Выбор проекта
Если вы любите жареное мясо, то в печь должны войти элементы барбекю и мангала. Для копчёностей можно вмонтировать коптильню. Уличная русская печь предусматривает варочную плиту, что обеспечит хозяев полезными варёными, пареными или томлёными блюдами. А наличие места для казана — изысканными восточными: пловом, шулемом, шурпой и пр. Для каждого вида печи — свои схемы и тонкости кладки.
Помимо функциональности, надо продумать и общий внешний вид, который будет гармонично сочетаться со всем участком и с домом.

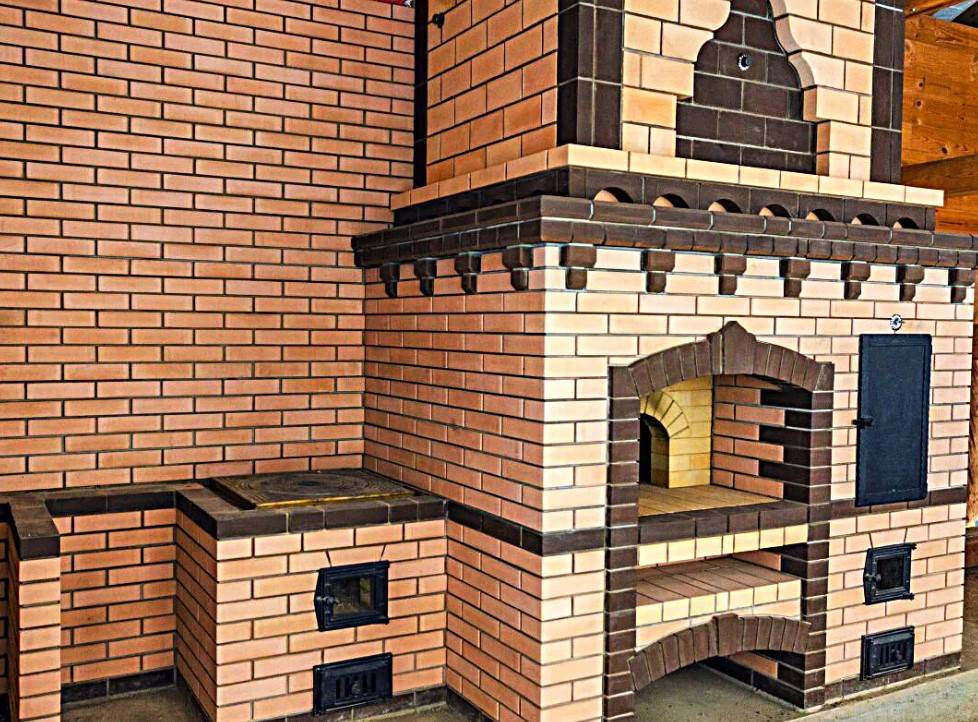

Фото 2. Пример проекта кирпичной конструкции с русской печью, раковиной и казаном. Сбоку удобное теплое место для сидения.
Особенности конструкции
Классическая русская мини печь для беседки имеет сравнительно сложное конструктивное исполнение. Её основные элементы представлены на изображении:

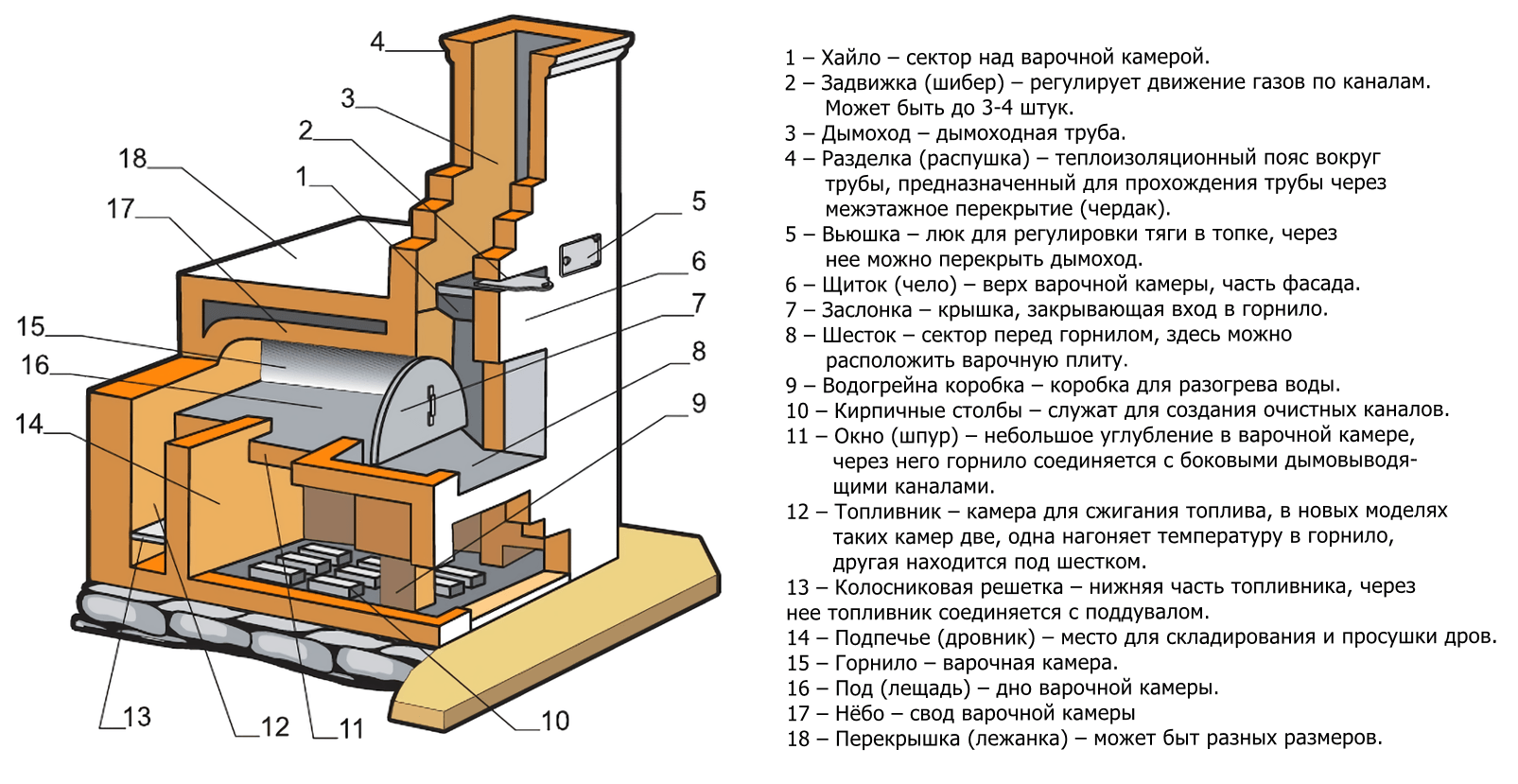

Кратко, устройство подобной печи можно описать следующим образом:
- Нижняя часть печки (основание) имеет пустую внутреннюю полость (подпечье или опечек), которую сверху перекрывает полукруглый свод, в разговорной речи именуемый «корытом». На него, в процессе кладки печи, насыпается слой песка (глиняной крошки, по которому выкладывается под (часто насухую, без использования кладочных растворов).
- Место, где непосредственно сгорают дрова, подразделяется на две части: заднюю (горнило) и переднюю (варочный отсек). Закладка топлива и посуды осуществляется через входное отверстие, именуемое устье, которое закрывается заслонкой.
- Простейшая версия мини печки состоит из каркаса, двухконфорочной (реже, одноконфорочной) варочной плиты, топки туннельного типа, разделённой дымовым зубом на дымовую (ближнюю) и пламенную (дальнюю) камеры.
Подобная схема кладки оптимальна для печи уличного размещения, так как:
наличие дымового зуба полностью исключает зависимость процессов горения от направления ветра и его силы;
пищу можно готовить при любых наружных температурах;
для готовки можно пользоваться низкокачественным топливом.
Стандартные размеры варочной поверхности, 1000-2000 мм (больше у мини печей не бывает). Высота горнила, до 700 мм. Размеры в проекции, 1000х1300 (оптимальное решение). Несмотря на столь незначительные габариты печь остаётся многофункциональной (выпекание хлеба, приготовление любых блюд).
При этом получившаяся конструкция является малозатратной, быстро кладётся (при наличии готового фундамента и должного опыта, за сутки), проста и удобна в использовании, демонстрирует минимальное время на приготовление готовых блюд, экологична, не нуждается в значительных объёмах топлива.
Версия со встроенным мангалом дополнительно включает специальный поддон для дров (углей) и решётку для мяса (укладки шампуров) на высоте 100-150 мм. Роль открытого огня в этом случае играют раскалённые газы, образующиеся в печи после топки.
Продукты готовятся не на открытом пламени, а внутри горнила. При этом можно разместить топку со смещением относительно вставленной решётки, либо непосредственно под ней (эти особенности закладываются на стадии проектирования).
Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер
Мясо, которое вы приготовите в русской печи, сохраняет значительно больше полезных свойств, чем на классическом мангале. Оно готовится в специальной нише, в которой отсутствуют перепады температур и сквозняки. Поэтому продукт готовится в собственном соку.
УСТРОЙСТВО ПЕЧИ ДЛЯ ДАЧИ И ЕЕ ОСОБЕННОСТИ
Основными элементами хоть какой кирпичной печи для дачи являются:
Фундамент. Для хоть какой печи нужно строить отдельное основание, не связанное с главным фундаментом дома.
Фундамент строится раздельно
Зольник размещается ниже топочной камеры и всегда обеспечен железной дверцей, через которую происходит очистка. Меж зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера производится высотой в 3 кирпича.
Дымопровод. Основной элемент печи, через который отводятся продукты сгорания горючего. Дымопровод может быть выполнен из кирпича или сложен из железных труб. На функциональность и эффективность это никак не оказывает влияние. Дымопровод выводится от печи или впрямую через кровлю, или через стенку на улицу. При строительстве дымопровода необходимо избегать огромного количества ответвлений и горизонтальных участков, потому что это плохо сказывается на тяге и может понизить эффективность подогрева помещения.
Строительные материалы для мини печи
Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.
Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:
- 20 литров раствора;
- 60 штук печного красного кирпича;
- 38-40 штук шамотного кирпича;
- дверка топки;
- дверка поддувальная;
- колосниковая решётка;
- варочная панель;
- задвижка дымохода.
Дверки, решётка и варочная панель должны быть чугунными.
Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.
Русская печь: чертежи печей из кирпича
печи русские из кирпичаДля кладки печи потребуются следующие материалы:
- полнотелый красный кирпич – 1610 штук;
- вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
- сухой глиняный раствор в растворенном виде;
- самоварник 14х14 сантиметров – 1 штука;
Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:
- кельма – для укладывания и выравнивания раствора;
- кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
- уровень пузырьковый для кладки и гидравлический для первого ряда;
- правило – служит для выравнивания кирпичей каждого ряда;
- отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
- кисть – нужна для затирки швов;
- шнур – его натягивают на каждый ряд кладки.
Чертежи кирпичных печей для дома любого типа выглядят следующим образом:
- Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
- Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
- Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
- Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
- Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
- Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
- Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
- Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
- Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
- Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
- Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
- Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
- Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
- Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.
Обустройство фундаментного основания
Кладка печей из кирпича начинается с обустройства фундамента, который является основой для любой отопительной конструкции, обеспечивая ее прочность, надежность и долговечность.
Согласно готовому проекту бани выполняется разметка в месте возведения и вырывается котлован глубиной до 65 см. По ширине он должен превышать размеры печи на 10 см.
На днище котлована выкладывается песочный слой толщиной в 18 см и смачивается водой, далее засыпается щебнем, камнями и кирпичным боем. Все слои тщательно смачиваются и трамбуются. Подушка выдерживается некоторое время для усадки.
После полной усадки песочного слоя устанавливается съемная опалубка, усиленная армопоясом из тонкой арматуры.
Опалубка заливается бетонной смесью до граничного уровня, который на 17 см ниже поверхности почвы. Смесь готовится в пропорциях – 1 : 3 (на часть цемента три части песка) с добавлением нужного количества воды.
После полного застывания бетона опалубка снимается, а имеющиеся пустоты заполняются мелким гравием.
В качестве гидроизоляционного слоя для фундамента используется сложенный рубероид. Материал укладывается на бетонный слой основания строго по размеру площадки.
Что будем строить
Печь, которую предлагаем сложить своими руками, в народе имеет несколько названий: Малютка» или одноколпаковая печь ПТО-2300. Ее размеры составляют 770х510х2380 мм. Такая конструкция хорошо подходит для дачного строительства. Топливник складывается из огнеупорного кирпича. Устройство может работать практически на любом твердом топливе, а именно на дровах, каменном угле, торфе, антраците.
ПТО-2300 является самой компактной из всех толстостенных моделей. Ниже можно увидеть печь 2х3 кирпича с довольно простой конструкцией. Само название говорит о ее мощности, т. е. устройство может выдавать до 2300 ватт в час. Одной топки хватит, чтобы обогреть помещение размером 25 м² или две смежные комнаты площадью 35 м².
В основном подобную конструкцию устанавливают в центральной части дома. Благодаря форме вытянутого прямоугольника она выступает в качестве перегородки между комнатами.
Какой должна быть
Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.
К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.
Требования
Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.
Такая конструкция позволяет получить на плите зоны с разной температурой.
Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».
А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.
Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.
Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.
Где можно купить и по каким ценам варочную поверхность для плиты
Материалы
Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.
Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.
Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.
Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.
Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!
Выбор оптимального места
К расположению печи для садового домика надо подойти со всей серьёзностью, так как от этого зависит не только эффективная теплоотдача, но и ваша безопасность от возникновения пожара. Конечно в идеале в старые времена, да и сейчас, место где будет стоять печь, планировали до начала строительства дома.
Вот основные требования для определения места под печь:
- Помещение, где вы планируете установить дровяную печь должна быть не меньше 16 кв.м.
- Печь надо устанавливать на надёжный фундамент, а это значит под ней не должно быть половых балок. Дымоход должен выходить в том месте, где нет перекрытий.
- Строительство возле внешней стенки не желательно, ведь драгоценное тепло будет отдаваться улице. Поэтому лучше определить её в центре дома, дымоотвод будет выходить в районе конька, и труба по высоте будет меньше. Для деревянных домов центральное размещение рекомендуется по соображениям пожароопасной безопасности.
Теперь поговорим об особенностях выбора места для печи. Лучший вариант обеспечить хорошую теплоотдачу, это поместить печь так чтобы все стенки могли соприкасаться с воздухом внутри жилища. Комнаты не должны быть большими, тогда без дополнительных источников тепла не обойтись.
Поэтому в идеале её следует разместить в проеме перегородки между комнатами, а топливник выходил бы в районе кухни или прихожей. С одной стороны кухня становится тоже тёплой с возможностью готовить, а с другой избавляет от мусора жилые помещения.
При установке многофункциональной печи в больших помещениях, её следует размещать опять же в центре комнаты. Печь превращается в место сосредоточения уюта, которое дает домашний очаг. Получается что-то похожее на квартиру-студию, со свободной планировкой, где печка становится разделителем пространства.

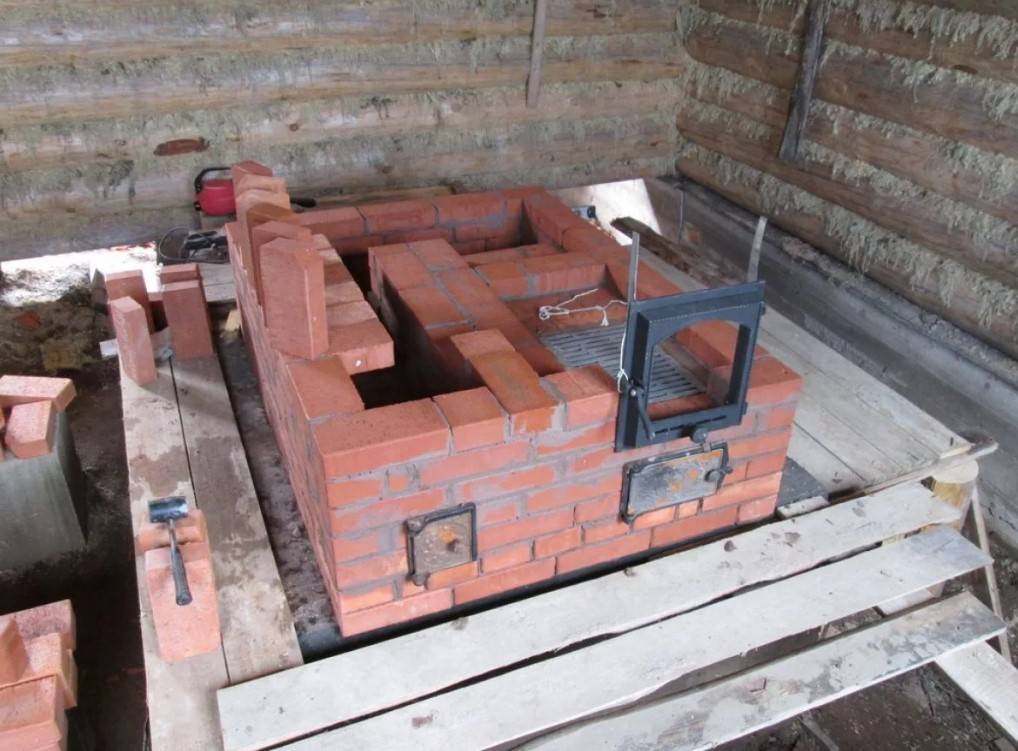

Какие сложности и проблемы могут возникнуть при кладке
При возведении печных стен неопытные мастера не используют отвес, в результате стена отклоняется от вертикального положения, что создает угрозу разрушения.
В случае отклонения от вертикали кладку размачивают водой и разбирают, затем выкладывают снова, с использованием отвеса.
Дно топочной камеры наклонено к печной дверце. Уклон (подушка) заполняется глинистым раствором с щебнем. Если кирпич кладут на непросохшую подушку, она может деформироваться.
Если это случилось, дно топочной камеры разбирают, размочив швы. Затем вынимают кирпичи, восстанавливают уклон и дают ему просохнуть. После этого снова кладут дно топки.
Неправильная консистенция самодельного раствора приводит к появлению трещин при эксплуатации.
Если трещин на стенах немного, их замазывают новым, качественным раствором. Если трещины глубокие и через них идет дым, раствор сильно осыпается, то печь, скорее всего, придется перекладывать.
В печи данной модели в качестве топлива используют дрова. Если в топке жечь уголь, появится много золы, а топка будет перегреваться, вплоть до образования трещин из-за неравномерного прогрева верхней и нижней части отопительного сооружения. В этом случае трещины заделывают раствором, вместо угля используют дрова.
Как модернизировать и улучшить работу печи
Усовершенствование и модернизацию печей для дачи можно осуществить следующим образом:
- Конструкция печи длительного горения имеет один недостаток. Для удаления золы необходимо переворачивать тяжёлую конструкцию. Чтобы избавиться от этого неудобства, можно в нижней части баллона сделать зольник и колосники. Однако такая переделка чревата тем, что в топочный отсек будет попадать воздух. В результате дрова сгорят быстрее. Поэтому дверцы необходимо герметизировать, оборудуя бортами и уплотнениями.
Усовершенствовать конструкцию печи длительного горения можно количеством и формой рёбер на поршне (грузе). Для этого используют не куски швеллера или уголки, изогнутые стальные полосы. Благодаря форме пластин, воздух закручивается. Для более эффективной работы поршня к нему приваривают от 6 до 8 пластин. Этим обеспечивается равномерное распределение воздуха в камере горения.
Кирпичная печь займёт меньше места, если рассмотреть постройку углового варианта. Для возведения этого варианта потребуется меньше материала, а значит и затраты будут значительно ниже.
- Усовершенствованием этого вида печи является оборудование переключателем для зимнего и летнего режима. Это удобно в весенний или осенний период, когда в атмосфере повышенная сырость, а топить печь на полную мощность — жарко. Такой переключатель виден на схеме кладки 6 ряда кирпичной печи.
Дополнительная заслонка улучшит работы печи
Материалы и инструменты для постройки голландской печи
Для работы понадобится:
мастерок каменщика, кельма, молоток-кирка, расшивка, нож;
измерительные инструменты — рулетка, уровень, отвесы, моток строительного шнура;
- ёмкости для замеса растворов, совковая лопата;
электродрель с насадкой для перемешивания (миксером);
- болгарка с алмазным диском, при помощи которой можно резать кирпичи;
- порядовка — ровная деревянная рейка, размеченная по кирпичным рядам (её устанавливают строго вертикально и кладут по насечкам, инструмент несложно сделать и самостоятельно);
- строительный степлер.
Перечень материалов для голландской печки:
кирпичи красные полнотелые;
кирпичи огнеупорные, шамотные;
набор печного литья — дверцы топки и поддувала, дымоходные задвижки, вьюшки, колосниковая решётка (если в печи планируется варочное отделение, потребуется чугунная плита);
материалы для раствора — глина, песок и вода (можно купить готовую смесь);
- несколько метров стальной отпущенной проволоки (0,4–0,8 мм в диаметре);
асбестовый уплотнитель в виде шнура или прокладки;
наружный зонт из листового металла (для кирпичного дымохода);
металлическая арматурная сетка и несколько листов рубероида или другого гидроизолирующего материла (для устройства фундамента);
- доски для опалубки.
Виды русских печей
Приняв решение о возведении русской мини печи на приусадебном участке, его владелец должен определить, для решения каких задач будет её использовать. От этого зависит набор функций кирпичной печи, особенности её конструкции и технологии кладки.
Наибольшим спросом пользуются устройства, имеющие:
- варочную плиту;
- мангал;
- барбекю;
- место, предусмотренное для установки казана;
- коптильню.

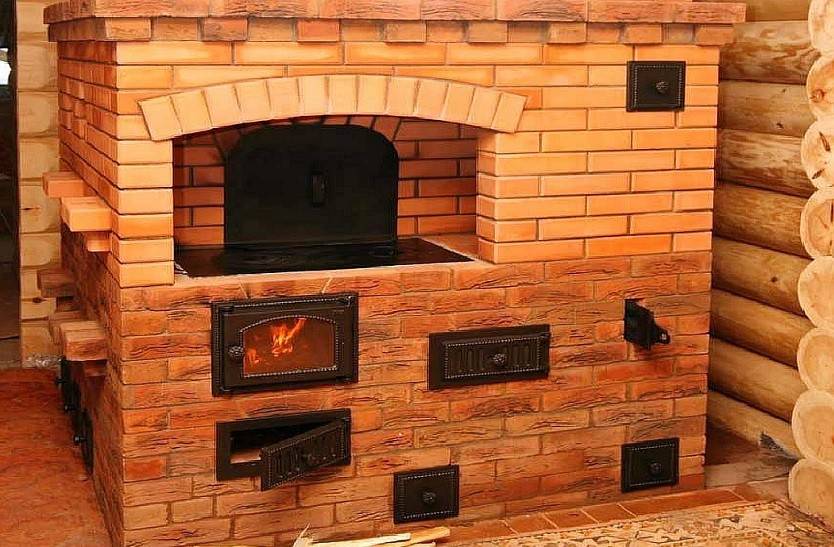

Печь с варочной плитой
Русская печь со встроенным мангалом
Печь с казаном

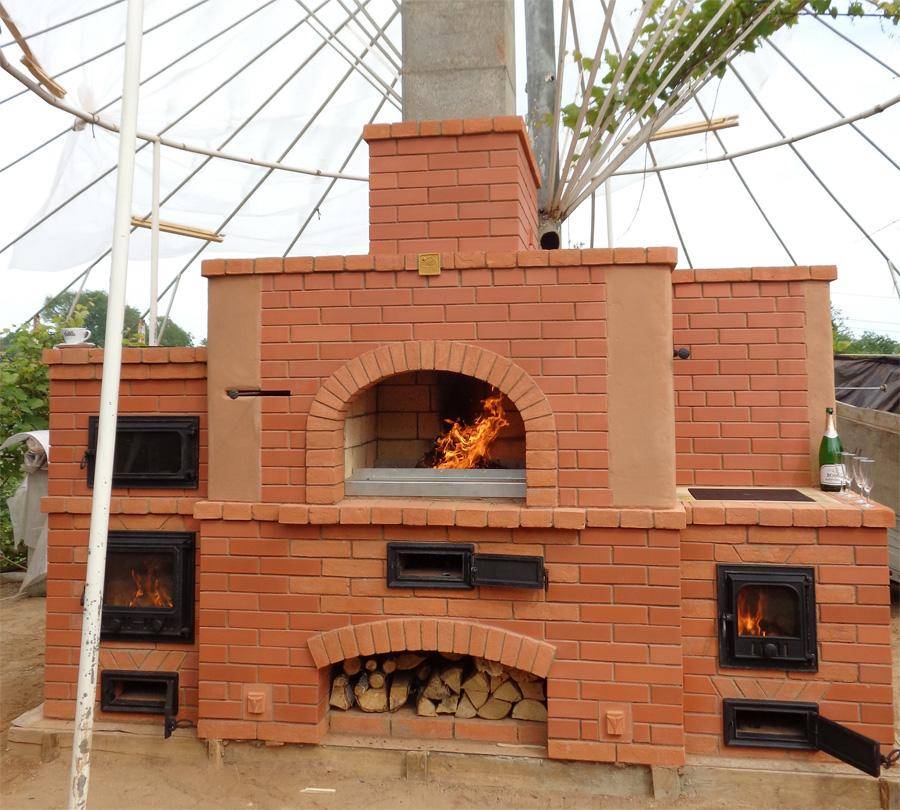

Русская печь с тандыром, барбекю и коптильней
Как правило, модели русских печей с лежанками для улицы не рассматриваются.
Кроме этого, вам потребуется определиться с целым рядом иных критериев, согласно которым классифицируются русские печи.
По габаритам
Выделяют три группы:
- большие, с размерами более 1500х2300;
- малые – 1500х1750, наиболее часто реализуемые на участках и в дачных домиках;
- нестандартные – как правило, обустраиваются в банях.
Этот пункт прямо влияет на стоимость и сроки завершения кладки, ассортимент и количество требуемых материалов.
По внутреннему устройству
По данному показателю печи относят к группе традиционных или современных моделей. Первые имеют полое подпечье для хранения топлива и утвари. Их нижняя часть не прогревается. Поскольку данная функция относится к отоплению, то для уличной печи она не рассматривается. По сравнению с современными проектами, классический вариант технически проще выкладывать.
Сроки выполнения работ по возведению классического варианта обычно значительно ниже.
По положению
Здесь речь может идти о печах отдельно стоящих на открытом воздухе, установленных в беседках или комплексных барбекю-решениях.

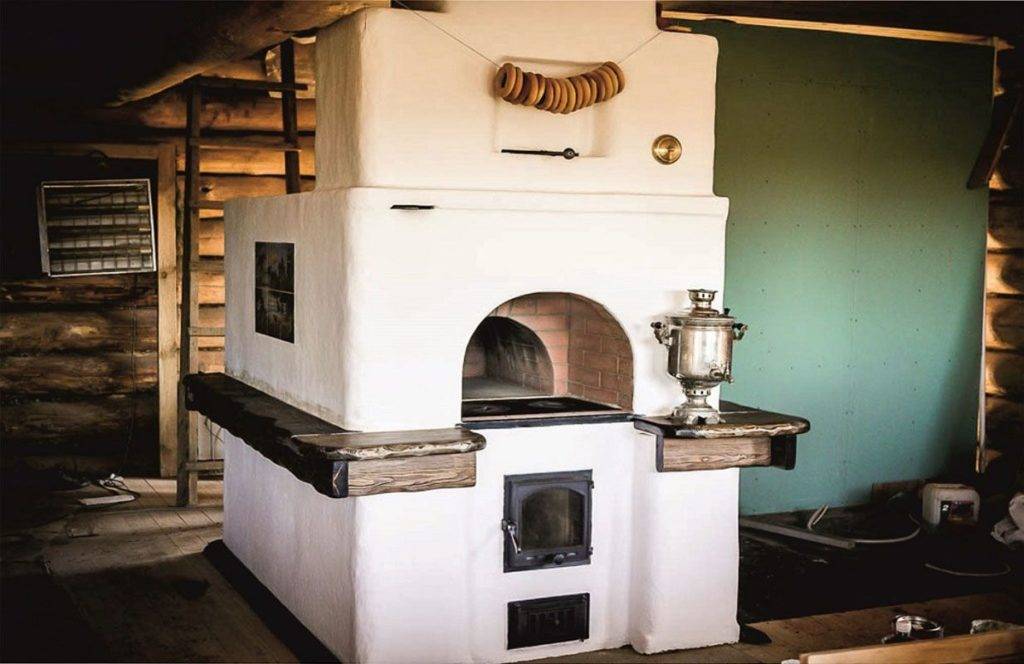

Дачная мини-печь
По внешнему виду
Классические решения представляют собой прямоугольную конструкцию. В качестве отделки используется побелка или штукатурка.

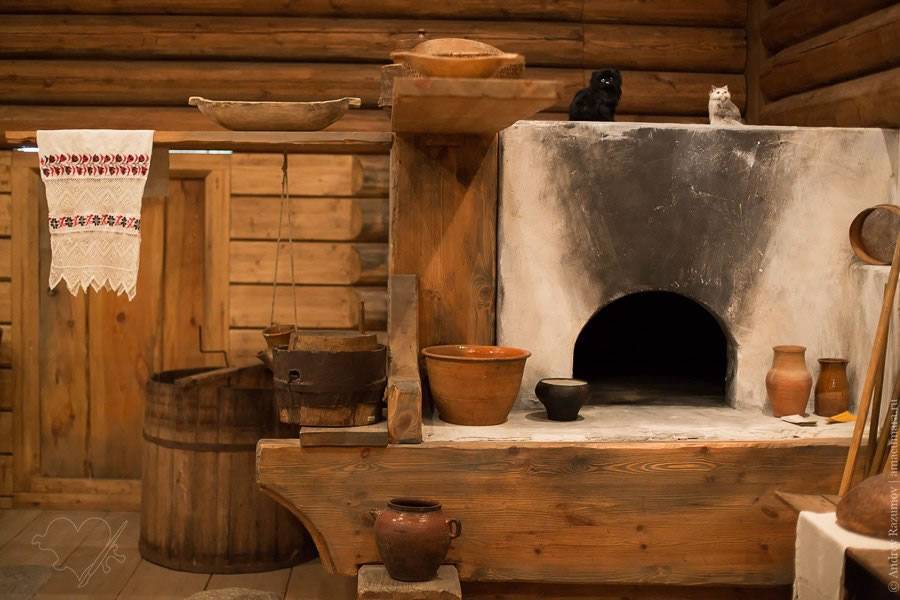

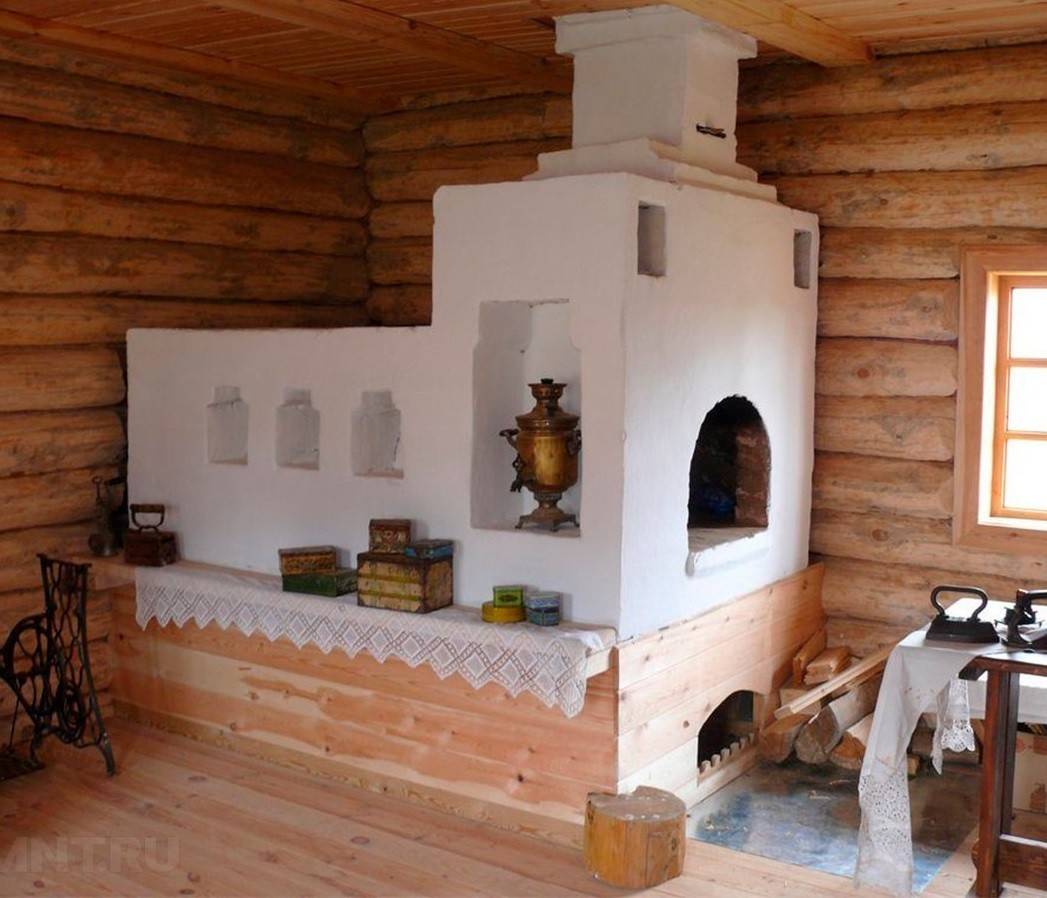

Классическая русская печь
Русская печь может встраиваться в отопительно-варочный многофункциональный комплекс, рассчитанный на решение расширенного круга задач по приготовлению пищи.

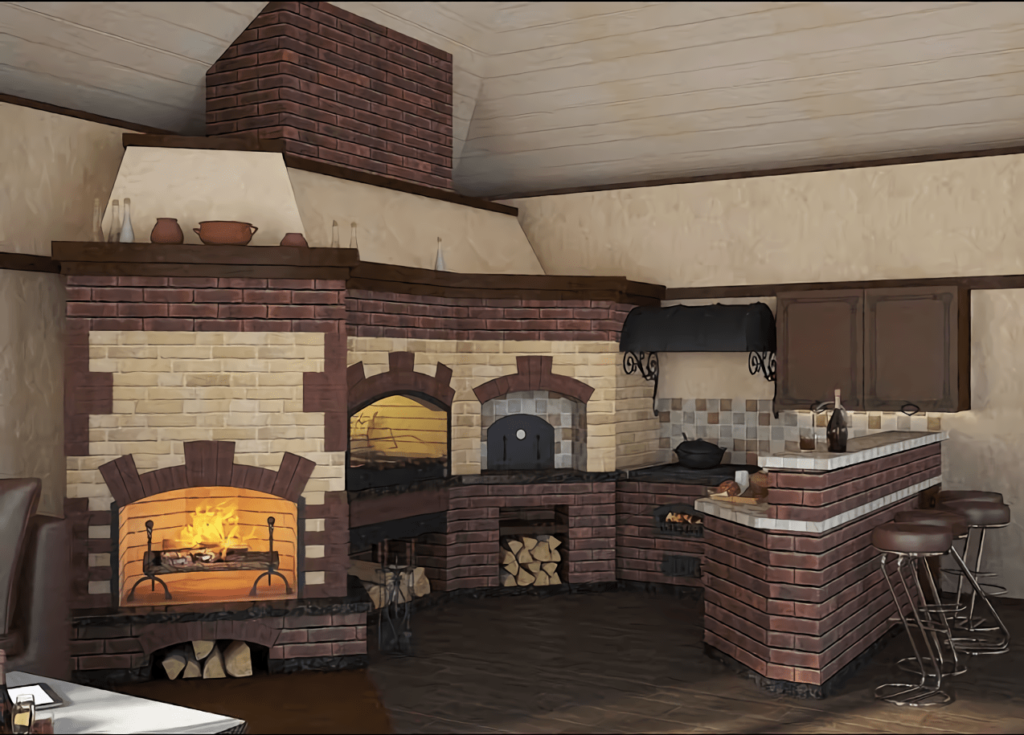

Печной комплекс с русской печью, камином, мангалом и казаном
По способу топки
По этому параметру русские печи делят на три группы. Это конструкции, рассчитанные на топку:
По-чёрному. Они имеют простейшие конструкции. Могут выкладываться из самостоятельно отформованных глиняных кирпичей. У них отсутствует дымоходная труба. Дым выходит из печи при топке сквозь специально обустроенные в стенах волоковые окна. В настоящее время почти не применяются.
- По-серому. Они уже комплектуются прямоходной трубой. Однако такое решение большую часть тепловой энергии отправляет «в трубу» в прямом смысле слова. Высока вероятность искрообразования, что повышает вероятность возникновения возгорания. Поэтому данное решение также практически не используется.
- По-белому. Этот вариант самый безопасный и удобный. Но для возведения такой печи требуется качественный кирпич и кладочный раствор. Печи отличаются неплохим КПД, приемлемым расходом топлива, безопасны в эксплуатации.
Где устанавливать русскую печь
Место для установки печи на даче определяют индивидуально. Главное правило при выборе места для установки – безопасность. Рядом с печью не должно быть легко воспламеняющихся материалов.
На что обратите внимание:
- Место вывода дымохода. Есть ли возможность установки дымохода в конкретном месте. Получается ли здесь обустроить правильную зону эксплуатации;
- Насколько беспрепятственно в дымоход в конкретном месте будет поступать воздух.
- При наличии в отопительном приборе встроенного теплообменника установить русскую печь можно в любом месте.
- Прибор не должен быть установлен в месте проведения водоснабжения.
Под печью, установленной в любом месте, необходимо сконструировать фундамент. Тогда пожароопасность снижается.
Установка на кухне
Для установки на кухне есть одно объяснение – использование печи в качестве варочной панели. В таком помещении печку легко вписать в интерьер, она создаёт уют и атмосферу:
- Если дом не очень большой, голландку или русскую устанавливают между двумя комнатами. Варочная панель повёрнута на кухню, а греющая часть – в гостиную.
- Если буржуйку на кухне устанавливают для приготовления пищи, то оптимально разместить её в боковой части.
- Если есть желание сделать буржуйку центральной частью, то можно поставить её в середине комнаты. Тогда весь интерьер будет складываться вокруг.
Буржуйку на кухне можно выложить изразцами в тон стен, или наоборот, сделать контрастного оттенка. Обязательно точно соблюдать все размеры и пропорции для качественной работы печи.
Установка в гостиной
В гостиную печь также часто устанавливают. В интерьере этой комнаты оптимально установить печь-камин. Он одновременно:
- обогревает помещение;
- украшает его.
Такой элемент прост в установке. Правильная конструкция подходит под любой интерьер. Камин можно сделать центральной частью гостиной и уже от него начинать отделку помещения. В гостиной рекомендуют устанавливать старый вариант голландки, без варочной панели.
Особенности конструкции печи из кирпича для дачи
В зависимости от конструктивных особенностей печь может выполнять определенные функции:
- приготовление еды;
- сушка белья;
- нагрев лежанки;
- возможность смотреть на открытое пламя.
Особого внимания заслуживает размер конструкции. Большая печь с толстыми стенами сможет обогреть помещение до 50 кв. м, при этом потребуется не менее 2 часов, что не совсем удобно, если дача используется по выходным.
Маленькие конструкции не подходят для больших помещений, их тепла хватит на площадь до 20 кв. м, но при этом разогреться она сможет за 25-30 минут.
У кирпичных печей имеется недостаток – они не могут обогревать смежные помещения. Именно по той причине, если в дома находится несколько комнат, то печь устанавливают в каждой. Колпаковые печи, чертежи которых представлены ниже, известны уже достаточно давно и пользуются особой популярностью у собственников частных домов.
Внимание! Чертежи колпаковой печи при необходимости можно найти в сети Интернет
