Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража

Изготовление

Как сделать буржуйку в гараж? Перед началом работ необходимо подготовить чертеж буржуйки для гаража, материалы и инструменты для изготовления:

  • листовое железо или отрезок трубы для корпуса толщиной не менее 5 мм.;
  • трубу для дымохода диаметром 12 см. и толщиной 3 мм.;
  • прутья для крепления трубы к стене диаметром 12 мм.;
  • железо толщиной 3 мм. для изготовления ящичка для сбора золы;
  • сварочный агрегат;
  • электроды диаметром 4 мм;
  • болгарка;
  • сварочная маска, краги и спецодежда;
  • отделитель;
  • клещи;
  • молоток;
  • дрель.

Самая эффективная буржуйка для гаража своими руками — чертежи:

Первый этап – подготовка деталей. Определившись с чертежом печки для гаража на дровах, размером и формой, детали очерчивают мелом на металле и вырезают. При раскрое необходимо учитывать толщину стенок и круга.

Сборка буржуйки – второй этап изготовления – осуществляется не обязательно на месте установки. При помощи сварки прихватками соединяют три боковые стенки и дно печки, проверяют перпендикулярность соединения и для проверки размеров прикладывают переднюю стенку. Последующее проваривание швов стыков деталей осуществляют тавровым швом.

В готовый корпус устанавливают и приваривают перегородку между топкой и поддувалом, в которой заранее сделаны отверстия для золы. Отверстия в перегородке делают на расстоянии 5 см. от стенки печи и в 1,5 см. от следующего отверстия. Высота установки перегородки – не меньше 10 см. от дна печи – из образовавшегося проема нужно будет удалять золу.

В задней части печи вырезают круглое отверстие для дымохода. В передней стенке – прямоугольные для поддувала и топки. Боковые края отверстий должны проходить на расстоянии 5 см. от стенок, нижний край поддувала – совпадать с дном печи.

Вырезанные прямоугольники приваривают на навесы, максимально приблизив к верхней части проема – со временем дверцы просядут от температуры. Обе дверцы необходимо оборудовать простыми засовами, которые хорошо двигаются даже в раскаленном состоянии.

Готовую переднюю стенку приваривают к корпусу. Внимательно проверяют все швы и исправляют погрешности. Приваривают к корпусу ножки, длина которых не меньше 12 см., а затем — верхнюю крышку.

Последний этап изготовления печи – установка и монтаж дымохода. Печь устанавливают на заранее подготовленное, соответствующее нормам пожарной безопасности, место. К отверстию в задней стенке приваривают трубу.

Как правильно сделать дымоход для буржуйки в гараже? Самый простой вариант дымохода – прямая труба, проходящая через крышу – не оправдан с точки зрения сохранения тепла. Желательно создать на трубе поворот в 90 градусов (оптимально, если поворот создается за три изгиба, по 30 градусов в каждом) и вывести ее через стену.

Верх трубы крепят к стене при помощи прутьев, вторую сторону которых монтируют в стену, утапливая не меньше, чем на 10 см.

При монтаже дымохода для буржуйки в гараже важно добиться герметичности всех соединений, иначе в помещение будут попадать дым и сажа. Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи

Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи.

Установка буржуйки в гараже позволит сэкономить на приобретении готовой печи и быстро обогреть гараж в холодной время года.

Здесь статья о том, как выбрать самый экономный способ отопления гаража электричеством.

Какую печь выбрать?

Сегодня можно найти чертежи и схемы печи длительного горения самой разнообразной конструкции, размера и производительности. Однако насколько эффективным будет выбранное оборудование, сделанное в домашних условиях, и где его можно использовать? Специалисты на данный вопрос отвечают следующее: для нежилых помещений прекрасно подойдет самодельная пиролизная печь из подручных материалов. Однако она будет маломощной и недолговечной.

Для жилых помещений важна не только эстетика, но и производительность

В этом случае нужно обратить внимание на буржуйку в современной модификации. Ее измененный воздуховод и водяная рубаха позволят обогреть помещение до 25 м. кв площадью

Чтобы увеличить производительность и обогреть дом большей площади, размер печи длительного горения нельзя увеличивать. Для решения данной задачи останавливают свой выбор на кирпичных пиролизных агрегатах. Тематическое видео о том, как сделать буржуйку своими руками:

кв площадью. Чтобы увеличить производительность и обогреть дом большей площади, размер печи длительного горения нельзя увеличивать. Для решения данной задачи останавливают свой выбор на кирпичных пиролизных агрегатах. Тематическое видео о том, как сделать буржуйку своими руками:

https://youtube.com/watch?v=aaTdm42jR1o

Пиролизная печь определенно требует освоение объемной информации, если у вас появилась идея создания пиролизной печи собственными руками. И первым номером списка знаний будет значиться – понимание процесса пиролиза. Популярным стало использование твёрдо-топливных газо-генерирующих котлов в частных хозяйствах. Однако, покупателям предлагают лишь выкладки эффективности и достоинства установок. Следует знать, что термическое разложение древесины, есть практически во всех случаях её сгорания.

Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Дрова для буржуйки

Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.

Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.

Лучше использовать дрова из лиственных пород это:

  • береза;
  • акация;
  • осина:
  • дуб;
  • плодовые деревья;
  • ольха.

Эти дрова горят долго и жарко.

Виды буржуек

Оборудование, которое предлагается на рынке, отличается следующими характеристиками:

  1. Материалом изготовления. Печи для гаража создают из стали, чугуна или нержавеющей стали. Эти металлические листы не имеют особых отличий, но чугунный вариант тяжелее, а стальной — дороже. Чугунные модели продаются дешевле и нагреваются за счет сгорания дров или другого твердого топлива.
  2. Принципом работы. По специфике сжигания горючего буржуйки бывают 2 типов: классические и длительного горения.

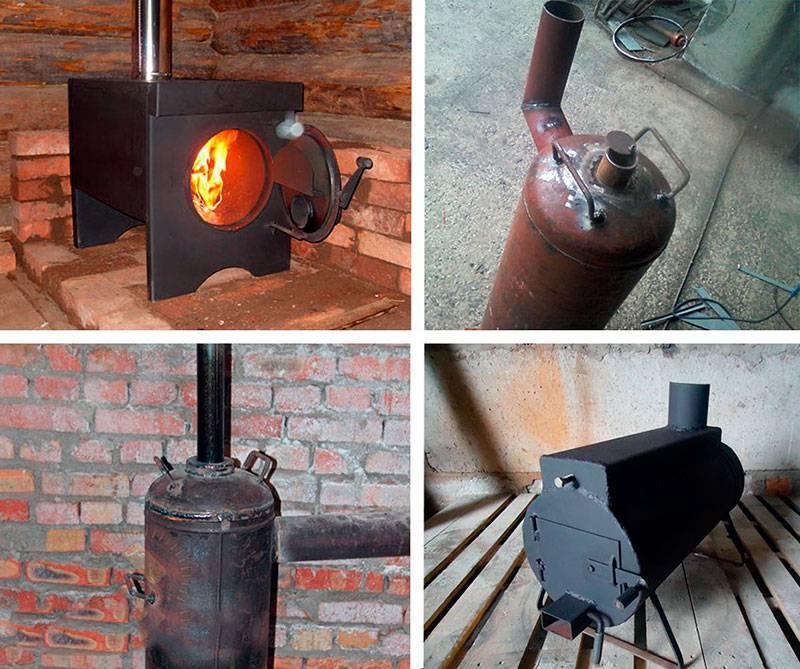

  3. Внешним видом. Наиболее распространены стандартные модели квадратной, прямоугольной или цилиндрической формы. Однако в выборе исполнения особые ограничения отсутствуют, поэтому можно соорудить декоративную печку с нестандартным внешним видом.

На отработке

Вариант на отработке позволяет использовать для обогрева дизельное топливо или отработанное масло. В основе печи предусмотрены 2 камеры:

  1. В одной осуществляется горение топлива.
  2. В другой горит газ.


Буржуйка на отработке — это печь, в которой происходит горение паров нефтепродуктов.

Изготовить печь можно из металлических труб, баллонов или баков, что позволит генерировать много тепла.

Варианты на отработанном масле являются достаточно экономичными и доступными. Однако их нужно тщательно очищать от загрязнений, которые накапливаются при интенсивной эксплуатации. Кроме того, процесс розжига требует некоторых усилий и занимает много времени. Отдельные конструкции могут работать только на качественной отработке, а средний расход составляет 1 л топлива в час.

На дровах

Оборудование на твердом топливе обладает высоким КПД, поэтому его можно устанавливать в помещениях любой квадратуры. Для таких конструкций не нужен фундамент, что снижает стоимость изготовления.

Чтобы печь работала эффективно, потребуется подготовить запас дров и предусмотреть место для их хранения. В противном случае конструкция не сможет аккумулировать тепло и будет быстро остывать.


Самым популярным топливом для буржуйки являются дрова.

Также они организовывают сложные дымоходные шахты.

Устройство длительного горения

Модели длительного горения предназначаются для обогрева гаражей площадью до 30 кв. м. Они совместимы с любыми видами твердого топлива, но оптимальным вариантом считаются дрова.

При самостоятельном изготовлении прибора длительного горения следует учесть такие требования:

  1. Пол под печку обкладывается листами металла.
  2. Стены возле оборудования защищаются стальным листом или кирпичами.
  3. В месте соединения дымохода и перекрытия оставляется зазор шириной 2,5 см, в котором находится базальтовое волокно.
  4. Газоход оснащается дефлектором для защиты от сквозняков.


Принцип длительного горения.

На газу

Буржуйки на газу подключаются к магистральному или автономному газоснабжению и не требуют регулярной закладки топлива. Кроме того, они энергоэффективны и надежны. Но при монтаже и эксплуатации приборов следует соблюдать все требования пожарной безопасности.


Буржуйки на газу — довольно редкий вид.

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями

Важно, чтобы «поршень» входил в корпус как можно плотнее.

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Развитие и усовершенствования

«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

Усовершенствованные буржуйки

С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

О колосниках и поддувале

Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

  • Поддувало полностью открыто – буржуйка на дровах, угле, торфобрикетах, пеллетах.
  • На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
  • Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

Водяная

Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

Нюансы использования пропана

При использовании в качестве топлива пропана необходимо учитывать такие требования по безопасной эксплуатации:

  1. Запрещено подвергать резервуар с газом механическому воздействию. Пропан внутри баллона находится под давлением, поэтому любые повреждения могут нарушить герметичность емкости и привести к взрыву горючего. При перемещении резервуара нужно следить за его целостностью.
  2. Нельзя ставить баллон в местах с высокой температурой или открытым огнем. Тепловое воздействие провоцирует внутреннее расширение газа и повышение давления на стенки емкости. Если оно достигнет критической отметки, газ может выйти наружу. Малейшая искра приведет к его взрыву.
  3. Следует регулярно оценивать баллон на предмет повреждений и утечек. При частом использовании пропана резервуар может разгерметизироваться. Поэтому плановая проверка его целостности — обязательное условие безопасной эксплуатации.

Преимущества и недостатки

Самодельные печи для гаража обладают как достоинствами, так и недостатками. К положительным свойствам относят:

  1. Экономичность и совместимость с разными типами топлива. В буржуйку загружают дрова, уголь, торф и брикет.
  2. Простоту изготовления своими руками и невысокую стоимость.
  3. Компактность. За счет небольших размеров печь можно ставить в малогабаритных постройках.
  4. Отсутствие больших затрат на обслуживание.
  5. Возможность монтажа без обустройства основания и капитального дымохода.
  6. Функциональность. Опционально буржуйку комплектуют варочной поверхностью, что расширяет сферу ее применения и позволяет использовать для приготовления пищи.
  7. Быстрый розжиг и равномерное распределение тепловой энергии.


Буржуйка имеет массу плюсов, самым главным из них является экономичность.

Из недостатков подобных печей выделяют:

  1. Необходимость организации вентиляционной системы и вытяжки в обогреваемом помещении.
  2. Потребность в периодическом очищении дымоходной трубы от сажи. Если печь используется каждый день, дымоход придется чистить не реже 1 раза в 7 дней. В противном случае сажа будет ухудшать тягу и может воспламениться.
  3. Повышенный расход топлива из-за неспособности аккумулировать тепловую энергию. Металлические поверхности подвергаются быстрому нагреву, однако они так же быстро теряют тепло. Поэтому окружающий воздух может нагреваться только при сгорании топлива.
  4. Быстрое остывание стенок и труб. Из-за этой особенности у хозяев дома должен быть свободный доступ к запасам топлива.

Чтобы снизить затраты на топливо, потребители применяют специфические конструкции, где выходной патрубок устанавливается на крышке, а продукты сгорания перемещаются в трубу вывода только после отдачи тепла.

Выбираем кирпич

Для изготовления печи понадобится три типа кирпича:

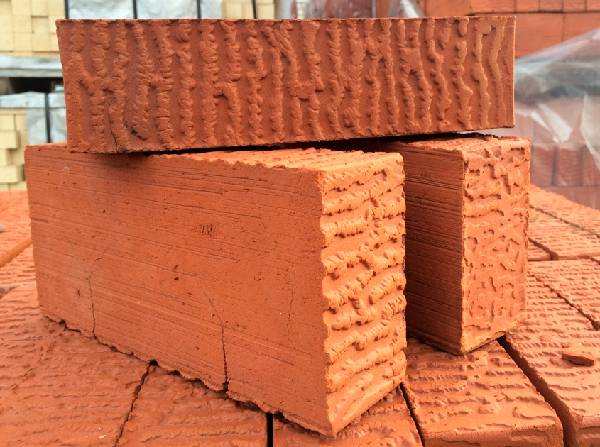

Обычный кирпич

Нужен для постройки стенок и облицовки печи. Некоторые пользователи предпочитают оставлять кирпичную поверхность открытой, и облицовочный кирпич здесь выглядит эстетичнее.

Важным условием является структура кирпича — используется только полнотелый материал. Никакие пустоты не нужны — они отсекают тепло. Вместо того, чтобы рассеивать тепловую энергию, корпус печи начинает ее экранировать, что недопустимо.

Керамический огнеупорный кирпич

Нужен для изготовления нижней части дымохода. Здесь также высокие температуры, хотя и не такие жесткие как в топке.

Шамотный кирпич

Нужен для выкладки топки. Он выдерживает максимальные температуры и не теряет своих рабочих качеств со временем.

Из кирпича иногда делают и основание для печи. Здесь нужен морозостойкий керамический рядовый материал, способный переносить значительны перепады температур без потери рабочих качеств.

Печь буржуйка для дачи: принцип действия и конструктивные особенности

Наука теплотехника говорит нам, что процесс горения сухого топлива в закрытом пространстве можно регулировать двумя способами: дозированным доступом окислителя (воздуха, кислорода) и изменением скорости отвода продуктов сгорания путем регулировки площади сечения дымохода. На практике используются одновременно оба метода, и именно благодаря этому достигается максимальный КПД сгорания топлива.

Связь объема топки и площади сечения дымохода

Чтобы не углубляться в теоретические выкладки, воспользуемся готовым проверенным инженерным подходом. Согласно ему, диаметр дымохода, выраженный в миллиметрах, рассчитывается по такой формуле:

Диаметр = 2,7 х объем топки (в литрах)

Так, для дымоходной металлической трубы самого ходового диаметра 110 мм — объем топки печи буржуйки получается чуть более 40 л. К слову сказать, большинство недорогих печей промышленного производства имеют именно такой объем, а их дымоходный выход имеет диаметр 110 мм.

Форма печки буржуйки

Правильное согласование проходного сечения с объемом топки создает все условия для полного дожигания топлива, включая трудно сгораемые продукты его термической перегонки.

Ограниченные сечением дымохода, газы циркулируют вдоль верхней поверхности буржуйки, где немного охлаждаются и вновь попадают в зону горения. Отдавая тепло, они обеспечивают нагрев верхней панели, которую теперь можно использовать, как варочную поверхность для приготовления пищи. Кроме увеличения КПД, дожигание топлива сильно уменьшает количество дыма и другие нежелательные выбросы в атмосферу.

Геометрия топки

Равномерная циркуляция невозможна, если верхняя поверхность не плоская — а изогнутая. Такую фигурную поверхность имеют печки, сделанные из газовых баллонов. Под конусоподобным сводом горячие газы сбиваются в плотный газовый шнур, который плохо отдает тепло и плохо смешивается с поступающим воздухом для дожигания. Естественно, что КПД при этом теряется.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:
