Подключение двух телевизоров к одной антенне

Спутниковое ТВ от «МТС»

Приобретая спутниковое телевидение даже в базовой комплектации, вы получаете:

  • До 189 каналов.
  • 36 каналов в HD и UltraHD.

Большим преимуществом подключения к спутниковому ТВ является возможность смотреть программы и видео в удаленных районах. Еще один плюс: если вы абонент МТС, 20% оплаты услуг спутникового ТВ поступит на баланс вашего телефона. Установив спутниковое телевидение от «МТС», вы получаете возможность смотреть программы на нескольких дополнительных телевизорах. Но для этого вам нужно установить приставку или выпустить «Интерактивный мультирум».

Если спутниковое телевидение используется на 2, 3 или 4 телевизорах соответственно, абонентская плата будет выше. Цену на ссылку на интересующие Вас услуги Вы можете узнать, позвонив по указанному номеру телефона, на сайте или в салоне МТС

Подключение через приставку

Схема ничем не отличается от предыдущих, с той лишь разницей, что к тюнеру Т2 подключается “крабовый” кабель. Затем производится стандартное подключение цифровой приставки к телевизору. В зависимости от имеющихся на корпусе телевизора разъемов возможно подключение через HDMI или AV-кабель (3RCA, тюльпан).

Приемники могут пропускать напряжение через блок питания антенны, поэтому блок усилителя мощности не требуется. В настройках тюнера в меню «Поиск» или «Установка» включена опция «Питание антенны».

Включать питание нужно только на приставке в системе.

В зависимости от разъемов на ресивере установка «краба» может и не потребоваться. Это возможно, если хотя бы один тюнер имеет повторяющийся выход RF OUT. Из него выходит такой же сигнал. Поэтому необходимо подключить разъем «RF OUT» первого приемника к входу «RF IN» второго.

Если вы хотите смотреть зашифрованные платные каналы, вам нужно будет вставить отдельную смарт-карту в каждый приемник и произвести оплату.

Что нужно учесть при разделении сигнала

Понять, почему нужно правильно рассчитывать структуру передачи и преобразования сигнала с одной антенны на нескольких потребителей, несложно. Возможности приемного устройства ограничены. У него есть предельный уровень сигнала хорошего качества. И все количество поступающей с антенны энергии будет разделено между всеми потребителями.

Два телевизора к одной антенне можно подключить максимально просто. Для этого к кабелю приемного устройства припаивается отвод. Но здесь возникает масса проблем несогласованности. У отдельных моделей телевизоров могут отличаться электрические параметры приемного контура. Это грозит не только неравномерным распределением мощности сигнала, но и самыми разнообразными, в том числе аварийными, нарушениями работы приемников.

Поэтому для того, чтобы подключить два телевизора к одной антенне, используются специальные сплиттеры-делители. Есть несколько разновидностей таких устройств. Некоторые позволяют равномерно делить мощность сигнала, другие ориентированы на построение сложной структуры передачи, когда нужно, например, подключить 5 телевизоров или еще большее число потребителей.

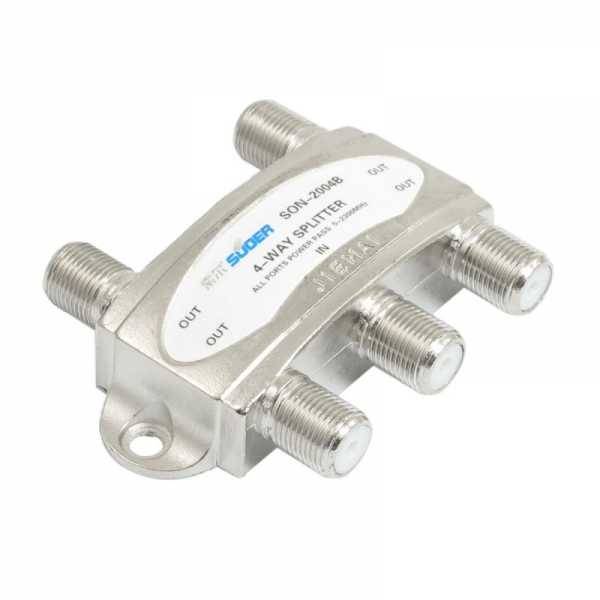

Линейные делители

Работа линейного делителя максимально проста для понимания. Эти устройства имеют один вход и несколько выходов. Простые модели позволяют подключить два или три телевизора к одной антенне. Сложные распределяют сигнал на большее число потребителей. В розничной продаже не составит труда найти модель с 8 выходами.

Стоит понимать, что линейные делители не позволяют арифметически разделить поступающую мощность без потери сигнала. Сумма параметров на каждом из выходов будет меньше из-за падений при преобразованиях и искажений в электронной схеме самого сплиттера. Поэтому для получения сигнала надлежащего качества используются активные делители или отдельные усилители для каждого телевизора.

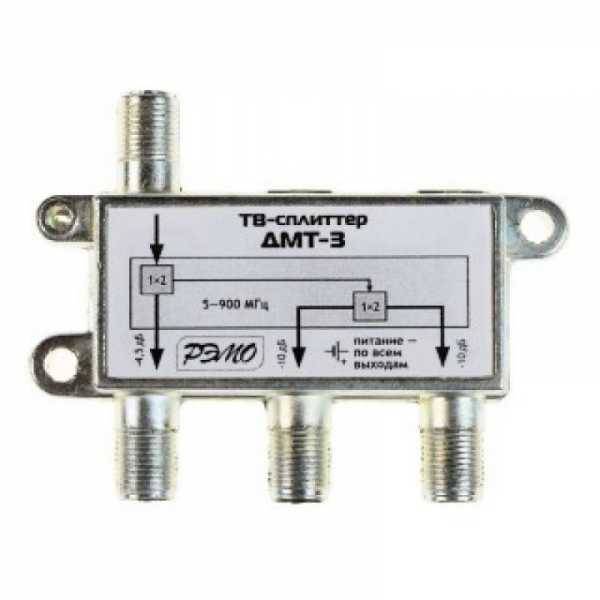

Нелинейные делители

Чтобы понять, чем ценны нелинейные делители, рассмотрим самый простой случай для типовой городской квартиры. Вход антенны находится в одном ее конце, например, у входной двери. 3 телевизора же размещены в комнатах, и длина кабеля до каждого из них сильно отличается. Если использовать линейный делитель, на ТВ с самым протяженным проводом не удастся получить нормального качества сигнала. Именно для компенсации падений мощности на кабеле предназначен нелинейный делитель.

Важно! У такого устройства есть несколько выходов. На одном из них уровень сигнала находится в пределах 60-80% от поступающего на вход

Остаток мощности делится между другими выходами. В некоторых моделях предусмотрена регулировка уровня, выделяемого для основного канала.

Схема использования нелинейного делителя выглядит так:

  • устройство с двумя выходами устанавливается на входе в квартиру;
  • к неосновному выходу подключается ближайший телевизор с минимальной длиной кабеля;
  • к основному выходу подключается линейный делитель;
  • сплиттер устанавливается так, чтобы длина кабеля до следующего телевизора была минимальной;
  • последний телевизор в сетке подключается к оставшемуся выходу линейного делителя.

Если протяженность кабельных трасс велика, можно подключить несколько телевизоров к одной антенне при помощи каскада нелинейных сплиттеров. Например, чтобы подцепить на основной выход последнего в цепочке телевизор, стоящий во флигеле частного дома.

Делители с согласованием и без него

Электронная схема простых делителей полностью разделяет контуры приема и вторичной передачи сигнала. Это создает некоторые проблемы. В частности, невозможно передать питание по кабелю на активную антенну.

Делители с согласованием не имеют подобного недостатка. Между их выходами и входами есть так называемый контур передачи питания к антенне с усилителем. Часть моделей осуществляет транспорт мощности от любого кабеля. Другие предлагают такую возможность только при подключении питания на определенном выходе.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Наилучшими вариантами здесь будут:

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F . Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Несколько телевизоров к одной антенне — возможность подключения и методы реализации + фото

Несколько телевизоров в одной квартире уже совсем не удивительно в наши дни, но антенна для них, как правило, всего одна.

В такой ситуации появляется весьма уместная идея, которая заключается в подключения телевизоров к одной антенне.

Но осуществить качественное подключение без делителя сигнала или другого прибора не выйдет.

Разветвитель для кабеля

Это устройство согласовывает телевизоры и антенну. Сплиттер позволяет посылать сигнал качественного типа, который не затухает и не получает посторонних помех.

В стандартном варианте разветвителей, Вы получаете всего два выхода, а в более дорогих моделях их может быть больше.

Стоит отметить, что при покупке такого прибора необходимо обращать внимание на диапазон сигнала, который может пропустить этот прибор. Более подробную информацию можно найти в инструкции к прибору

Разветвитель или как его прозвали в простонародье КРАБ, заключен в весьма прочный и устойчивый к помехам корпус.

https://youtube.com/watch?v=KeiJrbwFGt8

Корпус даже не подвержен коррозии, а в сравнении на прочность, мало в чем уступает стали. Снаружи вы можете увидеть вход для антенны и выходы для телевизоров.

Схема трансформаторного типа выглядит провод покрытый эмалью, с сечением 0,4 миллиметра. Он продет в кольца или трубки ферритового типа. Поверх всей конструкции крепится крышка, которая создает герметичность.

Количество телевизоров

Перед началом подключения, определитесь с количеством телевизоров. Если вы решите подключить сразу три телевизора, то схема работы будет иной, нежели с одним телевизором:

С каждым добавлением нового тв устройства, сигнал становится менее мощным для других тв, но распределяется он между всеми равномерно.

Но эта проблема легко решаема усилителем. В наши дни, магазины переполнены этими устройствами, а качество получаемого от них сигнала в самых редких случаях немного разочаровывает.

Схема разветвителя

Если вы приобрели разветвитель в магазине, то скорей всего Вам остается лишь вставить шнуры в гнезда и все готова, но бывает и так, что необходимо делать все с нуля.

Инструкция установки с нуля:

Прежде всего Вам потребуется коаксиальный кабель, длинна которого составит примерно 10 — 15 метров, в зависимости от дальности ваших телевизоров от антенны.

Далее монтируем кабель в разветвитель и проводит кабель от антенны до разветвителя в дом.После обжима кабелей, Вам остается проложенные до телевизоров кабеля, просто подключить.

Вставьте все штекера в надлежащие гнезда.Далее можно подключать тв в сеть и устанавливать каналы. Но при низком качестве сигнала на одном из телевизоров, потребуется вновь обжимать кабель или искать месть получения помех.

Усиливаем сигнал

Нередко пользователи спутникового тв жалуются на то, что при добавлении телевизионной техники, сигнал теряет свою устойчивость и качество.

Но это весьма обоснованное недовольство, ведь разветвитель не усиливает сигнал, а разделяет его на мощность на активные гнезда.

Установив усилитель, эта проблема навсегда вас покинет. Но делать это лучше всего возле телевизора.

В случаи с помехами, можно обойтись ферритовыми кольцами, которые легко приобрести в магазине или найти на старых микросхемах.

Установить кольца можно в любом удобном месте, главное чтобы они выполняли свое предназначение. Эти мини защитники от помех, имеются даже на самых современных кабелях.

Ноутбуки, зарядники, наушники и т.д., все они оснащены такими кольцами. Некоторые создают защиту от самих кабелей для техники, а некоторые используются в качестве сохранения сигнала.

Проще говоря, ферритовые кольца работают в обе стороны. Не стоит пренебрегать ими даже в тех случаях, когда ваша техника работает исправно. Дело в том, что даже самые маленькие помехи, в будущем могут стать настоящей проблемой, ведь они способны заставит нагреваться некоторые из элементов техники.

Спустя некоторое время, нагреваемая область может окончательно сбоит и пропадет качество сигнала.

Но если установить кольца во все слабо защищенные или весьма мощные по напряжению места, то долгосрочных проблем можно избежать.

Не стоит удалять кольца с кабеле, даже если вы считаете, что этот кабель совсем безвреден для вашей техники.

Фото примеров подключения нескольких ТВ к одной антенне

Также рекомендуем просмотреть:

Почему два телевизора, подключённых к одному кабелю, ловят разные каналы?

Здравствуйте. У меня два плоских телевизора – один в комнате, другой на кухне. Телевизоры разных моделей. На более новом из них намного больше каналов, чем на более старом. Количество каналов разное даже тогда, когда я пользуюсь настройкой поиска новых каналов. Приём на оба телевизора ведётся из одного и того же гнезда антенны, без дополнительных приставок и без CAM модулей.

Я думаю, что неправильно понял Вас.

У меня похожая ситуация.

Только в одном из телевизоров кабеля нет, а просто цифровая антенна.

И вот заметил, что каналы ловятся, но том, где без кабеля иногда запаздывает звук и впечатление происходит такое, что принимаются разные каналы

По кабельным каналам, как правило, передаются одновременно сигналы аналогового и цифрового телевидения, сигналы идут на радиочастотах. В этом случае количество принимаемых каналов определяют характеристики телевизионного приемника. Если он предназначен для приема и обработки только аналогового сигнала, то он будет принимать только такие каналы, а телевизор, который может принимать и обрабатывать и аналоговый, и цифровой сигналы, будет будет принимать сумму этих каналов, но некоторые каналы будут дублированы.

Скорее всего телевизоры у вас подключены через делитель ТВ сигнала . (Обычно серая коробочка размером со спичечную коробку) возможно один телевизор подключен напрямую,а на второй сигнал идёт через делитель .

Для начала нужно определить какие разъемы имеются у вашей видеокарты и у вашего телевизора. Нужно из них выбрать те, которые имеются и у видеокарты и у телевизора. Предположим, у нас у телевизора и у видеокарты имеются D-SUB (VGA) и DVI разъемы.

Если у вас ЖК телевизор, то предпочтительнее использовать DVI-кабель, т. к. в этом случае происходит прямая передача видеосигнала из цифры в цифру.

В случае, если у вас телевизор с кинескопом, то используйте VGA-кабель.

Использование VGA-кабеля с ЖК телевизором приведет к ухудшению качества картинки (незначительно, но иногда бывает заметно), т. к. видеосигнал проходит сначала через ЦАП, а потом опять через АЦП.

Опять же на кабели особо лучше денег не жалеть и покупать не noname кабели, а качественные кабели с фильтрами, от помех. Фильтр на кабеле выглядит, как бочонок. Если, что непонятно — спрашивайте.

Сразу несколько новых телеканалов появилось на Трикоолор ТВ в новом 2019 году. С первого февраля добавились следующие каналы: «Промо Кино», Cinema, «Комедийное» и его HD версия показывающая на два часа раньше, также «Кино ТВ» в высоком качестве изображения. Все каналы из бесплатного основного пакета, то есть дополнительный платы за них нет. Необходимо только обновить список телеканалов через настройку.

Источник

Схема подключения оборудования к пассивной антенне

Пассивные антенны – не имеют усилителя в конструкции. Обычно, при покупке пользователи заранее выбирают тип сигнала и знают, какое оборудование у них подключено. Принимают сигнал такие тарелки только за счет своей формы. И усилитель чаще всего требуется.

До подключения потребуется купить усилитель, разделитель на два выхода, кабели антенные для подключения телевизоров. Сама схема, как подключить к пассивной антенне 2 ТВ, следующая:

  • Подключить усилитель к антенне. Он часто устанавливается на сам кабель по определенной схеме. Она зависит от типа оборудования. Можно найти инструкцию, как подключить усилитель к пассивному оборудованию.
  • Кабель от антенны подключить к распределителю. Количество выходов у него должно совпадать с числом подключаемой техники. Не надо покупать «про запас». Этот участок при необходимости всегда можно заменить.
  • Поставить два кабеля в выходы из разделителя. Подключить их к цифровым приставкам.
  • Соединить приставки с телевизорами. И провести на каждом оборудовании настройку через поиск и сохранение каналов.

Дугой вариант подключения – применения активного разветвителя. Тут не потребуется дополнительное оборудование. В нем уже предусмотрен каскад усиления, которые передает сигнал на другой разветвитель пассивного типа.

Активный разделитель может иметь отдельный блок питания, чтобы усиливать качество источника сигнала при помощи электротока. Это стоит учитывать при прорисовке схемы подключения и проводки по дому.

Как подсоединить три тв-приёмника к одному антенному кабелю

Если вы заранее знаете, что в дальнейшем понадобится подключить ещё один телевизор, то лучше приобрести переходник с тремя разветвлениями. В таком случае изначально нужно будет перекрыть свободный выход резистором с поддерживающим сопротивлением в цепи равным 75 Ом, а уже потом подсоединить третий кабель при помощи дополнительного штекера. Для этого понадобится уже не 5, а 7 разъёмов и ещё один провод.

В случае изначального подключения разветвителя с двумя выходами, нужно будет произвести полную его замену и сделать дополнительное подключение. В целом, схема подсоединения остаётся прежней, понадобится лишь больше деталей.

После подключения проверьте работу и появление изображения на всех трёх экранах.

Способ № 2 — подключение через сплиттер и ВЧ-модулятор

Сложный уровеньЭффективностьМаксимальное количество телевизоровЦена
ВысокийСреднийНе ограниченС 2000 руб.

Высокочастотный (RF) модулятор – это устройство, преобразующее низкочастотные видео- и аудиосигналы в десятичный диапазон. Позволяет передавать канал по кабелю на большое расстояние

Обратите внимание, что некоторые модели наземных приемников уже имеют встроенный радиочастотный модулятор

Разветвитель (делитель частоты сигнала, поступающего от наземной антенны) подключен к выходу ВЧ модулятора для одновременного распределения изображения и звука на несколько телевизоров. В зависимости от модели разветвитель имеет от двух до восьми выходов, к которым телевизоры подключаются через ТВ-кабель.

Принцип работы антенного разветвителя прост: он равномерно распределяет входящий воздух между доступными выходами. Например, если на входе 12 дБ, на выходах двойного делителя будет 6 дБ, а тройного делителя – 4 дБ.

Алгоритм действий:

  1. К цифровому ресиверу подключаем высокочастотный модулятор.
  2. К ВЧ выходу модулятора подключаем разветвитель.
  3. Через делитель сигнала распределяем канал на необходимое количество устройств.
  4. Неиспользуемые выходы антенного разветвителя заглушены резисторами.

На рынке представлены десятки моделей антенных разветвителей, все из которых можно разделить на две большие группы:

  • Пассивный. Полученная передача разбавляется и распределяется без дополнительной обработки, поэтому качество сигнала снижается по мере удлинения провода. Они используются, если к приставке необходимо подключить два или три телевизора. Не подходит для слабого сигнала, так как качество изображения и звука сильно пострадает при разделении.
  • Активный. Оснащены усилителем и лишены этого недостатка. Если вы хотите транслировать изображение на большее количество телевизоров, вам необходимо использовать именно этот тип. Для работы требуется питание.
ПрофессионаловПротив
  • гибкость подключения;
  • неограниченное количество экранов;
  • гарантированное качество сигнала.
  • все телевизоры показывают одну и ту же картинку;
  • чтобы переключать каналы, вы должны находиться в той же комнате, что и приставка.

Эта схема подходит тем, у кого несколько телевизоров в разных комнатах дома или офиса и нужно показывать на них один и тот же канал. Если вам нужна возможность смотреть разные телешоу на двух телевизорах, этот вариант работать не будет.

Комплект Триколор ТВ на 2 телевизора

Официальное решение от оператора, которое позволяет просматривать каналы независимо и оформить 1 договор на 2 телевизора. Услуга называется «Мультирум» и предлагает подключаться к следующим тарифам:

  1. «Единый Мульт Лайт» — клиент получает доступ к базовому набору каналов на двух телеприемниках.
  2. «Единый Мульт» — к базовому перечню телепередач присоединяются пакеты, подключенные дополнительно. Без этого пакета клиенты получат доступ только к стандартному набору телепередач.

Стоимость подключения может зависеть от региона, сложности представленных работ.

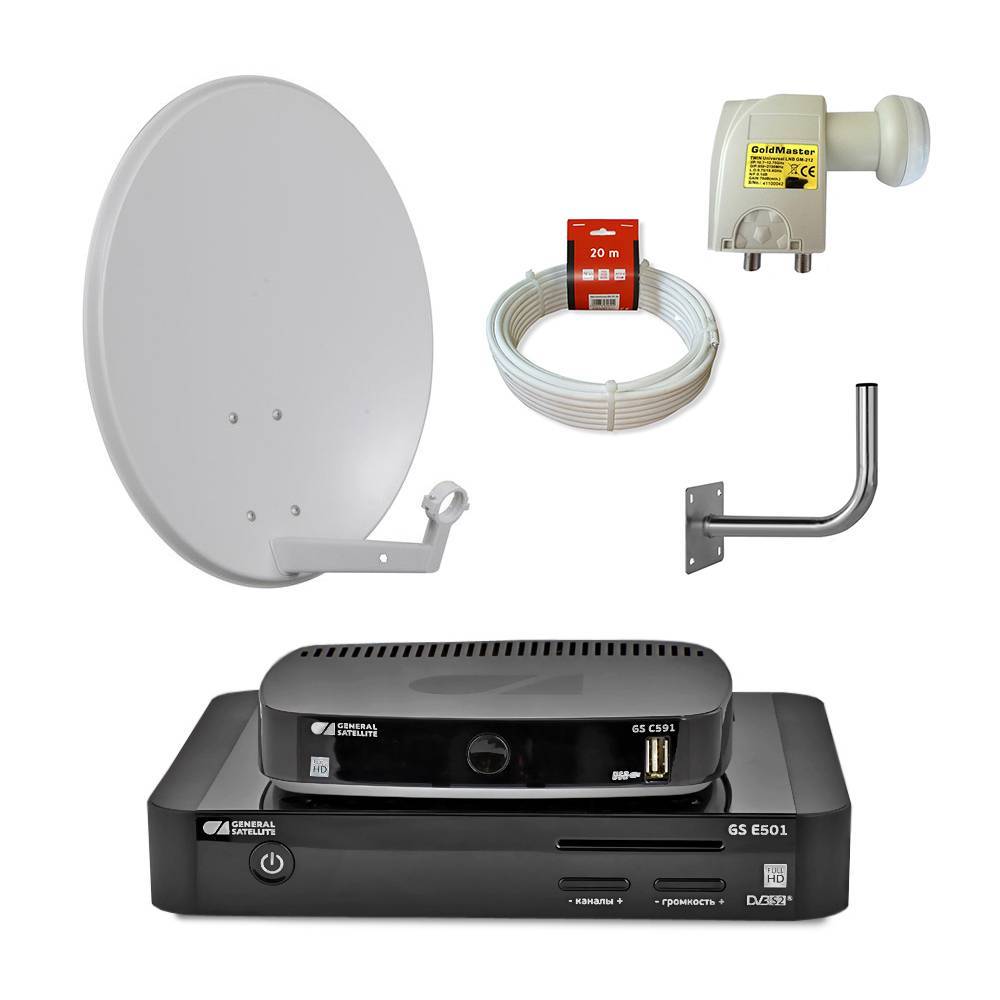

Комплектация Триколор ТВ.

Схема подключения

При оформлении договора, клиент покупает ресивер-сервер и ресивер-клиент. Первый принимает сигнал, может работать один или передавать его на вспомогательную приставку. Второй принимает трансляцию и воспроизводит ее на подключенном TV. Чтобы схема заработала:

  1. Кабель с антенны необходимо подсоединить к серверу.
  2. От него, используя витую пару (UTP-провод), проводят сигнал к клиенту. Подключение происходит через Ethernet-порты RJ-45.
  3. Оба устройства подключают к “своим телеприемникам” по подходящему кабелю.

Те, кто планирует подключение нескольких телевизоров, могут сперва приобрести ресивер-сервер, а затем докупить клиент.

Преимущества и недостатки

К плюсам относится:

  1. Официальное решение от оператора.
  2. Подключение к двум телеприемникам по HDMI или RCA.
  3. Необходимо заключить всего один договор с фиксированной годовой платой.
  4. Независимая работа устройств, с возможностью переключить канал в любой момент на обоих устройствах.
  5. Использование одной антенны в качестве приемника сигнала, не докупая дополнительный комплект или головку.
  6. Возможность расширить количество подключенного оборудования до 4 телевизоров, докупив комплект «ресивер-клиент» и заключив дополнительный договор.

Из недостатков:

  1. Нельзя подключиться без оформления специального договора.
  2. Комплект совместимого оборудования ограничен несколькими моделями.
  3. Стоимость подключения и настройки. Конечный прайс зависит от трудностей при монтаже и региона.

Триколор ТВ для двух телевизоров.

Выбор, монтаж и настройка оборудования

Антенна. В России переход на цифровое телевидение завершился 14 октября 2019 года. Основные его преимущества это качество и стабильность сигнала. В каждом регионе теперь в цифровом формате, можно принимать 20 общероссийских каналов телевидения и три радио.

Для приёма сигнала телевидения применим антенну промышленного производства “SELENGA 118F DVB-T2”.

Цифровая  уличная антенна

Кабели. Для проведения работ по подключению трёх телевизоров потребуется четыре кабеля соответствующей длины. Три кабеля необходимы для прокладки от блока разветвителя к каждому из телевизионных приёмников и один кабель к антенне.

Следует обратить внимание на то, что телевизионный кабель должен иметь минимальное затухание сигнала, марки РК-75 или подобный. Волновое сопротивление его – 75 Ом. Частотный диапазон – до 1000 мГц

Частотный диапазон – до 1000 мГц.

Необходимость усилителя

Для того, чтобы однозначно сказать нужен усилитель или нет, необходимо произвести измерение силы сигнала, приходящего от антенны к телевизору. При плохом сигнале придется использовать антенный усилитель.

Подключаем к антенне один из приёмников и входим через меню пульта управления в режим “Ручная настройка”. Переключаемся на канал, который хорошо принимается и на экране увидим уровень сигнала. Точкой уровня сигнала, ниже которой необходимо применять усилитель является 70%.

Измерение уровня телевизионного сигнала

Показания в моём случае для одного мультиплекса 55%, для другого 51%. Что такое мультиплекс? Это пакет в котором собрано несколько каналов телевидения или радио. В первом мультиплексе передаётся 10 телеканалов и 3 радио, во втором — еще 10 телеканалов.

Уровень сигнала явно недостаточный. Необходимо усилить сигнал, принимаемый антенной. Мы применим устройство, которое совмещает два в одном:  усилитель и разветвитель в одном устройстве.

Подключение двух телевизоров к одной антенне

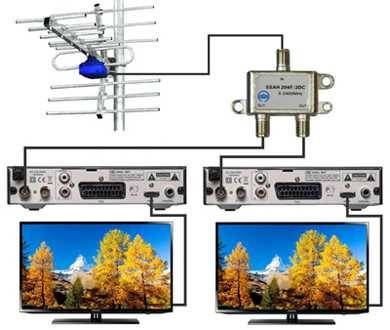

На рисунке показана схема подключения двух телевизоров с помощью усилителя-делителя. Для третьего телеприёмника схема выглядит аналогично, только устройство для этого применяется с тремя выходами.

С подходящими параметрами усилитель нашёлся на Алиэкспресс. С этой торговой площадки я заказываю товары около десяти лет. В основном опыт положительный. Но однажды вместо какой то копеечной электроники прислали “лизун” для чистки клавиатуры.

Чему я был очень удивлён. Долго переписывался с продавцом, который прикинулся, что ничего не понимает и товар отправил. Я предъявил ему претензию на один рубль и на этом прекратил спор.

Заказал на Алиэкспресс необходимый усилитель-сплиттер. Через какое то время он благополучно прибыл.

Делитель телевизионного сигнала совмещённый с усилителем

Данное устройство представляет собой небольшую коробочку из металла, где по бокам расположены четыре разъёма: один “IN” – для подключения к антенне и три “OUT” – для подключения к телевизорам. Имеется провод питания с вилкой для подключения к сети 220 вольт, и в комплекте 4 F-разъёма, которые монтируются на концы кабелей.

На всех выходах сплиттера-усилителя сигнал по уровню составляет 1,1-1,3 от его уровня на входе устройства.

Если в кабельных сетях передаётся сигнал интернета, первым надо поставить простой разветвитель (желательно хорошего качества) и один из его выходов пустить к модему для интернета, а другой через сплиттер-усилитель к телевизионному приёмнику.

Подключение и монтаж

Поставил антенну под крышу на чердак, направил в сторону передатчика. Под крышей её не видно и внешний вид дома не портит. Смонтировал усилитель-разветвитель.

Протянул кабель, подключил вход усилителя “IN” к антенне, а выход “OUT 1” к телевизору. Надо учесть, что усилитель должен располагаться как можно ближе к антенне, так на устройство попадёт меньше помех и шумов.

 Смонтировал недалеко от усилителя розетку с напряжением 220 вольт и подключил питание устройства.

Проверим качество приёма. После включения и настройки телеприёмника картина по уровню сигнала значительно улучшилась.

Из фото видно уровень стал 90% и 92% соответственно. Захотелось подключить второй телевизор. Протянул от усилителя к нему кабель. Подключил, настроил каналы, и всё показывает. Проверяем уровень и качество сигнала.

Как видно из фото у обоих мультиплексах качество сигнала 100%, а уровень 96%. Теперь стоит задача подключить третий телевизор. Но это дело будущего, к нему нужна цифровая приставка, да и смотрим мы его редко.
