Как установить и подключить кондиционер: подробный инструктаж + разбор ошибок

Установка кондиционера на высоких этажах

Установка кондиционера на последних этажах дома может производиться на крыше. Расстояние между блоками будет примерно 15-20 метров. Сделать это можно с помощью подъемного крана и раздвижной лестницы.

Если этот вариант не подходит, то монтаж системы можно произвести на балконе или под навесом. В таком случае необходимо учесть следующие моменты:

1. Стены, где устанавливается система, должны быть прочными и выдерживать большой вес.
2. Не следует производить монтаж на газобетонных стенах.
3. Не крепить систему к вентилируемому фасаду, так как это приведет к шуму и вибрации.
4. Все должно быть установлено ровно и без перекосов.
5. Расстояние между внешним блоком и стеной должно быть не менее 10 см.
6. Не следует устанавливать кондиционер на застекленном балконе, так как это ухудшит его работу.
7. Обязательно над внешним блоком установить козырек, который сохранит целостность системы.

Общие требования безопасности

1.1. К работам по ремонту и обслуживанию вентиляционного оборудования и кондиционеров допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, вводный инструктаж, первичный инструктаж и обучение на рабочем месте, проверку знаний правил по охране труда, имеющие соответствующую квалификацию и группу по электробезопасности не ниже II.

1.2. Слесарь обязан:

1.2.1. Знать порядок проверки и пользования ручным слесарным инструментом и электроинструментом, приспособлениями по обеспечению безопасного производства работ, средствами защиты;

1.2.2. Выполнять только ту работу, которая определена инструкцией по эксплуатации оборудования или должностными инструкциями, утвержденными администрацией организации;

1.2.3. Соблюдать правила внутреннего трудового распорядка, режим труда и отдыха;

1.2.4. Уметь оказывать первую доврачебную помощь пострадавшим от действия электрического тока и при других несчастных случаях;

1.2.5. Соблюдать инструкцию о мерах пожарной безопасности.

1.3. При работе с ручным инструментом необходимо соблюдать требования инструкции, разработанной на основе “Типовой инструкции по охране труда при работе с ручным инструментом” ТОИ Р-45-065-97.

1.4. При работе с электроинструментом необходимо соблюдать требования инструкции, разработанной на основе “Типовой инструкции по охране труда при работе с электроинструментом, ручными электрическими машинами и ручными электрическими светильниками” ТОИ Р-45-068-97.

1.5. Работник должен быть обеспечен спецодеждой, спецобувью и другими средствами индивидуальной защиты в соответствии с Типовыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам сквозных профессий и должностей всех отраслей экономики, приведенными в приложении 1.

1.6. При работе на высоте необходимо руководствоваться требованиями, изложенными в приложении 2.

1.7. При обслуживании систем вентиляции и кондиционирования возможны воздействия следующих опасных и вредных производственных факторов:

— повышенного значения напряжения в электрической цепи, замыкание которой может произойти через тело человека;

— подвижных частей производственного оборудования;

— повышенной температурой воздуха рабочей зоны;

— повышенного уровня шума;

— повышенной запыленности воздуха рабочей зоны;

— недостаточной освещенности рабочей зоны;

— расположения рабочего места на значительной высоте относительно поверхности земли (пола).

1.8. При обслуживании вентиляционных установок должны быть соблюдены следующие требования:

1.8.1. Вентиляционное оборудование может быть пущено в эксплуатацию только при условии ограждения решетками или кожухами приводных ремней, крыльчатки или лопастей, соединительных муфт и других вращающихся частей;

1.8.2. Площадки, на которых смонтировано вентиляционное оборудование, стационарные лестницы к ним, а также отверстия в перекрытиях, должны быть ограждены перилами;

1.8.3. Воздуховоды, кронштейны под вентиляционное оборудование и аппаратуру, зонты и другие элементы вентиляционных систем на рабочих местах и в проходах должны быть размещены на высоте не менее 1,8 м от уровня пола.

1.8.4. Все двери вентиляционных камер должны быть постоянно герметично закрыты;

1.8.5. Крышки люков, подъемные зонты и т.п. должны быть снабжены устройствами для их закрепления в открытом (поднятом) положении.

1.9. На всех кожухах и крышках оборудования, закрывающих контакты с напряжением 42В и выше переменного тока, должен быть нанесен знак электрического напряжения и его величины для предупреждения обслуживающего персонала об опасности поражения электрическим током.

1.10. О каждом несчастном случае на производстве пострадавший или очевидец немедленно извещает своего непосредственного руководителя.

1.11. За невыполнение данной инструкции виновные привлекаются к ответственности согласно правилам внутреннего трудового распорядка или взысканиям, определенным Кодексом законов о труде Российской Федерации.

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

1. Открутить все заглушки на портах.
2. Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
3. Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
4. На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
5. Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
6. На выход с золотником накручивается заглушка.
7. С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
8. Система готова к работе.

Типовое устройство и принцип работы

Кондиционер – сложное с технической точки зрения устройство. Отдельные модели различаются способом подачи воздуха, конструктивными особенностями, мощностью и другими техническими параметрами. Подробнее о типах и выборе кондиционеров читайте в этой статье.

Типовой кондиционер для дома представляет собой «связку» из двух элементов: внешнего и внутреннего модуля.

Конденсация происходит во внешнем корпусе (компрессорный блок), а внутренняя часть выполняет функции испарителя. Элементы собраны в единую систему кондиционирования с помощью проводов и трубок с циркуляционным фреоном

Чтобы понять принцип воздушного охлаждения, необходимо разобраться в основных составляющих сплит-системы.

Компоненты удаленного замка:

1. Вентилятор – обеспечивает обдув внутренних элементов, особенно конденсатора.
2. Конденсатор. В радиаторе охлаждающая жидкость охлаждается за счет передачи тепла внешнему потоку воздуха.
3. Компрессор – это сердце холодильной установки. Устройство предназначено для сжатия и передачи фреона по контуру.
4. Система контроля. В инверторных моделях плата расположена во внешнем корпусе, в других кондиционерах электроника является частью внутреннего блока.

В реверсивных сплит-системах есть четырехходовой клапан (позиция 5 на рисунке ниже), который изменяет вектор подачи фреона в зависимости от режима работы: «нагрев» или «охлаждение».

Дополнительные элементы: 6 – штуцеры для медных труб, 7 – фильтр на входе в компрессор, 8 – крышка для защиты штуцера и кабельного ввода

Устройство внутреннего блока немного проще.

Основные рабочие агрегаты и части:

1. Передняя откидная крышка. Перфорированная пластиковая панель для подачи воздуха внутрь помещения. Решетки регулируют направление воздушных масс.
2. Воздушный фильтр. Полимерная сетка и фильтрующие элементы задерживают частицы грязи. Степень очистки зависит от типа фильтра: угольный – удаление посторонних запахов, электростатический – задержка пыли.
3. Теплообменник. Он действует как испаритель: здесь осуществляется нагрев и испарение фреона.
4. Поклонник. Он впрыскивает струи воздуха, перенаправляя их через испаритель в комнату. Возможны разные скорости вращения.

На передней панели устройства находится индикаторная панель для отображения рабочего режима и текущих параметров микроклимата.

Под испарителем имеется поддон для сбора конденсата. Из емкости жидкость самотеком через сливной патрубок выходит наружу. С обратной стороны блока – штуцеры для подачи медной дорожки

Принцип работы кондиционера основан на передаче тепла из помещения наружу. В системе используется уникальное свойство хладагента: низкотемпературное кипение.

Работа в режиме охлаждения:

1. После включения сплит-системы газообразное вещество подается в компрессор: здесь фреон сжимается и его температура повышается.
2. Нагретый газ поступает в теплообменник наружного блока, где происходит конденсация – переход в жидкое состояние. Процесс сопровождается охлаждением фреона и передачей тепла наружу.
3. Хладагент направляется во внутренний теплообменник. Вслед за капиллярной трубкой происходит дросселирование жидкости – давление материала снижается.

В испарителе наблюдается обратный процесс: поступающий фреон вытесняется из тепла помещения и, переходя из жидкого состояния в газообразное, выделяет холод. В помещение подаются потоки охлажденного воздуха.

Конденсация неизбежна при превращении хладагента из газа в жидкость. Для нормальной работы системы кондиционирования необходимо организовать беспрепятственный отвод влаги – установить сливной шланг (+)

Этап 11: Собираем систему труб кондиционера: резка, сгибание, развальцовка

На этом этапе мы расскажем, как создать и соединить медную магистраль, по которой перемещается хладагент от внешнего блока к внутреннему и обратно. Из статьи вы узнаете, что такое ловушка для масла, зачем она нужна и в каких случаях устанавливается, как разрезать и правильно согнуть трубки, а самое главное – что такое развальцовка и по каким правилам выполняется этот процесс. О том, как получить идеальную систему трубок любой длины, читайте в данном материале. Следуйте нашим рекомендациям, и гарантированно создайте работающую, надежную и безопасную систему соединения медных трубок кондиционера.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10

Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

Монтаж фреономагистрали

Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:

медный фреонопровод диаметром 1/4 и 3/8 дюйма

теплоизолятор, он же утеплитель (K-Flex) толщиной 6мм и выше

межблочный эл.кабель

дренажный шланг d-16мм

армированный скотч или виниловая лента

Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.

Ошибка №4
При общей длине трассы до 2м, на запас и кольцо отмеряете около 1м. Эта петля играет роль гидравлической компенсации и на коротких трассах необходима.

При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.

Подключение кондиционера подробная инструкция

На сегодняшний день кондиционер широко вошел в нашу жизнь. В последнее время техника облегчает жизнь многим людям. В жаркую пору вас спасет кондиционер. Благодаря ему вы сможете обеспечить микроклимат в своем доме. В нашей статье вы узнаете, как подключить кондиционер к электросети.

Подключение кондиционера к электропитанию

Подключение кондиционера – это дорогая услуга и именно поэтому вы можете установить его самостоятельно. Вот основные этапы, которые вам необходимо выполнить при подключении кондиционера:

• Необходимо подключить кабель, который будет соединять внешние и внутренние устройства.
• Второй кабель следует подключить внутренний блок вашего кондиционера с электрическим щитком.
• Если ваш кондиционер имеет высокую мощность, тогда вам необходимо проводить его подключение через дополнительный электрощит.

Когда вы производите подключение кондиционера к электросети, тогда вам следует помнить о том, что монтаж проводки нужно производить в специальные штробы. Если при монтаже проводки используются гофрированные рукава, тогда необходимо использовать дополнительные декоративные коробы.

Подключение внутреннего блока кондиционера через розетку

Подключение кондиционера к электросети схема его позволить вам произвести правильный монтаж. Достаточно часто домашние кондиционеры имеют небольшую мощность. Именно поэтому при его подключении используется временная схема. С помощью этой схемы подключение можно делать в том случае если он имеет небольшую мощность.

Подключение внутреннего блока кондиционера с отдельной линией электропитания

Этот способ считается достаточно популярным. С его помощью вы можете надежно защитить электросеть от перегрузок. Вот основные рекомендации, которые вам следует выполнять, когда производите подключение кондиционера к отдельной линии электропитания:

1. Ваш электрощиток обязательно должен быть заземлен.
2. Для защиты кондиционера в щитке необходимо установить УЗО. УЗО следует использовать такое же как и при подключении генератора к дому.
3. Провода должны быть медными и иметь сечение 3х2.5 см.

Перед подключением вам обязательно необходимо прочесть инструкцию. С ее помощью вы точно сможете правильно произвести подключение кондиционера.

Монтажные работы в электрощитовой перед подключением кондиционера

Для начала вам необходимо открыть электрощит, который находиться в доме или подъезде. Здесь вам необходимо установить УЗО на отдельную линию. К его фазной клемме вам потребуется установить фазный провод, который имеет черный или коричневый цвет. К нулевой шине вам следует подключить синий провод. Желтый провод вам следует подключать к заземлению. Он обеспечит вам надежную защиту от перегрузок.

Если заземляющего провода нет, тогда следует использовать специальное защитное устройство.

Подключение внутреннего блока кондиционера

Довольно часто при подключении кондиционера вы можете встретить трехцветную проводку. Вот основные цвета, которые она содержит:

• Черный.
• Синий.
• Зеленый.

Когда вы откроете внутренний блок кондиционера, тогда можете заметить, что провод черного цвета следует подключить к клемме L. Синий провод будет идти от автомата, который находится в электрощите и его необходимо подключить к клемме N. Зеленый кабель следует подключать к массе во внутреннем блоке кондиционера. Провода здесь соединяют также, как и при подключении насоса к электросети.

Подключение внешнего блока кондиционера

При подключении внешнего блока к электросети все провода необходимо соединять подобным способом. Если его мощность будет составлять 4.8 кВт, тогда сечение кабеля должно составлять 3х2.5 см. Выходной автомат, который располагается в щитке необходимо размещать, если нагрузка будет составлять не менее 20 А.

При монтаже проводки ее следует укладывать в гофрированную трубу. Также при укладке дренажной линии кондиционера используйте гофрированную трубу. При использовании этой методики в дальнейшем вы легко сможете произвести замену кабеля. При необходимости гофрированную трубу можно уложить в специальный короб для электропроводки.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Где правильно установить кондиционер в офисе

О том, что для создания нормального микроклимата в офисе необходимо установить кондиционер знают все. Но для того чтобы эти расходы на кондиционирование принесли максимальный эффект, а также для предотвращения заболеваний сотрудников необходимо правильно расположить климатическое оборудование в помещении. Следует исключить попадание прямых потоков холодного воздуха на людей. Для этого внутренний блок нужно установить так, чтобы воздушные потоки от него направлялись в проходы между рабочими местами.

Кондиционеры, в которых предусмотрено общее управление работой нескольких блоков не обеспечивают высококачественного температурного режима. Для каждого человека комфортная температура может немного отличаться, поэтому более предпочтительным выглядит вариант с установкой отдельных систем для каждого помещения. Таким образом, появляется возможность настройки индивидуального режима для каждого отдела, что существенно сократит количество жалоб со стороны сотрудников.

Мощная компьютерная техника уже давно стала непременным атрибутом современного офиса. Во многих компаниях предусмотрены отдельные помещения для размещения компьютерного оборудования – серверные. В этих помещениях обычно отсутствуют окна, и требуется организация качественного кондиционирования. Для того чтобы правильно установить кондиционер в серверной необходимо учесть все особенности комнаты (поступление свежего воздуха, наличие\отсутствие отопления, уровень влажности и т.д.). На основе таких данных производится расчет и подбор климатического оборудования. Устанавливать кондиционер в «серверной» необходимо так чтобы холодный воздух не попадал на оборудование и работающих здесь людей

Еще один момент, на который следует обратить внимание — это «озеленение». Все растения нужно также располагать подальше от внутреннего блока, так как они могут плохо переносить изменение температурного режима

Радиаторы и мобильные отопительные приборы также не должны находиться в зоне поступления охлажденного воздуха, так как это может сказаться на работе климатического оборудования.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Мощность кондиционера

Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.

Мощность охлаждения (Холодопроизводительность)

Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера.
От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения.
Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.

При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).

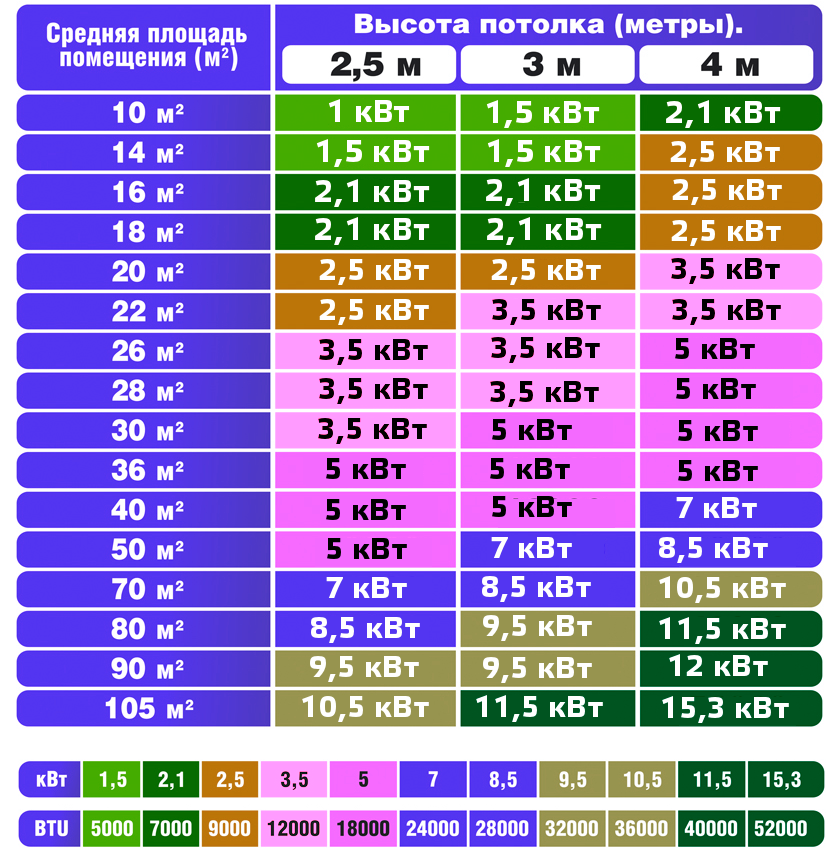

Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:

Расчет мощности кондиционера

Мощность обогрева (Теплопроизводительность)

Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.

Мощность электропотребления

Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое.
Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

1. Открутить все заглушки на портах.
2. Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
3. Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
4. На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
5. Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
6. На выход с золотником накручивается заглушка.
7. С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
8. Система готова к работе.

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик сплит системы.

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
2. Правильный монтаж.
3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
2. Испаритель не должен быть заслонен шторами, мебелью и др.
3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
4. Нельзя устанавливать систему над батареями.
5. Обеспечить свободный доступ.
6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Выводы и полезное видео по теме

Самостоятельная установка кондиционера наглядно показана на этом видео:

В этом же ролике можно посмотреть, какие наиболее распространенные ошибки допускаются при самостоятельной установке кондиционера:

Установка кондиционера может быть выполнена самостоятельно. Для этого надо обладать небольшими знаниями и умениями. При монтаже блоков кондиционера обязательно руководствоваться инструкциями и требованиями техники безопасности. Однако при выполнении работ не обойтись без помощи помощника – вес наружного блока может превышать 20 кг.

Если у вас после прочтения статьи остались вопросы или есть предложения по монтажу, основанные на личном опыте, – обязательно делитесь ими в специальном блоке для комментариев ниже статьи. Здесь вы также можете добавить уникальные фото установки своего кондиционера.
