Правила расположения розетки под кондиционер: выбор оптимального места для установки

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Особенности розеток для кондиционера

Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.

Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.

Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.


Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения

Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.

Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.


Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора

Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.

Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.

Когда кондиционер нельзя подключить к розетке?

Климатическое оборудование может быть подключено к бытовой сети и в квартире, и в загородном доме, но для этого должны быть соблюдены определенные условия. В противном случае существует риск возникновения аварийной ситуации.

Так, запрещено подключать кондиционеры к розетке, если:

  • нет хорошего заземления;
  • электропроводка находится в плохом состоянии (к примеру, в помещении есть только алюминиевая проводка старого образца, которая не сможет выдержать нагрузку от кондиционера);
  • нет устройств, выравнивающих перепады напряжения (это особенно опасно в домах с деревянными перекрытиями);
  • кабель имеет недостаточное сечение для подключения и т.д.

Климатическое оборудование требует исправной электропроводки. Оно чувствительно к перепадам напряжение и может прийти в негодность в случае каких-либо проблем на линии электросетей.


Перед установкой и подключением бытового кондиционера к сети нужно проверить работу электрической розетки с помощью специального тестера

Проверить работоспособность розетки можно в домашних условиях. Для этого нужно только купить тестер и ознакомиться с его инструкцией.

Эффективность кондиционера

Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.

Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:

  • станет работать практически непрерывно;
  • будет расходовать много энергии;
  • вскорости выйдет со строя.

Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.

Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.

Условие четвертое. Не следует накрывать кондиционер.

Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.

Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.

Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Как установить кондиционер своими руками в спальне

Самостоятельная установка может оказаться сложным процессом. Однако с ней можно справиться, имея под руками соответствующий комплект инструментов.

Необходимые инструменты

При самостоятельной установке потребуются следующие материалы:

  • комплект оборудования;
  • крепежные элементы: саморезы, болты и пр.
  • Г-образные кронштейны;
  • электрокабели, толщина которых согласуется с требованиями по монтажу, приведенными в инструкции;
  • медные трубки с толстыми стенками и без швов;
  • каучуковый «рукав» или другой теплоизолирующий материал;
  • армированный скотч.

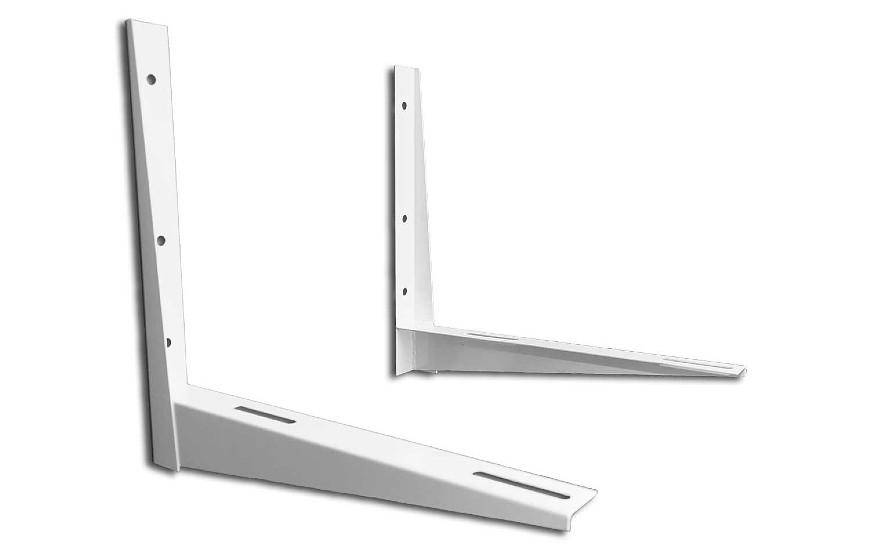

Для установки кондиционера требуется использование Г-образных кронштейнов.

Потребуется стандартный набор инструментов, в т.ч. перфоратор, гаечные ключи, строительный уровень. При прокладке трассы необходим труборез.

Пошаговая инструкция

Настенный модуль устанавливают следующим образом:

  1. Стальную рамку, на которой будет зафиксирован блок, прикладывают к стене и отмечают точки ее крепления. При этом учитывают строго горизонтальное расположение детали.
  2. Проделывают отверстия в стене по разметке и забивают пластиковые дюбели.
  3. Пластину фиксируют стене саморезами.
  4. Модуль прикрепляют к пластине.

Потолочные и кассетные блоки подвешивают к потолку:

  1. Отмечают точки для крепежа.
  2. Проделывают отверстия, вкручивают в них цанговые зажимы, затем шпильки.
  3. Подвешивают модуль к крепежным элементам, фиксируя его хомутами.

После монтажа внутреннего блока подготавливают канал для магистрали:

  1. Просверливают отверстия в стене, через которые будет проведена трасса.
  2. Проделывают штробы – небольшие канавки, предназначенные для укладки медных трубок.

Осуществляют монтаж наружного модуля:

Размечают точки, в которых планируется установка крепежных элементов

Важно, чтобы их расположение обеспечивало строго горизонтальную ориентацию прибора.
Проделывают отверстия и вкручивают анкерные болты.
Прикрепляют кронштейны, фиксируя их на болтах гайками.

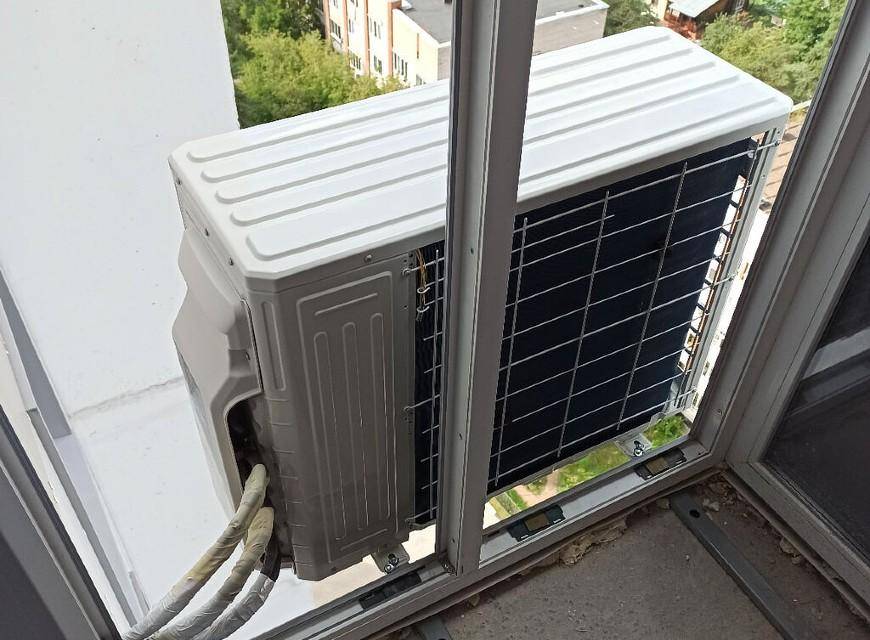

Устанавливают наружный модуль.. Монтаж наружного модуля кондиционера осуществляется за счет его фиксации в строго горизонтальном положении.


Монтаж наружного модуля кондиционера осуществляется за счет его фиксации в строго горизонтальном положении.

После монтажа приборов прокладывают коммуникации:

  1. К клеммам наружного модуля подсоединяют кабели согласно схеме, приведенной в инструкции к оборудованию.
  2. Завершают монтаж трассы: укладывают медные трубки в штробы, их концы соединяют с патрубками модулей сплит-системы. Фиксируют гайками и герметизируют.
  3. Проверяют работоспособность кондиционера.
  4. Проводят отделочные работы.

Перед первым запуском кондиционера проводят вакуумирование магистрали, чтобы устранить остатки воздуха и влаги из межблочных медных трубок и внутреннего модуля. В противном случае кислород и вода изменят состав хладагента, что приведет к ухудшению теплообмена или повреждению деталей агрегата

Этапы вакуумирования магистрали:

  1. Вакуумный насос подсоединяют через манометрический коллектор к заправочному порту. Включают его и дожидаются полной откачки воздуха. На это может потребоваться от 8 до 30 минут в зависимости от типа и величины системы кондиционирования.
  2. Закрывают коллектор и убеждаются, что стрелка манометра установлена на отметке с отрицательным значением и не колеблется.
  3. Приоткрывают кран жидкостной трубки. Когда стрелка измерительного прибора поднимется немного выше 0, вентиль закручивают. Показания не должны измениться.

После вакуумирования контур наполняют хладагентом при медленном открытии клапана жидкостного вентиля.

Где установить кондиционер в спальне

Во многих квартирах площадь спальной комнаты составляет 10-14  м. кв. Противоположно входной двери обычно находится окно. «Традиционно» в такой комнате располагается кровать, напротив которой установлен телевизор.

В таком случае существует следующие варианты монтажа кондиционера (иногда называемые «боковой монтаж», поскольку отверстие в стене сверлится сбоку от блока, а не под ним):

  • на стенке с телевизором (ближе к стене с окном);
  • на стенке, где находится изголовье кровати (ближе к стене с окном). Если интересует конкретное расстояние от штор, то читайте статью, где я указывал расстояния от стен и потолка до кондиционера.

Если выбирать из этих двух способов, то более безопасно ставить внутренний блок над изголовьем кровати (при прочих равных условиях). Обусловлено это тем, что холодный поток из блока меньше направлен вниз, чем по прямой (если блок поставить напротив кровати, то будет больше вероятности попадания холодного воздуха на спальное место). Но если напротив блока расположен компьютерный стол, то уже придется выбирать «наименьшее из зол».

Так же возможен не менее эффективный вариант — расположение блока «в проходе» (между подножьем кровати и телевизором). Этот и другие случаи размещения внутреннего блока лучше обсуждать уже на месте со специалистами. Поскольку большинство таких вариантов требуют согласования конкретных технических и финансовых вопросов.

Для того, чтобы вы представляли какие могут быть еще варианты расположения блоков «сплита», даю ссылку на статью «схема установки кондиционера в квартире».

Удачи!

Правильная подводка кабеля

Кондиционер состоит из двух блоков:

  • внешний, который монтируется за пределами помещения;
  • внутренний, монтируемый в комнате дома или квартиры.

Бытовой прибор подключают к электропроводке помещения при помощи кабеля (шнура), который проходит от внутреннего блока кондиционера, в то время как внешний блок получает от него питание.

Кабель, предназначенный для электрического соединения внутреннего и внешнего блоков кондиционера, и шнур для подключения прибора в бытовую электросеть включены в комплект с приобретённым кондиционером, а штепсельная розетка для подключения кондиционера устанавливается уже самостоятельно, в непосредственной близости к прибору (а именно к внутреннему блоку).

Если линия электропроводки для мощного электроприбора была предусмотрена заранее, подключение не должно вызвать абсолютно никаких сложностей

Если же изначально такая линия предусмотрена не была, следует обратить внимание на один из нижеперечисленных способов подключения

  1. Один из самых простых вариантов – подключить розетку для питания кондиционера непосредственно в распределительной коробке помещения, в котором планируется его установка. Однако это представляется возможным лишь в том случае, когда электропроводка, идущая от данной распределительной коробки к электрическому распределительному щитку квартиры или дома, выдерживает нагрузку всех одновременно подключаемых к электросети приборов, в частности, и кондиционера.

    Для определения возможности безопасного подключения к данной распределительной коробке необходимо подсчитать общую нагрузку всех доступных электроприборов, подключаемых к данной коробке, а затем сравнить показатели с нагрузочной способностью той линии проводки, по которой она получает питание непосредственно от распределительного щитка дома или квартиры.

  2. Скрытым способом можно проложить вновь устанавливаемую линию электропроводки. Для этих целей нужно проштробить стену, проложить кабель, подключить его к распределительной коробке, затем к установленной ранее штепсельной розетке и, наконец, заделать штробу.
  3. Также можно установить новую линию электропроводки открытым способом от распределительной коробки непосредственно к розетке для кондиционера, используя специальный пластиковый кабель-канал.

Советы для правильного подсоединения электропроводки к коробу

При расположении распределительной коробки на чрезмерно большом расстоянии от того места, где планируется установка розетки для кондиционера, или же при её отсутствии в комнате розетку можно также подключить шлейфом от любой другой находящейся неподалёку розетки, которая питает относительно небольшую нагрузку и подсоединена к линии электропроводки с высокой нагрузочной способностью.

При прокладывании линии электропроводки, которая питает розетку для кондиционера нужно обязательно следить, чтобы было обеспечено высоконадёжное контактное соединение. Для подключения или ответвления кабеля специалисты чаще всего используют надёжные, компактные и удобные в монтаже клеммники, особенно актуальные при подключении розетки шлейфом.

На линию, от которой подключается розетка для данного бытового прибора, или на питающую его линию для дополнительной защиты электропроводки можно установить специальное устройство защитного отключения или самый простой автоматический выключатель в распределительном щитке.

При выборе подобных защитных аппаратов целесообразным будет отталкиваться от фактической нагрузки электроприборов, а также от допустимой нагрузки для всех элементов электропроводки. Все эти приборы обеспечат максимально надёжную защиту не только электропроводки, но и подключённых к сети бытовых электроприборов.

Подключение к сети

Как говорилось выше, существуют три варианта подключения к сети: скрытый, открытый и через распределительную коробку. При каждом варианте будут свои правила и инструкции:

Через распределительную коробку.

Вилка и розетка не нужны. Обязательно надо рассчитать общую мощность приборов и нагрузку на сеть. Данный метод используется редко, поскольку он малоэффективен и связан с рисками перегрузок сети.

Скрытый метод.

Используется во время ремонта. Необходимо проштробить стены и сделать специальные отверстия в них. Туда укладываются провода. Один конец отводится к коробке, а другой – к розетке. В конце все отверстия заделываются так, чтобы их не было видно. Выполняется чистовая отделка. Электророзетку монтируют в непосредственной близости от аппаратуры. Скрытый метод отличается надежностью и безопасностью. Минус в том, что его можно организовать только на этапе ремонтных работ.

Открытый метод.

Организуется в отремонтированном помещении. Кабель прокладывается по стене, вдоль плинтуса. Провода прячут в короб, который декорируют или маскируют.

Во всех перечисленных вариантах главное – ответственный и внимательный подход к работе. Только в таком случае розетка будет установлена правильно, а сплит-системы заработают исправно.

Таким образом, исправность работы кондиционеров напрямую зависит от выбора розетки и качества ее установки. Следует тщательно рассчитать мощность оборудования. Если к розетке подключаются кроме кондиционера другие приборы, необходимо сопоставить полученный результат расчетов с параметрами розетки. Только тогда подключенное оборудование прослужит долго, а его работа не вызовет перегрузки электросети.

Правила и требования

Обычно она находится в рамках 0,8 – 1,8 кВт., смотря какая площадь подлежит охлаждению. 16 — амперная штепсельная розетка – подойдет идеально, но только для небольших помещений.

Лучшим вариантом для холодильной машины будет монтаж отдельной точки питания. Обязательно нужно провести заземление.

Предпочтительно выбрать провода с медью

Обратить внимание чтобы они могли выдержать максимальную нагрузку, которая может поступить одновременно, и были под защитой автомата

Определенных правил, что регулируют размещение розетки, не существует. Каждое помещение рассматривается в индивидуальном порядке.

Имеет значение местоположение мебели и связь с другими электрическими приборами. Мы привыкли, что внутренняя часть кондиционера находиться под потолком, а так как розетка должна находиться вблизи от него, её размещают на 0,3 метра ниже потолка.

Вы в праве разместить точку электроснабжения в другом месте, но должны при этом учитывать куда будет прятаться провод. В большинстве случаев, длина провода составляет меньше 1 метра.

Руководствуйтесь этим параметром при монтаже, чтобы не пришлось пользоваться удлинителем.

Выводы и полезное видео по теме

Поскольку монтаж кондиционера и розеток для него занимает много времени и сил, то и к вопросам его электропитания нужно отнестись максимально серьезно. Перед установкой стоит воспользоваться советами электриков и дизайнеров.

Некоторые рекомендации по монтажу розеток в квартире даны на видео ниже:

Если есть возможность, следует спроектировать расположение индивидуальной розетки и проложить отдельную линию электросети, чтобы обеспечить бесперебойное функционирование климатического оборудования. Это можно делать и на этапе капитального ремонта помещения, и во время установки кондиционера в уже отремонтированной комнате.

Расскажите о том, где и каким образом размещали электророзетку для кондиционера в своей квартире/офисе/доме. Поделитесь нюансами расположения, известными только вам. Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото в находящейся ниже блок-форме.

Выводы и полезное видео по теме

Поскольку монтаж кондиционера и розеток для него занимает много времени и сил, то и к вопросам его электропитания нужно отнестись максимально серьезно. Перед установкой стоит воспользоваться советами электриков и дизайнеров.

Некоторые рекомендации по монтажу розеток в квартире даны на видео ниже:

Если есть возможность, следует спроектировать расположение индивидуальной розетки и проложить отдельную линию электросети, чтобы обеспечить бесперебойное функционирование климатического оборудования. Это можно делать и на этапе капитального ремонта помещения, и во время установки кондиционера в уже отремонтированной комнате.

Расскажите о том, где и каким образом размещали электророзетку для кондиционера в своей квартире/офисе/доме. Поделитесь нюансами расположения, известными только вам. Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото в находящейся ниже блок-форме.
