Инфракрасная пленка для теплого пола: виды пленок, как работает, правила укладки

Вопросы

Что будет, если уложить более мощный, чем это рекомендовано ИК теплый пол (к примеру, 240 Вт кв./м)?

Это вызовет негативные последствия. За счет более интенсивного нагрева линолеум может стать уязвимым на разрыв и мягким, начнет отходить от основания и расширяться. Опаснее всего, что в местах, где уложена термопленка, начнется выделение вредных веществ в довольно больших объемах.

Можно ли к одному терморегулятору подключить два теплых пола?

Можно. Но нужно учитывать их суммарную мощность: она не должна превышать мощности, на которую рассчитан регулятор (3-3,2 кВт). Также стоит понимать, что от регулятора выходит только один датчик температуры пола. Если комнаты сильно отличаются друг от друга теплопотерями, то одинаковой температуры добиться не получится. Поэтому такое подключение рекомендуется использовать исключительно для больших площадей в одной комнате, либо смежных, без дверной перегородки.

Можно ли на один терморегулятор подключить два теплых пола, кабельный и пленочный?

Нельзя. У них разные рабочие характеристики, требующие индивидуальной регулировки.

Выставил рекомендуемую температуру, но пол недостаточно теплый, всего + 28 градусов. Может пленка неправильно работает?

Пол работает правильно. Именно температура в + 28 градусов гарантирует энергоэффективность ИК пола. При выборе более высокой температуры, энергоэффективность станет незначительной. Если вы считает, что пол недостаточно теплый, проверьте его нагрев рукой, и вы убедитесь, что он прогревает как нужно. Поверхность линолеума не должна быть горячей. Если вы хотите получить в доме именно горячий воздух, стоит задуматься о дополнительном обогреве на стены и потолок. Но в любом случае именно теплый пол поможет вам добиться рекомендуемых показателей.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

• мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
• толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
• ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
• полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
• следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
• ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
• карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;

• некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;

• промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
• скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Интересная альтернатива — переносной теплый пол

А нельзя ли вообще обойтись без каких бы то ни было монтажных работ? Теплый пол хочется, и средства на его приобретение выделить готовы, но вот развозить ремонт – ну никак не по душе!

Оказывается, есть решение и для таких «капризов».  Речь идет о мобильной системе подогрева поверхности пола.

Мобильный вариант системы подогрева пола – разместить лучше всего под ковром.

Этот необычный нагревательный прибор выполнен в форме рулона, раскатываемого по полу в нужном для хозяев месте. Он может иметь тканевую основу или представлять собой полимерное пленочное покрытие с электрическими проводниками внутри. В любом случае его не рекомендуется оставлять открытым – да это будет и не комфортно. Такие нагреватели обычно закрываются ковром или половичком, там, где в настоящий момент (или постоянно – в зависимости от образа жизни владельцев) нужен подогрев.

Размеры, мощность – у разных изделий свои, и представлены в немалом разнообразии. Температура нагрева обычно не превышает 30 градусов – этого вполне достаточно.

Решение действительно интересное, но, по мнению автора этих строк – практически по всем пунктам проигрывающее стационарной системе теплого пола. И в первую очередь – по соображениям безопасности эксплуатации.

Для примера взглянем на наиболее комфортную, пожалуй, для применения отечественную модель «Теплолюкс Экспресс».

Инфракрасный переносной теплый пол «Теплолюкс Express»

Этот производитель в своем ассортименте имеет и «классические» электрические теплые полы кабельного и пленочного типа. Но иногда именно мобильное решение становится оптимальным.

Теплые полы больших размеров производитель сразу комплектует сумкой для их переноски.

«Теплолюкс» предлагает, как маленькие «коврики», от полуметра до метра на сторону, так и вполне солидные, способные закрыть большой участок площади комнаты.  Так, модель мощностью 300 Вт представляет собой прямоугольник 2000×1400 мм, а 560 Вт — 2800×1800 мм. Обе эти крупные модели комплектуются удобными сумками для транспортировки.  Материал покрытия – приятный на ощупь искусственный войлок.

Плюсы

• Монтаж не требуется. А с настилом и подключением справится каждый.
• Можно стелить на любое покрытие пола.
• Отличный вариант для общежития, съёмного жилья, для выездов на дачу в межсезонье.
• Спасение при аномальных холодах, при заболевших в семье.

Минусы

• Никакого термостатического управления, нет настроек температуры. Про энергосбережение речи не идет.
• Нельзя полностью исключить поражения током – войлочный слой не может рассматриваться как «броня», гарантирующая целостность находящегося под опасным напряжением проводника при, например, уроненном тяжелом или остром предмете.
• Нельзя укладывать на поверхность, имеющую сильные неровности.
• Лучше не рассматривать, как долгосрочный спасительный вариант – все равно стационарный пол, тот же инфракрасный пленочный – и выгоднее, и безопаснее, и «здоровее», и комфортнее.

переносной теплый пол Теплолюкс Express

Голосование

Что бы вы выбрали или посоветовали?

Инфракрасный переносной теплый пол «Теплолюкс Express»

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Стержневой, кабельный или пленочный теплый пол?

Инфракрасные полы бывают трех видов: стержневые, пленочные и кабельные. Мы уже обсудили особенности пленочных полов, но нельзя не упомянуть о стрежневом виде. Эта система состоит из графитово — серебряных стержней в медной оболочке, скрепленных проводами, подводящими электричество. Такие системы нуждаются в стяжке, а в остальном работают с тем же успехом, что и пленка.

Стержневые маты продаются в рулонах

Кабельная система состоит из греющегося кабеля, который укладывается, как и пленка, под финишное покрытие. Кабель можно не заливать стяжкой.

Кабель прокладывается по поверхности пола, закрепляется на сетке зажимами и может не заливаться стяжкой

Пленка быстрее дает необходимую температуру в помещении, но кабель нагревается сильнее, так что если вам нужен очень теплый пол – выбирайте кабель.

В плане укладки выигрывает пленка. Она монтируется быстрее стержневого или кабельного варианта и в ремонте она более удобна. Поврежденный элемент просто заменяется, а вот кабель придется извлекать полностью, а для ремонта стрежневых матов разбивают стяжку.

Преимущества инфракрасного подогрева полов

По сравнению с водяным или электрическим нагревом полов, специалисты отмечают следующие плюсы ИК систем отопления:

• Тонкая толщина и малый вес;
• Установка в любых помещениях (водяные запрещены в многоквартирных домах);
• Монтаж под все типы напольных покрытий;
• Экономия места и высоты (кабеля повышают пол примерно на 5 см, водяные конструкции до 20 см);
• Укороченное время нагрева, быстрое регулирование температуры – за секунды;
• Однородное распределение тепла, так как нагревательные элементы размещены близко друг к другу;
• Гибкая, прочная и надежная конструкция;
• Секционная работа элементов, если одна группа выходит из строя, остальные продолжают греть;
• Несложная установка, разбор и переустановка в другое место;
• Отсутствие обслуживания, инструменты и монтаж дешевле, легко разобраться как установить своими руками;
• Возможность полной замены центрального отопления в теплых странах;
• Долговечность. Лучшие производители гарантируют длительный срок службы, до 50 лет;
• Нагревание поверхности пола, а не воздуха, в помещении легко дышать;
• ИК излучение не образует пыли, конденсата и плесени, не генерирует статическое электричество;
• Инфракрасные волны как солнечные лучи, не вредят организму, а приносит пользу здоровью.

Последний пункт интересует многих. Известно, что солнце в чрезмерных дозах опасно, вызывает тепловые удары с тяжелой симптоматикой. Так на человека действуют коротковолновые лучи.

В системе инфракрасного отопления длина волны продолжительная, равномерная и постоянная. Такое воздействие на организм мягче, положительно влияет на психоэмоциональное состояние. Ионизация воздуха, отсутствие конденсации и пыли, улучшают «климат» в домашних условиях, делают его приятнее. Людям с проблемами дыхания комфортнее дышать, но надо понимать, что болезни не исчезнут. Это просто теплый пол, ошибочно считать его источником здоровья.

Критерии выбора

От грамотного выбора комплектующих для системы обогрева будет зависеть, насколько долго прослужит и будет ли пол подвержен механическим повреждениям. Нужно учитывать особенности будущего напольного покрытия и общие характеристики комнаты.

При подборе учитывают следующие параметры:

1. Толщина пленки. Показатель зависит от параметров полимера и карбонового слоя. Чем больше толщина, тем выше уровень защиты от механического воздействий.
2. Ширина рулона. Если у материала достаточная ширина, он меньше перегревается и лучше отдает тепло. Этот параметр также влияет на простоту и скорость монтажа.
3. Скорость прогрева. Качественные модели подобного пола имеют скорость отдачи тепла от 5 до 10 секунд.
4. Устойчивость к высоким температурам. Типовые изделия выдерживают температуру до +80 градусов, максимально устойчивые — до +130 градусов.
5. Наличие токопроводящих полос, которые должны быть изготовлены из сплава меди и серебра. Чем больше последнего компонента, тем качественнее конструкция.
6. Мощность. Этот параметр варьируется в пределах 130–450 Вт/м2. Все зависит от площади пола, его материала. Для ламината и линолеума показатель — в пределах 160 Вт/м2, для керамогранита — от 220 Вт/м2.

При оценке качества материала важно учитывать следующие нюансы:

в пленке не должны находиться инородные частицы, мусор или присутствовать пятна;
нельзя брать расслаивающуюся пленки;
края рулона должны быть ровными;
важно проверить равномерность печати углеродного слоя;

• нужно уметь различать типы материалов: прозрачный для хорошей склеиваемости и матовый для высокой теплоизоляции.
• в проводке стержневого теплого пола нужно тщательно проверить качество изоляции.

Технические характеристики

Рассчитайте количество материала перед укладкой теплого пола

Определиться, сколько материала потребуется для того, чтобы выполнить монтаж инфракрасного тёплого пола своими руками, нужно ознакомиться с его техническими данными.

Знание этой информации позволит узнать, что ещё необходимо для правильной работы системы. Итак, современные системы плёночного напольного покрытия имеют следующие характеристики:

1. Современный греющий материал продаётся рулонами, длина которых может достигать 50 м.
2. Ширина при этом находится в диапазоне 0,5 – 1 м.
3. Электрический пол подключается к розетке с напряжением 220 В.
4. Минимальное потребление за сутки в среднем составляет 20 Вт/м2.
5. Максимальный коэффициент 21 0Вт/м2.
6. Материал достигает максимальной температуры в 50 градусов за 2 – 3 минуты после того, как был включен.
7. 1 рулон плёночного пола весит около 50 кг.

Производители рекомендуют придерживаться эксплуатационных характеристик, поэтому для оптимального нагрева помещения, советуют класть не менее 75% от всей поверхности пола.

В таком случае финансовая выгода от его использования за счёт экономии на другом типе обогрева составит больше 25 %.

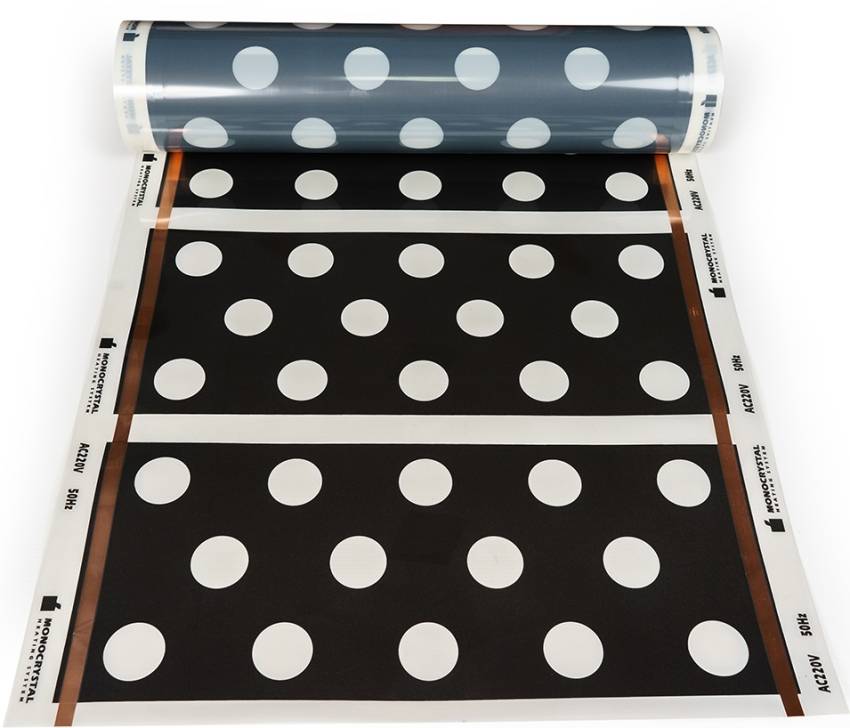

Теплый пол инфракрасный пленочный Monocrystal

Компания Monocrystal располагается на Украине и является единственным производителем ИК полов на территории СНГ. Благодаря южнокорейским технологиям, которые используются в процессе изготовления ИК пленок, продукция от этого бренда заняла уверенную позицию на строительном рынке.

Основное отличие моделей Monocrystal заключается в том, что в них отсутствует серебряная паста. Для достижения необходимого электрического контакта продукция от украинского бренда оснащается более толстой прослойкой углеродной пасты. Таким образом, достигается стабилизация между медной шиной и нагревательным устройством.

Рассмотрим основные технические характеристики ИК полов Monocrystal:

ширина пленки – от 30 до 60 см;

Специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл»

• шаг – 20–25 см;
• питается от электрической сети со стандартным напряжением (220В);
• максимальный показатель мощности – до 200 Вт/м²;
• максимальная температура нагрева материала достигает 50°C.

Эксплуатационный срок ИК пленки от производителя Monocrystal составляет 10 лет. Модельный ряд включает в себя следующие разновидности: линейная, перфорированная, сплошная. Перфорация организовывается для совместимости с плиточным напольным покрытием. Пленочные теплые полы под плитку пользуются широкой популярностью у покупателей.

Что такое инфракрасная пленка?Плюсы и минусы материала

Обогрев ик пленкой возможен как для всего дома, так и локально (чаще на балконе, кухне или ванной комнате). Принцип действия ее основывается на излучении длинноволновых инфракрасных волн, которое нагревает все имеющиеся в помещении твердые поверхности, которые в свою очередь греют воздух.

Достоинства и особенности ик пленки:

• простота и оперативность монтажа;
• отсутствие необходимости обустройства стяжки – сверху пленочного покрытия сразу укладывают ламинат, плитку или ковролин;
• не увеличивает высоту помещения;
• надежность материала, экономия почти 20 % электрической энергии по сравнению с другими системами отопления;
• возможность установки регулятора нагрева;
• способность устранять малоприятные запахи;
• инфракрасная пленка не сушит воздух, влажность остается на одном уровне;
• материал не дает аллергического эффекта.

Из минусов можно выделить только зависимость работы инфракрасной пленки от электричества, это неудобно, если дома постоянные скачки напряжения. В такой ситуации нужно дополнительно установить защитное реле напряжения.

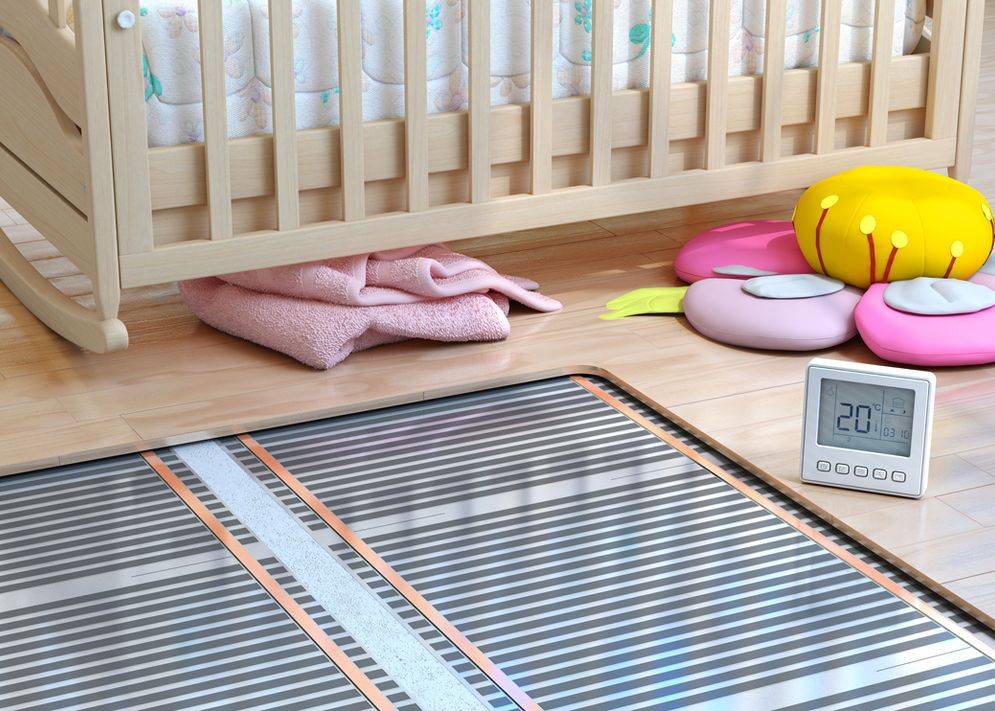

Что такое инфракрасный пленочный теплый пол

Инфракрасное пленочное покрытие представляет собой рулонный материал. Это карбонатная паста, что запаяна в полиэстеровую или полипропиленовую пленку. По краям устанавливаются специальные токопроводящие шины. Чаще всего это полосы из серебра и меди. Именно по ним передается электрический ток. После того, как он проходит через карбон выделяется тепло.

Токопроводящие полосы собираются в секции, между каждой из них присутствует разделительная полоса. По ней удобно разрезать материал. Преимущество такой системы заключается в том, что если одна полоса выйдет из строя, то все остальные будут продолжать работать.

Пленочные типы пола безопасны для здоровья человека. Инфракрасный теплый пол не формирует электромагнитные волны. За счет прогрева мебели температура воздуха в комнате ниже, но при этом она достаточно комфортная. При нагреве предметов не происходит движение воздуха, поэтому пыль не поднимается. Это минимизирует риск развития аллергической реакции. Такой тип напольного покрытия полностью нейтрален. Он не создает никаких шумовых, химических и механических воздействий.

Как выбрать подходящий вариант

Обширная товарная линейка пленки озадачит любого потребителя. При выборе следует придерживаться первоначальных данных помещения, в котором будет устанавливаться обогрев. К примеру, в доме имеется своя система отопления, только одна из дальних комнат, в которой находится детская, обогревается недостаточно.

Можно найти простой выход. Под напольное покрытие из ламинатной доски устанавливается сплошная инфракрасная пленка. Можно ограничиться согревающим ковриком из инфракрасной пленки, но он представляет собой обогреватель, и малыша без контроля возле него оставлять не рекомендуется.

Если нет желания перестилать пол – ограничьтесь греющими плинтусами. Даже стены лоджии можно оснастить такими панелями, но самый лучший вариант – инфракрасная пленка в виде панелей для потолка.

Технология монтажа

Настилание пленки

После завершения подготовки можно начинать монтаж теплого пола на основание.

Для этого нам понадобятся такие инструменты:

1. Нож или ножницы для резки пленки.
2. Плоскогубцы для фиксации зажимов.
3. Отвертка для подключения проводов к контактной группе терморегулятора.

Пленку режем только по намеченным линиям, как показано на фото

Укладываются нагревательные элементы по такому алгоритму:

1. Используя острый нож или ножницы, разрезаем рулон термопленки на фрагменты нужной длины. Резать нужно исключительно по линии отреза, обозначенной на материале, иначе будут повреждены нагревательные элементы.
2. Полосы с нагревательными элементами укладываем на основание так, чтобы медные токопроводящие шины были расположены внизу.
3. Края полосы фиксируем на полу с помощью скотча (можно дополнительно использовать строительные скобы). Также скотчем склеиваем полосы между собой во избежание смещения.

Фиксация пленки скобами

1. Следующий этап – подключение к электрической сети. Берем контактный зажим, вставляем его так, чтобы одна часть находилась между пленкой и контактной полосой из меди, а затем фиксируем деталь плоскогубцами.

Контактный зажим и его крепление

Схематическое изображение основных операций по подключению

1. Контактный провод зачищаем, вставляем в крепление зажима и фиксируем, обжимая плоскогубцами. Второй конец провода через штробу в стене заводим к месту установки терморегулятора.

Укладка контактных проводов

1. При подключении нескольких полос соединять их проводами нужно параллельно, т.е. левые контакты с левыми, правые – с правыми (см. схему). Чтобы не путаться, лучше приобрести провода двух цветов, тогда при монтаже системы будет ясно, что где находится.

Схема подключения пленок к терморегулятору

Изоляция зажима

1. Все места присоединения проводов оборачиваем битумной изоляцией и плотно обжимаем руками. Этого вполне достаточно для эффективной защиты подключения от попадания влаги.
2. Также изолируем свободные концы токопроводящих шин.

Битумная изоляция на концах шин

После того как все контакты будут присоединены и заизолированы, приклеиваем скотчем свободные края инфракрасной пленки. На очереди – подключение системы.

Сборка системы управления

Помимо укладки пленочных нагревателей сборка системы обогрева включает и другие операции:

Система, готовая к подключению

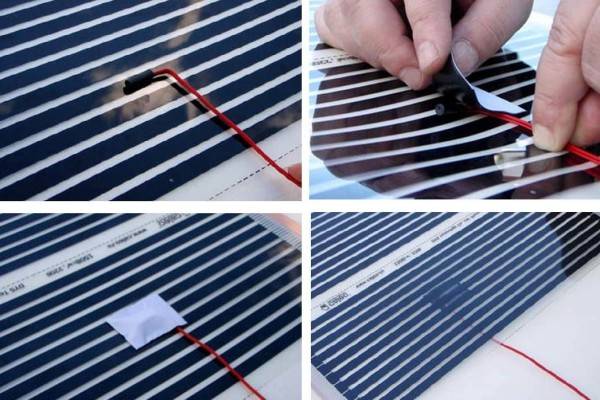

1. Для контроля температуры пола в середине одной из полос монтируется термодатчик. Датчик наклеивается снизу – для этого и под него, и под контактный провод в теплоизоляционной подложке вырезаются отверстия.

Крепление датчика на изнаночной стороне

Для кабель-канала с проводом от датчика можно заранее проделать штробу в полу

1. На стену в предварительно проделанное отверстие монтируется основание терморегулятора внешне напоминающее стандартный подрозетник.
2. Контакты провода, идущего от термодатчика, вставляются в специальные клеммы терморегулятора.

Процесс подключения терморегулятора

1. К другим клеммам присоединяются провод питания (от розетки или щитка) и монтажные провода, соединяющие контакты пленок теплого пола.
2. Выполняется установка терморегулятора в гнездо на стене, после чего проверяется работоспособность системы. Для этого подается напряжение, выставляется необходимая температура и контролируется степень нагрева.

Так система подключается к терморегулятору

1. Если все в порядке, далее инструкция предполагает укладку звукоизоляционной подложки под ламинат или другой отделочный материал. Естественно, желательно, чтобы эта подложка была совместима с системами теплого пола.

1. Финальный этап – укладка напольного покрытия. Перед этим желательно заделать штробы в стенах, через которые провода заводились к терморегулятору.

Монтаж ламината

При должной сноровке весь процесс (естественно, не включая подготовительные операции, которые могут быть очень трудоемкими) занимает несколько часов. Вместе с укладкой ламината или линолеума вполне реально управиться с работой за полтора-два дня.

Плюсы и минусы пленочного пола

Сначала о приятном. Достоинства этой системы обогрева многообразны, перечислим лишь некоторые из них:

Низкая цена. В самом деле, такой материал стоит относительно недорого. В зависимости от производителя и материала изготовления, стоимость за 1 кв.м составит от 350 до 1300 рублей. Для сравнения, материал и монтаж теплого водяного пола обойдется в два-три раза дороже.

Низкое потребление электричества. Самый мощный пленочный пол потребляет около 200 Вт на каждый квадратный метр площади. В среднем, это значение ниже: 150 Вт на м2. Если сравнить с «прожорливостью» кабельного пола (180-220 Вт) – выгода очевидна. Про классический водяной пол можно и не говорить: расход газа на подогрев воды, плюс потребление электроэнергии циркуляционным насосом – получается приличная сумма.

Читайте такте: Самый экономичный из всех — Теплый водной пол!

Простота монтажа. Зная основные правила, уложить пол с подогревом сможет практически любой хозяин.

Полезные свойства. Да, это не миф и не чудо. Пленочный пол ионизирует воздух, убивает неприятные запахи, создает благоприятный микроклимат в любом помещении.

Как видно, положительных качеств настолько много, что хочется сию минуту бежать за покупкой. Однако было бы нечестно умолчать о недостатках этих систем. Итак, что же «неудобного» в теплом пленочном полу?

Мебель ставить сверху нельзя. Это актуально для биметаллического материала, углеродный пленочный теплый пол не столь требователен. Минус очевиден: если в комнате планируется возможность перестановки, то трудно угадать, на какой участок пола можно стелить пленку, а на какой нельзя.

Нужна ровная поверхность. То есть, потребуются дополнительные затраты на выравнивание поверхности. Представьте ситуацию, когда пленка лежит на неровности и продавливается покрытием. Пробивается изоляция, происходит короткое замыкание. Как результат – возгорание. Крайне неприятная штука.

Некоторые работы нельзя выполнить самостоятельно. Вы можете подготовить поверхность, постелить пленочный пол, даже подключить к нему кабель питания. Но вот установку терморегулятора, УЗО и контроль качества может выполнить только квалифицированный электрик.

Разобравшись с достоинствами и недостатками, можно рассмотреть, под какое покрытие можно стелить пленочный теплый пол.
