Паровое отопление в частном доме и на даче на базе печи или котла

Материалы и оборудование

Чтобы качественно обустроить паровое отопление, требуется подготовить:

  • теплообменник;
  • радиаторы;
  • трубы (желательно стальные оцинкованные, медные);
  • редукционный клапан;
  • кронштейны;
  • вентили;
  • хомуты, колена, крепеж;
  • сварочный агрегат;
  • гидравлический затвор;
  • редукционно-охладительное устройство;
  • насос;
  • емкость для сбора конденсированного пара.

Радиаторы для парового отопления выбирают в соответствии с характеристиками материала, из которого они произведены, с учетом рабочей температурыИсточник otoplenieblog.ru

Теплообменник

При возведении печки из кирпича теплообменное устройство придется заказать либо сделать собственными силами. Для этого потребуется сварочный аппарат, металлические трубы. Толщина стенок последних должна быть больше 2,5 мм. С помощью сварки их необходимо соединить в виде змеевика. Вдобавок стоит позаботиться о герметичности стыков

При этом важно учитывать, что 1 м2 поверхности изогнутой спирали отдает около 9 кВт

Впоследствии создания конструкцию важно проверить на проницаемость: заполнить керосином, затем места швов обвести мелом. Потемнение последнего будет свидетельствовать о проникновении в теплообменник горючей жидкости. Потому применять такой прибор для отопления паром недопустимо

Потому применять такой прибор для отопления паром недопустимо.

Самостоятельное изготовление теплообменника под силу только людям, имеющим определенные навыки, инструменты и знанияИсточник heatylab.com

Процесс монтажа

Паровое отопление в частном доме от печи следует монтировать таким образом:

  • При возведении печки уложить теплообменник в топочное пространство. Если печное устройство планируется использовать под варку, сверху не должно оставаться труб.
  • Установить радиаторы, подсоединить к ним трубопровод. Для обеспечения в дальнейшем естественной циркуляции нужно соблюдать уклон (3 мм на 1 м).
  • Все конверторы снабдить кранами, предназначенными для удаления воздуха.
  • С целью безопасности перед каждой батареей поставить запорный кран либо один на всю систему.
  • В начале контура установить охладительное устройство, редукционный клапан.
  • Присоединить емкость для накопления конденсата. С нее вода под углом будет перетекать назад в теплообменник. Применять мембранный расширитель нежелательно: он не рассчитан на температуру больше 85°С.
  • При использовании принудительной циркуляции прямо перед печкой (в обратном контуре) установить насос.

Если отопление планируется производить твердым топливом (например, дровами), то для монтажа системы обязательно требуется применять металлические трубыИсточник 1poteply.ru

Принцип работы газового двухконтурного котла

Газовые котлы для отопления дома, напольные двухконтурные, являются идеальным решением для организации горячего водоснабжения и отопления. Они построены так, что объединяют в себе сразу два устройства – это газовый котел и газовый проточный водонагреватель. Для того чтобы обеспечить нагрев горячей воды и теплоносителя, оборудование оснащается совмещенными или раздельными теплообменниками. Нагревает жидкости самая обычная газовая горелка.

Устройство газового двухконтурного котла отопления с двумя теплообменниками.

Двухконтурные напольные газовые котлы состоят из следующих элементов:

  • Горелка – обеспечивает нагрев воды и теплоносителя;
  • Один или два теплообменника – в них циркулируют вышеуказанные жидкости;
  • Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе;
  • Трехходовой клапан – переключает двухконтурный напольный газовый котел из работы в режиме отопления в режим подготовки горячей воды (и обратно);
  • Камера сгорания – здесь горит газ, вырабатываемое тепло передается в теплообменник.

Также в конструкции присутствуют многие другие узлы – это электронные датчики, система розжига, предохранительные клапаны, спускники воздуха и многое другое.

Обратите внимание, что горячая вода и теплоноситель в напольных двухконтурных газовых котлах никогда не смешиваются – они находятся в разных контурах. Схемы работы двухконтурных котлов

При повороте крана ГВС контур отопления отключается

Схемы работы двухконтурных котлов. При повороте крана ГВС контур отопления отключается.

Принцип работы таких котлов, несмотря на пугающую изобилием модулей конструкцию, достаточно прост. Газовая горелка нагревает теплоноситель, который циркулирует по отопительной системе, передавая ей тепло. Как только температура жидкости достигнет заданного предела, оборудование перейдет в режим ожидания – пламя потухнет, автоматика продолжит внимательно отслеживать температуру в системе.

Как только температурные датчики зафиксируют падение температуры, в горелку подастся газ, а система розжига выполнит его поджигание. Так происходит неограниченное число раз – в зависимости от выставленной температуры. Причем существует два типа контроля:

  • По температуре теплоносителя;
  • По температуре воздуха в помещениях.

В последнем случае можно задать в двухконтурном напольном газовом котле определенную температуру воздуха, а оборудование будет своими силами поддерживать заданный параметр.

В некоторых котлах присутствует погодозависимая автоматика, контролирующая параметры атмосферы за пределами помещения – для этого за пределами дома устанавливаются температурные датчики.

Когда мы открываем кран с горячей водой в ванной комнате или на кухне, умная электроника напольных двухконтурных газовых котлов фиксирует ток воды – срабатывает трехходовой клапан, в результате чего часть теплоносителя начинает циркулировать через вторичный теплообменник, нагревая проходящую сквозь нее водопроводную воду. Отсюда она отправляется к точкам водоразбора.

Благодаря электронной модуляции пламени, температура воды в контуре ГВС остается стабильной, независимо от напора в водопроводе, количества открытых кранов и давления в газовой трубе

Обратите внимание, что в период работы контура ГВС, отопление остается отключенным – приоритет устанавливается за горячим водоснабжением (по такому принципу работают все двухконтурные напольные котлы)

Как только мы закрываем кран, трехходовой клапан автоматически переключает оборудование в режим работы контура отопления. Если теплоноситель уже успел остыть, горелка продолжает свое дело, вырабатывая тепло для отопительной системы. Если с температурой все нормально, оборудование переходит в режим ожидания.

Многие двухконтурные газовые котлы не являются энергонезависимыми – для работы автоматики, циркуляционного насоса и трехходового клапана необходима электроэнергия. Исключение составляют агрегаты с механическим управлением.

Монтаж парового отопления в частном доме

Перед монтажом системы нужно рассчитать площадь комнат, определить расположение радиаторов, запорно-регулировочной арматуры, фильтров и других составляющих конструкции.

Далее следует выбрать вариант разводки отопления:

  1. Верхний способ. Подразумевает монтаж паропровода выше устройства отопления. От котла опускаются трубы к батареям, а конденсатопроводные системы укладываются по полу.
  2. Нижний способ. Трубы паропровода прокладываются ниже агрегатов отопления.
  3. Смешанный вариант подразумевает укладку трубопровода чуть выше батарей, в остальном система повторяет верхний способ монтажа.

Чтобы облегчить работы по монтажу, необходимо заранее нарисовать схему обустройства с указанием всех элементов системы, длины и диаметра трубопроводов, количества радиаторов и пр.

Рассмотрим, как провести паровое отопление в частном доме своими руками:

  • Подготовить плоскости, поверхности для монтажа оборудования: усилить стены, выровнять поверхность пола. Затем монтаж креплений для радиаторов, фиксация батарей. Рекомендуется располагать радиаторы под окнами, это исключит появление сквозняков, запотевание окон и сдвинет «точку росы» за пределы оконных проемов.
  • Установить на бетонное основание парогенератор. Полы нужно застелить негорючим материалом, чтобы предупредить возможность возгорания. Котел лучше монтировать в подвале, чтобы пар поднимался вверх. При формировании теплых полов предпочтение отдается двухконтурному котлу, разделяющему работу для обогрева контура в теплых полах и системе навесных радиаторов. Парогенератор в этом случае монтируется выше поверхности пола.
  • Расширительный бак монтируется в самой высокой точке отопления. Фиксация на специальные крепежи, зона расположения в магистрали между парогенератором и батареями отопления. Специалисты советуют монтировать расширительный бак открытого типа на максимально близком расстоянии от отопительного котла.
  • Теперь монтаж трубопровода. Начальная точка соединения – парогенератор, затем труба проводится к первой отопительной конструкции, потом соединение отводов, вводов. Точно так же подключаются все последующие трубы. Соединение в магистраль проводится с наклоном в 3 мм на 1 м – это нужно для естественной циркуляции теплоносителя.
  • Каждый радиатор оснащается краном Маевского для устранения воздушных пробок, а перед парогенератором монтируется накопительный бак для сбора конденсата, откуда жидкость будет перетекать в котел для нагревания и последующей циркуляции.

Замыкается вся магистраль также на отопительном котле – получается закрытый контур. Чтобы устранить возможность засорения системы, на котел монтируется фильтр. Также на котел монтируется насос для перегонки конденсата, патрубок от котла к насосу подбирается так, чтобы диаметр патрубка был меньше диаметра остальных труб. На выходе из котла устанавливается манометр, клапан сброса излишков давления.

Остается дополнить магистраль узлом слива/залива воды, проверить систему на работоспособность, протечки и можно запускать оборудование в постоянную циркуляцию. Несмотря на простоту монтажа, необходимо тщательно выверять все параметры агрегатов и просчитывать длину трубопроводов.

Просчитывая, сколько стоит провести паровое отопление, следует брать в учет цену основных узлов, вспомогательных элементов, приборов измерения и контроля. Заказывая услугу в компании, хозяину придется выложить от 300$ при условии уже закупленного оборудования, радиаторов и прочих составляющих системы.

Основные компоненты паровой системы

Оборудование и материалы:

  • паровой генератор (котел);
  • батареи (радиаторы);
  • приборы измерения и контроля;
  • насос;
  • коллектор для аккумуляции конденсата;
  • запорно-регулирующая арматура.

При формировании системы своими руками нужно помнить, что все элементы обязаны выдерживать крайне высокую температуру нагревания. Например, для пара не подходит мембранный расширитель с максимальной температурой +85 С, нужен накопитель с пограничными показателями температуры от +100 С.

Если система оборудована от печи, то дымоход будет засоряться чаще, поэтому чистке нужно уделять более тщательное внимание. Печь с теплообменником можно использовать для приготовления пищи, но только в холодное время года

Летом, затапливая печь, хозяин получит циркуляцию теплоносителя в системе отопления, а это неудобно, неэкономично. Специалисты рекомендуют устанавливать в кухне отдельный прибор для приготовления пищи в летнее время, а печь использовать в холодные сезоны.

Почему собственно печное паровое теплоснабжение

Никто не заставляет именно возводить печь, чтобы сменить ею котел. Однако если печь уже есть, то ставить котел несколько нецелесообразно. Причин этому одновременно несколько:

  • дровяное отопление или углем обойдется не очень дорого, чем остальными видами топлива;
  • снос печи может вызвать добавочные траты по ремонту, а в некоторых случаях даже капитального;
  • управление паровым теплоснабжением ручное, а это означает, полностью исключается риск выхода из строя автоматики;
  • теплоснабжение на дровах – это самый хороший вариант для деревенского приватного дома или для дачного домика;
  • если газ могут выключить, то печь прекращает работу исключительно при отсутствии дров или угля, а это уже на совести хозяина.

Паровое отопление в частном доме

Применяемые отопления, в частных домах, весьма разнообразны. Оно может быть паровым, водяным, отопление с применением электрических приборов. Какой способ считается наиболее эффективным? Это зависит от каждого конкретного случая. В данном случае мы рассмотрим  паровое отопление в частном доме.

Уже само название говорит нам, что принцип работы парового отопления  основан на процессе циркуляции пара в отопительной системе. Вода нагревается специальным нагревательным приборам да состояние пара, который затем по магистралям доставляется до обогревательных приборов и таким образом отапливается помещение.

Данный вид не столь популярен, однако является востребованным и его применение  не менее актуально, благодаря своей эффективности и простоте в эксплуатации.

Преимущества и недостатки парового отопления в частном доме

К преимуществам данного типа отопления можно отнести:

  •  использование труб небольшого диаметра;
  • совсем незначительные теплопотери;
  • быстрое нагревание теплосистемы;

Все это позволяет значительно экономить при монтаже паровой системы, сделайте  ее компактной и эстетической.  Благодаря большой теплопроводности достигается быстрое обогревание помещения. А применение труб небольшого диаметра, позволит Вам значительно сэкономить средства.

Однако наряду и с преимуществами, есть и весьма существенные недостатки, на которые следует обратить внимание при выборе системы отопления:

  1. низкая долговечность;
  2. риск получения термических ожогов, при соприкосновении с обогревательными   элементами;
  3. затруднен контроль и регулировка ;
  4. повышенная шумность.

Трубопроводы, при паровом отоплении, имеют высокую температуру нагрева, которая может достигать более 1000 С

В связи с этим нужно проявить максимум внимание безопасности такого вида отопительной системы. Особенно при монтировании ее в помещении,  где есть маленькие дети!

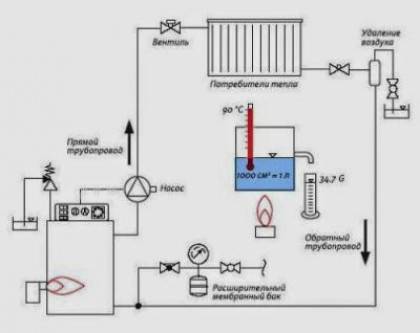

Схема парового отопления частного дома

Как и любое строительство, будь то грандиозное, или же маленькое, начинается с проекта, так и схема парового отопления в частном доме, в идеальном варианте, должна составляться  на стадии проектирования его строительства, учитывая специфику теплоносителя.

От правильности ее проектирования и будет в дальнейшем зависеть  работа всей системы отопления.

Как правило, она состоит из:

  •  котла — преобразователя воды в пар;
  • трубопроводов, по которым движется агрессивная среда;
  • отопителей;
  • запорной арматуры;
  • приборов для контроля.

В зависимости от того, как конденсат возвращается  в котел, система  бывает открытого типа  и закрытого. Для закрытой системы характерен возврат конденсата самотеком, через широкую трубу. При открытой  — конденсат, скопившейся в специальном баке, перекачивается насосом.

Возможен однотрубный и двухтрубный вариант отопительной системы. Однотрубный —  является более экономически выгодным и прост в монтировании. Однако при двухтрубной системе создается меньше шума, при циркуляция теплоносителя.

 Котел парового отопления

Самым главным составляющим системы отопления, конечно же, является котел. Он должен наиболее эффективно выполнять свою функцию. К его выбору нужно подойти очень тщательно.

В зависимости от отапливаемой площади  помещения, должен быть подобран и соответствующий мощности котел.

Если мощности будет недостаточно, то помещение будет плохо обогреваться. Большая мощность котла приведет к перерасходу топлива.

 Трубы для парового отопления

Выбор трубопроводов для парового отопления зависит от возможностей и пожеланий  владельца жилого помещения.

Обычно они бывают

  1.  стальные, что  позволяет вести сварочные работы. Они относительно дешевые и прочные в эксплуатации. Но у них низкая антикоррозийная стойкость
  2.  оцинкованные и нержавеющие. Они обладают повышенной коррозионной стойкостью. Но и значительно превосходят в цене;
  3. медные трубы очень хорошо выдерживает повышенное давление и температуру. Монтируется они посредством пайки. Их можно смело заделывать стену. Однако, они являются дорогостоящих вариантом трубопроводов;
  4.  металлопластиковые и полипропиленовые трубы постепенно вытесняет все вышеперечисленные. Они легче и с ними удобнее работать. Они не требуют покраски и присоединении их не нужно пользоваться сваркой.

 Важно учесть

Если вы решили  смонтировать паровое отопление своими руками , то необходимо учитывать все нюансы данной системы.

В этом видео Вы познакомитесь с некоторыми особенностями паровой системы отопления

Полезные советы

При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:

  • Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
  • Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
  • Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
  • Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
  • При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
  • С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.

Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.

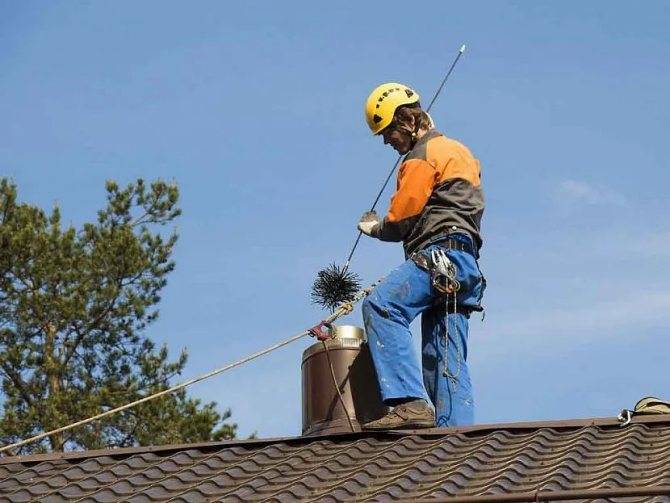

Дымоход печки со встроенным теплообменником загрязняться быстрее, чем у обычной печи, потому чистить его требуется чаще Источник roof-tops.ru

Особенности систем низкого давления

Распространенный вариант такой системы – замкнутый, с использованием самотечного возврата в котел конденсата, который заполняет трубы не полностью, при этом применяется верхняя разводка труб.

Сначала систему заполняют водой до необходимого уровня, после этого начинается нагрев. Конденсат стекает по общему стояку и при достижении заданного уровня вытесняется в котел.

В такой же системе с нижней разводкой рекомендуется устанавливать трубы с небольшим уклоном в направлении перемещения пара, чтобы снизить шумовые эффекты. В месте отвода конденсата устраивают петлеобразный гидрозатвор, препятствующий перемещению пара на магистраль конденсации.

Скорость пара в таких системах должна быть умеренной, не более 0,14 м/с. Иначе пар будет захватывать и частички влаги, скопившейся на стенах. В результате система работает с большим шумом, повышается риск возникновения гидроударов.

Комбинированную разводку, т.е. сочетание верхней и нижней разводки, применяют, если трубы прокладывают под полом верхнего или среднего этажа дома. Просвет труб, по которым вода возвращается в котел, в этом случае будет закрыт конденсатом.

Если давление в системе превышает 0,02 МПа, ее следует сделать открытой. Воздух удаляется через накопитель для конденсата, а чтобы систему не покидал пар, ставят конденсатоотводчик или гидрозатвор. Воду из накопителя перекачивают насосом в теплообменник, что позволяет установить накопитель ниже уровня, на котором находится теплообменник.


Теплоноситель для отопления частного дома с котельной нагревается в теплообменнике, расположенном в котельной. По достижении рабочей температуры пар перемещается в коллектор, разделяющий поток на два контура: для основных помещений и для котельной (+)

Схемы для возведения печи отопления

Схема печи с варочной поверхностью

Прежде всего необходимо определиться с функциональными возможностями будущей печи. Будет ли она служить только для нагрева теплоносителя или иметь другие возможности. Чаще всего кирпичная печка с водяным отоплением делается вместе с варочной поверхностью, что очень актуально для загородных домов.

Также дополнительно рекомендуется сделать сложную систему дымоходных каналов. При прохождении по ним горячих угарных газов будут нагреваться стенки, а тепло передаваться в помещение. Однако они могут занимать до 70% от всего объема печи, что не всегда возможно для домов с небольшой площадью.

Порядовка простой печи

Как сделать отопление от печки «с нуля» своими силами? Прежде всего нужно определиться с ее месторасположением. Боковые стенки конструкции будут аккумулировать тепло и передавать воздуху в комнате. Только тогда отопление частного дома от печки будет по-настоящему эффективным.

Теплообменник должен располагаться в топочной камере в ее задней части. Его необходимо изготовить самостоятельно или заказать по чертежам. Увы, но отопление частного дома от печки не имеет заводских теплообменников. Их конфигурация полностью зависит от конструкции печи, ее размеров.

Пример банной печи

После выбора определенной схемы можно приступать к строительству печи. Оптимальным вариантом будет приобрести уже готовую стальную модель и обложить ее защитным слоем огнеупорного кирпича. Но если нужно действительно большие и мощные печки для дачи с водяным отоплением – рекомендуется сделать ее самостоятельно.

Строительство печки для отопления дома на дровах начинается с возведения фундамента. Он не должен быть привязан к общедомовому. Для этого нужно залить бетонную стяжку в грунте, а ее высота должна быть выше уровня пола на 5-7 см. Затем можно приступать непосредственно к возведению конструкции:

  1. Согласно выбранной схеме укладываются первые ряды до зольника.
  2. Устанавливается дверца поддувала и облаживается кирпичом. Ее стандартный размер равен 19,5*24 см, изготавливается из чугуна.
  3. По такому же принципу делается камера сгорания.
  4. Дымоход лучше всего установить готовый круглого сечения. Так паровое отопление от печки будет эффективнее – отсутствие вихревых потоков газа не скажется на тяге.

Для топочной укладки камеры и зольника лучше всего использовать шамотный огнеупорный кирпич. Облицовку печи можно выполнить обыкновенным силикатным, так как он обладает хорошей теплоемкостью.

Котлы для устройства парового отопления

В качестве источника тепловой энергии в таких системах может использоваться дровяная печь или специальный котел для парового отопления. В случае использования печи нужно заранее рассчитать и запроектировать теплообменник. По сути, это змеевик из металлических труб, встраиваемый в конструкцию печи. Для выработки 9 кВт тепловой энергии понадобится теплообменник с поверхностью площадью 1 м². При увеличении площади постройки повышаются габариты теплообменника.

Для устройства парового отопления в частном доме не применяют промышленные паровые котлы на газе. Для этих целей подходят водотрубные модели нагревательного оборудования, потому что они самые эффективные. Но также можно применять дымогарные, жаротрубные и комбинированные модели котлов.

Также для парового обогрева дома можно использовать самодельный котел, работающий на отработанном масле. Однако этот вариант более приемлем для обогрева подсобных помещений, например, гаража. В продаже есть котлы, которые работают на природном газе, жидком или твердом топливе, а также комбинированные агрегаты. Кроме этого, есть электрические модели котлов, которые выгодно использовать в комплексе с двухтарифными счетчиками.

Тепловые насосы воздух-воздух для отопления частного дома

Расчет мощности котла

Перед тем как сделать паровое отопление, рассчитывают мощность котла. Для этого нужно знать отапливаемую площадь.

При выборе мощности нагревательного оборудования с учетом площади отопления придерживаются следующих правил:

  1. Для дома площадью 60-200 м² достаточно котла мощностью 25 кВт.
  2. В постройках площадью 200-300 квадратов применяют котлы на 25-35 кВт.
  3. Для сооружения квадратурой 300-600 м² подойдет котел на 35-60 кВт.
  4. Дома площадью 600-1200 м² обогревают котлом с мощностью 60-100 кВт.

Виды отопительных систем

Системы парового отопления по своим особенностям делятся на закрытые и открытые, однотрубные и двухтрубные.

Открытая и закрытая

Открытая система парового отопления отличается от закрытой принципом действия.

В открытой системе циркуляция воды происходит за счет естественных термодинамических процессов: нагретая в отопительном котле вода создает «давление», которое направляет горячую воду по системе.

Фото 2. Схема открытой системы парового отопления. Здесь жидкость и пар движутся за счёт естественных процессов.

Дойдя до самой верхней точки, вода попадает в открытый расширительный бак, который обычно устанавливают на чердаке, остывает и по обратной линии возвращается в отопительный котел.

В закрытой системе происходит принудительная циркуляция воды. Нагретая в герметично закрытом отопительном баке вода при помощи циркуляционного насоса под заданным давлением движется по системе, попадая в итоге в расширительный бак, состоящий из 2 завальцованных между собой половинок: в одну половинку попадает вода, а в другой находится, закачанный производителем, азот, предназначенный для охлаждения поступающей в расширительный бак воды.

Отличия по принципу действия нашли своё отражение в схемах открытой и закрытой отопительных систем:

В открытой системе отопительный котел устанавливается в самой нижней точке системы, затем вода по толстым трубам с минимальным количеством поворотов и соединений «доставляется» к радиаторам в отапливаемых помещениях и к расширительному баку, после чего возвращается к котлу по трубам обратного хода. Учитывая естественный процесс испарения воды из открытой ёмкости котла, место установки котла привязывается к источнику возможного пополнения испарившейся воды.

В закрытой системе помимо отопительного котла, труб подачи воды к радиаторам, расширительного бака, трубы обратного слива, есть еще и циркуляционный насос, который и создает давление воды в системе. Но в отличие от открытой системы место размещения отопительного котла и расширительного бака принципиального значения не имеет.

Главное — это последовательность цикличного хода движения воды.

С учётом того, что вода подаётся под постоянным давлением, используются трубы относительно небольшого диаметра с любым количеством изгибов и соединений.

Каждый делает выбор системы самостоятельно, но специалисты рекомендуют устанавливать открытую систему только в небольших одноэтажных помещениях (в основном на дачах). А вот в просторных и многоэтажных домах лучше присмотреться к варианту установки отопительной системы закрытого типа.

Принцип действия

В однотрубной системе пар из отопительного котла поднимается на самую верхнюю точку отопительной системы по магистральной трубе, а затем по нисходящей проходит последовательно через все элементы (радиаторы) системы.

В двухтрубном варианте теплоноситель циркулирует по двум магистралям:

  • по одной трубе пар из котла подается в радиаторы;
  • по другой трубе конденсат возвращается в котел.

Схемы разводки

При вертикальной схеме магистральный (ые) стояк (и) установлен (ы) вертикально, а при горизонтальной — горизонтально.

При двухтрубной разводке появляется возможность подключать на одном уровне одного магистрального стояка сразу несколько «полуавтономных» подсетей.

Сооружаем змеевик из листов железа

Пласт металла должен быть не менее 5 мм для этого элемента. При сборе так же применяют профиль 60*40 мм и патрубки 5 мм, они предназначены для вывода и вода водной массы. Общий размер устройства зависит от длины топливной части печки.


Пласт металла должен быть не менее 5 мм для этого элемента

Если элемент в конечном счете будет вмонтирован в отопительно-варочную систему, то оптимальным решением будет сделать так, чтобы газ согревал полку змеевика и уходил в дымовые каналы, который будет располагаться перед обменником. При таком расчете легко поместить поверхность для приготовления пищи.

Также деталь можно сделать в виде книги, если соединить крайние панели трубками или профилем. Но при таком сооружении верхняя полка будет отсутствовать. А для оптимальной проходимости нужно поставить соединительные трубки в верхней части. Входи выход лучше организовать сзади теплообменника или на его боковой части.

Рассчитываем бюджет

Эксперты утверждают, что такая система стоит несколько дешевле водяного отопления. Ознакомившись с плюсами и минусами обогрева частных домов паром, вы сможете определить, подходит ли он для вашего коттеджа или загородного жилища

Обратите внимание, что ключ к эффективной системе отопления паром — это грамотно продуманная схема. Для ее расчета рекомендуем обратиться к компетентным специалистам, чтобы обезопасить себя и своих близких

Надеемся, что информация, приведенная в этой статье, будет вам полезной, и вы сможете пользоваться паровым отоплением, собранным своими руками.

Полезные советы

При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:

  • Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
  • Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
  • Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
  • Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
  • При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
  • С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.

Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.


Дымоход печки со встроенным теплообменником загрязняться быстрее, чем у обычной печи, потому чистить его требуется чаще Источник roof-tops.ru

Вывод

Сказать однозначно, что лучше – печь или котел (твердотопливный, газовый или электрический) можно только в привязке к конкретным условиям эксплуатации. Здесь мы можем резюмировать только общие моменты. Печи предпочтительнее устанавливать в зданиях небольшой площади с нерегулярным проживанием. Они быстро прогревают помещение и не требуют надзора после остановки. Также их можно использовать в качестве дополнительного или резервного источника обогрева.

Котлы чаще используют в больших домах с постоянным проживанием. Водяная система отопления эффективно обогревает двухэтажные здания, дает хорошее распределение тепла по высоте. И при правильно настроенной циркуляции температура в помещении не зависит от его удаленности от котельной.

Мы записали видеоролик, в котором наглядно рассмотрели ряд важных на наш взгляд моментов в выборе между печью и котлом отопления. И если у вас остались вопросы, вы можете задать их нам на официальном сайте компании «Форнакс» или по телефону.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
