Регистры отопления: виды конструкций, расчет параметров, особенности монтажа

Типология отопительных регистров

В зависимости от конструкции отопительные регистры делятся на два типа:

• Секционные. Такой вид обогревательных изделий состоит из нескольких параллельно расположенных гладких труб с заглушками, которые соединены между собой короткими трубами меньшего диаметра. Секции могут изготавливаться из гладкой трубы разного диаметра. Вход в регистр может быть резьбовой или фланцевый. Короткие переходные трубы должны располагаться как можно ближе к концам трубы, это влияет на количество передаваемого тепла.

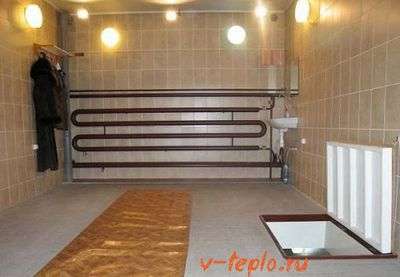

• Змеевиковые. Такой тип регистров представляет собой секции из гладкой трубы, которые соединены между собой дугами. В таком виде регистров значительно улучшается теплообмен, поскольку в нагреве участвует вся поверхность трубы. Кроме того, конструкция змеевиковых регистров исключает наличие переходных участков, что значительно уменьшает перепады давления внутри системы.

Расчет конструкции водяного регистра

Регистр отопления

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

• вертикальное;
• горизонтальное.

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

• одним;
• двумя.

Варианты конструкции регистров

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

• сверху;
• снизу.

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

• на одном торце;
• на разных торцах.

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

Из каких частей состоит регистр отопления

Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.

Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.

Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:

• определяем площадь помещения;
• считаем сколько необходимо мощности для его обогрева;
• подставляем значение в формулу определения диаметра.

Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:

• П – 3,14;
• длина регистра;
• коэффициент теплопроводности металла, для стали 11,63;
• разница между температурами подачи и обратки.

В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.

Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038

Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.

Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)

Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

• По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
• Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
• Теперь изделие устанавливают вертикально.
• Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

• Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
• Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
• Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
• Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
• Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
• Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
• Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
• Теплообменник заполняют холодной водой до того, как печь нагреется.
• С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.

Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.

В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.

Замечания.

1. Правильнее в расчетах было бы использовать не коэффициент теплоотдачиα между наружными стенками регистра и воздухом, а коэффициент теплопередачиk. учитывающий теплообмен между теплоносителем (водой) и внутренними стенками труб регистра отопления, а так же передачу тепла через материал стенки (термическое сопротивление стенки). Рассчитывается коэффициент теплопередачи от воды к воздуху помещения по формуле:

α₁≈2000…3000 Вт/(м 2 *К) – коэффициент теплоотдачи между водой и внутренней стальной стенкой

s_ст≈0,002…0,005 м – толщина стенок труб

λ_ст≈50…60 Вт/(м*К) – коэффициент теплопроводности материала стенок труб

2. Теплоотдача регистров отопления зависит от способа подачи воды в них (сверху вниз, снизу вверх …), от монтажных расстояний до ограждающих конструкций (до пола, до подоконника, до стены, до экрана), от толщины лакокрасочного покрытия и прочих факторов. Фактическая теплоотдача может быть меньше расчетной на 15…20%. Это необходимо учитывать при окончательных расчетах!

3. Расстояние между трубами и количество труб также оказывают влияние на теплоотдачу регистров отопления. В программе это частично учтено применением понижающего коэффициента (0,93) на каждый дополнительный ряд труб. Расстояние между трубами желательно выдерживать не менее диаметра трубы D (больше — лучше) .

4. Коэффициент теплопередачи k не является постоянной величиной для конкретного прибора отопления и значительно меняется при изменении температурного напора dt. Подробнее об этом (и не только) читайте в ближайших статьях блога.

Уважаемые читатели, оставляйте комментарии к статье! Ваши мысли, замечания, предложения, вопросы, советы всегда интересны и полезны коллегам и автору.

Как вам статья?

Мне нравитсяНе нравится

Правила расположения батареи и схемы подключения

Помимо характеристик  очень важно подключение радиаторов отопления, одним из факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора

Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.                                                                                               Что такое конвектор давления и как его установить, Вы можете посмотреть на нашей странице.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

• Рекомендуемый диаметр труб – от 25 до 160 мм
• Соединительные перемычки у секционных моделей – от 30 мм
• Расстояние между основными трубами – от 50 мм
• Максимальное давление – 10 МПа
• Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные)
Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев
Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования
Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры
Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

• Рекомендуемый диаметр труб – от 25 до 160 мм
• Соединительные перемычки у секционных моделей – от 30 мм
• Расстояние между основными трубами – от 50 мм
• Максимальное давление – 10 МПа
• Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

1. Нужно подготовить трубы подходящих диаметров и нарезать заготовки
2. Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
3. С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные) Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

1. Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
2. Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Отопительный прибор, состоящий из соединенных с помощью сварки между собой гладкостенных труб, называется регистром. В основном трубы, расположенные горизонтально, соединяются вертикальными короткими перемычками, через которые также проходит теплоноситель. Конструкция регистров лежит в основе создания разного вида радиаторов отопления.

Конвекторы для отопления

Конвекторы — это приборы, у которых теплоотдача происходит за счет конвекции. Самая простая модель — это труба (теплообменник) с нанизанными на нее металлическими пластинами. В наши дни внешний облик такого агрегата имеет массу вариаций, что позволяет его без особых трудностей вписать в любой современный дизайн. Монтируются приборы по-разному. Могут быть встроенные, навесные настенные, напольные.

Строение напольного конвектора. Нажмите на фото для увеличения.

Конвекторы имеют ряд преимуществ. Прежде всего, они надежны, чертеж такого агрегата довольно прост. Эти приборы отопления лучше, чем чугунные или стальные радиаторы, так как конвекторы менее громоздкие

И что немаловажно — они имеют относительно низкую стоимость. К недостаткам относят низкий коэффициент теплоотдачи

Для полноценной работы такого прибора необходима высокая температура и скорость движения воды

Помимо этого, во время функционирования приборов из пола заглатывается и пыль, которая затем распыляется по помещению

Для полноценной работы такого прибора необходима высокая температура и скорость движения воды. Помимо этого, во время функционирования приборов из пола заглатывается и пыль, которая затем распыляется по помещению.

Советы

Перед тем, как приступить к изготовлению регистров, стоит озаботиться приобретением соответствующих материалов. Вам понадобятся трубы того или иного диаметра и какой-то длины. Здесь не приводятся точные цифры, так как прибор рассматриваемого вида можно собрать из любых труб без акцентирования внимания на их диаметре и толщине

Более важно – обеспечить оптимальный теплообмен, что подразумевает проведение вычислений относительно требуемой площади поверхности регистра

Для этого потребуется определить наружную площадь всей системы. Затем полученное значение умножается на 330 Вт. Использование этого метода основано на утверждении, что 1 м2 отдает 330 Вт теплоты, если температура носителя составляет 60 °C, а воздуха внутри обогреваемого помещения – 18 °C.

Для людей, владеющих сварочным делом, собрать конструкцию не составит труда. Надо будет заготовить трубы и нарезать их на секции, а также позаботиться о заглушках, для изготовления которых потребуется стальной лист. Сборка регистра не предполагает наличие жестко заданного порядка действий. По окончании сварочных работ необходимо убедиться в герметичности созданной конструкции. В остальном можно дать следующие советы:

• следует подбирать трубы с оптимальной толщиной стенки, так как слишком тонкие достаточно быстро остывают, а толстые – долго прогреваются;
• верхнюю секцию надо дополнять краном Маевского, с помощью которого обеспечивается спуск воздуха;
• сборка регистра в виде змеевика предполагает использование трубогиба, если такой возможности нет, поворотные участки могут собираться из готовых колен;
• вход теплоносителя необходимо оснащать краном, а выход – вентилем;
• монтаж регистра должен производиться с небольшим уклоном в ту сторону, где находится подающий патрубок, что обеспечивает занимание краном Маевского наиболее высокой позиции.

Монтаж теплообменника

Учитывая большой вес регистра отопления, нужно использовать для крепления соответствующие кронштейны, а лучше ставить на пол. Как вы поняли, есть два метода установки:

• повесить на стену;
• поставить на пол.

Главное, чтобы конструкция была очень крепкой. Имеет значение и расстояние до стен, которое составляет 20–25 см. Такое же расстояние должно быть и до пола, при этом должен сохраняться задуманный угол уклона для циркуляции. Расстояние между трубами регистра отопления должно быть не менее пяти сантиметров. Не имеет значения автономный это теплообменник, или заключенный в сеть.

Радиаторы любого типа устанавливаются по периметру помещения на наружных стенах. Именно поэтому в квартирах батарея всегда под окном. Теплообменник не только грет воздух, он еще и стены подогревает

Очень важно покрасить регистры, чтобы те не поржавели

Интересное по теме:

• Жидкость для промывки системы отопления
• Самые лучшие обогреватели
• Оборудование для опрессовки системы отопления
• Использование газа Брауна для отопления дома

Технология сварки

Чисто технологически соединение стальных элементов производится или электро-, или газовой сваркой, где технология практически одинаковая

При сварке регистров обратите внимание, что в змеевиковых конструкциях стыки — вертикальные швы, а в секционных и вертикальные, и горизонтальные. Проще варить последние, потому что они располагаются в плоскости стола. К технологии сварки горизонтальных швов (секция + перемычка) предъявляются следующие требования:

К технологии сварки горизонтальных швов (секция + перемычка) предъявляются следующие требования:

1. Прихватку можно проводить в одной или двух точках, выставляя перемычку по вертикали. Две точки располагаются симметрично относительно оси установки перемычки.
2. Стык, соединённый одной точкой прихватки, варится сразу же, но начинать процесс надо с противоположной стороны прихватки.
3. Стык, соединённый двумя точками прихватки, варится от первой точки.
4. Вертикальные швы в регистрах — соединение основных труб с заглушками и отводами 90°. К швам этого типа следующие требования:
5. Если толщина трубы до 3 мм, то стык обваривается одним проходом электродом 2,5 мм.
6. Если толщина превышает 4 мм, то сварка проводится в два прохода: коренным швом, а сверху облицовочным валиком.
7. При соединении труб диаметром более 60 мм сварка производится участками по всему периметру стыка.

Есть общие правила сварки, в которых обозначаются чисто технологические приёмы. К примеру, на начало шва обязательно наваривается его конец, образуя «замок». Если сварка производится двумя швами, то второй ведётся в противоположном направлении первого.

Есть несколько параметров сварки, на которые надо обратить внимание, проводя сварочные работы. Это диаметр электрода, который выбирается в зависимости от толщины свариваемых стальных заготовок, это сила тока, подаваемого на электрод от сварочного аппарата, полярность и напряжение сварочной дуги

Соотношение толщины металла к диаметру электрода

Толщина металла, мм	1—2	3—5	4—10	12—24	30—60
Диаметр электрода, мм	2—3	3—4	4—5	5—6	6 и более

Сила тока выбирается в зависимости от диаметра выбранного электрода. Зависимость такая: I=Kd, где К — коэффициент соотношения с диаметром электрода.

Диаметр электрода, мм	>2	3	4	5	6
Коэффициент — «К»	25—30	30—35	35—40	40—45	50—60

Расчет нужного количества обогревательных регистров

Чтобы дома было не холодно, и отопление равномерным образом смогло прогревать все комнаты, следует осуществить подсчет общего количества систем, которые должны стоять в помещении и давать хорошую теплоотдачу. Если в покупной модели можно посмотреть технический паспорт, а затем вычислить суммарную мощность по приведенным данным теплоснабжения, то, в случае с самодельными моделями, длина труб и мощность определяется самостоятельно.

Если специального проекта отопительной системы нет, то используют классические данные по потери: на квадратный метр используется 100 ваттов, если есть одна наружная стена и окно. Суммарная потеря тепла вычисляется увеличением мощностного показателя на 20% и умножением на одну вторую. Получается всеобщая мощность обогревательных устройств. В холодных российских территориях увеличивается мощность на двадцать процентов.

Мощность устройств каждой комнаты считается, исходя из приведенных данных. Для этого тепловые потери умножаются на 1,2. Чтобы точно подсчитать тепловые потери дома, нужно использовать специальные калькуляторы и использовать услуги проектных организаций.
