Инфракрасные панели отопления: виды, принцип работы, порядок монтажа

Инфракрасные панели отопления

ИК-панели находят все более широкое применение

С инфракрасным излучением знакомы все люди. Ведь большую часть в спектральном излучении Солнца занимает именно оно. ИК-лучи не видимы для глаза и занимают область между красным концом спектра и микроволновыми радиоизлучением. Человек может чувствовать ИК-лучи как тепло. ИК-волны испускает каждый предмет и чем сильнее он нагрет, тем короче волны.

Первые инфракрасные обогреватели появились в Швейцарии в 60-х годах прошлого века, и, таким образом, история ИК-обогрева насчитывает уже более полувека. Принцип работы системы отопления с инфракрасными излучателями очень похож на «работу» нашего светила. Разница заключается лишь в том, что ИК-излучатели работают не от термоядерной реакции, а от источника энергии. Кроме того, в отличие от Солнца, инфракрасные приборы отопления могут не иметь видимого излучения или иметь слабое свечение. На качестве обогрева это не сказывается, поскольку тепло передаваемое поверхностям – это результат воздействия невидимого излучения.

Отзывы многочисленных пользователей об отоплении инфракрасными обогревателями в массе своей положительные. Пожалуй, единственный существенный недостаток – это затраты на электричество. Однако в долгосрочной перспективе, а также в качестве альтернативного источника тепла. такое оборудование вне конкуренции. Перспективы установки инфракрасных обогревателей для отопления дома заслуженно оценены за рубежом. Довольно часто газовыми или электрическими ИК-обогревателями отапливают уличные кафе, веранды и террасы, всевозможные открытые площадки в парках или на палубах кораблей. В нашей стране оборудование для инфракрасного отопления не столь популярно, но постепенно, с развитием технологий становится все более распространенным. Рассмотрим такую разновидность излучателей, как инфракрасные панели.

Аргументы «за» и «против» ИК-панелей

Тем, кто планирует устанавливать у себя дома инфракрасные панели отопления, естественно хотят узнать не только об их преимуществах, но и о моментах, которые могут доставить неудобства. Поэтому ниже представлена объективная оценка как положительных моментов, так и недостатков такого способа обогрева.

В пользу инфракрасных панелей можно привести следующие аргументы «за»:

Ударостойкость и повышенная прочность. ИК-панели не страшны даже удары и падения. А все благодаря ее противоударному корпусу и сверхпрочным материалам.
Несложная установка и простая эксплуатация. Необходимо только закрепить панель на стене или потолке и включить ее в розетку. Для этого не нужно никаких специальных знаний, сварочного аппарата и пр.
Малые энергозатраты. Во-первых, отсутствуют энергопотери на нагрев воздуха. Во-вторых, ИК-излучение снижает общую температуру пространства на 3-5 ºС, что позволяет сэкономить электроэнергию до 25%. То есть температура воздуха ощущается в среднем на 5 градусов выше, чем та, которую показывает термометр при измерении. А все потому, что нагревается не только воздух, который измеряется, но также предметы в комнате и даже сам человек.
Бесшумность работы. Такие обогреватели не будут «трещать» или «булькать», а значит, не помешают сну и другим жизненно важным процессам.
Независимость от перепадов в электросети. Даже если будет меняться напряжение, это никак не отразится на работе обогревателя.
Сохранение нормальной влажности воздуха. ИК тепловые панели не высушивают воздух, как другие электроконвекторы, которые делают дыхание затрудненным и высушивают слизистую. Они не допускают перемешивания воздуха (холодного/теплого), поэтому не поднимается пыль, вызываемая нагретыми воздушными массами.
Компактные габариты и отсутствие сопутствующего оборудования. Не нужно устанавливать громоздкий трубопровод, радиаторы, котлы.

Однако довольно часто в интернете можно встретить информацию о вреде инфракрасного излучения и негативном действии, оказываемом на организм человека. Подобные мифы не имеют никакого научного обоснования под собой.

Лучистое отопление выигрывает в том, что равномерно прогревает комнату, не создавая зон «застоя» теплых масс

Напротив, в этом смысле они «полезнее» других распространенных способов обогрева, поскольку:

не сушат воздух и не выжигают воздух;
не поднимают пыль, так как отсутствует конвекция;
держат организм в тонусе из-за небольшого контраста температур.

Кроме того, людям, страдающим от болезней суставов, такие обогреватели даже рекомендованы, поскольку они хорошо прогревают само тело человека, вследствие чего воспаления и боли вскоре проходят.

При попадании длинноволновых ИК лучей на кожу раздражаются ее рецепторы, на что реагирует гипоталамус, расслабляются гладкие мышцы сосудов, в результате чего они расширяются.

Таким образом ИК лучи способствуют стимуляции и улучшению кровообращения

Обратите внимание, что они абсолютно безвредны для кожи, в отличие от УФ-лучей, которые даже могут вызывать изменение пигментации. Если подходить пользоваться ИК-излучением рационально, найти недостатки будет сложно

Инфракрасные панели отопления не наносят вред здоровью. Даже наоборот – помогают вылечить болезни суставов, не зря же их используются в медицине

В случаях некачественного обслуживания и халатного отношения приборов возможны следующие не весьма приятные последствия:

При неправильной установке – пространство будет прогреваться не в той зоне, которую требовалось бы обработать в первую очередь. Инфракрасное излучение характеризуется четко ограниченным сегментом действия.
Система ИК-отопления не всегда гармонично вписывается в окружающее пространство.
Чрезмерное излучение может негативно отразиться на электронике (телевизор, компьютер и прочие электроприборы). Однако все зависит от того, соблюдаются ли стандарты эксплуатации и какие габариты у комнаты.

Инфракрасные панели — это отопительная система нового поколения. Она обеспечивает безопасный и эффективный обогрев жилища с минимальными финансовыми затратами. Вы не столкнетесь с какими-то существенными недостатками при установке или пользовании панелями, поскольку их попросту нет.

https://youtube.com/watch?v=v8sVqgbFU8k

Технология образования тепла

Как и все инфракрасные нагреватели, ИК панели работают по принципу выделения инфракрасных лучей, которые нагревают не воздух, а окружающие их предметы. В основе конструкции обычного электрического ИК нагревателя лежат две детали: лампы и отражатели. Лампы выделяют инфракрасные лучи, которые отражаются от металлической пластины, изогнутой для создания фокуса направления лучей.

Кстати, даже обычная лампа накаливания выделяет 90% излучения и всего лишь 10% тепловой энергии. Отражатель представляет собой металлическую пластину с зеркальной поверхностью. Это позволяет отражать 100% инфракрасного излучения. Вот почему у нагревателей данного типа высокий коэффициент полезного действия.

Классификация греющих ИК панелей

В зависимости от критерия, который берется за основу деления, все приборы инфракрасного отопления делятся на множество классов групп и подгрупп.

По способу монтажа и конструкции они разделяются на:

Встроенные. Их основой выступает гипсокартон, на который нанесен нагреватель (графитовая нить) и теплоизоляция. Поверх него устанавливается декоративный защитный экран.
Навесные. Выполнены из металла, стекла, термостойкого пластика. Нагреватель заключен в анодированный алюминий или керамику.

Встраиваемые модели как бы “привязаны” к строительным конструкциям или предметам обстановки, навесные виды могут использоваться как самостоятельный интерьерный элемент.

По типу (месту) установки можно выделить:

Плинтусные. Имеют длинную узкую форму, поэтому монтируются внизу стен (на границе с полом), под подоконниками, в нишах и пр.
Настенные. Отличаются бóльшей теплопередающей площадью, чем плинтусные. Устанавливаются обычно по центру стены. При этом могут использоваться не только в сухих, жилых помещениях, но и в хозпостройках – даже с повышенной влажностью. ИК-панели не боятся влаги, могут размещаться даже в открытых уличных беседках, на верандах и т.д.
Потолочные. Монтируются, как вы догадались, в навесную потолочную систему, и в этом их существенный плюс. Во-первых, они не портят дизайн помещения. Во-вторых, прохождению потоков инфракрасного излучения ничего не мешает, таким образом тепло распределяется равномерно.

По принципу действия все перечисленные типы не различаются. Выбирают их, исходя из целей, поставленных в обустройстве, и задач, решаемых в ходе ремонта помещения.

Встроенные в потолочную подвесную конструкцию ИК панели не “бросаются в глаза”, не отнимают ни сантиметра полезного пространства, не оказывают влияния на интерьерную картину

По длине волны различают:

Коротковолновые. Характеризуется нагревом свыше 300 ºС, поэтому используется обычно на масштабных производственных объектах.
Длинноволновые. Более «мягкие», обеспечивают комфортную температуру в жилых помещениях без вреда здоровью окружающих.

Независимо от вида инфракрасные панели отопления должны устанавливаться таким образом, чтобы поток ИК-излучения не встречал на своем пути преград. Лучшим местом для установки будет участок стены, рядом с которым нет мебели или предметов декора.

Что такое электрическое инфракрасное отопление по энергосберегающей технологии?

Инфракрасный обогреватель — отопительный прибор, который отдаёт тепло в окружающее пространство посредством ИК-излучения.

Главный конструктивный элемент ИК-обогревателя — это инфракрасный нагреватель (ТЭН или открытая спираль). Использование ИК-устройств по энергосберегающей технологии экономит деньги, поскольку обычные электрические излучатели расходуют тепло на нагрев не только тел, но и воздуха.

Обогреватель подключается к электросети, при прохождении электрического тока через нагревательный элемент происходит излучение ИК-лучей. При прохождении инфракрасных лучей через объекты энергия превращается в тепло, которое потом отдаётся в окружающее пространство. Часто на приборы устанавливаются рефлекторы для направленного обогрева.

Внимание! Если ИК-прибор поставить с нарушением эксплуатационных правил, то он может навредить здоровью

Плюсы и минусы

Плюсы ИК-систем:

Инфракрасный обогреватель хорошо нагревает предметы и человека в помещении, но практически не нагревает воздух. Поэтому для работы не используется большое количество электроэнергии.
Приборы почти не нуждаются в профилактическом обслуживании, а срок эксплуатации составляет 20–50 лет.
Если устройство покрыто защитной металлической сеткой, то отсутствует возможность получить случайную травму или ожог.
Во время работы не создаются тепловые потоки, которые выдувают пыль из одного помещения в другое.
Низкий уровень шума во время работы.
Компактность и малый вес, благодаря чему приборы довольно просто перевозить или перемещать.

Минусы:

Не все устройства впишутся в интерьер помещения. Например, приборы потолочного типа плохо сочетаются с классическим интерьером, но хорошо — с минимализмом и со стилем хай-тек.
Установка некоторых обогревателей (например, гипсокартона с ИК-обогревателем) требует проведения предварительных ремонтных работ.
Может возникнуть перегрев помещения в случае неправильного расчёта теплообмена. Чтобы этого избежать, рекомендуется покупать не один мощный нагреватель, а несколько маленьких, тогда в случае перегрева будет возможность выключить один из них.

Расход потребляемой электроэнергии

Инфракрасные обогреватели широко используются в быту. Их устанавливают в домах и квартирах, на территории складских помещений, в цехах, на стадионах, в театрах и концертных залах, в офисных помещениях и так далее.

ИК-обогреватели экономичны, поскольку во время работы не возникают дополнительные расходы на обогрев воздуха в помещении.

Например:

Для обогрева комнаты в 20 квадратных метров со средним уровнем теплоизоляции с помощью стандартного электрообогревателя требуется порядка 2,5–3 кВт потребляемой энергии.
Для обогрева той же комнаты с помощью ИК-обогревателя требуется около 1 кВт.

6 Almac ИК5

На шестой позиции располагается Almac ИК5. Представленная модель отличается миниатюрными размерами. Ее длина составляет 73 см, ширина 16 см, высота 3 см, вес же не превышает 1,6 кг. Производитель предлагает несколько вариантов цветового решения прибора: классический белый, серебристый и бежевый, более темный – венге и золотистый. Это позволяет обогревателю гармонично вписаться в любой интерьер, составив целостную визуальную картину.

Прибор можно использовать в жилых и нежилых помещениях. Он размещается на потолке с помощью кронштейнов, также имеется возможность крепления на стене, с настройкой необходимого угла наклона. Потребляемая мощность – 500 Вт. В качестве самостоятельного обогрева устройство будет эффективно работать на территории площадью до 5 м2.

Покупатели хвалят Almac за его привлекательный дизайн и миниатюрные габариты, а также высокое качество исполнения, надежность и безопасность. Модель проста в использовании, быстро нагревает воздух в помещении до комфортных температур, работает бесшумно и не мешает окружающим.

Плюсы:

Малый вес.
Универсальное крепление.
Быстро нагревается.
Отсутствуют посторонние звуки при работе.
Большое разнообразие оттенков корпуса.

Минусы:

Рассчитан на очень маленькое помещение.

~~Инфракрасный обогреватель Almac ИК5~~

Виды ИК излучателей

Принцип действия инфракрасных лучей

На рынке представлен довольно богатый выбор инфракрасных приборов отопления разных производителей. Можно выделить три основных группы такого вида приборов обогрева по способу расположения нагревательных элементов. А именно:

напольные;
настенные;
потолочные.

Какой именно тип излучателей использовать, выбирают, руководствуясь не только потребностями, но и финансовыми соображениями. Ведь оборудование для инфракрасного отопления квартиры или дома достаточно дорогое и требует значительных первоначальных вложений. Рассмотрим подробнее особенности этих трех типов.

Напольные излучатели для инфракрасного отопления дома

Система «теплый пол»

Инфракрасное отопление в частном доме может быть установлено в любое время. И если система «теплый пол» обычно монтируется именно на стадии строительства или капитального ремонта, то установка напольного ИК отопления не требует каких-то чрезвычайных усилий. Пленочное напольное покрытие представляет собой модульный рулонный материал с плоскими нагревательными элементами внутри, который легко укладывается под декоративное покрытие. Причем располагаться оно может практически под любым видом пола: керамическим, деревянным, ламинатом, линолеумом, ковролином. На подготовленную поверхность укладывают экранирующий материал, который будет препятствовать выходу тепла в наружном направлении. Затем нарезают сам пленочный излучатель на куски необходимой длины и укладывают поверх экрана. При этом нужно следить за тем, чтобы до стен и между полосами было расстояние в 10-15 см, и особенно избегать укладки внахлест. Также следует позаботиться о том, чтобы укладочный материал не оказался под тяжелой мебелью.

Настенные приборы ИК отопления

Отопить коттедж или дачу можно с помощью инфракрасных панелей. Существует большое разнообразие выбора, как по типоразмерам, так и по дизайну. Поэтому выбрать подходящую модель, скорее всего, не составит труда. Немаловажный вопрос – способ крепления. Инфракрасные излучатели любых типов должны находиться либо выше, либо ниже уровня головы человека. Желательно также избегать прямого воздействия излучения на те зоны, где жильцы дома могут находиться длительное время (например, кровать или диван).

Еще одна разновидность пристенных излучателей – плинтусные системы инфракрасного отопления дома. Монтируют их, как понятно из названия, вместо обычных плинтусов по периметру помещений.

Кроме того, на стены иногда монтируют пленочные излучатели. Обычно это оправдано в тех случаях, когда нужно организовать зональный обогрев. Скажем, создать определенный микроклимат в уголке отдыха или обустроить лоджию.

Потолочные приборы обогрева

Универсальные пленочные ИК покрытия могут располагаться и на потолке. Для этого перекрытия, так же как и в случае с полом, предварительно экранируется, а затем монтируются полосы необходимого размера. Однако, по сравнению с напольными системами обогрева, здесь выбор более широк. Потолочное инфракрасное отопление в частном доме может быть организовано также с помощью направленных излучателей. Зона покрытия прописана в паспорте изделия и является одной из основных характеристик. Поэтому рассчитать необходимое количество приборов для обогрева площади не составляет труда. Также в настоящее время выпускаются потолочные панели, которые могут встраиваться в виде модулей в подвесные потолки Армстронг.

Классификация греющих ИК панелей

По способу монтажа и конструкции они разделяются на:

Встроенные. Их основой выступает гипсокартон, на который нанесен нагреватель (графитовая нить) и теплоизоляция. Поверх него устанавливается декоративный защитный экран.
Навесные. Выполнены из металла, стекла, термостойкого пластика. Нагреватель заключен в анодированный алюминий или керамику.

По типу (месту) установки можно выделить:

Плинтусные. Имеют длинную узкую форму, поэтому монтируются внизу стен (на границе с полом), под подоконниками, в нишах и пр.
Настенные. Отличаются бóльшей теплопередающей площадью, чем плинтусные. Устанавливаются обычно по центру стены. При этом могут использоваться не только в сухих, жилых помещениях, но и в хозпостройках – даже с повышенной влажностью. ИК-панели не боятся влаги, могут размещаться даже в открытых уличных беседках, на верандах и т.д.
Потолочные. Монтируются, как вы догадались, в навесную потолочную систему, и в этом их существенный плюс. Во-первых, они не портят дизайн помещения. Во-вторых, прохождению потоков инфракрасного излучения ничего не мешает, таким образом тепло распределяется равномерно.

По длине волны различают:

Коротковолновые. Характеризуется нагревом свыше 300 ºС, поэтому используется обычно на масштабных производственных объектах.
Длинноволновые. Более «мягкие», обеспечивают комфортную температуру в жилых помещениях без вреда здоровью окружающих.

Инфракрасные системы отопления, их преимущества

Некоторые из достоинств инфракрасных систем отопления:

инфракрасные системы отопления, не создают сквозняки и не поднимают тучи пыли
тепло не уходит под потолок, как в случае конвекционных систем отопления
уровень электромагнитных полей инфракрасных систем намного меньше, чем у многих бытовых электроприборов
не сжигается кислород, влажность воздуха в помещении не уменьшается, остается на естественном уровне

Тепло в помещении ощущается сразу после включения, поверхности окружающих предметов почти сразу становятся теплыми. При этом не обязательно равномерно отапливать все помещение, возможно создание отдельных комфортных зон, например, около телевизора или над письменным или компьютерным столом.

Инфракрасные системы отопления являются малогабаритными и мобильными. За счет этих параметров экономится полезная площадь, оборудование легко перемещается, устанавливается и демонтируется. Инфракрасные обогреватели весьма эффективны в зданиях с плохой теплоизоляцией и высокими потолками, мало влияют на работу вентиляции.

Установка инфракрасных обогревателей соответствующей мощности возможна даже на открытой местности. Например, над столиками в летнем кафе. В отличие от традиционной водяной системы отопления не требуется установка сложного дорогостоящего оборудования: трубы, котлы, насосы и т.п. В случае установки инфракрасного отопления исчезают такие проблемы, как размораживание труб при отключении системы. При повторном включении электричества инфракрасное отопление заработает вновь, как ни в чем не бывало.

С помощью современных программируемых терморегуляторов возможно поддерживать температуру в диапазоне 5…30°С, задавая ее для каждого помещения отдельно.

По сравнению с конвекционными обогревателями ИК приборы экономичнее на 20…25%, а в случае использования двухтарифной оплаты за электроэнергию экономия может достичь 40…45%.

Особенности монтажа

Наряду с высокой эффективностью ИК-отопления его достоинством заключается и в том, что процедура монтажа довольно проста. Достаточно выполнять все указания, содержащиеся в инструкции по установке. Ее можно найти на сайте производителя оборудования. Потом останется только включить прибор в сеть, и можно наслаждаться приятным микроклиматом в жилище.

Такие приборы могут быть установлены на стены и на потолок. Если выбран последний вариант, то:

При проведении манипуляций следует использовать подходящий крепеж. Он должен быть надежным, чтобы выдержать массу устанавливаемого прибора.
Обогреватель фиксируется с помощью креплений, которые идут в комплекте с ним. Обычно это стальные цепи или жесткие кронштейны.
Во время монтажа необходимо полностью исключить контакт нагревающей поверхности с веществами и материалами, которые относятся к классу горючих и могут воспламениться при нагревании.
Следует обеспечить качественную изоляцию контактов электропроводки при установке устройства, используя специальную ленту или пластиковые колпачки.

Установка начинается с того, что на потолочной поверхности необходимо закрепить теплоизоляционный материал на основе лавсана. Устроенная изоляция должна закрывать не только всю поверхность потолка, но и частично стены. В этом случае потери тепловой энергии в углах жилища будут сведены к минимуму. Поверх уложенного покрытия следует выполнить монтаж термопленки. Для надежного крепления к потолку необходимо использовать места, которые предназначены для разреза. В этом случае будет исключено повреждение проводников, и нагревательные элементы не пострадают.

Когда установка термопленки будет завершена, следует изолировать контакты с одной стороны. С другой подключают провод. Для этого отдельные участки потолка соединяются параллельно. После этого на стене следует выбрать место и вмонтировать там терморегулятор. Это устройство обеспечит возможность управления режимами работы ИК-отопления.

Остается проверить работоспособность системы. Если она хорошо функционирует и пленка нагревается, то можно переходить к финишной отделке потолка. Обычно для проведения этой операции применяют вагонку, ПВХ или гипсокартон — материалы, которые не отличаются теплоотражающими свойствами.

Оптимальное место установки электрических тепловых устройств

В этом плане решающее значение имеют личные предпочтения. Единого мнения в этом вопросе нет: одним нравится настенное крепление инфракрасных панелей для обогрева, другим – напольное или потолочное. С учетом того, что теплый воздух всегда поднимается вверх, монтаж на стены не так эффективен. Если же разместить нагревающие панели на полу, нагретый с их помощью воздух будет равномерно обогревать все помещение, постепенно поднимаясь к потолку. Примерно такая же схема действия у потолочных отопительных панелей: в данном случае все зависит от удобства расположения.

Виды ИК панелей

Панели для отопления, работающие на инфракрасном излучении можно разделить на несколько видов:

Промышленная и бытовая панель

Промышленное оборудование инфракрасного излучения имеет большие размеры, в отличие от бытовой. Бытовое устройство имеет небольшую мощность излучения. Если сравнивать Ик панели с обычными нагревателями, то можно убедиться в эффективности данного оборудования. Например, на обогрев площади в 2.5 м2 потребуется сто ватт энергии тепла, выделяемой инфракрасным обогревателем. Эффективность этого вида обогревателя превосходит в 2,5 раза обычные.

Но при установке не стоит забывать о том, что данное устройство имеет большую теплоотдачу. Ик лучи имеют схожее действие с солнечными лучами. Именно по этой причине при установке таких моделей необходимо крепить их с небольшим уклоном.

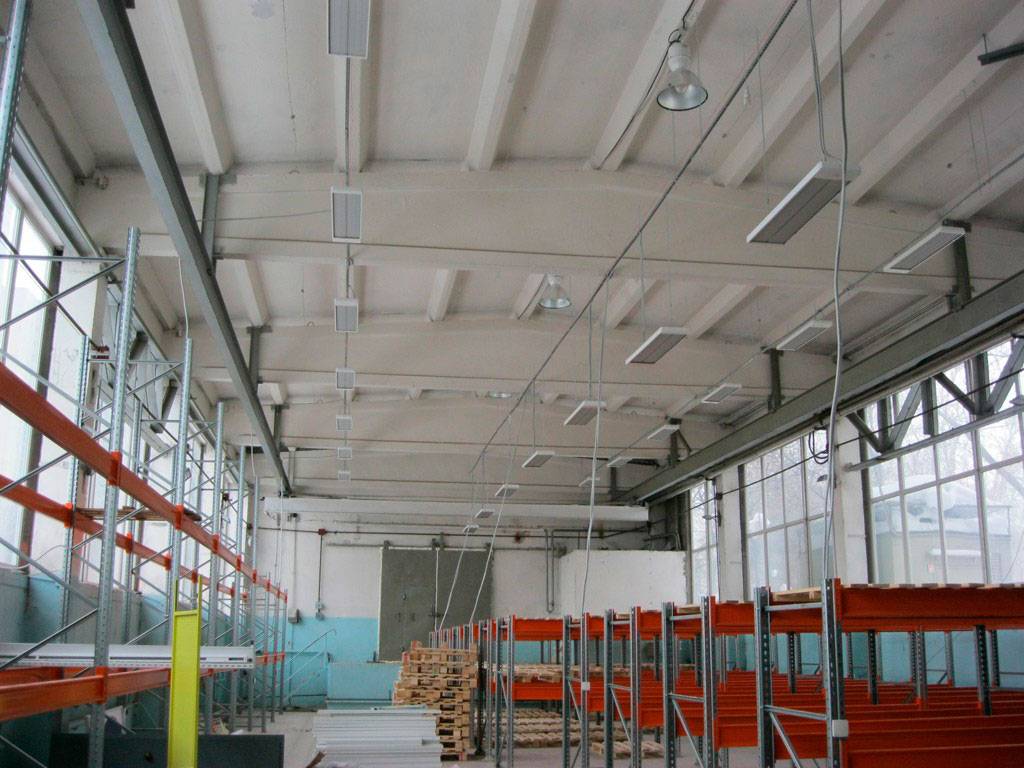

Промышленные инфракрасные обогреватели

Электрическая и газовая панели

Каким образом газ, сгорая, образует ИК излучение? В устройстве имеется горелка, которая нагревает горящей струей газа керамическую панель. В результате происходит нагрев конструкции и выделение инфракрасных лучей. Существуют модели с установленной металлической сеткой. Принцип работы электрической панели с инфракрасным излучением, был описан выше.

Настенная и потолочная панель

Их отличие лишь в том, что они имеют разные места монтажа. Если рассуждать о способах монтирования, то настенные модели, конечно же, проще в установке. В комплектах к оборудованию идет крепежный материал. При монтировании необходимо правильно выбирать место. К примеру, рационально установить оборудование под подоконник и возле входной двери. Это при условии наличия активной панели, которая может конвертировать воздух. В противном случае, устанавливать устройство в определенном месте нет никакой необходимости. Главное, чтобы человеку было комфортно, и прибор гармонизировал со стилем помещения.

Потолочную панель устанавливают аналогичным способом, применяя кронштейны, и вешают на вбитые дюбеля. Самое главное грамотно подключить электричество. Так как потолок является открытым пространством, то имеет смысл применить скрытую проводку. Потолочный обогреватель в основном используется в хозяйственных постройках, в жилых помещениях такой вид применяется редко.
