Критерии выбора инструмента и способа
При выборе приспособления или способа для зачистки кабеля важно учесть не только объем предстоящих работ, опытность мастера и финансовые возможности, но также следующие особенности материалов оболочек проводников:
- Коаксиальный провод. Верхняя оболочка снимается термическим путем, нижняя – стриппером. Другие способы могут повредить чувствительные к нагрузкам жилы.
- Кабель с фторопластовой изоляцией. Оболочка отличается высокой термостойкостью. Поэтому для зачистки лучше подходят механические способы – ножом или стриппером.
- Провод с эмалированной защитой. При малом сечении сердечника – не более 0,2 мм² – применяется термический способ.
Обжиг медного провода
Термическая обработка позволяет избавиться от оплетки кабеля. Перед тем, как обжечь медные провода, необходимо повторить технику безопасности и обеспечить доступ свежего воздуха. Еще используют паяльник, чтобы снять слой изоляции с токопроводящих жил или шлейфов. Чтобы оболочка снялась, нужно расположить кабель на ровной горизонтальной поверхности, разогреть паяльник и вертикально приложить его к обмотке. Пока провод плавится, его проворачивают вокруг оси, чтобы воздействовать на изоляцию равномерно. Потом защитный слой пластика снимают, используя такой инструмент, как плоскогубцы или пассатижи. Еще можно использовать пинцет.
Снять изоляцию путем оплавления
Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».
Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.
Как зачистить провод, сохранив его свойства
Начнем с простых способов.
Нож
Используется универсальный инструмент: обычный перочинный или канцелярский.
Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.
Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.
По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.
Термический способ
Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.
Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.
Существуют термические инструменты промышленного исполнения.
Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.
Преимущество проволочных термоэлементов:
- Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
- Тонкая линия расплава не приводит к перерасходу материала.
- Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.
Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.
Механические приспособления для снятия изоляции с проводов промышленного исполнения

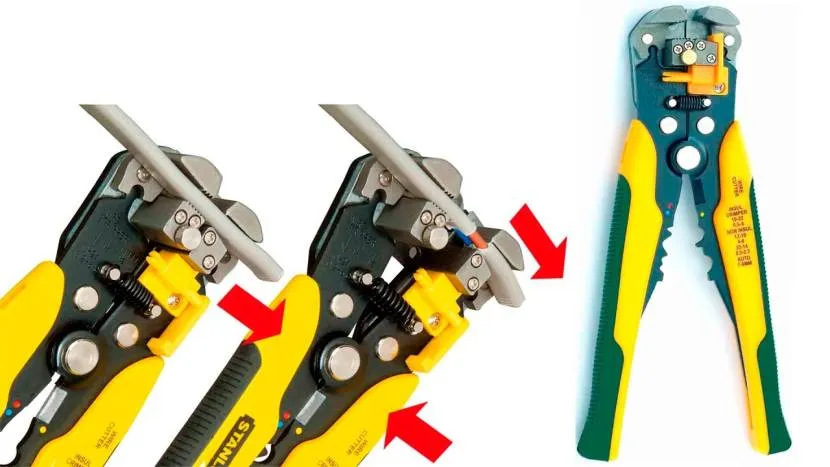

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.
Принцип действия следующий:
При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.
Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.
Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.
Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.
Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.
Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.
Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.
Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.
С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.
После чего оболочка легко снимается, не повреждая центральный проводник.
Зачистка проводников с лаковым покрытием
Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.
Как делать зачистку и основные ошибки
При зачистке оголенная часть провода должна быть полностью закрыта соединением
Чтобы безопасно и правильно очистить провода, нужно соблюдать несколько несложных требований.
- Оголенная часть должна полностью быть закрыта соединением.
- С жилы изоляционный слой должен удалиться со всех сторон.
Чаще всего домашние мастера делают следующие ошибки при зачистке:
- Оставляют оголенный провод открытым. Это может привести к поражению человека электрическим током.
- Оставляют фрагменты изоляции на жиле. Тогда проводник не будет полностью и надежно обжиматься, из-за чего пострадает качество контакта.
Для снятия изоляции потребуется специальный инструмент или нож.
Разновидности стрипперов
На рынке представлено несколько типов стрипперов: ручные, полуавтоматические и автоматические. Наиболее простая модель съемника с виду похожа на бокорез. На лезвиях устройства есть фигурные выемки различного диаметра. С помощью этих выемок и снимается изоляционный слой. Ручная модель позволяет работать лишь с одной жилой.
Другой тип съемника — полуавтоматический. Для работы с этим стриппером нужно установить ограничитель на необходимую длину. Под необходимой длиной понимается расстояние, равное оголяемой длине кабеля. Если толщина изоляции достаточно велика, можно обойтись и без ограничителя. После установки ограничителя кладем проводник на губки щипцов таким образом, чтобы он уперся в ограничитель. Когда пользователь нажимает на ручки, режущая часть устройства вступает в контакт с изоляционным слоем, губки съемника резко раздвигаются особым механизмом, в результате чего в надрезанном месте изоляция разрывается и удаляется. Полуавтоматические устройства позволяют работать сразу с несколькими жилами.
Автоматические съемники наиболее сложны с технической точки зрения. Такая модификация оснащаются электроприводом, который удаляет изоляционный слой автоматически.
Выпускаются и многофункциональные приборы. Такие устройства, помимо зачистки проводов, могут осуществлять и скручивание жил (если речь идет о многопроволочной жиле).
Для работы с витой парой имеется специальный съемник. Устройство оснащается зажимом со встроенным лезвием. Благодаря такой конструктивной особенности, возможно очень точное удаление изоляции. С помощью этого же стриппера можно очищать коаксиальный кабель для установки F-коннектора.
Несмотря на вышесказанное, для работы с коаксиальными кабелями выпускается отдельный – более специализированный – стриппер. В отличие от предыдущего устройства, данный съемник имеет два лезвия и сменный вставки для проводов разных диаметров. Одно лезвие предназначено для срезания внешней изоляции, другое – внутренней. Для работы с инструментом необходима очень точная настройка.
Помимо указанных выше устройств, на рынке имеются съемники для работы с оптоволокном и силовыми кабелями. Относительно стриппера для оптических кабелей можно сказать, что это самый дорогостоящий и точный инструмент из всех имеющихся. Устройство позволяет снимать даже самые тонкие слои изоляции.
Пункты приема вторсырья
Приемщики лома покупают следующие отходы кабельно-проводниковой продукции:
a) заводской брак, складские неликвиды;
b) б/у кабельные линии, остатки производства;
c) старый неочищенный кабель;
d) демонтированные коммуникации;
e) отходы монтажных работ.
Приемка осуществляется по нескольким критериям, из которых складывается цена за кг лома. Учитывают длину кусков проводника, процентное соотношение лома к изоляции, посторонним примесям.
Сдавать вторсырье рекомендуется в пункты приема, имеющие документы и разрешения на ведение такого рода деятельности. Перед взвешиванием лом осматривают, и оценивает специалисты.
Кстати! Чтобы определить вес металла без обмотки специалист приемки срезает опытный образец проводника, зачищает и взвешивает.
Средняя цена за кг медного лома на 2018-2019 год
Тип лома | Описание лома | Средняя цена, руб./кг |
Кабель в обмотке | Покрытый изоляцией | 250-290 |
Кабель медный | С выходом меди 70% и более | 280-320 |
«Масло» | С оплеткой, снятой вручную. Принимают сырье без изоляции, краски, лака, бумаги, клемм, потемнений, окислов. | 230-320 |
«Микс» | Телефонный кабель, шины «косички», проволока, токопроводники. Допускается наличие краски, лака, окислов | 250-320 |
«Блеск» | Полностью очищенное сырье с идеально блестящей поверхностью | 330-350 |
Медь после обжига | Сырье после термической обработки. | 310-330 |
Стоимость алюминиевого лома зависит от толщины жилы, содержания Al, чистоты сырья. Диапазон цен – от 20 до 70 руб./кг.
Коаксиальный кабель
Коаксильный кабель
Зачистить изоляцию на коаксиальном кабеле можно и своими руками. Хотя оборудование для этой цели недорогое и доступное, мы расскажем вам о том, как сделать работу кусачками и ножом. Как правило, такой кабель используется для подключения спутникового ТВ и для стандартных коннекторов F.
Виды коаксильного кабеля
Пошаговая инструкция как зачистить провод коаксиальный:
Кабель следует взять по направлению от вашего тела.
Возьмите канцелярский нож и плотно нажмите на кабель под прямым углом от конца кабеля на расстоянии 2,5 см. Нельзя нажимать концом лезвия иначе он отломается и может отскочить в глаза.
На этом этапе необходимо прорезать наружную оболочку, оплетку, слой фольги и диэлектрическую пену. В большинстве случаев она имеет белый цвет. Именно такими слоями и окружена жила. В процессе погружения лезвия в кабель вы почувствуете некоторое сопротивление
Как только, лезвие зашло до половины провода давить на него необходимо меньше. Крайне важно не повредить центральную жилу!
Дальше следует пройтись по кругу кабеля. При этом будьте осторожны, чтобы не оставить зарубок на жиле.
Теперь за отрезанный край изоляции потяните и крутите
Такими действиями вы сможете снять отрезанный конец изоляции.
Если из-под оболочки кабеля торчат проводки, то срежьте их кусачками чтобы они не выходили за край оболочки. Важно исследовать провод на предмет засечек. Если таковые есть, значит, вышеописанную процедуру придется повторить.
Диэлектрическая пена может частично остаться на основной жиле
Удалить ее можно просто ногтем.
Чтобы соединить кабель с коннектором F, предварительно удалите небольшую часть верхней оболочки.
Для этого от предыдущего места отреза отмерьте восемь миллиметров. Сделайте надрез на верхней оболочке. Как и в предыдущем случае, надрез делается перпендикулярно по отношению к проводу. Будьте осторожны, чтобы не зацепить оплетку. В некоторых модификациях коннектора F в удалении оплетки нет потребности, а в других, наоборот, ее следует удалять.
Если вы не уверены нужна ли в вашем случае оплетка, то оставьте ее временно. Данная оплетка находится вокруг диэлектрической пены. Ее проводки имеют толщину меньше человеческого волоса, поэтому всю работу следует выполнять аккуратно. Как раз таки теперь надрез нужно сделать кончиком лезвия по всему проводу.
Снимаете восемь миллиметров оболочки кабеля, так чтобы на жиле осталась диэлектрическая пена, завернутая в обмотку.
Оплетка заворачивается поверх внешней оболочки
Так, диэлектрик оголяется
На этом этапе обратите внимание на требование F-коннектора: какой именно конец провода должен быть в вашем случае.
Между оплеткой и центральной жилой должны отсутствовать все возможные проводки. На фоне белого диэлектрика это будет хорошо заметно.
На конец кабеля помещается F-коннектор.
Диэлектрик должен находится на дне коннектора после его посадки на него
Недопустимо, чтобы он выглядывал или не доставал до дна коннектора
F-коннектор
Теперь F-коннектор готов к эксплуатации.
Зачистка изоляции силового кабеля
Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?
- Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
- С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
- Отрезаем оставшийся кусок от внешней изоляции.
- Разделываем провода.
Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.
Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.
Применение профессионального инструмента
Для большого объема электромонтажных работ есть 4 основных разновидности специнструмента, позволяющих быстро и без повреждения жил зачистить провода от изоляции:
Кусачки и клещи.
Это достаточно универсальные и простые в применении приспособления для реза оболочек как на проводах, так и кабелях. Для зачистки подбирается нужный диаметр по проводнику, затем обхватывается и прокручивает вокруг. После этого оболочка просто стягивается с конца провода.
Плюсы приспособления:
- Надежность.
- Возможность зачистки в труднодоступных условиях.
- Большой срок службы.
- Работа с проводами под током.
Минусы связываются с невозможностью подстройки инструмента под длину снимаемого слоя и необходимости перенастройки под разный диаметр.

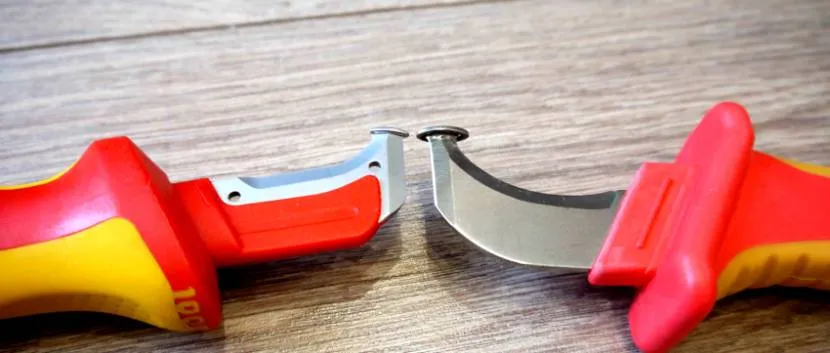

Электромонтажный нож.
Традиционное приспособление для быстро снятия оболочки. Применяется преимущественно для работы с плоскими кабелями. Срез ножом изоляции осуществляется от себя. При этом режущая часть инструмента должна быть направлена под острым углом к материалу.
Нож для снятия оболочки с кабеля отличается лезвием специальной формы Источник remoo.ru
Достоинства:
- Универсальность – подходит под любые провода.
- Доступная цена.
- Наличие экземпляров с рукояткой, покрытой электроизоляцией, что дает возможность работы с проводами под напряжением.
Недостатки связываются с длительностью процесса обработки, трудоемкостью для проводников большого диаметра и необходимостью опыта, без которого можно повредить металлические жилы.
Стриппер.
Специально предназначенный для зачистки проводов от изоляции профессиональный инструмент. Механизм работы основан на проведении проводника через пару подвижных полукруглых рабочих элементов. Точность среза задается настройкой прибора под сечение жилы.
В зависимости от условий и объема работ применяются 3 разновидности стриппера:
- Ручной.
- Полуавтоматический.
- Автоматический.
Некоторые модели помимо основной задачи позволяют выполнять обжимку, обрезку и скрутку проводников.
Профессиональный стриппер наилучшим образом предназначен для быстрой очистки проводов от изоляции Источник ytimg.com
Стрипперы
Пожалуй, самый распространённый тип инструмента для снятия изоляции проводов в арсенале профессионального электромонтера. Данные приборы являются помощниками электромонтера для обычных ручных, полуавтоматических или автоматических зачисток проводов. Снятие изоляции с любого кабеля с их помощью намного упрощается.
Очень удобно с помощью стриппера счищать верхний слой защитной оболочки у многожильных проводов. Глубину реза можно легко регулировать, что позволяет его использовать при зачистке кабелей с большим и малым диаметром. Зачистка для тонкого кабеля проводится без особых усилий.
У устройства также есть специальный ограничитель, позволяющий выбирать длину снимаемой диэлектрической оболочки. Когда зачищается провод большой длины, ограничитель можно легко снять.
Часто стриппер для снятия изоляции с проводов дополняют другими приспособлениями, делающими их по-настоящему многофункциональным инструментом. Например, в их конструкцию могут входить пресс клещи. С их помощью можно проводить опрессовку кончиков проводов. Обжимка может проводиться с использованием различных гильз и наконечников, позволяющих осуществлять их последующее подключение к электроприборам. Часто стрипперы используют как кримперы, чтобы соединить один очищенный конец провода с другим без спаивания с помощью клемм. Некоторые модели могут оснащаться кусачками.
Выгодные стороны стрипперов (если сравнивать с ножами):
- могут использоваться для снятия оболочки у проводников очень тонкого диаметра (сечением от 0,05 мм2);
- помимо зачистки, применяются в качестве кусачек или пресс-клещей, чтобы обжать кончик проводника;
- допустимо применять при снятии изоляции у проводов с любой электроизоляцией (силиконовой, поливинилхлоридной, резиновой и т. д.);
- с их помощью с легкостью снимают электроизоляцию даже с многожильной проводки, шлейфа, витой пары;
- не повредят токоведущую часть даже у проводников из мягкого металла (алюминий, медь);
- просты в работе;
- стоят немного.
Наконец, если под руками не окажется профессионального инструмента или удобного ножика, для снятия изоляции с проводов можно использовать обычный паяльник. Перед тем, как зачистить электрические провода, его жало разогревают до соответствующей температуры, затем к нему прислоняют провод и прокручивают вокруг оси, прожигая изоляцию.
После этого оболочку можно легко снять, и жила останется целой. К недостаткам данного способа очистки можно отнести то, что, плавясь, пластиковая оболочка будет выделять неприятный и вредный дым. Не следует использовать паяльник для зачистки кабелей с резиновым покрытием (так как резина просто будет гореть) или с покрытием из горючего материала.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
{SOURCE}
Эффективные методы очистки
Существует множество проверенных методов, которые позволяют чистить изделия из меди даже в домашних условиях. Познакомимся с наиболее эффективными из них.
Одним из наиболее доступных в домашних условиях средств, которым чистят предметы, изготовленные из меди, является обычный томатный кетчуп. Для того чтобы почистить при помощи такого средства медь, его просто наносят на обрабатываемую поверхность и оставляют на ней на 1–2 минуты. После такой выдержки кетчуп смывают струей теплой воды. В результате этой процедуры к медному изделию вернутся его первоначальный блеск и яркость цвета.
Чистить предметы из меди, если они не сильно загрязнены, в домашних условиях можно и при помощи обычного геля для мытья посуды. Для этого используют мягкую губку, на которую наносится моющее средство. Смывают его под струей теплой воды.
Данный метод очистки используют в том случае, если необходимо почистить крупное изделие из меди, которое невозможно поместить в какую-либо емкость. Поверхность такого предмета протирают половинкой лимона. Чтобы усилить воздействие лимонного сока на медь, можно чистить ее с помощью щетки с ворсом, обладающим достаточной упругостью.
Придать меди былой блеск помогает такое средство, как «уксусное тесто». Готовят его следующим образом. В специальной емкости в одинаковой пропорции смешивают пшеничную муку и уксус, доводя полученную массу до однородного состояния. Затем тесто наносят на предмет из меди и выдерживают до полного высыхания. Образовавшуюся после высыхания смеси корочку аккуратно удаляют, а медную поверхность полируют до блеска куском мягкой ткани.
Существует радикальный и эффективный метод очистки изделий, изготовленных из меди, который используется в том случае, если их поверхность сильно загрязнена и почистить их другими средствами не удалось.
- В специально приготовленную емкость из нержавеющей стали наливают уксус, который смешивают с небольшим количеством поваренной соли.
- В полученный раствор помещают очищаемый предмет и ставят емкость на огонь.
- После того как чистящий раствор дошел до кипения, огонь под емкостью выключают и оставляют ее на плите до полного остывания.
- После остывания раствора очищаемое изделие извлекают, промывают его под струей теплой воды и протирают его поверхность насухо.
Особенности работы со станками для бронированных кабелей
Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.
Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.
Поперечное сечение бронированного кабеля
Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.
Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты
После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока
Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока
Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.
Стриппер для разделки бронированного кабеля
