Труборез для стальных труб: виды, советы по подбору модели и нюансы грамотной эксплуатации

Подсказки по выбору

Основной элемент трубореза – металлическая рама, которую зачастую делают из кованой стали. А по остальным составляющим модели могут отличаться. Поговорим подробнее о самых востребованных из них.

Ручные труборезы

Как использовать ручные труборезы для стальных труб? Все предельно просто: «девайс» надевают на трубу и перемещают к месту, где нужно будет разрезать конструкцию. Фиксируют зажим – так, чтобы инструмент вращался вокруг трубы. Затем вращают труборез вокруг оси – то в одну, то в другую сторону.

Чаще всего для работ используют резцовые и роликовые модели.

Резцовый агрегат оснащен стальной обоймой, которая обхватывает конструкцию зубчиками из высокопрочной стали. Их положение регулируется дополнительно. Пара или даже один резец размещаются на подвижной части, которая регулируется резьбовым штоком (в дешевых моделях рукояткой с таким штоком). Благодаря «девайсу» срез получается чистым и ровным. Резцовому труборезу «по зубам» конструкции с диаметром, не превышающим 10 см.

Второй распространенный вариант ручного трубореза – роликовый. Существуют модели либо с 1, либо 3 роликами. Трубы большого диаметра (1,5-10 см) можно осилить только с помощью «девайса» с 3 роликами. Если же диаметр конструкции не превышает 0,5 см, то подойдет и труборез с 1 роликом. Данная модель хороша во всем, за исключением того, что после операции остаются заусеницы. Такую проблему тоже можно решить при помощи зенковки, но все это хлопотно.

Модель с роликами

Ручные труборезы – любимчики домовладельцев, стремящихся делать на своих владениях все своими руками. Приборы мало того, что недорогие, так еще и просты в обращении – для работы с ними не нужно иметь специальный опыт или подготовку. Правда, при пользовании такими «девайсами» придется потрудиться, простота в данном случае базируется на физической силе.

Электрические модели

Если работать с трубами предстоит профессионально, либо вы возводите один дом за другим, не будет лишним приобрести электрический труборез. Такой агрегат более производителен. С ним можно работать буквально играючи, не прикладывая усилий.

Правда, следует быть готовыми выложить кругленькую сумму, но если ваш бюджет не слишком сжат, то непременно приобретите автоматизированный агрегат. В хозяйстве такой инструмент пригодится.

Единственный недостаток у электрических моделей – ими невозможно пользоваться в труднодоступных местах трубопровода. Но для таких случаев можно приобрести простенький ручной «девайс».

В продаже вы найдете два типа электроинструмента – разъемный и неразъемный. Удобнее пользоваться разъемной моделью, состоящей из корпуса, разделенного на 2 части. Благодаря такому устройству, агрегатом можно резать даже готовый – смонтированный трубопровод. Поэтому данная модель – «палочка-выручалочка» для любителей ошибаться и тех, кто намерен и ремонтом коммуникаций заниматься самостоятельно.

Режущим элементом в электрическом труборезе являются резцы, которых в «девайсе» присутствует минимум 2. Один из них предназначен для резки, другой – для снятия фаски. Крепится к конструкции устройство при помощи кулачков, коих бывает от 4 до 8. Стандартной модели «по зубам» изделия с толщиной стали до 1 дюйма. Если стенки толще, придется искать специальную разновидность резцов.

Для каких процессов можно применять электрическую модель:

• торцевание;
• снятие фаски (внешней, внутренней, а также с притуплением).

Так выглядит электрическая модель

Порядок работы с электрическим прибором таков:

1. Разъемные части агрегата помещаются на трубу. Затем обхватывающие элементы выравнивают строго по вертикали. От точности установки зависит качество среза. Резцы располагают на удалении 2 мм от предполагаемого среза. Не исключено, что для такого процесса понадобится строительный уровень. Дабы удостовериться в правильности установки, совершите резцедержателями полный оборот. Бывает, что диаметр выбранной модели слишком велик для трубы, которую вам нужно разрезать. Выход из такой ситуации прост: приобретите специальные кулачки и наложите их под крепежный механизм.
2. Процесс резки. В электрических моделях фактически все автоматизировано. Следуйте инструкции, и машина с резцами выполнит за вас всю работу.

В общем, электрический труборез для стальных труб – это выход для домовладельцев, не имеющих должной физической подготовки, экономящих время и желающих жить в унисон с передовыми технологиями.

Разновидности ножниц для резки труб из полипропилена

Реализуются ПП трубы в виде ровных отрезков до 12 метров, а также в бухтах. Естественно, что в процессе укладки труб довольно часто появляется надобность в их резке и сварке.

Даже с учетом того, что структура полимера является довольно мягкой, повредить ее нелегко. Резку полипропиленовых труб можно назвать трудным процессом, особенно с учетом того, что срез должен получиться предельно ровным. В противном случае на этапе стыковки труб нужно будет затратить много непредусмотренного заранее времени на выравнивание стыков. Так как трубопровод кладется встык, любое, даже самое минимальное отклонение будет причиной получения плохого результата. Плохая герметичность, что ни для кого не секрет, станет причиной прорыва трубопровода.

Покупая ножницы для полипропиленовых труб, каждый человек хочет выбрать одновременно качественный и недорогой товар. В данном случае стоит понимать, что если у вас в планах простой ремонт, в процессе которого вами будет проложено лишь несколько сегментов трубопровода, будет достаточно ножниц по минимальной цене. Они будут оборудованы лезвием из дешевых марок стали, поэтому в сравнении с более дорогими аналогами качество их будет значительно ниже, соответственно они затупятся быстрее. Но стоит ли переплачивать, если вы собираетесь использовать инструмент для резки полипропиленовых труб несколько раз?

Если же вы планируете заниматься монтажом пластиковых труб очень часто, то в данном случае без качественного инструмента попросту не обойтись (детальнее: «Какой нужен инструмент для полипропиленовых труб и как его использовать при монтаже»).

В продаже можно встретить несколько разновидностей ножниц для пропиленовых труб.

Бывают прецизионные ножницы для полимерных труб, которые оснащены трещоткой. Они имеют несложную конструкцию, ими легко пользоваться. Наряду с достаточной надежностью их цена находится на среднем уровне и, как правило, не превышает 20 долларов. Дополнительно на цену может влиять то, с какими сечениями позволяет работать конкретная модель изделия. Обычно, при сечениях до 42 мм ножницы будут дешевле. Но если вы планируете разрезать 63-75 миллиметровые трубы, за такую модель придется хорошенько доплатить.

Можно приобрести автоматические ножницы, которые имеют форму пистолета. Можно сказать, что они несколько похожи на предыдущий вариант. И даже несмотря на то, что такого рода нож для пластиковых труб и стоит значительно дороже, их довольно часто покупают домашние мастера, так как такой инструмент позволяет разрезать трубы любых сечений. Идеально подходят автоматические ножницы в тех местах, где трубы расположены впритык к стене. Разрезая этим инструментом трубу в труднодоступном месте, потребуется приложить кистью меньше силы.

Труборезы роликового типа. Они также легки в использовании. В недорогих моделях движение ножа для резки пластиковых труб осуществляется резьбовым приводом. Труба подается по роликам, размещенным на С-образной дуге, которая в свою очередь установлена напротив лезвия. У моделей подороже механизм изготовлен по храповому типу.

Электрический труборез. Из названия следует, что инструмент оснащен электроприводом – он имеет продвинутую конструкцию ручных элементов для разрезания труб. Разница состоит лишь в том, что в данном случае ножницы работают не от силы, прикладываемой мышцами оператора, а от электромотора. Для того чтобы нож для резки полипропиленовых труб сделал свою работу, нужно зафиксировать трубу в механизме агрегата, и нажать на кнопку «Старт». Теперь ждем, пока лезвия не перережут трубу – в результате получается ровный разрез. При этом не нужно прикладывать огромных усилий.

Минусом электрического трубореза является то, что аппарат не способен оперировать трубами сечением более 42 мм, потому что этого не позволяют присутствующие крепления ввиду своих размеров.

Удобный инструмент из болгарки

Фантазия мастеров не остановилась на применении сугубо ручных инструментов для резки трубопрокатных изделий. Отрезной дисковый агрегат широко применяется не только для металлообработки, но и для обработки дерева. В домашнем хозяйстве ему нет аналогов: инструмент удобен для работ разной сложности в гараже и мастерской. Он способен справиться со следующими задачами:

• с точным раскроем листового металла;
• с разрезанием металлических деталей;
• с получение пропилов заданных параметров;
• с получением заготовок;
• с разделением металлического профиля на длинные отрезки.

Труборез из болгарки удобен, прост в эксплуатации, способен справиться за короткое время с широким спектром задач. Ему свойственен точный рез, высокая скорость работы.

Учитывая, что в быту инструмент применяется не столь регулярно, как в промышленности, его покупка нецелесообразна. Будет рациональнее смастерить агрегат самостоятельно, используя в качестве основы для творчества станину от обычной угловой машины. В результате получится универсальная болгарка со свойствами малогабаритного отрезного станка.

Самодельный вариант приспособления не является сегодня большой редкостью. Можно изготовить труборез, используя подручные материалы, имеющиеся в гараже, либо сделать его из болгарки своими руками.

На более профессиональный самодельный уровень выходит конструирование трубореза плазменного типа. Главные составные элементы – , шестерни от бендикса, маховик от любого грузовика. Единственный нюанс: для изготовления понадобится станок для обработки металла. Если таковой имеется в вашем гараже, то дело остается за малым.

Процесс изготовления

• отвертка;
• молоток;
• гаечный ключ;
• напильник и ;
• тиски;

В качестве расходных материалов нужно взять:

• винты, желательно М6;
• болты М8;
• квадратная катанка;
• пружина;
• стальная лента 15х4 мм;

Пригодится металлический заклепочный элемент, диаметр которого не больше 4 мм.

Перед тем как приступить к процессу изготовления, рекомендуется подготовить рабочее место, разместить на нем весь необходимый инвентарь.

1. Как изготовить левую часть трубореза:


• используется кусок катанки длиной не меньше, чем 135 мм;
• обрабатывается нижний конец заготовки: скругляется напильником, снимаются фаски, заправляется радиусом;
• отмеряем 90 мм от одного конца заготовки и высверливаем отверстие, диаметр которого 8,5 мм;
• сверху на деталь накладывается полотно, крепится с использованием прижимной планки либо металлической заклепки;
• сверлится еще одно отверстие, предназначенное под ось, в качестве которой используется обычный стальной прут диаметром не больше 8 мм.

На этом этапе важно учесть: зубья полотен должны иметь одинаковое направление

1. Как изготовить правую часть:


• изготавливается основа из катанки;
• формируется два отрезка, максимальная длина которых до 40 мм, изделие напоминает крышу дома;
• под рукоятку заправляется хвостовик;
• полотна прикрепляются на каждый изогнутый участок изделия;
• с левой стороны катанки нужно разместить резьбовое отверстие, в самом центре которого вкручивается прижимной болт;
• перпендикулярно отверстию с левой стороны делается аналогичное, в которое будет устанавливаться ось;
• закрепляется полоса из стали, в которой сверлится отверстие под ось.

1. Сборка конструкции:


• слева на прижимной болт надевается пружина;
• ставится ось, концы которой соединяются;
• в качестве оси можно использовать пару винт-гайка;
• прижимной болт вкручивается в резьбовое отверстие справа.

Чтобы изготовить труборез своими руками, можно вместо полотен использовать напильники. Это не навредит процессу ремонта или монтажа трубопрокатных изделий, а наоборот, самодельный инструмент поможет на элементы заданной длины с ровными срезами.

Трубы – основной элемент водопровода, канализации и отопления – систем, без которых мы уже не мыслим свое существование. При намеченном большом фронте работ по их ремонту или установке существенно поможет труборез ручной для стальных труб. Этот инструмент не только облегчит вам жизнь, но и значительно увеличит скорость выполнения всех операций.

В отличие от популярной «болгарки» – угловой шлифовальной машинки – труборез автономен, производит меньше шума, им легче управлять. Но несмотря на кажущуюся простоту прибора, при его выборе возникают проблемы. Чтобы не прогадать с покупкой, необходимо изучить все особенности инструмента и сферы его рационального применения.

Критерии выбора труборезов

Подбор трубореза основывается на следующих параметрах:

• виде привода устройства;
• типе режущего элемента;
• разновидности зажимного устройства.

Разновидности привода

В зависимости от типа привода современные труборезы могут быть:

• ручными. Труборез ручной является наиболее простым устройством и преимущественно используется при самостоятельной прокладке бытового трубопровода. Принцип работы трубореза заключается во вращении рукояти, которая приводит в действие режущий механизм (рисунок выше);
• электрическими. Труборез электрический приводится в действие двигателем, работающим от сети со стандартным напряжением. Электрическое оборудование позволяет получить более ровный срез. Единственным недостатком устройства является невозможность обрезки тонкостенных труб, которые при воздействии режущего элемента могут деформироваться;

Оборудование для резки труб с электродвигателем

пневматическими. Такие устройства работают за счет давления воздуха. Как правило, пневматические труборезы используются профессионалами для резки труб большого диаметра или изготовленных из прочных металлов (например, чугуна);

Профессиональное оборудование для резки труб

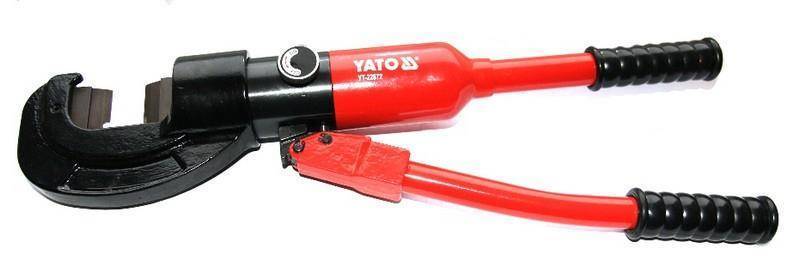

гидравлическими. Устройство работает за счет давления жидкости, расположенной в специальном поршне и не требует подключения к электросети. Мощность оборудования позволяет нарезать трубы разного диаметра и изготовленные из различных материалов.

Устройство, работающее за счет сжатия жидкости

Если требуется проложить трубопровод небольшой длины, например в квартире, то оптимально подойдет ручной инструмент. Если необходимо проложить коммуникации на загородном участке, то целесообразнее приобретать электрический или гидравлический (при отсутствии возможности подключения к электроэнергии) инструменты.

Типы режущих элементов

По разновидности режущего элемента все труборезы подразделяются на следующие виды:

роликовые. Резка труб производится при помощи подвижных роликов, которых в устройстве может быть установлено от 1 до 4 штук. Роликовый труборез с 1 роликом предназначается для резки труб, диаметр которых не более 50 мм. Труборезы с 3 – 4 роликами прекрасно справляются с резкой труб диаметром более 100 мм. Существенным минусом оборудования является образование шероховатости при резке и невозможность получения ровного среза. Роликовый труборез является универсальным инструментом, так как помогает в работе не только со стальными трубами, но и медными, металлопластиковыми трубами и так далее;

Устройство для резки труб малого диаметра

резцовые. Труборезы такого типа оснащаются режущими дисками, позволяющими получить максимально ровный срез. Диски изготавливаются из прочной стали. Резцовые труборезы предназначаются для резки труб с диаметром не более 100 мм, изготовленных из стали или пластика;

Оборудование, оснащенное режущим диском

цепные. Модели труборезов, оснащенные режущими цепями, оптимально подходят для труб различного диаметра и толщиной стенки до 30 мм. Цепной труборез позволяет получить ровный срез, не требующий дополнительной обработки. Устройства надежны и долговечны.

Устройство с режущей цепью

Вид режущего элемента подбирается в зависимости от размеров труб, подлежащих нарезке и необходимости получения ровного среза в максимально короткие сроки.

Виды зажимов

По принципу фиксации трубы для удобства резки все труборезы подразделяются на следующие виды:

хомутные. Фиксация труб производится при помощи встроенного хомута, который позволяет надежно закрепить трубу для выполнения операции. Такие устройства оптимально подходят для резки труб в ограниченном пространстве;

Оборудование с хомутом для зажима трубы

рычажные. Труба удерживается в процессе резки путем дополнительного воздействия на рычаг. Рычажные труборезы преимущественно используются для резки пластиковых труб;

Оборудование с рычагом для фиксации трубы

винтовые. Труба фиксируется в оборудовании посредством винтового механизма, который одновременно пододвигает механизм для резки трубы на оптимальное расстояние.

Оборудование с винтовым способом фиксации труб

Винтовые труборезы могут использоваться для нарезки труб из разных материалов и разного диаметра. Рычажные механизмы предназначаются для тонкостенных стальных труб, а хомутные труборезы – для прочных стальных труб с большой толщиной стенки .

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Общие правила использования

Перед тем, как испытать новый режущий инструмент в деле, следует ознакомиться с прилагаемой к труборезу инструкцией, общие положения которой сводятся к следующим правилам:

Перед началом  использования  трубореза откройте фиксатор, а за ним и сам инструмент . Труборез необходимо  установить на трубе, в месте предполагаемого разреза. Если имеется защёлка, обязательно закройте её, чтобы ролики не портились.

Как только направляющие коснутся друг друга, подровняйте ролики. Поворачивайте имеющийся винт до тех пор, пока режущие ролики не коснутся трубы.

Подтяните винт ещё немного, где-то на 180 градусов. Если в дальнейшем вам придётся прилагать слишком много усилий для резки, несколько отверните винт.

Готово! Теперь можете приступать к резке. Для этого вам нужно совершать маятниковые движения ручкой примерно на 130 градусов, поворачивая ручку на 180 градусов после каждого третьего маха. Повторяйте 2 последних действия пока не отрежете трубу.

Поняв, как пользоваться труборезом, целесообразно научиться методам ухода за инструментом. Всегда нужно использовать исключительно острые ролики, так как тупые могут привести к неприятным деформациям среза.

Не спеша, оборачивая ручку против часовой стрелки, раскройте салазки хотя бы на половину, дабы приступить к замене. Убедитесь, в какую сторону выбивается крепление ненужного ролика, а затем удалите его. Замените использованный ролик на новый. Вставьте ролик и его штифт на исходное место.

Используя труборез, держите его прямо к оси разрезаемой трубы, это значительно снизит нагрузку, и ваш инструмент проживёт существенно  дольше.

Не устанавливайте разные по отношению друг к другу ролики, они должны быть одного размера и качества, ведь в противном случае они все просто сломаются.

Не забывайте удалять ржавчину перед работой,  это значительно снизит нагрузку на рабочий орган. Тщательно смазывайте режущие ролики перед работой и весь инструмент перед хранением.

На что обратить внимание при выборе

Подбор наиболее подходящей модели определяется следующими факторами:

• Объемы предстоящей работы.
• Категории и типоразмеры трубной продукции.
• Качество инструмента и удобство работы с ним.
• Финансовые возможности покупателя.

Для монтажа домашней водопроводной сети или системы отопления будет достаточно ножниц с рейкой-храповиком. Для прокладки внешней и внутренней канализации лучшим выбором будет цепной или роликовый труборез. Когда финансы позволяют, то для укладки полипропиленовых отводов можно приобрести аппарат с функцией снятия фаски.

Механический или электрический

Выбор агрегата из этих категорий во многом определяется финансовыми возможностями покупателя. Электрические приборы намного производительнее, но они и стоят значительно дороже.

Если объем работы ограничивается разовой укладкой домашней сети, нет смысла переплачивать за электрический привод.

Как выбрать лезвие для инструмента

От качества режущего элемента во многом зависит производительность аппарата. Резцы, ролики и лезвия со временем теряют свою остроту

Поэтому важно выбрать надежную рабочую кромку

Лучший материал для лезвия — нержавеющая сталь. Угол заточки должен быть равен 30°. Следует учитывать материал при выборе размера лезвий. Так, для резки ПВХ труб подбираются ролики с высотой лезвий 3,5, 7, 4,5, 10,5 и 12,5 мм.

Ориентировочная цена

Стоимость ножниц — самых простых ручных приборов массового использования — начинается от 300–400 рублей. Более эффективные роликовые труборезы стоят от 1500–3000 рублей. Цена на профессиональный инструмент стартует с 3,5 тысячи рублей.

Топовые модели на рынке инструментов

Среди производителей режущего инструмента на российском рынке сумели зарекомендовать себя такие компании, как RIDGIT, REED, Stayer, Gerat, Virax, REMS, «Ротенбергер», «Зубр». Проведем краткий обзор их продукции.

Бюджетные модели для домашнего использования

Труборез Stayer для реза полимерных труб диаметром 42 мм. Храповая рейка обеспечивает возможность манипуляции одной рукой. Цена 346 рублей.

Телескопический труборез от немецкого бренда Gerat. Устройство позволяет комфортно работать с деталями разных сечений до 63 мм.

Профессиональное оборудование для резки труб

Телескопический труборез бренда «Ротенбергер» предназначен для резки многослойных отводов диаметром 35–42 мм. Способен работать в узком пространстве. Оснащен встроенным гратоснимателем.

Режущий инструмент для работы одной рукой — RIDGIT PC 1375 ML. Одна из самых удачных моделей известного бренда «Риджит». Прибор разрезает трубы сечением до 42 мм буквально за секунды. Цена 3600 рублей.

Гордость американской фирмы REED — поворотные или роторныe труборезы, применяемые для холодной резки отводов в любых условиях, включая аварийные ситуации.

Ручная гильотина Virax, произведенная для прямой резки ПЭ труб сечением до 225 мм. Стоимость свыше 90 тысяч рублей.

Принцип работы ручных труборезов для стальных труб

Наиболее просто выполняется разрезание материала при помощи роликовых труборезов. Главным узлом инструмента является жёсткая обойма, в подвижной части которой устанавливаются дисковые ножи (их может быть один, два или три). Взаимное расположение ножей можно регулировать, в зависимости от внешнего диаметра трубы (предельным для роликовых труборезов считается диаметр до 100 мм). Для длинных труб выпускается инструмент, в комплект которого входят также и направляющие ролики. Они обеспечивают продольную устойчивость заготовки при её разрезании. Перед применением роликового трубореза выполняют следующие подготовительные переходы:

• Смачивают поверхность разделения: при этом очищается внешний периметр и частично удаляется ржавчина/окалина;
• При помощи струбцины закрепляют трубу в обойме, ориентируясь на отмеченную линию реза;

Далее при помощи штока перемещают резцовую головку по периметру трубы, и, постепенно увеличивая подачу, выполняют рез. При хорошо заточенных ножах рез получается чистым, без заусенцев. С целью упрощения конструкции в роликовых труборезах, предназначенных для труб небольших диаметров – до 20…30 мм – шток совмещают с рукояткой, при перемещении которой и производится разрезание.

Применять роликовые труборезы для разделения труб диаметром более 40 мм не рекомендуется. Хотя цена такого ручного трубореза и небольшая, но рез получается недостаточно качественным, а затрачиваемые при этом физические усилия – довольно большие.

Более простую конструкцию имеют резцовые труборезы, которые широко применяются в бытовых условиях для реза стальных труб диаметром до 10…15 мм. Вместо вращающихся при резке дисковых ножей здесь используются резцы, которые при постоянно увеличивающейся подаче постепенно вгрызаются в толщу стали. Ручные резцовые труборезы целесообразно использовать для разрезания труб из пластичных материалов (до марки сталь 15кп включительно, или для сталей обыкновенного качества марок Ст.1 или Ст.2кп). В этом случае удельная нагрузка на резцы – минимальна, и инструмент не нуждается в частых переточках, для выполнения которых потребуется известная сноровка. Снизить усилия можно, применяя смазку поверхности индустриальным маслом пониженной вязкости, либо любой СОЖ.

Для реза труб особо больших диаметров (до 150…200 мм) применяются роторные труборезы с телескопическим механизмом поворота роликов. Такие конструкции удобны тем, что могут быть применены в неблагоприятных для работы условиях (например, в выемках или котлованах). Ролики здесь монтируются по внешнему периметру трубы, а затем, при помощи специального рычага, снабжённого механическим усилителем, прижимаются к поверхности трубы. Постепенно увеличивая подачу, выполняют разделение. Рез производится не столько усилием, сколько развиваемым крутящим моментом.

Гидравлический и пневматический инструмент

Гидравлические труборезы оснащены поршнем, штоком и гидронасосом. Их принцип работы основан на жидкостном давлении. В процессе эксплуатации насос давит на поршень, приводя в действие труборез. При ослабевании давления воды происходит возвращение резцов в исходное состояние. Такие инструменты не требуют подключения к электросети, но их мощность значительно ниже, чем у электрических аналогов.

Пневматические аппараты используются для работы с изделиями, сечение которых достигает 13 дм. Такие приспособления оснащаются резцами разного типа, что позволяет применять их и для пластиковых, и для металлических конструкций.

Пневматические труборезы имеют значительные габариты, а их вес может достигать 60 кг. В комплекте с ними, как правило, продают специальные тележки, на которых они транспортируются.

Выбор вида инструмента

Для резки пластиковых труб применяются труборезы следующих видов:

• роликовые;
• храповые;
• гильотинные;
• цепные.

Роликовые труборезы

Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.

В конструкцию роликового трубореза входят:

• корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
• винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
• отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
• каретка с опорными валиками.

Роликовый инструмент для резки

Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.

К преимуществам роликовых механизмов можно отнести:

• универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
• простота использования;
• невысокая стоимость;
• минимальный риск повреждения трубы.

Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.

Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:

1. определить место расположения среза;
2. установить трубу в струбцину;
3. винтовой рукояткой придвинуть нож-ролик;
4. провести резку по кругу;
5. при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.

Использование роликового инструмента для резки

Цепные труборезы

Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.

Цепной механизм для резки труб из пластика

Плюсами данной конструкции являются:

• возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
• высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
• отсутствие деформации трубы в ходе выполнения работы;
• точность среза.

Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.

Чтобы отрезать пластиковую трубу цепным труборезом, требуется:

1. отметить место реза для выполнения работы с максимальной точностью;

Определение места реза

1. разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
2. провести обрезку путем вращения инструмента.

Использование цепного трубореза

Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.

Гильотинные труборезы

Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:

ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;

Ручной гильотинный труборез

настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.

Настольный гильотинный труборез

Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.

Преимуществами данного вида оборудования являются:

• точность и быстрота выполнения среза (устройство работает как обычные ножницы);
• полное отсутствие деформации трубы;
• отсутствие стружки;
• возможность выполнения резки в условиях ограниченного пространства;
• невысокая стоимость.

К отрицательным качествам относятся:

• необходимость периодической заточки режущего механизма;
• быстрая усталость рук.

Храповые труборезы

Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.

Храповые ножницы для труб из полипропилена

Положительными сторонами инструмента являются:

• быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
• невысокая стоимость.

К отрицательным аспектам относятся:

• необходимость прилагать большое усилие;
• необходимость дополнительной обработки трубы перед соединением.
