Обзор характеристик, преимущества и недостатки
Полиэтиленовые трубы применяются для транспортировки различных сред:
- жидких (вода);
- газообразных (природный газ).
Кроме того, материал характеризуется диэлектрическими свойствами, что позволяет применять его при выполнении электромонтажных работ. Полиэтилен обозначается буквами ПЭ. Международный вариант – PE. Отдельно следует сказать о разновидности материала – сшитом полиэтилене. Он обозначается несколько иначе – PE-X. Основные характеристики и свойства, которые также можно считать достоинствами таких изделий:
инертность: ПЭ-коммуникации не вступают в реакцию со средой, которая транспортируется с их помощью, данное свойство позволяет применять продукцию на производственных объектах;
высокая степень скольжения – поверхность полиэтилена гладкая, что особенно важно для внутренних стенок, т. к
здесь образуются отложения по мере движения веществ, как результат, пропускная способность сохраняется на протяжении более длительного периода, внутренний диаметр коммуникаций при этом не уменьшается;
полимерные материалы не выделяют опасных соединений при контакте с жидкостями, которые транспортируют, что дает возможность производить монтаж трубопровода холодного водоснабжения;
высокая гладкость полимерного материала способствует более легкому и быстрому прохождению жидкости, это обусловлено минимальным сопротивлением потоку, что означает появление возможности подключения к трубопроводу холодного водоснабжения менее мощного насосного оборудования;
стойкость к коррозии: трубы из полиэтилена не содержат металлических элементов, а значит, не поржавеют, даже если будут постоянно контактировать с водой;
легкость монтажа: полимер отличается твердостью, но режется легко, а для соединения двух частей трубопровода используется метод плавки;
длительный срок службы: если изделия эксплуатируются при нормальных значениях давления и температуры, то не потеряют свойства, смогут эксплуатироваться достаточно долго;
трубы малого диаметра (160 мм) монтируются без специального оборудования, для чего достаточно подготовить фитинги – соединительные элементы, позволяющие менять направление и угол наклона участков трубопровода;
низкий уровень шума при прохождении жидкости по коммуникациям.

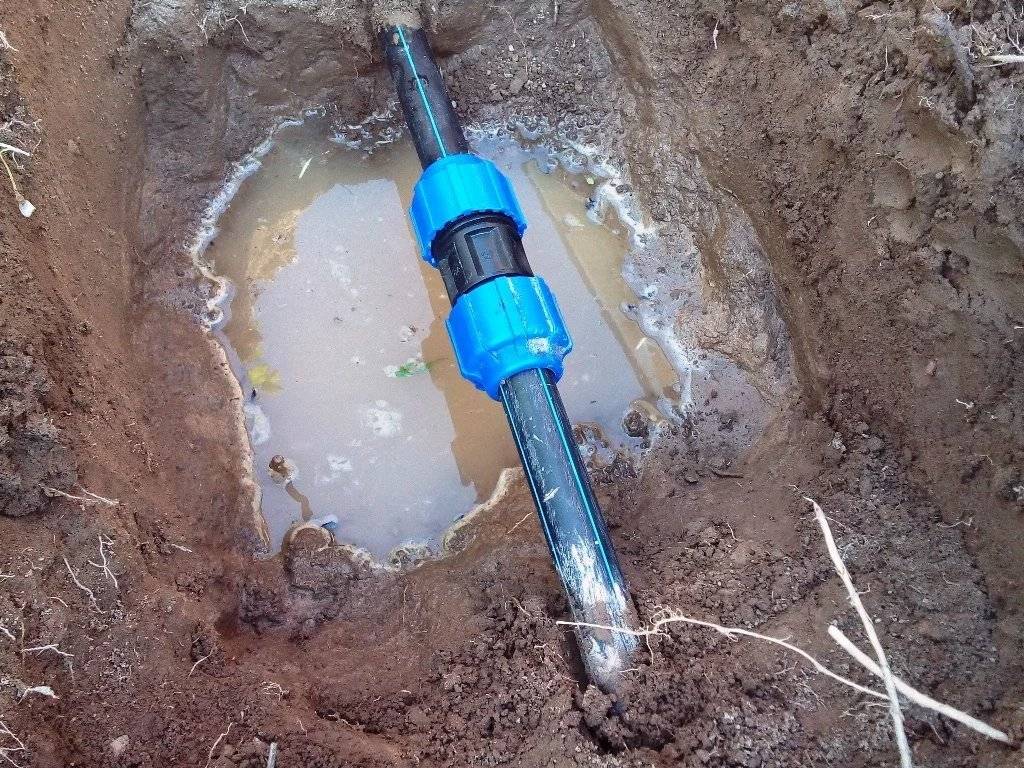

Ремонт ПНД трубы
Кроме того, полиэтиленовые трубы можно в любой момент разрезать, чтобы произвести замену деформированного участка. Для ремонта понадобится только новый фитинг. К преимуществам стоит отнести и цену – изделия ПЭ более доступны, нежели чугунные, стальные аналоги.
Многочисленные преимущества способны перекрыть почти все недостатки. Однако у полиэтиленовых труб есть ряд минусов, которые могут испортить хорошее впечатление от покупки. К ним относится:
- горючесть;
- выделение токсичных соединений под воздействием предельно высоких температур;
- изменение свойств, если на полиэтилен попадает ультрафиолетовое излучение, но это не относится к сшитому ПЭ, он намного лучше переносит негативные факторы, включая УФ;
- деформация под воздействием перепадов температур (например, если зимой труба замерзнет, а затем нагреется, то может произойти разрыв оболочки изделия);
- температурное расширение: когда полиэтилен нагревается, теряет форму, увеличивается в размерах, что приводит к изгибу изделия.
ПЭ 100 SDR 17
Трубы с пометкой ПЭ 100 SDR 17 являются трубами нового поколения. Их особенностью являются уникально высокие показатели прочности, что оказывает значительное влияние на усиление эксплуатационных характеристик труб из полиэтилена. Они хорошо переносят постоянное давление в 10 атмосфер.
Трубы этого вида рекомендованы к использованию в системах напорного водоснабжения и газопроводах. При этом такие трубы считаются идеальными для монтажа трубопроводов, имеющих большое поперечное сечение. При изготовлении труб этого вида оказывается весьма существенной экономия материала в связи с возможностью уменьшения толщины стенки при сохранении высокой прочности изделия. Технические характеристики таких труб позволяют их широкое использование при строительстве трубопроводов, отличающихся большой протяженностью.
Расшифровка кода на трубном изделии
Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция
Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм
Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):
Маркировка трубы ПНД для водопровода
- наименование производителя;
- тип материала;
- для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе);
- SDR – соотношение диаметра и стенок;
- диаметр;
- толщина стенок;
- рабочее давление;
- стандарт – для России ГОСТ 18599-2001;
- назначение (техническая или питьевая вода, для водопровода);
- дата производства.
Трубы ПЭ 80 SDR 13,6
Трубы ПЭ 80 SDR 13,6 являются трубами низкого давления и рекомендованы к использованию при монтаже трубопроводов, транспортирующих холодную питьевую воду, для различных нужд в загородных домах, а также трубы позволяют перемещать жидкие пищевые продукты (вино, сок, молоко). По сравнению с чугунными или стальными трубами, полиэтиленовые аналоги гораздо прочнее, при этом они лёгкие и монтируются путём горячей спайки.
Они принадлежат к категории изделий из полиэтилена низкого давления, что делает их самыми прочными среди марки ПЭ-80. Ведь её рабочим давлением можно считать 10 атмосфер. Стенки трубы способны выдержать диапазон температур от -40°С до +60°С, поэтому могут эксплуатировать в северных широтах.
Трубы ПЭ 80 SDR 17
Труба полиэтиленовая SDR 17 отличается средним значением соотношения наружного диаметра выпускаемых на сегодняшний день труб к толщине их стенки. Трубы ПЭ 80 SDR 17 рекомендованы к применению в очень широком диапазоне. Для систем водопровода, предназначенных для подачи питьевой воды, для водопроводов хозяйственного назначения от сооружений, где производится водоочистка, до потребителя, также для монтажа оросительных систем.
Выбор этих труб для монтажа коммуникаций малоэтажного дома считается оптимальным, так как при их монтаже будет обеспечена высокая прочность, легкость трубопроводов, а затраты на приобретение материала будут сравнительно невысокими.
При температуре воды 20°С трубы выдержат нагрузку в 8 атмосфер. Он хороши в частном домостроении, однако для высотных домов такие трубы не пригодны.
Марки полиэтилена
Марка ПЭ 80, ПЭ 63, ПЭ 100 соответствует прочностному показателю MRS 8; 6,3 и 10, т. е. означает минимальную длительную прочность полиэтилена, из которого изготовлены данные трубы. Трубный полиэтилен этих марок получают из жесткого полимера с линейным строением и высокой степенью кристалличности. Данные изделия обладают хорошей стойкостью к большей части неорганических и органических кислот, нефтеуглеродам, щелочам, соли и т. д.
Полиэтилен марок ПЭ 100, ПЭ 80 и ПЭ 63 получил широкое распространение в настоящее время, его основной отличительной чертой является плотность, прочность и конечно стоимость.
Выпускается и труба ПЭ 32 SDR, ее качество регламентируются ГОСТом 18599-2001, сферой ее использования является водоснабжение (при номинальном давлении 2,5 атм.) и канализация.
Создается впечатление, что ПЭ 100 самая надежная, стойкая и более дешевая марка полиэтилена, на самом деле каждая из этих марок имеет свое индивидуальное применение.
Газопроводная труба
Кроме того, такие трубы имеют визуальное отличие в зависимости от назначения. Например, трубы с голубой (синей) полосой используются для устройства питьевого водопровода, а изделия с желтой полосой применяют для прокладки газопровода.
Труба ПЭ 100
Для нее характерно высокое рабочее давление, максимальный предел прочности и устойчивость к механическим воздействиям. Для ее изготовления применяют сертифицированное сырье. Качественные характеристики дали возможность уменьшить толщину стенок этой продукции и снизить ее вес. Трубы этой марки чаще всего используют для следующих целей:
- монтаж водопроводов и газопроводов;
- устройство трубопроводов для подачи пищевых продуктов в жидком виде (соки, молоко, вино, пиво и т. д.).
Процесс монтажа ПЭ трубопровода
Труба ПЭ 80
Эти изделия износостойки, довольно легки, для их изготовления используется пластик среднего давления. Трубы этой марки относятся к трубам низкого давления, основное предназначение которых состоит в монтаже слабонапорной и безнапорной канализации в многоквартирных жилых домах. Кроме того, их можно использовать для устройства напорного водоснабжения малого диаметра на небольшой по площади территории.
Изделия сертифицированы и могут быть использованы по назначению.
Труба ПЭ 80
В то же время специалисты не советуют их использовать в ряде случаев. Из-за небольшой толщины стенки не рекомендуется вести монтаж газопровода и магистрального трубопровода из таких изделий.
Труба ПЭ 63
Полиэтилен этой марки имеет в своем составе в основном молекулы этилена, для него характерна кратковременная прочность, в тоже время он склонен растрескиваться и разрушаться. В силу указанных характеристик он реже применяется в гражданском и промышленном строительстве для устройства дренажных систем дорожных коммуникаций, подвалов зданий, фундаментов и площадок.
Эти трубы находят применение при прокладке электрических кабелей и оптико-волокнистых линий, где они используются в качестве футляра для инженерных коммуникаций. Иногда применяются данные трубы в сельском хозяйстве, с их помощью организуется водоотвод влаги c переувлажненной местности и болот.
Наиболее популярные марки и их назначение
На первый взгляд может показаться, что наиболее качественными и прочными являются изделия маркировка ПЭ100. Но, любая марка имеет свое определенное назначение. Исходя из этого потом рассмотрим наиболее распространенные марки и их назначение.
ПЭ100
Характерной чертой данной марки есть:
- Большое рабочее давление,
- Устойчивость к механическим действиям,
- Громадный предел прочности.
Для их изготовления применяют сертифицированное сырье. Благодаря качественным чертями материала, производителям удалось уменьшить толщину стенок данной продукции, и, как следствие, ее вес.
Значительно чаще труба ПЭ 100 SDR используется:
- При устройстве газопроводов и водопроводов,
- При устройстве трубопроводов, подающих пищевые жидкости, к примеру, молоко, соки, вино и пр.
ПЭ80
К изюминкам этих изделий относится:
- Легкость,
- Износостойкость,
- Хорошая прочность.
Для их производства используют пластик среднего давления.
Так как изделия данной марки предназначены для работы под низким давлением, их значительно чаще применяют в следующих целях:
- При устройстве безнапорной и слабонапорной канализации в многоквартирных зданиях.
- При устройстве систем водоснабжения маленького диаметра, располагающихся на небольшой по площади территории.
Обратите внимание! Эксперты не советуют применять изделия марки ПЭ80 во многих случаях. В частности, в следствии маленькой толщины стенок, не рекомендуется использовать их при монтаже магистрального трубопровода и газопровода
ПЭ63
Полиэтилен данной марки отличается тем, что в своем составе имеет много молекул этилена.
Исходя из этого для него свойственны такие свойства:
- Краткосрочная прочность,
- Склонность к растрескиванию,
- Склонность к разрушению.
В следствии этих недостатков, он достаточно редко используется в промышленном и гражданском постройке. sexe24.ch. В большинстве случаев, изделия данной марки применяют при устройстве дренажных систем фундаментов, подвалов и дорожных коммуникаций.
Помимо этого, их используют при прокладке оптоволоконных линий и электрических кабелей. Время от времени с их помощью организуют отвод воды жидкости с переувлажненных местностей.
Общая характеристика
Sdr – это прочностная характеристика полиэтиленовой трубы (сокращенно данные изделия обозначаются как пнд), которая может быть использована для строительства водопроводов, рабочих линий на предприятии пищевой промышленности, а также газопроводов.
Указывает она на соотношение наружного диаметра к толщине стенки. Чем более высок этот показатель, тем, соответственно, тоньше стенка трубы и наоборот, если мы говорим об образцах, имеющих один и тот же номинальный диаметр. Данный параметр является стандартизированным практически для всех видов труб.
Допускается, однако, небольшая погрешность в данном параметре, которая может быть вызвана техническими условиями выпуска конкретной трубы, однако же на эксплуатационных характеристиках изделий, как правило, это не отражается.
Техническая характеристика трубы ПЭ 100 SDR 21
Приведем пример: если у нас есть две трубы с показателем 21 и 11 по СДР, однако общим диаметром, более прочной будет та, которая имеет такое обозначение 11, нежели 21. Соответственно, если идет речь о том, какую лучше устанавливать в систему с повышенными эксплуатационными нагрузками, выбирать, соответственно, лучше будет изделие с пометкой 11, а не 21.
Таким правилом целесообразно будет руководствоваться и в том случае, если подбирается ПНД для установки в газопроводах или для работы с другими типами жидкостей. Применение тех или иных труб, а также их основные характеристики указаны в ГОСТ 8032, который регламентирует стандарты данных изделий.
Основные показатели
Показатель данный может колебаться от 40 до 6-ти, в зависимости от типа трубы, а также ее предназначения. Часто встречаются образцы 17, 21, 11. Нередко для широкого спектра работ выбирают именно модели 17, а также sdr11.
Второй, наиболее распространенной маркировкой для таких труб является обозначение ПЭ. Она как раз указывает на марку полиэтилена.
Таблица сравнительных характеристик труб ПЭ 80 и ПЭ 100
Чаще всего можно найти в продаже образцы с маркировкой ПЭ 63, 80, ПЭ100, 160 и выше. Давайте предметно разберем их следующие важнейшие различия:
- Материал с показателем более низким нуждается в более низкой температуре пайки.
- Образцы полиэтиленовые 100 имеют несколько другую структуру материала, более упорядоченную, нежели в версии с показателем более низким, что дает возможность получить в ходе обработки материала более ровный шов.
- Образец 100 в целом более прочен, соответственно, применяться он может при различных эксплуатационных условиях, в том числе, наиболее тяжелых.
- Цена производства образцов с маркировкой 80 выше, нежели с более высоким показателем, поскольку на их выпуск обычно требуется большее количество материала.
Аналогичные закономерности в соотношении цены производства, а также особенностей обработки материала применимы и для моделей с показателем 63, 160 который в последние годы также покупается для некоторых домашних сетей.
Что такое SDR и ПЭ?
SDR представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки. Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя.
После приставки ПЭ («полиэтилен») производители указывают марку полиэтилена. В наше время чаще всего встречаются ПЭ-80 и ПЭ-100.
Материалы имеют некоторые различия:
- ПЭ 100 имеет более упорядоченную структуру кристаллической решетки, за счет которой после сварки можно получить более прочный и равномерный сварной шов.
- Однако из-за первого различия для спайки полиэтилена ПЭ 80 нужна меньшая температура.
- Материал марки ПЭ 100 в целом является более плотным и прочным, а значит, может использоваться в более жестких условиях эксплуатации.
- На производство труб необходимого диаметра потребуется большее количество полиэтилена ПЭ 80 (по сравнению с аналогом), что повышает стоимость конечного продукта, а также цену доставки его на строительный объект
Совет от профессионала: Может сложиться мнение, что раз полиэтилен 100-той марки более надежен, стоек и дешев, лучше применять только его. Однако на практике каждый вид труб нашел свое оптимальное применение. Рассмотрим их более подробно.
Какие ещё характеристики нужно учесть
Помимо SDR не лишним будет узнать вес 1 погонного метра. Так вы сможете рассчитать объём трубы, что поможет вам заказать транспортное средство нужной кубатуры.
Полиэтилен
Обратите внимание, что выбирая трубу по СДР, вы должны знать марку полиэтилена, из которого изготовлена труба. Сегодня большинство производителей используют ПЭ 100
Новейшее сырье обладает улучшенной структурой и повышенной плотностью, что обеспечивает продолжительную эксплуатацию готового изделия.
ГОСТы и ТУ. Трубы ПЭ изготавливаются по ГОСТ в том случае, если они будут использоваться в напорных сетях, транспортирующих питьевую и хозяйственную воду. Отличить такую трубу можно по синим полосам, нанесённым вдоль корпуса. Кстати, жёлтые полосы используют для маркировки газовых ПЭ труб. Общепринятым ГОСТ для водопроводных труб является 18599-2001. Что касается ТУ (технических условий), то здесь ситуация другая. Нет единого предписывающего документа, каждый производитель создаёт его самостоятельно. Конечно, не из «воздуха», а руководствуясь допусками всё того же ГОСТ.
Форма выпуска. Традиционно полиэтиленовые трубы делают в отрезках и бухтах. Первые представляет собой хлысты длиной 6, 16 метров. Бухты — это смотанные в рулон трубы малых диаметров (от 10 до 63 мм). Остальные типоразмеры поставляются в отрезках. Информация об этом обычно содержится в описании, либо её сообщает менеджер в ходе телефонного разговора.
Особенности труб из полиэтилена
Всем полимерным трубам присущи общие технические и эксплуатационные характеристики. Однако, несмотря на это, отдельные виды продукции данного типа имеют свои особенности. К отличительным свойствам ПЭ изделий можно отнести: гарантийный срок эксплуатации полиэтиленовой трубы ГОСТ 18599 2001 составляет 50 лет и улучшение со временем свойств по транспортировке рабочей среды.
Пропускная способность полиэтиленового трубопровода возрастает по двум основным причинам:
- Граничный слой полимера со временем набухает. В результате этого возникает специфический эффект поверхностной эластичности, благодаря которому снижается сопротивление движению, и улучшаются условия обтекания стенок труб.
- Коррозионное зарастание металлической трубы приводит к уменьшению её внутреннего диаметра. Вместе с тем, из-за характерного полиэтилену свойства ползучести, проходное сечение изделия, произведённого из этого материала, в процессе эксплуатации увеличивается не в ущерб его работоспособности. В цифрах увеличение выглядит так: порядка 10% в течение первых 10 лет и около 3% на протяжении всего срока службы трубопровода.
Широкий диапазон рабочих температур — еще одно важное достоинство. Полиэтиленовая труба, соответствующая требованиям ГОСТ 18599 2001, не теряет свои эксплуатационные характеристики при значительной отрицательной температуре (-70˚С) и сохраняет прочность при +60˚С
При превышении этой отметки, прочность ПЭ снижается, и он утрачивает способность выдерживать высокое давление.
Устойчивость к высокому давлению и низким температурам позволяет применять полиэтиленовые трубы для прокладки подземных сетей без какой-либо изоляции
Коэффициент снижения значения данного параметра изготовленных из полиэтилена труб в зависимости от температуры рабочей среды представлен в таблице №1.
Таблица 1
| Температура жидкости, ˚С | Коэффициент снижения давления, Ct. | ||
| ПЭ 100, ПЭ 80 | ПЭ 63 | ПЭ 32 | |
| 36-40 | 0,74 | 0,62 | 0,3 |
| 31-35 | 0,8 | 0,72 | 0,47 |
| 26-30 | 0,87 | 0,81 | 0,65 |
| 21-25 | 0,93 | 0,9 | 0,82 |
| Менее 20 | 1,0 | 1,0 | 1,0 |
Эластичность труб, помимо удобства монтажа, положительно сказывается на транспортировке данных изделий. Доставлять потребителю трубы, диаметр которых не больше 160 мм, допускается бухтами длиной более 200 метров. Разрезать их можно обычной ножовкой. Инженерные сети собираются из таких труб с помощью специальных муфт, фитингов и прочих деталей.
Диаметр и толщина

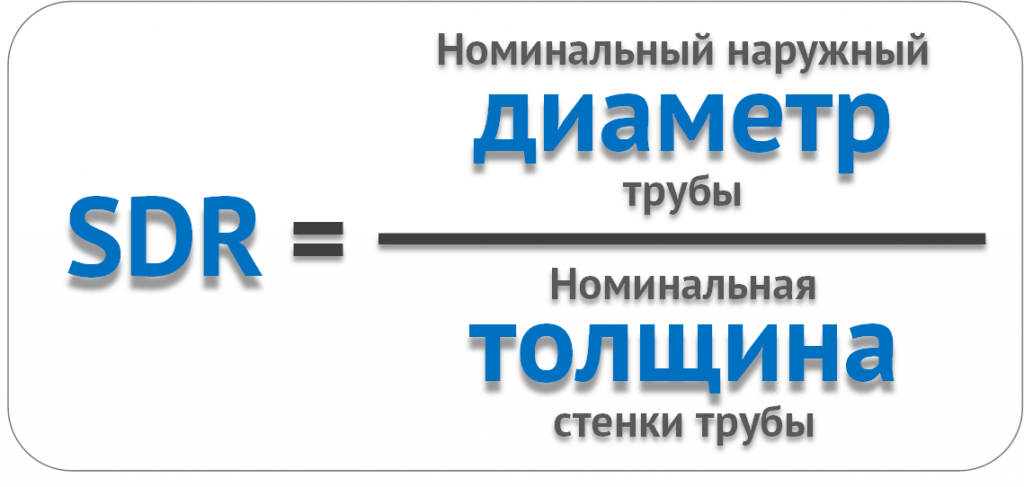

Задаваясь вопросом, что такое SDR, многие клиенты забывают о двух других параметрах: диаметре и толщине стенки. Именно от них зависит величина SDR. Чтобы вам было проще запомнить, предлагаем взглянуть на формулу
Из неё следует, что SDR показывает отношение наружного диаметра трубы к толщине стенки. Получается, чем толще труба, тем меньше СДР.
Примечательно, что трубы с одинаковым диаметром, но разным СДР не могут применяться в одной системе коммуникаций, просто потому что совершенно по-разному реагируют на внешние воздействия. Толстотенная труба выдерживает больший напор, чем тонкостенная, что позволяет использовать её в магистральных коммуникациях больше протяжённости. |
Сейчас производители выпускают трубы с диапазоном SDR от 7,4 до 33. Каждой категории соответствует свой уровень давления.
Таблица. Максимальное давление трубы из ПЭ 100 в различных СДР
| SDR 7,4 | SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | SDR 33 |
| 25 атм | 20 атм | 16 атм | 12,5 атм | 10 атм | 9,5 атм | 8 атм | 6,3 атм | 5 атм |
Таким образом, зная SDR, вы сможете подобрать трубу под конкретное давление, что позволит быстрее и качественнее выполнить монтажные работы в дальнейшем.
Общая характеристика
Sdr – это прочностная характеристика полиэтиленовой трубы (сокращенно данные изделия обозначаются как пнд), которая может быть использована для строительства водопроводов, рабочих линий на предприятии пищевой промышленности, а также газопроводов.
Указывает она на соотношение наружного диаметра к толщине стенки. Чем более высок этот показатель, тем, соответственно, тоньше стенка трубы и наоборот, если мы говорим об образцах, имеющих один и тот же номинальный диаметр. Данный параметр является стандартизированным практически для всех видов труб.
Допускается, однако, небольшая погрешность в данном параметре, которая может быть вызвана техническими условиями выпуска конкретной трубы, однако же на эксплуатационных характеристиках изделий, как правило, это не отражается.
Техническая характеристика трубы ПЭ 100 SDR 21
Приведем пример: если у нас есть две трубы с показателем 21 и 11 по СДР, однако общим диаметром, более прочной будет та, которая имеет такое обозначение 11, нежели 21. Соответственно, если идет речь о том, какую лучше устанавливать в систему с повышенными эксплуатационными нагрузками, выбирать, соответственно, лучше будет изделие с пометкой 11, а не 21.
Таким правилом целесообразно будет руководствоваться и в том случае, если подбирается ПНД для установки в газопроводах или для работы с другими типами жидкостей. Применение тех или иных труб, а также их основные характеристики указаны в ГОСТ 8032, который регламентирует стандарты данных изделий.
Основные показатели
Показатель данный может колебаться от 40 до 6-ти, в зависимости от типа трубы, а также ее предназначения. Часто встречаются образцы 17, 21, 11. Нередко для широкого спектра работ выбирают именно модели 17, а также sdr11.
Второй, наиболее распространенной маркировкой для таких труб является обозначение ПЭ. Она как раз указывает на марку полиэтилена.
Таблица сравнительных характеристик труб ПЭ 80 и ПЭ 100
Чаще всего можно найти в продаже образцы с маркировкой ПЭ 63, 80, ПЭ100, 160 и выше. Давайте предметно разберем их следующие важнейшие различия:
- Материал с показателем более низким нуждается в более низкой температуре пайки.
- Образцы полиэтиленовые 100 имеют несколько другую структуру материала, более упорядоченную, нежели в версии с показателем более низким, что дает возможность получить в ходе обработки материала более ровный шов.
- Образец 100 в целом более прочен, соответственно, применяться он может при различных эксплуатационных условиях, в том числе, наиболее тяжелых.
- Цена производства образцов с маркировкой 80 выше, нежели с более высоким показателем, поскольку на их выпуск обычно требуется большее количество материала.
Чем отличаются трубы с разным индексом SDR
Общие отличия
На данный момент выпускаются полиэтиленовые трубы с SDR от 6-ти до 41, для которых возможны нагрузки, представленные в следующей таблице по «классам давления»:
| SDR 6 | SDR 7,4 | SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | SDR 33 | SDR 41 |
| 25 атм | 20 атм | 16 атм | 12 атм | 10 атм | 8 атм | 7 атм | 6 атм | 5 атм | 4 атм | 4 атм |
Таким образом, стандартный размерный коэффициент может использоваться при определении назначения трубы для конкретных систем – напорных и безнапорных, а именно:
- Трубы с индексом SDR 26-41 применяются для безнапорных (самотечных) канализационных отводов;
- С показателями 21-26 уже могут использоваться для внутридомового слабонапорного водообеспечения малоэтажек;
- Изделия, индексированные показателем от 11-ти до 17-ти, могут послужить для постройки слабонапорных водопроводных и оросительных систем;
- Трубы с SDR выше менее 9-ти подойдут для напорных систем, предназначенных к подаче воды, устройству напорных канализационных коллекторов и даже газопроводов.
Примеры
Полиэтиленовые трубы одной марки с разным SDR могут иметь существенные отличия. Так, для наиболее популярной марки полиэтилена ПЭ-80 это:
- ПЭ 80 SDR 13,6 – очень прочные, могут применяться для постройки долгосрочных систем водоснабжения;
- ПЭ 80 SDR 17 считаются изделиями со средними показателями и рекомендуются для установки в водопроводных системах малоэтажек, где их прочности вполне достаточно, а малый вес и дешевизна позволят сэкономить на монтажных работах;
- ПЭ 80 SDR 21 не рекомендуются для напорных систем, закапывания в землю и устройства газопровода, так как имеют малую прочность на сдавливание и внутренний напор.
Источник
Общие сведения
Есть два типа маркировки полиэтиленовых труб. На русском языке обозначение – “ПЭ”. На английском – “PE”. Есть сшитый полиэтилен с маркировкой “PE-X”. Все изделия из этого полимера обладают неплохими техническими характеристиками:
Нейтральность к химически активным веществам. Даже с соляной кислотой полимер не взаимодействует. Поэтому трубы из него используют во многих технологических процессах.
Не выделяет токсических веществ, запаха, поэтому на транспортируемые жидкости никак не влияет
Особенно это важно в производстве продуктов питания.
Гладкая внутренняя поверхность полиэтиленовых труб гарантирует, что на ней не появятся отложения.
Срок службы – не менее 50 лет.
Небольшой удельный вес.
Легко поддаются обработке: резке, сверлению и пр.
Не подвергаются коррозии.
Не проводят электрический ток.
Полиэтиленовые трубы диаметром до 160 мм соединяются между собой специальными фитингами без использования дополнительного оборудования. Для стыковки труб большего диаметра оно необходимо.
Трубопровод из полиэтиленовых труб легко поддается ремонту и замене отдельных участков.
Цена почти в два раза дешевле, чем стальных аналогов.
Полиэтилен обладает и некоторыми минусами:
- горит;
- плохо сопротивляется ультрафиолетовым лучам, под действием которых становится хрупким;
- большое тепловое расширение – в 10 раз больше, чем у стальных труб;
- при замерзании воды внутри трубопровода из полиэтилена происходит разрыв магистрали.
Расшифровка маркировки труб (нажать для увеличения) Производители предлагают три разновидности полиэтилена:
- низкого давления;
- высокого давления;
- сшитый.
Последний – это гибкая труба красного цвета, которую обычно используют в системе горячего водоснабжения или отопления.
Виды и маркировка полипропиленовых труб для отопления. С данной темой можно ознакомиться здесь.
Полиэтиленовые трубные изделия, которые производятся при высоком давлении, обладают низкой плотностью, а соответственно и прочностью. Поэтому их используют в безнапорных трубопроводах – дренаж, самотечная канализация, ливневка и прочее. В напорных использовать тоже можно, но только с толстой стенкой. Они значительно дороже. Поэтому вместо них монтируют изделия из полиэтилена низкого давления.
Последние хоть и обладают повышенной прочностью, но достаточно хрупкие. Они плохо гнуться, что нередко затрудняет проведение монтажа. И последнее – оба варианта нельзя устанавливать в системах, где используются горячие жидкости. При высокой температуре трубы ПЭ расплавляются.
В этом плане третий тип труб из сшитого полиэтилена является обладателем нескольких плюсов:
- гибкий;
- прочный;
- выдерживает давление до 20 атм;
- выдерживает температуру до +95 ℃.
Сам полимер, используемый в производстве, имеет разную плотность. И в маркировке изделий этот параметр указывается обязательно.
Выделяют четыре плотности:
- ПЭ32. Сегодня в производстве трубных изделий не применяется – слишком непрочный.
- ПЭ63. Плохо переносит перепады давления, под действием которых лопается. Используют в канализационных сетях.
- ПЭ80. Этот полиэтиленовый тип применяется для прокладки холодного водопровода. Если стенки толстые, то можно укладывать и в системе производственных магистралей.
- ПЭ100. Самый прочный вариант, но самый тяжелый и дорогой.
Трубы с разным SDR
Изделия с разным SDR владеют, конечно же, различными свойствами, исходя из этого используются в различных сферах строительства. Потом подробней ознакомимся с их изюминками.
Полиэтилен марки 100
Итак, изделия марки ПЭ 100 владеют следующими качествами:
- Труба ПЭ100 SDR17 – есть незаменимым материалом при устройстве газопроводов и систем напорного водоснабжения. Особенно они пользуются спросом там, где требуется трубопровод громадного сечения.
- Нужно заявить, что SDR17 относятся к изделиям нового поколения, каковые получают методом применения новейших технологий. Что касается других изюминок трубы ПЭ100 SDR17 – характеристики разрешают применять ее при устройстве трубопроводов громадной протяжностью, что кроме этого есть серьёзным их преимуществом.
- SDR11 – изготовлены из полиэтилена, выполненного при низком давлении. Благодаря высокой плотности материала, изделия возможно применять для водопроводов большого давления. Помимо этого трубы ПЭ 100 SDR 11 обычно используются при устройстве канализационных коллекторов, поскольку они устойчивы к агрессивной среде. Их укладка может осуществляться в любом грунте.
- ПЭ100 SDR21 – предназначены для устройства водопроводов. Согласно точки зрения экспертов, вода в таком водопроводе не имеет привкуса, тогда как труба ПЭ 100 SDR17 и SDR11 портят ее вкус.
Полиэтилен марки ПЭ 80
Изделия данной марки бывают следующих видов:
- ПЭ80 SDR17 – есть оптимальным выбором для малоэтажных домов при устройстве водопровода. Такие изделия владеют хорошей прочностью и наряду с этим низкой ценой.
- Труба ПЭ80 SDR11 – относится к продукции нового поколения. В большинстве случаев их применяют для подачи холодной воды. Помимо этого, они смогут использоваться для газификации и канализации.
- ПЭ80 SDR13,6 употребляются для ремонта и монтажа водопроводов для жидких веществ.
Полиэтилен ПЭ 63
ПЭ63 изготавливаются со значением SDR – 11. В качестве материала для них применяют различного рода полимеры. Они смогут употребляться как для водообеспечения, так для монтажа канализационных систем.
Помимо этого, их не редко применяют в качестве защитного футляра для коммуникаций электроснабжения и связи.
Описание и свойства
На характеристики, фактуру и внешний вид материала влияет технология обработки, состав и форма полиэфирных волокон. Поэтому ткани из полиэстера могут сильно отличаться.
Полиэстеровые полотна имеют разную фактуру. Среди них встречаются гладкие и шероховатые, жесткие и мягкие, тонкие и плотные, шелковистые и матовые ткани. Поверхность имеет легкий синтетический блеск. По тактильным качествам и внешним признакам полотна ПЭ похожи на хлопок, шерсть и шелк. Отдельные виды даже называют «декоративный шелк».
Полиэстеровый материал ценится потребителями за стойкость к атмосферным воздействиям. Он не выгорает на солнце, защищает от дождя, ветра и холода. Полотно стойкое к повреждениям, не тянется и не деформируется при носке. ПЭ почти не впитывает влагу и слабо пропускает воздух, не скатывается и не кошлатится. Материи с полиэфирными волокнами не дают усадки.
Получается полиэстеровое полотно на станках переплетением продольных и поперечных нитей. Для этого применяются все виды: и саржевое, и полотняное и атласное. Помимо тканых материалов, широко распространен трикотаж.
Физические параметры
- Температура плавления 250-265°;
- Разложение наступает при 350°;
- Влагопоглощение 0,3%;
- Плотность 1,38-1,4 г/см2;
- Величина удлинения 12-55%;
- Теплопроводность 0,14 Вт/(м*К);
- Не поддается деформации даже после намокания;
- Волокна полиэстера способны растворяться в бензоле, ацетоне, толуоле и этилацетате.
Преимущества и отрицательные стороны
Несмотря на синтетическое происхождение, полиэстер обладает множеством достоинств:
- Водонепроницаемость и гидрофобность, что гарантирует защиту от сильного дождя;
- Устойчивость к загрязнениям;
- Отсутствие потертостей при активной эксплуатации;
- На поверхности материала не образуются катышки, как на другой синтетике;
- Прочность и долговечность;
- Приятные тактильные ощущения;
- Формоустойчивость и отсутствие деформаций;
- Ткань не мнется и не оставляет заломов;
- Разнообразие цветов и рисунков;
- Стойкость окрашивания;
- Комфорт в носке;
- Небольшой вес;
- Легкий уход;
- Доступная цена.
К недостаткам относится плотность ткани и низкая воздухопроницаемость, что проявляется неприятными ощущениями в жаркую погоду. Материал считается вредным за склонность электризоваться, вызывать раздражение кожи и зуд. При носке на локтях, манжетах и возле карманов появляются потертости и блеск.
Подробности

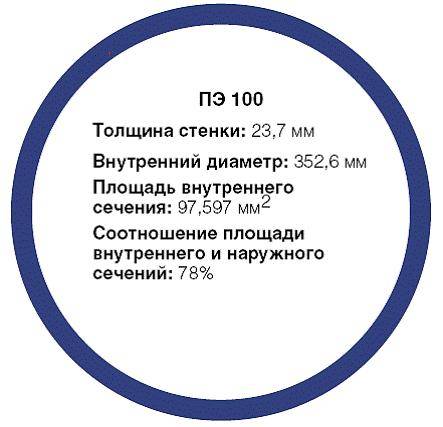

Если сравнивать ПЭ-100 и ПЭ-80, на первый взгляд, может показаться, что первый вариант абсолютно выигрышный и стоит использовать только его. НО это не совсем так.
Возможно, с точки зрения экономии — это так и есть. Например, на производство труб конкретного диаметра необходимо гораздо больше количества полиэтилена ПЭ- 80. Стоимость конечной заготовки будет значительно увеличена, как и время исполнительных работ. Сюда же, приплюсуем цену доставки от изготовителя до строительного пункта — получаем круглую сумму.
Однако, с другой стороны для спайки полиэтилена ПЭ-80 потребуется температура ниже, чем для ПЭ-100 — вот вам обратное сравнение. Здесь уже выигрывает полиэтилен «80»-ой маркировки.
Данный вид труб предназначен для использования как в системах напорного водоснабжения, так и газопроводах. Считают пригодными их и для монтажа трубопроводов, которые подвержены большому поперечному сечению.
При изготовлении таких труб, благодаря тому, что существует возможность уменьшение толщины трубной стенки, происходит значительная экономия самого материала. При этом высокая прочность и непробиваемость изделия сохраняется. Такое изделие способно сохранять свой первозданный вид много лет и избежать любой деформации.
СПРАВКА
Технические характеристики этих полиэтиленовых труб позволяют использовать их в строительстве трубных магистралей, протяженность которых превышает средние параметры.
Изготовление полиэтиленовый трубы SDR11 осуществляется из полиэтилена, который был получен при низком давлении. Однако, не смотря на это, плотность материала данных труб достаточно высока, что делает их использование пригодным для монтажа водопроводов под высоким давлением.
