Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

5 Система с коллектором – оптимальный выбор для больших площадей

Для крупных квартир с большим количеством сантехнических приборов больше всего подойдет коллекторная схема разводки для водопровода. Эта разводка – оптимальный вариант для систем с переменным давлением. Она дает возможность обеспечить бесперебойную подачу воды с возможностью контроля силы потока и отключением некоторых ветвей в случае ремонтных работ. Особенность коллекторной схемы – в наличии коллектора. С общего стояка вода попадает сначала в специальную емкость, а затем распределяется по отдельным ветвям. Пропускная способность коллектора зависит от объема емкости и диаметра входного патрубка. К каждому прибору или санузлу выполняется отдельная подводка, оснащенная контролирующим краном, благодаря которому можно отключить подачу воды.

Для изготовления коллекторов используется нержавеющая сталь, латунь, полипропилен, полиэтилен и другие материалы. Подбирая коллектор, следует учитывать способ монтажа. Изделия из металла имеют традиционное резьбовое соединение. Стоимость водоснабжения коллекторного типа больше, но система надежна, удобна и обеспечивает равномерное распределение воды. Напор не зависит от расстояния, на котором находится потребитель, и количества приборов.

Плюс коллекторной схемы – в возможности отключения одного прибора для проведения ремонта без перекрытия общей подачи воды. Это позволяет персонализировать характеристики отдельного прибора. Между коллектором и санприбором можно установить фильтры, ректоры, которые позволяют очищать воду, насыщать ее полезными веществами. Установка регулирующих устройств дает возможность уменьшить или увеличить поток воды.

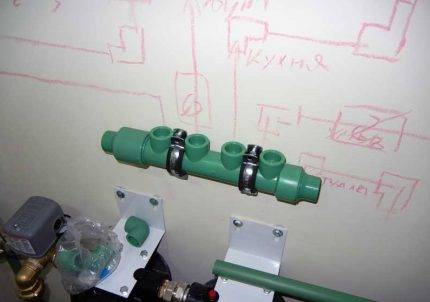

Коллекторная схема разводки

Недостатком схемы с коллектором является высокая стоимость вложений для ее создания. Потребуется больше приборов, фитингов, кранов и труб, чем для тройниковой разводки. Подключение начинается с установки коллектора для холодной и отдельно для горячей воды, если осуществляется централизованное водоснабжение. Нужно правильно выбрать место. Между коллекторами и центральным стояком следует установить запорные краны, позволяющие полностью перекрывать при необходимости горячую или холодную воду.

После установки коллекторов осуществляется разводка труб к каждому прибору и санузлу. К ванной, умывальнику и душевой кабинке подводится как горячая, так и холодная вода. К стиральной машине-автомату и бачку унитаза подводится только холодная вода. К полотенцесушителю подключается горячая вода. В некоторых водопроводных системах используют комбинированные схемы разводки. Ветви с последовательным подключением имеют недостатки тройниковой системы, но комбинированная схема дает возможность сэкономить на монтаже водопровода и оптимально спроектировать схему подводки трубопровода в жилых помещениях.

Одноквартирный дом

Какой может быть схема разводки водоснабжения частного дома?

  • Последовательной и коллекторной;
  • Открытой и скрытой;
  • В случае ГВС — циркуляционной и тупиковой.

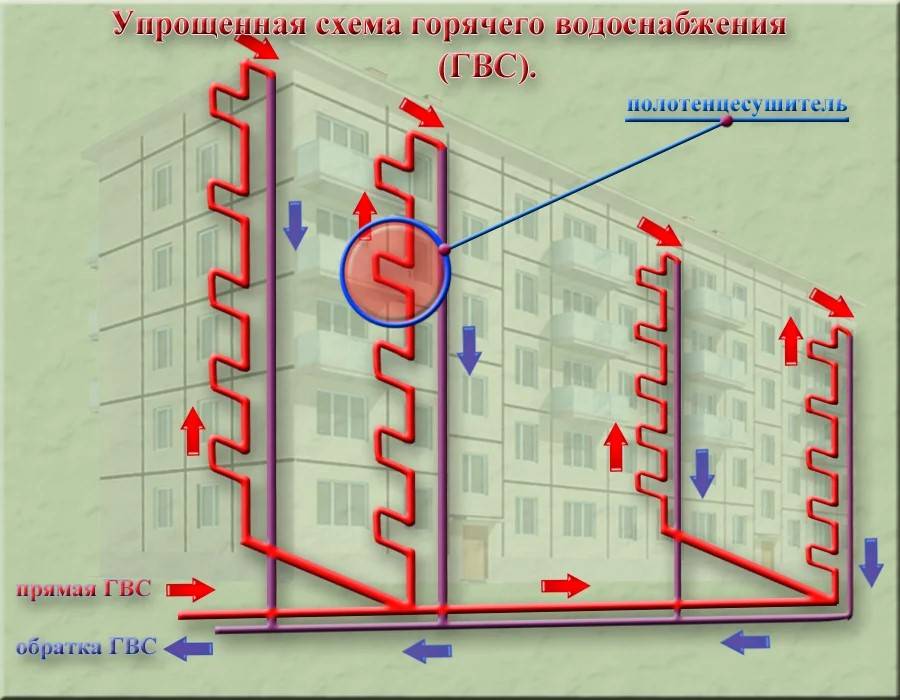

Схема горячего водоснабжения с циркуляционным насосом

А теперь давайте разбираться, в чем преимущества и недостатки каждого из перечисленных решений.

Тройники и коллекторы

Начнем с определений.

Та схема подключения раковин и ванны к водопроводу, которую мы все привыкли видеть в квартирах своего детства, называется последовательной, или тройниковой. Все приборы подключены к единственной подводке тройниковыми соединениями.

Смесители и бачок унитаза подключены через тройники

Почему советские проектировщики остановили свой выбор именно на такой разводке?

Из-за ее низкой материалоемкости, что в масштабах страны означало заметную экономию. Однако, у тройниковой схемы есть один серьезные недостаток: если полностью открыть кран на одном смесителе, на других сантехнических приборах мгновенно упадет напор.

Если вы откроете холодную воду на кухне, из ванной вполне может донестись гневный крик ошпаренной кипятком супруги.

Коллекторная схема предполагает наличие у каждого прибора собственной подводки, подключенной к коллектору-гребенке. В этом случае напор воды определяется только давлением на участке водопровода до коллектора и (в динамическом режиме — при расходе воды) длиной подводок.

Коллекторы ХВС и ГВС

Помимо очевидного достоинства, коллекторная схема имеет пару столь же очевидных недостатков:

  1. Суммарная длина труб увеличивается в несколько раз, что выливается в заметный рост расходов;
  2. Большое количество подводок будет очень сомнительным украшением ваших стен, поэтому коллекторная разводка за редким исключением выполняется скрыто. Чем это плохо, мы сейчас выясним.

Подводки к приборам уложены в штробы

Скрытый и открытый монтаж

Достоинство скрытой разводки — эстетичность дизайна помещения: инженерные коммуникации принято стыдливо прятать. Однако автор — сантехник с многолетним стажем — обеими руками выступает за открытый монтаж подводок водоснабжения к приборам.

Большая часть поводок находится под потолком подвала

Чем не угодил скрытый монтаж?

  • Вечных материалов не существует. Брака тоже никто не отменял. Лопнувший участок проложенной открыто проводки можно заменить, не нанося ущерба отделке;
  • Скрытая разводка может быть выполнена только на стадии ремонта помещения. Открытая — в любой момент;

Открытая разводка водоснабжения в деревянном доме

Открытая разводка труб оставляет возможность в любой момент присоединить новый прибор (в частности, посудомоечную или стиральную машинку) к произвольной точке водопровода. При скрытом монтаже труб это невозможно.

Подключить новый умывальник? Легко!

Циркуляционное и тупиковое ГВС

Циркуляционное ГВС в коттедже обеспечивает небольшую, но вполне реальную экономию воды при большом расстоянии от дальних точек водоразбора до водонагревателя: остывшая вода из труб бесполезно сливается в канализацию.

Давайте, к примеру, выясним, сколько воды мы сольем до ее нагрева при длине 20-миллиметровой полипропиленовой подводки в 12 метров:

  • Внутренний диаметр трубы с 2-миллиметровыми стенками — 16 мм, или 0,016 м;
  • Радиус — половина диаметра, или 0,008 м;
  • Объем цилиндра равен произведению квадрата его радиуса, высоты и числа π;

Формула расчета объема цилиндра

Внутренний объем подводки, таким образом, равен 0,0082×3,14159265×12=0,0024 кубометра, или 2,4 литра.

Расход воды через водоразборную арматуру

Кроме того, как мы помним, циркуляция ГВС обеспечивает непрерывную работу водонагревателей.

Однако автор позволит себе сделать пару замечаний:

Установка отдельного электрического бойлера на дальнюю раковину полностью решает проблему ожидания нагрева воды в тупиковой системе;

Компактный бойлер обеспечивает мойку горячей водой

Электрические полотенцесушители потребляют 40-100 ватт, то есть примерно столько же, сколько и циркуляционный насос.

Энергопотребление этого прибора — всего 80 Вт

Проектирование схемы прокладки труб

Существуют две основных схемы – последовательная и коллекторная схема, а также комбинированная, сочетающая в себе элементы обоих вариантов.

Последовательная – это схема водопровода, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, питающая водой одновременно большое количество людей. Основной недостаток такой схемы заключается в том, что при одновременном использовании воды сразу несколькими потребителями у первого будет самое высокое давление и хороший напор, а у последнего вода будет бежать намного хуже.

Коллекторная разводка воды в квартире прокладывается по другому принципу. Подвод воды из главной магистрали осуществляется в коллектор, а уже из него подается потребителям по отдельным трубам. Эта схема имеет существенное преимущество, поскольку каждый потребитель имеет собственный кран, который позволяет перекрыть подачу воды для проведения ремонтных и профилактических работ. Помимо этого, напор воды в каждом доме или квартире будет одинаков. Основным недостатком коллекторной разводки является дороговизна, поскольку для ее реализации необходимо больше материалов и элементов.

Гидравлический расчет водоснабжения квартиры

Под гидравлическим расчетом водопровода подразумевается расчет трех параметров:

  • расход воды в отдельных участках трубопровода;
  • скорость движения воды в трубопроводе;
  • диаметр труб, при котором спад напора будет приемлемым.

Если, учитывая потери на движение по трубопроводу, напор окажется ниже нормы, потребуется установка на подаче воды повысительного насоса.

Выстроенные на сгонах-тройниках водопроводящие коммуникации проще монтировать и скрывать от взгляда. Однако последнему водопотребляющему прибору напора может не хватить

Установить нормативный расход воды по определенному сантехническому оборудованию можно либо из его техпаспорта, либо, в обобщенном формате, по СП 30.13330.2012 (приложение А1). Сведения по нормативному расходу из названного приложения, применимые к бытовой сантехнике, указаны в таблице на картинке.

Чем больше оборудования подключено к водопроводной сети и чем чаще оно используется одновременно, тем более
велик риск недостаточного напора. Особенно это касается последовательных трубопроводов (+)

Поскольку в квартире сантехнические приборы состоят в контуре одной водопроводной сети и предполагается их одновременное использование, расходы по ним суммируются.

К примеру, в составе квартирной сети водоснабжения имеются умывальник, душ и унитаз, одновременная работа которых вполне возможна. Суммируем наибольшие секундные расходы двух первых приборов: 0,15+0,2=0,35 л/с.

В отношении унитаза в таблице приводится максимальный расход воды в секунду для слива, не для набора бачка. Поэтому нужно пересчитать в секунды среднечасовой расход по этому сантехническому прибору: 4:3600=0,0011 л/с. Общий секундный расход по трем приборам составит: 0,35+0,0011= 0,3511 л/с.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

  1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
  2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
  3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
  4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
  5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
  6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

  • Коренной кран.
  • Опоры для крепления магистрали.
  • Фильтрующие элементы.
  • Счетчики расхода.
  • Защитное устройство (УЗО) – нужно для электроприборов.
  • Сантехнический шкаф для размещения оборудования – входит в комплект коллекторной разводки.
  • Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран – вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

  • клапанный коренной кран;
  • шаровый;
  • конусный.

Клапанный вентиль – это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм – следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей – песка, ржавчины, металлической стружки и пр.

Устройства отличаются по типу чистящего элемента:

  • с заменяемым картриджем;
  • сетчатые;
  • с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления.

  • клапаны различного назначения;
  • стабилизаторы давления;
  • балансировочные управляющие устройства.

Стабилизаторы напора – это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан – тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций – беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

  • С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
  • Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

  • запорно-регулирующую арматуру;
  • приборы учета воды;
  • фильтры;
  • фитинги (переходники, водорозетки, уголки и муфты)
  • обратные и редуцирующие клапаны;
  • канализационный коллектор;
  • подвод к полотенцесушителю.

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

  • Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
  • Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
  • Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
  • Число соединений необходимо минимизировать.
  • Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
  • По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Схема

В зависимости от места, где в систему вмонтирована помпа, а также сложностью разводки трубопровода, различают несколько схем циркуляции потоков.

Самый распространенный и надежный метод — петля, которая выходит из бойлера и возвращается в него.

Достаточно эффективно работают схемы, в которых горячие и холодные потоки смыкаются в единую петлю. Данная схема нецелесообразна к установке в системах с большим количеством потребителей.

Чем отличаются схемы рециркуляции применительно к частным и многоквартирным строениям, рассмотрим подробнее.

В частном доме

Схема подачи горячей воды в частном доме достаточно простая, с минимальным количеством труб. Чтобы поддерживать необходимый температурный порог нагрева, нередко достаточно естественной циркуляции.

Чем меньше протяженность труб, тем больше экономия теплоресурсов. Применение насосного оборудования в такой ситуации нерентабельно. Исключение — большой, по территории дом, с множественными источниками подачи воды.

Схема перемещения водных напоров в трубопроводе частного дома

В многоквартирном

В многоквартирных жилых домах воду доводят до горячего состояния бойлеры, которые размещают в подвалах. Это схема закрытого типа.

Открытая схема перемещения ГВС предполагает централизованное присоединение трубопровода к общим подземным магистралям. Учитывайте, что данный тип схем запрещен к использованию — они сохранились только в старых постройках.

Чтобы обеспечить теплые стояки во всех квартирах, нередко стояк, проходящий через все этажи, возвращается в подвальное помещение уже как стационарный трубопровод.

Такой метод усиливает напор и позволяет воде дойти до верхних этажей, не потеряв температурный показатель.

При открытом теплоснабжении

Данный принцип циркулирования осуществляется путем двух врезок:

  • в прямую нить узла элеватора;
  • в обратку.

Узел элеватора — это тепловая точка, которая частично потребляет тепловую рециркуляцию путем подачи жидкости с обратки в поток, образуемый соплом устройства.

В сопло также попадает более горячая вода — под давлением она транспортируется из центрального трубопровода.

Температурный режим обработки и поступления воды различен. В летние месяцы она ниже, в зимние — более высокая. С учетом сезонности процесс водоциркуляции осуществляется следующими способами:

  • из прямой нити в обратку — в узле элеватора формируется байпас — он нейтрализует температурный перепад на элеваторе. Применяется метод, когда отопление отсутствует;
  • подача-подача — шайба-дроссель обеспечивает перепад давления. Схема подходит в межсезонье, когда температура подачи не слишком низкая;
  • обратка-обратка — применяется при отопительном сезоне, когда температурный порог ГВС выше 75 градусов.

Схема

При закрытом

Принцип циркуляции основан на одинаковой силе давления внутри водопровода с холодной и контура с горячей водой. В такой остановке сила, способная двигать жидкость отсутствует. Чтобы осуществить подачу, применяют помпы циркулярного типа.

В старых домах

Безусловно, в системах водоснабжения в хрущевке, сталинке и прочих многоэтажных домах старой постройки будут существенные различия с трубопроводом новостройки.

Например, в новых домах используют в основном для устройства водоснабжения. А попробуйте заменить часть трубы в сталинке на пластиковую разновидность – получите только сырость по всему полу, стенам из-за образующегося постоянно конденсата.

Также разница будет ощутимой, когда начнете планировать расположение точек подачи воды – напрямую зависит от особенностей планировки.

Множество нюансов в устройстве трубопровода в старых домах и новостройках, также как и в частном доме и в квартире. Всегда первый вариант более сложный, усовершенствованный и требует учесть массу рекомендаций и особенностей (например, протяженность магистрали, наличие дополнительных приборов, линий).

Прятать трубы или нет

Использование закрытого способа разводки позволяет спрятать трассу в пол или стены, что положительно влияет на трудоемкость выполнения отделочных работ (облицовка керамической плиткой, шпатлевка, окраска и пр.), а также обеспечивает эстетичность внешнего вида помещений.

Применение такого варианта оправдано при условии правильного выбора материала и профессиональной бригады сантехников, т. к. в случае протечки придется разобрать всю конструкцию вместе с облицовкой.

Открытый метод приемлем при небольших площадях помещений и выполнении монтажа своими руками — в случае ошибки в схеме прокладки или стыковки трубопровода ее легко обнаружить и устранить.

Особенности коллекторной схемы

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования. Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.
