Как сделать теплый пол под плитку: правила укладки + руководство по установке

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Укладка термоизоляции

Перед тем, как укладывать теплый пол под плитку, позаботьтесь о термоизоляции. На этом этапе нужно также быть ответственным, ведь правильно уложенный утеплитель сэкономит больше тепла и денег.

Мы уже говорили выше, что пенофол – один из лучших термоизолирующих материалов, поэтому расскажем о его монтаже более подробно. Если пенофол покрыт фольгой с одной стороны, то вторая, скорее всего, имеет двусторонний скотч, что позволит легко закрепить материал на бетоне. Если вас интересуют подробные характеристики материала, то стоит сказать, что коэффициент теплопроводности этого материала равен 0,049 Вт/мК.

Инструкция по установке:

1. Раскроите листы и разрежьте их так, чтобы от стен были отступы в 5-10 мм, а стыки были ровными и плотными (не внахлёст).
2. Снимите защитную плёнку с клейкой стороны и уложите листы, начиная от угла;
3. Заклейте стыки монтажным скотчем. Желательно, чтобы он также имел отражающую поверхность.

Способы укладки пола под керамическую плитку своими руками

Перекрытия в домах разные. И если на первом этаже это грунт, железобетонная плита или лаговая конструкция, то на промежуточных этажах это только два последних.

Со стяжкой

С грунтом работать сложно, потому что такое основание придется подготавливать:

• снимать почву;
• выравнивать;
• засыпать подушку из песка и щебня, можно заменить гравием.

Проще всего с бетонной плитой перекрытия. У нее прочная поверхность, не совсем ровная, но выровнять несложно. Заливается тонкая стяжка – и все.

С лагами

Самый сложный и затратный метод – формировать систему отопления по лагам. Здесь придется формировать само напольное основания, для чего используются доски, фанера или плиты ОСП. Все материалы должны быть толстыми – 30 мм минимум. Потому что трубу диаметром 16 мм надо будет утапливать в эти материалы, сделав предварительно в них канавки. Труба не должна выступать над деревянным полом.

Настильный метод

Относительно недавно на рынке появился утеплитель из пенополистирола, который называется – профильный. На его поверхности в процессе производства сформированы выступы-бобышки. Последние выполняют функции крепежа. Расстояние между ними стандартное и определяет шаг укладки трубы. Это лучший способ утепления.

На теплоизоляционный материал можно заливать стяжку или укладывать гипсоволоконные листы, которыми выравнивают полы.

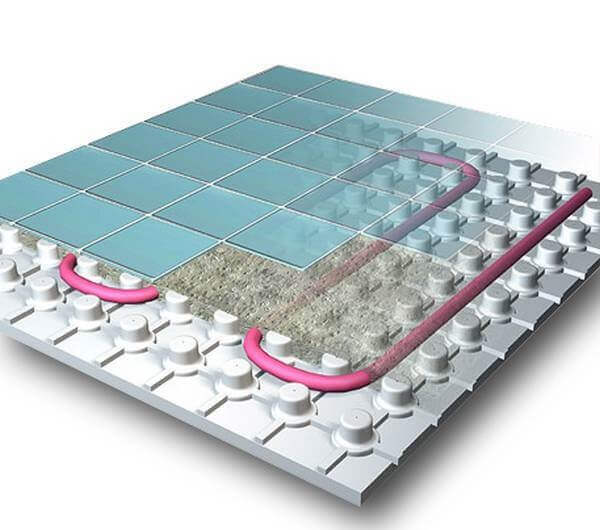

Монтаж на профильный утеплитель

Пошаговое обустройство теплого пола

Любая конструкция тёплого пола под плитку состоит из нескольких слоёв: гидроизоляция, теплоизоляция, отражатель, непосредственно трубы, основание под кафель и собственно сама плитка.

Первые три слоя представляют собой базовое покрытие, на которое укладываются отопительные контуры. Иногда применяется организация водяного тёплого пола под плитку без стяжки.

Обратите внимание!

• Итальянская плитка для пола и стен: фото красивого дизайна плитки в ванной комнате и на кухне. Выбор цвета, стиля и размера плитки

• Плитка под мрамор для ванной комнаты: ТОП-200 фото оригинального дизайна, идеи для комбинирования и сочетания

• Душевая из плитки своими руками поэтапно: инструкция, алгоритм действий, размеры, схемы раскладки, фото душевой с поддоном и без

Монтаж инфракрасного теплого пола под кафель

Для работ требуется стандартный набор:

• термопленка в рулоне;
• комплект проводов;
• контактные зажимы;
• битумная изоляция.

Дополнительно приобретают:

• теплоотражающую изоляцию;
• терморегулятор с монтажной коробкой;
• термостойкая полиэтиленовая пленка;
• термодатчик;
• двусторонний скотч;
• дополнительные провода.

Подготовка

Чтобы тепловая энергия шла вверх под нагревательные элементы укладывают теплоотражающую изоляцию (металлизированная лавсановая или полипропиленовая пленка). Нельзя использовать алюминиевую фольгу – со временем она разъедается.

Подготовительные работы:

• готовят место для установки терморегулятора;
• определяют места укладки пленочного пола;
• подготовка чистого и ровного основания;
• укладка теплоотражающего материала.

Монтаж термопленки

Раскатывают термопленку и по специальным линиям отрезают нужные полосы. Медные контакты укладывают стороной вниз. Для снижения количества контактов нарезают максимально длинные отрезки. Контакты должны выходить на терморегулятор, чтобы уменьшить расход проводников.

• Закрепляют медную полосу при помощи зажима: одной стороной внутрь термопленки, а другой – поверх медной полосы. Фиксируют пассатижами.
• Линию разреза оклеивают битумной изоляцией. Если разрез не по линиям, изолируют всю сторону.
• Термопленку фиксируют скотчем от сдвига.

Подключение

• Установка терморегулятора.
• Провести провода к терморегулятору от нагревательных элементов. Они должны быть по одной стороне под плинтусом или в пластиковом коробе.
• В теплоотражающей изоляции можно вырезать канавку под провода.
• Чтобы подключить провод к зажиму на матах срезают кончик изоляции. Его вставляют в контактный зажим и фиксируют пассатижами.
• Место подключение изолировать квадратным кусочком битумного скотча.
• Подключить вторые концы к терморегулятору. Схема должна быть приведена в инструкции и зависит от модели.
• Установить температурный выносной датчик, подключить его к терморегулятору. Головку устанавливают к черной кремниевой полосе снизу при помощи битумной изоляции.
• Подключить терморегулятор в сеть. При отсутствии опыта пользуются услугами профессионала. Если суточное потребление более 2кВт, используют отдельный автомат.
• Проверяют каждую полосу на работоспособность при 30 градусах и выше.
• Уложить гидроизоляцию из ПЭТ пленки для защиты.

Укладка плитки

На пленку плитку укладывают двумя способами:

На ПЭТ пленки крепят малярную сетку для повышения сцепления. Заливают самонивелирующую смесь или стяжку толщиной до 1 см.
Гидроизоляцию обшивают ГВЛ. Крепление происходит на саморезы между полосами

Работа требует осторожности!

Далее плитку укладывают по простой технологии. Клей должен быть специальный для теплых полов.

Большинство людей выбирают электрический теплый пол. Он легко совместим с большинством напольных покрытий: натуральный камень, керамическая плитка, керамогранит и др. Его монтаж можно произвести самостоятельно. Использование термоматов значительно упростит установку и исключит некоторые этапы из нее.

Достоинства сочетания теплого пола и плитки

Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:

1. Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
2. Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
3. Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
4. Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.

Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.

Как правильно выполнить расчёт тёплого пола

Чтобы правильно рассчитать потребность в мощности обогрева при организации тёплого пола, необходимо выполнить следующие пункты простой технологической карты:

При отсутствии радиаторов под окном, тепловых завес или системы воздушного отопления, элементы тёплого пола принимаются как основное средство обогрева помещений.

В таких ситуациях рекомендуется на каждый 1 м2 эксплуатируемой площади закладывать не менее 130 – 190 Вт.

В случае, если тёплый пол под плиткой будет использоваться как дополнительный источник обогрева для повышения уровня комфорта, то расчётные и показатели допускается сократить в 2 раза.

Таким образом, если необходимо выбрать тёплый пол для комнаты с площадью 15 м2, в качестве основного отопления, рекомендуется приобрести оборудование с мощностью от 2 до 3 кВ, а при дополнительном источнике обогрева – от 1 до 1,5 кВт.

Полученные расчёты необходимо сопоставить с техническими характеристиками рассматриваемого оборуования в точке продаж. Многие производители выпускают несколько модификаций аналогичных отопительных приборов с разными габаритами размерами, производительностью и мощностью, что позволяет потребителю комбинировать конструктивное исполнение оборудования при покупке товара, удовлетворяющего расчётам.

Монтаж (со стяжкой)

1. 1. Подготовить основание: очистить, вывести до гладкого состояния цементным раствором или выравнивающей смесью.
   2. Установить на небольшой высоте коллекторный шкаф или сделать нишу для коллектора.
   3. Установить коллектор. Подсоединить контрольные приборы, краны, обратную и подающую трубы от котла.
   4. Настелить на основу гидроизолирующий материал. Материал заводят на стены. Соседние полосы кладут внахлест и фиксируют монтажным скотчем.
   5. Установить по периметру комнаты демпферную ленту. Край ленты должен располагаться на два сантиметра выше уровня стяжки. Демпфер предназначен для компенсации температурных расширений бетона при нагреве.
   6. Уложить маты из ППС или плитный утеплитель. Если укладка теплого водяного пола под плитку производится по межэтажному перекрытию и внизу отапливаемое помещение, допустимая толщина слоя – 4 см. Для укладки на грунт или над цокольным этажом слой должен быть толще.
   7. Теплоотражающий слой: фольгированная пленка или пластины. Пленку раскатывают по всей площади утеплителя и крепят металлизированным скотчем. Пластины укладывают в каналы матов ППС под трубы.
   8. Если монтаж производится на маты, трубу закладывают в готовые каналы в панелях ППС поверх теплоотражающих пластин. Нужно крепить или нет – указано в инструкции к матам.
   9. Если в качестве подложки для труб выступают утеплитель и фольга, поверх фольгированного слоя кладут арматурную сетку. Трубу разматывают поверх сетки с шагом от 15 до 30 сантиметров и фиксируют к прутьям ячейки хомутами из пластика.
   10. Концы труб подсоединяют к подающей и обратной гребенке коллектора.

Хотите знать как устроен водяной теплый пол в деревянном доме?

1. Выполнить опрессовку: запустить в контур воду, проверить пол на трубы на герметичность, а всю систему – на работоспособность. Тестировать в течение суток: вода должна подаваться в контур под рабочим давлением. Если давление за время теста не поменялось, система пригодна к эксплуатации.
2. Залить стяжку толщиной 3-7 см. Марка бетона для рабочей смеси – не ниже М-300.
3. Дождаться полного схватывания стяжки (около месяца).
4. Уложить финишное покрытие. Для красивой и ровной укладки используйте плиточные крестики.

Водяной теплый пол под плитку готов.

Видео о том, как сделать стяжку для водяного теплого пола под плитку.

Как вам статья?

Мне нравитсяНе нравится

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров.

Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

• Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор, а также с помощью пылесоса удаляется вся пыль.
• Выполняется выравнивающая стяжка пола.
• На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
• Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
• Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
• После высыхания бетона укладывается плитка.

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Стяжка под плитку

После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.

Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.

Готовый раствор выкладывают сверху на водяной контур

Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.

Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.

Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной

Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.

Стяжку оставляют сохнуть минимум на две недели

Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Варианты для установки системы

Уложить теплый пол под керамическую плитку или другое покрытие можно несколькими способами:

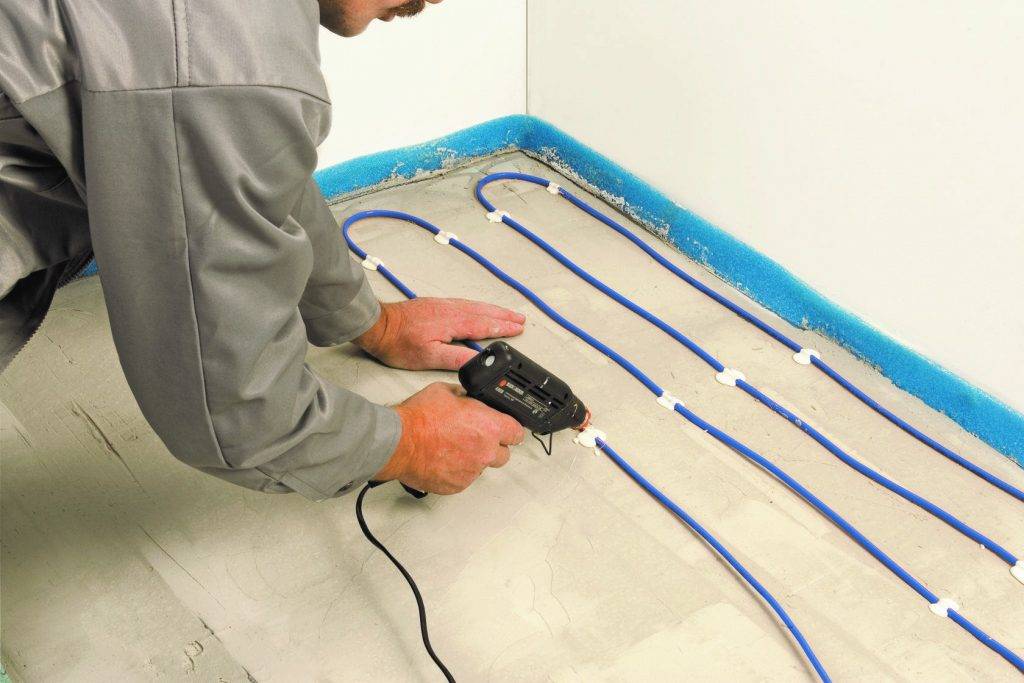

кабельная система. Для устройства такой конструкции происходит укладка кабеля своими руками. Он может быть одножильным, двужильным или сверхтонким. Технология укладки кабельного пола подразумевает заливку стяжки значительной толщины (в некоторых случаях до 5-6 см). Это уменьшает высоту помещения, что может быть допустимо только на этапе установки чернового основания. Укладка кабельной системы требует определенного опыта и знаний. В обязательном порядке необходимо произвести расчет для эффективного устройства всей конструкции. Существенное преимущество такой системы – низкая стоимость по сравнению с другими технологическими схемами;

Схема укладки кабельного электрического пола под плитку

нагревательные маты. Данный вариант чаще всего используется под керамическую плитку. Нагревательные маты состоят из тонкой полимерной сетчатой основы, на которую уложен кабель по определенной схеме. Для их установки не нужно заливать цементно-песчаную стяжку значительной толщины. Для укладки своими руками матов достаточно применить обычный плиточный клей. При помощи тонкого слоя раствора фиксируются элементы, после чего происходит установка плитки;

Инструкция укладки электрических матов под плитку

пленочный пол. Состоит из тонких элементов, которые запаяны в полиэтиленовую пленку. Такая конструкция предотвращает контакт нагревательного механизма с влагой. В зависимости от использованных материалов для изготовления пластин, разделяют углеродный и биметаллический пленочный пол. Технология укладки нагревательных элементов под плитку своими руками подразумевает применение конструкций исключительного первого типа. Они не поддаются коррозии и являются ремонтоспособными;

Правильная укладка пленочного теплого пола под кафельную плитку

водяное отопление. Укладка системы данного типа идеально подойдет для помещений со значительной площадью. Ее монтаж требует специальных навыков, а пренебрежение рекомендаций специалистов ведет к снижению эффективности работы или к образованию серьезных дефектов. Оно состоит из трубопроводов, по которым циркулирует горячая вода. Технология устройства теплого пола подразумевает заливку толстого слоя цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Укладка теплого водяного пола под плитку своими руками
