ДЛЯ ЧЕГО УСТАНАВЛИВАЮТ ДИФАВТОМАТЫ И УЗО? 2 причины.
Современная проводка чаще всего содержит три провода. Например, розетки (Рис.1) помимо фазового и нулевого контакта имеют третий – защитное заземление. Этот вывод обычно подключается через вилку и шнур к металлическим корпусам электроприборов.
Рис. 1. Современная розетка имеет третий провод – заземление.
Если на корпус попадает напряжение, то электричество «стекает» в землю, появляется так называемый дифференциальный ток или ток утечки. Из-за чего, во-первых, возникает вероятность электротравмы (при прикосновении к такому прибору), а во-вторых, возможно возгорание. Для предотвращения подобных случаев служат устройства защиты — УЗО или диф автомат.
Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип
Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.
Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.
Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.
Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.
Эту задачу выполняют защитные модули по своим алгоритмам.
Как работает устройство защитного отключения: краткое пояснение
УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.
Устройство защитного отключения монтируется и подключается в квартирном щитке.
Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.
Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.
Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.
Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.
За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.
Автоматический выключатель: защитные функции модуля
Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.
Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.
Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:
- теплового расцепителя;
- электромагнитной отсечки.
Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.
Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.
Токовую отсечку обеспечивает электромагнит отключения.
Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.
Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.
Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.
Какие защиты выполняет дифавтомат в домашней проводке

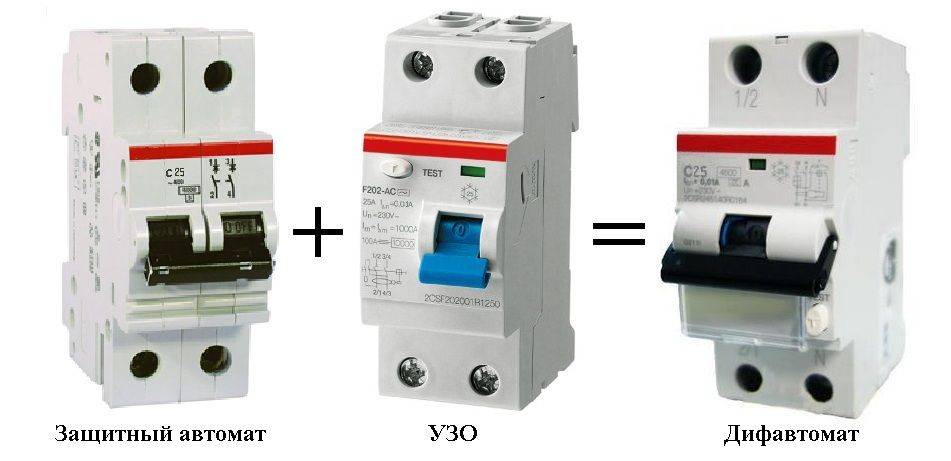

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.
Его внутренняя схема в своей конструкции имеет:
- дифференциальный орган;
- тепловой расцепитель;
- катушку электромагнита отсечки.
Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.
Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.
За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
Как определить количество автоматов?
Сколько автоматов можно подключить к одному УЗО? Это зависит от того, какой автомат выбирают. Расчет количества зависит от максимально допустимого тока нагрузки и амперов отключения.
В ПУЭ указано, что соотношение УЗО/выключатели составляет один к одному или один к двум.
Поэтому на один автомат в зависимости от того, на сколько ампер он рассчитан, может приходиться 6А, 10А или 25А.
Для соблюдения нагрузки на прибор можно установить:
- 1 шт – на 25А;
- 2 шт – на 10А;
- 4 шт – на 6А.
Зачастую возникает еще один вопрос – сколько розеток можно подключить к одному аппарату?
Любое количество розеток можно подключить к одному устройству при условии, что в них не будут одновременно включать недопустимое количество электроприборов.
Как правило, отдельные автоматы устанавливают на стиральную машину и духовой шкаф.
На сколько ампер ставить выключатели? Для розеточной группы будет достаточно 16А, для освещения подойдут варианты в 10А.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков
Спасибо, помогло!1Не помогло
Как узнать, что «обитает» во внутренностях электрического щита, дифференциальный автомат или УЗО?
Не смотря на внешнее сходство, которым обладают дифференциальный автомат и УЗО, отличия можно обнаружить визуально сравнивая маркировку этих аппаратов. Присмотревшись более внимательно можно увидеть, что на корпусе нанесены разные схемы, есть различия в маркеровке.
Для того чтобы с первого взгляда или как говорят с ходу узнать, как отличить УЗО от дифференциального автомата смотрим на картинку и запоминаем.
На любом электротехническом аппарате наносятся его характеристики. Смотрим на маркировку силы тока (выделено красным квадратом). Чтобы узнать, что это, автомат с УЗО или дифавтомат, то если на корпусе стоит сначала цифра, которая указывает на силу тока, а потом буква А, в нашем случае это 16 А, то это УЗО. А если сначала буква, а потом цифра, у нас С16, то это дифавтомат.
Для из общего ряда выделяющихся «чайников» повторим, чтобы определить дифавтомат или УЗО стоит в щитке нужно смотреть на маркировку, в первом случае это будет буква, а потом цифра, а во втором, наоборот, сначала цифра, а потом буква А.
Вообще-то проблема, как определить что перед глазами автомат УЗО или дифавтомат, скорее относится к товарам иностранных фирм и компаний. На отечественную продукцию обычно есть в маркировке обозначения или ВД – это УЗО или АВДТ – это дифавтомат.
УЗО срабатывает при замыкании PE и N при монтаже розетки. Почему?
N и РЕ проводники в TN-(C-)S-сети, хотя в квартире и идут раздельно, но где-то со стороны источника соединены между собой (в месте разделения PEN-проводника: в этажном щитке или ВРУ здания в подвале или — в TN-S — на подстанции). При включении в сети любой нагрузки после места раздела ее рабочий ток течет по N-проводнику (при пятипроводном стояке эта нагрузка может быть вообще в другой квартире).
При замыкании в любом месте N и PE возникают две параллельные ветви для протекания тока нагрузки, часть тока течет через N и УЗО, а другая часть — ответвляется от N через РЕ в обход УЗО. Равенство токов в фазном и нулевом полюсах УЗО нарушается и УЗО срабатывает.
Можно объяснить это и чуть иначе. Из-за протекания токов нагрузки по N на нем возникает некоторое падение напряжения, потенциал N в квартире (розетке) несколько отличается от потенциала РЕ. При замыкании N и РЕ начинает течь уравнивающий ток, поскольку этот ток течет только через N-полюс и не течет через фазный полюс — УЗО срабатывает.
Применительно к ТТ все практически так же, только там еще между N и РЕ имеется сопротивление земли (сопротивление растеканию двух ЗУ: местного и всех ЗУ PEN), и практически всегда между N и местным ЗУ имеется разность потенциалов.
Для предотвращения такого явления, если от одного УЗО питаются несколько линий, на этих линиях нужно ставить автоматы 1p+N или 2p для одновременного отключения и фазы и рабочего нуля при монтажных или ремонтных работах на линии.
Внешний вид
Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.
Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.
Внешне дифференциальные автоматы отличаются от УЗО:
- по надписям на лицевой панели;
- маркировке;
- функциональной схеме.
Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.
Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.
Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.
Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.
Обозначение номинального тока
Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.
Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство
Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.
Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.
Функциональная схема
На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.
Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.
На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.
Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.
А теперь будем разбираться, чем отличается дифференциальный автомат или узо по внешним признакам
Основных внешних отличий четыре:
- маркировка по номинальному току;
- электрическая схема;
- название- оттиск на корпусе устройства;
- сокращенная надпись на устройстве.
Что ж, начнем с первого: одно из отличий узо от дифавтомата это маркировка по току. Основные характеристики УЗО это номинальный ток в амперах и установка тока утечки. Такие характеристики являются основными и указываются на корпусе прибора, т.е. на лицевой панели.
Основные характеристики автоматического выключателя – это номинальный ток и время – характеристика скорости срабатывания при перегрузке. Обозначается эта характеристика буквенным номиналом перед номинальным током. Естественно, если в конструкции дифавтомата присутствует УЗОи автоматический выключатель, то и маркировки этих приборов должны быть на корпусе дифавтомата.
Так оно и есть. В нашем случае если на корпусе указана только цифра, например 16A – это УЗО. Самый большой ток, который УЗО может выдерживать продолжительное время, сохраняя при этом свою стабильную работоспособность и защитные функции. Отражается на передней панели. Значение номинального тока, которое, определяется сечением используемых проводов и контактов внутри прибора УЗО и конструкцией его силовых контактов.
Если на лицевой панели прибора перед цифрой стоит еще буквенное обозначение, например B, C или D (пример C16), то это не что иное как дифференциальный автомат.
Теперь перейдем к электрической схеме. Для непосвященного человека данные схемы – «темный лес», поэтому не будем вдаваться в подробности, что именно там изображено. Остановимся только на главных моментах.
На схеме УЗО – основновные элементы работы прибора: дифференциальный трансформатор обозначается овалом, реагирующий на токи утечки и размыкающее электромеханическое реле.
На схеме дифавтомата, помимо обозначений, которые имеются на УЗО, добавлены еще обозначения теплового и электромагнитного разъединителей, реагирующих на ток перегрузки и на короткое замыкание.
Теперь взглянув на схемы этих двух приборов, Вы без труда определите, что перед Вами находится, и с легкостью разберетесь, чем отличается УЗО от дифференциального автомата.
Чем отличается УЗО от дифференциального автомата?
Начнем с терминологии.
- УЗО – это аббревиатура и расшифровывается она как устройство для защитного отключения. Срабатывает этот аппарат, отключая ток при нарушении изоляции проводки.
- Автомат выключения тока срабатывает в случае превышения нагрузки и при замыкании сети.
- Дифавтомат или дифференциальный автомат- это аппарат автоматического выключения тока дифференциального типа, который «дифференцированно» совмещает в себе функции как автоматического выключателя тока, так и УЗО.
Иначе говоря – это три разных аппарата, с разными функциями автоматической защиты сети.
Следуя правилу, что лучше раз увидеть, чем сотню раз услышать смотрим на картинку и запоминаем, чем отличаются дифавтоматы от УЗО:
Сразу поставим, как говорится точки над всеми і – отличие УЗО от автомата выключения тока в том, что УЗО не способен защитить электросеть от различных перегрУЗОк и замыканий проводки накоротко. Его предназначение – фиксировать ток утечки и отключать сеть. Иначе – это своеобразный индикатор того, что ток не поступает мимо его потребителей:
- ламп освещения;
- утюга;
- фена;
- стиральной машины и других электроустройств.
Если где ни будь во внутренней проводке будет повреждена ее изоляция, появится утечка электричества и в связи с этим для обитателей жилья появится угроза поражения током, УЗОавтоматически произведет его отключение. В этом собственно главная и принципиальная особенность, чем отличается УЗО от дифференциального автомата, который защищает и от перегрузки сети и от ее замыканий, и даже от утечек.
Поэтому разница между УЗО и дифференциальным автоматом в том, что сам УЗО нуждается в защите от перегрУЗОк и замыканий.
Если вернуться к началу нашего ликбеза, где описаны последствия «огненного петуха» то в результате утечки тока, также может произойти пожар, так как в этом случае проводка начинает греться вплоть до ее возгорания.
Для наглядности приведем такой пример. Включаем все электроприборы, которые находятся в квартире или доме начиная от настольной лампы, и заканчивая водонагревателем, утюгом и стиральной машиной (в таких случаях пишут «не пытайтесь такого повторить!» тем самым создаем искусственную перегрузку для проводки, УЗО ожидаемо не сработает. А проводка при отсутствии другой какой — либо защиты типа дифавтомата и наличии «жучка» может вместе с УЗО выгореть под чистую.
Если (чего тоже делать нельзя!) закоротить фазный провод с нулевым и таким образом создать фейерверк замыкания, то с уверенностью можно утверждать, что УЗО также не сработает.
Вывод: если на один стол положить устройства УЗО и дифференциальные автоматы, разница в том, что первые защищают человека лишь от удара током, а вторые защищают не только человека, но и всю электрическую сеть с подключенными к ней всеми электроприборами. Хотя по внешнему виду они похожи, как два близнеца.
Поэтому если используют УЗО вместе с дифавтоматом, то подключают его уже после автомата и причем последовательно с ним, так как УЗО (что выяснили ранее) само нуждается в защите от замыкания и перегрузки.
