Инструмент для снятия изоляции — стриппер WS-04B КВТ
Обязательными составляющими оснащения любого электрика должны быть электроинструменты. Ведь выполнять такие обычные электромонтажные работы как зачистка проводов, подключение автоматов и розеток, монтаж распределительных коробок без электрических инструментов никак не получится, даже если вы будете идеально знать все теоретические основы этого вопроса.
Снятие изоляции с проводов ежедневно выполняется на тысячах проводниках, как правило, с помощью профессионального инструмента. Зачастую, однако, многие специалисты в спешке делают это с помощью острого лезвия. Подобное снятие изоляции чревато негативными последствиями для электрических соединений: происходит повреждение жил и изоляций либо не соблюдается установленная длина снятия изоляции, вследствие чего соединения перестают соответствовать предъявляемым к ним требованиям.
Такие ошибки предотвращаются профессиональными инструментами для снятия изоляции и оболочки. Процедуры могут быть стандартизированы, а качество соединений при этом останется стабильным. Одним из таких инструментов является такое устройство как стриппер (stripper). Этот инструмент подходит для профессионального использования и характеризуется чрезвычайно длительным сроком эксплуатации.
В недавнем прошлом зачистка изоляции с проводов производилось исключительно с помощью ручного ножа. Но те времена уже позади – сегодня существует инструмент для снятия изоляции с проводов. называемый «стриппером». Модель WS-04B от фирмы КВТ по праву считается одной из наиболее универсальных, удобных и удачных. Попробуем более подробно разобраться с конструкцией этого интересного инструмента и принципом его работы.
Кстати друзья на сайте я недавно публиковал статью про обзор ножа ШТОК с пяткой для разделки кабелей от внешней изоляции. Пожалуйста заходите, ознакамливайтесь.
Самодельные стрипперы
Домашние умельцы предлагают великое множество приспособлений, изготовленных своими руками. С некоторыми из них познакомимся подробнее и рассмотрим, как сделать их в домашних условиях.
Самоделка из бельевой прищепки
Для изготовления понадобятся:
- деревянная бельевая прищепка;
- нож от точилки карандашей;
- винт крепления ножа для точилки.
Выкручиваем винт и снимаем с точилки нож. Прикладываем его к одной из половин прищепки так, чтобы лезвие намного перекрывало отверстие для бельевой веревки и прикручиваем родным винтом к прищепке.
Съемник готов. Рассмотрим, как им пользоваться. Жила пропускается в отверстие для веревки и ложится на лезвие ножа. Прищепку «закрывают» и круговым движением надрезают и стягивают изоляцию. Прости и удивительно.
Три самореза
В тонкую доску вкручиваются два самореза. Главное условие – вкручивать их в доску не до конца и с наклоном друг к другу так, чтобы шляпки перекрывали одна другую. В идеале между ними должен получиться проход для провода, высотой и шириной чуть больше его диаметра. Снизу в ту же доску вкручивают еще один саморез так, чтобы его острый конец вышел между двумя первыми саморезами. Изолированную жилу протягивают через это устройство, надрезая оболочку в продольном направлении. Таким способом умельцы добывают цветной лом на продажу.
Меры безопасности
Перед использованием необходимо ознакомиться с руководством. Основные требования:
- не проводить работы под напряжением;
- до начала работ следует удостовериться, что линия обесточена и заземлена;
- использовать стриппер следует в соответствии с назначением;
- при выявлении некорректного функционирования прибора либо при установлении неисправностей, нужно прекратить его применение.
Работа электромонтера невозможна без спецприспособлений. Чтобы выполнить такую простую операцию, как разделка проводов, подсоединение выключателей и розеток, потребуется инструмент для зачистки. При значительном объеме работы используется стриппер. Перед использованием такого устройства необходимо ознакомиться с рекомендациями.
Правила безопасности при использовании стриппера.
Пункты приема вторсырья
Приемщики лома покупают следующие отходы кабельно-проводниковой продукции:
a) заводской брак, складские неликвиды;
b) б/у кабельные линии, остатки производства;
c) старый неочищенный кабель;
d) демонтированные коммуникации;
Приемка осуществляется по нескольким критериям, из которых складывается цена за кг лома. Учитывают длину кусков проводника, процентное соотношение лома к изоляции, посторонним примесям.
Сдавать вторсырье рекомендуется в пункты приема, имеющие документы и разрешения на ведение такого рода деятельности. Перед взвешиванием лом осматривают, и оценивает специалисты.
Кстати! Чтобы определить вес металла без обмотки специалист приемки срезает опытный образец проводника, зачищает и взвешивает.
Источник
Кабельные ножи
Подобный инструмент для снятия изоляции можно считать самым привычным. Многим может показаться, что приобретать такой специальное устройство нет смысла, ведь и обычный заточенный нож справится с задачей. Однако стандартные лезвия легко повреждают сердцевину кабеля. Чтобы такого не случалось, лучше купить специальный нож для очистки провода. Его основные преимущества – прорезиненная рукоятка, которая не позволяет инструменту выскальзывать из ладоней, а также необычная форма лезвия, как правило, напоминающая серп. Кроме того, кабельный нож изготавливают из хорошей инструментальной стали, что повышает качество обработки проводов. При этом стоит такое приспособление совсем недорого.
Кабельный нож очень удобен, когда необходимо снять изоляцию
Сегодня для зачистки изоляции самым популярным является нож электрика с крючком. Его универсальность кроется в наличии двух лезвий, одно из которых является скрытым в рукояти. Внешнее лезвие – очень толстое и может поворачиваться. Оно обеспечивает уверенную работу, а крюк, в свою очередь, легко впивается в оболочку и не выскальзывает. С помощью такого инструмента проще всего разрезать кабель вдоль и снимать верхний слой изоляции.

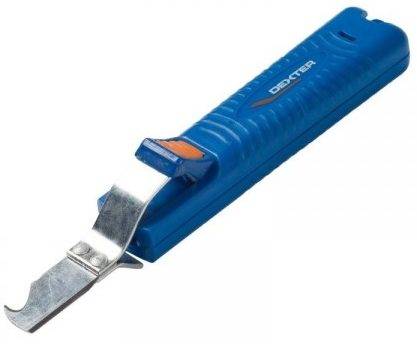

Также в магазинах можно купить другой нож, со скобой, в которую продевают провод. Подобная скоба прижимает кабель к ножу, и надрез образуется без дополнительных усилий
Однако в этом инструменте важно выставить правильные настройки, которые будут ориентированы на глубину провода
При неосторожном обращении такое устройство для снятия изоляции может не справиться с основной задачей, а просто расплющит толстый кабель
При покупке таких ножей следует учитывать, что со временем острота инструмента уменьшается. Поэтому нужно приобретать в комплекте устройство для заточки или выбирать модели ножей со сменным лезвием. Обычно стоимость кабельного ножа, в среднем, составляет чуть более 1 000 рублей. Особенным разнообразием моделей отличается компания КВТ, которая, в частности, выпускает ножи для работы под напряжением. Такие инструменты пользуются большой популярности благодаря высокому качеству японской нержавеющей стали и изолированной удобной рукояти с упором для ладони. Кроме того, ножи КВТ позволяют зачистить жилы от окисной плёнки, а некоторые из лезвий дополнительно оснащены отвёрткой.
Отдельным видом инструмента для электромонтажных работ следует считать нож для снятия изоляции с «пяткой» (или «пятачком»). Если клинки в форме крючка удобнее использовать при плоских профилях кабеля, то круглые оболочки проще разрезать иным устройством. Основная задача такого элемента ножа, как «пятка» — ограничение глубины разреза. Основание пятачка проникает во внешнюю оболочку и скользить только по поверхности, поэтому лезвие не может достать до жил и повредить их. Самые современные ножи такого типа также можно приобрести под маркой компании КВТ.
Самые простые ножи кабельного типа можно встретить также под маркой «Шток». Этот производитель предлагает модели с частично изолированным лезвием, а также ножи «Шток» с пяткой.

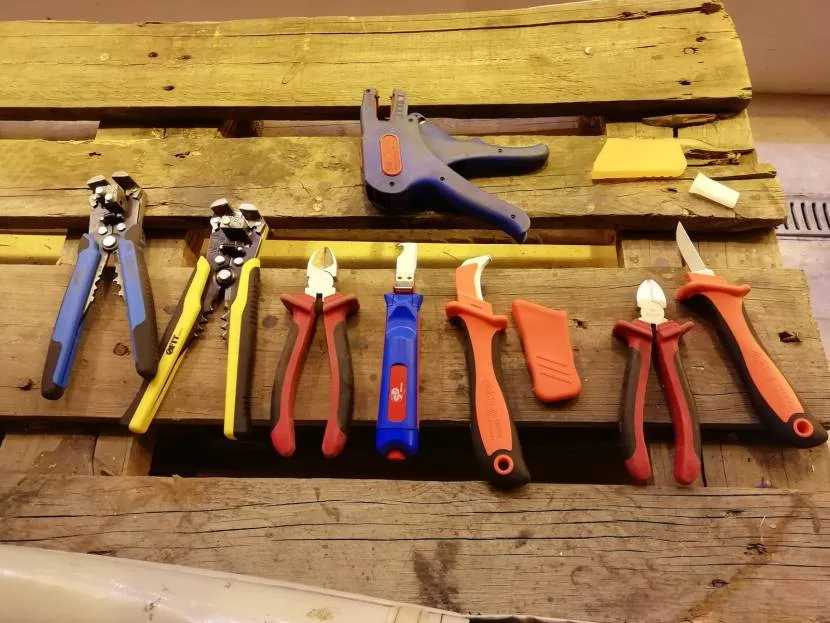

Виды стрипперов
Обжимные клещи для опрессовки наконечников проводов. В зависимости от конструкции и принципа удаления изоляции, различают простые ручные, полуавтоматические и автоматические съемники.
Ручной стриппер для проводов
Ручной съемник изоляции. Данный самый простой вид зачистки представляет собой клещи, в губках которого имеются выемки с заостренными краями. Снятие защитного изолирующего слоя происходит при круговом его подрезании режущими кромками выемок в ходе их сжатия рукоятями. Для того чтобы не разводить губки клещей, между ними установлена возвратная пружина. Для того чтобы такой зачисткой не могли пораниться маленькие дети, на ней имеется специальный блокиратор рукояток.
Такая зачистка имеет сравнительно небольшие размеры и вес. Длина ее обычно составляет 180-190 мм, вес – не более 200 г.
Полуавтоматический стриппер
Зачистка полуавтоматического типа. Полуавтоматическая зачистка представляет собой инструмент, имеющий следующую конструкцию:
- Две рукоятки с расположенной между ними пружиной;
- Рабочая, раздвигающаяся на две части головка, внутри которой расположены два подвижных элемента: состоящий из двух половинок острый нож с выемками под определенные диаметры проводников и зажим фиксатор для проводника.
Снятие защитного слоя с проводников при помощи такой зачистки происходит следующим образом:
- Зачищаемый конец провода вставляется в соответствующую его диаметру выемку;
- Нажатием на рукоятки происходит подрезание изоляционного слоя в одной половинке раздвижной рабочей головки и фиксация провода в другой;
- Полное нажатие рукоятей приводит к разъединению двух частей рабочей головки и снятию подрезанного участка изоляции с проводника.
В некоторых моделях такой зачистки между рукоятей часто имеется приспособление для резки проводов. Наглядно посмотреть устройство и принцип работы подобного съемника можно в видео в конце статьи.
Автоматический стриппер
Наиболее распространенная конструкция автоматического стриппера состоит из следующих частей:
- Два рычага;
- Две подвижные губки, одна из которых подрезает изоляцию, вторая фиксирует проводник;
- Раздвижное, состоящее из двух частей основание, расположенное под губками.
При снятии изоляции одна из подвижных губок прижимается к основанию, подрезает изоляционный слой провода, вторая – фиксирует провод. При дальнейшем нажатии рукоятей инструмента основание постепенно раздвигается, и подрезанная изоляция снимается с кончика проводника.
Карманный стриппер
Миниатюрный инструмент, легко помещающийся в карман.
Корпус выполнен из специального пластика, в который встроены ножи с двух сторон, с выемками для проводов разного сечения.
Существуют стрипперы, сконструированные для работы с определенным типом кабеля:
Для витой пары
Выглядит, как зажим с лезвием, предназначен для точного срезания наружной изоляции с проводов. Также этот инструмент называют ножом для витой пары.
Кроме того, такой стриппер подходит для подготовки коаксиального кабеля к накручиванию F-коннектора. Стоит такой простой вариант примерно 100 руб.
Для коаксиального кабеля
Напоминает предыдущий вариант, но имеет переходник для переключения инструмента для работы с кабелем определенной марки. Это вращающийся стриппер, в комплектацию которого входит шестигранник, предназначенный для регулировки глубины просечки изоляции.
Лезвия выполняют одновременное надрезание наружного и скрытого изоляционного слоя.
Прецизионный инструмент, посредством которого выполняется удаление лакового слоя с оптоволоконного провода.
Для внешней изоляции
Представляет из себя рукоять с зажимом и регулируемым лезвием по центру, настраивающимся под нужную толщину регулятором, расположенном с противоположной стороны рукояти.
Перерезает изоляцию как вдоль, так и поперек. Очищает жилы как на конце кабеля, так и на удаленном от него участке.
Для силового кабеля
Инструмент предназначен для работы с кабелем из сшитого полиэтилена диаметром до 150мм, снимает изоляцию и полупроводящий экран. Устройство имеет два вида ножей: конусный и прямой.
Обладает плавной настройкой по глубине реза. Отдельно следует упомянуть автоматические станки, способные не только зачищать изоляцию с кабеля, но и проводить обжим и скрутку проводов.
Какую маркировку можно встретить на стриппере
По мнению покупателей, подобные обозначения не заслуживают особого внимания, чему свидетельствуют многочисленные отзывы в сети, однако, это заблуждение. Важен не только буквенно-цифровой набор, но и расцветка. Примером могут служить некоторые американские бренды, которые маркируют размерную сетку посредством окрашивания ручек в разные цвета. Товары из Китая (AliExpress) имеют стандартные обозначения. Цифры – это рабочий диапазон поддерживаемого сечения. Напротив каждого лезвия имеется обозначение сечения, которое относится непосредственно к проводу.
Обозначения могут быть как в квадратных миллиметрах, так и в AWG формате, который имеет свою калибровку. Рекомендуется использовать механизм строго по назначению, в противном случае возрастает риск порчи провода. Популярные модели могут иметь обозначение 1000V, что говорит о том, что перед покупателем находится конструкция, оснащенная электроизоляцией. Для этого используется специальный тип материала. Точки красного, синего и желтого цвета можно обнаружить на изделии, комплектация которого позволяет проводить обжим клемм. Это говорит о соответствии манжет наконечников, которые могут обрабатываться посредством выбранного приспособления, где сечение составит:
- Желтый – 2,5-6 мм2.
- Синий – 1-2,5 мм2.
- Красный – 0,25-1,5 мм2.
Что такое стриппер
Слово стриппер произошло от английского «wire stripper», что в дословном переводе означает «для зачистки проводов». В русском языке существует другое название этого инструмента, состоящее из аббревиатуры заглавных букв «КСИ» и расшифровывается как «клещи для снятия изоляции». Инструмент этот предназначен для одной единственной цели — облегчить труд электрика в процессе электромонтажных работ, ускорить и обезопасить процесс зачистки кабелей для соединения их между собой.
Специалисты хорошо знают, насколько важно уберечь токоведущие жилы кабеля от повреждений при снятии изоляции. Без преувеличения можно сказать, что это одна из основ качественной электромонтажной работы
Большое значение имеет также длина оголённого контакта, в некоторых устройствах производитель настоятельно рекомендует строго соблюдать размер удалённой изоляции. Применение специнструмента позволяет безошибочно соблюдать заданную длину.
И последний пункт, который свидетельствует о преимуществе стриппера перед ножом: руки человека покрыты кожей, которая очень ранима, если по ней ненароком проехаться остро заточенным лезвием обычного ножа для зачистки. Применение стриппера обеспечивает абсолютную безопасность при работе, так как обрезание изоляции происходит при помощи специальных скрытых ножей, которые не контактируют с руками пользователя.
Стриппер: его назначение и вариации моделей
Стриппер – это специальное приспособление для зачистки проводов. Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.
Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).
Некоторые виды стрипперов выполняют несколько функций одновременно:
- Обрезают
- Зачищают
- Скручивают жилы
Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.
Технические параметры
Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.
Максимальный/минимальный диаметр кабеля
Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.
Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.
Стриппер для проводов различного диаметра
Наличие сменных ножей
В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.
Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.
Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.
Элементарные способы зачистки
Существует два основных способа, как быстро очистить провода или кабель от изоляции – термической обработкой или обжигом и без нагрева, то есть механическим путем. Каждый из них имеет следующие свои особенности и сферу применения:
Тепловой.
Метод предполагает разогрев края проводника до температуры, когда начнет плавиться или гореть материал его электроизоляционной оболочки. Если участок, который необходимо освободить от изоляции, достаточно большой, расплавляется не весь отрезок, а только место, до которого необходимо сделать зачистку. Затем остаток снимается с края плоскогубцами.
Для разогрева используются 3 прибора:
- Паяльник.
- Зажигалка или другой источник открытого пламени.
- Раскаленная нихромовая нить.
Для снятия изоляции можно подобрать различные виды инструмента Источник pikabu.ru Способ хорош для небольшого объема работ и применяется для очистки от изоляции тонких проводов, рассчитанных на передачу напряжения не более 5 вольт. Так как ножом или другим инструментом такие жилы легко повреждаются.
Механический.
Метод подразумевает срез изоляционной оболочки режущей кромкой ручного острого инструмента – например, ножа. Может использоваться специальная электромонтажная модель либо самоделка из полотна ручной ножовки.
Техника реза должна выполняться так, чтобы поверхностный слой металлической жилы или волосков задевался как можно меньше. Для этого острие режущей части направляется под как можно более острым углом по отношению к оболочке. Способ подходит для небольшого или среднего объема работ, при условии достаточного опыта у мастера, и когда оболочка выполнена из ПВХ или резины.
Электромонтажный нож имеет специальную рукоятку из диэлектрика – для работы с проводами под напряжением Источник inbenzo.ru
Автоматический инструмент для зачистки кабеля: скажи “нет” усталости
Автоматические стрипперы, такие как Stanley FMHT0-96230 , не нужно настраивать, достаточно выбрать длину зачищаемого участка и инструмент готов для быстрой зачистки провода диаметром от десятых миллиметра до нескольких миллиметров. Особенно удобно с его помощью снимать изоляцию с плоских проводов, которые широко используются в бытовой технике. Автоматическим стриппером можно одновременно зачищать две-три жилы плоского провода. Если необходимо зачищать множество проводов на рабочем месте, то автоматический стриппер является лучшим выбором, но необходимо выбрать качественный инструмент, который требует минимума физических усилий для снятия изоляции.
Автоматический стриппер Stanley FMHT0-96230 может зачищать провода диаметром от 0,8 до 2,6 мм
Выбирая инструмент для длительной работы, следует учесть, что автоматические стрипперы весят примерно 350 грамм. Решением проблемы являются более простые и легкие универсальные стрипперы, наподобие Paladin Tools PT-1117 . Стриппер имеет несколько отверстий разного диаметра и позволяет зачищать провода сечением 0,34-0,6 мм2. Обычно такие стрипперы имеют ряд дополнительных функций, например кусачки и кримпер (инструмент для обжима наконечников) — в ряде случаев это избавляет от необходимости носить лишний вес.
Универсальные стрипперы — самые распространенные устройства для снятия изоляции и часто входят даже в простые наборы инструментов, как .

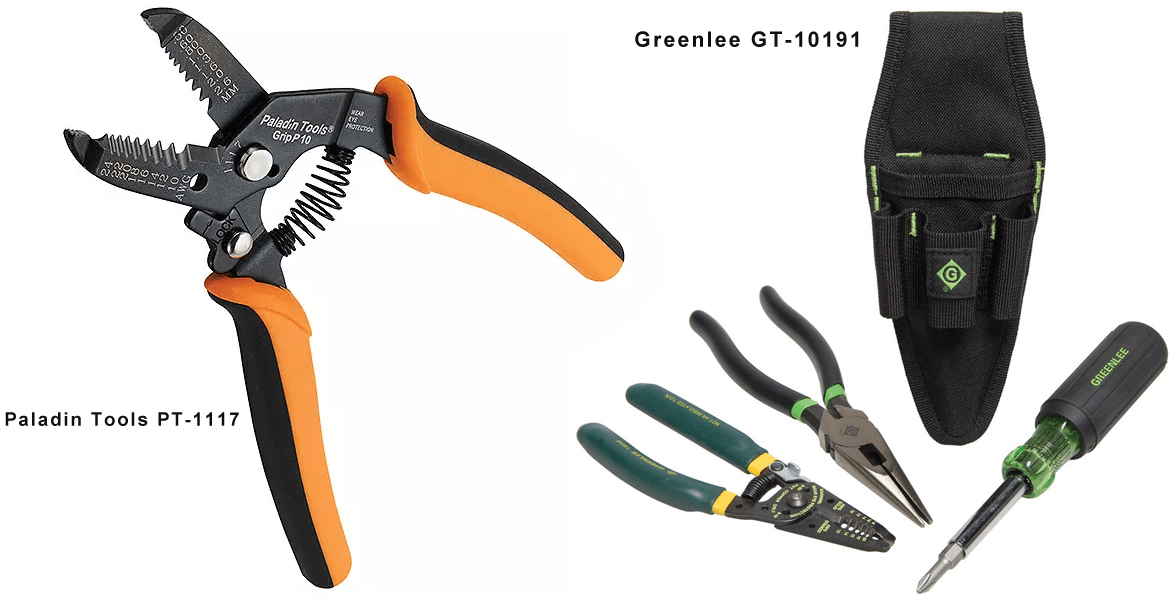

Универсальные стрипперы Paladin Tools PT-1117 и
На профессиональных форумах часто можно встретить мнение электриков, что при использовании стриппера иногда сложно попасть проводом в отверстие нужного диаметра. Поэтому опытные электрики кладут провод сначала в отверстие заведомо большего диаметра, надрезая верх изоляции. Если изоляция мягкая, она легко снимается, даже прорезанная наполовину, а если более жесткая — провод вкладывается в следующее отверстие меньшего диаметра.
При правильной эксплуатации универсальные стрипперы могут прослужить 10 лет и более без снижения эффективности. Но они не подходят для снятия изоляции с металлической, кевларовой оплеткой, а также затвердевшей старой изоляции.
Стриппер – удобство пользования
Лучшее и наиболее популярное приспособление для зачистки проводов, максимально упрощающее рабочий процесс. Инструменты представлены широким модельным рядом.
Принцип работы разных моделей
Механизм действия основан на обработке кабеля двумя подвижными ножами, имеющими полукруглую форму. Калибр среза настраивается под сечение провода, гарантируя точность насечки и отсутствие повреждения металлической жилы.
В зависимости от автоматизации процесса различают три типа стрипперов:
- механический;
- полуавтоматический;
- автоматический.
Съемник изоляции имеет простую конструкцию, используется для зачистки отдельных проводов.
Внешне механический стриппер похож на пассатижи. На внутренней поверхности прижимов есть несколько отверстий с лезвиями, предназначенными для среза оболочек у проводов разного типоразмера
Работа ручным стриппером не вызывает сложностей. Общая схема снятия изоляции:
- Определить диаметр провода.
- Подобрать соответствующее отверстие на губах прибора.
- Закусить кабель, нажав на ручки.
- Снять оплетку с провода, двигая стриппер по кругу.
Если выбрать гнездо меньшего диаметра, чем сечение провода, то есть риск повреждения жилы. При использовании большего отверстия – оплетка не будет удалена.
Плюсы ручного стриппера:
- компактный размер и небольшой вес;
- возможность обжать наконечник;
- наличие нескольких зазоров под провода – обычно до семи с диапазоном значений 0,25-2,5 мм.
Такой вариант более удобен на больших объемах работ. Полуавтоматический агрегат оснащен механизмом, не требующим прокручивания стриппера вокруг провода.
Достаточно подобрать ячейку под диаметр провода, настроить длину очистки от изоляции и прикусить кабель. Стриппер подрежет оболочку и сдернет ее без повреждения проводника
Автоматический. Инструмент максимально упрощает работу. Пользователю не надо подбирать диаметр сечения провода. В устройстве предусмотрено одно гнездо, размер которого автоматически подстраивается под заведенный кабель.
Стриппер подходит для снятия изоляции проводов сечением 0,2-6 мм.
Некоторые модели оснащены регулировочным винтом для настройки размера захвата под провода меньшего диаметра
Большинство автоматических стрипперов имеют расширенный функционал. Кроме прямой задачи они способны выполнять:
- обжимку наконечников;
- обрезку концов провода;
- скрутку многожильных кабелей.
Автоматический стриппер способен зачищать провода с одинарной и двойной изоляцией. За один проход инструмент снимет только верхнюю оболочку. Для удаления нижней оплетки манипуляции надо повторить.
Параметры выбора стриппера
Покупать инструмент необходимо исходя из специфики деятельности. Перед походом в магазин необходимо сопоставить следующие критерии:
- сферу применения – профессиональная или бытовая;
- объемы работы – регулярное или периодическое применение;
- навыки владения инструментами;
- бюджет покупки.
Для профессиональных электромехаников однозначно лучше выбирать полуавтоматические или автоматические приспособления, предназначенные для зачистки большого количества кабелей. Высокая цена приборов оправдана скоростью и удобством работ.
Для очистки телевизионного, интернет-кабеля предусмотрен специальный стриппер. От обычного он отличается наличием дополнительных ножей для последующего монтажа F-разъема
Домашнему мастеру можно «обогатить» свой арсенал инструментов ручным стриппером. Если навыков работы с электропроводкой нет, то лучше выбрать полуавтомат – риск надреза жил сведен к минимуму.
Предпочтение следует отдавать проверенным производителям, гарантирующих безопасность материалов и долговечность работы инструмента. От дешевых моделей из низкокачественных сплавов и с пластиковым корпусом лучше отказаться.
Более подробно о том, как выбрать стриппер можно прочесть в

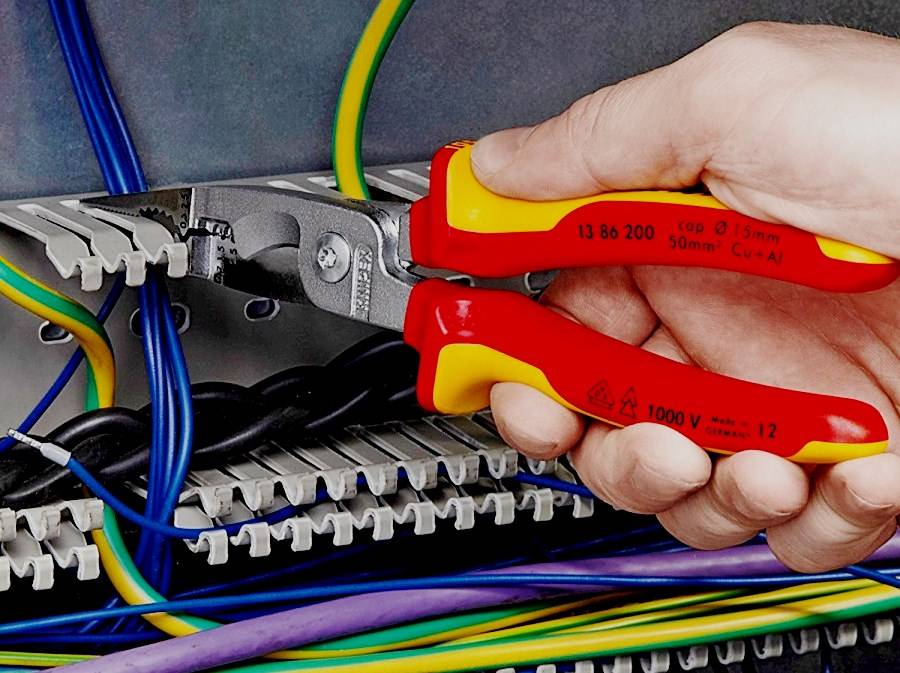

Фирма «Knipex»
Инструмент для зачистки и обрезки проводов должен быть качественным, соответственно требованиям госстандарта. Немецкая фирма «Knipex» выпускает проверенные временем надежные инструменты, предназначенные для зачистки проводов. Некоторые из них проходят тестирование на 10 000 вольт при температуре +70 и -25 градусов. Поэтому в надежности продукции этой компании можно не сомневаться. Среди прочих инструментов, с помощью которых происходит разделка проводов, можно выделить основные:
- Комбинированные плоскогубцы
- Вязальные клещи
- Зажимные клещи
- Кусачки
- Пинцеты
- Щипцы
- Кабельные ножи
Основанная в далеком 1882 году, Knipex на сегодняшний день является одним из самых известных производителей электромонтажного инструмента. Каждый день продается 45 тысяч единиц продукции этой фирмы. Сотрудничают с ней около ста стран мира. И в нашем регионе раздобыть инструмент Knipex не составит никакого труда.
Способы снятия изоляции
Зачистка проводов ножом
Выясним, что же такое стриппер, и зачем он нужен. По назначению это устройство для зачистки концов проводников при монтаже освещения, сборке электрошкафов, бытовой электроники и т.д. Казалось бы, эту работу и ножом сделать несложно. Однако те, кто сталкивался с этой работой, знают, что это совсем не так. Во-первых, без достаточного навыка, наиболее вероятным результатом будет повреждение жил. Если зачищается многожильная продукция, тонкие проволочки подрезаются и отламываются, контакт с клеммой становится хуже. То же происходит с алюминиевыми жилами. При малейшем изгибе подрезанного участка, они отламываются и операцию нужно начинать снова.
Использование бокорезов
Профессионалы умудряются подрезать и стягивать покрытие бокорезами. Однако так недолго и вовсе отрезать зачищаемый участок.
Некоторые производители, Knipex, например, занимаются производством специальных бокорезов, со специальными проточками на лезвиях. Правда такую операцию можно проделать только с жилами максимум двух диаметров.
Снятие изоляции открытым огнем
Иногда прибегают к помощи зажигалки. Достаточно подержать участок провода над огнем, чтобы слегка расплавить полимерное покрытие и затем сдернуть его пальцами. При этом можно получить легкий ожог пальцев, а часть расплавленной оболочки размажется по жилам.

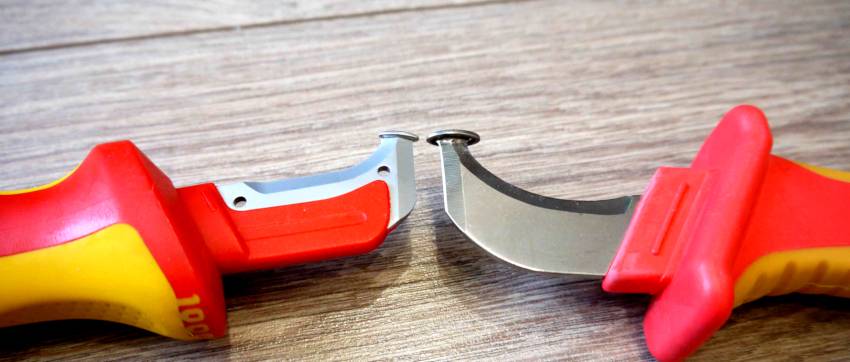

Нож электрика с пяткой
Специальный нож с изогнутым лезвием и пластиной (пяткой) на конце изгиба. Им можно снимать покровы быстрее, чем срезать ее обычным клинком. Правда, и тут нужно набить руку. Пользуется популярностью среди профессионалов.
Клык
Специальный нож для надреза наружной оболочки в продольном направлении. С обретением некоторой сноровки, клыком можно снимать покрытие круговым движением. Рукоять клыка заканчивается специальным колесом. Поворотом колеса можно регулировать глубину реза наружной оболочки.
Многофункциональный нож
Интересное устройство, способное выполнять снятие изолирующего покрытия многими способами. С его помощью можно выполнять следующие операции:
- разрезать внешнюю оболочку;
- сделать поперечный или круговой надрез;
- снять покрытие с помощью готовых отверстий;
- воспользоваться выдвижным универсальным лезвием, чтобы выполнить операцию «дедовским» способом.
Примером такого приспособления может послужить Jokari 30155 или Knipex 18 85 125.
Характеристика традиционного приспособления в виде кабельного ножа
Для снятия изоляции с проводов электрики часто используют кабельный нож с прорезиненной рукояткой и необычной формой лезвия. Работа должна выполняться в перчатках, чтобы исключить вероятность травматизма. Данная рекомендация особенно важна при зачистке кабеля, выполненного по ГОСТу, у которого толщина изоляционного покрытия превосходит аналогичное значение проводов, изготовленных по ТУ. К тому же он намного плотнее прилегает к жилам.
Оплетка снимается легким движением, срезая ее от себя. К достоинствам ножа можно отнести доступную стоимость инструмента, практичность и удобство использования. Однако процесс выполнения работ требует довольно много времени. Особенно это относится к кабелям большого сечения.
Электромонтажные ножи бывают трех типов, причем инструменты отличаются вариантом наконечника и формой лезвия. Для кабельной продукции с двойной изоляцией идеально подходит нож с пяткой, при помощи которого снимается верхний слой, а нижний остается неповрежденным. Он представлен приспособлением, у которого короткий клин вогнут внутрь. Для ограничения глубины надреза перпендикулярно лезвию расположена пятка.
Достоинства кабельного ножа — это его цена, а также практичность и удобство использования
Для кругового надреза изоляции используется нож с клювом, имеющий закругленное лезвие. Продольный надрез необходимо выполнять весьма аккуратно, поскольку данное приспособление не имеет ограничителя глубины реза. Такой нож обычно применяют опытные мастера, поскольку для работы с инструментом со специфической формой клина необходимы определенные навыки.
Для поперечного среза и продольной разделки кабеля используется нож с крючком, который считается универсальным приспособлением для большинства типов проводников, применяемых профессиональными электриками. Фиксация провода осуществляется посредством верхней скобы, а острый клык прорезает изоляцию. На приспособлении можно выставить глубину разреза при помощи регулировочного колесика. В случае использования жидкой изоляции для проводов (спрея, пасты) данный тип ножа является наиболее приемлемым для снятия оплетки.
Самодельные стрипперы
Домашние умельцы предлагают великое множество приспособлений, изготовленных своими руками. С некоторыми из них познакомимся подробнее и рассмотрим, как сделать их в домашних условиях.
Самоделка из бельевой прищепки
Для изготовления понадобятся:
- деревянная бельевая прищепка;
- нож от точилки карандашей;
- винт крепления ножа для точилки.
Выкручиваем винт и снимаем с точилки нож. Прикладываем его к одной из половин прищепки так, чтобы лезвие намного перекрывало отверстие для бельевой веревки и прикручиваем родным винтом к прищепке.
Съемник готов. Рассмотрим, как им пользоваться. Жила пропускается в отверстие для веревки и ложится на лезвие ножа. Прищепку «закрывают» и круговым движением надрезают и стягивают изоляцию. Прости и удивительно.
Три самореза
В тонкую доску вкручиваются два самореза. Главное условие – вкручивать их в доску не до конца и с наклоном друг к другу так, чтобы шляпки перекрывали одна другую. В идеале между ними должен получиться проход для провода, высотой и шириной чуть больше его диаметра. Снизу в ту же доску вкручивают еще один саморез так, чтобы его острый конец вышел между двумя первыми саморезами. Изолированную жилу протягивают через это устройство, надрезая оболочку в продольном направлении. Таким способом умельцы добывают цветной лом на продажу.
