Как устроить воздушное отопление загородного дома: правила и схемы сооружения

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

1. Объем отапливаемых помещений.
2. Климатические особенности региона.
3. Толщина наружных стен.
4. Наличие теплоизоляции основных конструктивных элементов здания.
5. Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные металлические трубы. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

• полипропиленовые  с внутренним армированием из алюминия или стекловолокна;
• металлопластик;
• сшитый полиэтилен;
• полиэтилен с добавками PE-RT;
• медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Система отопления в загородном доме площадью 300 кв. метров

В этом доме выполнили монтаж котельной, радиаторной системы отопления, «теплых полов» и конвекторов.

Котельная

Отопительный котел Ferroli с группой безопасности и системой дымоудаления Raab

Накопительный бак-водонагреватель (бойлер) системы ГВС

Распределительная гребенка с расширительным баком Reflex

Коллекторные шкафы напольного и радиаторного отопления Oventrop

Коллекторный шкаф радиаторного отопления с клапаном гидравлической увязки Oventrop

Отопительные радиаторы с термостатическими клапанами и воздухоотводчиками

Стальные трубчатые радиаторы фирмы Zehnder

Польный отопительный конвектор под стеклянными дверями

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Нюансы монтажа

Даже если проект выполнен с полным соблюдением требований ГОСТ и разработан профессионалами, нежелательно монтировать систему своими руками, поскольку это весьма непростой процесс. Однако знать его особенности следует в любом случае:

• Сечение воздуховодов может быть круглым, прямоугольным или квадратным, выбор зависит от особенностей помещения и самого проекта.
• Воздуховодные каналы чаще всего делают из оцинкованного стального листа: он отличается малой массой, не деформируется и не боится коррозии.
• Крепление воздуховодных каналов возможно внутри стен, в перекрытиях, под потолком. Их при необходимости маскируют декоративными панелями: это позволяет создать привлекательный дизайн помещения, не боясь, что элементы коммуникаций испортят интерьер.

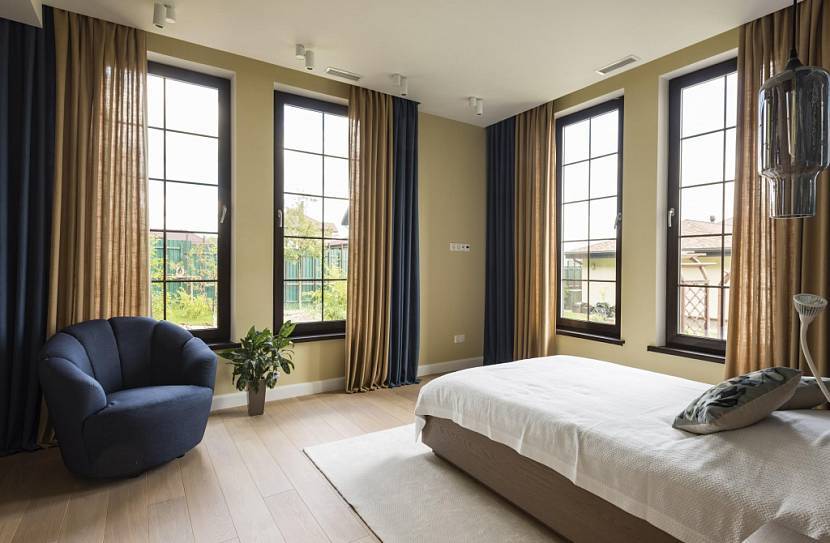

Компоненты воздушной отопительной системы не портят интерьерИсточник indivi-dom.ru

При монтаже системы с принудительной циркуляцией устройство подключают к источнику тепла и электросети, также можно использовать аварийный источник питания на случай внезапного отключения света.

Также для отопления важно выбрать фильтры: они могут быть механическими, электростатическими и угольными. Первая разновидность служит для задержки пылевых частиц и грязи, вторая используется для более тонкой очистки, третья для устранения неприятных запахов. Эти элементы чаще всего требуют замены, их обычно необходимо менять каждые 2-3 сезона, если здание используется для временного проживания, или не реже одного раза в полгода при постоянной эксплуатации

Эти элементы чаще всего требуют замены, их обычно необходимо менять каждые 2-3 сезона, если здание используется для временного проживания, или не реже одного раза в полгода при постоянной эксплуатации.

Особенности проектирования камина с кожухом

Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

Алгоритм движения воздуха в кожухе

Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.

Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.

Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.

Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.

Элементы системы

Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.

Движение воздуха в кожухе

Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.

Видео. Как правильно вести расчет воздушного отопления

Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.

Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.

Воздушные каналы лучше выполнять из стали или алюминия.

Схема нагрева воздуха в камине

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования
