Распределительный коллектор отопления своими руками: схемы и особенности сборки

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

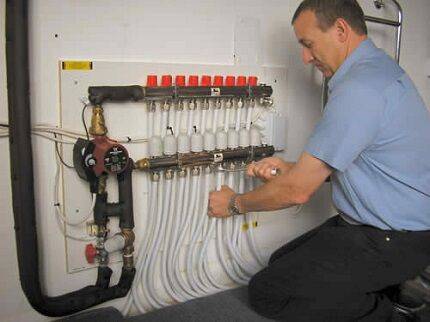

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Основная проблема систем отопления

Основная проблема систем отопления — это голодание. Все потому, что на одну трубу диаметра подключения котла, а это зачастую ппр диаметром 25 мм, подключают несколько контуров отопления.  Таким образом, получается зажатая система с недостатком теплоносителя именно для контуров отопления. В итоге получаем голод системы отопления.

Теплоноситель в системах отопления является именно той средой, которая набирает в себя тепло (теплоемкость теплоносителя) и это тепло в теплоносителе транспортируется по системе трубопроводов от источника тепла к потребителю тепла. Если просто, то тепло, саккумулированное в теплоносителе, путем его нагревания к котле,  транспортируется к радиаторам или другим потребителям тепла по трубам.

Вот почему, количество теплоносителя в нашем случае играет ключевую роль. И если теплоносителя не хватает, следовательно, нет и необходимого количества тепла. Поэтому система отопления и голодает.

Некоторые деятели начинают ставить дополнительные насосы, регулирующие клапаны и так далее, не понимая неизменённую истину: количество тепла пропорционально количеству теплоносителя. И как можно снять тепло, если его просто напросто не хватает? Никто не знает. Поэтому, очень важным моментом в распределении тепла является именно правильный расчет котельной, количества котлов, количества контуров отопления и диаметров труб, которыми все это будет обвязано.

Рассмотрим на примере небольшого дома на 100-150 квадратов. Часто в таких домах основным котлом является газовый настенный  котел. Как при этом выбрать диаметр труб подключения контуров тепла, если у настенного котла подключение  ¾ дюйма.

 При этом необходимо подключить  два контура отопления и один контур бойлера косвенного нагрева с диаметрами подключения 1 дюйм. Здесь понятно даже школьнику, что у нас превышен диаметр потребителей относительно диаметра котла в несколько раз. Вот почему многие подключают два-три контура отопления к котлу трубой диаметром 25 ппр. Таким образом, теплоносителя и тепла не хватает, и люди начинают жаловаться, что котел плохой, системы плохие, трубы плохие и сантехники тоже не очень.

Из практики я заметил, что плохих котлов, труб, систем и сантехников нет. Просто на данном этапе не у всех может быть отработанная технология производства или недостаток последней и актуальной информации. Вот почему, я часто рекомендую именно клиентам на системы ОВК быть в курсе событий. Это помогает четко ставить задачи вашему мастеру о том, что вы хотите. При этом отследить все реакции и предыдущие работы мастера. Сегодня верить на слово, это очень мало и дорого, потому что, слов много, а дел мало.

Поэтому поговорим о деле и постараемся коротко, и ясно решить проблему нехватки тепла в системах отопления. Как вы уже поняли, основной проблемой отопления является нехватка теплоносителя и вызвано это зачастую именно заужением распределительных трубопроводов от источников тепла к потребителям.

Следовательно, чтобы увеличить количество теплоносителя и тепла, необходимо увеличить диаметр распределительных труб от источников тепла.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

• Количество контуров, куда будет направлен теплоноситель.
• Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
• Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
• Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

• Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
• Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
• Подающие контуры систем отопления врезаются или сверху, или снизу.

Четырехходовой коллектор

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Схема распределителя

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

• По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
• Они соединяются по конструкции чертежа в соответствии с назначением каждой.
• Соединение производится при помощи сварочного аппарата.
• Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
• Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
• Коллектор надо покрасить и высушить.
• Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Читайте далее:

Как сделать воздушный солнечный коллектор своими рукам

Для чего нужен коллектор в системе отопления?

Можно ли сделать теплообменник для печи своими руками

Как сделать котел на дровах длительного горения своими руками

Как сделать экран для батареи отопления своими руками?

Рекомендации по выбору коллектора отопления

Чтобы подобрать прибор, необходимо обращать внимание на определенные параметры:

• Показатель предельно допустимого давления. Это определяет тип материала, из которого сделан гидрораспределитель.
• Пропускная способность узла и наличие вспомогательных устройств.
• Количество выходных патрубков. Их должно быть не меньше, чем контуров охлаждения.
• Возможность присоединения дополнительных элементов.

Эксплуатационные характеристики указываются в паспорте прибора. Чтобы отопление работало независимо на каждом этаже, необходима гребенка для отопления, это значит, что элементы подключаются по одному на этаж, а тип выбирается по количеству отводов (их должно быть столько же или больше, чем автономных контуров).

Установка коллектора отопления

Монтаж коллектора отопления лучше предусматривать на этапе формирования автономной схемы. Установка осуществляется в помещениях без избыточной влажности, можно монтировать коллекторы на стены в специальные шкафы или без них, подвешивая устройства так, чтобы расстояние от пола было незначительным.

Стандартной схемы установки нет, но есть ряд правил и особенностей, которые следует учитывать:

1. Нужно ставить расширительный бак. Вместительность конструктивного элемента должна быть не менее 10% от общего объема теплоносителя в системе.
2. Циркуляционные насосы устанавливаются для каждого контура.
3. Расширительный бак устанавливается перед циркуляционным насосом на трубопровод обратного тока теплоносителя. Если применяется гидрострелка, то бак устанавливается перед основным насосом – это поможет обеспечить нужную интенсивность циркуляции теплоносителя в малом контуре.
4. Точка расположения циркуляционного насоса особого значения не имеет, но специалисты советуют устанавливать прибор на обратке в строго горизонтальном положении вала, иначе воздух приведет к тому, что агрегат останется без охлаждения и смазки.

Высокая стоимость оборудования заставляет пользователей отказаться от применения коллекторной схемы в магистрали. Но есть варианты самостоятельного изготовления оборудования.

Рассмотрим, как сделать коллектор для отопления своими руками, а также подготовим необходимые материалы:

• полипропиленовые трубы с индексом 20 для автономной системы и с индексом 25 для центральной – трубы лучше брать армированные;
• заглушки на одну сторону в каждой группе;
• тройники, муфты;
• шаровые краны.

Сборка конструкции осуществляется просто – сначала соединить тройники, затем установить с одной стороны заглушку, а с другой – уголок (требуется при нижней подаче теплоносителя). Теперь на отводы приварить отрезки, на которые устанавливается запорная арматура и другие приборы. Пайка полипропиленовых труб осуществляется профессиональным прибором или домашним паяльником, перед пайкой концы обезжириваются, снимается фаска, после соединения изделиям нужно дать время остыть.

Самый длинный в системе – разгонный коллектор, по которому вода поднимается при нагревании и затем поступает в отдельные контуры. После изготовления оборудования присоединение осуществляется обычным порядком – с монтажом циркуляционного насоса на каждый контур и установкой расширительного бака.

При умении обращаться с инструментами, мастер может сделать коллектор отопления своими руками, а поможет в этом видео:

В таком случае прибор обойдется намного дешевле фабричных аналогов и подойдет для схем самого разного типа.

Расчет параметров и комплектация

Чтобы сделать коллектор отопления своими руками, сначала определяют его функциональную нагрузку. Можно установить не один, а для каждого места теплоснабжения отдельный. От этого зависит комплектация, габариты и автоматизация.

Перед сборкой выполняют расчет, выбирают место установки. Чтобы система работала, требуется два соединенных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую и направляет в котел.

Схема распределительной гребенки

• сколько будет контуров, соответственно выходов к ним;
• количество и мощность нагревательных установок;
• наличие дополнительного оборудования: насосы, арматура, терморегуляторы, манометры, баки и другое.

Учитывают, с какой стороны будет подвод контуров. Подключение газовых и электрических котлов выполняется сверху или снизу. Если устанавливается насос или используется твердотопливный агрегат, то с торца коллектора.

Для расчета используют правило трех диаметров, когда сечение гребенки в 3 раза больше подключаемого патрубка. Входную и выходную группы размещают в пределах 10–20 см одна от другой, на таком же расстоянии присоединяются контуры отопления. Для точного определения их диаметр умножают на 3. Уходить в большую или меньшую сторону не стоит, это создаст неудобства в обслуживании.

Схема с размерами наносится на лист бумаги, что позволит получить эскиз, по которому легче изготовить распределитель. По рисунку ясно, какие материалы и комплектующие понадобятся и сколько.

Дополнительные элементы

Гребенка оборудуется необходимыми устройствами. Для минимальной комплектации достаточно запорной арматуры, но тогда установить теплоотдачу отдельных приборов невозможно. На подающей секции монтируют регулировочные краны, которые позволяют плавно изменять количество поступающего теплоносителя. На обратную группу устанавливают расходомеры.

Для него применяется другое оборудование:

1. На патрубках подающих магистралей – регулировочные клапаны для полной или частичной остановки притока горячей воды. Для самодельного коллектора рекомендуются автоматические устройства, подобные терморегуляторам.
2. На обратной гребенке используются расходомеры, ограничивающие поступление охлажденного теплоносителя. Они повышают эффективность системы.
3. Обязательный для теплого пола смеситель горячего и остывшего потока. Служит для оптимизации температурного режима.

Можно автоматизировать коллектор на самом высоком уровне, когда не понадобится вмешательство человека. Используют сервоприводы с электронным блоком управления.

Установка гребенки в отопительную систему

Первоочередная задача – проверка распределительного коллектора на герметичность соединений. Установка реализуется по проектной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.

В сложные системы, где насчитывается много контуров различного назначения, необходимо устанавливать вертикальную трубу – гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплового носителя

Выбор технологии подключения полностью зависит от модификации применяемого прибора.

Кроме выдержки уровня, при монтаже необходимо следовать и таким правилам:

• котлы электрического и газового типа подсоединяются к верхним или нижним патрубкам;
• в торцевой части конструкции монтируется циркуляционный насос;
• подключение контуров может быть осуществлено вверху или внизу гребенки;
• приборы косвенного обогрева и котлы, функционирующие на твердом топливе, должны подсоединяться в распределительную группу сбоку;
• весь гидроразделительный узел для системы теплый пол размещается в защитном коробе — так снижается риск повреждения составляющих элементов коллектора.

На финишном этапе необходимо произвести контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Дополнительная информация по организации лучевой системы отопления с использованием распределительной гребенки приведена в этой статье.

Расчет отопительного коллектора

Перед самостоятельным изготовлением распределительной гребенки необходимо выполнить расчеты ее основных параметров. К ним относятся длина, сечение подключаемого патрубка и количество контуров теплоснабжения. При этом расчет распределительного коллектора отопления можно сделать самостоятельно, либо использовав специализированные программы.

Правила 3-х диаметров

Главным условием является соблюдение гидравлического баланса в конструкции. В распределительном коллекторе отопления своими руками пропускная способность подключаемого патрубка должна быть равна сумме таких же характеристик контуров отопления. На практике этого можно достигнуть суммировав сечения патрубков. Результат должен быть равен сечению основной трубы, которая подключается к подающей магистрали. Таким образом можно уменьшить вероятность разбалансировки системы.

Для оптимизации места зачастую изготавливают коллекторы системы отопления своими руками в едином корпусе. Это позволяет снизить трудоемкость работ, а также способствует лучшему функционированию теплоснабжения. Однако при этом минимальное расстояние между подающей и обратной трубой должно составлять шесть диаметров.

Для дальнейших расчетов коллектора для отопления можно использовать правила 3-х диаметров. Оно заключается в выполнении следующих условий:

• Расстояние между входной выходной группами гребенки должно составлять 6 диаметров;
• Сечение стального или полипропиленового коллектора для отопления равно 3-м диаметрам подключаемого к системе патрубка;
• Удаленность контуров отопления равно 3-м диаметрам;

Также важно правильно выбрать циркуляционный насос. В первую очередь это касается его производительности

Перед монтажом коллектора отопления рассчитывается удельный расход воды в системе и согласно полученным результатам выбирается насос. Для сложных схем с несколькими коллекторами эту процедуру следует делать для каждого контура в отдельности и всей системы в целом.

Для изготовления самодельного коллектора отопления можно использовать трубы с квадратным, прямоугольным или круглым сечением. Это не повлияет на работу конструкции, и не увеличит гидравлическое сопротивление. Его компенсирует работа циркуляционного насоса.

Коллекторы для отопления: разновидности устройств

Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.

По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.

Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.

Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки

Типовое устройство коллектора

предусматривается установка двух гребенок

Устройства в конструкции обычного типового коллектора котельной:

• клапан смешения для выбора температуры теплоносителя;
• циркуляционный насос для повышения давления в системе;
• гидравлический разделитель;
• гребенка в котельной;
• автоматика зависимости от погоды;
• расширительный отопительный бак;
• расширительный бак контура снабжения горячей водой;
• манометры давления;
• приборы улавливания и удаления воздушных пузырей;
• муфты и фитинги для перехода на разные диаметры труб;
• устройства для подпитки отопления;
• группа приспособлений безопасной работы котла;
• автоматическое управление работой контуров.

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Для чего нужна распределительная гребенка системы отопления?

Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.

Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.

Распределительная гребенка

Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.

Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:

1. Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
2. Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
3. Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
4. А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.

Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.

Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
3. С этой же стороны следует подключать и бойлер косвенного нагрева.
4. Линии подачи теплоносителя подсоединяют сверху или снизу.
5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

Особенности эксплуатации самодельных коллекторов

Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:

• проверку работоспособности всех участков распределительного узла;
• проведение контроля герметичности соединений, чтобы исключить возможные протечки;
• уточнение показателей теплоносителя в каждой петли —  степень максимального нагрева, и время достижения данного градуса.

Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.
