Электрика в деревянном доме: схемы + монтажные инструкции

Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Этапы проектирования системы электроснабжения для деревянного дома

Даже при условии того, что древесина тщательно обработана растворами с повышенными огнезащитными свойствами, все равно существует риск воспламенения. По этой причине следует внимательно соблюдать все этапы проектирования и проведения электропроводки в доме. В первую очередь, необходимо составить схему, четко обозначающую места, где будут установлены:

• розетки;
• выключатели;
• электрощит;
• счетчик;
• распределительная коробка;
• система проводки.

Помимо этого, следует рассчитать и подготовить данные о суммарной мощности потребляемой энергии. Все данные вместе со схемой предоставляют компании, которая будет заниматься проведением электроснабжения.

Планирование работ

На данном этапе можно работать самостоятельно только в том случае, если уже имеется опыт в подобной деятельности или пригласить специалистов, которые смогут грамотно подготовиться к монтажным работам.

В плане по подготовке к проведению электроснабжения должны содержаться следующие пункты:

• пояснительная записка;
• схема электрощита;
• порядок монтажа электроустановок;
• расчеты для монтажа контура заземления;
• при наличии автономных источников энергии – расчеты по выводу электроснабжения за пределы дома;
• пакет разрешительной документации.

При планировании важно учитывать некоторые нюансы:

• электрощит должен располагаться таким образом, чтобы доступ к нему имели только взрослые, на расстоянии не менее полутора метров над землей;
• схема электроснабжения включает не только источники электричества, расположенные в доме, а также освещение на всем участке;
• в коридорах можно использовать проходные выключатели, а в остальных помещениях – обычные с двумя или тремя клавишами. Высота от пола – не менее 90 см.

Ознакомление с требованиями к электропроводке

Прежде чем приступать к монтажу, необходимо изучить нормы и правила подключения электроснабжения. Необходимую информацию можно найти в ПУЭ и СНиП.

Некоторые ключевые моменты по предотвращению риска возгорания дома:

1. У медных проводов лучшая проводимость и прочность. Несмотря на высокую стоимость – это наиболее оптимальный вариант для деревянных домов.
2. Для того, чтобы провода прослужили дольше и не было риска короткого замыкания из-за скопления конденсата, они должны помещаться в пластиковые коробы или металлические трубы.
3. Места, в которых коробы или трубы соединяются, надо обязательно герметизировать.
4. Сечение кабеля должно с точностью соответствовать токовой нагрузке.
5. Не следует экономить на материалах и изделиях.

Подготовка к монтажу

Опираясь на схему электроснабжения в доме, можно составлять смету и рассчитывать, какие инструменты пригодятся и какое количество материалов придется приобрести.

Для монтажа необходим следующий набор инструментов:

• нож;
• плоскогубцы;
• отвертки;
• молоток;
• индикатор напряжения, и т.д.

На инструментах должны быть изолированные ручки. Работы проводятся в резиновых перчатках и обуви на резиновой подошве.

Для монтажа электропроводки могут понадобиться следующие материалы:

• розетки и выключатели накладного типа;
• распределительные коробки для соединения проводов;
• трехжильный провод;
• электрощит;
• электросчетчик;
• изоляционные материалы;
• металлические трубы;
• саморезы, и т.д.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Меры противопожарной защиты

Базовые мероприятия, позволяющие снизить пожароопасность проводки:

• применение неразрывной системы заземления с внешним контуром и установка устройств защиты линии;
• монтаж защитных элементов из негорючих материалов между проводами и деревянным основанием;
• применение при скрытой разводке стальных направляющих труб;
• подбор сечения электропроводки и номинала автоматических предохранителей в соответствии с пиковой нагрузкой;
• использование при скрытом монтаже розеток с корпусами, защищающими стены от искр;
• использование для открытой схемы защитных каналов или рукавов из материалов, не поддерживающих горение.

Как быть с вводным автоматом

При проектировании электропроводки и разделении потребителей на группы неопытные электромонтажники задаются следующим вопросом. При необходимости установки в электрощитке 4 автоматических выключателей для розеток 16А и 2 автоматов для внутреннего и наружного освещения 10А суммарный ток этих устройств составит 84А, что намного превышает номинальный ток вводного автомата, который составляет 40А, а иногда даже 25А.

Может быть при разделении электропроводки по группам необходимо заменить автомат на более мощный?

Менять вводной автоматический выключатель на более мощный нельзя по нескольким причинам:

• На каждую квартиру или частный дом электрокомпания выделяет определённую мощность, которая ограничивается вводным автоматом. Это делается для того, чтобы не перегружать питающие трансформаторы и вводные кабеля, в том числе в подъезде.
• Номинальный ток защитных устройств должен соответствовать сечению проводов. Замена этих аппаратов на более мощные без замены вводного кабеля может привести к перегреву проводов и аварии.
• Во многих случаях электрокомпания устанавливает вводной автомат в отдельном опломбированном щитке. Самовольное снятие такой пломбы приведёт к проблемам с электрокомпанией и большому штрафу.
• При установке электроотопления или электроплиты необходимо получить разрешение на увеличение потребляемой мощности. При этом производится замена вводного автоматического выключателя и кабеля.

Информация ! При значительном увеличении потребляемой мощности целесообразно заменить однофазный ввод 220В на трёхфазный 380В и подключить группы равномерно к разным фазам.

На самом деле при разделении электроприборов на группы нет необходимости менять вводной защитный автомат. Номинальный ток автоматических выключателей отдельных групп показывает не постоянный, а максимально допустимый ток. Например, в группе комнатных розеток устанавливается автомат 16А, а общий ток телевизора и зарядных устройств мобильных телефонов менее 1А. Даже устройства большой мощности работают не всё время, а с перерывами.

Проблемы могут возникнуть при одновременном включении стиральной и посудомоечной машин, особенно вместе с электродуховкой и электрочайником.

В этом случае суммарный ток достигнет 2кВт (чайник) + 2,5кВт (посудомоечная машина) + 2,5кВт (стиральная машина) + 1кВт (электродуховка) = 8кВт или, в сети 220В, 36А. При работающем бойлере или кондиционере это приведёт к перегрузке сети и срабатыванию автоматического выключателя. Поэтому такие мощные электроприборы необходимо включать по очереди.

Преимущества и недостатки

Разделение потребителей на группы имеет преимущества перед подключением всех устройств к одному автомату:

• уменьшение сечения кабелей;
• повышение безопасности жильцов дома;
• упрощение ремонта;
• при аварийном отключении одной из групп остальные остаются в работе;
• отсутствие необходимости производить полное отключение для ремонта.

Кроме достоинств, разделение имеет недостатки:

• усложняется расчет электропроводки;
• увеличиваются габариты и стоимость электрощитка.

Усложнение вводного щита и монтажа электропроводки при разделении на группы оправдывается удобством дальнейшей эксплуатации и ремонта.

Сборка электрического щита

На обычные розетки, не используемые для включения в них потребителей высокой мощности, обычно используют автоматы на 16 ампер (для примера, на один 16-амперный автомат, можно «повесить» 6-8 розеток.

Если точнее рассчитывать нужные автоматы, то углубимс в детали: допустим нам требуется запитать электрический водонагреватель, максимальная мощность которого равняется 2 кВт или 2000 Вт. 2000 Вт делим на нагрузку в сети – 220 вольт, и получаем ампераж, в нашем случае – 9.09 ампер. Для спокойствия и гарантии, ампераж автоматов должен несколько превышать рассчитанную нагрузку, и поставив 16-ти амперный автомат для подключения водонагревателя, мощность которого составляет 2 киловатта – мы как раз выполним это условие. Для группы розеток на одной линии, выбор автомата рассчитываем также – суммируем максимально возможные мощности потребителей и принимаем решение.

Переходим к однолинейной схеме, на которой проектировщики указали все параметры разводки электрических сетей в данном деревянном доме.

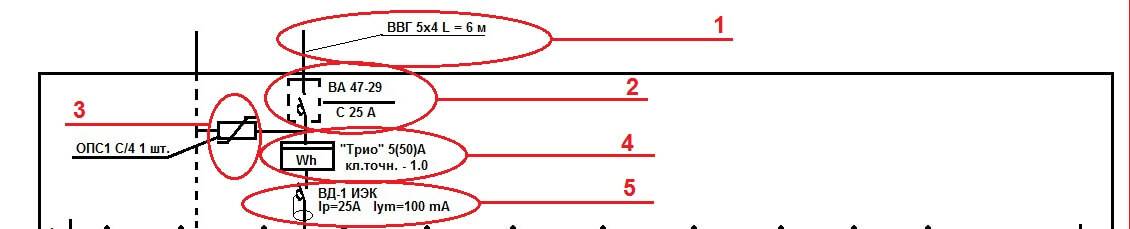

Ниже представлен фрагмент этой схемы.

1. Вводной кабель ВВГ 5 х 4 (5 медных жил по 4 кв. мм каждая); L = 6 м – его длина от точки соединения с кабелем от питающего столба до входа в щит – 6 м – в нашем случае, так как дом деревянный, проникает в дом через наружную стену, исключительно в стальной трубе.
2. ВА 47-29 С 25 А – вводной автомат или автоматический выключатель, запитывается от вводного кабеля ВВГ 5 х 4, то есть земля с нолём проходят мимо, а три фазы (в данном случае 3-х фазный ввод), подключаются к этому автоматическому выключателю и продолжают свой путь.

1. Ограничитель импульсных перенапряжений — ОПС1 С/4 — служит для защиты внутренних распределительных цепей общественных и жилых зданий от коммутационных и грозовых импульсных перенапряжений. После вводного автомата параллельно, а не последовательно, подключается к трём фазам, а также, через него проходит ноль и, как мы видим по схеме, один контакт уходит на РЕ – землю.

1. Теперь тот, кого не интересуют наши расходы – 3-х фазный электрический счётчик на 380 В – «Трио» 5(50)А, класс точности 1. После вводного автомата последовательно подключаем к нему 3 фазы и ноль. Последовательно 4 контакта – 3 фазы и ноль, уходят на УЗО.

Схема подключения счётчика Трио 5 (50) А

1. УЗО или ВД-1 ИЭК выключает напряжение в сети во время утечки тока, т.е. не даёт нас ударить током при нарушении изоляции на проводе или при пробое на корпус бытового прибора. Подключается последовательно, после счётчика – через него проходит 3 фазы и ноль. Далее, ноль следует на свою нулевую шину, а одна из фаз, на однофазные автоматы, защищающие группы потребителей, о которых мы говорили выше.

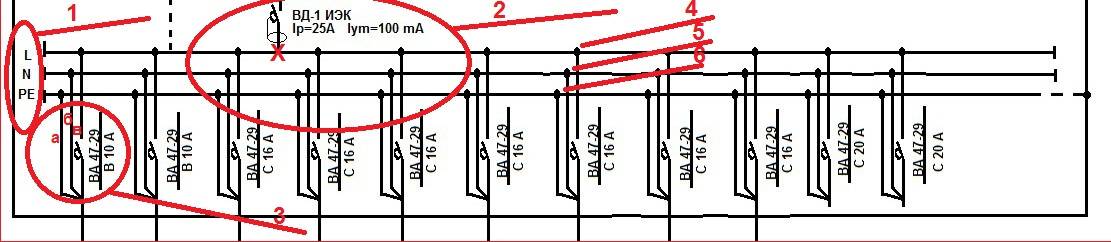

1. На данном фрагменте L – фаза, N – ноль и PE – земля.
2. Коммутация УЗО с фазами.
3. Тут мы видим, что на группу 1 — «освещение первого этажа, транзитом проходят ноль и земля, а фаза, параллельно на автомат ВА 47 – 29 / В 10 А – по такому же принципу, подключаются остальные автоматы, защищающие свои группы и линии. Так же, на данном фрагменте мы видим, что мощность автоматов, в зависимости от питающихся через них групп, местами рознится – про выбор автоматов мы говорили выше.

Важно понимать, что при устройстве электрического щита, болтовые соединения автоматов и другого оборудования нужно тщательно затягивать, чтобы контакт был хорошим. Плохой контакт ведёт к нагреву, и как следствие, пожару

1. Фаза, идущая с общей жилы, через автоматический выключатель на свою группу.
2. Ноль или нейтраль – следует транзитом с нулевой шины на свою группу.
3. Земля, так же следует транзитом с земляной шины на свою группу.

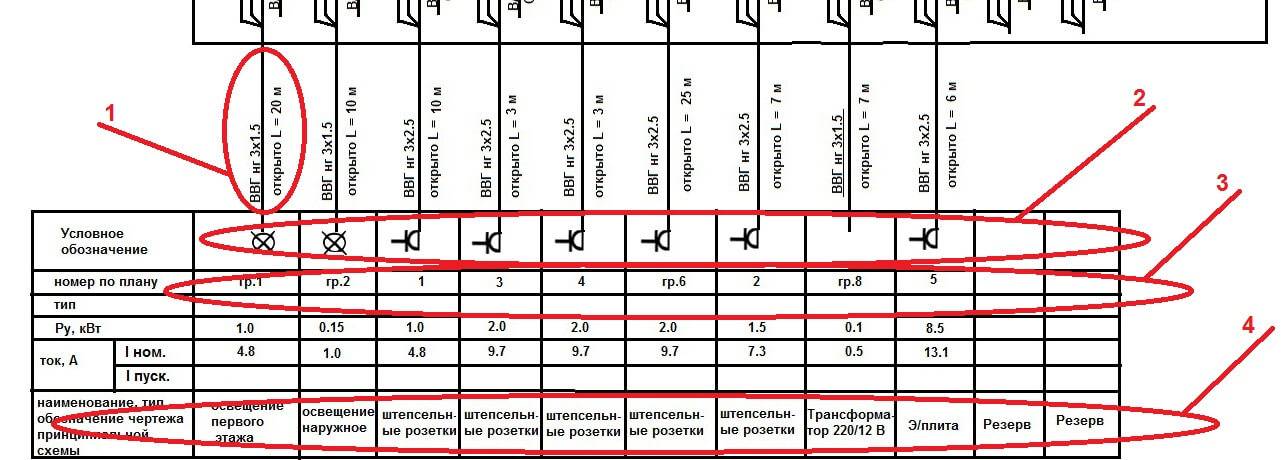

На данном рисунке мы видим какой автомат каким проводом и что питает.

1. В этой группе для освещения используется кабель ВВГ нг 3 х 1.5.
2. Показано, что питает каждая из групп и линий.
3. К какой группе принадлежит питающий провод.
4. Пояснение – что и где запитывается в каждой из групп / линий.

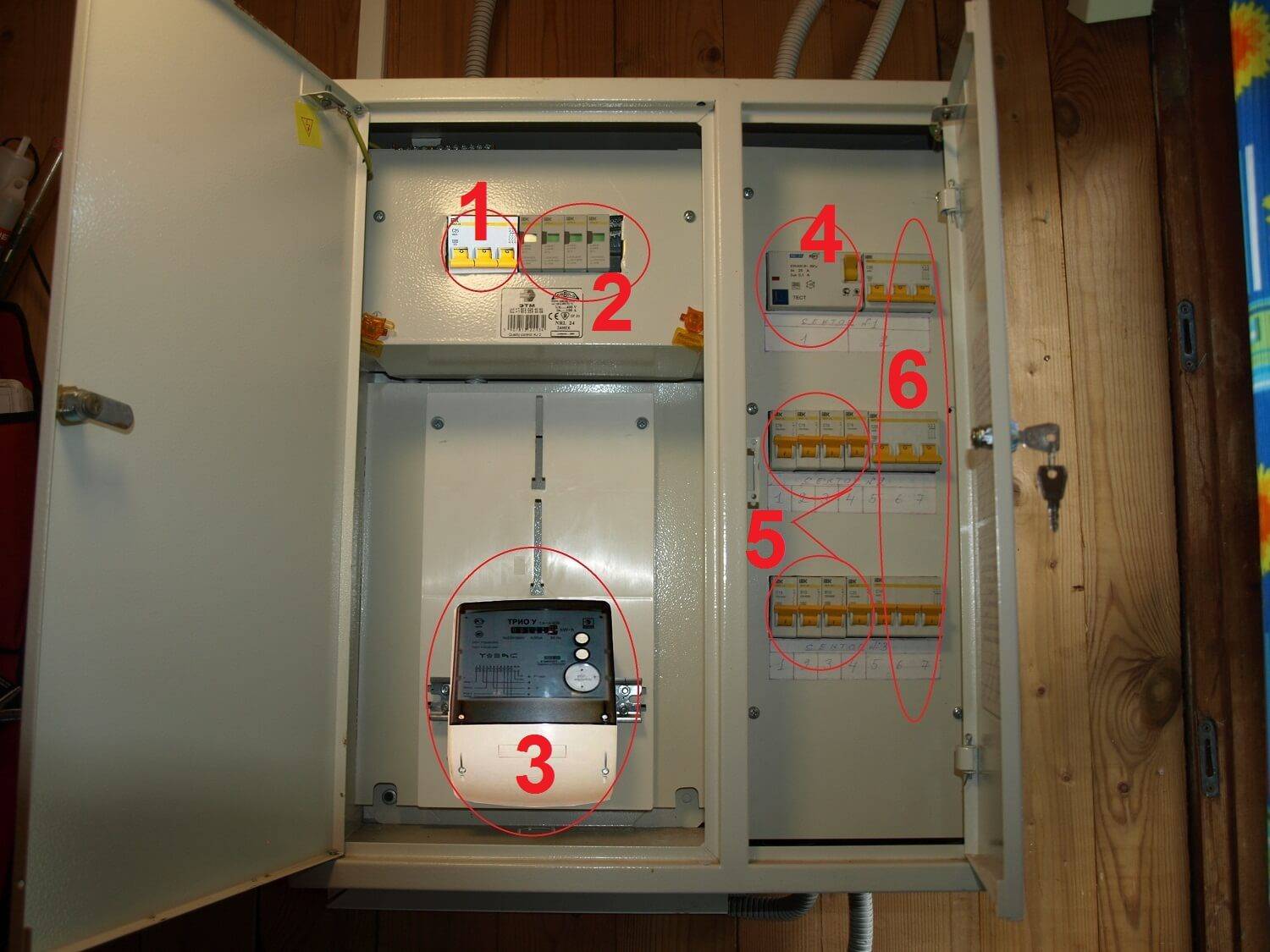

Вот что у нас получилось.

1. Вводной автомат – ВА 47-29 С 25 А.
2. Ограничитель импульсных перенапряжений – ОПС1 С/4.
3. Счётчик Трио» 5(50)А.
4. УЗО — ВД-1 ИЭК.
5. Групповые 1-фазные автоматы.
6. Резервные 3-х фазные автоматы – в данный момент не используются.

Общие требования к проводке

Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.

Важно, чтобы всеми работами по обустройству электропроводки занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать

Прокладку электропроводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электропроводка в деревянном доме подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Электрический щиток должен быть изолирован от деревянных поверхностей.

Материалы и инструменты

Провода и кабели

кабель

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию.
Трехжильный провод

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.

Розетки и выключатели

Розетка

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

• открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
• Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль

Монтажные и распределительные коробки

коробки

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.

Приспособления для прокладки кабелей и проводов

защиты проводов и кабелей

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.

Устройство защитного отключения

УЗО

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.
