Как самому соорудить коллектор?
Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.
Этап планирования
Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.
- Число контуров, по которым будет проходить нагретая вода.
- Количество и технические характеристики входящего в схему нагревательного оборудования.
- Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.
Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.
Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему
Определяем конструкцию блока
Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.
- Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
- Циркуляционный насос следует подключать с торца конструкции.
- Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
- Подающие контуры отопительной системы подключают снизу или сверху.
Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.
На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры
Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.
Последовательность работ
Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:
- В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
- Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
- Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
- Теперь коллектор можно покрасить и хорошенько посушить.
- Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.
После этого устройство готово к эксплуатации
От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом
Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:
Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.
Гребенки для безопасного проветривания.
Гребенка пластиковая BABY SAFATY.
Название гребенки соответствует назначению — она не позволит ребёнкам открывать или закрывать створку ни в поворотном, ни в откидном положении, поэтому створка в открытом состоянии безопасна(с точки зрения выпадения из окна) для ребёнка. Гребенка может устанавливаться в любом месте(на любой высоте, а так же на верхней и нижней горизонтальных частях створки). Конструкция гребенки позволяет снять её со штифта только в одном положении, что делает практически невозможным открытие окна ребёнком. Гребенку желательно крепить саморезами через армирование рамы и створки, но не обязательно, но тогда проверяйте плотность завинченных саморезов. Для большей надёжности, применяйте саморезы без пера и без предварительной засверловки, тогда массы пластика будет больше, и саморез будет держаться прочнее. Материал гребенки BABY SAFATY достаточно прочный и пластичный, сломать её конечно можно, но ребёнку вряд ли под силу.
Стоимость — Нами не продается и не устанавливается.
Устройство распределительного коллектора отопления
Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.
Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла
При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств
Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.
Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.
Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.
Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.
После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.
Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.
Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.
По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.
Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.
В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.
Установка гребенки

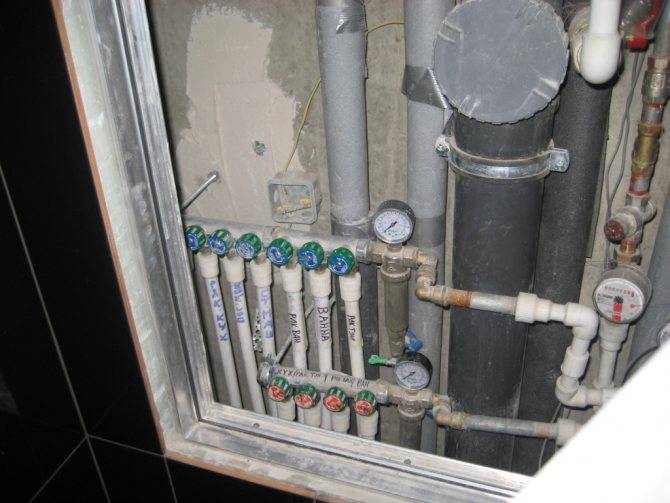

пример установки гребенки в ванной комнате
Распределительный коллектор подключается к стояку и далее от нее протягиваются трубы к сантехническому оборудованию. Как правило, в коллектор отопления устанавливают по две гребенки: на подачу и обратку. В сети водоснабжения монтируют по одной гребенке на холодную и горячую воду.
Конструкция рассчитана на любые проблемы монтажа гребенки водоснабжения и предусматривает:
- наличие креплений для установки в монтажном ящике или непосредственно на стене;
- возможность осуществления экспресс-монтажа без дополнительной гидроизоляции;
- оптимальные гидравлические показатели;
- возможность подключения счетчиков тепла;
- сопротивление коррозии.
При установке гребенки в систему отопления следует выдерживать равные расстояния между коллектором и каждым отопительным прибором. Иначе на самых продолжительных отрезках сформируется избыточное давление. Каждый предыдущий отрезок трубы до радиатора отрезается в 2 раза короче последующего.
Как правило, под гребенку оборудуется отдельная ниша, расположенная в стене невысоко над чистовым полом. Гребенки водоснабжения подключают только в сухой кладовке или коридоре. Если место видное, под коллектор изготавливают шкаф — ящик из листового металла с дверцей и техническими отверстиями. В ящике оборудуются крепежи для гребенки. Шкаф можно сделать самому, используя клепку или сварку.
Если коллектор размещается в кладовке, можно обойтись без шкафа. Гребенки навешиваются на стену, на специальные кронштейны. Крепления подбирают в зависимости от размеров гребенки.
2 Виды конструкций для обогрева дома
Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.
Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.
Байпас для отопительной системы
Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:
- большое количество труб;
- диаметр трубопровода должен обеспечить естественную циркуляцию;
- невозможно использовать современные радиаторы с малым сечением.
В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.
Что такое гребёнка для тёплого пола роль узла и принцип работы
Как правило, современная схема «тёплых полов» достаточно сложна, представлена несколькими контурами с разной протяжённостью труб и количеством теплового носителя, поэтому роль такого узла, как гребёнка, не должна недооцениваться.
Грамотно отрегулированная гребёнка позволяет контролировать показатели расхода воды на отдельных участках системы «тёплые полы», поэтому монтируется согласно потребностям в тепловом носителе
С двухходовым клапаном
Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.
Устройство обладает довольно малым диапазоном регулирования температурного режима
На схеме представлены:
- 1 — двухходовой питающий клапан;
- 2 — циркуляционное насосное оборудование;
- 3 — температурный датчик;
- 4 — балансировочного типа клапанное устройство;
- 5 — обратный клапан.
Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.
С трёхходовым клапаном
К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.
Монтаж погодозависимой арматуры позволяет осуществлять саморегулирование обогревательных контуров в соответствии с показателями уличной температуры
Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.
Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.
Оценка
Давайте попробуем дать оценку коллекторному водоснабжению на фоне более привычной тройниковой разводки.
Плюсы
Их мы, в общем-то, уже перечислили: стабильный напор воды и отключение всех веток водоснабжения из единственного коллекторного шкафа.
Минусы
Увы, недостатков у интересующего нас решения более чем достаточно:
Высокая материалоемкость. Суммарная длина подводок водоснабжения вырастет по сравнению с тройниковой разводкой в несколько раз;
Фото позволяет оценить весь масштаб бедствия
Коллекторная разводка воды предполагает скрытую прокладку труб
Отсюда — еще один практический вывод: коллекторная разводка волей-неволей выполняется только на стадии строительства или отделки жилья. Водопровод с последовательным подключением приборов можно развести и после окончания чистовой отделки.
Правила подключения и особенности монтажа
Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.
Вариант1. Без дополнительных циркуляционных насосов и гидрострелки.
Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос. Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением.
Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы
Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки. Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.
Вариант2. С насосами на каждой ветви и уравниванием давления гидрострелкой.
Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами. Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.
В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки
На самой гребенке стоят смесительные узлы, оснащенные трехходовыми регулировочными температурными клапанами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя. Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.
Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки). Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.
Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл. К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.
Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены — латунь, сталь, чугун, пластик. Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.
Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут
Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина. Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.
Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.
Гребенка для водяного теплого пола принцип работы
- нормализуют температуру воды;
- распределяют жидкость по контурам.
В отопительных котлах жидкость разогревается до 60 – 90 °C и горячей расходится по контуру.
В тёплый пол пропускать настолько горячий теплоноситель, по понятным причинам, нельзя.
Понижение температуры – одна из основных задач, реализованных в коллекторном узле. Понижение температуры может происходить двумя способами:
Подмешивание остывшего теплоносителя к горячему – это самый популярный метод. Происходит смешение в трёхходовом клапане. После того, как циркуляционным насосом жидкость прогоняется по контуру, она остывает. Именно эта, остывшая обратка добавляется к горячему теплоносителю. Пропорции того и другого потока выверяет термоголовка. Её рабочая часть устанавливается на сам клапан, а датчик – на подачу.
Вместо термоголовки может быть сервопривод. А для стабильных систем отопления, когда котёл выдает относительно одинаковую температуру, можно установить трёхходовой в одно положение, закрепить к нему термометр и контролировать градусы в ручном режиме.
Основные элементы коллекторного узла
Без циркуляционного насоса схема с водяным полом работать не будет. Также если разместить насос до трёхходового клапана, теплоноситель не зайдёт в змеевик пола, а пойдёт по малому кругу, где сопротивление меньше.
Ограничение температуры реализуется за счёт установки в систему специальной термоголовки, которая измеряет температуру теплоносителя. Внешне она похожа на радиаторный терморегулятор, но принципиально отличается от последнего, который измеряет температуру воздуха в помещении.
Человек выставляет комфортный для себя показатель, а прибор, фиксируя превышения порога, ограничивает просвет внутри прибора, сокращая поток теплоносителя.
Теплые полы российского производства пользуются все большим спросом. Теплый пол национальный комфорт – отзывы и стоимость.
На что следует обратить внимание при выборе коллектора для теплого пола, расскажем тут
Устройство гребенки отопления
Рассмотрим более подробно конструкцию коллектора. Говоря в общем, гребенка считается централизованной установкой, благодаря которой рабочая среда движется по местам назначения, а также она позволяет задавать нужный температурный режим в том или ином участке.
Данный узел можно назвать временным накопителем теплоносителя. Устройство можно сравнить с бочкой, которая наполнена жидкостью. Вода выходит из нее через несколько отверстий под одним и тем же напором. Именно на способности равномерно выпускать нагретую воду основан принцип работы тепловых коллекторов для отопления.
Чаще всего для изготовления гребенки используется нержавеющая сталь или черный металл. Посредством выводов к нему подключаются приборы отопления. Число выводов равняется количеству приборов, которые будут функционировать с коллектором. Если количество устройств, которые будут подсоединяться к распределительной гребенке будет увеличиваться, то в любой момент можно нарастить узел.
Помимо выводов в конструкцию каждого коллектора входит запорная арматура. Обычно она представлена отсекающими и регулировочными кранами. Первые предназначены прекращения подачи теплоносителя из системы в отдельные узлы. Благодаря регулировочным кранам можно уменьшать либо, наоборот, увеличивать объем воды, которая подается.
Также в комплектации коллектора предусмотрены клапаны для слива воды и выпуска воздуха. В этом участке лучше всего установить счетчики контроля тепла. Таким образом, все элементы, которые отвечают за надежное и эффективное функционирование гребенки, будут располагаться в одном месте.
https://youtube.com/watch?v=bu9pabc2tkA
Как выбрать распределительный коллектор?
Перед приобретением коллектора рекомендуется с техническими параметрами разных моделей для оптимального выбора под вашу водопроводную систему.
Нюансы, учитываемые при выборе:
- давление в водопрводе;
- пропускные возможности гребенки;
- количество точек водозабора;
- монтаж на холодный или горячий водопровод;
- установка на горячий или холодный водопровод;
- возможность подключения дополнительной точки.
Не меньше внимания нужно уделить материалу, из которого сделан коллектор:
- бронза;
- латунь;
- нержавеющая сталь;
- титан;
- чугун и др.
Предпочитаемыми материалами являются бронза или латунная медь из-за того что на них почти что не накапливаются осадки которые способны спровоцировать коррозию.
Для чего нужна распределительная гребенка системы отопления?
Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.
Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.
Распределительная гребенка
Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.
Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:
- Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
- Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
- Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
- А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.
Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.
Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.
Правила подключения и особенности монтажа
Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.
Вариант #1 – без дополнительных насосов и гидрострелки
Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.
Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.
Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы
Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.
Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.
Вариант #2 – с насосами на каждой ветви и гидрострелкой
Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.
Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.
В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки
На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.
Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.
Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).
Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.
Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.
К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.
Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.
Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.
Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут
Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.
Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.
Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.
Виды гребёнок отопления
Гребёнок отопления выпускается очень много видов – с самыми разнообразными «наворотами». Например, такая:
Это весьма сложная коллекторная система и при том дорогостоящая, не всем может быть по карману. В её состав входят расходомеры (на верхнем – подающем — коллекторе различимы белые «колпачки») и термоголовки. Расходомеры позволяют регулировать равномерность подачи теплоносителя к радиаторам. Также имеются кронштейны для монтажа в коллекторном шкафу или на стене.
На нижнем – обратном — коллекторе установлены термоголовки, которые прикрывают/приоткрывают проход выходящего из системы теплоносителя. Этим регулируется температура возвращаемого теплоносителя. Термоголовками можно отрегулировать температуру для каждого радиатора отдельно, т. о. отрегулировав и желаемую температуру в каждой комнате, о чём уже упоминалось выше.
Коллекторы – латунные трубки с дюймовым внутренним проходом и резьбами на концах – для присоединения запорной арматуры и трубопроводов. Ну и выходы – обычно полудюймовые – для подключения радиаторов. Как видно на фото, на обратном коллекторе есть заглушки, чтобы при желании можно было поставить расходомеры или термоголовки.
Ещё вариант распределительных коллекторов – с литым корпусом:
С одной стороны коллектора внутренняя резьба, с другой наружная (дюймовая или трёхчетвертная).
Ну и самый бюджетный вариант:
Это гребёнка отопления китайского либо турецкого происхождения. К такому коллектору присоединяются металлопластиковые трубы с помощью имеющихся здесь цанговых разъёмов.
Такие коллекторы вполне работоспособны, если не считать одну их слабость: бывает, что теплоноситель начинает подтекать из-под рукоятки вентиля. Причина — износ резиновых уплотнителей. К сожалению, уплотнители не всегда получается заменить, и приходится менять весь коллектор.
А это самая простая гребёнка отопления:
Это просто нержавеющая труба с приваренными выходами. Такая простота обманчива: сами понимаете, к ней нужно докупить ещё много чего. Да и нержавейка – не самый дешёвый материал.
