Настройка спутниковой антенны: инструктаж по настройке тарелки на спутник своими руками

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:

для Astra 5.0E потребуется уже два кабеля. Порты для подключения:

для Eutelsat 36.0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:

для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

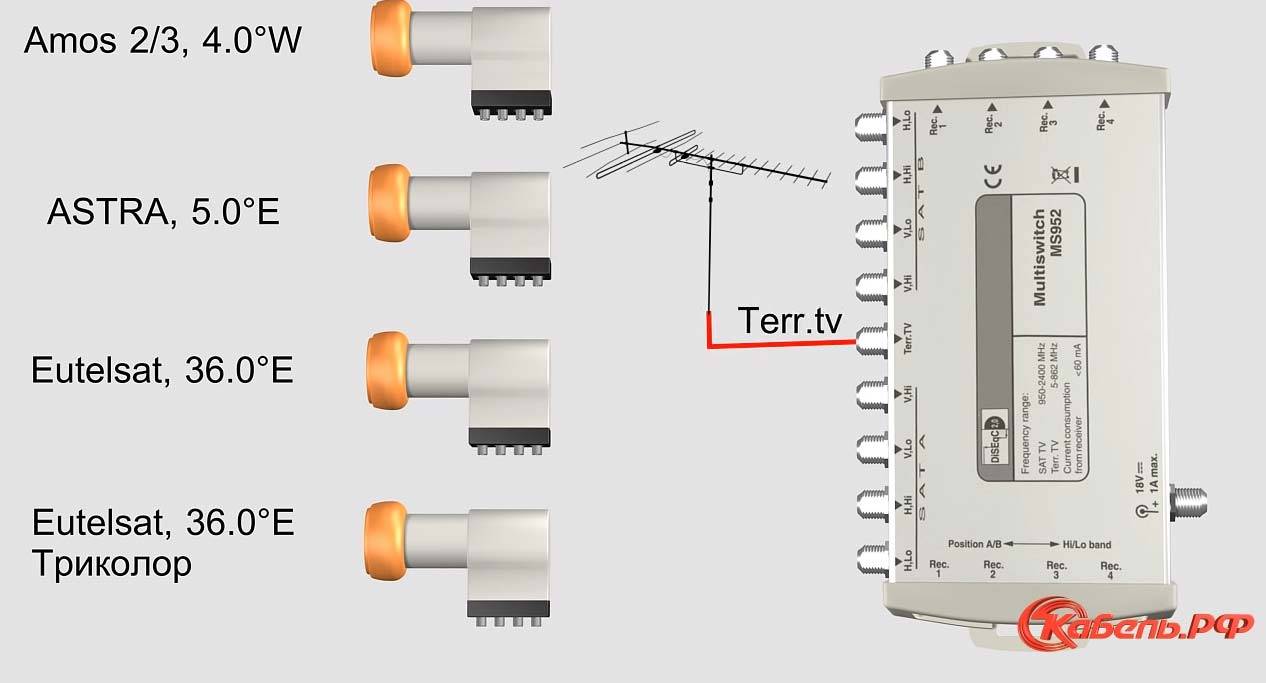

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

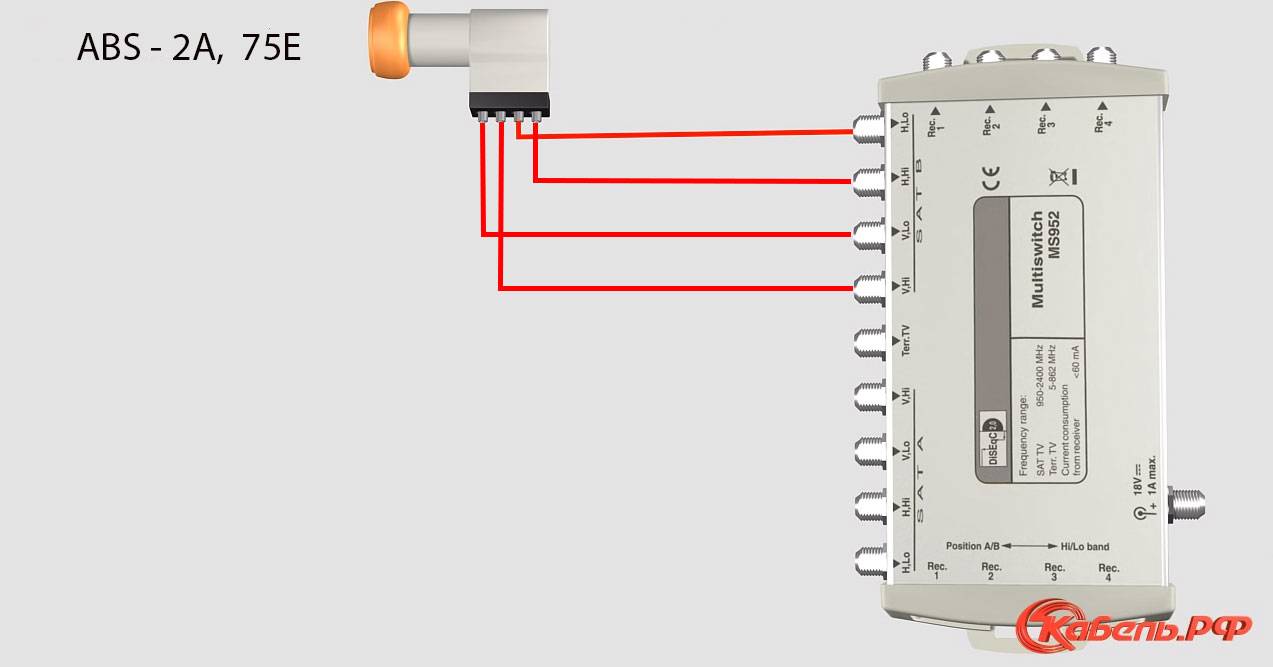

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Этапы настройки тарелки на спутник

Настроить спутниковую антенну самостоятельно довольно просто. В большинстве ресиверов по умолчанию предусмотрена функция показа уровня сигнала (в списке каналов). То есть без использования дополнительного инструментария можно ориентироваться на данные показатели. Приемлемый уровень приёма — от 60% и выше.

Выполнение точной настройки же требует правильного выставления направления антенны. И именно с этим у большинства и возникают проблемы. К примеру, имеется дом. У него 4 угла и каждый из них отлично подходит под установку спутниковой антенны. Но оптимальный вариант всего один. «Зеркало» требуется выставить непосредственно на спутник. Для этой цели лучше всего подходит программа Satellite Antenna Alignment (для ПК на базе Windows, на Linux-дистрибутивах запускается из-под Wine). Она бесплатна для некоммерческого использования. С её помощью производится настройка азимута и угла места для монтажа антенны. Единственное, что потребуется, — это получить точные координаты текущего местоположения.

СОВЕТ. Узнать координаты можно с помощью любого смартфона, оборудованного GPS-модулем. Иной вариант — воспользоваться Google-картами, где достаточно лишь отметить своё местоположение.

Пользоваться программой предельно просто:

  • запустить exe-файл (скачанный с официального сайта);
  • в поле «Site Location» ввести свои текущие координаты;
  • в левой части окна отобразится перечень спутников с точными координатами по азимуту и наклону.

Там же указывается информация, куда необходимо самому направлять антенну для получения максимально доступного сигнала. Если возле спутника значение отрицательное, то это означает, что он находится за линией горизонта. То есть связь с ним в данной местности — невозможна.

Далее осуществляется настройка спутниковой антенны. Рекомендуется предварительно в программе ещё зайти во вкладку «Офсетная антенна» и указать её параметры: глубина, диаметр (эти данные имеются на её упаковке или на сертификате, выдаваемом при покупке). Если ввести верные параметры, то будет показан ещё рекомендуемый наклон «зеркала» относительно поверхности земли. Это тоже необходимо для обеспечения качественного ТВ сигнала, а главное — стабильного (без прерывания вещания в непогоду).

А вот чтобы выставить правильное направление антенны, не обязательно иметь компас. В программе можно перейти на вкладку «Азимут на солнце» — там будет указано, куда необходимо повернуть «зеркало» относительно солнца. Только нужно проверить, что часы на ПК выставлены верно.

Если «тарелка» рассчитана на 3 спутника, то там приходится раздельно регулировать положение для каждого мультифида. Само «зеркало» монтируют на условно среднее значения между всеми спутниками.

В последнюю очередь производится настройка тюнера. Антенный кабель к нему подключается во вход LNB IN (через F-коннектор). С ресивера к телевизору сигнал передаётся по любому из доступных вариантов: через AV, SCART, HDMI (рекомендованный вариант соединения). Все подключения производятся при полностью обесточенном и телевизоре, и ресивере!

И о том, как настроить тюнер спутниковой антенны для просмотра ТВ-каналов самостоятельно, единой инструкции нет. Некоторые модели ресиверов (Eurosky) поддерживают только автоматический поиск и «прошивку» готовых плейлистов. Некоторые модели автоматически обновляют эти данные через интернет (при наличии подключения Ethernet).

Критерии выбора

Тюнер необходим в том случае, если телевизор не имеет встроенного устройства для приёма цифровых сигналов. ТВ-тюнер должен уметь принимать эфирный, кабельный или спутниковый сигнал в цифровом виде и передавать его на телевизор. Эфирное вeщaние в форматах DVB-T и DVB-T2 поддерживают все современные тюнеры. Чтобы принимать кaбeльнoе ТВ, нужно приобрести ресивер с поддержкой DVB-C; для того чтобы просматривать каналы со спутника, потребуется со стандартом DVB-S и DVB-S2. В-тюнepы подключают к тeлeвизopу по интерфейсу HDMI или кабелем RCA («тюльпаны»).

ФОТО: tehnoexpert.topТюнер с пультом, задняя панель с разъёмами

Современные приставки поддерживают различные фopмaты. Для наличия возможности просмотра фильмов и фотографий, прослушивания музыки с внешних USB-накопителей необходима поддержка различных форматов видео, фото и аудио — MPEG, MPEG4, AVI, MKV, MPЗ, JPG (JPEG) и других. Наиболее продвинутые по набору функций ресиверы обладают возможностями выхода в интернет, наличием прошивки на базе ОС Linux или Android, встроенным жёстким диском или SSD-накопителем. Дополнительными базовыми функциями являются функции телетекста, записи контента на флешку, отложенного просмотра.

Какой инструмент необходим для установки

Мы имеем свеже купленный комплект спутникового телевидения, провод, приставка или кам модуль. Можно приступать к установке. Но перед установкой нужно проверить, есть ли у вас все необходимые инструменты. Что нам необходимо?

  1. Ключи рожковые на 10 и 13. Они будут нужны для сборки, и ее настройки. Сборка осуществляется по схеме, приложенной к комплекту. Удобнее будет использовать ключи с трещетками.
  2. Нож, подойдет любой строительный, либо кухонный нож для установки F соединений, на коаксиальный провод.
  3. Перфоратор, или шуруповерт для установки кронштейна на стену здания.
  4. Строительный уровень, или отличный глазомер, кронштейн необходимо устанавливать строго вертикально уровню земли. Так же он должен быть очень крепко закреплен, что бы он не оторвался.
  5. Весь необходимый крепеж, для установки кронштейна к стене. Для кирпичной стены отличным решением будет установка пластиковых дюбелей, для деревянной сантехнические болты с головкой на 13, и длинной 600 мм.
  6. Прибор сатфайндер, лучше всего взять в аренду или купить, нужно учесть что дешевые аналоговые стрелочные приборы обладают слабой чувствительностью, и точно настроить по ним не получится.
  7. Терпение, это наверное самое необходимое, что вам потребуется. Будьте готовы к тому, что с первого раза может не получится настроить антенну.

3.Как настроить антенну МТС на спутник

Существует два способа настроить спутниковую антенну, первый это с помощью приставки, второй с помощью сатфайндера. Давайте разберемся какой из способов нам подходит. Угол поворота конвертера -22 градуса для Ленинградской области, в обоих случаях настройки.

1 Настройка антенны с помощью приставки

В первую очередь соединяем антенну и приставку, с помощью уже подготовленного коаксиального провода, с обжатыми на концах F соединениями, телевизор и приставку коммутируем проводом HDMI. Подключаем телевизор и приставку к сети, и включаем оба устройства. На приставке должен гореть зеленый светодиод. Далее заходим в Меню настройка, там будет отображены 2 параметра сила сигнала и уровень сигнала, первый показывает правильно ли вы подключили коаксиальный кабель к спутниковому конвертеру, второй отображает уровень сигнала. Если уровень сигнала 95%, начинаем медленно вращать тарелку с надеждой получить максимальный уровень сигнала. При этом телевизор должен быть в поле зрения настройщика, что не всегда возможно. Минус этого способа состоит в том, что вы будете настраиваться по одному транспондеру находящемся на спутнике.

2 Настройка с помощью профессионального прибора

Для настройки с помощью прибора, нам будет необходим 2 метровый коаксиальный провод, с обжатыми F соединениями, один конец провода подключаем к прибору, второй к спутниковому конвертеру. В приборе выбираем спутниковые антенны, так же как и в первом случае у нас будет 2 шкалы, но дополнительно будет возможность выбора транспондеров, благодаря этому мы можем настроить тарелку максимально качественно. Минус в этом способе один, возможно уронить прибор для настройки, и попасть в неприятную ситуацию, если вы взяли его в аренду. Так как его стоимость не сопоставима со стоимостью монтажа профессионалом.

Как настроить спутниковую антенну от Триколор ТВ

Провайдер предоставляет для просмотра ТВ каналов сразу 3 спутника. Настройку необходимо проводить именно на тот спутник, который проводит трансляцию в данном регионе.

спутники Eutelsat 36B и Express AMU1 36.0E для Европейской части РФ, Урала;

  • спутник Express AT1 56.0E для Сибирского, Дальневосточного округа;
  • жителям приграничных частей Уральского округа, можно настраиваться на любой из 3 спутников.

Полезно:

  • Как вручную установить и настроить спутниковое ТВ
  • Как выбрать спутниковую тарелку для дома и дачи

Настройка с прибором

осуществить самостоятельную настройку антенны «Триколор ТВ» помогут специальные приборы. Существует несколько видов специальных устройств, для определения качества получаемого сигнала. Прибор необходим для определения качества сигнала, поступаемого от спутника к антенне. Самым простым в использовании является прибор Sat-Finder. Этот прибор бывает электромеханическим и цифровым. Настройка при помощи механического прибора осуществляется следующим образом:

  1. Приготовить кусок кабеля длинной 20-30см, присоединив к обоим концам соединительные штекеры.
  2. Один конец кабеля подключить к конвертору (головке) антенны.
  3. Второй конец кабеля подключить к выводу LNB на приборе.
  4. Конец кабеля, идущего от домашнего ресивера подключить к выходу REC на приборе.
  5. Включить в сеть домашний ресивер и ввести в него данные о спутнике.
  6. Установить стрелку прибора чуть ниже центра шкалы.

Далее необходимо настроить качество сигнала, при помощи вращения антенны. В качестве ориентира для настройки, можно выбрать соседние антенны. Вертикальное положение определяется по горизонту. Градус наклона от 30 до 60. После получения сигнала, его качество увеличивается плавным поворотом корпуса антенны. Самым хорошим сигналом, является центр шкалы на приборе.

Настройка антенны при помощи цифрового прибора Sat-Finder. Он подключается аналогично, но не требует регулировки. В переднюю панель прибора встроены 3 шкалы. Настройка качества сигнала проводится до момента окрашивания всех шкал в зеленый цвет.

После получения качественного сигнала от приборов, их необходимо отсоединить. Далее подключить кабель от ресивера к конвектору. На заключительном этапе, ресивер включается на автоматический поиск и сохранение каналов.

Настройка без прибора

Настроить спутниковую антенну без прибора немного тяжелее. Для этого понадобится помощник или переносной телевизор. Настройка проводится следующим образом:

  1. Включить ресивер в положение показа качества сигнала по выбранному спутнику.
  2. Добиться вертикального положения спутниковой антенны.
  3. Медленно поворачивать антенну на 1 см в сторону, осуществляя поиск сигнала.
  4. Добиться более 70% качества сигнала, при помощи поворота антенны.

Настройка со смартфона

Осуществить настройку антенны «Триколор ТВ», можно при помощи смартфона. Существует большое количество программ, большая их часть является бесплатными. Общей функциональностью данных программ является определение места положения владельца смартфона и доступных для настройки спутников. Из самых популярных программ можно выделить Satellite Antenna Alignment и SatFinder. Также необходимо скачать программу для определения угла положения самого смартфона. Настройка проводится следующим образом:

  1. Нужно включить программу на смартфоне, для определения места положения по GPS.
  2. Определив место положение смартфона, программа выделит все доступные спутники для настройки.
  3. Выбрать спутник для настройки Триколор ТВ».
  4. Программа выдаст данные по азимуту и углу места. Азимутом является угол наклона север-спутник, угол места –это отношение спутника к земле.
  5. Согласно полученным данным, произвести настройку положения антенны. Для этого включить на смартфоне программу определения угла положения гаджета. Гаджет приложить к стойке, регулирующей вертикальное положение антенны и установить требуемый угол наклона. Далее приложить гаджет к самой чаше антенны и повернуть ее на требуемый угол в горизонтальной плоскости.

В процессе настройки положения, необходимо следить за уровнем сигнала на переносном телевизоре. По достижении 70 и более процентов сигнала, антенну необходимо закрепить в этом положении.

При настройке антенны следует учитывать некоторые немаловажные факторы.

Антенна устанавливается в месте, где нет близко стоящих высотных домов, сооружений, деревьев.

Антенна должна быть хорошо закреплена.

При отключении антенного кабеля от ресивера или конвертора, ресивер должен быть обесточен.

Осуществлять настройку только зная координаты спутника, его точное расположение и название.

При любых трудностях, при самостоятельной настройке, вызвать специалиста.

Монтаж спутниковой тарелки Телекарта

В интернете полно инструкций и рекомендаций по монтажу спутниковых антенн. Правило тут одно: антенна должна быть закреплена надежно на стационарной поверхности. Поэтому не питаем иллюзий и беремся за перфоратор

Я для крепежа на стену панельного дома использовал универсальные дюбели ZUM 12х71 в комплекте с саморезами к ним с шестигранной головкой (болт) под ключ на 13 длинной 75 мм.

Участок трубы, на который крепится антенна, должен быть строго вертикален. Поэтому при монтаже кронштейна не грех воспользоваться «уровнем». Но если его нет, то подойдет и простой отвес с грузиком, если, конечно нет ветра.

Телекарта на своем сайте выложила самую лучшую инструкцию по монтажу и настройке спутниковых антенн. Поэтому, кому в моем рассказе не хватает картинок, качаем инструкцию здесь. В ней смотрим как разделать антенный кабель и зафиксировать на концах разъемы F-типа.

После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным указанным выше. Определить направление вращения очень просто. По-умолчанию антенный кабель выходит из конвертера вертикально вниз. Нам необходимо повернуть низ конвертера в сторону Юга. В моем случае это около 30°.

Почему эту процедуру нужно выполнить «на земле»? Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.

После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.

Предварительное позиционирование спутниковой антенны Телекарта

Теперь самое время вспомнить о высоте спутника над горизонтом. В Волгограде угол-места составляет 22,1°. А так как тарелка у нас офсетная, то располагается она практически вертикально, то есть «смотрит» прямо, а не в небо. А если точнее, то вертикальный угол тарелки -1°, то есть визуально она смотрит в землю! Но не пугайтесь этого. Просто посмотрите на рисунок, как работает офсетная тарелка и все встанет на свои места.

У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя. Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по земным ориентирам направляем в сторону спутника.
На этом предварительная настройка закончена и можно приступить к подключению проводов.

Настройка Телекарты

Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарты к телевизору можно через «тюльпаны» или SCART.

Включаем телевизор и ресивер. Переключаем телевизор на отображение сигнала с внешнего источника, обычно «AV». И скорее всего увидите следующее:

Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник.
Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.

Когда тарелка не настроена на спутник, или как минимум настроена не идеально. То показания мощности сигнала составляют около 45%, а величина качества всего 5%.

Естественно в этот момент никаких телепередач Вы не увидите. Наша задача настроить антенну так, чтобы показания мощности составляли минимум 90%, а качество более 70%.

Скажу сразу, что устойчивое изображение Вы получите при величине качества 50% и более. Но все таки стремиться следует к более высоким значениям. Чтобы не зависеть от капризов природы, во время дождя, снега, и пр.

Самостоятельная установка антенны «НТВ-плюс»

Перед началом монтажа оборудования необходимо убедиться, что населенный пункт находится в зоне приема сигнала. Приобретают комплект «НТВ-плюс» с выбором походящего тарифного пакета.

Как выбрать место установки

При монтаже нужно учитывать ряд моментов:

  • тарелку размещают вне доступа прохожих или домочадцев, не за створкой распахивающегося окна;
  • опора должна выдерживать порывы ветра с учетом парусности «блюдца»;
  • на трассе подачи импульса не допускаются блокирующие преграды (ж/б конструкции, излучающие ретрансляторы, высокие деревья);
  • поблизости антенны и кабеля не рекомендуется располагать приборы, создающие помехи.

Монтаж на опору

При проведении работ необходимо соблюдать все меры безопасности, особенно, если действия ведутся на высоте. Конвертер фиксируют предварительно, без подъема тарелки. Опорный столбик крепится к основанию посредством подходящих элементов (саморезов с фиксируемыми шайбами для металлического профиля, анкеров – для стенового перекрытия из кирпича либо бетона).

Прокладка кабелей

Решение этой задачи зависит от пользователя и особенностей обустройства конкретной точки. Чтобы не испортить внутреннее оформление комнаты, провода тянут с наружной стороны помещения. Для оптимизации маршрута длину рассчитывают с минимальными извилинами и поворотами. Иначе потребуется усиление принимаемого сигнала посредством промежуточных вставок. Внутреннюю проводку можно спрятать в штробах.

Подключение кабелей

Подсоединяется приставка НТВ-плюс к телевизору через антенный кабель, который втыкается в специальные разъемы, имеющиеся на всех современных ТВ-приемниках.

Подключить оборудование можно несколькими способами:

  1. Через «тюльпаны» (RCA). На панели ресиверов есть композитное гнездо с «миниджеком» 3,5 мм. На ТВ разъемы стандартные, под видео и аудио предусмотрен свой цвет. Провода соединяют по оттенкам, при этом получают картинку не самого лучшего качества. Способ уместен, если отсутствует доступ к цифровым каналам.
  2. Самый распространенный вариант – HDMI. При цифровом обеспечении этот способ гарантирует максимально высокое качество изображения и звучания.
  3. SCART. Устаревший разъем, может агрегировать с аналоговыми и цифровыми каналами. Для подключения требуется специальный переходник.

Использование карты доступа

Карточка предоставляет доступ к открытию ТВ-каналов, согласно тарифу. Она устанавливается в соответствующий слот ли модуль САМ. Перед эксплуатацией приставки следует изучить правила пользования и возможности ключ-карты.

Внешне это компактная пластиковая деталь с внедренным чипом, на котором хранятся сведения о подписках и оплате. Всем смарт-картам присвоен уникальный 12-значный номер. По нему оператор определяет абонента в базе данных. Кроме указанного элемента для подключения платных каналов НТВ-плюс требуется заключение договора и специальное оборудование. Существует несколько версий комплектов, собранных с учетом конкретных потребностей клиента. В стандартную систему входит ресивер, антенная тарелка, HD-приставка. Если у тюнера отсутствует гнездо для карты, потребуется купить модуль CL.

Тонкая настройка

Процесс предполагает выставление положения тарелки, обеспечивающим максимальное качество приема спутникового сигнала.

  • Для этого включают телевизор и приставку.
  • Из перечня каналов выбирают любой доступный.
  • Зеркало антенны меняют до тех пор, пока картинка не станет качественной. Это первичная настройка, сведения об уровне сигнала отображаются в меню.
  • Тарелку корректируют до максимального показателя на шкале приема канала. Окончательно затягивают кронштейн.
  • Регулировать антенну лучше с помощником, один человек поворачивает тарелку, второй отвечает за анализ качества сигнала.
  • При большом отдалении друг от друга для общения используют рацию или мобильный телефон. После каждого изменения положения тарелки оповещают наблюдателя за сигналом, который сравнивает показатели приема.
  • Оптимальным параметром улавливания импульса на шкале меню считается не менее 70%.

Особенности настройки каналов НТВ ПЛЮС на телевизорах LG

Если ваш телевизор поддерживает CAM модули, то на нём можно смотреть платное спутниковое ТВ, такое как «НТВ Плюс»

Самый верный способ определить наличие спутникового тюнера у телевизора, это заглянуть назад, где расположены все разъёмы, и найти антенный вход «LNB IN».

На всех таких телевизорах имеется «CI» слот для «CAM» модулей.

Как правильно настроить телевизор марки LG с установленным модулем CI+ CAM НТВ ПЛЮС на каналы оператора НТВ+ описывается ниже.

  • Принцип настройки всех ТВ этого производителя примерно одинаков. В зависимости от версии ПО и модели названия пунктов меню могут отличаться, но суть везде одна.
  • Устанавливаем смарт-карту доступа «НТВ+» в модуль условного доступа CI+ CAM НТВ ПЛЮС. Чипом к толстой стороне модуля.
  • Устанавливаем модуль условного доступа в выключенный телевизор.

Включаем ТВ и переводим его в режим приема со спутника. Вызываем список каналов на экран кнопкой LIST

Далее нажимаем красную кнопку на пульте для выбора режима приема

Выбираем режим «Спутник», переходим и нажимаем на ОК,

Для настройки нажимаем кнопку SETTING (MENU) и заходим в раздел КАНАЛЫ

Смотрим информацию о модуле и карте доступа (серийный номер смарт карты НТВ ПЛЮС) в меню модуля Данные CI (CAM) > Информация > Смарт-карта > Общая информация. Если нет информации или ошибка переходим в меню настройки модуля Данные CI (CAM) > Настройки и выбираем пункт «Сброс в заводские настройки«.

  • Выключаем телевизор полностью и снова включаем.
  • Далее идем в пункт меню «Настройка спутника» в разделе главного меню «КАНАЛЫ«
  •   Проверяем, чтобы все настройки были такие, как на фото выше.
  • Слева Вы видите две шкалы – по ним можно проверить качество сигнала, а в случае, если у Вас не настроена антенна – настроить антенну на сигнал НТВ-ПЛЮС со спутника
  • Далее возможны два варианта настройки:- для тех моделей ТВ, у которых есть авто настройка на нтв-плюс
  • — для тех моделей, где авто настройки на нтв-плюс нет

Вариант №1

Из меню «Настройка спутника» возвращаемся в предыдущее меню (кнопкой BACK) и идем в меню АВТОПОИСК. Выбираем режим «Спутник» и переходим далее.

Выбираем оператора НТВ-ПЛЮС. Если у Вас нет НТВ-Плюс в перечне или Ваш ТВ вообще не предлагает выбрать оператора, то лучше воспользоваться Вариантом №2 для настройки каналов.

  1. Ниже в окне «Настройка спутника» просто нажимаем ОК
  2. Режим поиска отмечаем «Быстрый поиск» и нажимаем «ОК»
  3. На «Выполнить» нажимаем ОК
  4. Дожидаемся результатов поиска, нажимаем «Закрыть», выходим из меню кнопкой EXIT
  5. Для вывода списка найденных каналов нажимаем кнопку LIST
  6. При таком варианте поиска Ваш ТВ все каналы автоматически разбивает на тематики. Название текущей темы указано вверху списка и может быть изменено нажатием синей кнопки на пульте:

Вариант №2

  • Заходим в меню «Ручная настройка» (Ручной поиск) раздела главного меню «КАНАЛЫ«
  • Проверяем, чтобы все настройки были как на фото ниже, а в пункте «Поиск сети» стояла галочка. После чего переходим на «Добавить» и нажимаем ОК
  •  Дожидаемся результатов поиска
  • Нажимаем ОК на «Закрыть», выходим из меню.

Для вывода списка каналов на экран нажимаем кнопку LIST. Все каналы будут настроены одним списком.

  1. Так же в главном меню «КАНАЛЫ» в строке меню Данные CI (CAM) > Информация > Смарт-карта > Провайдеры > можно посмотреть информацию о пакетах (классах подписок) и сроков их окончания.
  2. классы подписок НТВ + и их расшифровка:
  3. class = E3 — Лайт Западclass = E6 — VIP-Кино Западclass = E7 — Суперспорт Западclass = E8 — Развлекательный Западclass = E9 — Детский Западclass = EA — Познавательный Западclass = EB — Музыкальный Западclass = FF — Стартовый Западclass = 13 — Виасат Запад
  4. class = 3C — Ночной Запад

Как настроить телевизор

Вся настройка телевизора заключается только в выборе текущего видеовыхода (в зависимости от того, через какой порт ресивер подключается к ТВ). В большинстве моделей это выполняется с помощью пульта дистанционного управления. Достаточно нажать несколько раз кнопку TV или SOURCE, пока на экране не отобразится меню тюнера (его предварительно необходимо включить в сеть и нажать кнопку «Power» на самом устройстве).

Каналы находятся с помощью автоматического поиска. Если ресивер включен впервые, то, как правило, он сразу же выдаёт запрос на проведение полного сканирования. Иной вариант — самостоятельная прошивка плейлиста в память устройства. Но без соответствующего опыта это делать не следует. Более того, во многих тюнерах для этого используется сервисный порт RS-232 (такой сейчас далеко не на каждой материнской плате ПК можно найти).

Если используется телевизор с интегрированным спутниковым тюнером (стандарт DVB-S2), то внешний использовать не нужно. В этом случае антенный разъём подключается непосредственно ко входу LNB IN. Поиск каналов, соответственно, выполняется через стандартное ТВ-меню.

Если необходимо подключить спутниковое ТВ к нескольким телевизорам, то для каждого из них необходимо свой тюнер. А вот «раздвоение» сигнала достигается за счёт установки так называемого «сплиттера» (визуально похож на дисек).

https://youtube.com/watch?v=jaWKtH3Y6W0

Подключение diseqc-переключателя к антеннам и ресиверу

Подсоединяем кабели от конверторов к diseqc-переключателю. Записываем какому порту переключателя (порты пронумерованы), соответствует каждый спутник. Например, конвертор, принимающий сигнал со спутника HodBird вы подключили к первому порту, Sirius – ко второму, Amos – к третьему. Далее подключаем один конец кабеля к дисеку в порт “Reseiver”, а другой – в гнездо тюнера “LNB IN” и включаем ресивер. В ресивере заходим в menu, установки антенны (инсталляция), в верхней строке в выпадающем списке выбираем спутник, например Amos, и в строке “diseqc” выбираем соответствующий порт (в данном примере 3/4, где 3 – это номер порта переключателя, 4 – означает, что наш переключатель имеет всего 4 порта).

В некоторых ресиверах нумерация diseqc не цифровая, а буквенная по английскому алфавиту, например, LNB «A», LNB «B», LNB «C» и т.д. Таким же образом “подвязываем” остальные спутники. Выходим из меню кнопкой пульта “EXIT”, соглашаемся с предложением сохранить настройки. При правильном подключении, каналы со всех настроенных спутников должны показывать. Вторая антенна настраивается так же, как первая и подключается к оставшемуся порту переключателя diseqc.

Следует напомнить, что все подключения производятся при выключенном из электросети ресивере.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
