Как сделать тепловентилятор своими руками: инструктаж по изготовлению самодельного устройства

Способы: как подключить кулер к USB

Достаточно просто можно подключить кулер к ЮСБ и для этого совершенно не нужно иметь специфических знаний и умений.

Для этого потребуется:

  • Компьютерный кулер;
  • Провод с USB;
  • Изолента.

Изначально нужно тщательно зачистить провода на кулере и кабеле USB примерно на 1 см каждый. Соединить их между собой по цветам и если есть паяльник, то лучше всего, запаять. Затем нужно намотать изоленту так, чтобы полностью изолировать провода, так как в противном случае, может сгореть порт USB при замыкании контактов. После этого провести проверку работоспособности кулера. Буквально через несколько минут можно получить очень хорошее охлаждающее средство.

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

  • горелку с клапаном;
  • жестяной лист;
  • ножницы по металлу;
  • дрель с тонким сверлом;
  • заклепки;
  • клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

Применение самодельных тепловентиляторов

Электрические модели могут отапливать малые площади, тогда как водяной их аналог используется для обогрева помещений с большой кубатурой, но возможно понадобится несколько приборов, чтобы распределить тепло равномерно.

Если по приезду на дачу нужно сразу отопить одну из ее комнат, то тепловентиляторы справятся с этой задачей быстрее других отопительных приборов. Его можно использовать также для отопления подвалов и цокольных этажей, тех комнат, где наблюдается повышенная влажность. Самодельные приборы смогут существенно снизить ее уровень и нужный период времени поддерживать стабильную температуру в помещении.

Тепловая пушка

Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:

  • Нагревательный элемент, в качестве которого допустимо использовать спираль от электрической плиты.
  • Компьютерный вентилятор.
  • Выключатель.
  • Металлическая емкость в форме цилиндра. В этом случае можно использовать старый баллон, верх и днище которого необходимо срезать, или ведро.
  • Металлическая решетка.
  • Провода.

Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:

  1. По диаметру емкости вырезают решетку. Затем на нее крепят спираль, чтобы укладка была меньше емкости в диаметре.
  2. По бокам основы проделывают прямоугольные отверстия для вставки решетки со спиралью. Последнюю необходимо разместить на расстоянии 3 см от края основы.
  3. От спирали проводники выводят за стенки основы через изоляторы. На внешней стороне емкости крепят автоматический выключатель.
  4. На противоположной стороне от решетки на корпусе монтируют вентилятор при помощи саморезов. Затем прибор подключают к автоматам. По краям основы проделывают отверстия для установки опор. Готовый обогреватель должен быть максимально устойчивым.
  5. Затем проводят тестовый запуск конструкции. Для этого сначала включают вентилятор, а затем подают питание на спираль.

Приборы для локального обогрева

Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет около 40°C.

Большинство импровизированных обогревателей — это лучистые устройства, работающие по принципу инфракрасных обогревателей и электрообогревателей. Они подключаются к однофазной электросети с обычной бытовой цепью 220 В. Те, кто хочет сделать устройства самостоятельно, должны обладать знаниями в области электротехники и электромонтажа.

Построить обогреватель своими руками — задача для настоящих мастеров, знающих инструменты и основы электротехники.

При изготовлении обогревателя не используйте непригодные детали, устаревшее оборудование и неработающие устройства.

Сборка прибора — это увлекательный процесс, который иногда снимает большую нагрузку с семейного бюджета.

Не имея большого опыта, вы не можете рассчитывать на то, что ваш аппарат привлечет предвзятое отношение домочадцев. Но это самодельный прибор, который будет хорошо служить вам в вашем доме или гараже.

Вариант #1. Самодельная компактная термопленка

Основание печи состоит из двух стекол. Они представляют собой прямые прямоугольники размером 4х6 см.

Длина и ширина рабочей зоны нагревателя могут быть разными. Главное, чтобы площадь каждого стеклопакета составляла около 25 квадратных сантиметров.

Для изготовления такого самодельного обогревателя вам также понадобятся:

  • медный двухжильный кабель;
  • мультиметр;
  • парафиновая свеча;
  • деревянный брусок;
  • плоскогубцы;
  • герметик; эпоксидный клей;
  • хлопчатобумажная салфетка;
  • гигиенические палочки.

Перед началом работы на кабель необходимо установить вилку.

Нагревательный элемент представляет собой кусок фольги толщиной 0,1 мм, используемый домохозяйками для выпечки.

Сначала очистите стеклянные заготовки, удалив пыль и остатки грязи с помощью ткани, обезжирив и тщательно высушив. Охладите очищенные заготовки. Это необходимо для того, чтобы углерод лучше оседал на поверхности при следующем обжиге.

Зажгите свечу в подсвечнике

Затем по очереди возьмите щипцами уголок каждого стакана и осторожно переместите его на воск так, чтобы стакан покрылся сажей. Сажа должна быть равномерно распределена по всей поверхности стекла; обожженная часть служит проводником

Работу с воском следует периодически прерывать, чтобы дать нагретому стеклу немного остыть.

Основным преимуществом такого устройства является то, что значительная часть тепловой энергии отдается материалом, нагретым до определенной температуры, в виде инфракрасного излучения.

После того как изделия остынут, края зачищают. Это делается путем удаления 5 мм края по окружности с помощью санитарных стержней.

Равномерно нанесите клей на обожженную часть, которая будет служить проводящим элементом, и положите сверху подготовленный кусок фольги. Полоски служат в качестве зажимов для соединения проводов.

Вопрос по монтажу

Когда сохнет излучатель, готовятся рейки. Для них нужна твёрдая древесина. Из реек создают две идентичные рамки. Метод соединений – врезка в половину дерева. Метод крепежа – мелкие саморезы. Оптимально эти детали создавать из текстолита. Ещё подходит стеклотекстолит. Прочие версии не годятся.

До сборки деревянные компоненты покрываются водно-полимерным составом в два слоя.

На одну рамку ставятся созданные излучатели. Для скрепления ламелей используется только жидкий припой. Такое же соединение и у перемычек на боковых сторонах. С помощью них все излучатели соединяются последовательно. Для пайки подводящих проводов используется легкоплавкий припой. Флюс-паста – не активная. Паяйте быстро паяльником на 80 Вт. Излучатель не должен расклеиться.

Накладывается вторая рамка. На ней обозначаются места подводящих проводов. Под них вырезаются канавки.

Первая рамка собирается. Используются мелкие саморезы. Точки крепежей не делайте на токоведущих элементах. Все торцевые части панели для безопасности нужно обклеить термостойким пластиком, а контактные места стекла с элементами рамы покрыть тем же герметиком.

Далее ставятся ножки. Их высота – минимум 10 см.

На боковые стороны панели накладывается оборонительная стальная сетка с ячейками 3-5 мм.

Затем нужно оформить кабельный ввод. Используется пластиковый короб. В нём устраиваются клеммы и световой датчик. Ещё можно поставить контроллер напряжения и оборонительное термореле.

Кабельный ввод. Используется пластиковый короб

ИК-обогреватель готов!

Как сделать USB-вентилятор

А вот самый удобный и простой вентилятор – это именно старый кулер, которому тоже можно найти применение. Например, поставить его на столе, и он будет охлаждать, только уже не процессор или видеокарту, а человека.

Плюсы такой конструкции очевидны: кулер очень надежен, ведь это его работа – постоянно крутить крыльчатку и что-то охлаждать. Да и достать кулеры легко. Достаточно либо найти старый компьютер, либо заказать новый вентилятор или купить его в магазине.

Устройство кулера простое. Это уже готовый вентилятор в пластиковом корпусе. От него отходят два провода (обычно красного и черного цветов).

Обычный кулер компьютера

Сделать USB-вентилятор – дело нескольких минут:

  1. Провода на кулере зачищаются на 1-2 сантиметра.
  2. Берется обычный USB-провод, на конце которого тоже нужно избавиться от изоляции. В стандарте USB-шнур имеет внутри четыре проводка. Из них следует выбрать черный и красный. Остальные отрезать, чтобы не мешались, а нужные зачистить.
  3. Красный провод шнура соединить с красным на кулере. Черный – с черным. Тщательно заизолировать участки без обмотки. Готово.
  4. Остается только подумать над удерживающим устройством. Тут может пригодиться уже знакомая проволока, которая принимает любую форму. Для корпуса вентилятора вполне сойдет даже картонная коробка, а если потратить чуть больше сил и времени, то можно соорудить даже настоящий дизайнерский объект.

Дизайнерский подход к оформлению вентилятора

Очень удобно, когда вентилятор включается при запуске компьютера. К тому же, современные блоки имеют сразу несколько выходов на USB. Получается, что такое устройство мешаться не будет.

Другой момент – иногда хочется включать вентилятор независимо от работы компьютера (тем более, устройство с кулером получается достаточно мощным, хорошим и полезным). Тогда можно использовать переходники. Например, на телефоны сегодня делают зарядки, которые легко превращаются в USB-шнур, когда отсоединяется разъем с вилкой. Подобное оборудование можно использовать и для вентилятора, сделав его универсальным: работающим от сети и от USB-порта любого компьютера. Еще один плюс такой конструкции – самая простая электроцепь. Вентилятор на основе кулера может обойтись даже без лишних кнопок: только провод и вилка.

Тепловентилятор из хлама своими руками (видео)

  • Крышка с кулером от блока питания;
  • Поломанный фен;
  • Пластиковая решетка от вентиляции;
  • Шнур от утюга с вилкой;
  • Текстолит;
  • Куски фанеры.
  1. Установка нагревательного элемента. Из узких полос текстолита делается рамка, на нее зигзагом навивается спираль, которую изъяли из фена. В текстолитовой конструкции готовятся отверстия, и в них проделывается проволока. На нее закрепляется спираль, чтобы она не касалась материала рамочки. В итоге спираль исполняет роль большого переменного резистора.
  2. Подключение вентилятора. На созданной рамке со спиралью с помощью измерителя напряжения находят участок с наименьшим переменным напряжением. На плюс нужно запаять диод, а на минус – присоединить проводок с кулера. Эта схема полностью заменяет блок питания.
  3. Выполнение корпуса. Боковые стенки прикручиваются шурупами к крышке кулера, а в оставшуюся пустую стенку – вставляется решетка и фиксируется клеем из термопистолета.

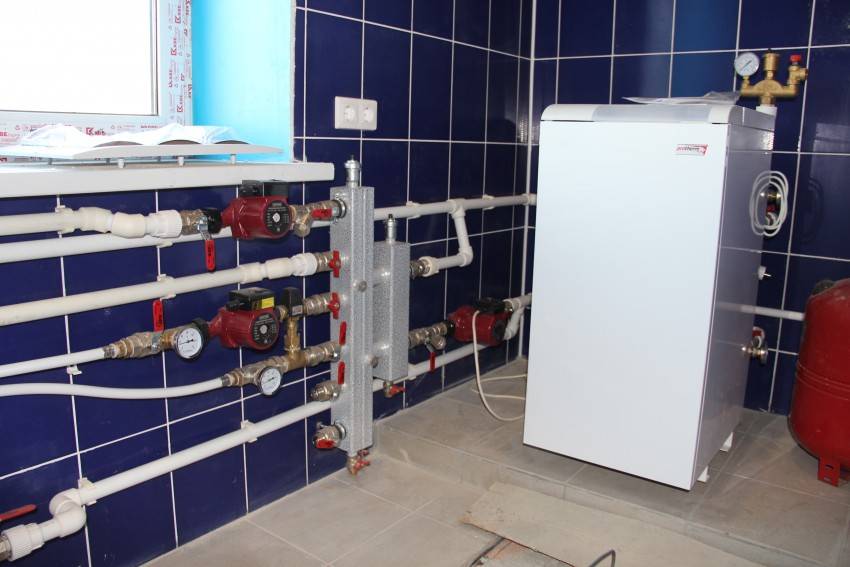

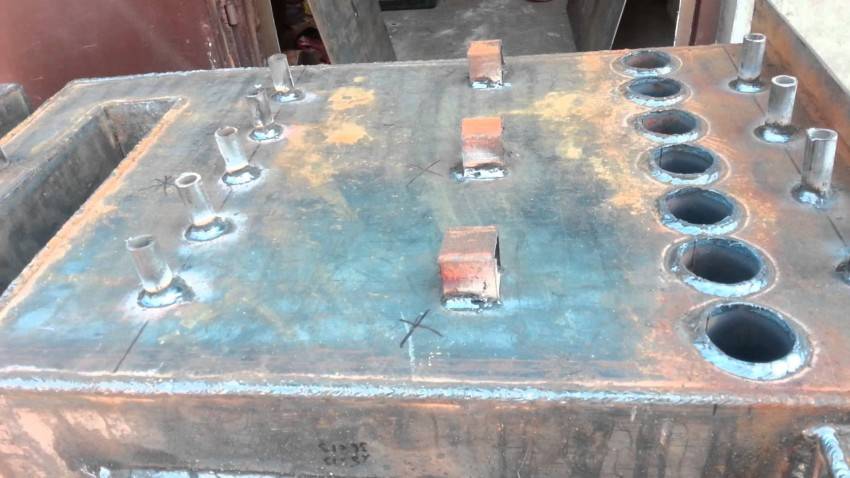

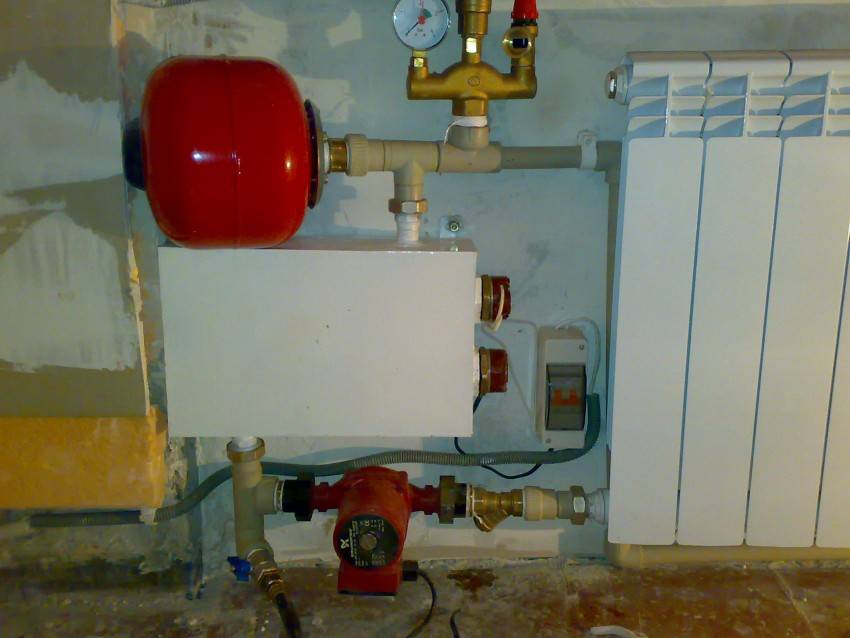

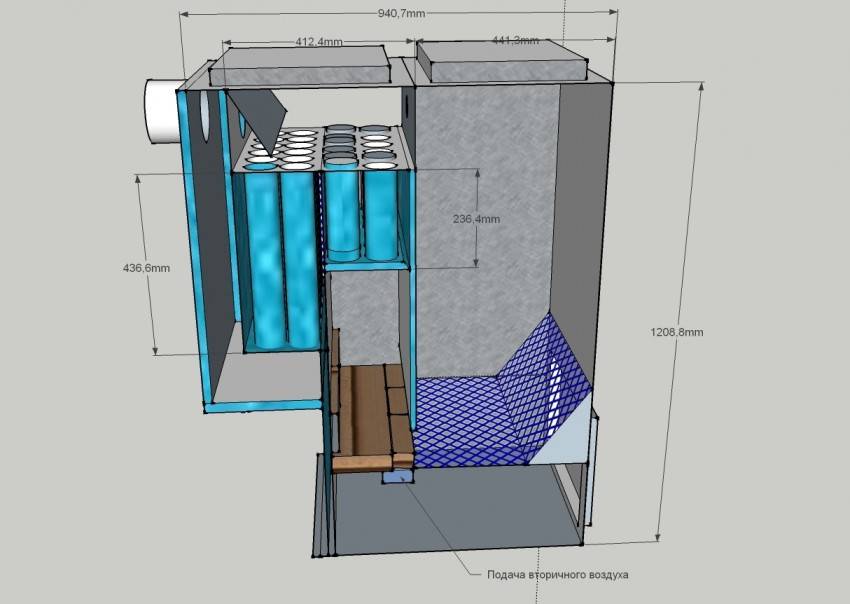

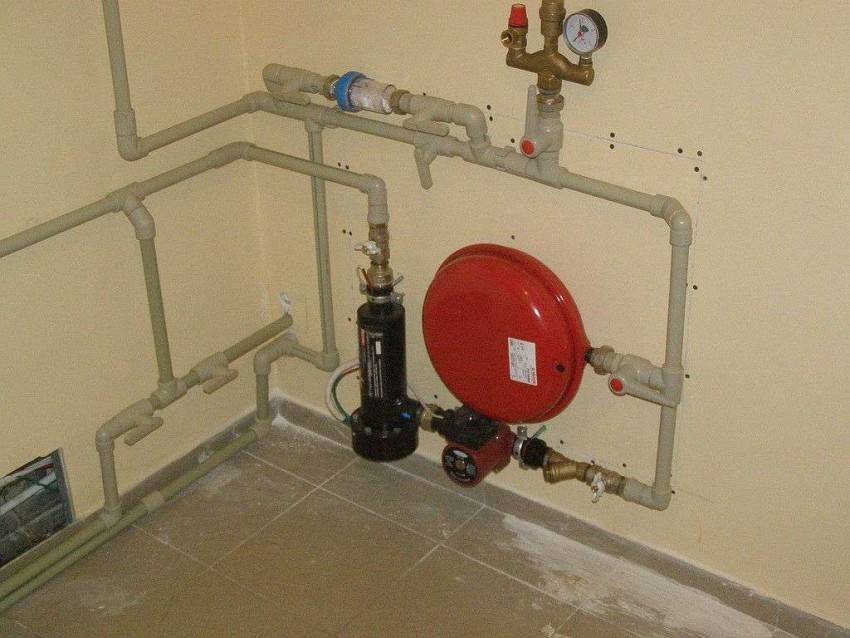

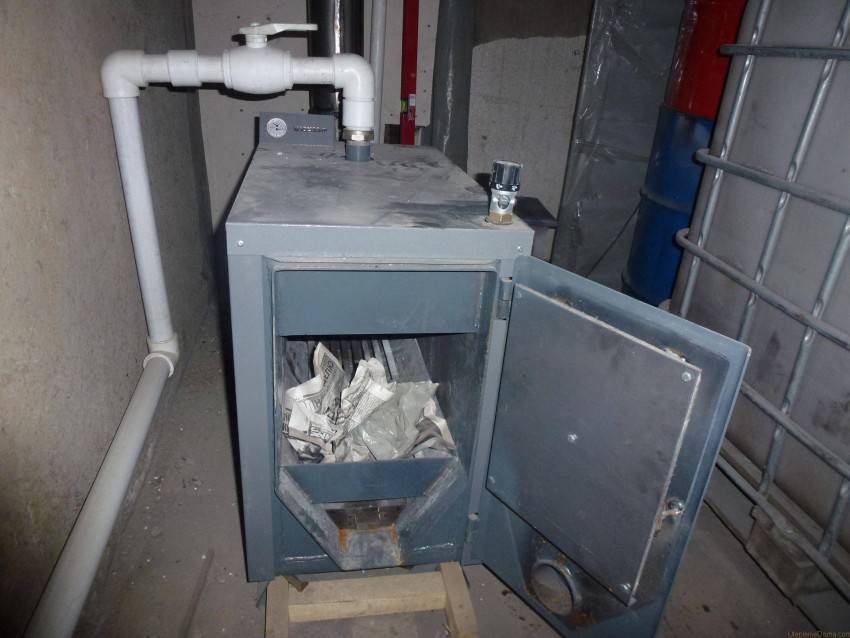

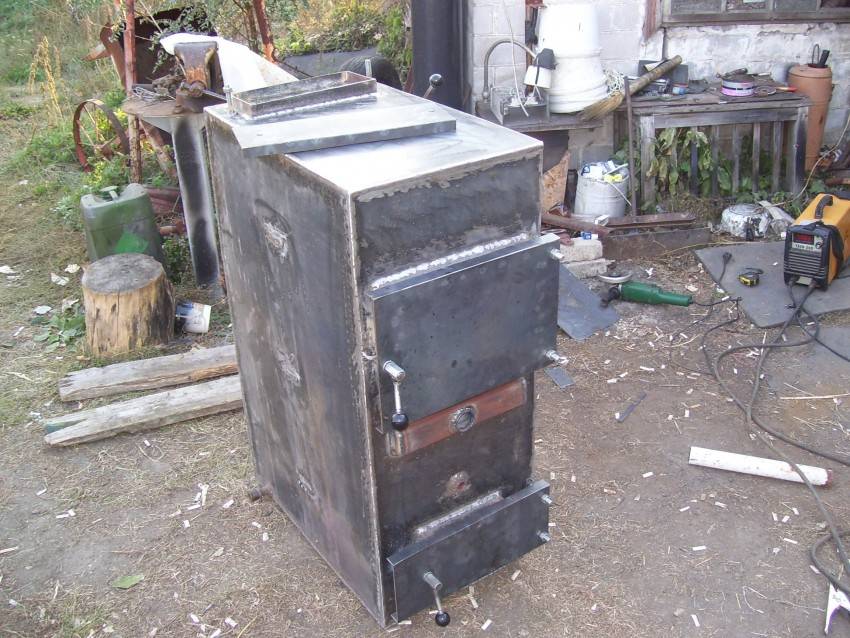

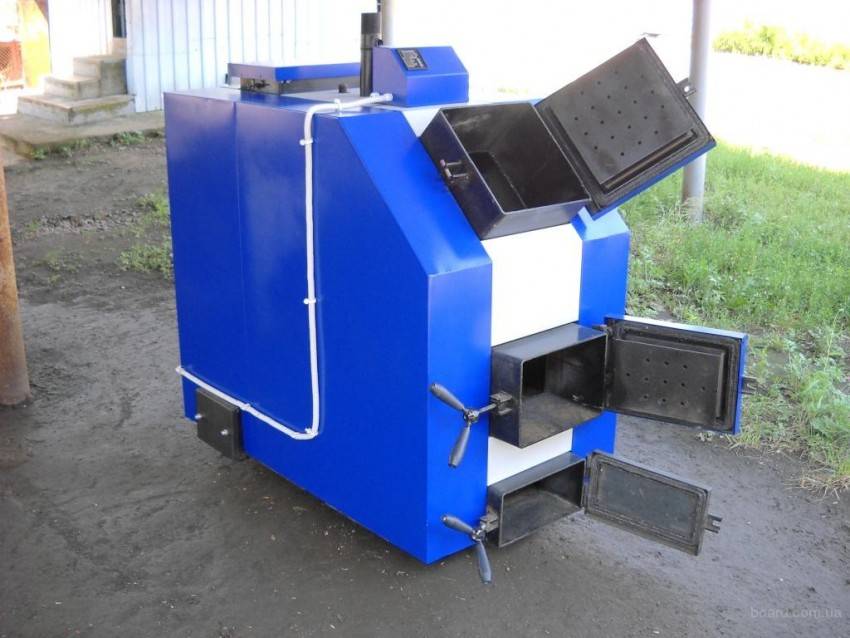

Фото котлов своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

  • Простота и доступность в сборке.
  • Безопасность и надежность в эксплуатации.
  • Экономичность в потреблении энергоносителей.
  • Высокая производительность и рабочая мощность.
  • Доступная стоимость конструктивных элементов и материалов.
  • Эргономичность и удобство транспортировки.
  • Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Водяной тепловентилятор своими руками

Некоторые умельцы изготовляют водяные тепловентиляторы небольшой мощности самостоятельно. Основной трудностью при сборке самодельного устройства становится изготовление змеевика (теплообменника).

Для него используется медная трубка диаметром не менее ½ дюйма. Её заполняют песком и выгибают в необходимой конфигурации.

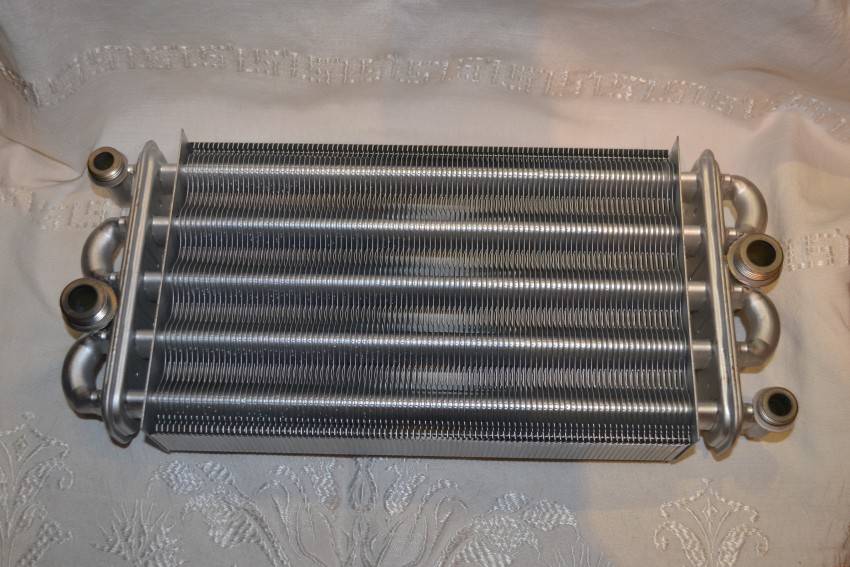

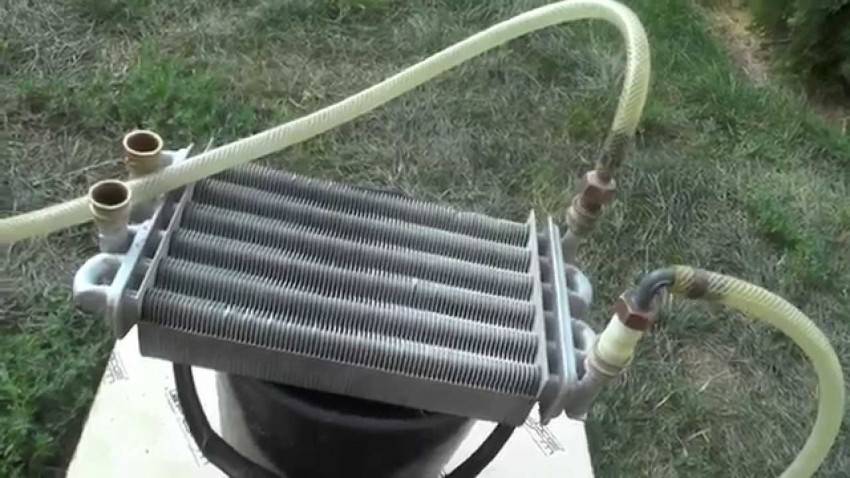

Однако существует и более простой способ — теплообменником может стать автомобильный радиатор. К нему добавляется канальный вентилятор на 220 В, закрепленный на пружинах, гасящих вибрацию.

Все детали собираются в корпус, изготовленный из нержавейки, и фланцевыми соединениями устройство подсоединяется к отопительной системе.

Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

  • Защитный корпус из пластика или металла.
  • Электрический мотор.
  • Крыльчатка с лопастями.
  • Нагревательный элемент.
  • Защитная решетка.
  • Элементы регулировки и управления.

В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.

Печь для дачи с калориферными трубами : 20 комментариев

Добрый день, Александр! Подскажите, а какова эффективность данной системы? На комнату одна труба- это не мало?

  1. Александр Залуцкий Автор записи 13.08.2012 в 6:30 дп

Заказчик обещал пригласить зимой, когда будет приезжать на выходные. Будем делать замеры. При пробной топке сожгли 2 кг дров. Через 10 минут после розжига температура выходящего из труб воздуха была 53 градуса.

Интересно! А за счет чего происходит нагрев помещения: в большей степени за счет присутствия части печи в поомещении или за счет конвекции воздуха черпез всттроенные трубы? И еще: я правильно пониманию, что холодный воздух снизу поступает в трубу и через верхний патрубок выходит уже теплый воздух? Как быстро прогревается отапливааемое таким образом помещение? И что нужно сделать, чтобы сохранить это тепло — подтапливаать?

  1. Александр Залуцкий Автор записи 13.08.2012 в 6:35 дп

Быстрый прогрев за счет труб. Массив печи начинает теплеть только через 15…2 часа после растопки. Вы правильно понимаете — снизу холодный воздух , вверху теплый. Скорость нагрева помещения будем измерять зимой. Массив печи будет накапливать тепло минимум 12 часов. Печь желательно топить 2 раза в сутки. Чтобы в маленьких комнатах не было жарко, на трубы будут ставиться затычки.

есть сомнения на счёт «быстрого прогрева», немного ускорит — да (сечение маловато), зато есть опасение что трубы начнут расшатывать кладку, вот если бы внутри они имели коленья, например на встречу друг дружке или горизонтальный участок подлиннее

  1. Александр Залуцкий Автор записи 14.08.2012 в 12:05 дп

Чтобы не расшатывали кладку и обернуты асбестовым шнуром.

А у меня сомнений нет. Лучшая рассылка по печам, и их изготовлению

Требования к самодельному обогревателю

Прежде всего, даже небольшой самодельный прибор должен выполнять функции обогрева. Нет ничего сложного в том, чтобы собрать компактное устройство, которым можно обогреть небольшое помещение. Речь идет не только о комнатах, но и подвале, теплице, гараже. Ведь именно такие помещения в сильные морозы или легкие заморозки (например, когда рассада только-только высажена в теплицу) требуют дополнительного обогрева. (См. также: Печи для теплицы своими руками)

Но, как сделать самодельный обогреватель, чтобы не покупать дорогие составляющие прибора, а также не превращать процесс сборки в сложную тяжело решаемую проблему. Для начала будущий обогреватель должен просто соответствовать минимальным требованиям, которые нужны для его продуктивной работы.

  1. Безопасность эксплуатации.

Ощутимый результат от работы обогревателя.

Не высокое потребление электроэнергии (в противном случае, какой толк от такого устройства).

Небольшие габариты (тепловая домашняя станция, согласитесь никому не нужна).

Рассмотрим самую простую технологию, на основании которой можно собрать свой обогреватель, это принцип действия термопленки.

Как работает термопленка? Тепло, которое она вырабатывает, не идет непосредственно на обогрев окружающего воздуха. Набирая тепло, она отдает его предметам. То есть поверхность окружающих предметов нагревается и уже, потом отдает свою тепловую энергию окружающему воздуху. (См. также: Глинобитная печь своими руками)

Такое устройство просто не может работать впустую, но и потребляемая им мощность будет небольшой, а, следовательно, расходовать энергию такой обогреватель тоже станет экономно. По такому принципу можно сделать и самодельный инфракрасный обогреватель.

Элементы, которые потребуются для сборки устройства не придется покупать в радиотоварах или специализированных магазинах. Наверняка большинство компонентов вы обнаружите у себя дома. Итак, вам понадобятся следующие материалы:

Стекло. Две одинаковые заготовки прямоугольного размера. Площадь около 25 кв. см.

Алюминиевая фольга.

Паяльник.

Клей (лучше всего эпоксидный).

Ножницы, способные ровно отрезать фольгу.

Свеча из парафина.

Герметик.

Двужильный кабель с вилкой.

Защита лампы освещения

Для комфортной работы должен быть достаточный уровень освещения. Но, учитывая назначение гаража, есть высокий риск повреждения лампы. Поэтому в полезные гаражные самоделки стоит обязательно включить специальные защитные плафоны. Сделать их можно самостоятельно из обычной пластиковой бутылки.

Конструкция делается достаточно просто:

  1. Вырежьте в бутылке окно под лампу. Обычно достаточно размера примерно в четверть бутылки.
  2. Срежьте горлышко таким образом, чтобы в него свободно входила лампа. При этом патрон должен находиться снаружи, обеспечивая неподвижность лампы в бутылке.
  3. Прикрепите бутылку с лампой к поверхности. Можно применить и штатные крепления от патрона, исходя из его типа.

Итого

Дополнить зимой штатный обогрев салона сконструированным своими руками автомобильным тепловентилятором – одно из простых решений. Его проще реализовать, нежели установить подогрев сидений на Лада Гранта бедной комплектации. Значение тепловой установки в создании внутреннего микроклимата исключительно вспомогательное ввиду невысокой эффективности подобного подогрева. Преимущество в сравнении с магазинными вариантами – надежность, меньшая стоимость, ремонтопригодность.

Изделие собирается из нихромовых спиралей диаметром 0,6 мм, вентиляторов, «клеммников», проводов, разъема для прикуривателя и кнопки. Большая часть элементов умещается в корпусе. Питание осуществляется от розетки прикуривания. Токовая нагрузка – не более 15 А. Эффективная мощность – порядка 150 Вт.

Альтернативное решение – сделать автообогреватель из фена. Двигатель изделия рассчитан на 12 В. Нагревательные элементы придется разрезать на несколько участков и соединять параллельно, предварительно измерив величину силы тока. Фен следует подключать исключительно через реле.

Итого

Дополнить зимой штатный обогрев салона сконструированным своими руками автомобильным тепловентилятором – одно из простых решений. Его проще реализовать, нежели установить подогрев сидений на Лада Гранта бедной комплектации. Значение тепловой установки в создании внутреннего микроклимата исключительно вспомогательное ввиду невысокой эффективности подобного подогрева. Преимущество в сравнении с магазинными вариантами – надежность, меньшая стоимость, ремонтопригодность.

Изделие собирается из нихромовых спиралей диаметром 0,6 мм, вентиляторов, «клеммников», проводов, разъема для прикуривателя и кнопки. Большая часть элементов умещается в корпусе. Питание осуществляется от розетки прикуривания. Токовая нагрузка – не более 15 А. Эффективная мощность – порядка 150 Вт.

Альтернативное решение – сделать автообогреватель из фена. Двигатель изделия рассчитан на 12 В. Нагревательные элементы придется разрезать на несколько участков и соединять параллельно, предварительно измерив величину силы тока. Фен следует подключать исключительно через реле.
