Резьбовое или фланцевое соединение?
Большинство бытовых устройств имеет именно резьбовое соединение, так как диаметр трубопровода редко превышает 2 дюйма. Такие насосы легко монтировать и для этого не нужно дополнительных инструментов.
Фланцевое соединение имеет уплотнительные резинки, которые обеспечивают наружную герметичность конструкции (чтоб не протекала вода). Средний срок службы уплотнительных резинок составляет 5 — 7 лет, после чего их придется менять. Не рекомендуем вам покупать дополнительные резинки заранее вместе с устройством, так как резина со временем ссыхается и на момент установки уже будет непригодна к использованию.
WCP 25-80G (180 мм)
Фото:https://beru.ru
Практически ни в чем не уступает победителю рейтинга насос WCP 25-80G (180 мм). Он подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору пользователи могут выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.
Циркуляционный насос WCP 25-80G (180 мм) (245 Вт)
Насос для воды – различия в конструкции
Прокачные насосы, при всем богатстве выбора, разделяются на две категории:
Сухой ротор
Характерное отличие заметно сразу – двигатель явно отделен от камеры перекачки.
Конструкция предусматривает разделение рабочей турбины и привода. Непосредственно с водой контактирует только крыльчатка. Двигатель расположен снаружи, и соединяется с водяной камерой длинным валом. Герметичность обеспечивают сальники – наподобие тех, которые устанавливаются на гребные валы кораблей.
Преимущества системы – высокий КПД. В лучших моделях достигает 80%. Если необходим мощный насос для разветвленной системы – это будет правильный выбор. На прокачку большого объема теплоносителя затраты электроэнергии будут ниже.
Недостатки тоже есть, и не мало. Такой насос производит много шума, поэтому ставить его в жилом помещении не следует, только в отдельных котельных. Двигатель перегревается при постоянной работе.
Требуется корпусной радиатор, увеличивающий габариты. Уязвимое место – сальники. Под воздействием горячей воды и мелких крупинок кальция, резинки дубеют и быстро выходят из строя.
Поэтому сухой насос требует обслуживания после каждого отопительного сезона. Если прозевать протечку – вода может попасть на обмотки мотора. Средний срок службы – 3 сезона.
Мокрый ротор
Главное преимущество – компактность и аккуратный внешний вид.
Ротор мотора вместе с крыльчаткой «купается» в камере перекачки. Такая конструкция обеспечивает неплохой теплоотвод (несмотря на температуру носителя) и смазку подшипников.
К сведению: Те, кто сомневается в смазывающих свойствах воды, пусть вспомнят конструкцию водяной помпы автомобильного мотора.
Электрическая часть находится в отдельной секции, и полностью защищена от попадания влаги.
Работает практически бесшумно. Этот параметр является определяющим при выборе циркуляционного насоса для домовладения. К тому же, насос необслуживаемый. Работает по принципу: установил и забыл. Срок службы 6-8 лет. Прибор компактный, особенно в сравнении с предыдущей категорией.
Недостаток один – низкая эффективность. КПД редко достигает 50%. Впрочем, для небольшого коттеджа или квартиры, мощность насоса вполне достаточна.
Как выбрать циркуляционный насос
Внешний вид и размеры едва ли могут стать определяющим критерием. Котельное оборудование устанавливается не в парадной гостиной, а циркуляционный насос можно устанавливать практически в любой части контура отопления.
DAB EVOTRON 40/180
Фото:https://beru.ru
Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.
Циркуляционный насос EVOTRON 40/180 (27 Вт)
ВИХРЬ ЦН-25-6
Фото:https://beru.ru

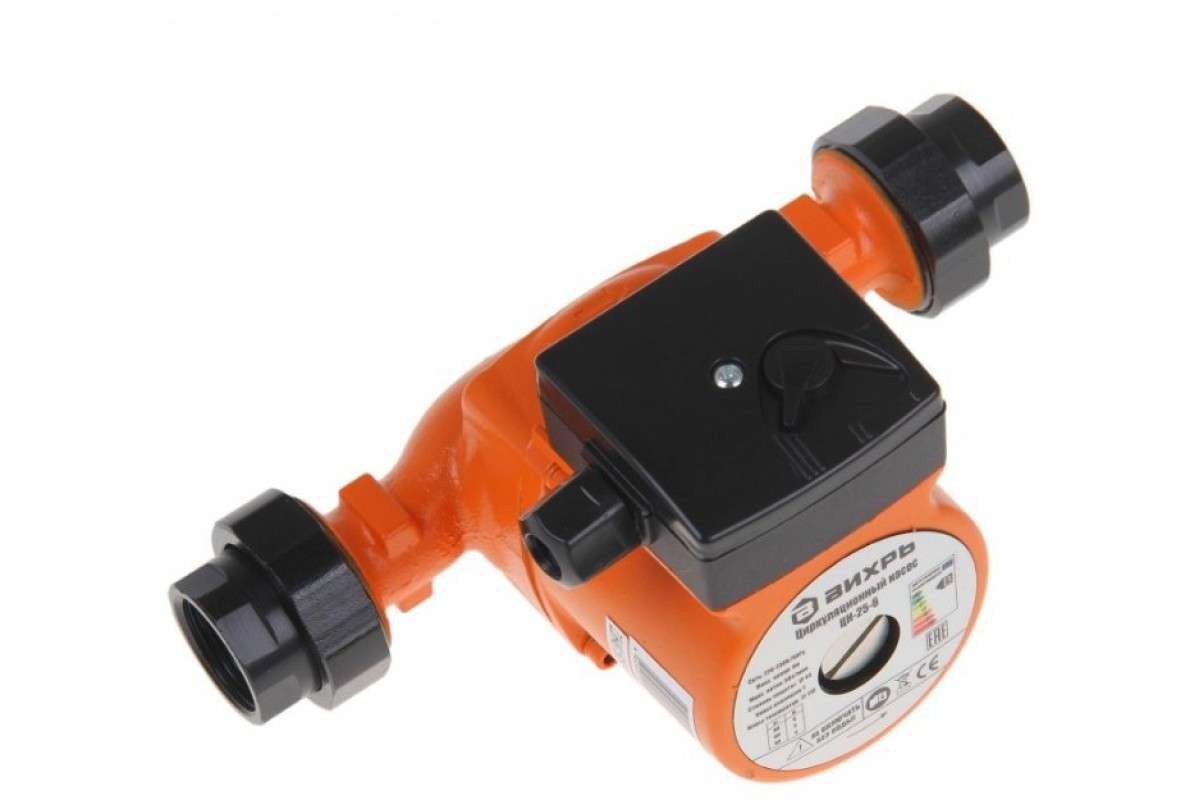

Еще одна модель бренда Вихрь попала в наш рейтинг. Насос ЦН-25-6 остановился в шаге от пьедестала, несмотря на самую вкусную цену. Прибор потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам прибора необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.
Циркуляционный насос ЦН-25-6 (90 Вт)
DAB A 110/180 XT
Фото:https://beru.ru

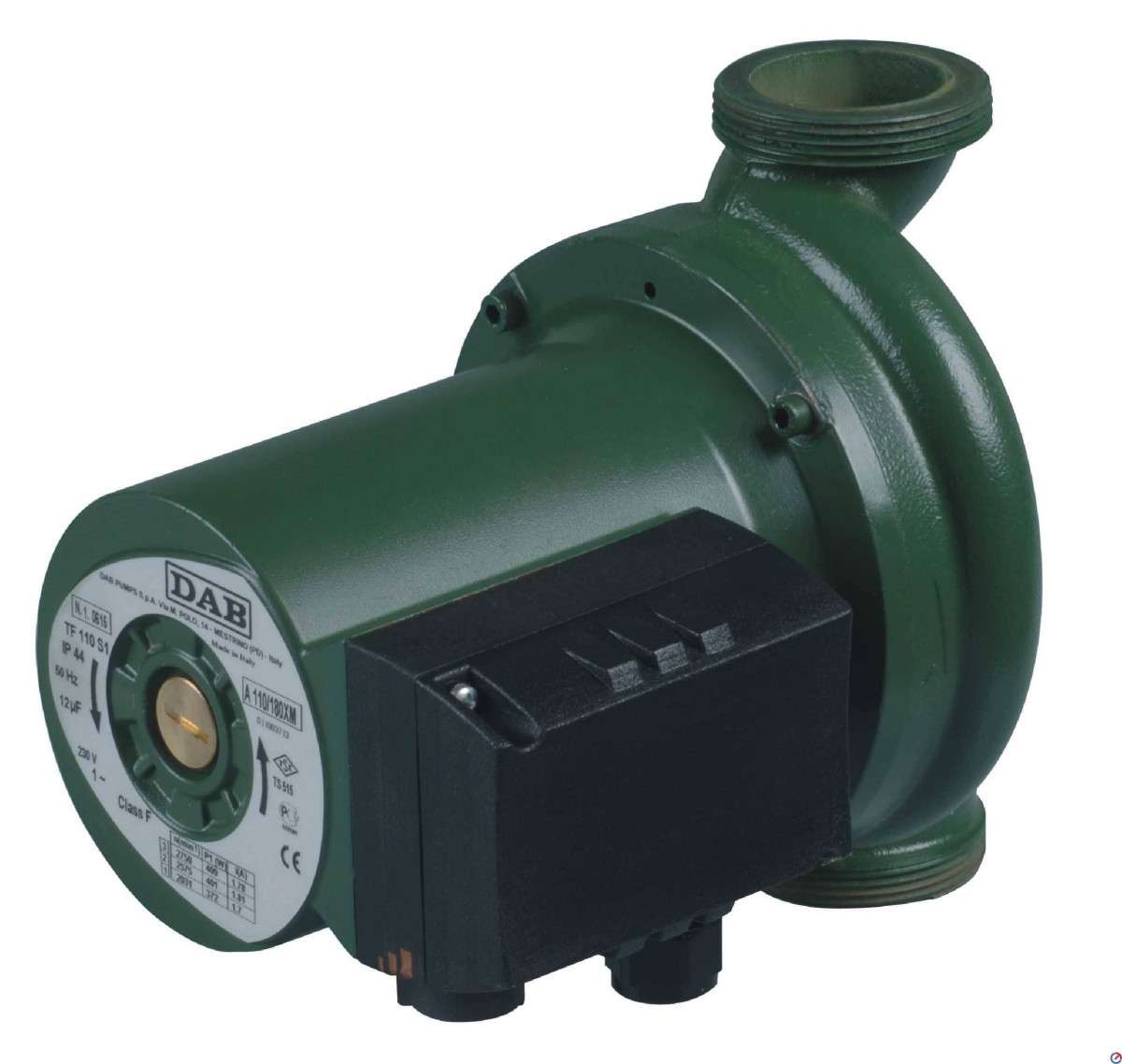

Самую широкую сферу применения находит итальянский насос DAB A 110/180 XT. Его устанавливают в системы отопления и кондиционирования, в контуры теплого пола. Модель демонстрирует высокую производительность (12,5 куб. м/ч) и самый большой напор (11,1 м) среди конкурентов. Эти рекордные показатели обеспечивает помпе мощный электромотор (403 Вт). Минимальная температура теплоносителя может достигать -10°С. Для изготовления корпуса производитель использовал чугун, мотор сделан из алюминия, а рабочее колесо выполнены из технополимера. Циркуляционный насос может работать в трех режимах, что удобно при изменении в погоде.
Циркуляционный насос A 110/180 XT (403 Вт)
Устройство циркуляционного насоса для отопления
Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.
- В основные конструкционные узлы входят:
- корпус;
- ротор, передающий вращение от вала двигателя блоку турбины;
- крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
- средства уплотнения, изоляции от воды или теплоносителя;
- основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.
Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.
Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.
Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.
Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.
Виды циркуляционных насосов
В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.
- Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
- «сухого» типа (с сухим ротором);
- «влажного» типа (с влажным ротором).
Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.
Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.
В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.
Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.
Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.
Повысительный насос для отопления
Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.
Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен
Рекомендации по выбору
Циркуляционные насосы для отопления частных домов производятся довольно большим количеством различных компаний. Обширный выбор определяет возникновение трудностей с подбором наиболее подходящей модели
При рассмотрении того, как подобрать циркуляционный насос для отопления, следует уделить внимание следующим моментам:
Первым делом уделяется внимание производительности установки. Она подбирается в зависимости от мощности котла отопления
Примером можно привести случай, когда мощность котла составляет 35 кВт, к которому следует подбирать модель с пропускной способностью 35 л/мин.
Зачастую циркуляционный насос устанавливается для того, чтобы обеспечить определенный напор в системе. Измерения указывают на то, что на 10 метров трубопровода требуется напор около 0,6 метров. Расчет проводится следующим образом: при протяженности трубопровода 80 метров следует 8 умножить на 0,6. Полученный показатель будет минимальным для системы.
Выбирая устройство для отопления частного дома рекомендуется отдавать предпочтение моделям, которые могут регулировать скорость потока. За счет подобной функции есть возможность проводить регулировку скорости потока в зависимости от того, какая пара года. Большая скорость позволяет существенно повысить теплоотдачу теплообменников.
Мощность устройства выбирается в зависимости от того, какой диаметр труб. Для вариантов исполнения с меньшим диаметром устанавливаются циркуляционные насосы с большей электрической мощностью.
Наличие защиты позволяет существенно продлить срок службы конструкции. К примеру, назовем защиту от сухого хода. Практически все модели не могут работать при отсутствии рабочей жидкости, так как она становится охлаждением.
Уделяется внимание также тому, какой материал применяется при изготовлении корпуса. Оптимальным вариантом считается применение чугуна, дешевые модели изготавливаются при использовании дешевого пластика. Стоит учитывать, что чугун обладает высокой устойчивостью к воздействию влаги, а также хорошей прочностью, но вот удар может привести к появлению дефекта. Пластик не выдерживает механическое воздействие, но характеризуется небольшим весом и устойчивостью к воздействию окружающей среды.
Размеры корпуса и его форма. С повышением показателя производительности увеличиваются и размеры. Многие модели представлены сочетанием подводящего и отводящего патрубка, а также основной активной части, выполненной в виде цилиндра. Блок управления может быть расположен с боку в виде небольшого пульта с кнопками. На торцевой стороне, как правило, размещается информация производителя.
Не стоит забывать о том, что производители дают гарантию. Некоторые модели имеют гарантию около года, другие больше.
Выбрать циркуляционный насос для системы отопления можно самостоятельно
Кроме этого, уделяется внимание и типу соединения. К примеру, некоторые модели имеют фланцевое соединение, на поверхности других наносится резьба
Дорогой сегмент (от 10 000 руб.)
Дорогие насосы выполнены из высококачественных материалов, имеют автоматизированные системы контроля и управления, защиту от перегрева и токов блокировки. Они экономичные и долго служат.
Grundfos UPS 32-80 180
Плюсы
- Надежность
- Защита статора и обмоток двигателя
Минусы
Высокая цена
От 15 000 ₽
Эта модель насоса для отопления частных домов выпускается в Дании. Его применяют в системах водоснабжения, кондиционирования, для устройства «теплого пола». Напорная характеристика – 8 м. Инновационная конструкция обеспечивает беспрерывную работу в течение 10 лет.
DAB A 80/180 XM
Плюсы
- Надежный
- Защита от перегрева
- Глухой фланец-заглушка в комплекте
Минусы
- Работает только на чистой жидкости
- Тяжелый (4,8 кг)
От 12 000 ₽
Итальянские производители гарантируют продолжительную эксплуатацию этого насоса для домашнего пользования за счет применения современных материалов. Гидравлический узел выполнен из чугуна, рабочее колесо – из технополимера, корпус двигателя — алюминиевый, вал, кожух статора и оболочка ротора – из нержавеющей стали. Двигатель работает на трех скоростях. Высокие технические параметры позволяют использовать его для отопления большого частого дома: напорная характеристика – 9 м; пропуская способность 145 л/мин.
Wilo Star-Z Nova
Плюсы
- Защита труб от бактерий за счет термической дезинфекции
- Латунный корпус с теплоизоляцией
- Устойчивость двигателя к токам блокировки
- Экономичный
- Ремонтопригодный
- Компактный
- Работа в жесткой воде
Минусы
- Напорная характеристика до 1,1 м
- Интервал температур рабочей жидкости от 0 до 70 0С
От 10 000 ₽
Насос германского производства занимает в рейтингах топовые позиции. Он рассчитан на расход жидкости до 0,4 м3/ч и подходит для систем отопления большого частного дома. Особенность этой модели – усовершенствованное соединительное устройство, благодаря которому нанос подключают к питанию без дополнительных инструментов.
Wilo Star-RS 25/4-180
Фото:https://beru.ru

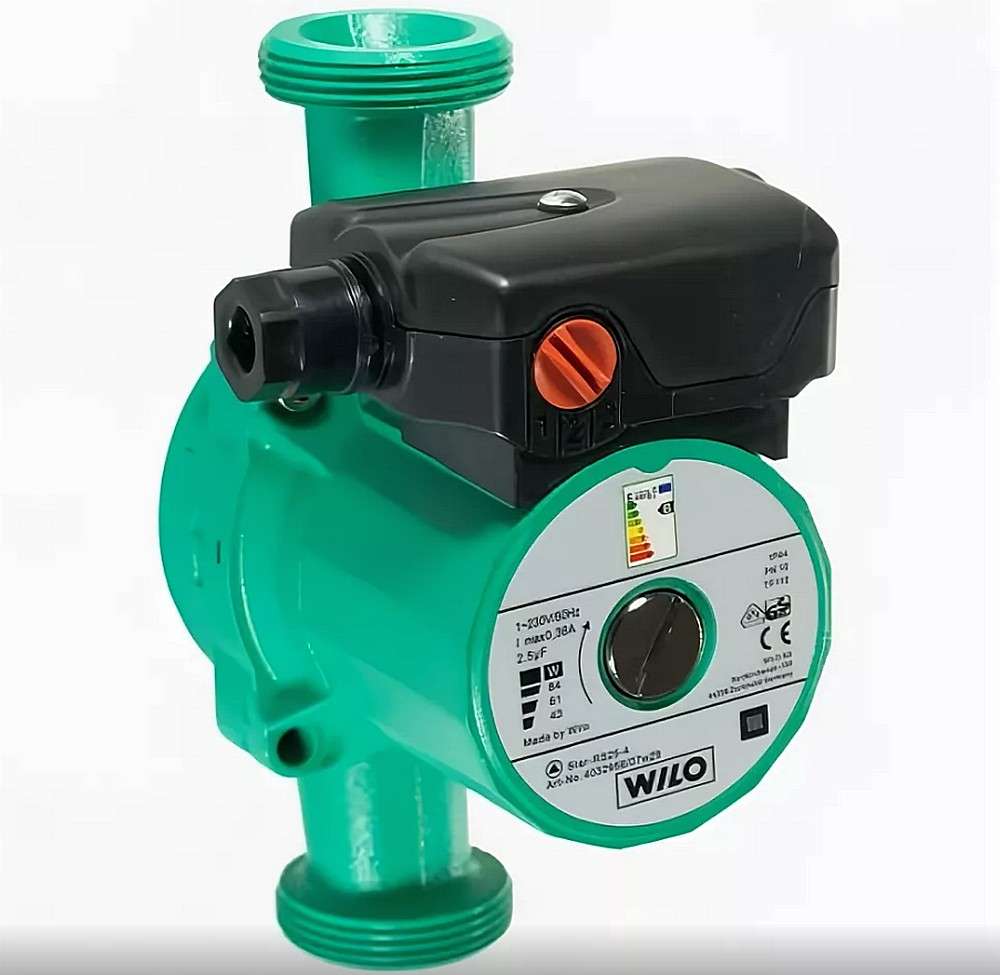

Пользуется популярностью у отечественных домовладельцев немецкий насос Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.
Циркуляционный насос Star-RS 25/4-180 (48 Вт)
Расчет производительности
Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.
Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).
- Q – объем теплоносителя, который прокачивает насос в м3/час.
- P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
- Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
- 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.
Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).
Вычисляем тепловое потребление, выполняя подбор по площади:
- Р = 100 х 173 = 17300 Вт;
- далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.
Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.
Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.
Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.
Типы насосов циркуляции
Промышленность выпускает очень много разновидностей насосов для системы топления. Все их не перечислить, да и не нужно этого делать. Остановимся на двух основных типах — насосах с мокрым ротором и сухим.
Параметры системы отопления
Но сначала нужно разобраться в некоторых характеристиках, которые определяют выбор того или иного насоса:
- Площадь помещений, которые необходимо отапливать.
- Уровень температуры в здании — он может отличаться в зависимости от его назначения. Например, в жилом доме, в учреждениях медицинского, школьного и дошкольного профиля температура всегда должна быть выше, нежели в производственных помещениях.
- Температура теплоносителя на входе и выходе отопительной системы.
- Тип отопительного котла, его оснащенность различными функциональными устройствами и автоматическими системами контроля и блокировки.
- Напор теплоносителя — его давление в трубах и радиаторах.
- Этажность здания.
- Тип теплоносителя.
https://youtube.com/watch?v=HwMBi-VCoM8
Есть отопительные котлы старого образца, в которых нет насоса, и циркуляция теплоносителя происходит под действием силы тяжести. Она определяется небольшим уклоном труб и разностью в плотности холодной и горячей воды. Поскольку горячая вода легче холодной, она по законам физики поднимается вверх, переходя самотеком в трубы и радиаторы. Отдав тепло через поверхность данных приборов, остывшая вода возвращается в котел отопления для последующего нагрева. При этом на выходе котла температура жидкости всегда выше, чем на входе — разность температур также способствует движению воды.
При желании хозяина сделать систему отопления более эффективной, ему придется вваривать циркуляционный насос в трубопровод перед отопительным устройством. Это дорого, да и качество такого монтажа не дает 100% гарантии, что система будет работать успешно.
В современных устройствах отопления насосы уже входят в их состав, и в этом явное преимущество отопительных котлов с принудительной циркуляцией. Однако старых изделий эксплуатируется еще достаточное количество. Поэтому подбор циркуляционного насоса для системы отопления является насущной задачей многих владельцев частных домов.
Насос с мокрым ротором
Насос Grundfos
Название говорит само за себя — ротор двигателя с крыльчаткой расположены в воде или другом виде теплоносителя, который смазывает и охлаждает от перегрева конструкцию устройства. Ротор находится в отдельном корпусе, который изготовлен из металлов, не подверженных коррозии — нержавеющей стали, бронзы или латуни.
Преимущества данного изделия:
- Небольшой шум при работе.
- Не требуется частое обслуживание и ремонт.
- Низкая цена.
Недостаток — низкий уровень КПД. Поэтому подобные устройства предназначены для систем отопления в домах с небольшой площадью. Здесь не требуется значительная мощность насоса, и применяется небольшой объем теплоносителя.
Сухой насос циркуляции
В этом изделии ротор отделен от жидкости небольшими уплотнительными частями, а крыльчатка участвует непосредственно в движении теплоносителя.
Достоинства:
- возможность создания мощных насосов, способных продвигать большое количество воды
- высокий коэффициент полезного действия
Недостатки:
- частое обслуживание, так как быстро изнашиваются уплотнительные соединения, поэтому требуется их смазка
- громкий шум в период эксплуатации требует отдельного помещения для такого насоса
Сухие насосы чаще всего применяют в многоэтажных зданиях с площадью более 300 квадратных метров.
Любителям экспериментов на заметку
Интересная особенность – некоторые производители (Wilo, Hoffmann и пр.), теоретически допуская работу со смесью воды и этиленгликоля (доля последнего не должна превышать 50%), перестраховываются в отношении своих гарантийных обязательств. Такой вывод сделан на основании того что одни немцы, предупреждают (в инструкции) пользователя о некотором увеличении нагрузки на двигатель циркуляционного насоса. И рекомендуют выбирать оборудование помощнее. А другие, разрешая использование такой же пропорции, добавляют – уже при 20% гликоля в смеси необходимо проверять рабочие характеристики ЦН. Что очевидно указывает на отсутствие лабораторных расчетов для работы насоса с водогликолевой смесью. Хотя, на деле, проблем при работе с токсичным теплоносителем может быть значительно больше.
Как правильно выбрать насос для системы отопления
Циркуляционный насос предназначен для периодического перемещения по трубопроводу теплоносителя: воды или антифриза, что обеспечивает оптимальную температуру окружающей среды в помещении. Правильно подобрав насосное оборудование можно значительно сэкономить на потреблении газа и электричества.
При выборе циркуляционного насоса для систем отопления необходимо учитывать основные и вспомогательные характеристики агрегата.
Основные характеристики
Мощность
В основном величина мощности теплового насоса находится в пределах 60-300 Вт
Эта основная характеристика, на которую стоит обратить особое внимание, так как она определяет общую температурную схему системы отопления. При выборе насоса не рекомендуется останавливать свое внимание на агрегатах с максимальной мощностью, так как насосное оборудование не предназначено для перемещения большого количества кубометров горячей жидкости для отопления обширных площадей помещений
Производительность
Производительность – это количество (объем) жидкости, перемещенное за определенный промежуток времени. Эта характеристика напрямую зависит от мощности насосного оборудования и диаметра трубопровода системы отопления.
Напор
Напор, по своей сути, является гидравлическим сопротивлением. Его величина измеряется в метрах и обозначает, на какую высоту насос сможет поднять весь объем жидкости.
Вспомогательные характеристики
Размеры присоединения
Размеры подсоединения и установки насоса в систему отопления в основном подбираются из расчета диаметров трубопроводов и габаритов самого агрегата.
Температура
Так как насос предназначен для обеспечения теплом жилых помещений, его трубопровод должен выдерживать высокие температурные нагрузки. Данную характеристику необходимо согласовывать с температурными характеристиками отопительного котла и труб, применяемых в отопительной системе.
Для отопления площади 100 кв. м.
Рейтинг циркуляционных насосов для отопления больших площадей возглавляют приборы европейских производителей. Это промышленные модели, которые могут применяться в частных домах.
Wilo TOP-S 80/15 DM PN10
Плюсы
- Надежный, не требует техобслуживания
- Коррозионностойкое покрытие корпуса и рабочих узлов
- Теплоизоляция
Минусы
Тяжелый (45 кг) и габаритный (360х395х495 мм)
От 112 000 ₽
Эту модель насоса немецкой фирмы Wilo благодаря техническим характеристикам (расход 70 м3/час и напор 16 м) применяют в системах отопления разных типов. Выбор ступеней частоты вращения осуществляется вручную. Потребляемая мощность 2400 Вт.
Grundfos MAGNA3 D 80-120 F
Плюсы
- Качественные материалы
- Надежный
- Воздушное охлаждение силовой электроники
- Бесшумный
- Экономное потребление электроэнергии
- Встроенный теплосчетчик
Минусы
Требовательный к качеству воды
От 270 000 ₽
Один из лучших насосов для обогрева частных домов и других помещений площадью от 100 м2. Эта модель с автоматическим контролем всех параметров, умной системой управления обладает высоким КПД и обеспечивает напор до 12 м. Производитель обещает безотказную работу в течение 8 лет.
ESPA RA1-F 100-120-PN10
Плюсы
- Коррозионностойкие материалы
- Надежность
Минусы
- Применяется только для чистой воды
- Установка в вертикальном положении
От 160 000 ₽
Поверхностный циркуляционный насос производства Испании предназначен для котлов в системах отопления больших помещений благодаря пропускной способности 75 м3/ч и напорной характеристике 11,5 м. Это промышленная модель, но ее можно поставить в частном доме. Он работает при температуре жидкости до 120 0С.
Выводы
Для дачи или загородного дома лучше брать циркуляционный насос с «мокрым» ротором — он в разы дешевле «сухого», а проработает в домашней сети отопления также долго. Если не хотите проводить много времени возле насоса, тогда берите модель с автоматическим режимом работы, который можно программировать. Причем лучше брать сразу с дисплеем — так вы сможете всегда мониторить показания.
Для небольшого фермерского хозяйства можно взять производительный насос спаренного типа, чтобы обеспечить бесперебойную работу системы, даже если одно рабочее колесо откажет. При этом лучше брать рабочее колесо из латуни или нержавейки.
