Теплоаккумулятор для котлов отопления: устройство, назначение + инструкция по изготовлению своими руками

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.

Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:

• тепловая мощность, потребная на обогрев дома;
• время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.

Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:

Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:

• Q – общий расход тепловой энергии, в примере равен 50 кВт;
• с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
• Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.

m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.

Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой

Принцип функционирования ТА

Основным назначением аккумуляторов тепла является подача дополнительной тепловой энергии в отопительный контур после того, как будет снижена или прекращена генерация тепла котлом.

В объёмной емкости содержится значительное количество кипятка под давлением, в пределах 3,0 атм.

К корпусу внутри бака, припаивается специальный теплообменник, при помощи которого происходит «закачивание» тепла в ТА, и обратный отбор в отопительную систему.

Устройство аккумулятора и принцип работы довольно просты. Даже изготовленные собственноручно резервуары могут повысить эффективность домашней системы отопления и сделать эксплуатацию намного удобнее.

Особенности устройства

Основа конструкции – это надежный резервуар могущий выдержать перепады давления. Для этой цели можно использовать старые газовые баллоны или иные емкости промышленного назначения. В системах без циркуляционного насоса установка должна производиться выше ниже радиаторов. Вода будет циркулировать естественным способом подчиняясь законам гравитации.

В домашних условиях нецелесообразно нарушать целостность бака для установки теплообменников. В большинстве случаев переоборудование сводится к просверливанию двух отверстий на верхней и нижней границах уровня, куда и подключаются подающий и отводящий патрубки.

Поток теплоносителя просто проходит через бак, который выступает в качестве буферной емкости. В случае перегрева котла он воспринимает на себя излишнюю тепловую энергию. По окончанию работы котла, вентили подающего и обратного трубопроводов перекрываются, таким образом, поток теплоносителя начинает идти исключительно через аккумулятор.

Если резервуар не оснастить собственным циркуляционным насосом, в случае монтажа вверху то движение теплоносителя остановится. Не лишним будет и монтаж электрического нагревателя, его установить достаточно просто в отличие от внутренних теплообменников.

Расчет объема и мощности

Выбор объема резервуара неразрывно связан с мощностью котла и объемом помещения где он будет находиться. Чем больше емкость тем больше вес, поэтому монтаж на перекрытиях производится исходя из их материала и веса наполненного бака.

Если помещение необходимого объема отсутствует, а меньшая мощность не удовлетворяет расчетным параметрам, то устанавливают два бака в разных помещениях здания. Не рекомендуется приобретать аккумулятор с емкостью большей чем расчетная поскольку мощность котла должна быть в два больше и система будет работать неэффективно.

За расчетное берется условие что при расходе 1 КВт тепловой энергии на нужды отопления, требуется от 25 до 50 литров теплоносителя. Предполагается, что аккумулирование составит 90 градусов, а после того как он включится в работу, разрядка будет продолжаться до 50 градусов. Выбор мощности производится по таблице учитывающей эту разницу.

Объем теплового аккумулятора, м3	0,35	0,5	0,8	1	1,5	2	3	3,5
Величина отдаваемого теплапри разности температур в 40 ⁰С, кВт/ч	20	30	45	58	85	115	170	210

Рекомендации по изготовлению

При самостоятельном изготовлении прямоугольного резервуара из листового металла, следует особое внимание уделить сварным швам. При отсутствии опыта лучше обратиться к квалифицированному сварщику который правильно подберет электроды и сделает соединение

При несоблюдении технологии даже выполненный из нержавеющей стали агрегат даст течь по швам.

Необходимо оборудовать вентилями входящий и уходящий трубопроводы. Подключение насоса выполнять параллельно с обратным клапаном, а установку ТЭНа производить только на дне. При использовании нержавеющей стали, монтаж аккумулятора выполняется исключительно на нижнем этаже.

Чем утеплить?

Выбор утепляющего материала зависит от формы бака, в остальном они все показывают достаточно высокую эффективность:

• Цилиндрический бак — применяются рулонные фольгированные утеплители в комплексе с гибкими плитами из минеральной ваты.
• Прямоугольный бак — жесткие плиты применяемые в утеплении фасадов, пенопласт или гибкие утеплители.

Теплоаккумулятор: основные шаги самостоятельного изготовления

Поскольку важным критерием эффективности теплового аккумулятора является его объем, то выбор металлической емкости следует считать наиболее важным этапом, обеспечивающим максимальную утилитарность данного элемента системы отопления. Знатоки рекомендуют подбирать баки объемом от 150 л и более.

Также потребуются следующие материалы:

• бетонная плита;
• скотч широкий;
• теплоизолирующий материал: тепловой аккумулятор имеет устройство, схожее со строением бытового термоса, и сохранение температуры жидкости в нем обеспечивается за счет хорошей теплоизоляции;
• трубы из меди либо ТЭНы.

Размещение корпуса изготавливаемого теплоаккумулятора — вопрос наличия свободного пространства в доме либо на прилагающем участке. Значительный его объем подразумевает отдельное помещение типа топочной, что не всегда соответствует плану жилого дома; потому более целесообразно устанавливать аккумулятор тепла вне жилого помещения.

Технология сборки теплоаккумулятора

Составление чертежа для самостоятельной сборки теплового аккумулятора позволяет изначально  представить и понять во всех подробностях будущую конструкцию агрегата. Весь процесс изготовления состоит из нескольких основных шагов, выполняя которые, можно быстро получить требуемое устройство с заданными параметрами.

Первый шаг — подготовка бочки, состоящая в тщательной ее промывке и удалении мусора, зачистке участков с признаками начинающейся коррозии, покрытии слоем антикоррозийной краски.

Второй шаг — выбор и подготовка теплоизоляции. Этот материал призван обеспечивать максимально длительный срок сохранения температуры жидкости, потому его теплоизоляционные свойства должны быть идеальными.

В качестве теплоизоляции наиболее часто используется минеральная вата: она демократична в ценовом отношении и отличается продолжительным сроком службы. Ею тщательно оборачивается вся бочка с внешней стороны, затем этот слой закрепляется с помощью широкого скотча. Для лучшего поддержания температуры укрепленную минеральную вату оборачивают листовым металлом либо фольгированной пленкой.

Третий шаг — определение вида нагревательного элемента. Им могут стать ТЭНы, однако этот вариант небезопасен при использовании и имеет высокие требования к установке. Потому в качестве альтернативы может использоваться змеевик.

Для самостоятельного изготовления змеевика следует взять медную трубку диаметром не менее 3 см. Длина ее может различаться в зависимости от размера корпуса теплоаккумулятора: обычно она составляет от 7 до 15 метров. Труба сворачивается в форме спирали и надежно крепится внутри бочки.

Заключительные работы состоят в установке отводного патрубка в верхней части полученной конструкции и вводного патрубка в ее нижней части. Оба патрубка в обязательном порядке снабжаются кранами. Через нижний патрубок вода поступает в агрегат, а патрубок в верхней части теплоаккумулятора обеспечивает отбор  тепла, сохраненного устройством.

Подключаем и наслаждаемся!

Теперь — подключение. Самостоятельно изготовленный тепловой аккумулятор прост в использовании, безопасен и экономичен. Однако следует соблюдать ряд простых правил его подключения для гарантированно долгой работы устройства без серьезных поломок.

1. Через весь бак должен быть установлен обратный трубопровод, на его двух концах требуется предусмотреть соответственно вход и выход.
2. Соединение емкости и обратки котла должно производиться в первую очередь.
3. Между емкостью и обраткой устанавливается циркулярный насос (он должен располагаться как отсекающий кран, со второй стороны).
4. Подающий трубопровод выводится по той же технологии (см. п. 3).

Изготовление простейшего теплового аккумулятора своими руками производится достаточно легко и быстро и позволяет экономить средства при отоплении частного дома за счет накопления тепловой энергии, вырабатываемой основным котлом отопления.

Надеемся, что представленный нами материал поможет вам сделать ваш дом более комфортным, а его отопление более экономичным. Будем рады прочитать и ваши комментарии на эту тему.

В представленном ниже видео можно почерпнуть еще больше информации о теплоаккумуляторах.

Мне нравится1Не нравится

Расчет мощности теплоаккумулятора

Главным техническим параметром теплоаккумулятора является его полезный объем. От этого зависит количество тепловой энергии, способной аккумулироваться в воде.

Правильный расчет теплоаккумулятора для отопления начинается с анализа помещения.

Сначала определяется его площадь, исходя из чего рассчитывается минимальное значение мощности, необходимое для обогрева всех комнат в течение одного часа. Делается это с помощью следующей формулы:

Q=S/10

где Q – это тепловые потери здания или количество энергии для их компенсации, S – площадь дома.

Для помещения площадью 90 м² необходимо в час вырабатывать 9 кВт энергии. Далее следует рассчитать количество запасенной энергии в теплоаккумуляторе для отопления на 1 м³ воды. Этот показатель зависит от ее температуры. Чтобы избежать долгих вычислений в таблице показаны данные для различных значений отдачи энергии от теплоносителя воде в емкости.

Температура, °С	Энергия кВт/час
90/70	23,26
80/50	34,89
70/55	17,45
80/30	58

Предположим, что применяется стандартный температурный режим отопления 80/30. В таком случае при расчете теплоаккумулятора для отопления, предназначенным для эффективной работы в течение 12 часов, общий полезный объем будет равен:

V=12*9/(58)=1,86 м³

Для заполнения такого объема необходимо будет изготовить конструкцию цилиндрической формы с радиусом 1 м и высотой 2,3 м.

Зачем нужен теплоаккумулятор для котлов отопления?

Грамотно подобранный агрегат способствует существенному уменьшению расходов, связанных с использованием энергоресурса (экономия может достигать 50%). Буферная емкость предотвращает растрескивание чугунных компонентов системы вследствие резкого скачка температуры среды. Если внедрить новейшие температурные датчики, интеллектуальные регуляторы и автоматизировать вывод тепла из накопителя в систему, теплоотдача значительно возрастет, обслуживание здания потребует меньше топлива.

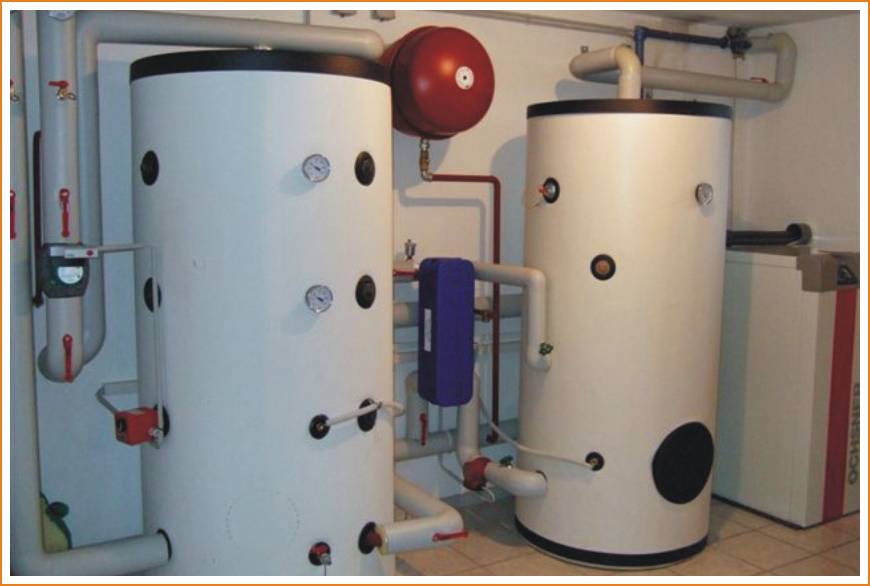

Обычно теплоаккумулятор выглядит как вертикальный цилиндрический резервуар с внутренним покрытием из бакелитового лака, выполненный из высокопрочной стали. Внутренний слой защищает материал от контакта с агрессивной средой – горячей водой, концентрированными кислотами, солевыми растворами. Устойчивость внешних поверхностей подкрепляется слоем порошковой краски.

Теплоаккумулятор для котлов отопления позволяет существенно уменьшить расход ресурсов

В верхней части агрегат соединяется с трубой, ведущей от котла – твердотопливного, газового, электрического, работающего от солнечной энергии, через нее поступает горячая среда. По мере остывания вода опускается к циркулярному насосу, последний направляет ее в магистральный проход к котлу, где осуществляется следующий цикл подогрева. Котел работает ступенчато, и во время его простоев вода из теплоаккумулятора поступает в систему. Таким образом даже когда нагревательный элемент не активен, батареи остаются теплыми, жильцам доступна горячая вода.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

1. Подготовка системы, слив теплоносителя.
2. Определение места врезки.
3. Приваривание отводов к отходящему от котла трубопроводу.
4. Нарезание резьбы и установка запорной арматуры.
5. Приваривание обводного трубопровода котла.
6. Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Как вам статья?

Мне нравитсяНе нравится

Схема подключения и монтаж своими руками

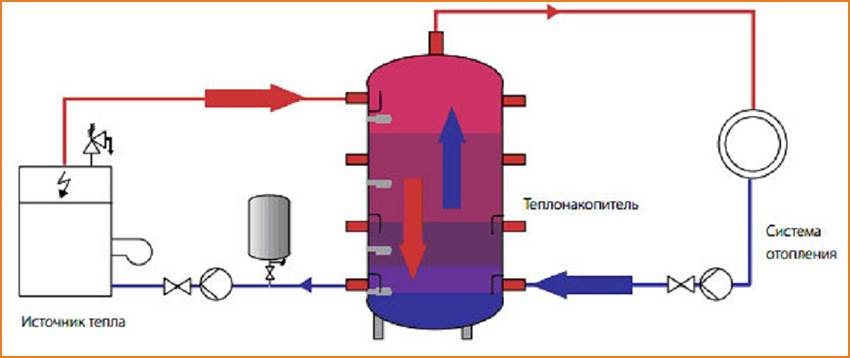

Схема подключения теплового аккумулятора

Если вы сталкивались с монтажом или реконструкцией отопительной системы, то вам будет несложно изготовить и установить тепловой аккумулятор. Справиться с этой работой сможет и новичок при наличии необходимых слесарных навыков.

Схема подключения буферной ёмкости имеет следующие особенности:

• к нижним патрубкам прибора присоединяются вход котла и обратная ветка отопительной системы;
• движение теплоносителя в системе, равно как и его подачу в нагревающий агрегат, обеспечивает циркуляционный насос, установленный совместно с обратным клапаном и запирающим краном;
• к выходу котла подключён второй насос, предназначенный для транспортировки горячей жидкости к верхнему патрубку аккумулирующей ёмкости;
• второй верхний патрубок бака соединяется с напорной магистралью системы отопления. При этом возможно включение как с трёхходовым клапаном, так и без него.

Отметим, что подобный принцип используется для систем с одним отопительным агрегатом. Применение нескольких котлов требует дополнительной установки запирающих, балансировочных и отсекающих устройств, что значительно усложняет схему подключения и конструкцию теплового аккумулятора.

Установка теплоаккумулирующей ёмкости

Монтаж теплового аккумулятора предусматривает установку регулирующей автоматики, запорных устройств и центробежных насосов

Вне зависимости от того, какой теплоаккумулятор используется (покупной или изготовленный своими руками), в процессе работы понадобятся:

• шаровые краны;
• циркуляционные насосы;
• отрезки труб необходимого диаметра;
• обратные клапаны;
• датчики температуры;
• предохранительный клапан;
• электрическая проводка;
• трехходовые краны или электрическая система управления работой циркуляционных насосов;
• тепловой аккумулятор.

Кроме этого, потребуются обычные наборы сантехника и электрика, которые включают нужные инструменты и необходимые изолирующие и герметизирующие материалы.

При монтаже буферной ёмкости учитывают способность нагретой жидкости подниматься в верхнюю часть бака

Прежде всего, определяют место установки прибора. Если есть возможность, то бак монтируют как можно ближе к отопительному котлу. Теплоаккумулирующую ёмкость подключают в следующем порядке:

1. Из отопительной системы сливают теплоноситель.
2. К одному из верхних выводов бака подключают предохранительный клапан.
3. На патрубки бака устанавливают шаровые краны. Можно обойтись и без запорной арматуры, но в таком случае при необходимости ремонта или замены оборудования понадобится сливать теплоноситель.
4. К нижнему выводу ёмкости подключают циркуляционный насос, посредством которого охлаждённая жидкость будет подаваться в котёл.
5. Напорный патрубок отопительного агрегата присоединяют к верхнему выводу теплового аккумулятора.
6. Монтируют датчик температуры и блок автоматики, которые будут управлять циркуляционным насосом в зависимости от степени нагрева теплоносителя.
7. К парному выводу, расположенному в верхней части бака, подключают подающую магистраль отопительной системы.
8. На обратном трубопроводе монтируют второй циркуляционный насос. Этот агрегат понадобится для транспортировки теплоносителя по контуру обогрева.
9. Устанавливают автоматику для управления работой второго насоса в зависимости от температуры воздуха в помещениях.
10. Если конструкцией теплоаккумулятора предусмотрен второй контур, то его присоединяют к системе горячего водоснабжения.
11. При необходимости выполняют электрическое подключение ТЭНа буферной ёмкости к питающему напряжению.
12. Устанавливают устройство защитного отключения и заземляющий контур.

Места всех сопряжений должны быть тщательно герметизированы при помощи пакли и специальной пасты. Фум-ленту лучше не использовать, поскольку она не позволит «доворачивать» соединения для правильной установки циркуляционных насосов и удобного размещения шаровых кранов.

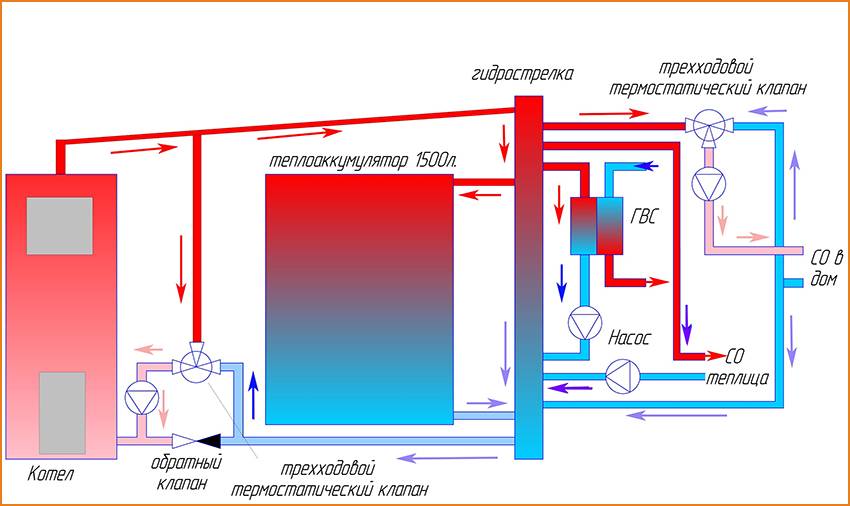

Как подключить тепловой аккумулятор в обвязке с твердотопливным и газовым котлами (видео)

Тепловой аккумулятор оптимизирует работу отопительного агрегата и позволяет экономить ресурсы. Буферную ёмкость несложно установить своими руками, для чего можно купить готовое изделие в торговой сети или же изготовить накопительный бак самостоятельно. В любом случае потраченные средства окупаются в короткий срок, что позволяет советовать установку теплоаккумуляторов как с целью энергосбережения, так и для защиты отопительных агрегатов от перегрева.

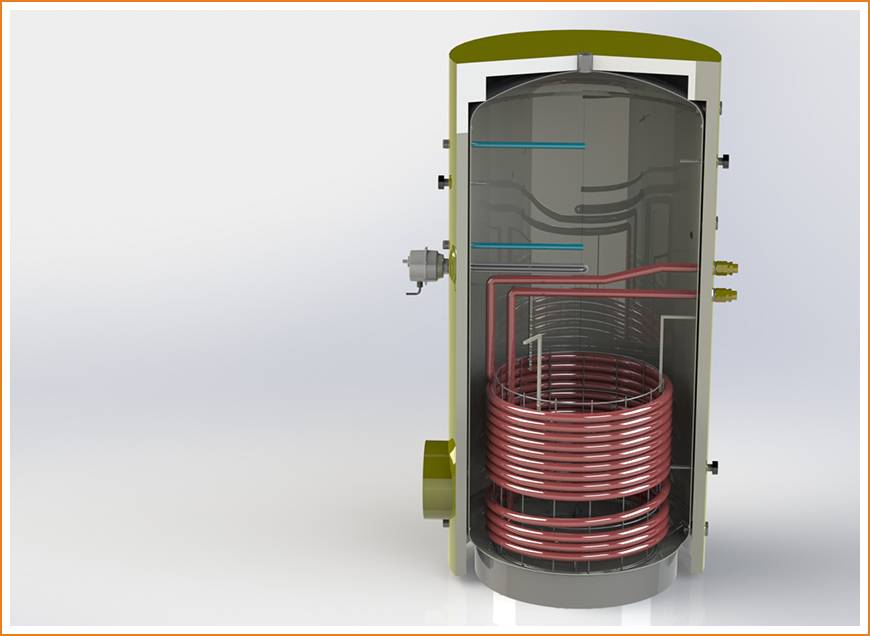

Особенности внутреннего и внешнего устройства

Теплоаккумулятор представляет собой резервуар в форме вертикального цилиндра, сделанный из черной или нержавеющей листовой стали высокой прочности.

На внутренней поверхности прибора имеется слой бакелитового лака. Он предохраняет буферную емкость от агрессивного влияния технической горячей воды, слабых растворов солей и концентрированных кислот. На внешнюю сторону агрегата наносится порошковая краска, стойкая к высоким термическим нагрузкам.

Объем бака варьируется от 100 до нескольких тысяч литров. Самые вместительные модели имеют крупные линейные размеры, затрудняющие размещение оборудования в ограниченном пространстве домашней котельной

Внешняя теплоизоляция изготовляется из вторично-вспененного пенополиуретана. Толщина предохранительного слоя составляет около 10 см. Материал имеет специфическое сложное плетение и внутреннее поливинилхлоридное покрытие.

Такая конфигурация не дает частичкам грязи и мелкого мусора скапливаться между волокнами, обеспечивает высокий уровень водонепроницаемости и повышает общую износостойкость теплоизолятора.

Теплоизолятор не всегда входит в комплект теплоаккумулятора. Иногда его приходится покупать отдельно, а потом самостоятельно монтировать на агрегат

Поверхность защитного слоя закрывается чехлом из кожзаменителя хорошего качества. Благодаря этим условиям вода в буферной емкости остывает гораздо медленнее, а уровень общей теплопотери всей системы существенно снижается.

Для чего нужны топливные аккумуляторы?

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

• Простые – не имеющие внутри дополнительных узлов.
• Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Практические рекомендации специалистов

Исходя из опыта специалистов, которые неоднократно изготавливали тепловой аккумулятор для котла своими руками, были выделены некоторые рекомендации, упрощающие и удешевляющие сборку оборудования:

• Заводской змеевик можно заменить гофрированным шлангом из металла.
• Чтобы избавиться от работ со сварочным агрегатом, можно использовать ёмкости из огнеупорного пластика. Чтобы пластмассовые баки не утратили свою форму, их помещают в решетчатый каркас.
• Компактные теплоаккумулирующие устройства можно устанавливать в системе тёплых полов.
• Для больших помещений лучше использовать заводские устройства расчёт мощности, которых производился опытными специалистами.

В процессе выбора готового теплового аккумулятора для любых типов котлов желательно обратить внимание на наличие нужного количества патрубков. От этого напрямую зависит возможность подключения устройства в систему горячего водоснабжения или тёплых полов, а также использование альтернативных нагревательных устройств, таких как солнечные коллекторы

Собрать теплоаккумулятор самостоятельно сможет практически каждый. Для этого не нужно покупать дорогостоящие запчасти. Простейшая модель состоит из материалов, которые могут пылиться в гараже или на даче. Но если есть сомнения в собственных силах, то всегда можно приобрести готовое изделие, тем более что цена теплоаккумулятора доступна людям с любым бюджетом.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

• Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
• Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
• Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
• Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
• Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

 Тепловой аккумулятор в доме с периодической топкой

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Есть возможность сэкономить немного тепла, выработанного котлом? Тогда точно не стоит от нее отказываться. Для работы котла, так сказать, «впрок» человечество давно и весьма удачно придумало теплоаккумулятор. Это устройство, которое собирает излишки тепловой энергии отопительного котла и придерживает его до подходящего момента. Подробнее об этом устройстве, а также о его плюсах и минусах вы можете прочитать в нашей статье по выбору теплоаккумулятора для котла. Но, как вы сами можете понимать, стоит такое удовольствие недешево – около 40 000 рублей и более за модель объемом 200 литров. А если вам необходимо устройство пообъемнее? Не каждый способен выложить такую кругленькую сумму, особенно, если вы вполне можете сделать это устройство самостоятельно. Так за чем же дело стало? Поехали!
