Сравнительный обзор систем вентиляции и кондиционирования воздуха

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Виды систем вентиляции

Для человека, который далёк от систем воздуховодов и вентиляции, трудно сразу разобраться с разновидностями системы вентиляции и кондиционирования. Рассмотрим системы вентиляции, подразделяемые по объектам применения:

  1. Промышленная вентиляция.
  2. Вентиляция крупных торговых центров.
  3. Бытовая домашняя вентиляция.

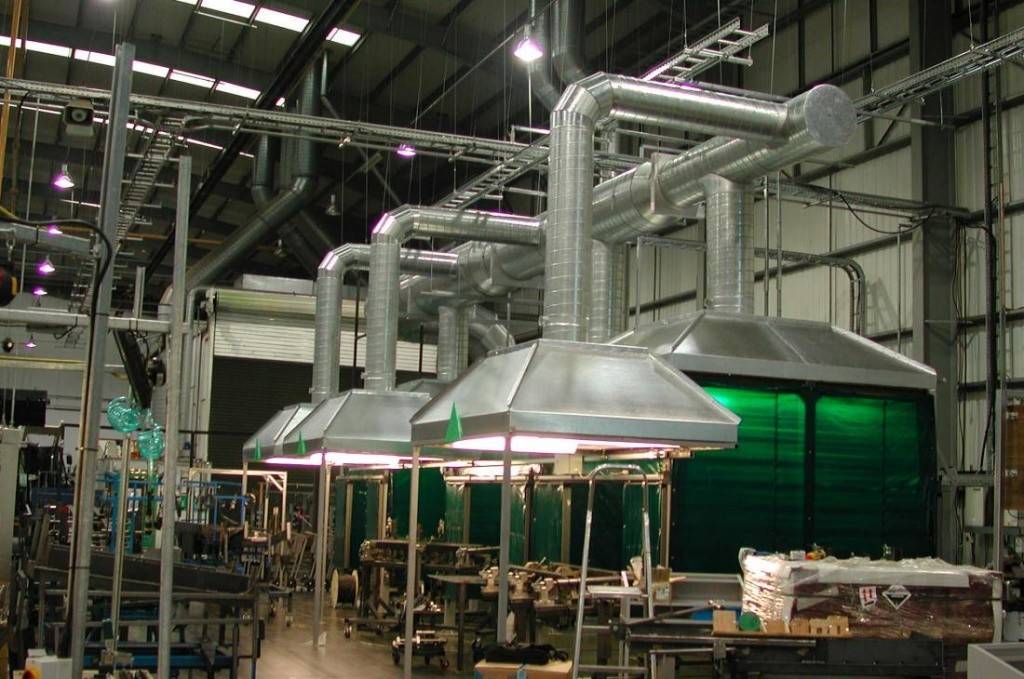

Промышленная вентиляция

Такие системы применяются на крупных производственных объектах, цехах и больших поточных линиях производства, не терпящих промедлений, а также остановок. Главными требованиями к промышленным системам вентиляции является:

  • высокая степень надёжности работы;
  • мощность, обеспечивающая заданный уровень объёмов производства и выпускаемой продукции;
  • ремонтопригодность системы, обеспечивающая возможность частичного вывода из работы узлов и бесперебойности общей системы.

По назначению вентиляция бывает:

  • аварийная вентиляция;
  • вытяжная;
  • охлаждения/подогрева воздуха;
  • приточная.

На производстве монтаж систем вентиляции и кондиционирования осуществляется согласно раннее разработанному проекту. В свою очередь, проект зависит от назначения производственных площадей и ориентированности на тот или иной технологический процесс.

Промышленная вентиляция выполняет удаление загрязняющих веществ, газов от мест непосредственно их выделяющих, а также обеспечивает приток, охлаждение и обогрев воздуха в местах повышенных или пониженных температур.

Помимо внутрицехового использования, промышленная вентиляция устанавливается в помещениях с высокопроизводительным серверным оборудованием. Из-за высокой степени выделяемого в окружающею среду тепла от микропроцессорного оборудования серверов, существует потребность в мощном и бесперебойном охлаждении. В таком комплексе используется мощная система кондиционирования оттока тепловых масс. Бесперебойность системы охлаждения обеспечивается своевременным производством обслуживания вентиляции и кондиционирования.

Офисная вентиляция

Крупным офисам жарких городов не обойтись без кондиционирования воздуха. Система охлаждения здесь похожа на системы, применяемые в промышленности. Отличием является более разветвленная сеть воздуховодов офисных помещений.

Мощную побуждающую систему притока кислорода, систему отвода тепла от кондиционерной установки располагают на крыше. Вентиляция и кондиционирование офисных помещений требует своевременного обслуживания, заключающегося в замене очистных приборов.

Применимо к офисам существует несколько вариантов систем кондиционирования.

  1. Сплит системы – стандартный кондиционер.
  2. Мульти системы – работа одного уличного блока на несколько внутренних.
  3. Системы притока воздуха с функцией охлаждения кислорода.

Офисные здания в больших городах подразумевают современные остекленные фасады. Сплит и мульти системы могут визуально испортить вид фасадов зданий, существенно затруднят монтаж уличного блока охладителя. В таких зданиях применяются комплексные системы вентиляции отопления и кондиционирования.

В средних (малых) зданиях контор экономически выгоднее использовать отдельные кондиционеры с двумя блоками (конденсатор, испаритель). Их обслуживание заключается в ежегодной сезонной прочистке внутренних очистных фильтров, контроле давления и объёма хладагента в закрытой контурной системе.

Стоит отметить, что вентиляция и кондиционирование воздуха – две отличающиеся по технологии и назначению системы. Установка стандартного кондиционера обеспечит охлаждение в помещении кислорода. Но такая система не производит притока свежего воздуха.

Для этого существует приточная вентиляция. Совсем не обязательна установка принудительной приточной системы. Применительно к средним и малым офисам подойдёт естественное проветривание помещения посредством регулировки потока воздушных масс открытием и закрытием оконных рам.

Бытовые установки

В бытовом применении приборов кондиционирования и вентиляции помещений лидирующие позиции занимают:

  • обыкновенные кондиционеры с двумя блоками;
  • сопряжённые с одним испарителем несколько внутрикомнатных установок;
  • системы принудительной вентиляции: форточные вентиляторы, бризеры с высоким уровнем очистки наружного воздуха.

Описание приточной системы

Основная задача этого типа вентиляции — обеспечивать подачу свежего воздуха в комнату. Чтобы оборудование могло оптимально выполнять свои функции, сложные модели оснащают дополнительными элементами, которые отвечают за очистку и увлажнение.

Основной недостаток — отсутствие возможности забора воздуха. Поэтому помещение не может на 100% наполниться обновленными воздушными массами.

Принцип действия и строение конструкции

Стандартная система включает в себя вентилятор, который крепится в фрамуге окна. Он обеспечивает приток свежего воздуха в помещении. В последнем повышается концентрация газов. Поэтому для отработанного воздуха не остается места и он покидает помещение через специальные вытяжные отверстия.

Ключевая составляющая системы — приточный вентилятор. Его основные параметры — мощность, эффективность подачи воздуха и давление в рабочей зоне. От длины и сложности каналов прямо зависят и требования к техническим характеристикам вентилятора.

Помимо этого прибора, система состоит из следующих элементов:

  • решетки;
  • клапаны;
  • воздуховоды;
  • распределители;
  • фильтры;
  • нагреватели.

Фильтры отвечают за устранение из воздуха, который прибывает, механических частиц: пыли, насекомых, мусора и др. Могут обеспечивать грубую, тонкую и очень тонкую очистку. В зависимости от особенностей работы, делятся на электростатичные, сухие и влажные.
Необходимо предупредить контакт воздушных каналов с посторонними предметами и влагой. Поэтому не обойтись без специального накрытия

Нагреватели или калориферы отвечают за повышение температуры входящего воздуха. Они бывают водяного и электрического типа. Первые работают на базе системы отопления дома. Источник питания вторых — электрическая сеть.

Что касается дополнительных элементов, то ими могут быть:

  • элементы, уменьшающие уровень шума;
  • осушители;
  • рекуператоры;
  • увлажнители;
  • средства автоматизации работы системы;
  • и прочие.

Приемник воздуха должен находится в чистом месте, которое защищено от попадания пыли. Вблизи этого конструктивного элемента должна размещаться приточная камера.

Где применяется такой способ?

Механический тип организации притока используется как для жилых, так для промышленных объектов. Отвечает за целое помещение или только за отдельную его часть, например, рабочее место на производстве. Обеспечивает попадание воздуха с оптимальной температурой.

А также создает специальные чистые зоны, даже если в других помещениях повышенный уровень токсичных веществ. Может сочетаться с вытяжной и естественной системами вентиляции.

Подробнее о том, как правильно обустроить приточную систему вентиляции читайте в этом материале.

Приточная система довольно компактная и практически бесшумна в работе. Отличается простотой монтажа и обслуживания

Что входит в проект

Готовый проект инженерных сетей, передаваемый заказчику, включает комплект из нескольких документов:

  • титульный лист;
  • комплект необходимых сертификатов, лицензий и иных разрешительных документов на выполнение проектирования и монтажа;
  • ТЗ;
  • пояснительная записка, включающая пять базовых разделов:
    • технические решения, предлагаемые для вентсистем и систем кондиционирования;
    • планируемый расход тепла, воздуха и потребная электрическая мощность (установочная) монтируемого вентиляционного оборудования и устройств кондиционирования;
    • параметры вентсистемы (энергопотребление, габаритные размеры, акустические данные по воздуху);
    • таблицы расчётов воздуха(по каждому помещению) воздухообмена;
    • расчёт необходимого оборудования по кондиционированию для обустройства системы с учётом требований производителя последнего.

В комплект входят следующие схемы:

  • размещения в венткамерах основного оборудования системы вентиляции;
  • расположения пультов и распределителей воздуха;
  • расположение вентиляционных магистралей, воздуховодов, иных элементов;
  • комплект схем (аксонометрия).

Прилагается спецификация на устанавливаемое оборудование.

Классификации систем вентиляции по разным признакам

Системы воздухообмена подразделяются на разные виды по нескольким признакам:

Признак классификацииПодвиды
По организации перемещения воздушных потоковМеханическая
Естественная
По функциональному назначениюВытяжная
Приточная
Приточно-вытяжная
По области обслуживанияОбщеобменная
Местная
По конструкцииКанальная
Бесканальная

Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.

Рассмотрим перечисленные типы вентсистем подробнее.

Общая информация

Начнем с главного: для чего необходимо кондиционирование помещений и вентиляция воздуха?

Кондиционирование необходимо для обеспечения комфортного микроклимата в помещении. Современное оборудование для кондиционирования воздуха используется для охлаждения или нагрева.

Вентиляция необходима для обновления воздуха в помещении и улучшения его качества.

По отдельности вентиляция и кондиционер работают хорошо, но недостаточно эффективно. Их необходимо объединить в единую систему, если вы хотите добиться экономичного потребления электроэнергии и сохранения ресурсов.

Чтобы обеспечить вентиляцию и кондиционирование воздуха, необходимо обеспечить следующие условия:

  • охлаждение или нагрев воздуха;

  • вывод отработанного воздуха;

  • приток свежего воздуха.

На первый взгляд, самый простой вариант — включить обычный кондиционер и периодически открывать окно для проветривания. Это действительно работает, но только в том случае, если во время проветривания кондиционер будет выключен и в помещении будет находиться один-два человека.

Как вы понимаете, это не самый эффективный способ обеспечения необходимых условий. Особенно в том случае, если это промышленное или офисное помещение. Необходимо использовать более продвинутые системы, в которых вентиляция и кондиционирование работают попеременно, при этом эффективно справляются с охлаждением и вентиляцией воздуха.

Давайте подробнее остановимся на типах вентиляции и кондиционирования.

Вентиляция

Вентиляция может быть естественной и принудительной.

Естественная вентиляция осуществляется за счет естественного притока и вывода воздуха. Например, через открытое окно или через систему естественной вентиляции. Про открытые окна мы уже рассказывали ранее. Этот вариант удобен только в домашних условиях, и то лишь при соблюдении правил.

Что касается системы естественной вентиляции, то зачастую одна организовывается по простому принципу. Есть два канала (воздуховода), один конец каналов выводится в помещение, а другой — на улицу. Благодаря законам физики воздух естественным образом циркулирует по каналам, обновляясь и помещении. Такая система проста, но не очень эффективна. Особенно в промышленных условиях, где необходимо выводить большие потоки воздуха.

Принудительная вентиляция работает за счет системы вытяжек и вентиляторов. Это электрическая, хорошо настраиваемая система. Ее можно установить в любом удобном месте, а также подобрать оптимальный режим, при котором воздух будет обновляться с достаточной скоростью, не мешая работать кондиционеру. Самый простой пример принудительной вентиляции — это электрическая вытяжка на кухне, которая располагается над плитой.

Кондиционирование

Существует множество систем кондиционирования воздуха. В контексте темы нашей статьи их можно разделить на две категории: независимые и связанные с вентиляционной системой.

Независимые кондиционеры устанавливаются отдельно от вентиляции, не объединяются с ней в единую систему. Такие кондиционеры могут использоваться сами по себе. Самый яркий пример независимого кондиционера — это бытовая сплит-система, которую часто можно встретить в квартирах. Такие аппараты недороги и просты в эксплуатации. Их можно использовать в жилых помещениях в связке с естественной или принудительной вентиляцией.

Кондиционеры, связанные с вентиляцией в единую систему чаще всего используются на производствах, в торговых центрах и других местах большого скопления людей. В этом случае используется кондиционер, который подключен к системе воздуховодов вентиляции. В этой связке они могут работать попеременно или одновременно, но с сохранением тепла/прохлады в помещении при одновременном обновлении воздуха. Это сложное и дорогое оборудование.

Вытяжная вентиляция

Это система является полной противоположностью приточной. Она устанавливается с целью выведения загрязненного воздуха из помещений. Она бывает целостного и собирательного типа.

Эвакуационный тип вентиляционной системы в основном устанавливается в квартирах. Он способствует выведению воздуха после его отработки и подогрева. Решетки-вытяжки крепятся вверху комнат. Приток свежего воздуха осуществляется извне через разъемы. Система предназначена для полной блокировки загрязненного воздуха. Особая роль отводится вентилятору. Благодаря его мощности система работает более эффективно. Такие приборы могут иметь низкое (до 50 м/с), среднее (до 80 м/с) и высокое давление (до 200 м/с).

Эта вентиляционная система оснащена такими основными элементами:

  1. Шкафами вытяжными. Они предназначены для уборки влажного и теплого воздуха, тяжелых газов и пыли.
  2. Отсосами. Способствуют устранению вредных веществ. Бесшумны.
  3. Зонтами вытяжными. Выводят вещества, находящиеся вверху.
  4. Вытяжными панелями. Устанавливаются в местах проведения сварочных работ.
  5. Отсосами бортовыми. Работают на больших и габаритных объектах. Небольшого диаметра, устанавливаются за пределами объектов.

Особенности эксплуатации такого вида систем.

Такая система применяется в том случае, если помещение не сильно загрязнено. Она устанавливается в складских помещениях, супермаркетах, спортивных залах, учреждениях здравоохранения, квартирах и жилых домах. Устанавливается также при наличии вентиляций естественного и приточного типов. Имеет как локальное действие, так и в общем выводит отработанные массы. Если воздух в помещении содержит большое количество агрессивного вещества, тогда необходимо выбрать вариант с применением антикоррозийного покрытия.

Преимущества и недостатки вентиляционных систем, виды вентиляции

У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:

Вид системыПлюсыМинусы
ЕстественнаяНе требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха.Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает.
МеханическаяПолностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение.На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании.
ПриточнаяИмеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу.Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта.
ВытяжнаяПозволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается.Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания.
Приточно-вытяжнаяКачественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании.Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления.

2 Классификация систем вентиляции

Системы вентиляции классифицируются по следующим основным признакам:

  • по способу перемещения воздуха — естественная или искусственная (механическая) система вентиляции;
  • по назначению — приточная или вытяжная;
  • по зоне обслуживания — местная или общеобменная;
  • по конструктивному исполнению — наборная или моноблочная.

2.1 Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену  приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

2.2 Приточная и вытяжная вентиляция

Приточная система служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке — очистке, нагреванию, увлажнению. Вытяжная система удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».

В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы. А также удаляется из данного помещения наружу или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

2.3 Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются как конструктор из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы эти могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Процесс кондиционирования воздуха

Даже в теплое время года проблематично осуществить простой обмен воздуха без применения специальных приборов. Поэтому целесообразно использовать дополнительное оборудование.

Летом воздух увлажненный и теплый. Кондиционирование обеспечит ему очистку и установление более низкой температуры. Например, подойдут сплит-системы, промышленные кондиционеры и чиллер-фанкойл.

Зато в холодное время года воздух морозный и менее влажный. Естественно, не забывайте о фильтрации. Однако еще нужно подогревать и увлажнять воздух, с чем успешно справляется калорифер, гарантируя повышение температуры до комфортного уровня.

Процесс этот часто обеспечивается за счет смешивания: холодные потоки сочетаются с теплыми. Воздух охлаждается в специальных камерах за счет попадания небольших капель воды.

Есть еще и помещения, которые требуют особого подхода к организации вентиляции. К примеру, в спортивных залах с бассейнами постоянно испаряется вода, повышая уровень влажности.

С бассейнов испаряется вода, которая конденсируется на стенах и потолке помещения. Правильная вентиляция позволяет предупредить чрезмерную влажность

Решить такие проблемы предназначены осушители. Недостаток последних — отсутствие вентиляции. Воздух остается в помещении, но уменьшается уровень влаги. Поэтому падает концентрация кислорода, что отрицательно сказывается на самочувствии людей.

Как можно классифицировать системы промышленной вентиляции

Системы промышленной вентиляции можно классифицировать по трем признакам.

По принципу работы: естественные и механические.

Естественные функционируют за счет разницы давления и температуры снаружи и внутри помещений. Для подачи чистого и отвода отработанного воздуха используют систему вентиляционных отверстий. Воздухообмен регулируют с помощью задвижек или форточек.

Такие системы не требуют больших финансовых вложений, но они малоэффективны, зависят от внешних факторов (времени года, давления) и подходят только для производств, где нет выброса вредных веществ. Фактически с их помощью можно контролировать только температуру и влажность в помещениях.

Механические или принудительные системы промышленной вентиляции работают с помощью специального оборудования и не зависят от внешних факторов. Их можно использовать на любых производствах. У систем больший радиус действия, они улавливают вредные вещества в местах выброса, не допуская распространения, и могут не только очищать воздух, но и подогревать, увлажнять или осушать его.

Механические системы промышленной вентиляции по решаемым задачам делят на общеобменные и местные.

Общеобменные осуществляют воздухообмен во всем помещении. Они удобны, если в цехах нет фиксированных рабочих мест или вредные для здоровья вещества в небольшой концентрации равномерно занимают все пространство.

Местные системы промышленной вентиляции выполняют воздухообмен на отдельных участках производственного помещения. Они эффективны, если имеются точечные очаги выбросов вредных веществ, распространение которых недопустимо.

Механические системы промышленной вентиляции по используемой технологии и принципу подачи воздуха делят еще на три вида: приточные, вытяжные и приточно-вытяжные.

Особенности приточной промышленной вентиляции

При использовании приточной вентиляции воздухообмен обеспечивается за счет нагнетания чистого воздуха в помещения, а отток выполняется естественным образом за счет разницы давлений в помещении и вне его. Такие системы подходят для производств без выделения вредных веществ или при выделении их в малом количестве.

Особенности вытяжной промышленной вентиляции

В этом случае обеспечивается принудительный отвод загрязненного воздуха из помещений. Приток воздуха выполняется естественным путем в результате падения давления в вентилируемом помещении.

Эти системы оптимальны для очистки воздуха от высокотоксичных веществ и удобны для удаления лишней влаги, углекислого газа или неприятных запахов, но их помощью нельзя регулировать параметры поступающего воздуха.

Особенности приточно-вытяжной промышленной вентиляции

При использовании таких систем приток и вытяжка воздуха выполняются принудительно. В результате обеспечивается качественный и эффективный воздухообмен с очисткой воздуха и регулированием его температуры и влажности. При этом могут быть реализованы две схемы распределения воздуха: перемешивание или вытеснение.

При перемешивании чистый воздух подается в помещение с верхних точек, перемешивается с отработанным и выводится через воздухораспределительные решетки.

При вытеснении снизу подается чистый воздух, вытесняет отработанный и удаляется через воздухораспределительные решетки.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

  1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
  2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
  3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
  4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
  5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

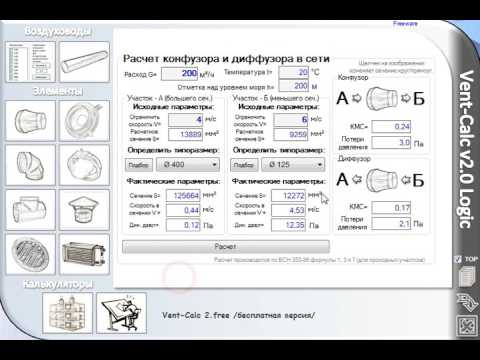

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
