Как подключить встроенный газовый духовой шкаф: подробный инструктаж с полезными советами

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки
Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально
Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу
Рис. 23. Схема крепления духовки к корпусу тумбы
Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

  • необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
  • Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
  • Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Как правильно выбрать духовой шкаф

Прежде чем переходить к выбору шкафа, необходимо знать следующее. Духовые шкафы по своему конструктивному предназначению делятся на две группы: зависимые и независимые. Первые, как правило, зависят от варочной панели, поэтому установка такого оборудования происходит по классической схеме – сверху варочная панель, а под ней духовка. Независимая духовка в свою очередь может быть установлена в любом пригодном для пользователя месте. Поэтому сегодня именно такой тип оборудования становится популярнее.


Духовой шкаф независим от варочной панели и может быть установлен в любом удобном месте

Газовые шкафы экономичным тем, что они потребляют намного меньше ресурсов, чем их электрические собратья. Такие устройства весьма удобно устанавливать в квартирах, а вот в жилых домах не всегда есть возможность пользоваться газом. Но и здесь есть выход – газовые баллоны, которые также позволяют существенно экономить электроэнергию в доме. Выбирая устройство для кухни, стоит, прежде всего, опираться на собственные предпочтения. Необходимо определиться с наличием определенных функций, которым сможет похвастаться газовый духовой шкаф.

Установка варочной панели Москва — 100% качественный монтаж!

Установить варочную панель можно самостоятельно, если предварительно ознакомиться с инструкцией

Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей

Очень важно правильно определить размеры будущего проема

Установка варочной панели своими руками

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Как понять что цепь бензопилы затупилась и пора затачивать: признаки

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

  • кривые спилы;
  • большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
  • увеличенный расход топлива.

Есть и другие признаки затупления цепи:

  • скорость работы инструмента снизилась;
  • образуются неровные и острые опилки;
  • необходимо прикладывать большие усилия для распила древесины;
  • цепь растянулась или стала провисать.

Подключение к электросети

Встраиваемые духовые шкафы отличаются высоким энергопотреблением, что предполагает прокладку дополнительного кабеля с увеличенным сечением. Оптимальным вариантом для большинства моделей будет жила на 2,5-4 мм.

Техника такого плана работает, как правило, с заземлением, где токоведущий кабель отводят к отдельному автомату. Последний должен иметь запас по мощности как минимум в 10%. Если монтаж происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.

Духовой шкаф нельзя подключать в обычную розетку

В частном секторе допускается подключение к специальным розеткам (европейского типа на три контакта), но только в том случае, если местная проводка имеет достаточно большое сечение. Если провода идут от распределительной коробки, а в качестве приёмника используется обычная розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.

Маркировка кабеля:

  • зелёный – земля;
  • коричневый – фаза;
  • голубой – ноль.

Клеммы (литеры на контактах):

  • РЕ – земля;
  • L – фаза;
  • N – ноль.

Нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку. При выборе второго способа подключения вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши.

Этапы

Достаточно одной маленькой оплошности, чтобы произошла утечка газа, которая сама по себе очень опасна. Поэтому тем, кто хочет подключить духовой шкаф самостоятельно следует быть очень осторожными и точно следовать инструкции.

Сам процесс подключения можно поделить на несколько этапов:

  • подключение электрических составляющих;
  • подключение к газопроводу;
  • встраивание оборудования в гарнитур;
  • финальная проверка.

Подключение к сети

Не все знают, зачем подключить к сети газовый шкаф, ведь он работает на газу, а не на электричестве. Но в современную печь или плиту встроено много электрических компонентов, существенно облегчающих работу на кухне. Это может быть гриль, панель управления, вентилятор или простой электрический розжиг. Поэтому без подключения к сети не обойтись.

Все что нужно — просто подключить духовой шкаф и панель к розетке. Их нужно располагать как можно ближе к ней, чтобы можно было обойтись без удлинителей, которые часто вызывают короткое замыкание.

Подключение к газопроводу

Это самый важный и сложный этап. Чтобы правильно подключить плиту и духовку необходимо использовать две ветки подключения с разными кранами прекращения подачи газа. Нужно, чтобы именно газовый кран был первым соединением на резьбе газопровода. При этом не должно быть разветвления с последующей установкой второго крана при резьбовом соединении.

Если нужно отдельно подключить духовой шкаф и плиту — вызовите газосварщика. Дополнительный газовый кран устанавливается с помощью сварки.

Чтобы соединить плиту с газопроводом можно использовать гибкий сильфонный шланг или негибкое соединение (стальную или медную трубу). Первый вариант отличается удобством, а второй надежностью, но подходит, только если оборудование установлено в непосредственной близости от газопровода.

Встраивание оборудования в гарнитур

Большинство предпочтет установить газовую плиту и шкаф вместе — друг над другом. Но это необязательно — их также можно расположить на расстоянии или вообще в разных концах комнаты.

У каждого из этих вариантов свои преимущества. Первый экономит полезную площадь, что очень актуально для небольших кухонь.

Во втором случае можно установить духовой шкаф выше, чем принято — например, на уровне пояса. Это не очень привычно, зато делает готовку более комфортной. Так легче контролировать приготовление, а также доставать противень из духовки не наклоняясь и не присаживаясь на корточки. Более удобной становится и мойка духовки. Но этот вариант подойдет только для просторных кухонь.

Более распространенный способ — зависимый монтаж, где оба аппарата устанавливают вместе.

Панель с духовкой размещают в своих нишах — это легко сделать самостоятельно даже без опыта. С помощью саморезов или шурупов, которые идут в комплектах к оборудованию его прочно фиксируют на своих местах. Для этого лучше использовать шуруповерт, но подойдет и обычная отвертка.

Полезные рекомендации

Если в доме нет проблем с электричеством, то можно обойтись без заземления, но в некоторых зданиях оно обязательно.

В конце еще несколько рекомендаций от мастеров:

  1. Если шнур питания очень длинный, но имеет литой разъем, не стоит обрезать его. Эта деталь имеет гарантию.
  2. Если вилка разборная, можно ее поменять.
  3. Из-за повышенного тепла от прибора нельзя ставить технику рядом с раковиной и обеденным столом.

Как правильно проверить работоспособность техники

И заключительный этап установки любой печи — это проверка ее работы и первый запуск. Нужно просто подключить духовку по инструкции и убедиться, что все работает. Запускать технику нужно на полную мощность. На датчике указывают температуру и ждут, пока сгорит заводская смазка изнутри духовки. Скорее всего, пойдет дым. Не нужно бояться, это часто бывает при первом запуске. Печь готова к использованию.

Как подключить встроенную духовку: особенности установки электрического духового шкафа

С установкой электрического духового шкафа дела обстоят немного легче – здесь нет газовых шлангов, и бояться практически нечего. Но это еще не означает, что можно расслабиться и не соблюдать правила электробезопасности. Здесь как раз все наоборот, и неправильно подсоединенная электрическая духовка может доставить хозяевам массу проблем, самой серьезной из которых является замыкание и, как следствие, пожар. Обязательно делайте все правильно – в частности соблюдайте несколько бесхитростных правил.

  1. Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата. Естественно, провод должен быть цельным и не иметь никаких скруток, даже качественно спаянных.
  2. Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем – его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки. Как правило, это 16-20 ампер – если в паре с духовкой еще будет подсоединяться электрическая варочная панель, то автомат подбирается исходя из общей потребляемой мощности.
  3. Заземление – его наличие обязательно. Именно от заземления зависит безопасность эксплуатации электрической духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают – как правило, в старых постройках заземление попросту отсутствует. Его придется сделать самостоятельно, протянув дополнительную жилу провода к общему щитку в подъезде и подключив ее к любому металлическому элементу.

Установка электрического духового шкафа фото

А во всем остальном установка и подключение электрического духового шкафа ничем не отличается от монтажа газового. Единственное, что дополнительно здесь понадобится сделать, так это оборудовать провод духовки вилкой – здесь все очень просто. Кабель имеет три жилы, одна из которых является заземлением – как правило, это желтый или зеленый провод. Их необходимо подсоединить к заземляющей клемме. Остальные два провода прикручиваются к двум другим клеммам вилки – какой и куда без разницы. Контакты нужно обжимать сильно, дабы они не грелись и изоляция проводов не оплавлялась – это, опять же, может привести к короткому замыканию.

И завершающим этапом установки любой духовки является проверка ее работоспособности и первый холостой запуск. Просто включаем духовку согласно инструкции, проверяем сначала индикацию, потом нагрев, а когда убедитесь, что все тэны или конфорки работают, запускаем ее на полную мощность. На термометре задаем температуру 150 градусов и выжигаем заводскую смазку внутри духового шкафа. Возможно, а вернее наверняка, из нее повалит дым. Пугаться не нужно, для этого и существует понятие первого пуска – после того, как дым перестанет идти, духовкой можно будет полноценно пользоваться.

Как подключить встроенную духовку фото

В принципе, все. Теперь дело за вами. Единственное, что еще скажу, так это о том, что если вы не уверены в своих силах, то за эту работу лучше не браться. А в остальном все довольно просто, и, по большому счету, бояться здесь нечего – особенно если вы на стадии ремонта позаботились о прокладке отдельной ветки электрического кабеля.

http://okuhne.net

Как встроить духовку в угол кухни?

Угловое размещение бытовой техники часто оправдывает себя как способ экономного расхода свободного пространства. Обычно угол на кухне как таковой является бесполезным участком, который занимают тумбы. Но если его обустроить духовкой, то освободится более эргономичное пространство в прямой и комфортной для применения линейке гарнитура. Итак, встроить духовку в угол можно двумя способами. Во-первых, это изначальный выбор модели, ориентированной на такой вариант размещения. В этом случае и варочная поверхность будет иметь угловую конструкцию. Технику можно также интегрировать или в коробе, или отдельно – так, чтобы корпус органично вошел в свободную ячейку между соседними предметами обстановки. Как раз второй вариант предполагает использование модульного короба. Данное решение выгодно тем, что оно позволяет устанавливать таким образом и стандартные модели духовки, конструкция которых не ориентируется на угловое размещение.

Как устанавливать духовой шкаф

После выбора типа прибора и конкретной модели, необходимо провести определенные подготовительные работы, перед тем, как приступить к установке встраиваемого духового шкафа своими руками

Особое внимание уделяется подготовке стен и мебели. Кухонную мебель и технику изготавливают по установленным шаблонам, поэтому покупку встраиваемой духовки можно отложить на завершающий этап ремонта

Чаще всего для установки в нишу подбирают духовой электрический шкаф 45 см шириной. Это стандартный размер прибора.

Место под установку духового шкафа необходимо предусмотреть еще на этапе планирования кухонного гарнитура

Что касается самой ниши, то необходимо позаботится об отсутствии перекосов. Неровная поверхность может повлечь за собой неравномерность распределение веса тяжелой техники. Ниша должна быть чуть больше размеров духового шкафа. Сзади духовки необходимо предусмотреть не менее 4 см, внизу – не меньше 9 см и по 5 см с каждого бока. Такие интервалы позволят избежать перегрева и деформации мебели и техники.

Заблаговременно, еще до установки кухонного гарнитура, необходимо определится с источником питания и, если это необходимо, заменить газовые трубы и краны входа или электропроводку.

Установка встроенной духовки: монтаж электрики

Установка встроенного электрического духового шкафа предполагает наличие надежной электропроводки и соответствующего автомата УЗО или хотя бы силовой розетки с заземлением, если ремонт был сделан давно и монтаж электрощита проблематичен. В выборе проводки предпочтительней должна быть медная с тремя жилами. Провода должны размещаться на высоте минимум 10 см, а сила тока должна составлять не меньше 40 ампер. Если есть отдельная проводка, то во избежание короткого замыкания следует убедиться в том, что она выдержит силу тока.

Подключение электрической части — наиболее важный и ответственный момент при монтаже духовки

Во время работы с электрикой следует соблюдать ряд правил:

  • недопустимо соединение проводов между собой путем скрутки;
  • нельзя напрямую соединять алюминиевый провод с медным;
  • для соединения проводов следует использовать специальные винтовые клеммники;
  • подключать проводку к электрощиту следует через отдельный автомат.

При установке электрического духового шкафа, встраиваемого своими руками, особое внимание следует обратить также на штекер. Современные модели, как правило, оснащены массивными, рассчитанными на высокое напряжение штекерными вилками

Недопустимо наличие брака, ржавчины или других повреждений на них.

Статья по теме:

Особенности монтажа. Подготовка к установке. Размеры посудомоек. Варианты монтажа. Технология установки встраиваемых ПММ.

Окончание монтажа предполагает соединение всех проводов и подключение устройства. Перед тем как пользоваться духовым шкафом, необходимо обязательно проверить его работу, что бы потом не пришлось проводить демонтаж оборудования. Проводка должна размещаться в специальном отверстии в нише, во избежание пережима провода и его деформации.

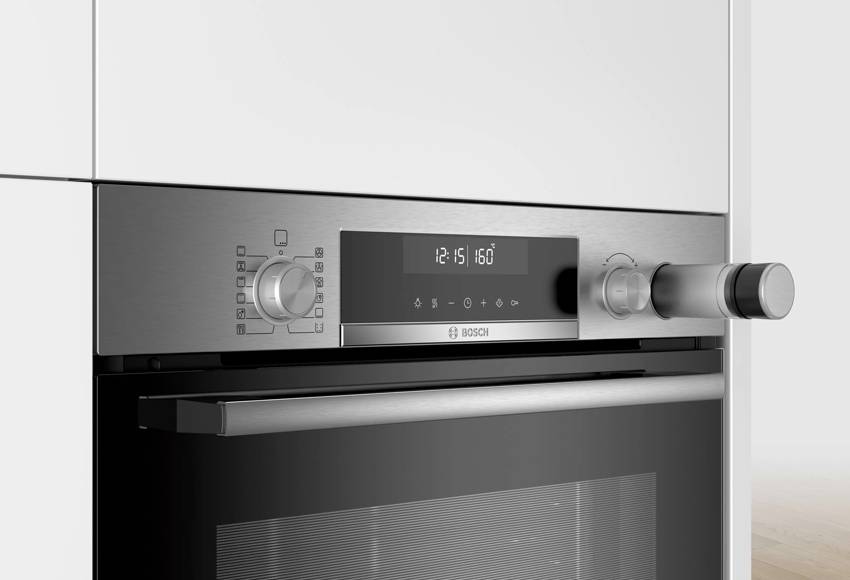

Особенности установки духовых шкафов Bosch и Electrolux

Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.

Отдельные производители могут указывать индивидуальные требования к установке их техники

Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.

Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.

Как встроить духовой шкаф: этапы

Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.

Подготовка инструмента и вспомогательных материалов

В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:

  • дрель с набором сверл и фрез;
  • отвертка или шуруповерт;
  • изолента;
  • стандартные соединительные клеммы для проводов;
  • нож;
  • вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.

Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.

Позаботьтесь о наличии розетки для подключения духового шкафа

Подготовка рабочего места

Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:

  • предусмотреть соответствующее отделение при заказе кухонного гарнитура;
  • приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
  • выделить подходящий отсек в уже имеющейся мебели;
  • внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.

О величине оставляемых зазоров речь шла ранее.

Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую

Установка

Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.

Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера

В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации

Подключение

Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:

  • напрямую;
  • через соединение вилка-розетка.

Маркировка кабелей электрической духовки

В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.

В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет

Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются

Следует избегать прямого контакта алюминия и меди

Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди. Профессионалы используют пайку или винтовые зажимы

Профессионалы используют пайку или винтовые зажимы.

Проверка работоспособности

Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.

После монтажа нужно обязательно запустить духовку

Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

  • до задней стенки духового шкафа – 40 мм;
  • до левой и правой стенки духовки — по 50 мм;
  • расстояние до дна духового шкафа – 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

  • Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ – 3*2,5.
  • В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ – 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Как включить газовую и электрическую духовку

Прежде всего ознакомьтесь с инструкцией по использованию вашей модели духовки.

Как зажечь газовую духовку

Если у вашей духовки нет функции электроподжига, то вам понадобится зажигалка или специальные длинные спички.

  • Поверните кран горелки
  • Зажгите спички или зажигалку и поднесите к отверстию горелки

Как включить электрическую духовку

  • Подключите электроплиту в сеть. Если вы делаете это в первый раз, то ознакомьтесь с нашей статьей Подключение электроплиты своими руками.
  • Поверните ручку терморегулятора и установите необходимую температуру.
  • Когда духовка нагрелась, поставьте противень с едой в духовку.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
