Разводка канализации в частном доме: составление схемы и проекта + этапы проведения работ

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Стоимость канализации – материалы и работа

Канализация обойдется дешевле за счет экономии на рабочей силе. Если использовать ПВХ и все комплектующие из пластика, то цену можно еще снизить. Качество пластика позволяет эксплуатировать его до 50 лет.

Важно! Использование керамических или металлических деталей сделает объект дороже

Советы по обустройству системы

Чтобы избежать неприятностей, не рекомендуется совмещать фановый отвод (канализационная вентиляция) с вентиляцией домашней – запахи будут проникать в помещение. Внимательно делают стыки деталей, которые укладывают в землю. Может понадобиться подушка из песка, чтобы грунт не проседал и не деформировал пластик. Рекомендуется аварийный сток, чтобы можно было прочистить систему.

Современные технологии предлагают биологические методы борьбы с запахами от септика – бактериальные препараты, которые добавляются в колодцы.

Рекомендации СНиП по укладке труб

СНиП «Внутренний водопровод и канализация» регулируют следующее:

1. Канализационные трубы должны располагаться горизонтально. В случае необходимости изменить направление труб, следует использовать специальные соединительные элементы.
2. Отводные трубопроводы присоединяются к стояку при помощи косых крестовин и тройников.

Присоединение отводных труб

Канализационные трубы могут проходить:• Открыто – в подвале и подсобных помещениях. При этом производится крепление к стенам зданий на специальных опорах;• Закрыто – под полом, скрыто в панелях и стенах сооружения, в специально оборудованных бороздах. Место прохода труб через перекрытия необходимо заделывать цементным раствором. Прокладка водоотводных магистралей не допускается под потолком, стенами или в полу жилых комнат, спален, кухонь и помещений, требующих особого санитарного режима. Напротив ревизий на стояках следует устанавливать люки. Канализационные трубы в уборной и туалете следует прокладывать над полом, предварительно выполнив гидроизоляцию.

Этап 3. Очистное устройство

Идеальным вариантом для загородного участка является септик – усовершенствованный аналог выгребной ямы, требующий минимальных расходов и усилий при эксплуатации. Более того, если оборудовать многокамерный септик, то очищенные стоки можно будет повторно использовать, скажем, для полива сада или огорода.

Септик РОСТОК

Есть большое количество моделей септиков, производимых как отечественными, так и зарубежными фирмами. У каждой имеются свои сильные и слабые стороны. Больше всего для дачи подходят септики «Росток Дачный» (стоимость – порядка 29 тысяч рублей) или «Микроб-600» (рассчитан на три-четыре человека, стоимость – 15 тысяч). Но при незначительном объеме системы целесообразнее самостоятельно построить септик.

Как устроен септик

Септик Росток Дачный Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.

Септик – это две (реже – три) емкости, сообщающиеся перепускными горловинами. Объем первой емкости больше, если сравнивать с остальными. Туда попадают выводимые из внутренней сети стоки. Характерно, что жидкость находится в каждой из емкостей определенное время, в течение которого постепенно очищается.

Устройство септика

В ходе фильтрации растворенные в жидкости газы поднимаются и выводятся наружу, в то время как твердые частицы оседают на дно и образуют так называемый активный ил. В этом иле живут анаэробные бактерии, которые расщепляют органику на отдельные химические элементы и не нуждаются в кислороде.

В верхней части первой емкости установлена труба, посредством которой очищенные стоки переливаются во вторую.

Процедура очистки повторяется два-три раза, затем жидкость попадает в последний резервуар, где установлена песчано-каменная фильтрационная «подушка». Через эту «подушку» жидкость попадает в почву.

Монтаж септика

Строительство септика

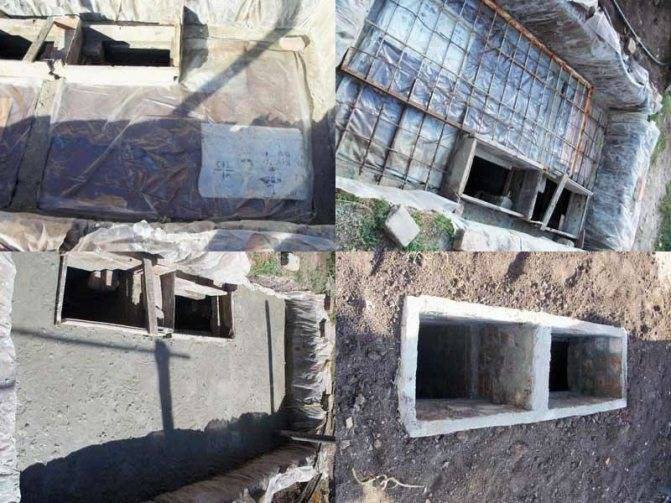

Бетонный септик своими руками Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.

Шаг 1. Вначале определяется нужная накопительная емкость прибора. В идеале она должна равняться 3-дневному объему сточных вод всех жильцов дома. Таким образом, если в доме живут три человека, то накопительная емкость должна составлять 1,8 кубометра.

Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.

Земляные работы

Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».

Шаг 4. Формируется опалубка. Доски или ДСП-листы надежно укрепляются, т. к. вес конструкции будет внушительным. В опалубке проделывается перепускное отверстие, для чего между стенками вставляется небольшая трубка из металла или пластика.

Опалубка для монолитного септика

Опалубка для монолитного септика

Шаг 5. Из железной арматуры формируется армирующий каркас. Пересекающиеся пруты связываются стальной проволокой

Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции

Шаг 6. Опалубка заливается бетонным раствором, причем это нужно сделать за один заход. В процессе заливки раствор обрабатывается вибробуром – это необходимо для того, чтобы заполнить весь объем, который ограничен опалубкой, и удалить пузырьки воздуха.

Бетонные стенки после снятия опалубки

Этапы обустройства перекрытия

Устройство перекрытия септика

Шаг 7. Перекрытие формируется из досок и металлических уголков, уложенных параллельно. Поверх уложенных элементов настилается пленка полиэтиленовая. Далее производится армирование металлической сеткой. Когда основание подготовлено, заливается слой бетона. Также перекрытие можно сформировать из готовых железобетонных плит, уложенных на стенки септика с зазором до 2 см.

Обустройство горловин камер септика

Шаг 8. Котлован засыпается песком и грунтом послойно. На поверхности остаются только вентиляционные трубы (высота над поверхностью грунта до 1,2 см) и крышки, защищающие горловины камер септика.

Гидроизоляция опалубки перед заливкой бетона

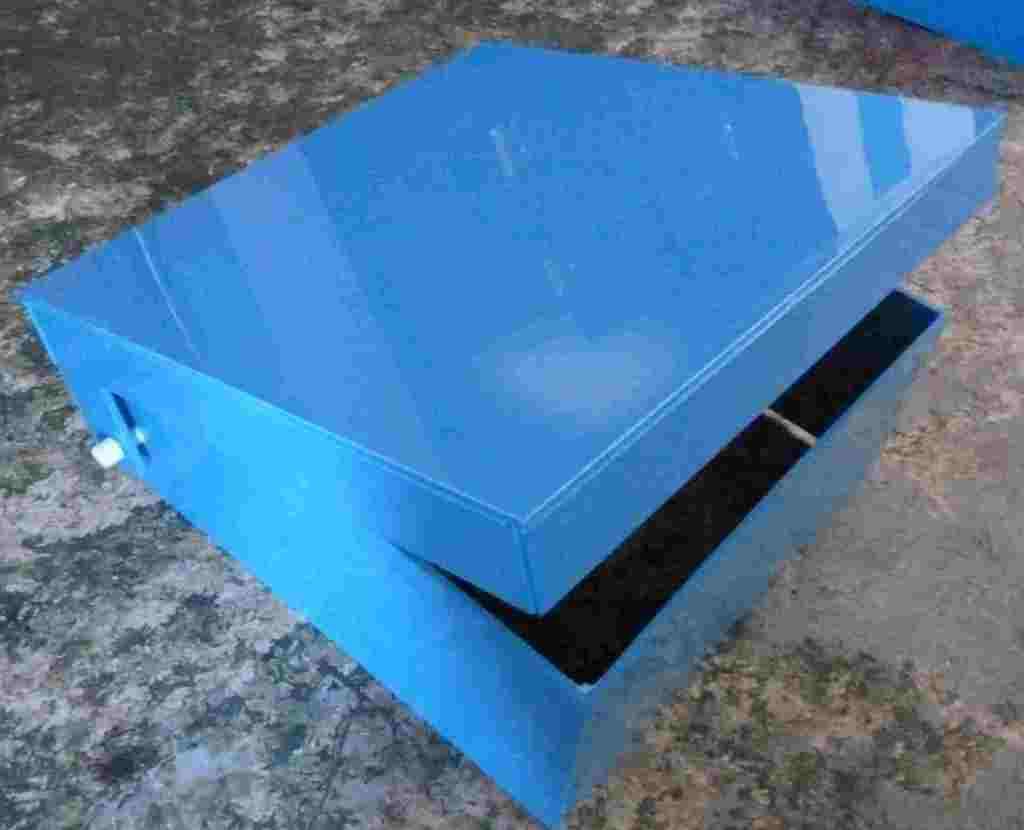

На готовую бетонную горловину необходимо надеть пластиковую крышку

Крышка для горловины септика

Крышка для горловины септика

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Устройство внутренней части системы

Общее устройство внутренней части системы имеет два основных элемента:

• первый — стояк, который обеспечивает соединение с наружной частью системы и вывод сточных вод из дома наружу;
• второй — горизонтальная часть системы (лежак), обеспечивающая разводку трубопроводов ко всем сантехническим приборам и устройствам.

Возможна как отдельная разводка труб канализации, соединяющая каждый прибор со стояком, так и создание одной горизонтальной трубы с подключенными к ней устройствами.

Второй вид монтажа используется чаще, так как он компактнее, требует меньшего количества материалов и элементов. Большое значение имеет количество этажей в доме, поскольку изменяется количество горизонтальных участков и увеличивается длина вертикального стояка. При этом, требования ко всем участкам и элементам сети едины и не зависят от этажности и прочих особенностей конфигурации дома. Разводка канализации выполняется по тем же правилам, меняется только общая протяженность трубопроводов и нагрузка на узел ввода наружной канализационной ветки в дом.

Определяющие элементы:

• высшая точка. Место перехода стояка в фановую трубу;
• низшая точка. Участок присоединения стояка к наружной горизонтальной части канализации.

Все пространство между этими точками занимает внутренняя часть канализационной сети. Как правило, верхняя точка находится сразу над участком присоединения к стояку тройника на верхнем этаже. Нижняя расположена либо в подвале, либо проходит через цоколь дома. При монтаже канализации своими руками всю рабочую часть труб приходится пролагать над перекрытиями с проходом сквозь пол.

Это существенно отличает методику монтажа от разводки канализации в квартире, где требуется только создание горизонтального участка, а стояк общий и не нуждается в сборке.  Кроме того, квартира имеет небольшую длину трубы, позволяющую устранять засоры или производить ремонтные работы без вмешательства в конструкцию вертикальной части системы. Близкое строение имеет канализация в одноэтажном частном доме, но и она обладает собственным, индивидуальным участком стояка. Основные принципы, правила устройства частной канализационной сети изложены в СНиП 02.04.01-85, которыми необходимо руководствоваться при проектировании или монтаже.

Канализация для частного дома, какую выбрать?

На выбор одной из вышеупомянутых систем канализации влияет множество факторов, к изучению которых необходимо подойти с особой скрупулёзностью, так как принятие нерационального решения может послужить образованию различных проблем. Итак, существуют следующие функциональные моменты, которые следует учесть:

Немаловажным является составление подробной схемы устройства всей канализационной системы, которая должна включать как внутренние, так и внешние развязки инженерных коммуникаций. Как правило, такую сложную конструктивную работу выполняют профессионалы, поскольку малейшая ошибка в плане может повлиять на целостность и бесперебойность функционирования всей системы. Ну, а выбор способов аккумуляции и отвода стоков достаточно велик, что позволяет подобрать наиболее оптимальный вариант соответствующий любым условиям эксплуатации и монтажа оборудования.

Схема разводки внутренних сетей

Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.

Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.

Составление схемы внутренней разводки

Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:

• Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
• Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
• Труба такого же размера используется для стояка.
• Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
• Не допускается сужения трубопровода по направлению к стояку.

• Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
• Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
• На стояке планируется установка ревизий, обратного клапана или фановой трубы.
• По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.

Как составить схему внутренних сетей?

Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:

Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.

• Выбирается место расположения стояка (или нескольких стояков при необходимости).
• Намечаются места установки сантехники.
• На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.

Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.

Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.

Сборка внутренних сетей

Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.

Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.

Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

Хитрости проектирования

При самостоятельном проектировании внутридомовой канализации важно не забывать о том, что требуется устанавливать ревизии ближе к изгибам. Во время эксплуатации канализационной системы на изгибах трубы часто образуются заторы, прочистить которые не всегда возможно с помощью химически средств

В таких случаях используются ревизионные окна, которые позволяют прочистить трубу специальным инструментом.

Избежать образования затора можно также сокращением количества изгибов. Именно для этого и необходимо предварительное проектирование. На данном этапе можно пересмотреть направление и количество примыканий, что позволит снизить возможность засорения.

При уменьшении угла поворота возможность образования затора снижается почти вдвое. Этот способ не предполагает экономии на материалах. Уменьшение угла поворота возможно при использовании дополнительных комплектующих.

Пример:

1. Вместо колена на 90 градусов, можно использовать 3 по 30 градусов, что увеличит радиус движения воды и снизит вероятность загрязнения.
2. При повороте на 120 градусов, можно использовать 1 колено, которое создаст острый угол. Или можно использовать 2 колена на 90 и 30 градусов. Это приносит увеличение затрат на покупку материалов, но тем самым уменьшает возможность образования аварийной ситуации в системе.

Проектирование является очень важным процессом, который требует повышенного внимания и ответственности. Но чтобы сделать работу правильно необходимо всего лишь придерживаться правил, которые были рассмотрены выше.

Как правильно провести внутреннюю канализацию в частном доме: монтаж своими руками

Внутренняя канализация представляет собой систему, находящуюся внутри зданий и сооружений и включающая приборы и трубопроводы, которые используют для сбора внутри дома и отведения использованной воды и бытовых отходов во внешнюю канализацию.

Сантехническими приборами являются ванны, раковины, мойки, писсуары, унитазы, трапы и душевые поддоны, а к системе трубопроводов относится звукоизоляция, вентиляционные стояки, коллекторы и подводки, ревизии для прочистки и запорная арматура на выпусках.

Как проложить внутреннюю канализацию для частного дома правильно, учитывая все необходимые требования? Монтаж внутренней канализации в частном доме выполняется с использованием пластиковых труб и уплотнительных резиновых колец для герметизации соединений раструбного типа. В желобок раструба устанавливается кольцо, после чего в него помещается конец трубы, имеющий гладкую поверхность. Облегчить соединение можно, если на срезе гладкого конца трубы выполнить фаску. Перемещать трубу прекращают в тот момент, когда отметка на гладкой поверхности трубы окажется на уровне раструба. Если вращение соединенных друг с другом частей осуществляется легко, значит, уплотнитель располагается правильно. Для устройства отвода мойки, ванны или умывальника используется труба с просветом 5 см, отвод и стояк для унитаза выполняются с внутренним диаметром не менее 10 см.

После того как внутренняя канализация в частном доме, прокладываемая своими руками, будет подготовлена, переходят к окончательному монтажу водопровода и подключению сантехнического оборудования, предварительно выполнив теплоизоляцию трубопровода для горячей воды

Особое внимание следует уделить подоконным нишам, главному стояку и расширительному баку. Трубы в комнатах и на кухне в теплоизоляции не нуждаются. При устройстве внутренней канализации в частном доме во время монтажа ванны следует проверить, имеются ли резиновые прокладки

Устанавливать ее нужно с уклоном в сторону отверстия. Герметизация выпуска, а также стыка сливной трубы выполняется с помощью уплотнения зазора кольца, с применением льняного жгута. Затем стык закрывают цементным раствором либо смесью цемента и песка

При устройстве внутренней канализации в частном доме во время монтажа ванны следует проверить, имеются ли резиновые прокладки. Устанавливать ее нужно с уклоном в сторону отверстия. Герметизация выпуска, а также стыка сливной трубы выполняется с помощью уплотнения зазора кольца, с применением льняного жгута. Затем стык закрывают цементным раствором либо смесью цемента и песка.

К установке сантехники в частном доме требуется особый подход. Подключить мойку или раковину умывальника, одновременно установив на отводной трубе современный пластиковый сифон, не составит труда.

Сифон из металла следует соединять с трубой для отвода с помощью дополнительного патрубка, имеющего диаметр 32-34 мм

Во время работы следует обращать особое внимание на то, правильно ли установлены резиновые уплотнительные кольца (в том случае, если раковина или мойка уже закреплена на кронштейнах)

В зависимости от размещения трубы подбираются различного диаметра: от ванной (или душа), бассейна и унитаза — 10 см, от умывальника — 5-6 см, стояк желательно делать диаметром 11 см. Внутренняя канализация состоит в основном из труб, имеющих диаметр 10-11 см, хотя в больших частных домах, где выполняется сложная канализационная система, их диаметр может достигать 15 см.

Прокладку труб диаметром 5 см делают под уклоном в 3 см через каждый метр, труб диаметром 10 см — под уклоном в 2 см через каждый метр. Стояк должен выходить выше крыши на 0,8-1 м. Сверху его закрывают куполом, имеющим диаметр, в 2 раза больший, чем у трубы.

Правила устройства наружной канализации

В основе всех правил лежат требования строительных (СНиП 02.04.03-85 «Канализация. Наружные сети и сооружения») и экологических нормативов, гарантирующих получение безопасной и надежной наружной канализационной системы.

1. Выход из здания дома и залегание наружного трубопровода должны быть ниже того уровня, на который может промерзнуть грунт, на 30-50 см, так как даже дополнительное утепление не гарантирует, что трубы не будут повреждены в результате промерзания.
2. Местоположение на участке резервуаров автономной канализации строго нормируется от расположения жилого дома, источников питьевой воды и соседнего участка и от типа системы очистки. От дома минимальное расстояние до очистных систем должно быть следующим:

• для выгребной ямы – 15 м;
• для переливного колодца – 12 м;
• для септика – 5 м;
• для станции биоочистки – 3 м.

Расположение автономной канализации

От скважины или питьевого колодца сливной колодец должен быть удален минимум на 20 м, а от центрального водопровода – на 10 м.

Кроме того, для систем биологической очистки важно, чтобы расстояние от дома до них не было слишком большим во избежание остывания стоков. Ведь холодная вода может негативно сказаться на работоспособности активного ила

1. Труба, ведущая от дома к резервуару должна проходить также под наклоном, величина которого рассчитывается по тому же принципу, что и для внутренней разводки. Однако на практике прибавляют еще 20-25 %. Кроме того, труба по возможности не должна иметь изгибов и поворотов.
2. Особое значение придают прочности материала, из которого изготовлены наружные трубы, так как они должны выдержать давление грунта. Оптимальным вариантом является гофрированная пластиковая металлизированная труба. При этом ее внутренняя поверхность должна быть гладкой, чтобы избежать зарастания труб взвесями.

На этапе планирования наружной системы водоотведения необходимо также рассчитать, на какой глубине труба, выводящая стоки из дома, будет входить в резервуар автономной канализации.

Для этого применяют формулу h2=h1+l*k+g, где:

• h1 – глубина точки входа в колодец;
• h2 – глубина залегания места вывода трубы из дома;
• l – расстояние между домом и накопителем;
• k – коэффициент, показывающий уклон трубы;
• d – разница между уровнем входа и выхода трубы с учетом степени наклона участка.

Это общепринятые правила для разных видов автономной канализации. На сегодняшний день существует огромное разнообразие конструкции для местной очистки бытовых стоков, перед установкой которых разрабатывается отдельный проект.

Схема канализационной сети

Таким образом, весь процесс проектирования канализации частного дома включает в себя:

• определение количества, местоположения сантехнического оборудования;
• выбор места для проведения центрального стояка и выхода внутридомовой канализации;
• определение способа эвакуации сточных вод: центральная система водоотведения или придомовая линёвка;
• выбор места установки и типа автономной канализации, если таковая требуется;
• разработки схемы всей внутридомовой разводки с указанием размеров, угла наклона труб, либо места установки циркуляционного насоса, вида и области соединений труб и оборудования;
• указание в схеме места расположения стояка и выхода фановой трубы;
• составление схемы внешней канализации с указанием угла наклона отводящей трубы, глубины ее залегания и стыка с центральной или придомовой канализационной системой;
• указание в проекте места установки и типа автономной системы сбора и очистки сточных вод.
