Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Какое оборудование понадобится

Самые распространенные варианты – использование в качестве источника колодца или скважины.

Для их реализации потребуется следующее оборудование и материалы:

• насос поверхностный (для скважины – глубинный) необходимой мощности;
• гидроаккумулятор;
• автоматика для насоса – реле давления и сухого хода;
• обратный клапан;
• фильтр сетчатый;
• трубы для наружной и внутренней водопроводной сети;
• для варианта с подземной емкостью потребуется приобрести стальной или пластиковый резервуар.

Чтобы не набирать все элементы по отдельности, при выборе рекомендуется обратить внимание на готовые насосные станции (как выбрать насосные станции водоснабжения для частного дома), состоящие из мембранного аккумулятора и насоса с настроенной автоматикой (). Нужно лишь выбрать агрегат по мощности, для чего необходимо определить глубину, откуда будет всасываться вода, и высоту, на которую ее надо поднять

Схема устройства насосной станции.

Глубина всасывания насосных станций различной мощности для автономной системы водоснабжения частного дома варьируется в диапазоне от 8 до 20 м, высота подъема – от 20 до 40 м, чего вполне достаточно для любого коттеджа. Определяя глубину, следует к ней прибавить сопротивление горизонтального участка наружного водопровода.

Рекомендуется принимать 10 м горизонтальной трубы за 1 м высоты подъема и прибавить его к реальной глубине. Последняя считается от дна резервуара до уровня чистого пола, где стоит насос.

Мощность погружного насоса принимается по общей высоте подъема начиная от глубины скважины и заканчивая смесителем на последнем этаже здания. Для водопровода обычно используются трубы из полиэтилена марки ПЕ-100.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Материал труб и методы соединения

Для самостоятельной сборки внутренней канализации в настоящее время используются серые ПВХ трубы с раструбами и фитинги из этого же материала с аналогичной системой соединения. Внутри утолщенной части стоит резиновое кольцо. Система безнапорная, самотечная, герметичность стыков гарантирована на 100%.

С водопроводом все обстоит гораздо сложнее, используются трубы из нескольких конструкционных материалов:

• металлопластиковые – соединение обжатием или компрессионными фитингами;

  Металлопластиковая труба.

• полипропиленовые – стыки соединяются сваркой, бюджетный вариант для квартиры;

  Водопроводная полипропиленовая труба.

• из сшитого полиэтилена низкого давления – стыкуются обжимными фитингами, необходим специальный инструмент;

  Полиэтиленовая труба водопроводная.

• медные – сборка обжимными фитингами или пайкой;

  Труба водопроводная из меди.

• из нержавейки — соединение обжимными фитингами, возможна сварка.

  Трубы из нержавейки.

Для самостоятельной разводки трубопроводов ХВС/ГВС подходит любой из этих вариантов с учетом следующих нюансов:

• максимальный коэффициент линейного расширения у полипропилена, не рекомендуется монтаж в штробах;

• для соединения медных, ПНД и металлопластиковых труб методом обжатия потребуется дорогостоящий специальный инструмент, но его можно взять в аренду за сравнительно небольшую сумму, обжимные фитинги не требуют обслуживания и их можно прятать в стены;

  Разновидности инструмента для соединения труб методом обжатия.

• для сварки полипропилена паяльником необходима высокая квалификация, а так же сложно контролировать качество соединения, паяльники можно взять в аренду;

• полипропилен можно стыковать электросварными фитингами, которые стоят дороже обычных, но резко снижают требования к квалификации домашнего мастера (требуется специальное оборудование);

  Электросварной фитинг для полипропилена.

• металлопластиковый водопровод на обжимных фитингах для самостоятельного исполнения считается самым доступным вариантом, единственное что такое фитинги нельзя прятать в штробы, так как их требуется периодически подтягивать.

  Обжимной фитинг для металлопластиковой трубы.

Максимальный эксплуатационный ресурс показывают медные трубы, причем, при соединении обжимными фитингами эта характеристика снижается в сравнении с пайкой. Трубы из нержавейки тоже долговечны, но только если их сваривать, обжимные фитинги с резиновым кольцом не так долговечны.

Таким образом, рациональным сочетанием ресурса и трудоемкости работ по реализации проекта водопроводов ХВС/ГВС обладает подводка из металлопластиковых или полиэтиленовых труб низкого давления.

Правила и схема построения водопровода в частном доме

Заранее составить схему подключения водопровода нужно обязательно. И не оправдывайтесь тем, что водопровод вам нужен только для кухни – схема все равно нужна, так как в деталях водопровод выглядит достаточно сложно.

Как провести водопровод в частном доме?

Поэтому лучше нарисовать схему прокладки труб и канализации с учетом всех элементов:

• потребителей воды,
• коллекторов,
• бойлера,
• фильтров и насосов.

На схеме нужно обозначить месторасположение этих узлов и конструкций, а также направление трубопровода по помещениям в доме.

Все это нужно сделать в масштабе и с размерами. Подробная схема упростит и ускорит расчет материалов для частного водопровода.

Схема прокладки труб выполняется одним из двух способов:

1. Последовательное подключение.
2. Коллекторное подключение потребителей воды.

Первый способ хорош для небольшого дома с 1 – 2 жильцами. Для коттеджа или загородного дома такая схема слишком маломощная. Принцип ее работы таков: вода поступает по главному трубопроводу в дом, и рядом с каждой водоразборной точкой (кран, смеситель) устанавливается тройник для отвода в сторону потребителя.

Поэтому, если пользоваться несколькими кранами сразу, то в самом дальнем будет низкое давление, которое может не соответствовать нуждам жильцов.

Второй способ работает так: водопроводные трубы отводятся от коллектора отдельно к каждой водоразборной точке. Поэтому давление воды будет практически одинаковым для каждого крана или другого потребителя в доме.

Потери в давлении будут все равно, так как это будет вызвано расстоянием до насосной станции, но они будут намного меньше, чем при пользовании первым способом (последовательное подключение).

Если вы будете разводить воду через коллектор, то это буде дороже стоить из-за большего количества труб, но удобства – важнее. Поэтому рассмотрим коллекторное подключение подробнее.

Схему водоснабжения в доме можно представить в виде таких узлов и элементов:

1. Источник питьевой воды
   • центральный водопровод
2. колодец
3. скважина.
4. Насос или насосная станция.

От точки подключения к источнику воды прокладывается трубопровод и подключается к насосной станции. Применение обратного клапана обязательно.

1. Гидравлический аккумулятор для воды.

Это расширительный бак с мембраной, который поддерживает давление в системе водоснабжения. Его использование позволяет построить автоматическую насосную станцию с погружным или поверхностным насосом.

Гидроаккумулятор нужен для поддержания и плавного изменения давления воды в водопроводной системе.

1. После гидравлического аккумулятора устанавливается тройник и запорный кран. Тройник нужен для распределения потока воды – в дом и на хозяйственные нужды (сад, гараж, и так далее).
2. Водопровод для дома должен иметь систему очищения воды и ее подготовки, потому что любой источник воды будет содержать какие-либо примеси, и возможно, вредные.
3. После фильтров устанавливается тройник, который разделяет холодную воду и подготовку горячей воды.
4. Холодная питьевая вода подключается к коллектору. Запорные вентили нужно устанавливать на каждую потребительскую линию.
5. ГВС нужно подключить к нагревателю (бойлер, ТЭН, котел, печка).
6. Дальше горячая вода подводится к коллектору для ГВС, который распределяет трубы по дому.

В водопроводной системе можно устанавливать дополнительные узлы и элементы, но стандартная схема подключения водопровода к частному дому и ее последовательность должны быть постоянными и неизменяемыми.

Аварийный перелив и слив

Для защиты от затопления помещения в случаях перенаполнения емкости, в ее верхней части установлен аварийный перелив, состоящий из:

• перехода диаметром 1 дюйм;
• гофрированного шланга сечением 32 мм;
• сифона для мойки;
• крепления для канализационной трубы 50 мм.

В существующую канализацию вмонтирован тройник с отводом под 45 градусов. Выходной патрубок сифона соединен с тройником через резиновый переход с диаметра 32 мм на сечение 50 мм. Для надежности эти узлы обработаны силиконовым герметиком.

Когда нет возможности осуществить подачу жидкости насосом (поломка, отсутствует электрическое питание) вода сливается через аварийный слив, размещенный перед обратным клапаном всасывающей линии.

При этом сливной кран 26 размещается как можно ближе к дну.

Монтаж трубопровода внутри дома (как развести трубы по разным помещениям)

Пошаговый алгоритм действий:

• прокладку труб начинайте от водопотребителей;
• фиксируйте трубы и узел потребления переходником — это позволит монтировать вентиль и перекрывать напор;
• прокладывайте трубы по направлению к коллектору. Избегайте их прохождения через перегородки и стены. Если других вариант разводки нет, помещайте их в специальные стаканы;
• укладывайте трубы на расстоянии 2-2,5 см от стены. Такая локация сделает их ремонт и монтаж более легким;
• при установке вентилей для слива воды, предусмотрите небольшой уклон к стороне кранов;
• фиксируйте трубы к стенам с помощью клипс, которые расставляют через каждые 1,5 метра на ровных участках и в точках угловых стыковок;
• чтобы соединить трубы под углами, воспользуйтесь фитингами или тройниками;
• при совмещении труб с коллектором проложите запорную арматуру — она необходима, если возникнут поломки системы или отключат воду.

Устройство внутренней сети

Предполагается, что перед внутренним монтажом автономного водоснабжения частного дома выбрано подходящее помещение для установки оборудования.

Учитывая шум от работы насоса и щелчки реле, для этой цели лучше всего подойдет котельная или другое техническое помещение вдали от спален. Насосную станцию следует разместить так, чтобы ее было удобно обслуживать, а манометр был заметен со стороны входа.

Станция крепится к бетонному основанию анкерами, после чего производится ее подключение к водопроводной и электрической сети в такой последовательности:

1. На вводе в дом перед насосом рекомендуется поставить второй фильтр более тонкой очистки. Подсоединение наружного трубопровода к насосу осуществляется через переходник.
2. К выходному патрубку насосной станции, находящемуся на реле давления, подключается внутренний водопровод.
3. В месте подключения устанавливается отсекающий шаровой кран.
4. К насосному агрегату от электрического щитка подводится силовой трехжильный кабель, на стене монтируется розетка с заземляющим контактом. Для защиты этой линии около щитка ставится 2 автоматических выключателя (как выбрать автоматический выключатель).

По завершении работ необходимо проверить герметичность наружной ветки и клапана, заполнив ее водой через специальную пробку на насосной станции. Желательно это сделать до засыпки траншеи грунтом, после чего производится запуск оборудования

Насос не сможет захватить воду, если в трубе останется воздух, на что следует обратить внимание при ее заполнении

При использовании глубинного насоса в скважине монтаж производится в такой же последовательности. Силовой кабель агрегата можно провести в той же траншее либо воздушным способом. Когда производительности скважины недостаточно, то потребуется промежуточная емкость и дополнительная автоматика, контролирующая ее заполнение.

Видео о водоснабжении частного дома своими руками.

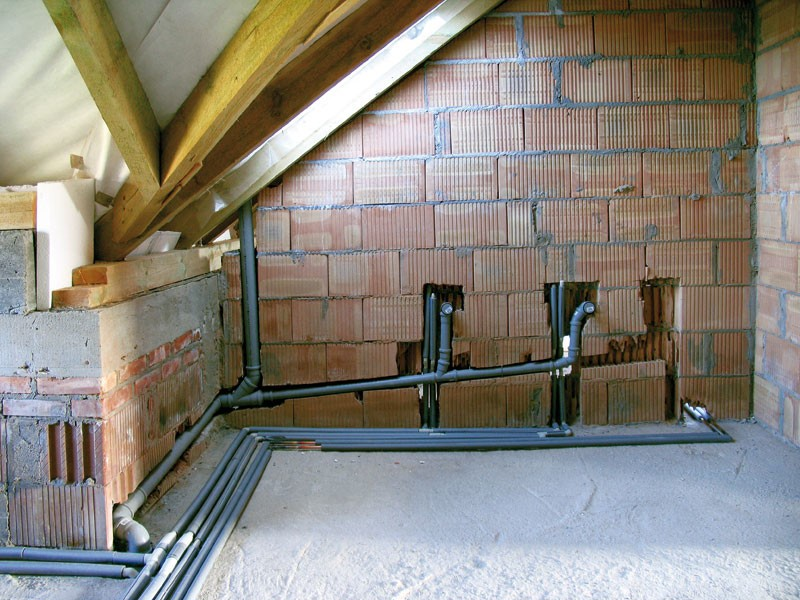

Схемы прокладки труб

Трубы прокладываются тремя способами:

1. Открытая прокладка труб или поверх стен.
2. Состояние трубопровода находится в поле зрения и в случае необходимости к нему есть свободный доступ.
3. Скрытая разводка труб или прокладывание внутри стен.
4. Сантехнические приборы подключаются через выведенные фитинги.
5. Коммуникации не прокладываются в несущей стене, поскольку штробить ее запрещено.

Пошаговая скрытая схема:

• В ванной комнате в обсадную трубу помещаются все трубы.
• Подготавливаются каналы на полу и в стенах.
• Трубы монтируются в углубления.
• Проводится выравнивание поверхности и ее облицовка.

Комбинирование предполагает разводку поверх стен с последующим скрытии трубопровода в короб. Трубы водопровода и канализации должны быть максимально близко.

Монтаж трубопровода

Трубопровод прокладывают ниже уровня промерзания грунта. Например, в Московской области этот показатель равен 1,7 м. Очень часто используют для этих целей трубы из пищевого полипропилена диаметром 32 мм. Они не поддаются коррозии и способны прослужить полвека. Монтаж таких труб довольно прост и под силу всякому мастеровому человеку. Трубу лучше утеплить по всей длине, особенно в местах около фундамента дома. Если по какой-то причине невозможно проложить магистраль на необходимую глубину, тогда делают пирог из утеплителя, канализационной трубы и греющего кабеля.

Обвязка внутри дома

В доме разводку труб делают по одной из схем:

1. Последовательно подключают точки потребления. Такая схема подойдёт для домика малой площади, где проживает пара человек. Если количество жильцов больше двух, при включении нескольких точек водозабора — давление в магистрали резко упадёт, что создаёт определённые неудобства.
2. Подключение через коллектор является более сложным вариантом, но при эксплуатации проблем с напором не возникнет. Обеспечить горячую воду можно несколькими вариантами. Установкой одно- или двухконтурного котла, подключением накопительного электрического водонагревателя или установкой проточного водонагревателя. Всё это стоит учесть на этапе разводки труб в доме, чтобы потом не переделывать.

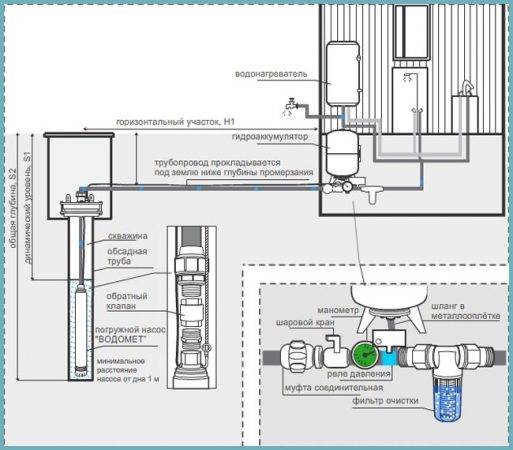

Выбор схемы для проведения воды в частный дом из скважины

Схема проведения воды не является сложной

Единственное, на что стоит обратить пристальное внимание, – насос, качающий воду с большой глубины. Насос погружного типа может находиться в скважине, поверхностная установка не требует погружения

В случае с погружным насосом вода будет подаваться с большой глубины. Однако поверхностный насос просто устанавливать, легко ремонтировать, именно его стоит выбирать, если вы проживаете в доме в теплое время года. Единственный его недостаток заключается в том, что он не способен качать воду, если глубина превышает 8 м.

Также важно взять в расчет удаление по горизонтальным участкам на поверхности. Например, чтобы транспортировать воду по горизонтальной трубе длиной 10 метров, необходимо потратить столько же усилий, как и для подъема воды на 1 м

Это значит, что источник питьевой воды должен располагаться как можно ближе к коттеджу.

Прежде чем монтировать гидроаккумулятор, следует установить угловой отвод. Оттуда вода будет идти в емкость гидроаккумулятора. Выполнен он в виде резервуара из стали либо пластика. Внутри него расположен резиновый резервуар с воздухом.

За счет сжимаемого объема образуется давление в системе, поэтому вода поднимается к потребителям. Объясняется этот процесс тем, что вода не обладает свойством сжатия, воздух же, напротив, может сжиматься.

Автоматическая система отслеживает, чтобы уровень давления был в норме. Если оно будет недостаточным, произойдет включение насоса, когда давление поднимается до заданного значения, он отключится. В результате слаженной работы в системе будет оптимальное давление, вода станет без перебоев подаваться к потребителям.

При выборе гидроаккумулятора и насоса помните, что они должны быть достаточной мощности, лучше, чтобы она была с запасом

Для этого важно учитывать максимально возможный расход воды. Чтобы провести подсчеты, необходимо учесть все точки потребления: кухню, уборную, умывальник, душевую кабину, ванну, подачу воды на полив сада и огорода

Кроме насоса и накопителя, необходимо установить обратный клапан, чтобы вода не утекала назад в скважину, а также предохранительный клапан, он будет сбрасывать давление. Потребуются также всевозможные датчики, реле, запорная арматура, фильтрующие элементы.

Косые песчаные фильтры важно монтировать, чтобы исключить попадание песка внутрь системы. Фильтры тонкой очистки следует выбирать, учитывая результаты химического анализа воды

Важно, чтобы линии автономного водопровода ограничивались запорными вентилями. Лучше всего, если они будут разборными, с использованием «американок»

Итоговый комплект системы может отличаться в зависимости от ваших требований. Однако без насоса, а также гидроаккумулятора не обойтись.

Когда схема скважины выполнена на основе гидроаккумулятора, погружной насос будет подавать в него воду. Гидроаккумулятор может находиться в подвальном помещении, котельной либо в кессоне. Аккумулятор выполнен в виде емкости, которая разделена мембраной. В одной половине содержится вода, в другой воздух, чтобы давление в системе было оптимальным.

Схема водопровода в частном доме

Схема водопровода в частном доме

Составление предварительной структуры подключений не стоит игнорировать, даже если вода проводится только к ванной или кухне. Составив подробный проект можно правильно рассчитать материалы и избежать проблем при монтаже.

Схема водоснабжения должна разрабатываться с учетом:

• количество точек потребления воды;
• предполагаемое число коллекторов;
• объем бойлера;
• количество фильтров и насосов;
• местоположение и расстояние до каждого элемента водопровода.

На плане необходимо отметить точные места расположения потребителей и приборов, а также обозначить протяжность трубопровода через помещения жилища.

Составлять проект следует в едином масштабе согласно замерам строения. И чем точнее он будет, тем быстрее вы сможете определить, сколько материалов понадобится для работы.

Существует два варианта разметки труб:

• последовательный;
• коллекторный.

Особенности последовательного соединения

Монтаж системы водоснабжения загородного дома своими руками

Последовательный способ подойдет для небольшого домика с 2-3 жильцами из-за своей небольшой мощности. Принцип действия заключается в следующем: вода поступает к постройке по водопроводу, внутри здания, возле каждой водозаборной точки монтируется тройник, который и отводит жидкость к конечному потребителю.

Если одновременно в пользовании находится несколько кранов, то напор воды к дальнему тройнику будет слабее, чем к ближнему.

Коллекторный тип соединения

Коллекторная схема позволяет подавать воду к каждой точке с одинаковым давлением потому, что трубы водопровода отводятся от коллектора и разветвляются ко всем кранам и смесителям.

Для прокладки линий этим способом потребуется больше труб по сравнению с последовательным соединением, но так намного практичнее и удобнее.

Разработка схемы и плана подключения

Схема при подключении от городского водопровода

Типичная схема водоснабжения частного дома состоит из следующих компонентов:

• водоисточника, то есть скважины;
• насосной станции или насоса. С ее помощью осуществляется подключение внутреннего трубопровода к скважине или другому источнику;
• гидроаккумулятора для контроля показаний уровня давления в системе;
• запорного крана для прекращения подачи воды в случае утечки или планового ремонта;
• для разделения потока поступающей воды между бытовыми и техническими (полив сада, летний душ и т.д.) нуждами, необходимо использование тройника;
• системы фильтрации, которой оснащают трубу, отводящую воду в дом, для очистки жидкости от посторонних примесей;
• тройника, разделяющего водный поток на холодную и идущую на подогрев воду.

Схема для подключения от скважины

Дальше трубка для холодной воды сразу подсоединяется к соответствующему коллектору, а для горячей – сначала к водонагревателю (бойлеру, котлу). После этого обе системы разветвляются по всему зданию. Чаще всего они ведутся вместе, за исключением подсобных помещений, где в горячей воде нет необходимости.

Схема системы подачи воды в доме

Если кратко, то схема снабжения водой из колодца состоит из таких составляющих:

1. Собственно источник для получения воды.
2. Насос для перекачки жидкости.
3. Гидроаккумулятор, чтобы создать давление.
4. Очистительные фильтры. Чтобы оборудование было подобрано правильно, необходимо брать пробы жидкости и анализировать их. Воду, которая будет использоваться для различных технических нужд (полив, мытье авто и т. п.) не обязательно очищать, поэтому ее подводят по трубе отдельно от системы.
5. Для получения ГВС производится монтаж специального оборудования (бойлер, котел, колонка и т. п.).
6. Создается система водопроводных коллекторов.

Еще несколько вариантов схем:

Разводка труб по параллельной схеме

Монтаж труб водопровода начинаем от источника. Если воду будем брать из скважины, устанавливаем погружной насос, если из колодца, то поверхностный. Трубу присоединяем к насосу на хомут. Иногда используется переходник на резьбу, его же берут при присоединении к центральной системе. Затем прокладываем трубы к частному дому, до гидроаккумулятора.

Гидроаккумулятор нужен в случае частых перебоев с подачей воды, а также, если напор воды в системе не обеспечивает всех людей достаточным количеством жидкости.

После гидроаккумулятора ставим тройник с запорной арматурой. Один выход используется для прокладки до водонагревателя, а другой до коллектора холодного водоснабжения.

С каждого контура на двух коллекторах разводку ведем к потребителям.

Манометр и счетчик устанавливают соответствующие службы на входе в дом. Для проводки труб внутри дома используется тройник, переходники диаметра, уголки.

Выполняя такие работы, придерживаемся следующих правил:

1. Через стену трубы проводим в специальном стакане;
2. Чтобы облегчить выполнение ремонта, все элементы проводим на некотором расстоянии от стен.

На этом монтаж водопровода в дом можно считать завершённым

Теперь мы видим, что организовать систему водопровода в частном доме своими руками, имея определенные навыки в выполнении сантехнических работ, не представляет особой сложности.

Подача воды из частного источника

Монтаж водопровода на даче необходимо начинать с проверки, соответствуют ли частные источники воды санитарным нормам, будь это скважина или колодец. Касается это и больших водоемов, из которых планируется черпать ресурс. Надежнее всего считается колодец, так как он функционирует в любых условиях. Отключили электричество? Поднимаем воду на ведрах своими руками! В других случаях работу выполняют электронасосы.

Ничего не помешает оснастить эту красоту электрическими насосами.

Если длительная работа над колодцем не привлекает, то в качестве альтернативы можно сделать своими руками скважину. Обычно она выполняется в подвале строения. Главный плюс – это отсутствие необходимости разводки труб от колодца к основной системе водопровода. Также вы получаете сильный напор, ведь электронасосы прокачивают жидкость с близкого расстояния. Есть у такого источника воды и свой недостаток – скважина заливается, как результат, каждые 3-5 лет необходима тщательная чистка.

В зависимости от количества воды, возможности скважин отличаются. В стандартных случаях хозяева создают скважину, ширина которой составляет 10-15 сантиметров. Такая системы позволяет получать жидкость при помощи электронасоса, но своими руками поднять несколько литров воды у вас не получится.

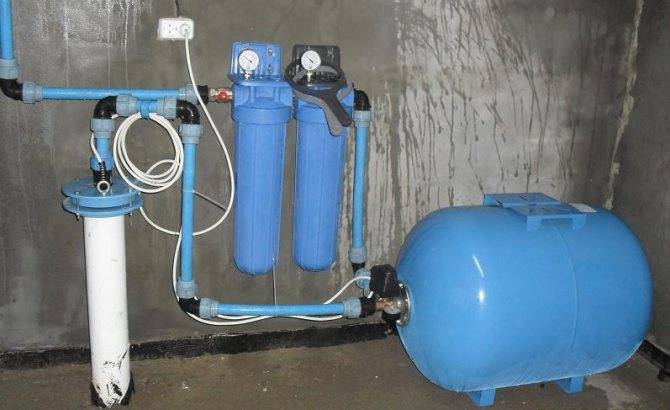

Так выглядит система водоснабжения, установленная в подвале частного дома. Схема довольно простая, поэтому скважина обходится дешевле, чем колодец.

Если в вашем районе случаются отключения электричества, то рекомендуется заранее установить водонапорный бак. Объем зависит от количества жильцов, но чем больше, тем лучше. Что касается артезианских скважин, то они слишком редко встречаются в частном доме или на даче.
