Диэлектрическая вставка для газа: разновидности газовых муфт и советы по монтажу

Порядок установки диэлектрика на газ

Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.

Затем действуем по порядку:

Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку

Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа

На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика. Таким же способом на второй конец навинчиваем гайку гибкой подводки

Производим диагностику соединения безопасным способом

Таким же способом на второй конец навинчиваем гайку гибкой подводки. Производим диагностику соединения безопасным способом.

Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.

Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.

Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.

Диэлектрическая муфта – это фитинг-отсекатель, который защищает “мозги” потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.

Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.

Защита от блуждающего тока

Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале. И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.

Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.

Что такое диэлектрическая вставка для газа: основное предназначение

Диэлектрическая вставка (муфта) представляет собой фитинг-отсекатель, который предупреждает выход из строя газового оборудования, что может быть вызвано действием блуждающего тока. Эти токи образуются в земле из-за нарушения целостности бытовой или промышленной электрической линии. Помимо этого, их источником является железнодорожная или трамвайная линия. В газопровод блуждающий ток попадает из-за разницы между сопротивлениями почвы и металлических частей, которые составляют газовую магистраль. Именно через магистраль ток попадает в бытовой газопровод.

Другой причиной возникновения блуждающего тока в газовой системе может стать некачественное заземление бытовых приборов, которые контактируют с газовой трубой. В целом можно сказать, что причин появления блуждающих токов много, а последствия от них будут только негативные. Чтобы избежать этой проблемы, используется диэлектрик для газового шланга, который врезается между газовым краном и сильфонной подводкой к газовому прибору.

Как и сильфонные шланги, вставки классифицируются по размерам, которые меняются в зависимости от диаметра резьбовой части, – 1/2, 3/4 и 1. Поэтому под любой тип гибкой сильфонной газовой подводки можно подобрать изделие соответствующего размера. Резьба у вставки может быть как наружная, так и внутренняя. И втулки, и муфты имеют одинаковые характеристики прочности и рассчитаны на давление 6 атмосфер.

Интересно знать. Диэлектрическим материалом, который используется в процессе производства втулки, является полиамид — негорючий полимер,характеризующийся значительным сопротивлением, равным примерно 5 млн ом.

Муфты диэлектрические – особые фитинги с резьбовыми торцами, монтируемые между газопроводом и потребляющим топливо прибором

Как правильно установить диэлектрик при выполнении сильфонной подводки

Согласно государственному стандарту безопасности, устанавливать диэлектрическую вставку нужно между газовым краном и сильфонной подводкой. Основные действия, которые требуется выполнить при установке втулки:

После выполнения всех действий нужно проверить место стыковки на герметичность. Для этого используется либо небольшая кисточка, либо помазок для бритья, который предварительно обильно намыливается. Мыльный раствор наносится на все стыки и подвод, после чего медленно открывается газовый кран. Если вдруг появятся даже небольшие пузырьки или пена, кран следует перекрыть и дополнительно проверить качество стыков. Использовать газовый прибор можно только при условии, что мыльный раствор не будет пузыриться. Для проверки герметичности нельзя применять ни спички, ни зажигалки, так как в случае утечки они могут стать причиной трагедии.

На свободные торцы диэлектрической муфты нужно наложить любой уплотнитель

Как выполнить безопасную газовую подводку: особенности соединения и техника безопасности

Независимо от того, какой шланг для газовой плиты будет выбран: сильфонный или любой другой вариант гибкого рукава, – подключение будет выполняться по одинаковой схеме. Перед тем как подсоединить шланг, требуется развернуть газовое устройство и осмотреть заднюю стенку изделия. На некоторых моделях газовая труба отмечается надписью «Выход». В зависимости от конфигурации изделие нужно располагать прямо либо под небольшим углом

В любом случае важно, чтобы шланг сильно не перегибался. Чтобы этого избежать, дополнительно приобретают угловые переходники, позволяющие изменить угол направления рукава. Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга

Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга.

Порядок установки диэлектрика на газ

Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.

Затем действуем по порядку:

Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку

Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа

На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика

Таким же способом на второй конец навинчиваем гайку гибкой подводки. Производим диагностику соединения безопасным способом.

Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.

Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.

Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.

Пошаговый инструктаж:

Галерея изображений

Фото из

Для выбора электроизолятора лучше проконсультироваться со специалистом

Перед покупкой важно уточнить диаметр газовой трубы и определить тип резьбы – внутренняя или внешняя. Диэлектрик монтируют между отсекающим краном и подводкой. На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»

На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»

Диэлектрик монтируют между отсекающим краном и подводкой. На газовой трубе нужно сделать резьбу, подходящую для диэлектрика: наружную для муфты или внутреннюю для «бочонка»

Изолятор соединяют с трубой резьбовым соединением, предварительно обмотав штуцер фум-лентой или льняной нитью

Важно обеспечить плотное прилегание уплотнителя, но не переусердствовать. В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном. В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном

В последнюю очередь накручивают гибкую подводку, также обмотав предварительно второй штуцер фум-лентой или льном

Шаг #1 – выбор диэлектрической вставки

Шаг #2 – подготовка места для установки

Шаг #3 – присоединение муфты к трубе

Шаг #4 – соединение диэлектрика с подводкой

Напоминаем, что использовать газовую технику до прихода сотрудника газовой службы нельзя. Он должен произвести поверку, зафиксировать факт установки диэлектрика и дать разрешение на эксплуатацию подключенного оборудования.

И в дальнейшем все мероприятия по подключению, замене, ремонту газовой техники проводите совместно с представителями обслуживающей организации.

Это интересно: Гарантийный срок счетчика газа: срок службы оборудования и тонкости его замены

Необходимость монтажа изолирующих соединений для газопровода

Высокую опасность для оборудования, персонала и самого газопровода представляют собой блуждающие токи. Основная проблема в том, что участок газопровода, подверженный воздействию блуждающих токов, заранее вычислить невозможно или крайне сложно. Такие воздействия создают предпосылки для возникновения разрушительных процессов и нарушают работу контрольно-измерительных приборов.

Разделить участки между собой и исключить появление электрохимической коррозии позволяет изолирующее соединение (ИС) для газопровода. Оно обеспечивает разрывы гальванического соединения секций газопровода и устраняет возможность инициирования коррозийных процессов.

Схема изолирующего соединения на газопроводе

ИС отсекают от общей ветки заземленные участки, контактирующие со смежным оборудованием или конструкционными элементами. ИС газопровода увеличивает сопротивление между секциями до значений, исключающих дальнейшее распространение токов по длине газопровода.

Чаще всего защитное устройство имеет вид фланцевых соединений, снабженных диэлектрической прокладкой.

Допускается использовать только узлы, изготовленные на специализированных предприятиях и имеющие соответствующие сертификаты.

Следует учитывать, что использование изолирующего соединения является обязательным пунктом технического регламента, нарушение которого влечет за собой различные последствия вплоть до уголовного преследования.

Какие бывают изолирующие соединения

Чаще всего используют следующие виды изоляции:

  • фланцевые;
  • неразъемные;
  • изолирующие кольца из паронита.

Виды изолирующих соединения

Наиболее распространенным типом является изолирующее фланцевое соединение. Устройство такого узла довольно просто и надежно. Оно состоит не из 2 фланцев, как обычно, а из трех — имеется средний промежуточный фланец 16-20 мм толщиной.

Схема изолирующего фланцевого соединения

Между фланцами устанавливаются изолирующие кольца из паронита, которые, во избежание пропитывания водой и утери диэлектрических свойств, покрываются специальным бакелитовым лаком.

Стяжка производится стальными шпильками, установленными во фторопластовые диэлектрические разрезные втулки. Более современным вариантом изоляции являются неразъемные соединения, такие, как изолирующая муфта.

Совет

Они представлены в различных конструкционных вариантах, разных размерах, но имеют общие специфические качества.

Наиболее важным из них следует считать высокую долговечность таких ИС. Они не нуждаются в обслуживании, не изменяют своих свойств со временем, тогда как изолирующее фланцевое соединение понемногу теряет диэлектрические свойства и требует восстановительных работ.

Условия применения ИС

ИС газопровода используются согласно плану электрозащиты и устанавливаются с соблюдением всех мер безопасности. При этом защита не должна оказывать вредное влияние на смежные сооружения: необходимо исключить образование электрохимической коррозии на смежных элементах системы, ранее не требовавших защиты.

Оптимальными точками установки ИС газопровода являются места:

  • Вход или выход из земли.
  • Вход или выход из газораспределительного пункта.
  • Ввод на промышленный объект (предприятие).
  • Ввод в здание с возможностью контакта с заземленными элементами.
  • Ввод газопровода в объект, который является источником блуждающих токов.
  • На разветвлениях газопроводов ИС устанавливается для каждого отвода.

Применение ИС запрещено на открытых секциях, установленных под балконами или дверными проемами. В колодцах защита шунтируется разъемной электроперемычкой. На надземных участках газопроводов необходима установка изолирующих соединений на вводах в здания, на опорах, эстакадах или мостах. Применение изоляции позволяет снизить плотность тока электрохимической защиты в 1,5–2 раза.

Правила монтажа

Сборка узлов защиты производится в заводских условиях. При установке узла на действующий газопровод в обязательном порядке должны соблюдаться все требования безопасности и технические правила работ с газовыми установками.

Изолирующая вставка

Готовый узел проверяется на сопротивление и герметичность в лаборатории, о чем делается соответствующая запись.

Монтаж осуществляется сварным способом, после чего производится проверка качества электрического разъединения секций.

Готовое соединение изолируется от возможного контакта с землей или конструкционными элементами при помощи фартуков, коробов или подобных им средств.

Прием изолирующего соединения в эксплуатацию оформляется соответствующей записью в журнале и справкой.

Как установить муфту – действуем внимательно

Пункт 6.4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

  • Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
  • Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
  • Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
  • Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
  • Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров

Поэтому лучшим тестером на герметичность является мыльная пена

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Диэлектрическая муфта для газа обеспечивает безопасность в жилых помещениях, и сохраняет жизнь людям.

Оборудование, работающее на природном газе, подключено к источникам электроэнергии. Чтобы не произошло несчастного случая при попадании электрического тока на газопроводную сеть, следует смонтировать защитную вставку на газовых приборах.

Назначение электроизолирующей вставки

Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.

Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?

Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.

Там, где проходят магистрали природного газа, многоквартирные дома традиционно оборудуют газовыми плитами. При неправильной установке колонки или плиты блуждающий ток может проникнуть в любую квартиру многоэтажки

Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:

  • газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
  • при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
  • блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.

Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.

Одно из преимуществ диэлектрика – простой монтаж. Установку изолятора можно выполнить собственноручно, но проверку герметичности стыков и контроль проводят сотрудники газовой службы

Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.

Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.

Выбор подводки и муфты

Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.

Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.

Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.

Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.

Вставка диэлектрическая (или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик

И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала. Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются: -Повреждение изолятора на газовой магистрали

Главными из них являются: -Повреждение изолятора на газовой магистрали

На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы. -Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов. -Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей вставки: 1/2″, 3/4″; Вариант исполнения: штуцер-штуцер; Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527; Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89; Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм; Таблица перевода единиц давления доступна на нашем сайте . Электрическое сопротивление: более 5 МОм при U=1000В; Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»

Вставка диэлектрическая:

Какие прокладки лучше использовать

Довольно часто для замены используется прокладка фланца приёмной трубы глушителя, которая отвечает за уплотнение соединения приёмной трубы автомобильной выхлопной системы и выпускного коллектора. Данная прокладка обычно используется на автомобилях, которые обладают креплением трубы приёмного типа на двух точках (Волга третьей серии, ГАЗ-21). Однако вы можете сделать прокладку под штаны самостоятельно. В качестве материалов рекомендуется использовать:

  • Листовую медь;
  • Асбест;
  • 2-й слой меди.

Также многие автомобилисты советуют применять автомобильный герметик, способный переносить высокие температуры. Технология использования его довольно проста: на глушитель в посадочном месте наносится тонкий слой (примерно один миллиметр толщиной), а потом оставляется для просыхания на двенадцать часов.

Большинство водителей предпочитают использовать паронит для создания прокладки. Процесс создания выглядит следующим образом:

  1. Сначала вырезается кусок материала квадратной формы, на него кладётся прежняя прокладка и насаживается на суперклей.
  2. Потом по всему контуру осуществляется обводка маркером. Также необходимо обвести все отверстия, располагающиеся внутри изделия.
  3. Убирается прежняя прокладка, а потом удаляется весь клей.
  4. Далее проверяется правильное соотношение отверстий. Если возникает несовпадение, то изделие нужно доработать при помощи напильника.

Есть и более простой способ:

  1. Поверхность, на которой будет присутствовать прокладка, очищается и обезжиривается;
  2. Производится наложение материала прокладки.
  3. Далее изделие околачивается по всему периметру с помощью молоточка.
  4. Прокладка станет постепенно прорисовываться, а ненужная часть материала отстанет.

Основные технические свойства уплотнительной ленты

Видео

Лента ФУМ обладает следующими характеристиками:

  1. Пониженный коэффициент трения. Фторопластовый уплотнитель, кроме пластичности, является скользким, что упрощает наворачивание фитингов.
  2. Термическая устойчивость, позволяющая выдерживать температуры до 260 градусов без разрушения и потери уплотняющих свойств. Кроме того, фторопласты являются очень эффективными диэлектриками.
  3. Прочность и пластичность. Уплотнения из этого материала стабильно работают при давлении до 10 МПа, способны выдерживать кратковременные нагрузки до 42 МПа, например – возникающие при гидроударах в трубопроводных системах. Срок службы уплотнение из ФУМ ленты (фумки) определяется в 13 лет. Разрушается быстрее при воздействии света, однако это не для нашего случая, просто нужно учитывать этот фактор при организации хранения материала.
  4. Химическая пассивность. Не подвергаясь разрушению под воздействием кислот и щелочей, что определяется равномерным распределением атомов фтора по поверхности изделия. Растворителей, способных разрушить этот уплотнитель, на сегодняшний день пока не придумано. Устойчив к процессам гниения.

Как пользоваться ФУМ лентой для газовых и сантехнических труб правильно, рассмотрим более подробно.

Основные виды газовых шлангов: их преимущества и недостатки

Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:

кислородные;

К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет

  • резинотканевые;
  • армированные резиновые из ПВХ;
  • резиновые, усиленные металлической оплеткой.

Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.

Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.

Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

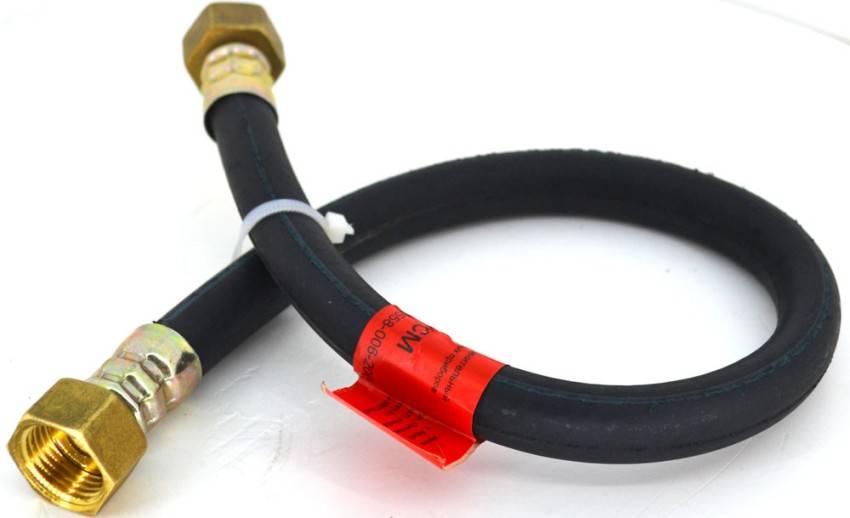

Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 °С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.

Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:

  • низкая цена;
  • легкая установка;
  • возможность использовать при температуре от -35 до +50 °С;
  • большой выбор.

Резинотканевые шланги вляются самым бюджетным вариантом гибкой подводки

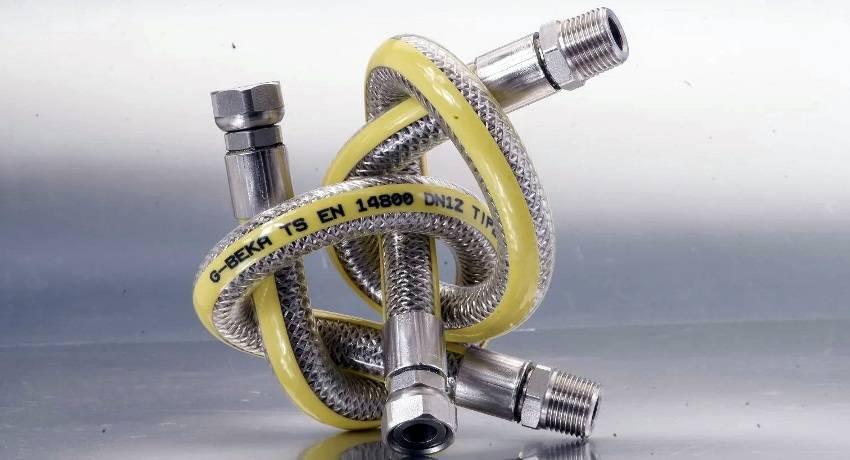

Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.
