Термопара в газовой плите: принцип работы + инструктаж по замене устройства

Неисправности

Определить неисправность элемента газового контроля достаточно просто. У неисправного датчика следующие признаки неисправности:

  1. Во время включения конфорки, пламя не разгорается. Причина в не открывшемся клапане подачи газа. Если плита оборудована кнопочным включением, кнопка отожмется обратно, сразу после нажатия.
  2. После включения, пламя горит недолгое время и снова тухнет. Причина та же. На плитах с кнопочным управлением, отключение произойдет сразу после нажатия.

Итак, причин всего две и обе ведут к клапану. Для определения неисправности необходима последующая проверка.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

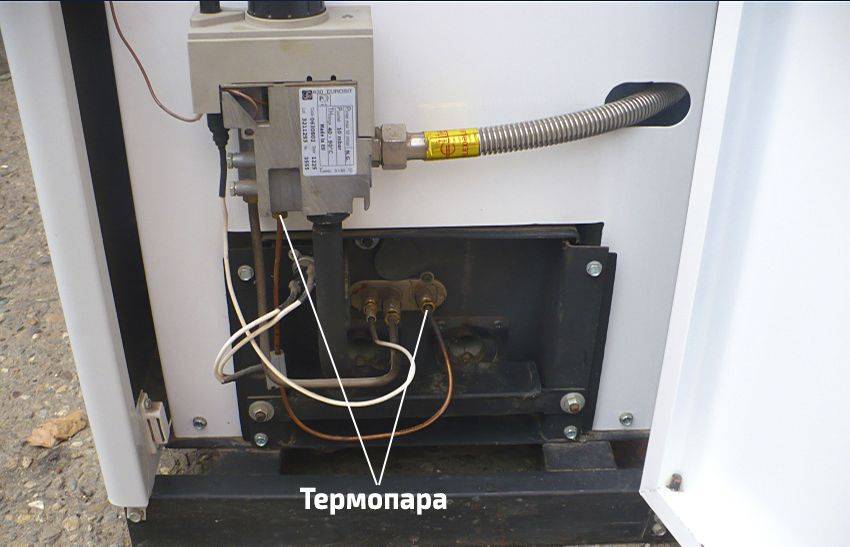

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

  • сопротивление;
  • величину напряжения (переменного и постоянного);
  • силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  • Некорректно спаяны провода.
  • Есть электрический шум.
  • Утечка уже произошла.
  • Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  • Использовать большую по толщине проволоку.
  • Позаботиться об отсутствии температурных перепадов на участке.
  • Следить, чтобы проволока не испытывала натяжения и не колебалась.
  • Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру ( эффект Зеебека ). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

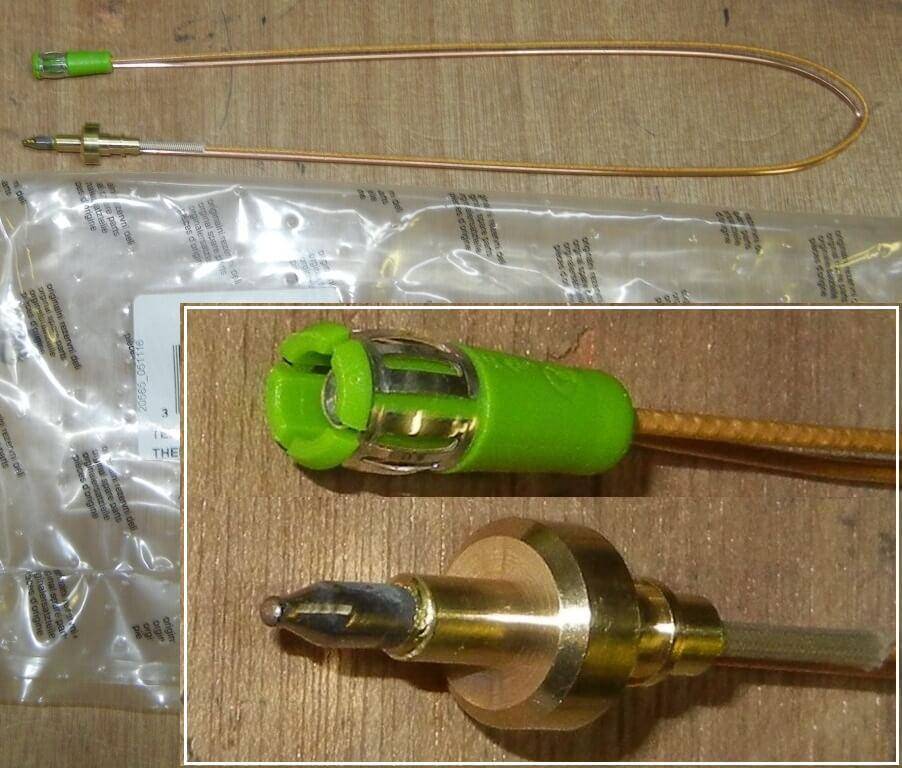

  1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
  2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
  3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)Материалы проводников спаяРоссийская маркировкаДиапазон температур, °C
Kхромель-алюмельТХА-200 – 1 300
Lхромель-копельТХК-200 – 850
Jжелезо-константанТЖК-100 – 1 200
Nнихросил-нисилТНН-200 – 1 300
Tмедь-константанТМКн-200 – 400
Eхромель-константанТХКн0 – 600
Sплатинородий-платинаТПП100 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

  1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
  2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
  3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
  4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
  5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Советы

Эксплуатация и последующий ремонт термопары, должен проводится с соблюдением техники безопасности.

  1. Необходимо своевременно реагировать на утечку газа. Даже новая газовая защита может не сработать. Такое случается по причине попадание в затворное седло мусора. Мусор появляется в системе подачи газа из-за некачественного ремонта труб.
  2. Запрещается охлаждать термоэлемент водой. Резкий перепад температуры может разрушить образующие ток стержни.
  3. Запрещается эксплуатировать термопары с налипшей пищей, нагаром. Инородные покрытия сохраняют высокую температуру. После отключения плиты, затворный механизм не сработает, что приведет к утечке газа.
  4. После замены элемента нужно контролировать его работу в течение нескольких дней.
  5. Запрещается приобретать детали от неизвестных производителей, подделки низкого качества. За новой парой лучше обратиться в специализированный магазин или сервис компании производителя газовой плиты.
  6. Если есть сомнения в том, что самостоятельно удастся проверить или заменить термопару, лучше доверить это специалистам, отвезти плиту в сервис.

Замена термопары легкий, но очень ответственный процесс. Не стоит пренебрегать простыми правилами безопасности.

Диагностика поломки

Одним из основных признаков, характеризующих поломку системы газ-контроля, является прекращение подачи газа на конфорку. Как правило, в качестве причины такой неисправности выступает износ термопары, которая играет важную роль в функционировании механизма прекращения подачи газа. Замена этой детали способна решить проблему. Но стоит учитывать то, что починка газовой плиты является сложным процессом, который требует от вас наличия определенных навыков и хорошего знания устройства этого прибора. Если вы не уверены в своих силах – лучше доверить ремонт квалифицированному специалисту.

Как и в каких случаях ее можно восстановить

Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.

Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.

Разновидности термодатчиков для газа

Термопары газовых плит различаются по сплаву проводников и типу подсоединения к клапану. И главное здесь – каждый производитель оборудования на газу использует свои варианты электромагнитов с разными разъемами подключения.

В большинстве случаев переставить термопарный датчик газконтроля с одно плитки на другую невозможно.

Термопара должна соответствовать модели газовой плиты, устанавливать «левое» контрольное устройство запрещается из соображений безопасности

Сплавы и металлы для создания термопар используются следующие:

  • константан+хромель;
  • медь+константан;
  • медь+копель;
  • нисил+нихросил;
  • алюмель+хромель;
  • константан+железо;
  • хромель+копель;
  • платинородий+платина;
  • вольфрам+рений.

От используемых сплавов зависит точность устройства и диапазон его рабочих температур. Например, хромель-алюмелевая термопара рассчитана на работу при 0–1100 0С, железо-константантная при 0–700 0С, а платино-платинородиевая выдерживает нагрев до +1700 0С.

В бытовых газовых плитах обычно применяются термопарные датчики из алюмеля и хромеля либо константана и железа. Они недороги и вполне подходят для температурных условий варочной панели на газу.

Основные схемы устройств

Что такого особенного в газовой плите? Простота и надежность. Две проволочки из разных металлов спаяны концами. Место соединения, называемое «спай», и есть тот датчик, что отслеживает температуру. Соединить можно и простой скруткой. Но при этом точность измерения будет страдать.


Датчиком в термопаре, который контролирует температуру, является место соединения, или «спай».

В промышленности, если нужен контроль высоких температур, проводники соединяют сваркой. Из-за того, что припой, применяемый в первом случае, имеет низкую температуру плавления. Такое соединение будет непрочным.

Впрочем, сварка тоже не идеальный вариант. От ее воздействия на металлы изменяются их структура, что отражается на качестве измерений.

Конструкции различают по виду спаев:

  • открытый;
  • изолированный;
  • заземленный.

Первый по списку самый простой и используется в бытовых приборах. Следующие два позволяют применять термопару в агрессивных средах. В последнее время разрабатываются технологии термодатчиков с использованием полупроводников.

Изолированный слой термопар обеспечивает электрическую изоляцию от земли. При этом изоляция измерительного прибора не имеет значения. В случае, когда нет изоляции термопары, изолируют входы измерительных приборов. Без этого нельзя гарантировать точность измерений.


Специальный изолированный слой способствует электрической изоляции термопары от земли.

Что применяют для изоляции?

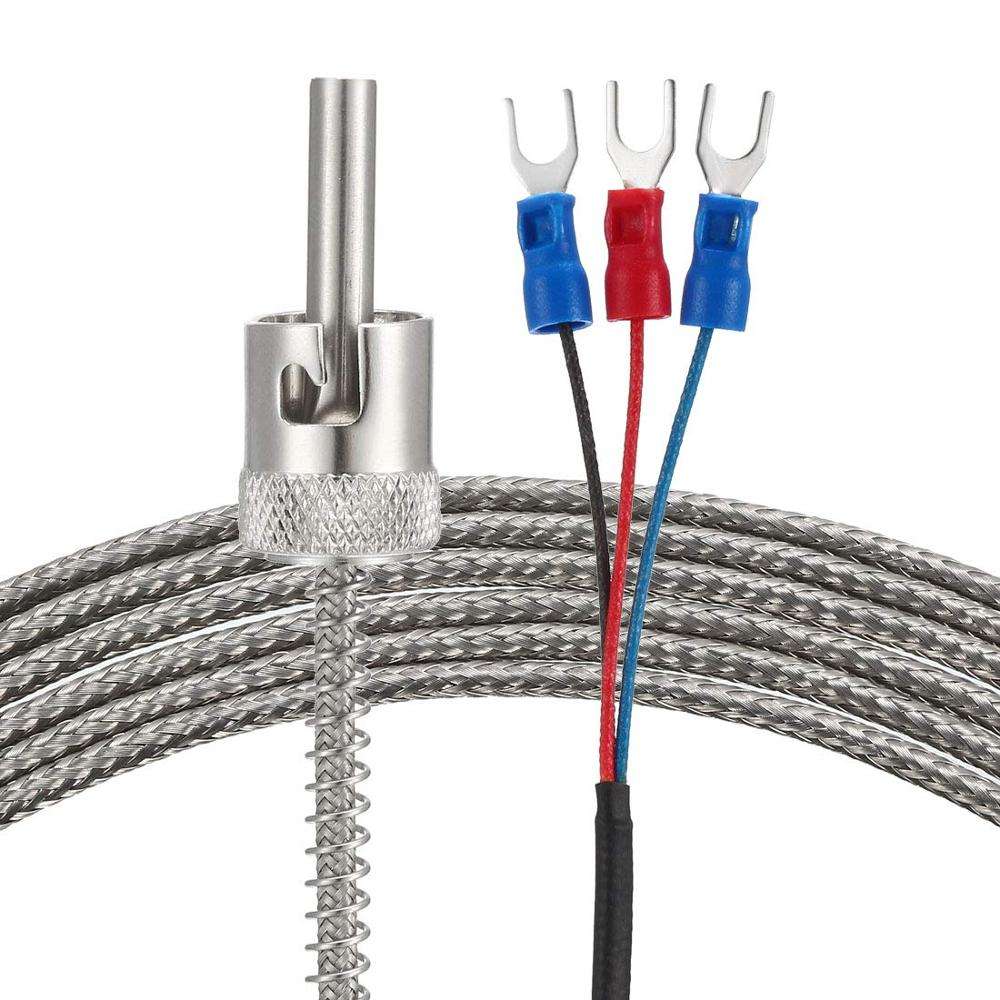

Изоляционный материал термопары добавляет свое сопротивление в рабочий контур. Что сказывается на точности и качестве измерений. Потому выбор изоляционного материала важный аспект.

При покупке термопары необходимо обратить внимание на материал изоляции, та как он влияет на качество измерений прибора.

При работе с высокими температурами термопара должна быть изолирована. Материал изоляции должен иметь не только термо- и электроизоляционные свойства. Необходимо подобрать материал, нейтральный по отношению к используемым металлам. Химические примеси изоляционного слоя, проникая в электроды, изменяют электрические свойства металлов.


Приобретая термопару для высоких температур, надо выбирать прибор с хорошими изоляционными свойствами, чтобы избежать износа датчика и обеспечить его долгую и качественную работу .

Низкая устойчивость изоляции к высоким температурам приведет к скорому износу датчика, погрешностям в измерениях, замене дорогостоящего прибора.

Определение поломки в моделях

Как и вся подобная бытовая техника, газовая плита со временем приходит в негодность, детали изнашиваются, появляется необходимость ремонта. Печи каждого производителя имеют свой список распространённых неисправностей. Чаще всего это касается проблем с конфорками, электроподжигом, дверцей духового шкафа.

Ханса

Распространённые проблемы в работе газовых плит Ханса:

  • Горелки гаснут сразу после того, как отпускается и ручка включения. Причина – налипание жира или остатков пищи на форсунки, перегоревшая термопара, повреждение магнитного клапана, неисправный электророзжиг.
  • Нестабильный огонь на рассекателе. Причина — в засорённом жиклере либо в перекосе воздушной заслонки, ограничивающей подачу воздуха на горелку.
  • Отсутствие искры в электророзжиге. Указывает на неисправность системы контроля горючего вещества или износ свечи для розжига.
  • Плохо закрывается дверь духовки. Причина — смещение оси крепления или механические повреждения двери.
  • Заклинило газовый кран. Скорее всего, повреждён корпус крана, загустело или высохло масла, соскользнула ручка фиксатора с осевых стержней.
  • Запах бутана возле выключенной плиты. Нужно проверить подключение газовой трубы к плите, саму трубу на предмет бреши, осмотреть кран.

Дарина

К типичным неисправностям газовых плит Дарина относятся:

  • произвольное срабатывание автоматической системы розжига конфорок;
  • постоянное пламя во время работы;
  • проворачивание или заедание регулировочной ручки;
  • неисправность электроклапана, отключающего подачу газа при угасании огня;
  • включённая плита образует запах горючего, появился дым, пламя окрашено в оранжевый цвет.

Наиболее распространённые поломки, типичные для плит фирмы Ардо:

Периодическое отключение газовой горелки или отсутствие зажигания. Вероятнее всего, причина — в нарушении изоляции свечи розжига, выходе из строя термопары, электромагнитного клапана или из-за остатков пищи в форсунке.

Самостоятельное затухание горелки. Причина – в сгоревшей термопаре или в необходимости очистки форсунки, регулировке подачи газа.

Затруднённая регулировка ручек. Обычно проблема решается промывкой и очисткой поворотных механизмов.

Проблемы с электроподжигом

Обращают внимание на контакты кнопок включения, возможно, их нужно очистить. Осматривают блок, отвечающий за подачу искры, проверяют напряжение в сети.

Недостаточное горение

Проблема вызвана необходимостью очистки жиклера.

Появление запаха газа. Для определения причины срочно вызывают мастера, проветривают помещение, предварительно перекрыв трубу, подающую газ.

Аристон

Наиболее частые поломки в газовых плитах Ariston:

  • Газ не загорается. Поломка крана, подающего газ, или электророзжиг.
  • Сбои в работе электроники.
  • Неравномерное пламя горелки. Говорит о том, что неправильно настроена подача газа.
  • Горелка не зажигается. Скорее всего, не работает электромагнитный клапан.

Реже встречаются неисправности в работе модуля зажигания, воспламенителя, со временем повреждается капиллярная трубка или термостат, засоряются конфорочные каналы.

Гефест

Распространённые поломки газовых плит Gefest:

  • Неравномерное пламя. Устраняется настройкой подачи горючего вещества.
  • Самостоятельное гашение горелки после розжига. Причина — в вышедшей из строя термопаре.
  • Отсутствие пламени. Причина – неисправность у модели Гефест электророзжига или крана, подающего газ.
  • Сбой в работе электронного модуля (дисплей, лампочки, датчики температуры).

Индезит

В газовых плитах Индезит часто встречаются следующие неисправности:

  • Появление неприятного запаха после включения горелок. Необходима очистка конфорок от остатков пищи.
  • Регуляторы мощности с трудом прокручиваются. Причина — скопление грязи на механизме или требуется замена декоративной ручки по причине неисправности крепления крана.
  • Усиленное горение. Для баллонного газа требуется регулировка редуктора, для централизованной магистрали причина – в неполадках с форсункой.
  • Низкая интенсивность горения. Стоит проверить давление в системе, состояние шланга, форсунки.
  • Конфорка не зажигается. Если она одна, скорее всего, требуется очистка рассекателя, форсунки. Если не загораются все конфорки, проблема — в электророзжиге.
  • Горелка коптит во время работы. Указывает на высокое давление в системе, загрязнённые форсунки, деформацию пламярассекателя, низкое качество газа.
  • Не загорается свет в духовке. Скорее всего, перегорела лампочка или окислились контакты, проверяют также исправность розетки и сетевого кабеля.
  • Запах газа при выключенной плите. Возможна неправильное подключение устройства к магистрали или разгерметизация одного из элементов или соединений конструкции.

Основные причины поломки

Неисправности и их причины:

  1. Запах горелого появляется во время включения в электросеть. В данном случае нужно сначала проверить плиту визуально. Для этого выключают её из электросети, осматривают конфорки. Если причина — в скопившихся и пригорающих остатках пищи, их убирают, хорошо промывают поверхность.

    Если же плиты чистые, но запах гари всё равно выделяется из оборудования, то дело может быть в неисправности проводки. Необходимо вызвать мастера или попытаться отремонтировать самостоятельно.

  2. Перестаёт нагреваться ТЭН. Причиной стали соединительные провода или конфорка. Сначала проверяют детали управления, у которых часто слетает контакт. Если это не помогает, нужно полностью заменить ТЭН на исправный.
  3. Из-за поломки переключателя не удаётся настроить необходимую температуру нагрева конфорки. Причина — смещение контактов, их отсоединение.
  4. Проблемы со спиралью выявляются при плохом нагреве конфорки или его отсутствии. Спираль может повредиться из-за перегрева, разрыва или попадания внутрь влаги.
  5. Духовой шкаф может разогревать неравномерно либо не набирать нужную температуру. В данном случае дело в ТЭНах. Ремонт или замена необходимы.

Важно
Самостоятельно проводить ремонт стеклокерамических плит можно, если хорошо изучить инструкцию по эксплуатации и знать строение электроплиты. Иначе необходимо вызвать на дом специалиста

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.


Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Неисправности

Определить неисправность элемента газового контроля достаточно просто. У неисправного датчика следующие признаки неисправности:

  1. Во время включения конфорки, пламя не разгорается. Причина в не открывшемся клапане подачи газа. Если плита оборудована кнопочным включением, кнопка отожмется обратно, сразу после нажатия.
  2. После включения, пламя горит недолгое время и снова тухнет. Причина та же. На плитах с кнопочным управлением, отключение произойдет сразу после нажатия.

Итак, причин всего две и обе ведут к клапану. Для определения неисправности необходима последующая проверка.

Для чего нужна термопара в газовом котле

Термопара (она же термоэлектрический термометр) – это контрольно-измерительный модуль, вырабатывающий при нагреве слабое напряжение, которого достаточно для удержания электромагнитного клапана подачи газа в открытом положении. По-сути, термопара нужна исключительно в целях безопасности: как только по каким-либо причинам (например, вследствие обратной тяги) в топочной камере котла прекратится горение, термопара не сможет удерживать клапан подачи газа в открытом состоянии, подача топлива прекратится, утечка газа в помещение будет предотвращена.

Помимо газовых котлов, термоэлектрический датчик используется в бытовых газовых плитах, печах, водонагревателях. Поэтому при выборе необходимо отбирать термопару именно для газовых котлов, а точнее для конкретной модели котлоагрегата или автоматики (обычно это итальянская автоматика EuroSit 630 и ее аналоги).

Диагностика поломки

Одним из основных признаков, характеризующих поломку системы газ-контроля, является прекращение подачи газа на конфорку. Как правило, в качестве причины такой неисправности выступает износ термопары, которая играет важную роль в функционировании механизма прекращения подачи газа. Замена этой детали способна решить проблему. Но стоит учитывать то, что починка газовой плиты является сложным процессом, который требует от вас наличия определенных навыков и хорошего знания устройства этого прибора. Если вы не уверены в своих силах – лучше доверить ремонт квалифицированному специалисту.
