Пресс-клещи для металлопластиковых труб: как выбрать + инструктаж по использованию

Функции инструмента

Водопровод представляет собой систему труб с многочисленными разветвлениями, соединениями. На сложность конструкции влияет архитектура постройки, количество подключенных к ней объектов.

Стыковка водопроводных труб осуществляется специальными соединительными устройствами — фитингами. Различают их следующие типы:

1. Переходные — монтируются на стыках стальных и металлопластиковых изделий;
2. Цанговые (резьбовые) — применяются для соединения цилиндрических инженерных конструкций. На стык накладывается обжимное кольцо, которое затягивают гайкой;
3. Пресс-фитинги — используются при установке металлопластиковых труб. Конструкция состоит из корпуса со штуцером, уплотнительных и изолирующего колец, обжимной гильзы.

• LiveJournal
• Blogger

Эффективная работа водопровода возможна в случае, если соединение труб выполнено надежно, герметично. При резьбовом фитинге существует высокая вероятность возникновения погрешности, необходимость постоянного дальнейшего контроля проделанной работы. Со временем затяжка гайкой ослабевает, ее необходимо подтягивать, иначе в трубе возникнет протечка.

Прочный/надежный вариант стыковки элементов металлопластикового водопровода — применение пресс-фитинга. Его монтаж осуществляют пресс-клещами. Ими обжимают фитинг на стыке металлопластиковых коммуникаций, для его уплотнения и герметизации.

Преимущества обжимных клещей:

• способность выдерживать давление до 10 бар;
• 50-летний эксплуатационный период;
• отсутствие необходимости в профилактическом обслуживании.

Виды

Классификация пресс-клещей:

• Ручные механические.
• Гидравлические.
• Электрогидравлические.

Ручные бывают двух типов: мини и стандарт.

По назначению оборудование подразделяется на профессиональное и непрофессиональное (бытовое).

Ручные механические

Самый простой аппарат для обжима труб небольших диаметров – ручные мини-клещи. Применяются для обжима труб до 20 мм. Практически такие диаметры используются для внутридомовой разводки горячей и холодной воды. Для отопления уже требуется больший диаметр. Аппарат компактный, весит около 2,5 кг плюс насадка, стоит недорого. Работать мини-аппаратом легко и просто, но при большом объеме работ руки устают. Поэтому он годится только для выполнения небольших объемов работ в доме или квартире.

Стандартное устройство крупнее, имеет удлиненные телескопические ручки. Усилие на обжимную головку передается при помощи шестеренчатой передачи – это помогает регулировать усилие при зажимании фитинга. Особых навыков работа со стандартными опрессовщиками не требует. Ограничение по применению – обжимать можно трубы с внешним диаметром до 25 мм (редко до 32 мм). Такими пресс-клещами можно смонтировать разводку отопительной системы в домашних условиях. Выполнить большой объем монтажных работ подобной конструкцией утомительно.

Гидравлические

Существуют гидравлические модели клещей. В одну из ручек аппарата встроен гидроцилиндр. При сведении ручек в гидроцилиндре создается высокое рабочее давление, передающее усилие на обжимную головку. Работа на таком аппарате требует меньших физических усилий, им можно опрессовать трубы чуть большего диаметра – до 32 мм. Недостатки – значительная цена и необходимость в регулярном техобслуживании.

Электрогидравлические

Самые мощные модели прессового инструмента для металлопластиковых трубопроводов – электрогидравлические. Мускульное усилие работника в них заменяется работой электропривода и гидравлической системы. Такие прессы можно применять для опрессовки фитингов на магистралях Ø 108 мм. Следует иметь в виду, что с увеличением диаметра надежность соединения немного уменьшается. Модели с электроприводом иногда называют пресс-пистолетом – у них нет рукояток, они больше напоминают по форме обыкновенную дрель с насадкой.

Аппараты с электроприводом выполняют ровный и очень аккуратный обжим и самое качественное (прочное и герметичное) соединение из всех видов инструмента.

Чаще всего встречаются более компактные аппараты для обжима соединителей диаметром до 50 мм и мощные громоздкие конструкции для больших размеров. Все инструменты с электроприводом имеют высокую производительность, уменьшают трудозатраты и ускоряют процесс монтажа труб. Устройства комплектуются набором насадок для обжима соединителей нескольких близких диаметров.

Электрические модели подразделяются на три вида по способу электропитания:

Сетевые. Работают от бытовой сети 220 В.

Аккумуляторные. Получают питание от аккумуляторов, выполняют в зависимости от диаметра от 50 до 100 обжатий (некоторые модели до 400 обжатий). Аккумулятор заряжается от сети 220 В. Работать без провода удобнее, но производительность аппарата ниже – аккумулятор при большой загрузке требует перезарядки.

Универсальные модели могут работать и от сети, и от аккумуляторов.

Какой вид лучше для труб из металлопластика

Строго говоря, трубам из металлопластика все равно, с помощью каких пресс-клещей их монтировали. Но не все равно людям, выполняющим монтаж и в дальнейшем эксплуатирующим систему отопления или водоснабжения. Идеальное качество получается при работе электрическим инструментом, но и надежность правильного обжима ручным инструментом не вызывает сомнений. Поэтому выбор аппарата зависит от диаметра труб и объема работы.

Основные типы клещей

Монтаж СИП кабеля от столба к дому

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы.

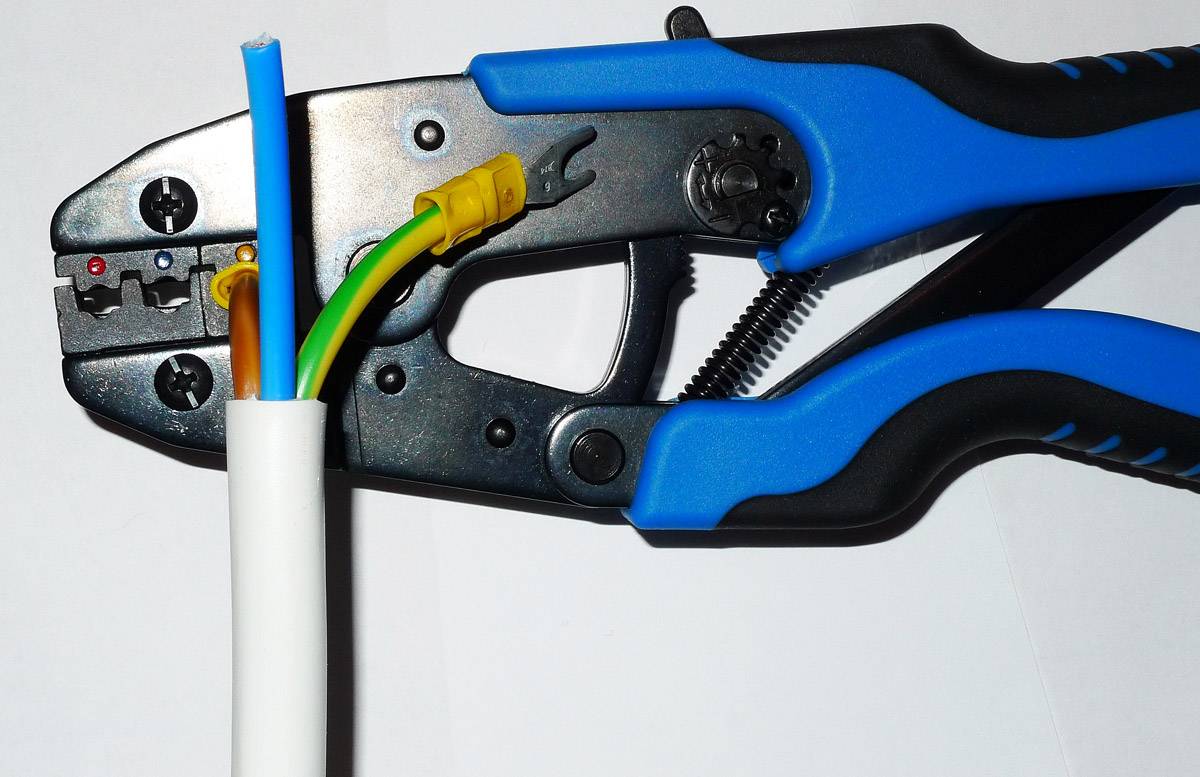

Клещи обжимные

Пассатижный

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Клещи со съёмными матрицами

Важно! Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников

Диафрагменные клещи

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Обратите внимание! Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции. Диафрагменные клещи

Диафрагменные клещи

Как делается ручной обжим?

Процесс опрессовки металлопластиковой трубы ручными клещами несложный, но требует внимания и аккуратности. Для работы необходима плоская полая поверхность, на которой можно расположить секцию трубы, соединительную арматуру и сам инструмент.

Для правильной работы с пресс-клещами необходимы подходящие условия – просторная ровная поверхность и хорошее освещение. В удобно оборудованном месте даже новичок, не имеющий большого опыта ремонта и монтажа, сможет правильно обжать и установить фитинг

Когда все необходимое готово, губки пресса кладут на стол, а ручки выдвигают в стороны на 180 градусов.

Верхний элемент клетки отсоединяется от агрегата и в него вставляется верхняя часть вставки пресса, соответствующая размеру обрабатываемого участка трубы. Нижняя половина помещается в нижнюю часть держателя, которая остается пустой, и инструмент фиксируется на месте.Опрессовать фитинг пресс-инструментом можно только один раз. Вторая обработка категорически недопустима, поэтому к любым действиям нужно относиться ответственно

Они образуют соединительный узел из трубы и фитинга и вставляют раму в губки пресса, тщательно следя за тем, чтобы втулка фитинга находилась внутри вставки пресса.Для качественного обжима очень важно использовать насадки, четко соответствующие диаметру сечения трубы. В противном случае прибор деформирует фитинг и деталь придется заменить на новую. После того, как набор трубок и фитингов правильно помещен в устройство, ручки соединяются вместе до упора и цепляются

После того, как набор трубок и фитингов правильно помещен в устройство, ручки соединяются вместе до упора и цепляются.

После обработки металла должны образоваться две идентичные дугообразные кривые и две хорошо заметные кольцевые полосы. И в результате получится четко и надежно установленный и закрепленный сайдинг, снять который подручным рабочим инструментом будет практически невозможно.Монтаж фурнитуры нужно проводить очень аккуратно, аккуратно и без спешки. Ни при каких обстоятельствах не должно происходить смещения. Даже 5 миллиметров станут критическими для системы трубопроводов и в будущем приведут к нарушению целостности

определить неправильно выполненную работу можно по незакрепленной гайке, нечетко затянутой, по наличию видимого отверстия шириной более 1 миллиметра между металлопластиковой трубкой и гайкой, а также по неплотной затяжке гайки. При обнаружении таких ошибок фитинг нужно будет отрезать от трубы и заменить на новый.

Конструкция

Пресс для гильз будет иметь высокое качество только в том случае, если изготавливается с соблюдением стандартов. Сначала подготавливают прототипы, потом эти прототипы направляют партнерам. Тестирование заготовок осуществляется в лабораториях, соединения проверяются на герметичность, прочность на разрыв. Отдельно организуются испытания на строительных объектах. Они должны показать, насколько инструмент удобен, что нужно усовершенствовать.

Вам это будет интересно Особенности двухзонного счетчика

Для разработок подбираются самые практичные, долговечные, прочные и надежные материалы. Их главная задача — выдержать максимум пресс-циклов. Большинство инструментов для первого технического обслуживания выполняют в районе 40 тыс. прессований.

Механические пресс клещи для обжима проводов, обработки наконечников решают задачи коммутации изделий. Сначала нужно будет снять изоляцию, потом надеть наконечник, вставить его в гнезда механизма опрессовочных обжимных клещей. После этого можно считать, что кабель к работе готов. Составляющие конструкции, которые позволяют решать указанные задачи:

• колесико с функцией разблокировки;
• храповый механизм.

Так выглядит механизм пресс-клещей Благодаря храповой детали, нельзя не доопреоссовать гильзу до конца — клещи просто не разблокируются, пока им это не позволит сделать храповый механизм. После окончательного закрытия раздается щелчок. Специальное колесо нужно, чтобы разблокировать храповый механизм.

Тип используемых соединений

Металлопластиковые трубопроводы собирают разными способами. Способ сборки зависит от типа используемого фитинга.

Трубопроводы из металлопластика удачно взаимодействуют с фитингами:

• резьбовыми;
• сварными;
• обжимными.

Первые и так знакомы всем, кто хоть раз работал с сантехникой. Вторые являются удачным вариантом, но предполагающим наличие у вас специального сварного аппарата и времени.

А вот последний вариант, то есть фитинги работающие на обжим – намного интереснее. Именно для опрессовки и обжима фитингов такого класса и используют ручные пресс-клещи.

Обжимное соединение в чем-то похоже на компрессионное или резьбовое, только элементом фиксации в нем выступает сам фитинг и его вставки.

Состоят обжимные фитинги из тела и обжимных выступающих гаек или шайб. Тело содержит в себе муфту определенной формы и размера. На крах муфты приклеены резиновые уплотнители или конусные торцевые ограничители, используемые для герметизации соединения.

Обжимной фитинг монтируют на трубу посредство накручивания или зажатия на ее торце, а затем происходит процесс обжима или опрессовки. То есть деформации обжимной гайки клещами.

Обычные ручные пресс-клещи

После деформации гайка навсегда меняет свою форму, зажимая края трубы под давлением и не позволяя соединению разойтись. Не стоит скептически относиться к подобным решениям. Практика показала, что правильно смонтированный обжимной фитинг формирует практически неразрушимое соединение. Оно полностью герметично и мало чем уступает даже сварному шву.

Из минусов можно отметить невозможность снять деталь в случае появления необходимости. Обжимные образцы соединения устанавливают только раз. Развальцевать деформированную клещами гайку невозможно, снять ее тоже нельзя. Если хотите избавиться от нее — придется срезать часть трубы вместе с изделием на ней.

Назначение и конструкция

Ручные и электрические пресс-клещи для металлопластиковых труб выполняют лаконичную и простую задачу, а именно, осуществляют качественную деформацию гайки.

Чтобы добиться действительно ровного пластичного обжима, нужно давить на гайку со всех сторон с одинаковым и равномерным усилием. Нельзя просто постучать по ней молотком или обжать в тисках для фрезеровки.

Пресс инструмент для металлопластиковых труб спроектирован как раз для подобных задач. Он, по большому счету, являет собой обыкновенные клещи, усиленные механизмами, передающими усилие и с возможностью смены насадки.

Пресс-клещи в разных вариациях

Насадки монтируются в головку клещей. Меняются в случае необходимости, когда меняется диаметр рабочей заготовки. Клещи имеют две ручки, на которые человек давит с поступательными усилиями. Ручки, как правило, не провоцируют обжим напрямую, а только передают усилия через специальную конструкцию. По такой схеме работает ручной инструмент. Однако есть и другие.

Разновидности клещей

Человеку свойственно улучшать все, что его окружает. Пресс-клещи – не исключение.

Для упрощения работы были придуманы сразу несколько вариаций этого оборудования. Купить можно инструмент:

1. Ручной.
2. Гидравлический.
3. Электрический.

Ручной инструмент частично мы уже описали. Это массивные ручные клещи, рассчитанные на взаимодействие исключительно с человеческими усилиями. Они имеют стандартный механизм давления по обратной крестообразной схеме либо же передают усилия через специальные схемы. В любом случае с таким оборудованием ваша эффективность зависит только от вас.

Гидравлическое оборудование несколько иное. Здесь тоже придется жать на ручки, но уже не так интенсивно. Гидравлический привод сделает большую часть работы за вас. Это все еще механический инструмент, довольно безотказный и производительный. Однако цена у него на порядок выше, что впрочем, вполне очевидно.

Электрические клещи – полностью профессиональный инструмент. Они работают за счет взаимодействия с небольшим электроприводом, подающим механическое усилие на зажим. Все что от вас требуется – выбрать насадку да нажать кнопку. Работать с ними очень удобно. Производительность и качество труда вырастает, как и стоимость обслуживания.

Цена электрических пресс-клещей, как и любого другого высококлассного профессионального оборудования очень высока. Они будут по карману даже тем, кто занимается сантехникой профессионально и довольно давно.

Всем остальным тратиться на клещи с приводом смысла нет. Любителям работать своими руками, разумнее одолжить оборудование или же купить себе ручные клещи. Даже с несколькими десятками фитингов они отлично справятся, а стоят на порядок дешевле.

Описание

Профессиональные модели пресс – клещей для наконечников представляют собой инструмент механического типа, благодаря применению которого можно быстро, надежно соединить между собой несколько разных элементов. По своему внешнему виду они больше всего напоминают обыкновенные плоскогубцы. Единственным отличием является то, что для их функционирования применяются специальные рельефные матрицы. Эти матрицы подбираются отдельно, с учетом форм, а также диаметра обжимаемого изделия.

Продолжительность эксплуатации электросетей, прежде всего, зависит от качества соединения проводников между собой. Именно по этой причине большой популярностью стали пользоваться изделия опрессовки, благодаря применению которых можно создать надежное, качественное неразъемное соединение, состоящее из нескольких проводников.

Процедура опрессовки предусматривает проведение предварительной подготовки кабеля, а затем его дальнейший обжим при помощи специальных гильз, сделанных из алюминия либо меди. Инструмент, который используется для обжимки проводов, чаще всего, опытные пользователи называют кримпером.

Большинство популярных производителей оснащают такие агрегаты небольшим набором сменных матриц со специальными профилями. В зависимости от предназначения и спецификации они подходят как для работы с жилами, так и для устранения изоляции.

Как правило, большинство опытных пользователей, пользуются опрессовочными инструментами, которые оснащены приводом механического типа. Такие устройства обладают высоким уровнем эффективности и могут применяться как в промышленности, так и для решения простых бытовых задач.

Однако следует отметить, что для выполнения работ повышенной сложности применяются пресс – клещи, оснащенные приводом гидравлического типа. Эти аппараты способны обработать кабель большого диаметра, площадь сечения которого варьируется от 120 мм квадратных. Такие устройства, используемые для опрессовки наконечников, а также гильз состоят из нескольких базовых элементов:

1. Неподвижной части. Представляет собой матрицу. Она имеет вид фигурной скобки и обеспечивает необходимый уровень деформации обрабатываемого материала.
2. Подвижной детали. Этот элемент является специфическим пуансоном. Он обеспечивает выдавливание соединения непосредственно на гильзе.

При использовании съемных моделей, нужно правильно подобрать уровень их рабочей зоны, которая состоит из пуансона и матрицы. Если при подборе рабочей зоны пользователь допустит ошибку, тогда в итоге получится соединение низкого качества с неприемлемым уровнем контакта.

Кроме того, при использовании этого инструмента необходимо уметь рассчитывать подаваемое на него пользователем усилие для обеспечения сжатия. Слишком большое давление приведет к разрыву используемой гильзы и сделает ее непригодной для дальнейшей эксплуатации. Недостаточное, небольшое давление наоборот не сумеет обеспечить надежный обжим и контакт проводников между собой.

Как соединяются металлопластиковые трубы?

В процессе прокладки металлопластиковых труб используются специальные соединительные детали – фитинги. Это крепежные элементы или узловые ответвления: крестовины, тройники, переходники, заглушки и т.д.

Эти детали бывают двух типов: сжатие и печать. Для установки первого понадобится обычный гаечный ключ, а для второго – обжимной инструмент. Рекомендуемая нами статья познакомит вас с ассортиментом фитингов, используемых для сборки металлопластиковых труб.Пресс-фитинги, закрепляемые на металлопластиковых трубах с помощью обжимного инструмента, позволяют правильно выполнить электромонтаж в системе любой сложности

Пресс-фитинги считаются наиболее надежными и не ослабевают при эксплуатации, сводя к минимуму возможность протечек в системах. Такой способ подключения позволяет заливать коммуникации бетоном и при необходимости проводить скрытую прокладку металлопластиковых труб в стенах, перекрытиях и потолках.Пресс-фитинги – это современный элемент для надежного соединения металлопластиковых труб в одну систему. Он состоит из корпуса, содержащего фитинг и прокладки, изолирующие обжимную втулку и кольцо

Область соединения демонстрирует отличные характеристики, легко выдерживает давления, в несколько раз превышающие максимально допустимое давление в самих трубах, демонстрирует высокую механическую прочность и надежно служит в течение многих лет, не требуя излишнего внимания и длительных работ по техническому обслуживанию.При установке металлопластиковых труб для устройства теплого пола важно использовать пресс-фитинги. Гарантируют максимальную надежность соединения и подходят для последующего заполнения цементных стяжек. Для установки фитингов в металлопластиковые трубы используются клещи для опрессовки любого типа

С их помощью опрессовка выполняется быстро и качественно, а в результате получается четкое неразрывное соединение, практически полностью исключающее прорыв в линии связи

Для установки фитингов в металлопластиковые трубы используются клещи для опрессовки любого типа. С их помощью опрессовка выполняется быстро и качественно, а в результате получается четкое неразрывное соединение, практически полностью исключающее прорыв в линии связи.

При использовании пресс-фитингов система трансформируется в неразборный неразъемный комплекс. Ошибки, допущенные в процессе установки, не могут быть исправлены или исправлены. Чтобы избавиться от них, вам нужно будет вырезать фрагмент и установить новый узел связи.

Еще один недостаток – довольно высокая цена деталей пресса. Вот почему они не получили широкого распространения в повседневной жизни

Вместо эпилога

Проведенным анализом рынка рассматриваемого инструментария установлено, что почти все его ниши заняты моделями от иностранного производителя. Если в бюджетном сегменте еще можно обнаружить российские образцы, с довольно-таки хорошими характеристиками и по нормальной цене, то на более высоких ступенях их попросту нет. Одновременно, стоит отметить, что весь премиум-сегмент полностью «оккупирован» образцами от немецкой . Данный бренд существует аж с 1885 года и неудивительно, что он сумел захватить верхние строчки полностью. Однако, и цена на инструментарий «Кнайпекс» очень уж «кусачая» — найти их устройство кримперного типа именно для наконечников с ценой менее 10 000 рублей попросту невозможно. Однако, если такой кримпер все-таки удалось найти, то значит оно есть суть банальная подделка.

Способы соединения

Использование пресс-клещей позволяет сделать надежное и долговечное соединение металлопластиковых изделий. Чтобы места стыков служили долго и не требовали ремонта, необходимо правильно провести соединения. Сами работы с использованием пресс-клещей выглядят следующим образом:

• прежде всего делается разметка. Затем при помощи специальных ножниц или ножовки разрезается металлопластиковая труба;
• после этого конец трубы необходимо подготовить для соединения. Для этого снимается фаска, и концы обрабатываются наждачной бумагой. Если во время транспортировки или резки форма трубы изменилась (стал неидеальный круг), то ее необходимо поправить при помощи калибратора;
• далее, на конец металлопластиковой трубы надевается обжимная муфта, входящая в состав соединительного фитинга;
• затем, входящий в состав фитинга штуцер (он идет в комплекте с уплотняющей прокладкой) вставляется внутрь трубы. Чтобы избежать появления электрокоррозии на трубу (в том месте, где она соприкасается со штуцером) надевается диэлектрическая прокладка;
• далее, следует подготовить к работе пресс-клещи. Для этого подбирается вкладыш соответствующий диаметру используемой металлопластиковой трубы. После этого в обойму пресс-клещей вставляется собранный узел (сама труба и надетый на нее фитинг). Проследите, чтобы обжимная муфта была точно внутри вкладыша устройства. В противном случае прессовка пройдет неправильно;
• после того как убедились что все детали соединительного устройства, установлены правильно, можно приводить в действие пресс-клещи. Если у вас ручной вариант, то он сжимается до упора. При использовании профессиональных автоматических пресс-клещей достаточно привести в действие гидравлический или электрический привод.

После стыковки необходимо проверить правильность соединения. На муфте должно образоваться две правильные дугообразные полосы. Если их нет, то необходимо отрезать трубу и провести все работы заново. Разбирать и использовать фитинг повторно нельзя.

Особенности ручного обжимного инструмента

Помимо своих прямых функций, некоторые модели ручных обжимных клещей имеют некоторые дополнительные функции, облегчающие процесс установки и способствующие соблюдению основных правил безопасности при эксплуатации:

• OPS – это вариант расширения, предназначенный для увеличения мышечной силы с помощью четырехступенчатого прогрессивного зажима.
• APC – это уникальная система, которая проверяет правильность соединения (она не позволяет снять хомут со шланга, пока хомут не будет завершен).
• APS – это прогрессивное устройство для правильного распределения приложенного усилия в соответствии с размерами пресс-фитингов.

Планируя покупку ручных плоскогубцев для металлопластика, сначала определите диаметр используемых труб, а затем на основе этих данных выяснят, есть ли в магазине инструмент такого же диаметра и фитинги, предназначенные для опрессовки, используемые для изготовления соединения.

Если необходимо обжать трубы разных размеров, за основу берется максимальное сечение детали. Инструмент большого диаметра справится с трубками даже меньшего размера, так как в комплект всегда входят дополнительные вставки, позволяющие это сделать.

Весь процесс создания соединения с помощью клещей включает в себя несколько стандартных шагов:

Фотографии из Перед выполнением соединения с помощью обжимного инструмента с конца трубы снимается фаска по ее внутренней поверхности. Затем они калибруются – выравниваются, чтобы вернуть слегка измененную форму после резки с помощью калибра. В трубе с фаской начинаем фитинг с предварительно нарезанными уплотнительными кольцами на нем. Также ставим диэлектрическую прокладку вдоль линии, соединяющей фитинг с трубой, чтобы исключить электрокоррозию. Обжимной фитинг вставляется на второй участок трубы. Обожмите фитинг обжимными клещами, предварительно подобрав вставку подходящего размера. После действия прижимных клещей металл обжимного фитинга, прилегающий к трубе, следует равномерно изогнуть волнообразно. После осмотра проверяется прочность и герметичность соединения. Шаг 1: Калибровка многослойной трубы. Шаг 2: Установите фитинг на подготовленную трубу. Шаг 3: Обожмите соединяемые трубы. Шаг 4: Проверьте сопротивление и герметичность сборки

Виды фитингов

В процессе эксплуатации трубопроводные системы меняют направление движения, разветвляются, заглушаются, присоединяют какие-то устройства или изменяют диаметр. Все эти задачи решаются с помощью сборочных элементов. Каждая такая деталь, в зависимости от назначения, имеет свою форму.

Виды фитингов:

1. Отводы. Изменяют направление движения на 45, 90 или 120 градусов.
2. Муфты. Соединяют две трубы одного диаметра.
3. Заглушки. Закрывают тупиковый конец.
4. Тройники, Крестовины. Применяются для создания ответвлений.
5. Штуцеры. Предназначены для присоединения гибкого шланга.

Для монтажа трубопроводов разных диаметров используются переходные муфты. Элементы, соединяющие отрезки труб с одинаковыми отверстиями, называются прямыми.

FORApress

Данные клещи изготовляет известная турецкая компания. С их помощью можно быстро создать качественное соединение труб и фитингов. Данной устройство может работать с изделиями с диаметром до тридцати двух миллиметров.

Клещи оснащены телескопическими рукоятками. Их длина может регулироваться от 350 до 650 миллиметров. При максимальной длине ручек показатель рабочего усилия увеличивается практически в два раза.

Пресс клещи с фиксирующим модулем способны вращаться на триста шестьдесят градусов. Это существенно упрощает монтаж оборудования. Инструмент поставляется в наборе.

В него входит:

• пластиковый кейс;
• вкладыши под разные диаметры;
• пресс клещи.

Общая масса набора составляет 6,38 кг. Габаритные размеры футляра — 150х900х585х92 миллиметров. Инструмент является качественным и надежным. Идеально подходит для бытового применения.

Конструкция пресс-клещей

Инструмент Valtec с комплектом насадок

Обжим металлополимерных труб в процессе прокладки трубопроводов многими их производителями (Валтек, Rehau, Ротенбергер, Teplius и др.) считается наиболее надёжной технологией. В зависимости от расчётного усилия обжима пресс для труб может иметь ручной, электрический или гидравлический привод.

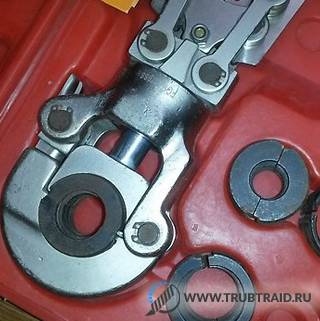

Ручные пресс-клещи

Конструкция соответствующего инструмента с ручным приводом обычно предусматривает следующие элементы:

• Направляющие для соосного позиционирования трубы и фитинга;
• Две обжимные полуматрицы;
• Подвижную матрицу, выталкивающую соединённый участок трубопровода из рабочей полости инструмента;
• Опционально — регулятор усилия обжима (во многих типоразмерах с этой целью применяется динамометрический ключ, настройка которого ведётся по прочностным характеристикам обжимаемого материала);
• Рычажные ручки, создающие усилие обжимки.

Непосредственно обжим происходит в обжимной головке, которая комплектуется несколькими сменными насадками, повышающими универсальность инструмента.

При сжатии рычагов клиновой привод обжимной головки пресса для металлопластиковых труб постепенно проворачивает относительно своей оси, в результате чего конические поверхности полуматриц постепенно сводятся, деформируя материал металлопластиковой трубы.

Некоторые типы пресс-клещей оснащают боковым разделительным ножом, при помощи которого выполняется подготовка торцов. Иногда предусматриваются усилители, которые выполнены в виде зубчатой повышающей передачи.

Пресс-клещи с гидравлическим и электрогидравлическим приводом

Используются, когда расчётное усилие прижима оказывается слишком большим, что негативно сказывается на габаритных размерах инструмента. Чтобы уменьшить размеры плеч рычагов, смыкание полуматриц производится внешним приводом.

Гидропривод в конструкции пресс-клещей для обжима фитингов наиболее компактен. Он встраивается в один из рычагов, и при нажатии продвигает шток в направлении обжимной головки. Опрессовка происходит жидкостью высокого давления, которая содержится в гидроцилиндре. По достижении требуемой степени обжатия пользователь отпускает ручки, жидкость под воздействием обратного клапана перетекает в цилиндр, и полуматрицы расходятся.

Пресс-клещи с электрогидравлическим приводом

Недостатком гидравлического привода является потребность в тщательном регламентном обслуживании инструмента. Этих проблем лишён электрогидравлический привод, который действует от батареи, стационарной электросети или встроенного в рукоятку аккумулятора. При нажатии на курок происходит подача питающего напряжения, жидкость начинает поступать в верхнюю полость гидроцилиндра, и перемещает шток, сжимающий полуматрицы. Для того, чтобы прекратить процесс, достаточно отпустить курок.

Пресс-клещи электрогидравлического типа относятся к профессиональному инструменту, поэтому их применение оправдано при значительном объёме данных операций.

Обзор моделей разных производителей

Наиболее качественным инструментом является продукция европейских брендов. Несмотря на достаточно высокую стоимость, такие пресс клещи являются оптимальным вариантом. Они надежные и удобные в работе.

На рынке также представлены китайские и турецкие модели. Они стоят существенно дешевле, но среди них есть варианты, не уступающие инструменту европейского производства.

В этом обзоре вы узнаете о свойствах таких моделей:

• Rems «Эко-Пресс»;
• FORApress;
• Vtm.293.0.160032.

Каждая из представленных моделей является удачной и популярной для бытового применения. Ниже мы детально рассмотрим каждый вариант из перечня.
