Осушители для бассейнов: как выбрать и рассчитать оптимальный осушитель воздуха

Осушители для бассейнов

Главным предназначением осушителей воздуха является подержание в помещении бассейна оптимальной влажности.

Применяя осушители воздуха для бассейнов можно значительно уменьшить расход энергии на подогрев наружного воздуха, так как основную часть влаги можно удалить с помощью данного оборудования, избегая ее механического удаления вместе с воздухом. Основным недостатком использования только осушителя становится отсутствие возможности удаления неприятных запахов. Данная проблема легко решается с помощью совместного использования приточно-вытяжной вентиляции.

Разнообразие модификаций позволяет выбрать осушитель для бассейна с учетом конкретного варианта использования. Существуют стационарные и передвижные, напольные и настенные модели.

Основными параметрами при выборе качественного осушителя являются эффективность, производительность, надежность, высокая защита от влаги. Основные элементы данного оборудования изготавливают из антикоррозионных материалов.

Современные модели осушителей воздуха для бассейнов работают на одном их нижеприведенных принципов:

  • Конденсация;
  • Ассимиляция;
  • Адсорбция.

Конденсационный принцип работы

Процесс работы осушителей воздуха, основанных на принципе конденсации, заключается в скоплении находящегося в воздухе водяного пара на специальной поверхности, отличающейся более низкой температурой. Механизм действия такой же, как у кондиционера, но тепло из помещения не выводится.

Принцип работы устройств состоит в следующем: при взаимодействии воздуха с охлажденной поверхностью осуществляется конденсация влаги. Вентилятор направляет влажный воздух из помещения бассейна на испаритель, где происходит его охлаждение и конденсация влаги, которая затем удаляется в специальную емкость либо через дренаж. Далее воздух попадает на конденсатор, нагревается до заданной температуры и попадает назад в помещение бассейна. Работа осушителя происходит в автоматическом режиме.

Эффективность конденсационных осушителей в большей степени зависит первоначальной температуры в помещении.

Осушение методом адсорбции

Работа адсорбционных осушителей заключается в удалении влаги из воздушных масс с помощью специального поглотителя – адсорбента. Воздух, находящийся в помещении, принудительно проходит через камеру осушителя, которая содержит адсорбент. Далее осуществляется поглощение влаги эффективным адсорбентом на стекловолоконной основе и возвращение в помещение бассейна обработанного воздуха.

Данные осушители воздуха для бассейна отличаются высокой эффективностью и производительностью. Конструкция адсорбционного ротора позволяет одновременно пропускать два параллельных потока воздуха. Один поток направляет обработанный и осушенный воздух в помещение, а дополнительный горячий воздушный поток удаляет влагу из адсорбента. Непрерывное вращение ротора обеспечивает постоянное осушение влажного воздуха и одновременную регенерацию адсорбента.

Ассимиляционный осушитель воздуха

Осушители, использующие принцип ассимиляции, характеризуются низкой производительностью и эффективностью, большими затратами энергии. Принцип ассимиляции состоит в том, что подогретый воздух вмешает больше водяного пара, чем холодный. Данный вид осушителей практически не применяется для осушения бассейнов, так как их работа в значительной степени зависит от температуры окружающего воздуха. Ассимиляционные осушители не обеспечивают эффективного результата в помещениях с высокой относительной влажностью.

При выборе осушителя необходимо обратить внимание на виброустойчивость и уровень шума при работе

Эти параметры оказывают важное влияние на комфорт присутствующих в бассейне людей, так как оборудование рассчитано на непрерывную работу без выключения

При правильной организации вентиляции бассейна и осушения воздуха создаются комфортные условия для присутствующих людей, увеличивается срок эксплуатации здания в целом. Использование полного комплекса мероприятий позволяет достичь необходимого притока свежего воздуха и избежать большой влажности. Создание благоприятного микроклимата в бассейне возможно лишь при достижении идеального баланса между температурой воздуха и влажностью.

Проектирование и расчеты для подбора оборудования

Для грамотного подбора оборудования требуется рассчитать интенсивность испарения. Вычисления проводятся по формуле, регламентированной европейским стандартом VDI 2089.

Рассчитаем интенсивность испарения для малогабаритного частного бассейна с площадью зеркала воды 30 м2. Примем температуру воды в ванне бассейна равной +28?С, температуру воздуха в плавательном зале +29?С, значение давления водяных паров в помещении РB возьмем 33,6 мбар. Предположим, что зафиксированная влажность воздуха равна 65 %.

Сначала нужно  вычислить *РL – величину парциального давления испаряющейся воды. Находим для ее вычисления значение РL 100 (при параметрах влажности 100 %) по таблице градации упругости насыщенных водяных паров в зависимости от температуры воды в чаше бассейна. Согласно принятым нами условиям это 40,07 мбар, которые надо помножить на 0,65 (значение влажности, приведенное к единице).

РL 100 (величина при 100% влажности) ? 0,65 (65 %) = 40,07 ? 0,65 = 26,05 мбар

W = e ? A ? (РB — РL) = 15 ? 30м2 ? ( 33,6 мбар – 26,05 мбар) = 3397,5 г/час ? 3398 г/час  = 3,398 кг/ч

При взятых за основу в примере данных с 1м2 водной поверхности в бассейне испаряться будет 0,11 кг влаги.

Это упрощенная схема расчета интенсивности испарения, но при желании можно воспользоваться и другим методом, применяемым в Великобритании.

Конструкционные особенности

Вода, которой заполняют бассейн имеет примеси хлора. Особенностью осушителей, постоянно эксплуатируемых во влажной среде, является высокая защищенность поверхностей от коррозии. При их производстве наносится специальное антикоррозионное покрытие на корпус и металлические детали.

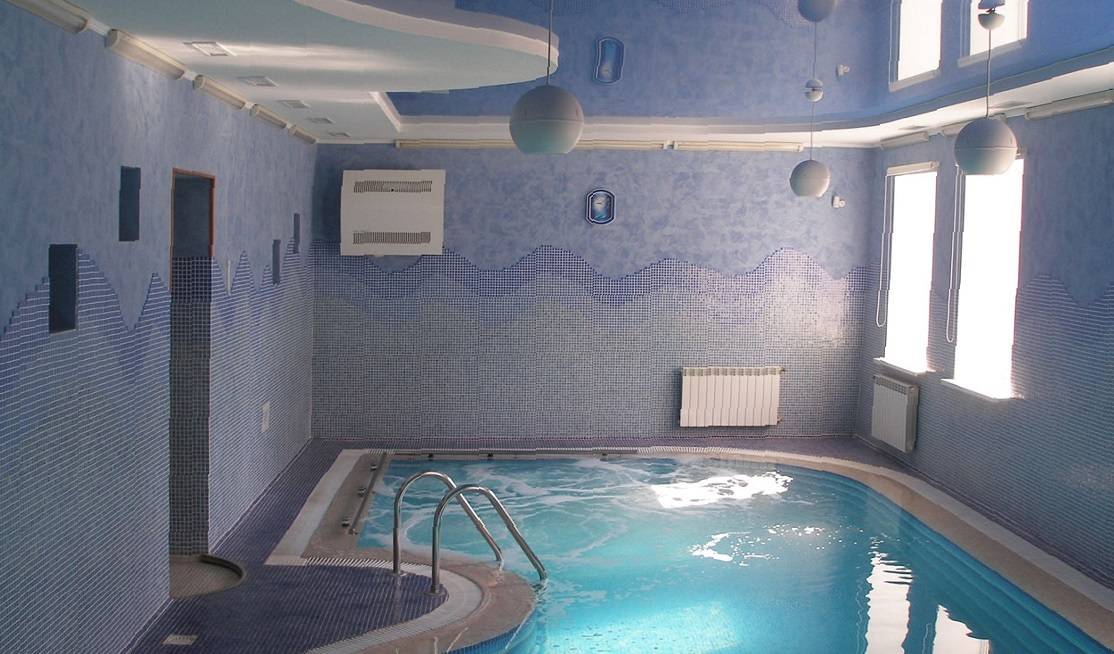

Настенный осушитель

По специфике монтажа осушители воздуха подразделяются на;

  • напольные;
  • настенные;
  • расположенные внутри помещения и за его пределами.

Панель управления устройством, как правило, располагается на его лицевой панели. Как вариант все манипуляции можно выполнять, используя ПУ.

4 Способы размещения осушителей

Перед тем как выбрать оборудование, нужно подумать, как оно будет располагаться в помещении. По способу размещения осушитель может быть:

  1. 1. Настенным. Хорош в случаях, когда в комнате необходимо сэкономить площадь пола. Достоинства — низкая цена, возможность покрасить прибор в цвет общего интерьера, оптимизация скрытого слива влаги. Однако один такой осушитель не в состоянии поддерживать оптимальную влажность, поэтому рекомендуется приобретать сразу несколько аппаратов.
  2. 2. Напольным. Привлекает покупателей тем, что для его установки можно выделить участок непосредственно возле искусственного водоёма. При необходимости прибор можно перенести в другое место.
  3. 3. Канальным. Отлично подойдёт для больших помещений. Часто оборудование устанавливают в соседней комнате, а приток и отвод воздушных масс осуществляется по каналам, которые расположены по периметру зала с водоёмом. К преимуществам канального осушителя воздуха для бассейнов относят высокую производительность, отсутствие шума (так как основная работа проходит в соседнем помещении) и возможность добавить в систему поступление воздуха. Недостатками являются необходимость частого технического обслуживания, сложный процесс установки и высокая стоимость.

Стоит отметить, что любой тип осушителей может быть канальным. При желании и настенные, и напольные приборы можно разместить в техническом помещении, осуществив монтаж соответствующей подводки.

Любые современные осушители считаются экологически чистыми приборами, ведь они не только контролируют уровень влаги и разбавляют микроклимат помещения свежими воздушными массами извне, но и очищают пространство от микробов и пыли. Следует лишь учитывать, что чрезмерно увлекаться осушением не рекомендуется, ведь это может спровоцировать простудные заболевания. При правильной эксплуатации устройство порадует владельцев долгими годами службы и общим оздоровлением атмосферы бассейна, тем более что подобрать оптимальный вариант в наши дни не составляет особого труда.

Принцип работы устройства

Для осушения воздуха в комнатах и помещениях с высокой влажностью не подойдут простые кондиционеры. Распространенное заблуждение, что теплый воздух уменьшает влажность непосредственно в доме или офисе, в корне неверно.

Принцип работы простого влагоудалителя заключается в том, что забранный воздух проходит конденсацию в радиаторе (оснащен каждый настенный осушитель) и после удаления влаги, возвращается обратно в жилое помещение. Простое устройство выполняет возложенные на него функции без лишних затрат электроэнергии и денег.

Как выбирать оборудование для бассейна

Касательно ванных комнат и бассейнов, мощности простого осушителя попросту не хватает. Агрегаты канального типа (чаще всего используются в саунах или оздоровительных центрах с бассейном) не просто собирают влажный воздух и конденсируют воду, но и подогревает тот воздух, который возвращается обратно в помещение.

Простой слаженный процесс обеспечивает сухой воздух, предотвращающий размножение бактерий и образования плесени. Поддержание правильного микроклимата в помещении бассейна гарантирует человеку безопасность от возможных угроз (заболевания пневмонией, астмой и грибковыми инфекциями).

Осушитель для бассейна нуждается в оснащении специальной камерной комнате, которая хорошо проветривается (исправная вентиляция). Работу устройства обеспечивает рециркуляция воздуха в здании и на улице.

Еще одной важной задачей, с которой справляется канальный осушитель, является создание воздушного отопления. Универсальное устройство, которое не нуждается в рекламе, справляется с любой влажностью и объемами воздуха в помещении. Весь комплекс оборудования для бассейна можно купить здесь: https://imperbud.com.ua/

Весь комплекс оборудования для бассейна можно купить здесь: https://imperbud.com.ua/

Вентиляционные системы для бассейнов

Главная задача вентиляции состоит в устранении излишней влаги в помещении бассейна. Она испаряется, как с поверхности бассейна, так и с мокрых ограждений, тел купающихся людей. В данной ситуации приточно-вытяжная вентиляция бассейна является необходимым условием его функционирования.

Важно! Приточный воздух не должен обдувать поверхность воды, так как это вызывает увеличение испарения воды и ее быстрое охлаждение в бассейне. На этапе проектирования системы вентиляции следует учесть, что для уменьшения испарения с поверхности бассейна следует обеспечить в помещении температуру на 2-3 градуса больше, чем существующая температура воды

Относительную влажность воздуха лучше всего поддерживать на уровне 55-60%

На этапе проектирования системы вентиляции следует учесть, что для уменьшения испарения с поверхности бассейна следует обеспечить в помещении температуру на 2-3 градуса больше, чем существующая температура воды. Относительную влажность воздуха лучше всего поддерживать на уровне 55-60%.

На практике применяют два способа, с помощью которых осуществляется приточно-вытяжная вентиляция бассейнов:

  • Раздельные системы приточной, вытяжной вентиляции, которые функционируют одновременно;
  • Приточно-вытяжная система с рекуперацией тепла.

Раздельная приточная и вытяжная вентиляция

Раздельная система характеризуется комплексной работой приточной и вытяжной вентиляционных систем. Применение данного способа отличается более дешевой стоимостью оборудования, однако характеризуется достаточно высокими расходами на эксплуатацию. Для организации такой системы вентиляции для бассейна требуется значительная площадь для размещения установок.

Данная система обеспечивает подачу свежего воздуха с улицы и одновременное удаление влажного воздуха из помещения бассейна. Устройство вентиляционного оборудования проводится вместе с общестроительными работами.

Вытяжная система представлена вытяжным вентилятором, встроенным в специальные вытяжные каналы.

Приточная система состоит из следующих составных элементов:

  • Устройство для забора воздуха с клапаном, не пропускающим зимой холодный воздух при отключенном вентиляторе;
  • Фильтр для очищения поступающего атмосферного воздуха;
  • Нагреватель для наружного воздуха, применяемый в холодное время года;
  • Придаточный вентилятор для организации подачи воздуха в помещение бассейна;
  • Блок управления, регулирующий температуру и объем подаваемого воздуха.

Важным моментом, требующим внимания при проектировании системы вентиляции, становится наличие системы автоматики. Она способна постоянно следить за температурой в помещении и поддерживать ее на заданном уровне, контролирует перепад давления между соседними помещениями и бассейном, обеспечивает соблюдение необходимых параметров притока воздуха.

Приточно-вытяжная система с рекуперацией

Приточно-вытяжная система с встроенным рекуператором тепла функционирует в одном блоке. Данный способ отличается значительными расходами на этапе закупки оборудования, но эксплуатационные расходы будут меньше, чем для более дешевой раздельной приточно-вытяжной системы.

Неоспоримыми преимуществами ее использования являются:

  • Экономия пространства в помещении. Приточно-вытяжная система, находящаяся в одном блоке, требует меньше пространства для размещения, чем раздельная система. Данный момент играет важную роль при выборе вентиляционной системы для небольшого бассейна.
  • Экономия энергии. Использование в системе встроенного рекуператора позволяет достичь экономии энергии до 50-70% за счет того, что нагревание приточного воздуха осуществляется при помощи вытяжного воздушного потока, но при этом их смешивания не происходит. Такая функция позволяет уменьшить мощность встроенного двигателя в 2-2,5 раза.

К основным элементам данной системы относятся:

  • Приточно-вытяжной вентилятор;
  • Очищающий фильтр для наружного воздуха;
  • Двойной клапан, предотвращающий проникновение холодного воздуха при отключенной установке;
  • Рекуператор тепла;
  • Нагреватель для подогрева поступающего воздуха до заданной температуры, расположенный за рекуператором.

Единая приточно-вытяжная система оснащена автоматической регулировкой температуры и уровня влажности, кроме того она может дополнительно оборудоваться устройствами для распределения нагретого воздуха в другие помещения.

Для создания и поддержания идеального климата следует использовать дополнительное специализированное оборудование, такое как осушители воздуха для бассейнов.

Основные правила монтажа

Рассмотрев вопрос: как подобрать качественный осушитель, следует обратить самое пристальное внимание на особенности его последующего монтажа. Типовые варианты не требуют специального предварительного сложного расчета вентиляционных узлов

Они позволяют выбрать оптимальный вариант нормализации уровня влажности, опираясь на текущие особенности помещения с искусственным водоемом.

Также можно комбинировать их между собой для создания оптимального вентиляционного контура в частном случае. При этом следует помнить, что минимально допустимое расстояние между климатическим оборудованием и источником воды обязано составлять не меньше двух метров.

Схемы размещения, упомянутые выше, помогают обеспечить эффективность работы устройства. Но в расчеты обязательно следует включить возможность возникновения различных нештатных ситуаций, требующих принятия срочных мер. К ним относятся:

  • Утечка хладагента.
  • Поломка силовых узлов.
  • Исключение риска контакта электропроводящих элементов с водяным потоком.

Установка моноблочных настенных моделей

Общей характеристикой для моноблочной конструкции различных моделей осушителей является их полная готовность к работе еще до выбора места монтажа. Таким осушителем можно регулировать уровень влажности не только в помещениях с искусственным водоемом, но и других, интенсивно накапливающих конденсат.

Для его установки можно использовать заранее подобранные производителем ножки, предлагающие напольное «мобильное» использование. Или при помощи жесткого крепления к стене превратить мобильное климатическое оборудование в аналог стационарного.

Выбор места настенного крепежа и сама процедура проводятся следующим образом:

  • Выбирается оптимальное место на стене, которое достаточно удалено от зеркала воды, но позволит эффективно работать устройству.
  • К устройству подсоединяются рабочие вентиляционные камеры – приточная, вытяжная или только приточная, если осушенный воздух отправляется в общую вентиляцию.
  • Демонтируется корпус для подключения оборудования к водопроводной, электрической, вентиляционной сети – в зависимости от технических особенностей.
  • Монтируются необходимые рабочие узлы – змеевик, дренажный рукав, различные дополнительные климатические элементы.
  • Обязательно выполняется заземление устройства.
  • Проводится проверка качества соединения всех элементов.
  • Корпус возвращается на место и надежно фиксируется.

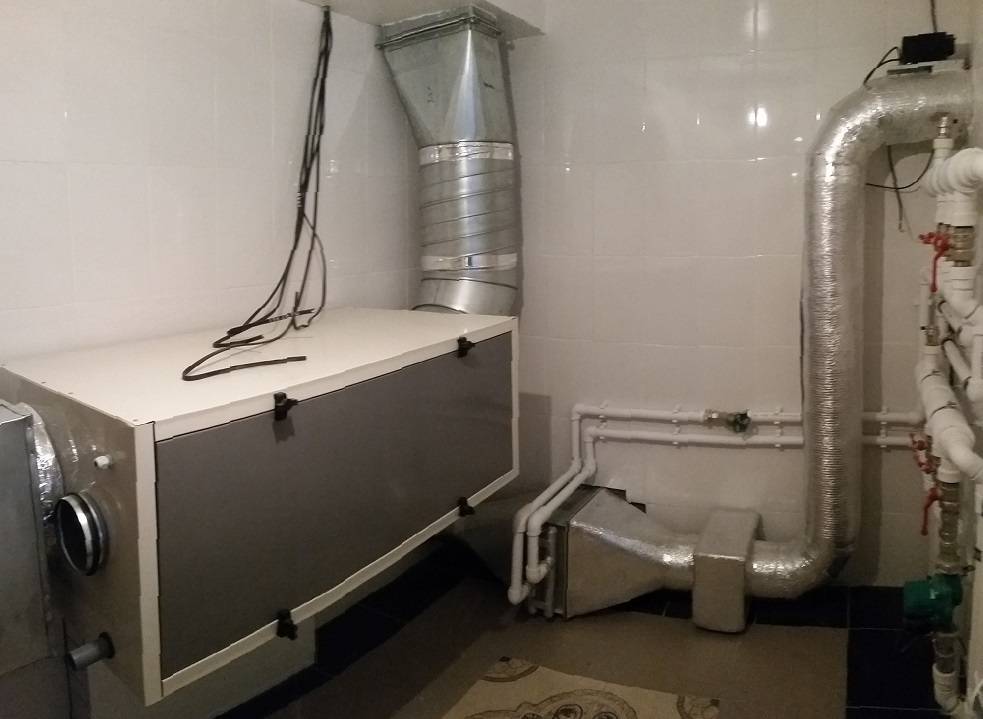

Монтаж канальной модульной системы

Канальный осушитель воздуха может быть установлен только в помещениях, строительный проект которых изначально подразумевает такую возможность. Как правило, когда проектируются довольно крупные бассейны закрытого типа, повышенная влажность и сопутствующие риски обязательно учитываются.

Отдельное помещение для климатического оборудования, оптимальные пути воздуховодов, точки подключения узлов – все это нередко выбирается заранее, исходя из особенностей выбранной модели.

Подсобное помещение, в котором будет расположена осушающая машина – обязательное условие канальной конфигурации системы. Как она будет подобрана и впоследствии установлена – обычно решает владелец.

Незаменимый помощник в быту

Осушители можно использовать в любом помещении, где наблюдается повышенная влажность воздуха. Это позволит понизить данный показатель, исключив при этом возможность скопления вредного конденсата на стенках предметов, потолка, что, в свою очередь, убережет их от порчи – растрескивания краски, потускнения обоев и ткани. В определенных случаях бытовой осушитель уберегает ванные комнаты и душевые от грибка и плесени. Намного лучше заботиться о профилактике грибка, нежели бороться с ним при появлении. Как известно, удаление грибка из толщи материала – достаточно сложная процедура, которая предполагает использование токсичных материалов и препаратов, а иногда – даже перекладку всей плитки.

Нередко можно слышать жалобы домохозяек о том, что их белье не сохнет в дождливые времена. Однако если рядом оставить осушитель, то текстиль высохнет примерно за 2-3 часа.

Быстрая сушка белья при помощи осушителя

Также данные приборы ставят у книжных и платяных шкафов в период, когда идут сильные дожди. В кладовке с запасами провианта эти устройства обязательно предохранят продукты от слежения – муку, соль, сахар. Также логично в осушаемом помещении хранить строительные материалы, лекарства, порошки для стирки, которые, как правило, требуют нормальной влажности воздуха при хранении.

За 24 часа он способен “откачать” примерно 30 литров влаги из воздуха. Устройство лишь необходимо поставить в нужном месте, подключить к розетке и установить желаемый уровень влаги в помещении, после чего он сразу начнет работать. Самые простые модели имеют электромеханическое управление: кнопка запуска, кнопка установки, регулятор влажности, который позволяет устанавливать нужный уровень влажности. Допустимый диапазон: от 30 до 80-100%.

Более дорогие модели оснащаются функциональной панелью с кнопками включения и отключения питания, а также переключателем режимов работы. Следует отметить возможность установки жидкокристаллического табло, на котором будут отображаться параметры воздуха: температура, влажность, а также параметры работы самого прибора.

Большинство моделей имеют защиту компрессора и защиту от замораживания. Они являются “умными” и включат компрессор только через 3 минуты после отключения питания, что защищает от частых пусков. Бытовой осушитель, потребляющий примерно 300-700 Вт мощности сети, практически не доставляет неудобств. Единственное, к чему можно придраться, так это уровень шума, который может показаться высоким – 44-52 дБ. Особенно это заметно, если влажность в помещении сильно превышена и устройству придется “трудиться” всю ночь.

Бытовой осушитель воздуха Dantherm CD 400

Внутри осушителя размещается медный выдвижной бак, куда собирается конденсат. В зависимости от модели, его объем может составлять 3-12 литров. По мере его заполнения пользователю нужно его опорожнять. Если бак полностью заполнится, то работа прибора будет прекращена. Дабы избавить себя от этого действия, слив конденсата осушителя можно вывести прямо на улицу, но это возможно лишь в том случае, если нет необходимости в перемещении прибора. Тем не менее, обслуживать устройство все равно придется – почистить фильтр, прочистить воздуховыпускную и воздухозаборную решетки.

Настенный осушитель воздуха Dantherm CDP 35

Канальный осушитель воздуха Dantherm CDP 75

Говорить о конкретных моделях на данный момент очень сложно, поскольку российский рынок этих приборов пока мал. Однако положительные отзывы покупателей собрали модели: MJ-E16PX от марки MITSUBISHI ELECTRIC; а также BDH-30L от BALLU и CD 400–16 от DANTHERM. Внимания заслуживает и техника производителей GREE; GENERAL CLIMATE; VESTFROST.

Настенный осушитель DanVex DEH-1000w

Самостоятельный расчет интенсивности испарения

Любой бассейн представляет собой большую емкость с водой, где с ее поверхности постоянно происходит испарение влаги. Объем испаряемой воды зависит от множества факторов:

  • Разницы между температурой окружающего воздуха и водой.
  • Площадь поверхности воды.
  • Влажность воздуха в помещении бассейна.
  • Скорости воздушных потоков.
  • Активности находящихся в бассейне людей.

Вся испаряемая влага попадает в воздух, который может поглотить только определенное ее количество. Остальная влага оседает на стенах, потолке и на полу, образуя лужи. Кроме этого, влага оседает на окнах, создавая эффект «запотевания», оборудовании и конструктивных элементах здания, что постепенно приводит их в негодность. Решить проблему излишней влаги позволяет система осушения воздуха, куда включается осушитель, работающий в тандеме с вентиляционной системой бассейна.

В такой системе осушитель удаляет излишнюю влагу из помещения как при отсутствии купающихся, так и во время эксплуатации бассейна людьми. Система вентиляции создает необходимый воздухообмен, из расчета 80 м3 на одного купающегося, удаляет неприятные запахи и различные примеси, испаряющиеся из воды, и создает приток свежего воздуха.

Для того чтобы самостоятельно произвести расчет необходимой производительности осушителя воздуха для бассейна, необходимо воспользоваться одной из нескольких возможных методик. При этом следует использовать формулы, коэффициенты и переменные, данные СНиП и т.д. Можно обратиться к профессионалам, которые рассчитают необходимую именно для вашего бассейна производительность осушителя воздуха. Есть и еще один вариант – это воспользоваться онлайн-калькулятором, размещенным на сайте.

Для того чтобы рассчитать количество влаги, выделяющееся в бассейне, нужно заполнить поля онлайн калькулятора, где указать: длину и ширину бассейна, температуру воды, температуру воздуха в помещении, а также тип бассейна и желаемый показатель влажности воздуха. В результате пересчета вы получите данные, сколько влаги испарилось с зеркала бассейна за определенных промежуток времени. На основании этого можно выбирать осушитель воздуха.

Составляющие устройства и принцип работы

Сам принцип работы осушителя прост – он основывается на конденсации влаги из воздуха при попадании его на холодную поверхность, подобно тому как влага конденсируется в облаках и падает на землю в виде осадков.

Любой осушитель воздух для бассейна представляет собой инженерную систему, состоящую из таких элементов:

  • Воздухораспределительная решетка, которая собирает влажный теплый воздух;
  • Вентиляционная камера, обеспечивающая всасывание воздуха в шахту;
  • Фреоновая установка, охлаждающая поступивший воздух.

Схематически она представлена на рисунке ниже.

Последовательность циркуляции воздуха выглядит следующим образом:

  • Воздух в бассейне поступает с поверхности воды вверх, под потолок, поскольку он теплый и влажный.
  • Под самым потолком находится решетка, которая засасывает потоки воздуха за счет работы вентилятора и подает его к охлаждающей остановке.
  • Ее механизм работы по сути совпадает с тем, как устроен холодильник. Имеющийся в резервуаре хладагент (бесцветные фреоновые газы) поглощает тепло из окружающей среды, за счет чего поверхность механизма постоянно находится в холодном состоянии. Сталкиваясь с ней, воздух сильно охлаждается, и практически вся влага конденсируется (переходит из газообразного в жидкое состояние).
  • Далее превращенная в жидкость влага стекает по наклонному резервуару в емкость либо уходит через дренаж.
  • Осушенный воздух снова уходит в помещение, и цикл начинается опять.

Подобные механизмы в последнее время часто используются в домах в районах со слишком влажным климатом (приморские регионы). Однако в отличие от них осушитель воздуха для бассейна:

  • имеет большую мощность – способен извлечь из воздуха до 110-120 литров жидкости за одни сутки;
  • выполнен из устойчивых к коррозии материалов;
  • имеет дополнительные защитные покрытия от волн, которые всегда бывают в бассейне.

Подробнее о принципе работы механизма на примере бытового осушителя можно узнать из видео.

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

  • В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
  • Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.

Почему осушители бестолковое оборудование?

1. Осушители не предназначены для бассейнов

Смотрим таблицы. Сколько влаги выделяет бассейн (Таблица 1):

Бассейн в Московской области с устройством противотока и подводными струями. Площадь зеркала воды:
15 м218 м221 м224 м227 м230 м233 м236 м2
4,3 кг/ч7,5 кг/ч8,7 кг/ч10 кг/ч11,3 кг/ч12,5 кг/ч13,8 кг/ч15,0 кг/ч

Сколько влаги на самом деле забирает осушитель Dantherm и его стоимость (Таблица 2):

Бытовая серияПромышленная серия
МаркаCDP 35СDP 45СDP 65СDP 70СDP 125СDP 165
Влагосъем0,9 кг/ч1,4 кг/ч2,2 кг/ч2,8 кг/ч5,2 кг/ч6,2 кг/ч
Цена, руб.221 940257 400361 170464 940608 000848 000

Что получается: для бассейна с противотоком и струями зеркалом воды 18 м2 (7.5 кг/ч по 1 таблице) нам понадобится 2 осушителя CDP 70 общей стоимостью 928 тыс.руб. и даже этого будет недостаточно. Система вентиляции для полного осушения воздуха обойдется до 400 тыс.руб.

Может в расчете ошибка? — Нет ошибки. Осушители производят либо для маленьких СПА-зон, либо для больших коммерческих бассейнов.

2. Производитель искусственно завышает мощность

Если Вы внимательно посмотрите характеристики осушителей, то увидите, что заявленная производительность (л/сут) рассчитана на влажность 80%, в то время как требуемая 55%.

Согласно СП 310.1325800.2017 пункт 11.3 в бассейне нужно поддерживать влажность 50-60%.

Производитель указывает мощность осушителя из расчета не на 50-60%, а на все 80%, что приводит к фиктивно завышенной мощности оборудования в 1.5 раза.

Реальная мощность осушителя на 40% ниже заявленной.

Например, на графике в паспорте осушителя CDP 65T мы видим, что при температуре 30 оС и влажности 55% реальная производительность — 2.3 л/ч, а продавец на сайте указывает 3.4 л/ч при 80%.

Завышенная производительность осушителя воздуха для бассейна

3. Производитель занижает реальные объемы влаги в помещении бассейна

До 2012 года объем влаги в бассейне рассчитывался по 3 разным методикам, и результат сильно различался. С выходом норматива АВОК» 7.5-2012 методика стала одна, но продавцы выпускают таблицы подбора по старым расчетам, чтобы выгодно продать оборудование.

В новых расчетах учитывается дополнительное оборудование: фонтаны, гейзеры и горки, поэтому результаты точнее:

Реальные объемы влаги в помещении бассейна занижены

Рассмотрим таблицу производителя:

Продавец нам говорит, что бассейн с зеркалом воды 20 м2 выделяет в помещение 57,6 л/сутки влаги. Но влажность воздуха и температуру воды он выбирает неправильно. Реальные выделения влаги 123 л/сутки.

В итоге, осушитель подобран неверно и влагу не удаляет.

4. В бассейне нужна вентиляция Даже если Вы установите осушитель, в бассейне все равно потребуется вентиляция. Запахи реагентов нужно удалять, а помещение проветривать.

Приточная установка Менерга для бассейна

5. Вы можете 100% влаги удалять вентиляцией без осушителя!

Такую схему мы смонтировали в 20 бассейнах. Она обоснована действующими нормами: СП 310.1325800.2017, АВОК» 7.5-2012.

Вывод:Модельный ряд осушителей не предназначен для бассейнов. Экономически не обосновано использовать осушители в бассейнах частных домов. Владелец бассейна никогда не окупит вложений. Осушитель воздуха – нужное оборудование для других целей.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
