Инструмент
Чтобы сплит заработал и не поломался через день-неделю, нужно приобрести или взять напрокат следующий инструмент:
- Перфоратор с набором долот – придется делать отверстие под 100 мм диаметром в капитальной стене.
- Арматуроискатель, если стена бетонная – попав при долбежке на арматурину, придется бить новое отверстие.
- Труборез. Ни в коем случае нельзя пилить трубки для хладоагента ножовкой! В просвете обязательно останется медная крошка, которая быстро угробит комрессор.
- Набор для развальцовки трубок. При развальцовке подручными средствами герметичности не добиться. О развальцовке трубок будет сказано особо. В комплект хороших наборов для развальцовки входят и труборез с шабровкой.
- Шабровка (ример) – инструмент для зачистки концов труб. Надфиль или напильник не годятся из-за тех же опилок.
- Велосипедный ручной насос – для проверки герметичности системы.
- Вакуумный насос – для вакуумирования системы перед заполнением. Промывка хладоагентом, которую часто рекомендуют, не удаляет влагу, а та гробит компрессор не хуже металлических опилок.
- Индикатор фазы и тестер для электромонтажных работ.
- Манометр.
Основные ошибки подключения и их устранение
Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.
Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов
Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
Важно выдерживать максимальную ровность установки блоков
При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.
Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.
При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.
Наледь на кондиционере

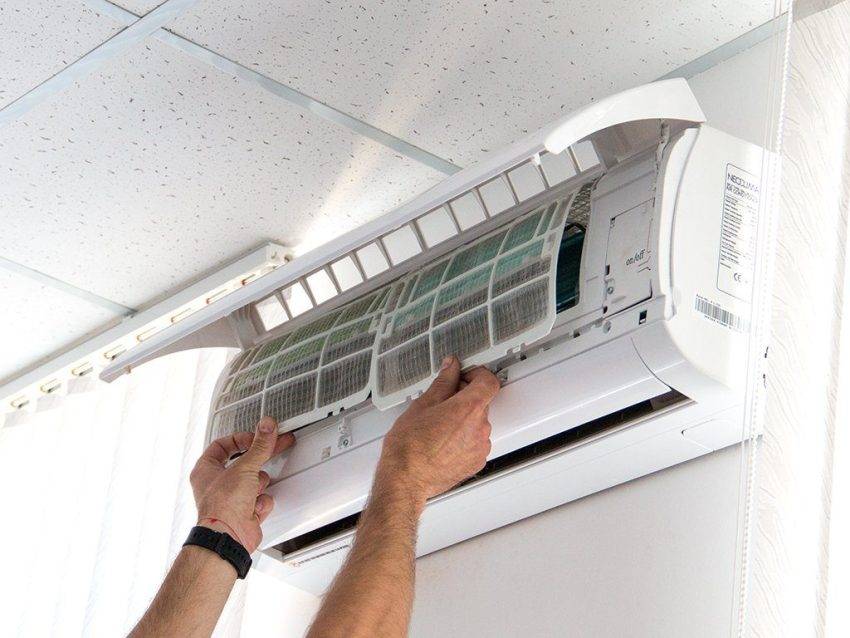

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.
Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.
Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.
Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.
Кондиционер
Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.
Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!
Удачной работы!
Расходные материалы
В зависимости от мощности и модели климатической системы, нужные для установки материалы могут отличаться, например, диаметр трубы, сечение кабеля, количество жил соединительного провода, сечение дренажного шланга для отвода конденсата.
Перечень материалов:
- Отожженные медные трубы (жидкостная и газовая линия);
- Теплоизоляция;
- Соединительный межблочный кабель;
- Силовой кабель питания;
- Дренажный шланг;
- Пара кронштейнов или подставка для крепления внешнего устройства;
- Подходящий крепеж.
Часть из перечисленных материалов продается только бухтами, например, труба по 15 метров, дренажный шланг 25 метров. Таким образом, все необходимые материалы обойдутся около 7 000 рублей.
Алгоритм работ
Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.
- Подбираем набор необходимого инструмента и нужные материалы.
- Изучаем предложенные производителем схемы.
- Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
- Осуществляем проверку исправной работы всех составляющих изделия.
Выбираем розетку
Домашняя розетка должна соответствовать определенным требованиям:
- приветствуется наличие дифференцированного реле или надежного заземления;
- она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
- если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
- она должна подключаться к щитку через автомат защиты.
Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.
Подбираем провод
Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.
Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.
Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.
При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.
Подключаем испаритель
В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.
- Удаляем декоративную переднюю панель.
- Демонтируем крышку защиты, фиксатор кабеля в нижней части.
- Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
- С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
- Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
- Надежно укрепляем провод на выходе из коробки.
- Снятую крышку устанавливаем на прежнее место.
После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
Развальцовка медных трубок
Переходим к этапу подготовки трубок.
Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.
Концы обрабатываются риммером.
Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера
https://youtube.com/watch?v=lW7wjQICPOM%3F
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!
Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.
Высота установки трубки в вальцовочный зажим строго регламентируется.
Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.
Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.
Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям
Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
Нюансы, технические особенности и варианты расположения кондиционера
Первое, что нужно сделать перед началом монтажа – это изучить руководство по эксплуатации. В данном документе закреплены нормы, рекомендованные производителем оборудования, которые обеспечат бесперебойную и корректную работу кондиционера. Не поленитесь выделить 20-30 минут, чтобы отметить некоторые особенности, которые в дальнейшем повлияют на эксплуатацию кондиционера.
Несколько ключевых параметров:
- Высота от верхней плоскости кондиционера до потолка – минимум 15 см, но для конкретной модели это значение определяется производителем.
- Не менее 1,5 м до объекта, на который будет устремлен поток холодного воздуха. Если расстояние уменьшить намеренно, то есть риск переохлаждения и частых заболеваний.
- Не менее 30 см до стены с торцевой части кондиционера.
- От блока до пола – не менее 2,8 м, а под самим кондиционером не должны располагаться хрупкие объекты, включая аквариумы, стеллажи, гардины.
- Наружный блок располагается внизу оконного проема, сбоку или по середине так, чтобы не мешать и не заграждать само окно.
- Длина межмодульной трассы, которая соединяет наружный и внутренний блок сплит-системы составляет 3-4 м, но для конкретной модели эти значения варьируются. Не рекомендуется превышать эти показатели и намеренно удлинять межмодульную трассу, так как потребуется дополнительная закачка фреона. Проще убрать излишки в кольцо, чтобы они не мешались, чем постоянно добавлять охладитель в удлиненную межмодульную трассу.
Специалисты выделяют несколько удобных форм расположения кондиционеров, монтаж которых не доставит массу неудобств:
- Слева от окна внутренний блок + под окном наружный блок – самая удобная и практичная схема, у которой есть масса преимуществ.
- Между окнами внутренний блок + под левым окном наружный блок – уместно, если в квартире есть два рядом расположенных окна.
- Справа от окна внутренний блок + справа от окна или под окном наружный блок – стандартная схема, подходящая для любого этажа многоквартирного дома.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Если в квартире имеется лоджия или застекленный балкон, то наружный блок можно располагать там, но обязательно фиксировать его и обеспечить беспрепятственный доступ воздуха в систему.
Этап 7. Первый запуск кондиционера
Первое включение сплит-системы крайне важный этап, который должен стать показателем качества выполненных работ. Если все монтажные мероприятия произведены верно, то запуск кондиционера становится самым последним и завершающим этапом установки. Запуск производится после проведения всех монтажных работ, подключения межблочной магистрали и включения кондиционера к питанию электросети.
После запуска системы, кондиционер должен работать в нормальном режиме, производить обогрев помещения и его охлаждение на установленных параметрах. Во время работы устройства не должно быть посторонних шумов, дребезжания и тарахтения. Кондиционер работает и выключается только в тех случаях, когда температура в комнате устанавливается на заданные параметры.
О неправильной установке и ошибках при монтаже можно говорить тогда, когда кондиционер не включается вовсе либо выключается в процессе работы без видимых на то причин. Также недопустим посторонний шум во время работы сплит-системы.
Первый запуск кондиционера сразу после установки проводить крайне важно. Этот этап позволит не только проверить правильность установки, но и выявить возможные скрытые дефекты в устройстве
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.
Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

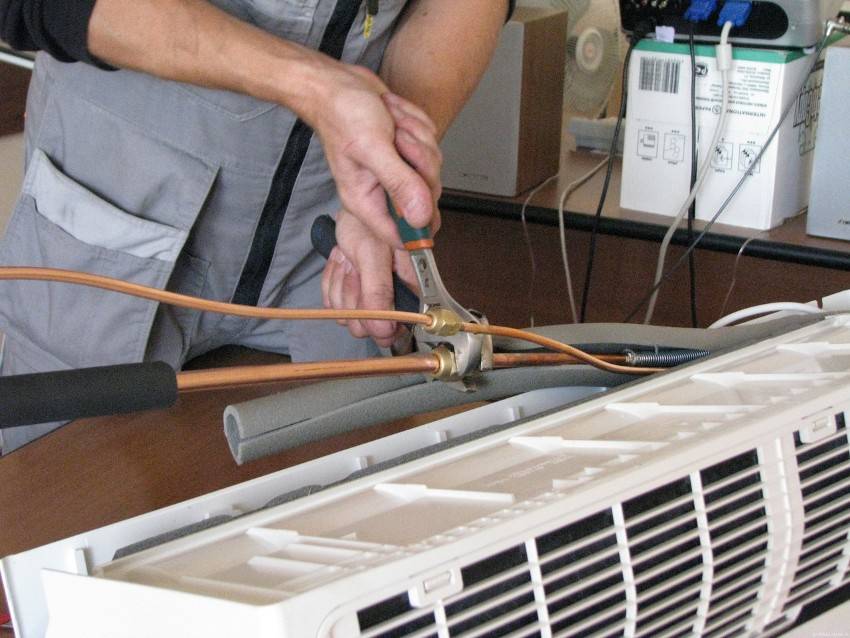

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Медные трубки подключаются к внутреннему блоку кондиционера
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Комплект кондиционера и оборудование для установки

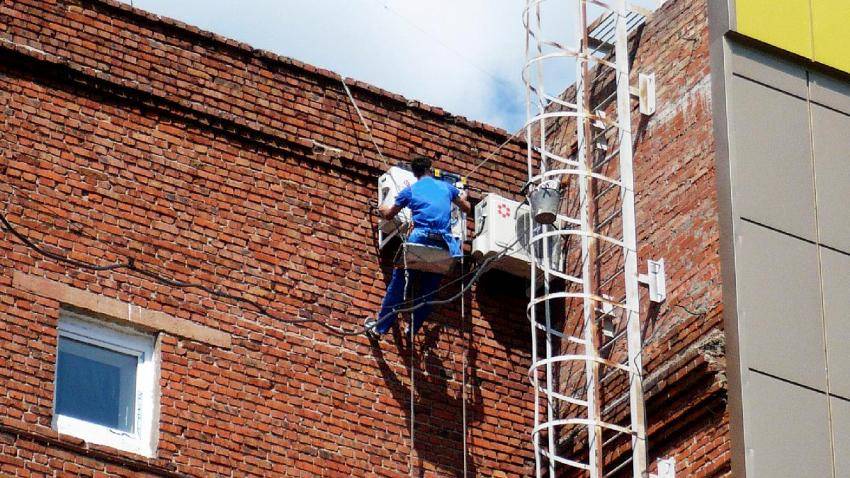

Монтаж внешнего блока кондиционера
Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.
В комплект электро-кондиционера входят такие компоненты:
Наружный блок
Внутренний блок
Металлическая рамка
Гайки, саморезы с дюбелями (для крепления рамки)
Дренажные трубки
Пульт для управления аппаратом
При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:
- электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
- кронштейны, для монтажа наружной модели
- Медные трубки с заглушками. Длина трубки соответствует длине трассы
- термоизоляция. Его длина равна длине трассы * 2
- армированный скотч
Медные фитинги для кондиционирования
Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:
- требования аппарата
- максимальная длинна и ширина боковых частей
- установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон
Инструменты и оборудование для работы
Оборудование для установки:
- Перфоратор с буром (длина 45 мм)
- Насос вакуумный
- Коллектор
Набор трубочных изделий, для крепления
Набор труб:
- 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
- Изоляция
- Шланг для дренажа
- Электропроводка
- Кронштейн для крепления
Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео
Выбор места
Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.
Нужно ли разрешение на установку кондиционера

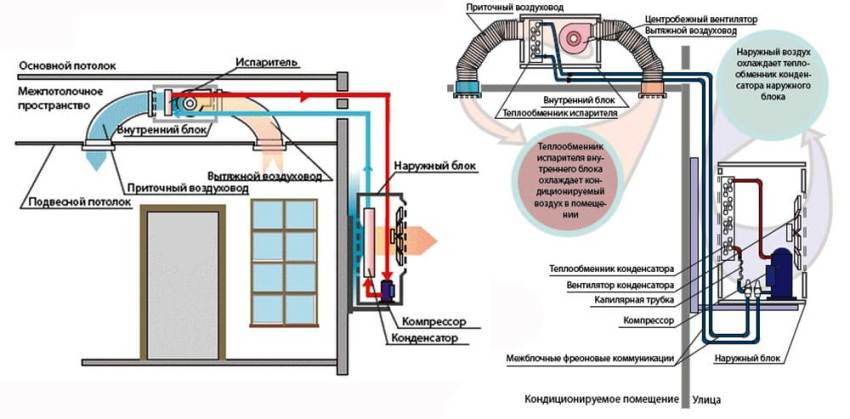

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.
Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:
- устройство издает шум, гудит, нарушая спокойствие соседей;
- конденсат может испортить фасад здания или попасть на балкон снизу;
- габаритный блок перекрывает обзор или вид и окна;
- существуют риски растрескивания стен, замыкания проводки и возгорания.
На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.
Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:
Разрешение требуется в обязательном порядке, если:
- монтажные работы проводятся на лицевой части многоэтажки;
- пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
- сплит-система расположена над пешеходными дорожками;
- на оконном проеме, где находится блок, нет специальных ограждений.
Важно! Управляющая компания не имеет права снимать кондиционеры. Ст
330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.
Выбираем место для внутреннего блока
Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:
- от конструкции до потолка — не меньше 15 см;
- от модуля до правой или левой стены — не меньше 30 см;
- от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
- от препятствия по движению воздухопотоков — не меньше 150 см;
Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.
Куда определить наружный блок?
Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.
В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.
Определение расстояния между блоками
Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.
Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.
Это интересно: Установка телевизора на стену: пошаговая инструкция
Эффективность кондиционера
Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.
Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:
- станет работать практически непрерывно;
- будет расходовать много энергии;
- вскорости выйдет со строя.
Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.
Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.
Условие четвертое. Не следует накрывать кондиционер.
Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.
Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.
Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.
Общие рекомендации
Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.
Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.
К подключению блоков к электросети следует тщательно подготовиться.
Для этого следует:
- внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
- осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
- протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
- проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.
Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.
Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:
- распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
- розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
- прокладка провода идет только по горизонтали и по вертикали;
- при горизонтальной прокладке отступают:
— от карниза 5-10 см,
— от потолка – 15 см,
— от плинтуса – 15-20 см;
- между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
- прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
- от труб отопления электрический провод защищают изоляцией.
Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:
- категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
- не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).
Внешняя проводка
Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.
Внутренняя проводка
Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.
Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.
Что потребуется для самостоятельного монтажа
Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.
При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень
Оборудование
Итак, для установки кондиционера своими руками потребуется следующее оборудование:
- Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
- Дрель для установки крепежа с набором сверл разного диаметра.
- Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
Развальцовщик для медных труб.
Устройство для развальцовки труб
Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.
Материалы
Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:
Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли
Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета
Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.
Это все, что необходимо для установки кондиционера своими руками.
Что нужно для самостоятельной установки кондиционера
Для того, чтобы сделать всю работу самому, потребуется набор инструментов. Для монтажа потребуются:
- Перфоратор с высокой мощностью. С его помощью делаются сквозные отверстия, которые позволяют провести трубы и кабели для связки наружного и внутреннего блока.
- Труборез. Он пригодится для нарезки медных труб. Также потребуется напильник, с помощью которого удаляются заусеницы на трубах.
- Трубогиб или пружина для придания трубам необходимой формы.
- Дрель и сверла разного диаметра.
- Развальцовщик и калибратор.
- Штроборез, который пригодится при прокладке канавки в стене. Его можно заменить на молоток или кувалду, но так работа будет намного сложнее и длительнее.
- Отвертки, шестигранники, уровень, молоток и другие инструменты, которые могут пригодиться по ходу работы.
- Строительный уровень.
Что может пригодиться для установки кондиционера
Кроме инструментов потребуются и материалы:
- Медные бесшовные трубы, которые необходимы для системы охлаждения и кондиционирования. Обычно длина трубы равняется длине трассы в стене плюс 30-40 см. Диаметр будет зависеть от требований производителя кондиционера.
- Электрический кабель – его количество обычно указано в инструкции к прибору, но лучше брать с запасом.
- Дренажная труба – для этого потребуется специальная либо водопроводно-полипропиленовая. Ее длина должна быть больше трассы на 80 см.
- Утеплитель труб – лучше всего подойдет каучуковый рукав.
- Пластиковый короб – он потребуется для скрытия трассы в стене.
- Крепеж для наружного блока – обычно покупаются уже готовые уголки и кронштейны.
- Болты, крепежи.
3 Лазерный уровень
В ремонте, особенно при отделочных работах, важно следить за ровностью всех поверхностей, чтобы результат порадовал, а не огорчил. Для этого некоторые пользуются классическими отвесами и водяными уровнями. Однако, их не всегда удобно использовать, а в некоторых случаях и вовсе невозможно
Но есть более технологичные и практичные устройства — лазерные самовыравнивающиеся уровни
Однако, их не всегда удобно использовать, а в некоторых случаях и вовсе невозможно. Но есть более технологичные и практичные устройства — лазерные самовыравнивающиеся уровни.
Лазерный уровень строит проекцию по горизонтальной и вертикальной оси, по которым можно уже будет крепить профиль под гипоскартон, отлив на крыше и т.д. Уровень не нужно выставлять идеально до миллиметра, достаточно лишь приблизительно выровнять по горизонту, а дальше он выровняется самостоятельно. Такая система обеспечивает высочайшую точность меток и соответственно выполненной по ним работы. Не стоит покупать самый дешевый уровень, так как точность замеров будет сомнительной, но при этом и дорогой для домашнего ремонта брать бессмысленно. Лучше выбрать прибор в среднебюджетном сегменте 3000 – 5000 рублей. Например, можно взять Eliteh ЛН 360/1 с максимальной дальностью измерения до 80 м и углом выравнивания 4°.
