Как устроить отопление частного дома своими руками: схемы организации автономной системы отопления

Назначение и устройство группы безопасности для котлов отопления, порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Функциональное назначение

  • Температура — от 65°С до 95°С.
  • Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

Автономная система отопления: разновидности

Автономное отопление с использованием газа на сегодня, пожалуй, самое распространенное в России. Ведь и газ, сам по себе, это пока еще довольно дешевое топливо. А принцип работы таких систем очень прост, и заключается он в следующем. Монтируется газовый котел, к которому при помощи труб присоединяются радиаторы отопления. Котел нагревает воду или другой теплоноситель, который естественным путем или принудительно (с использованием циркуляционного насоса поступает) в батареи, которые и отдают тепло в помещениях.

Для стабильной работы всей системы понадобиться также расширительный бачок, запорная арматура, а также датчики температуры и устройства ее контроля. Кстати, такой обогрев может не только обеспечивать вас дешевым теплом, но и дешевой горячей вод круглый год. Экономия на данном ресурсе также может быть двукратная. Надо лишь приобрести сразу двухконтурный газовый котел.

Двухконтурные газовые котлы

Итак, преимуществами такой системы являются:

  • экономия на тепле по сравнению с централизованным обогревом в несколько раз;
  • удобство – котел можно включать и выключать, когда вам нужно, и контролировать температуру в системе;
  • к такой системе можно подключить теплые полы; и вообще ее несложно комбинировать с другим обогревом, например, электрическим;
  • можно использовать трубы и радиаторы, какие вам нравятся; то есть, избавиться от старых и громоздких батарей, и поставить, например, современные, скрытые под панелями.

Однако имеются и свои минусы такого автономного обогрева:

  • газовые котлы надо проверять и обслуживать ежегодно;
  • при поломке нагревательного устройства его ремонт может обойтись вам в копеечку;
  • за системой отопления вам придется следить самостоятельно – проверять, не текут ли трубы, равномерно ли прогреваются радиаторы, нет ли в них завоздушивания, стабильно и работает циркуляционный насос и так далее.

Однако все это только звучит страшно. При грамотном монтаже, который производят профессионалы, при покупке качественных элементов, о работе такой системы обычно можно не беспокоиться и проверять ее только раз в год – непосредственно перед началом отопительного сезона. Но зато, какая экономия каждый год на тепле и горячей воде!

Обогрев при помощи электроэнергии, конечно, не такой экономный, но более безопасный и даже удобный, потому что вам не придется добиваться разрешения на монтаж газового котла в своей квартире. А потому в последние годы электрические котлы становятся все более и более популярными.

Понять, почему довольно легко, ведь самих вариантов такого отопления гораздо больше. Так, здесь вообще можно не «городить» целые системы труб, а установить нагревательные элементы непосредственно в радиаторы. А есть еще электрические теплые полы, специальные радиаторы с большим КПД, конвекторы, инфракрасное излучение и так далее и тому подобное.

Но не все понимают, что даже такой обогрев эффективней централизованного, хотя на самом деле и здесь экономия – двукратная, при использовании современных приборов и грамотном монтаже всей системы. Для сравнения перечислим ниже преимущества и недостатки автономного обогрева электричеством. Итак, плюсы:

  • большой выбор устройств и их возможностей;
  • не требуется проводить в дом или в квартиру газ, либо покупать жидкое или твердое топливо, свет же в любом жилище быть уже должен;
  • питаться система может, в том числе, и от альтернативных источников энергии;
  • заметная экономия по сравнению с централизованным отоплением;
  • безопасность – вы не отравитесь газом или продуктами сгорания любого другого топлива.

Отрицательные моменты:

при монтаже важно использовать мощные провода, и ваша проводка должна их выдерживать; то есть потребуется отдельная линия;
при отключении электричества вы лишитесь и тепла.

Схемы водяного отопления частного дома

Самым простым в малоэтажном строительстве является устройство однотрубной системы отопления, поскольку собрать ее можно своими руками без особых затруднений. Однако поскольку ее недостаток – невозможность отключить часть системы нами предлагается другой вариант.

Для частного дома самым оптимальным будет использование двух независимых друг от друга однотрубных систем водяного отопления, из-за того, что даже при выводе из эксплуатации одной системы, из второй будет возможно получать необходимую горячую воду на обогрев.

Схема водяного отопления двухэтажного дома

При строительстве двухэтажного коттеджа важно сразу учитывать всю мощность системы отопления и, исходя из этого, грамотно подбирать водогрейный котел – его мощности должно быть достаточно для обогрева двух этажей здания. При этом нужно учитывать еще и площади всех отапливаемых помещений

Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя

При этом нужно учитывать еще и площади всех отапливаемых помещений. Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

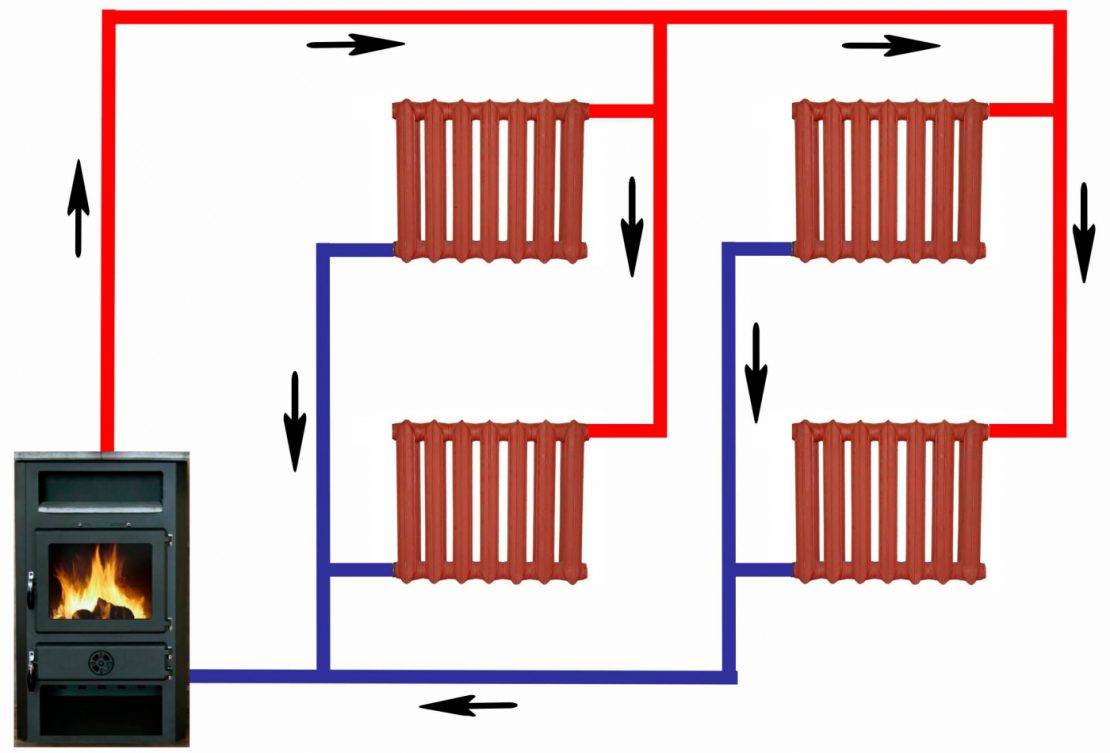

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Какие батареи лучше ставить в доме и на даче

В выборе радиаторов для отопления частного дома необходимо руководствоваться особенностями вашей системы отопления и соотношением цены устройства, его долговечности, качества.

Чугунные батареи подойдут для любых домов с различной схемой подключения, кроме энергосберегающих конструкций с «умным» отоплением, которое включается за час до прихода хозяев.

Стальные и алюминиевые — альтернатива чугунным батареям для энергосберегающих и каркасных строений.

Биметаллические — самые дорогие из предлагаемых на рынке, не считая вакуумных. Но обладающие массой достоинств и потому — престижные. А вот эффективность работы вакуумных батарей — под большим вопросом, на сегодня вакуумная конструкция — большой эксперимент.

Монтаж отопительной системы в бревенчатом доме. Деревянные дома обладают одной отличительной особенностью по сравнению с домами из каменных материалов – стены деревянного дома позволяют контролировать уровень влажности внутри дома, вот почему можно заметить, что зимой тепло и сухо, а летом прохладно и всё это происходит благодаря древесине

Но в современном мире без отопления дома ни как не обойтись и поэтому очень важно правильно рассчитать отопительную систему и расположение радиаторов отопления. В противном случае нас может ждать неравномерная усадка дома из-за дисбаланса влагопотребления и влагоотодачи бревенчатых стен в течение многих периодов смены времен года. Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома

Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома.

Особенности монтажа отопительной системы.

– важно учитывать, чтобы прямое направление теплового потока от источника отопления было в центр комнаты и на пол, ни в коем случае на стены и потолок; – из-за постепенной усадки стен дома при монтаже радиаторов отопления нужно учесть компенсаторы, чтобы не было вынужденных деформаций отопительной магистрали; – силовой кабель (в случае подключения всей системы к источнику питания) должен быть достаточного диаметра и выдерживать электрическую нагрузку. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:

ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ.

Является, пожалуй, самым распространенным видом отопления деревянных домов и коттеджей. По ряду причин не каждый участок имеет газовую магистраль. Достоинства электрического отопления включают в себя: экологичность; легкость монтажа и практически отсутствие обслуживания системы отопления, так как многие системы уже имеют автоматическую настройку из-за использования электронных терморегуляторов; эстетичный и компактный внешний вид электрообогревателей, бесшумность работы. К недостаткам отнесём: достаточно большой расход электроэнергии, а учитывая то, что местные электроснабжающие сетевые компании выделяют небольшой объем электричества, то возникнут дополнительные немалые расходы на выделение дополнительных киловатт электроэнергии; в случае отключения электричества – наличие дизельного генератора или переносной мини электростанции; инфракрасные обогреватели являются достаточно пожароопасными, к их монтажу предъявляются серьезные требования.

Виды разводки труб отопления. Двухтрубная контурная и лучевая системы отопления.

Двухтрубная контурная система

. (Рис. 7; Рис. 11). Является универсальным видом подключения радиаторов отопления. Движение воды осуществляется по контуру: входящая и исходящая магистрали идут параллельно между собой. На устройство двухтрубной системы требуется меньше материала, по сравнению с лучевой системой подключения, но с другой стороны существует риск неравномерной отдачи тепла (другими словами в первом радиаторе и в последнем будет разница температуры) для обогрева помещения из-за перепадов давления воды и в случае проведения ремонта на каком-нибудь участке отопления придется выключать всю систему.

Двухтрубная лучевая система отопления.

По сравнению с контурной системой является более энергоэффективной – каждый радиатор (элемент отопления) получает равномерно нагретый объём теплонесущей жидкости. Возможность проводить ремонт без отключения всей системы отопления. Единственным недостатком является повышенный расход материалов.

Монтаж системы отопления своими руками

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

  • предохранительный клапан;
  • автоматический воздухоотводчик;
  • манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

  • сталь;
  • медь;
  • нержавеющая сталь;
  • полипропилен;
  • полиэтилен;
  • металлопластик.

Выбор и установка радиаторов

Это раньше доступны были традиционные, чугунные, не весьма эстетичные батареи, которые применялись в каждом частном доме или многоэтажках. Сегодня же в специализированных магазинах отопительной техники моделей радиаторов настолько много, все они отличаются друг от друга ценой, техническими характеристиками, внешним видом, что могут возникнуть затруднения с выбором. Как правило, классифицируют эти изделия в зависимости от материала, из которого они изготавливаются.

  • Алюминиевые батареи лёгкие, прочные, надёжные, имеют отменные показатели теплоотдачи. Изделия выполняются из цельного сплава, что обеспечивает их долговечность;
  • Биметаллические радиаторы применяются преимущественно в системах центрального отопления. Внутри они оснащены трубчатым каркасом из стали;
  • Стальные панельные батареи – лучший вариант, который специалисты рекомендуют для использования при обустройстве отопительной системы в частном доме. Для регуляции температуры воздуха в помещении можно установить термостатические вентили;
  • Чугунные радиаторы отопления сегодня представлены в широком ассортименте. Это не советские «гармошки», а долговечные, безопасные и надёжные изделия, которые характеризуются привлекательным дизайном.

Тип системы отопления и вид теплоносителя зависит от этажности и площади дома, доступности того или другого топлива. Обустроить отопительную систему в частном доме можно своими руками, если придерживаться рекомендаций по выбору и монтажу оборудования.

Состав схем автономного отопления

В состав любой схемы автономного водяного отопления частного дома входят следующие базовые элементы:

  1. Теплогенератор (котел или иной источник тепла);
  2. Отопительные приборы – радиаторы, конвекторы, регистры;
  3. Трубопроводы;
  4. Расширительный бак;
  5. Запорная и регулирующая арматура.

В открытой системе используются напольные котлы с увеличенным сечением патрубков для подключения трубопроводов. Расширительный бак системы с естественной циркуляцией воды имеет открытое устройство и соединен с атмосферой. В качестве отопительных приборов могут применяться только чугунные радиаторы – они имеют увеличенное проходное сечение – это не препятствует гравитационному движению воды, изделия обладают большой стойкостью к влиянию коррозии, вызванному большим содержанием кислорода в теплоносителе.

В состав закрытой схемы входят дополнительные базовые элементы – циркуляционный насос и предохранительная группа, расширительный бак имеет закрытую конфигурацию и оснащен внутренней мембраной. В качестве источников тепла в закрытых комплексах применяются любые типы котлов, возможно использование альтернативных устройств – теплового насоса, электрического ветрогенератора либо системы солнечных панелей. В автономных системах с принудительной циркуляцией разрешено использование любых типов труб и любого типа отопительных приборов – радиаторов и конвекторов из различных материалов, регистров и так далее.

Закрытая система водяного отопления является наиболее технически развитой, обладает хорошей маневренностью, позволяет экономить затрачиваемое на ее работу топливо, имеет возможность реализации дополнительных функций – производства горячей воды, подключения контуров теплого пола, обеспечения теплом дополнительных потребителей.

Для оптимизации работы системы в схему закрытого типа часто интегрируется дополнительное оборудование:

  1. Гидравлический разделитель (гидрострелка);
  2. Теплоаккумулятор;
  3. Распределительные коллекторы;
  4. Бойлер косвенного нагрева;
  5. Узел смешения и управления контурами водяного теплого пола.

Гидравлический разделитель предназначен для объединения и качественного управления различными потребителями тепла с разными параметрами работы. Теплоаккумуляторы внедряются в схему с твердотопливными или электрическими котлами – в работе с агрегатами первого типа они выступают накопителями излишков тепла, с электрокотлами – для накопления тепла при работе по двухставочному тарифу.

Коллекторы выполняют функцию распределения и балансировки теплоносителя по различным направлениям. Бойлеры косвенного нагрева подключаются по нескольким схемам и используются для производства горячей воды. Комплексы водяного теплого пола создают особый тип обогрева помещений, отличающийся особым комфортом. Более подробно об устройстве и работе закрытой системы водяного отопления вы можете прочитать здесь.

Комбинированная схема схожа по составу с открытой системой и имеет 1 дополнительный элемент – циркуляционный насос малой мощности.

Какая циркуляция будет оптимальной и почему – принудительная или естественная

Рассматривая этот вопрос, обращаем внимание на следующие обстоятельства:

  1. Схема отопления с естественной циркуляцией применяется в строениях небольшого размера. Насосные установки для такого жилья устанавливаются при необходимости регулирования температуры, как в целой системе, так и в отдельных ее контурах.
  2. Произвольная циркуляция используется вынужденно при отсутствии электроэнергии или длительных перебоях в ее подаче.
  3. Когда по условиям эксплуатации требуется повышенное давление в отопительной системе, применяются циркуляционные насосы в системах.

Для таких целей в настоящее время используются циркулярные установки с мокрым ротором. Их выбор производится исходя из особенностей монтажа и условий эксплуатации.

В качестве теплоносителя для системы отопления частного дома применяются различные материалы. Это зависит от условий эксплуатации здания.

Для строений периодического посещения предпочтительны незамерзающие жидкости (антифриз, трансформаторное масло), не приводящие к разрывам трубопровода при значительном холоде.

В домах постоянного проживания можно применять воду.

Водяное отопление частного дома своими руками, схемы и особенности монтажа

Перед монтажом отопления следует самостоятельно выполнить расчеты, разобраться во всех тонкостях устройства. И уже после этого закупать материалы под выбранную систему и приступать к монтажу.

Принцип организации отопления загородного дома

Организация система однотрубного отопления частного дома своими руками

Для одноэтажного дома трубная разводка выполняется от котла по всей площади дома, подключение батарей производится последовательно. Соответственно, отдаленные помещения будут обогреваться меньше.

Систему однотрубного отопления можно провести самостоятельно, схема и порядок монтажа сложности не вызовет.

Принцип устройства однотрубной системы с принудительной подачей

Схема двухтрубной системы отопление в частном доме своими руками

Данная система позволяет устанавливать две трубы для подачи холодного и горячего теплоносителя с возможностью регулировки температуры на каждом приборе.В батарею входит и выходит своя труба. Второе название схемы – параллельная.

Монтаж такой системы требует большего вложения средств на приобретение арматуры и трубопровода. Однако и эффективность ее выше. Все батареи обогреваются с одинаковой температурой.

Двухтрубную схему целесообразно устанавливать в 2-х и более этажных домах. Основной ее плюс – возможность ремонта отдельного устройства без ущерба для всех остальных. Есть возможность регулировки температуры каждой батареи, что существенно снижает затраты на отопление.Можно выполнить монтаж отопления загородного дома своими руками, схема особых сложностей не вызовет.

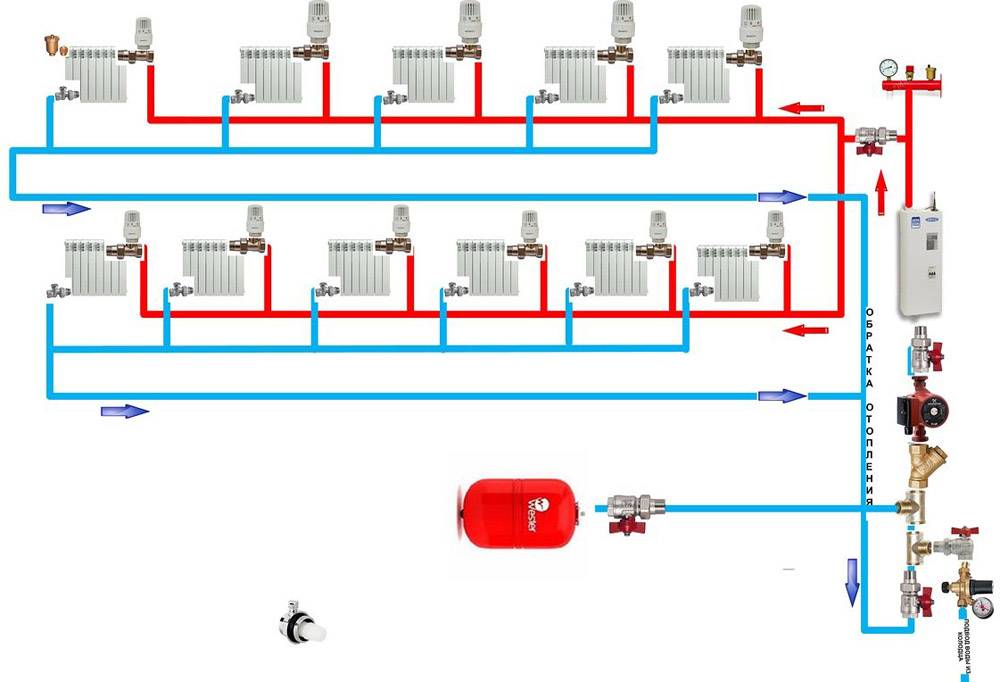

Схема двухтрубной системы отопление

Схема водяного отопления двухэтажного дома

Для отопления двухэтажного дома важно правильно рассчитать мощность системы с учетом площадей всех помещений и подобрать производительность котла и насоса. Их параметров должно хватить для отопления всего дома

При этом важными характеристиками являются потери давления и расход жидкости.

Схема отопления 2-х этажного дома с верхней подачей теплоносителя

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Это самая сложная из всех систем. Подогретый теплоноситель направляется на коллекторы, которые затем распределяют его к батареям. Есть возможность регулирования температуры не только на каждом контуре, но и на каждом радиаторе. Для этого нужно установить необходимое количество терморегулирующих элементов и запорной арматуры. Основной недостаток системы – стоимость. Помимо увеличенного метража труб, нужно еще приобретать и устанавливать коллекторы.

Принцип устройства следующий. В обратную трубу около котла нужно врезать центробежное насосное устройство, которое будет непрерывно подавать теплоноситель с помощью крыльчатки. Такое устройство помогает установить давление, с помощью которого все батареи будут нагреты равномерно.

Подключение коллектора с насосом

Подключение радиаторов

Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:

• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;

• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;

• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;

• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.

Способы подключения радиаторов

Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.
