Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Зачем кондиционеру отдельный автомат?

Обладатели бытовых кондиционеров часто задаются вопросом о необходимости установки для своего устройства отдельного автомата и прокладки к нему отдельной линии от квартирного или этажного распределительного щита. Сплит системы малой мощности часто оснащаются проводом со стандартной вилкой для подключения в бытовую розетку, что еще больше добавляет вопросов.

Первое, что нужно сделать, чтобы выяснить необходимость установки отдельного автоматического выключателя и линии для вашего устройства, это ознакомиться с инструкцией по эксплуатации. В инструкции к абсолютно любому кондиционеру есть раздел, посвященный подключению к электросети.

Если требование о наличии отдельной линии и автомата четко прописано в руководстве, то его нужно безоговорочно выполнить. В противном случае можно лишиться гарантии на прибор и столкнуться с другими неприятностями.

Если такого требования нет, то выбор вам предстоит сделать самостоятельно. Для этого нужно знать, какие преимущества и недостатки имеет подключение по отдельной линии.

Плюсы устройства отдельной линии с автоматом:

Можно использовать мощные кондиционеры даже в квартирах со старой, в том числе алюминиевой, электропроводкой без ее замены;
Снижение отрицательного влияния кондиционера на работу других устройств: кондиционер оснащен компрессором и вентиляторами, которые имеют значительные пусковые токи, вызывающие колебания напряжения в сети при его включении. Такие колебания при слабой проводке способны нанести вред другой бытовой технике;
Исключение вероятности перегрузки при одновременной работе кондиционера и других устройств, подключенных к одной линии;
Нет необходимости тестировать существующую электропроводку на предмет ее работоспособности и безопасности;
Возможность отключения кондиционера для его обслуживания или ремонта без прерывания работы других устройств в квартире;
Можно не устанавливать розетку для подключения кондиционера, а завести провод напрямую в клеммную колодку устройства, что будет выглядеть более эстетично.

Чем мощнее кондиционер и, соответственно, чем больший ток он потребляет, тем больше ваш выбор должен склоняться в сторону прокладки отдельной линии и установки отдельного автомата для кондиционера.

В списке недостатков сооружения отдельной ветки числятся только:

Необходимо провести электромонтажные работы по прокладке линии от щитка к устройству, что может повредить отделку квартиры;
Не всегда есть возможность установить еще один автомат в существующий распределительный щит, что может потребовать его замены или доработки.

Не устанавливать отдельный автомат и отдельную линию для климатической системы, а обойтись подключением устройства к существующей бытовой розетке, можно только в случае, если об этом есть прямое указание в инструкции.

При этом розетка должна иметь контакты защитного заземления, а электропроводка и защитный автомат, установленный в щите, выдерживать суммарную нагрузку от кондиционера и других бытовых устройств, подключенных к этой линии.

Для того чтобы выяснить, какие устройства присоединены к линии, в которую предполагается включить кондиционер, нужно поочередно выключать автоматы в квартирном или этажном щитке. Так проще проверить, какая бытовая техника при этом осталась без электропитания, то есть не включается.

Также не следует включать кондиционер в существующую розетку, если она подключена к линии, от которой запитаны микроволновка, электрический чайник, стиральная машина или другие устройства с большой потребляемой мощностью.

Если у вас маломощная сплит-система, и выбор пал на подключение к существующей розетке, то обязательно проведите ревизию электропроводки. Убедитесь, что в ответвительных коробках не окислились и не ослабли соединения проводов, болтовые зажимы в розетке и автомате в щитке не развинтились, а вилка кондиционера плотно вставляется в розетку, обеспечивая надежный контакт.

Устройство защиты от перенапряжений

Данный вид аппаратуры устанавливается для защиты кондиционера от скачков напряжения и обрыва нулевого провода, что особенно актуально для домов с устаревшей электропроводкой, частного сектора и новостроек. Данное устройство имеет два регулируемых порога срабатывания (например, нижний – 180 В и верхний – 240 В). Если напряжение в сети выходит за пределы этого диапазона, то реле автоматически отключает подачу электроэнергии на кондиционер. Устанавливать нижний порог меньше значения 180 В не рекомендуется, поскольку пониженное напряжение может вывести из строя компрессор. Если же срабатывания данной аппаратуры случаются слишком часто, то целесообразно заменить ее на стабилизатор напряжения. By : admin

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Способы подключения кондиционера

По мере увеличения потребляемой мощности электроприбора его подключение осуществляется с помощью вилки и розетки, через индивидуальный кабель к электрощиту, или к трехфазной электросети. Первый способ – самый простой, поскольку не требует никаких подготовительных работ и не подразумевает установки отдельного автоматического выключателя для кондиционера.

Однако данный вариант подключения применим только для:

оконных и мобильных кондиционеров;
сплит-систем малой мощности;
вентиляционного оборудования, имеющего временное расположение.

Второй способ подразумевает подключение через отдельную линию. Прокладка индивидуального кабеля позволит разместить блоки в любом удобном месте, не ограничиваясь доступом к розетке, а также подсоединить их к электрощиту проводом нужного сечения. Однако для надежной и безопасной работы сплит-системы линию питания необходимо защитить при помощи одного или нескольких специальных устройств.

Дифференциальный автомат

Автоматический выключатель дифференциального тока – это универсальное устройство, которое совмещает в себе функции обычного автомата и УЗО. Установка такой защиты на линию электропитания сплит-системы позволит защитить оборудование от короткого замыкания и перегрузки по току, а обитателей помещения – от возможного поражения электричеством в случае утечки тока на корпус кондиционера или пробоя изоляции кабеля.

Для бытового напряжения 220 Вольт используются двухполюсные диффавтоматы с возможностью подключения нулевого провода и фазы. Дифференциальные автоматы для сети 380 вольт имеют 4 полюса (для трех фаз и нейтрали). Номинал обозначается буквой С и цифрами, соответствующими току срабатывания. Выбор номинала для линии питания кондиционера производится аналогично обычному автомату и рассчитывается исходя из фактической нагрузки. Диффавтомат подключается в электрощит вместо обычного УЗО после автоматов ввода и электрического счетчика.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Особенности применения дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Расчёт мощности потребителей

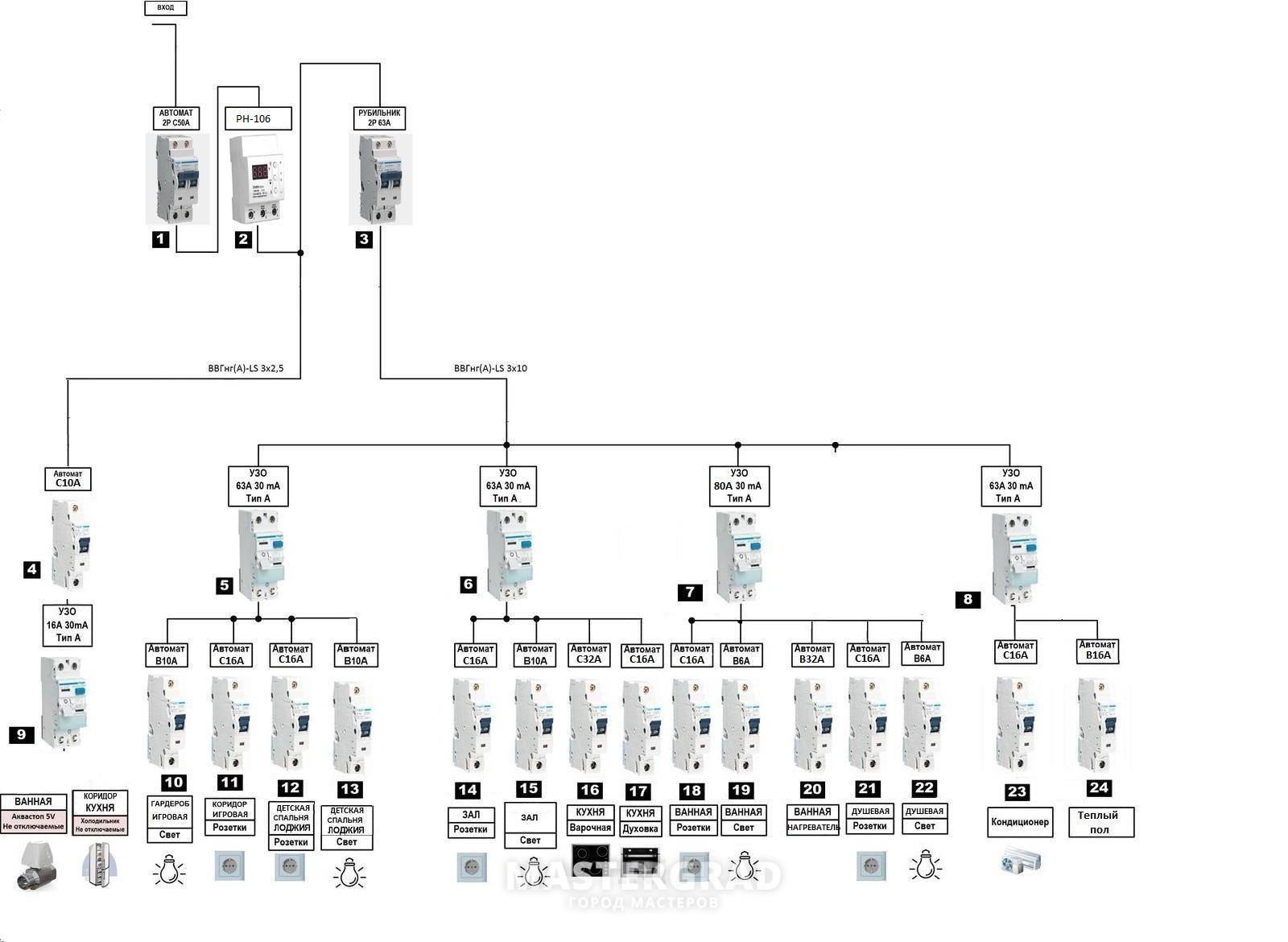

Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома. Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.

Рассчитать требуемый ток для того или иного участка проводки достаточно просто. Для этого используется формула I=P/U, в соответствии с которой I — сила тока, P — мощность (в ваттах) всех работающих электрических приборов на этой линии, U — напряжение сети (является стандартным — 220 вольт). Для расчета необходимо сложить мощности тех электроприборов, которые планируется использовать на линии, после чего разделить полученную сумму на 220. Отсюда и получаем силу тока, в соответствии с которой надо будет выбрать кабель определенного сечения.

В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:

пылесос (1300 Вт);
электроутюг (1000 Вт);
кондиционер (1300 Вт);
компьютер (300 Вт).

Сложим данные показатели (1300+1000+1300+300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.

Стоит упомянуть, что не стоит выбирать автоматический выключатель с завышенным показателем номинального тока, так как при перегрузке электрической сети (превышении показателей длительно-допустимого тока для определенного провода) начнется возгорание проводки. Номинал автомата должен быть соответствовать величине длительно-допустимого тока проводника или быть меньше.

Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!

Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.

На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.

Пара слов про автоматику

Мы вкратце разобрались, как подключить сплит систему самому. Но что насчет автоматов? Нужны ли они? Стоит ли тратить деньги и время на это автоматику?

Да, да и еще раз да. Автоматика и УЗО призваны защитить электросеть от перегруза. При этом рекомендуется устанавливать оба устройства, чтобы добиться максимальной защиты и предсказуемости в работе бытовой техники. Наличие автоматики — это база для правильного монтажа электросети. А УЗО обеспечит более строгий контроль работы приборов, при этом сообщит, где именно произошла неисправность. Это и удобно, и практично, и безопасно.

Однако, у связки автомат + УЗО есть один минус — габариты. В некоторых ситуациях этот недостаток может быть критичным. В таком случае можно поставить выключатель дифференциального типа. Он компактнее и современнее, но в разы дороже и не подлежит ремонту. Если такой выключатель сломается, придется полностью его заменять.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Автоматический выключатель

Данное защитное устройство в обязательном порядке должно быть установлено в электрощите, к которому будет подключен кабель от кондиционера.

Автоматический выключатель защищает аппаратуру от короткого замыкания и перегрузки по току, а для владельца квартиры он становится защитой от:

пожаров;
ударов электрическим током;
неисправности электропроводки.

В отличие от своего предшественника – предохранителя, который нужно было менять каждый раз после срабатывания, «автомат» можно просто включить и использовать многократно.

Автоматические выключатели выпускаются на различные номинальные значения тока срабатывания: 6 А, 10 А, 25 А и более. Для того чтобы определить, какой автомат ставить на кондиционер, необходимо найти значение потребления тока в техпаспорте для данной модели или вычислить его самостоятельно, разделив мощность прибора на напряжение в сети (220 В). Полученное значение необходимо умножить на 1,5, поскольку пусковой ток компрессора выше номинального.

Подключение автоматического выключателя производится в электрощите. Как правило, на линию кондиционера устанавливают либо однополюсный выключатель в разрыв фазного провода, либо двухполюсный, который способен отключить одновременно фазный и нулевой провод. Последний вариант считается более безопасным.

В отличие от автомата, устройство защитного отключения (УЗО) срабатывает не на короткое замыкание, а на утечку тока, которая происходит в случае пробоя изоляции или отсоединения одного из проводников и попадания его на корпус электроприбора. В этом случае человек, прикоснувшийся к проводнику, находящемуся под напряжением, может получить серьезную травму или ожог. Однако установленное в сети УЗО моментально срабатывает даже при малых утечках (10 мА или 30 мА, в зависимости от номинальной мощности потребителя), которые не являются опасными для человека.

Автоматический выключатель

пожаров;
ударов электрическим током;
неисправности электропроводки.

Подключение кондиционера. Особенности и требования

В летний зной каждый мечтает о приобретении в дом кондиционера. С ним в квартире и жара летом нипочем, и сырость осенью, когда идут холодные дожди, а система отопления еще не работает. После покупки и установки кондиционера, наступает следующий этап: подключение кондиционера к питанию.

Эта работа должна проводиться по изображенным схемам, расположенным на крышках модулей кондиционера. Также существует инструкция по эксплуатации с требованиями к питанию и подключению.

Требования к подключению

В конструкцию стандартной климатической системы входит наружный модуль, который располагают за окном, и внутренний модуль. Иногда устанавливают два внутренних или наружных модуля.

Каждый компонент этой системы выполняет свои определенные задачи. Например, внешний модуль отвечает за конденсацию, а внутренний обеспечивает испарение воды. Модули соединены между собой магистралью трубопроводов и электропроводкой. В трубках происходит циркуляция фреона.

Дренажную трубку соединяют с внешним модулем. Через нее отводится конденсирующаяся влага при эксплуатации системы. Согласно правилам дренажную трубку необходимо соединять с системой канализации дома.

В торговой сети имеется широкий выбор климатических систем, способных удовлетворить вкусы любого покупателя. Но их конструкция, принцип работы и методы подключения не имеют особых отличий между собой.

Подключение кондиционера к сети в квартире или доме имеет большие отличия от подобных подключений на производственных объектах или в офисах. Бытовые кондиционеры подключаются только по однофазной схеме.

Непосредственное подключение к розетке.
Отдельным кабелем к электрическому щиту.

Первый метод подходит для любых бытовых приборов, чаще всего они подключаются именно таким методом. Любая сплит система самостоятельно подключается в несколько этапов. Этот порядок необходимо соблюдать.

На рисунке изображено соединение модулей. Также понадобится электрическая схема купленной вами сплит системы.

Подключение кондиционера к розетке

Перед выполнением электрического подключения, нужно проложить кабели к внешнему модулю от испарителя:

Проложить кабель, соединяющий два блока.
Проложить отдельный кабель к электрическому щиту для системы большой мощности. В электрощите должен быть установлен автоматический выключатель, предохраняющий от перегрузки по току.
Для системы средней мощности подключение производится через розетку.

Подключение кондиционера к розетке используют в следующих случаях:

В доме электрическая сеть необходимой мощности.
Система кондиционирования мобильного или оконного вида.
Незначительная мощность системы.
К данной линии запрещается подключать другие устройства.
Для временного размещения.

Внутренний модуль кондиционера необходимо подключать в усиленную розетку, установив возле нее защитный автомат. Необходимо учесть, что функционирование кондиционера проходит на различных режимах, поэтому его мощность может значительно снижаться и повышаться, в зависимости от вида режима.

Поэтому цепь питания кондиционера должна иметь отдельную защиту.
