Что такое сплит-система: устройство и принцип работы типовых систем кондиционирования

Разновидности оборудования канального типа

Рассматриваемый сегмент оборудования подразделяется на различные виды в зависимости от следующих критериев: напор воздушного потока, режимы работы, функционал.

Разновидности устройств по напору

Основная классификация канальных систем кондиционирования определяется интенсивностью работы вентилятора, создающего напор воздуха. Исходя из этого параметра кондиционеры подразделяются на:

  • низко-напорные — используются для установки в фальшь-антресолях для кондиционирования одного помещения;
  • средне-напорные — применимы для многокомнатных жилых помещений и небольших магазинов;
  • с высокой напорной силой — используются для кондиционирования промышленных цехов, крупных торговые точек и т.д.

Разновидности по режиму работы

По типу электрической системы канальные кондиционеры подразделяются на две категории.

Первый вид — простые старт-стоп системы. По достижению заданной температуры в них автоматически происходит отключение охладителя. А когда воздух в помещении прогревается, автоматика снова включает режим охлаждения.

Второй вид — инверторные модели. Такое оборудование оснащается электронным механизмом, который изменяет подачу тока разной силы на охладитель, вследствие чего автоматически регулируется интенсивность режима охлаждения (уменьшение/увеличение).

Разновидности по функциональным возможностям

Широкое распространение получили системы с расширенным функционалом, которые выпускаются с таким дополнительным оборудованием:

  • с рекуператором для дополнительного обогрева помещения теплым потоком воздуха в холодный период;
  • с калорифером электрическим или водяным для снижения ограничений при работе кондиционера на обогрев;
  • с опцией «низкотемпературный пуск» для работы системы на охлаждение;
  • с функцией «притока свежего воздуха», которая дополнительно работает на освежение атмосферы в помещении.

Разделение задач

Теперь поговорим о сплит-системах. Это вид кондиционеров, состоящий из двух блоков:

  • Наружный с компрессором монтируется на внешней стене здания.
  • Внутренний — устанавливается в помещении.

Это целый раздел климатического оборудования, который включает в себя несколько видов.

Настенные модели чаще всего встречаются в квартирах, небольших магазинах и офисах. Они занимают немного места и практически не шумят в работе. Блоки соединены между собой трубопроводами (при желании они монтируются в стену). Возможно использование антибактериального, угольного или сетчатого фильтра для очистки воздуха. Они легко монтируются, обладают низким уровнем шума. Но не рассчитаны на работу в помещениях большой площади (не более 70 м²).

Напольно-потолочная сплит-система отличается двоякой установкой: либо на стене у пола, либо на потолке (при этом отсутствует прямое обдувание людей).

Вариативность монтажа позволяет использовать этот тип кондиционера для обслуживания больших помещений с равномерным направлением воздушного потока вдоль потолка (потолочный монтаж) или для маленьких, заполненных помещений. Большинство данных кондиционеров имеют специальную систему снижения разницы температур в верхней и нижней зоне помещения.

Мобильные сплит-системы отличаются от обычных лишь тем, что не требуют монтажа. Такие устройства легко перемещать или перевозить (например, чтобы установить на даче). Внешний блок всегда должен быть за пределами той комнаты, в которой стоит внутренний (например, оставаться на веранде или в подсобном помещении).

Колонные кондиционеры напоминают узкий шкаф, чаще всего их устанавливают в больших залах. Сильный воздушный поток, создаваемый устройством, через жалюзи направляется в потолок и равномерно расходится по всему помещению. Эти системы отнимают часть пространства, поэтому иногда покупатели делают свой выбор в пользу кассетных аппаратов.

Их внутренние блоки «прячутся» за навесным потолком, поэтому вы сможете видеть только внешнюю декоративную решетку. Холодный воздух подается сразу в четырех направлениях. Монтаж такого устройства потребует сложного и тщательного расчета систем воздуховодов. Из-за большой охлаждающей мощности. Устанавливаются подобные модели в холлах гостиниц, промышленных помещениях.

Много комнат – один кондиционер

Мульти сплит-система отличается от обычной лишь наличием не одного, а двух и более внутренних блоков, которые связаны с одним внешним. Это полезно в тех случаях, когда необходимо установить комфортную температуру сразу в нескольких комнатах. При этом, для каждого помещения можно выбрать свой режим работы кондиционера. Монтируются они, как в городских квартирах, так и в торгово-офисных зданиях и на предприятиях.

Канальные кондиционеры предназначены для охлаждения или обогрева больших площадей. Это агрегаты так называемого скрытого типа: его внутренний блок невидим для человека. Он монтируется так, чтобы шум не мешал деятельности человека. Как правило, это пространство за навесным потолком.

Канальный тип отличается тем, что работает на приточном воздухе (выполняет функции вентилирующего устройства) и способностью обслуживать несколько помещений от одного внешнего блока. Такой тип прибора сложен для установки и требует свойств помещения. Также для канальных кондиционеров часто требуется отдельный монтаж пульта управления: он устанавливается отдельно, на стену.

Прецизионные стоит устанавливать в больших залах, площадью до 300 м². Эти устройства необходимы для точного поддержания заданной температуры там, где параметры воздушной среды особенно важны. Например, в офисах, где хранится и работает сложное электронное оборудование, на телефонных станциях, складах.

Системы чиллер-фанкойл – это холодильные машины, которые позволяют создавать индивидуальные температурные условия в каждом помещении, где установлены внутренние блоки (собственно, фанкойлы). Главная отличительная особенность, выделяющая этот вид сплит-систем, – использование воды, вместо фреона. Иногда для дополнительного обогрева помещения необходима установка бойлера.

Центральный кондиционер – самое сложное устройство. Такие системы нужны для предварительного нагрева (или охлаждения) воздуха и его распределения по воздуховодам. Среди них выделяют: прямоточные системы центрального кондиционирования (используются уличный воздух) и аппараты с функцией рециркуляции (работают, смешивая воздух снаружи и внутри здания).

Указанные последними три вида сплит-систем являются промышленными. Использовать их в жилых домах нецелесообразно, так как они обладают очень большой мощностью.

В чём разница работы кондиционера и сплит-системы

Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.

В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.

Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).

Внутренние блоки бывают:

  • Потолочные — кассетные, канальные;
  • Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
  • Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.

Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.

Технические характеристики

Климатическую технику, работа которой построена на принципе теплообмена, выбирают для помещения определенной площади, с конкретным объемом воздуха. Чтобы система работала долго и качественно, ее технические параметры должны соответствовать габаритам комнаты, офисного помещения. При покупке оценивают характеристики модели:

  • потребляемую мощность;
  • мощность охлаждения (1 кВт мощности на 10 кв. м площади);
  • мощность в режиме обогрева;
  • энергоэффективность в режимах обогрева, охлаждения (ERR, COP);
  • уровень шума;
  • срок службы;
  • производительность.

Энергоэффективность климатической системы характеризуют коэффициенты COP, ERR. Их рассчитывают как отношение мощностей охлаждения (обогрева) к мощности потребления.

Мобильный кондиционер: особенности работы

Устройство мобильного кондиционера почти не отличается от стационарного. Главное отличие – весь кондиционер целиком находится внутри помещения. Кроме того, обычно требуется толстая труба-воздуховод для прокачки уличной атмосферы через конденсатор. Этот воздуховод должен быть герметично выведен в окно или специальное отверстие в стенах.

Мощность мобильных кондиционеров обычно невелика, так как они предназначены охлаждать небольшие по площади помещения. Самая шумная часть кондиционера (конденсатор + вентилятор +дроссель) помещается в жилище, поэтому при большой мощности кондиционера находиться в комнате будет дискомфортно.

Большинство технических решений включают в себя не только охладитель воздуха, но и обогреватель. Повышение температуры происходит за счет прямого нагрева воздуха ТЭНами. Причем их мощность может быть достаточно большой, так что проверяйте электросеть на пригодность к таким нагрузкам. Модели с возможностью работы «на тепло», как в сплит-системах (с перестановкой шланга-воздуховода и без ТЭНов), тоже можно разыскать.

Часто мобильные кондиционеры оснащаются мощным вентилятором, что позволяет не только охладить/нагреть воздух в помещении, но и разогнать его по всему сооружению.

Образующаяся во время работы агрегата дистиллированная вода, чаще всего, собирается в специальную емкость. Чтобы не бегать с ней каждый час, выливая накопившуюся воду, лучше подобрать модель с емкостью вместительнее. Также некоторые модели при наполнении резервуара для воды просто перестают работать, подавая сигналы и требуя слить жидкость.

Мобильные кондиционеры пригодятся там, где нет резона устанавливать стационарный. Например, при съеме жилья, на летней даче или во время длительной служебной командировки. Часто мобильные охладители воздуха приобретаются для кухни, чтобы летом во время работы всех кухонных аппаратов было не так жарко и душно.

О мобильных кондиционерах, их плюсах и минусах вы сможете узнать из следующего видео, где в качестве примера рассматривается мобильный кондиционер ТМ Carrier серии 51AKP:

Сплит-системы — что это такое?

Кондиционер — это обобщенное определение, оно включает в себя мобильные, кассетные, канальные, колонные, VRV, сплит-системы и так далее. Любая сплит-система — это кондиционер, но не любой кондиционер — это сплит-система! Разберемся для начала, что есть сплит-система?
Сплит-система — это разделенный кондиционер. Корнем этого слова является английское слово «split» — что в переводе означает «разделять», а если конкретнее, то позволяет разделить, допустим оконный кондиционер на две части, внутреннюю и наружную, чтобы у людей появилась возможность зонально создавать требуемую температуру в любом месте вашего здания, помещения.

Более проще выражаясь — оконный кондиционер «распилили» на две части и трубками соединили, что позволяет разместить эти «распиленные» части на расстоянии до 15 метров, а то и больше. Этим самым появилась инновационная возможность охладить комнату, которая находится в центре здания и раньше этого сделать было невозможно. За счет того что компрессорно-конденсаторная часть вынесена на улицу решилась проблема еще и с шумностью, теперь кондиционеры бесшумны.

Обогрев помещения за счёт сплит-системы

Основные сведения

Когда за окном холодает, хочется находиться в тепле хотя бы у себя дома, и в этом поможет сплит-система, работающая не только на охлаждение, но также обеспечивающая в помещении прогрев воздуха.

Однако включить на тепло прибор можно не всегда — зимой, в минусовые температуры за окном, об этой функции агрегата можно забыть. При отрицательном температурном режиме фреон не в состоянии закипеть в радиаторе, в жидком виде материал обязательно окажется на входе компрессора, что недопустимо и неизменно приведёт к поломке всего изделия.

Чтобы обезопасить прибор от таких случаев, конструкторы предусмотрели электронный механизм, который контролирует работу изделия и при надобности отключит его самостоятельно.

Как изменить режим «Охлаждение» на «Обогрев»?

Сплит-системы разных производителей имеют свои нюансы по эксплуатации каждого прибора. Инструкция о том, как включить систему на обогрев, во всех моделях выглядит приблизительно одинаково и состоит из последовательно выстроенных действий:

  1. Найдите на пульте управления кнопку питания и нажмите на неё.
  2. Определитесь с расположением клавиши «Heat», что означает «Тепло», и нажмите на неё.

Если такой кнопки нет, поищите другую — «Mode» или те, над которыми размещены обозначения солнца, капель, вентилятора, снега. Если и эти кнопки отсутствуют, значит, ваша сплит-система не предусматривает обогрева помещения.

  1. После обнаружения клавиши «Mode», нажмите на неё столько раз, пока на панели не появится солнце или надпись «Heat».
  2. Переключайте стрелки «-/+», таким образом устанавливая нужный температурный режим.
  3. Подождите от 5 до 10 минут.

Особенности устройства кондиционера

Кондиционеры имеют в оснащении ряд элементов, обеспечивающих функциональность прибора. Рассмотрим составные части современных сплит-систем.

Внешний блок

Внешний модуль устанавливается с уличной стороны помещения. В этом блоке находится несколько важных составляющих.

Что входит во внешний модуль:

  1. Компрессор – сжимает фреон и задает хладагенту определенное движение по контуру.
  2. Конденсатор – преобразует хладагент в жидкое состояние.
  3. Испаритель – преобразует фреон из водянистого состояния в газообразное.
  4. Вентиль терморегуляции – снижает напор хладагента.
  5. Вентилятор – обеспечивает интенсивный теплообмен.
  6. Фильтры – защищают контур прибора от проникновения пыли, грязи и других чужеродных частиц.

Внутренний блок

Вторая составная часть сплит-системы – внутренний блок, устанавливаемый внутри помещения, который и обеспечивает распространение охлажденных потоков воздуха.

Составляющие внутреннего блока:

  1. Испаритель (радиатор). Он сильно охлаждается фреоном. Через радиатор прогоняется воздух, который моментально становится холодным.
  2. Вентилятор – обеспечивает циркуляцию охлажденного воздуха в помещении.
  3. Фильтр грубой очистки, задерживающий грубую пыль.
  4. Дополнительные фильтры, в зависимости от модели оборудования, выполняющие очистку воздуха от различных частиц, запахов и т. д. Это могут быть фильтры антибактериального, угольного и электростатического типа.
  5. Жалюзи для регулировки направления воздушного потока.
  6. Индикатор на панели показывает режим работы кондиционера.
  7. Командный блок – панель управления прибором.
  8. Ванночка-дренаж, где собирается конденсат, пыль и другие посторонние частицы.

Кроме этого, кондиционеры оснащены передней панелью, через которую внутрь поступает воздух, штуцерными соединениями и мотором вентилятора, обеспечивающим вращение крыльчатки.

Принцип работы и схема кондиционера

Все элементы кондиционера – единая система, соединенная медными трубками, образующими холодильный контур. Принцип работы основан на замкнутом цикле. Рассмотрим, как работает обычный кондиционер.

Принцип работы:

  1. Газообразный фреон поступает в компрессор, где эта субстанция достигает давления 15-25 атм, одновременно повышается температура до +70-90 0 .
  2. Под действием давления охлаждающий хладагент движется к конденсатору, где происходит его обдувание вентилятором и остывание. Далее он превращается в жидкость и выделяет тепловую энергию. Нагревается выходящий из конденсатора воздух. Охлаждающая жидкость выходит из теплообменника. Ее температура на 10-20 0 превышает температуру окружающего воздуха.
  3. В медном дросселе, выполненном в виде спирали, давление и температура фреона снижается и происходит его частичное испарение.
  4. Парообразная и жидкая фракция хладагента поступает в испаритель, который превращает фреон в газообразную форму и поглощает тепло.
  5. Вентилятор прогоняет воздух через испаритель, охлаждает его и подает в помещение.
  6. Фреон вновь засасывается компрессором. Процесс охлаждения воздуха повторяется.

Работа на охлаждение

Охлаждение воздуха – основная функция кондиционеров. Пользователь самостоятельно устанавливает оптимальные параметры температуры воздуха в помещении для обеспечения комфортного микроклимата. При повышении температуры воздуха выше заданных параметров прибор автоматически включается.

Работа на обогрев

В режиме обогрева функционируют некоторые модели двухконтурных сплит-систем. Они выполняют нагрев воздуха до температуры, установленной пользователем. Нагретый воздух равномерно распределяется по помещению. Производительность работы невысокая, поэтому это оборудование нельзя применять в качестве основного источника обогрева.

Изучив особенности устройства кондиционера, принцип работы и его возможности, можно выбрать наиболее подходящий вариант для установки. Это также позволит правильно эксплуатировать климатическое оборудование, обеспечивая комфортный микроклимат в помещении в любую погоду.

Польза и вред от кондиционера

Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

  1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
  2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

  • Есть вероятность, что в этих устройствах размножаются вредные бактерии.
  • Климатическое оборудование благоприятствует распространению вирусов.
  • Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
  • Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Важные аспекты пользования сплит системой

Для обслуживания одной комнаты достаточно одного устройства. Если помещение большое, нужно установить кондиционер с высоким уровнем мощности. Если планируется включение устройства на длительное время, например, на ночь, рекомендуется остановить свой выбор на кассетном виде оборудования или остановиться на канальном. Последний вид устройства удобен тем, что способен циркулировать воздух нескольких ближайших помещений небольшого размера.

Обращаться со сплит системой нужно осторожно, так как включенное на ночь настенное устройство может привести к заболеванию. Поэтому крайне не рекомендуется оставлять надолго включенный охлаждающий режим

Не менее важно правильное размещение оборудования в помещении. Его воздушный поток ни в коем случае не должен быть направлен на человека

Только в пространство, где практически никто не передвигается.

Еще очень важный момент: устройства время от времени необходимо подвергать тщательной чистке. Если есть возможность и с этой задачей можно справиться самостоятельно, то фильтры с внутреннего блока лучше промывать собственными руками. Оборудование нужно прочищать как минимум 1-2 раза в 1, 5 – 2 года, а фильтра подлежат чистке не менее 2 раз в год.

Проводить мытье системы можно самостоятельно, но для этого придется пересмотреть множество литературы и подобрать набор подходящих ключей. Немало информации можно найти в инструкции пользователя, которая входит в комплектацию системы.

Блок можно установить на балконе или лоджии. Минус в том, что он будет занимать место и временами мешаться.

Информация, собранная в данной статье должна помочь ответить на вопрос, что это такое – сплит система? А также расскажет о том, как правильно выбрать устройство, где его нужно размещать, как за ним ухаживать и прочее.

Расширенные функции

Что относится к расширенным функциям? Во-первых, дополнительные фильтра. Запомните, что главная задача фильтра в кондиционере – защита вентилятора и теплообменника от грязи и пыли.

Если теплообменник забьется, ухудшится теплосъем и компрессор сгорит. Все остальные преимущества это голая реклама. Поэтому не ведитесь на всякие катехиновые, яблочные и фильтра с витамином С.

То же самое относится и к функции ионизации. Блочок ионизации у них таких размеров, что реального эффекта от него вы никогда не почувствуете. Если только не самовнушите себе обратное.

Все эти дополнительные функции являются элементарным маркетинговым ходом, дабы продать кондиционер подороже и выделиться на фоне конкурентов.

Ну и в конце приведем рейтинг наиболее популярных моделей сплит-систем по версии сайта expertcen.ru с указанием их характеристик, основных преимуществ и недостатков. Для ознакомления с информацией нажмите на вкладку с названием.

Как работает кондиционер?

– Любой кондиционер воздуха состоит из компрессора и конденсатора в наружном блоке, а также испарителя во внутреннем.…

– Звучит сложно

– Если проще то, кондиционер состоит из компрессора и двух теплообменников, т.е. труб изогнутой формы. Теплообменники и компрессор соединены между собой медными трубками (монтажники их называют медной трассой) и образуют замкнутый герметичный контур, по которому циркулирует хладагент – фреон.

– Почему именно так? Почему вообще газ в герметичной трубе охлаждает воздух в комнате?

– Дело в том, что сам принцип работы кондиционера основан на физической особенности – переход тела из жидкого состояния в газообразное происходит с поглощением тепла.

– Опять сложно….

– Можно проще. Хладагент, при работе кондиционера в режиме охлаждения, поступает в испаритель в жидком состоянии (испаритель находится во внутреннем блоке, т.е. в помещении). Так как диаметр трубки испарителя больше, давление уменьшается и фреон, при таком давлении, переходит из жидкого состояния в газообразное (испаряется). При этом происходит потребление тепла из окружающей среды. Т.к. газ контактирует только со стенками трубок, то они охлаждаются. Вентилятор внутреннего блока кондиционера обдувает трубки испарителя и из внутреннего блока кондиционера поступает холодный воздух. Дальше газообразный фреон поступает в компрессор. Компрессор сжимает газ до 25 атмосфер. Сжимаясь, газ нагревается. После компрессора хладагент подается в конденсатор. Вентилятор наружного блока подает уличный воздух на конденсатор, тем самым охлаждая его. Таким образом, газ остывает и переходит в жидкое состояние, т.е. конденсируется. Затем фреон подается во внутренний блок и процесс повторяется.

– А что происходит в режиме обогрева кондиционера?

– Процессы происходят те же, только движение в обратную сторону.

Понимая физику процессов в кондиционере, можно сделать выводы:

1. Если кондиционер работает, но воздух из внутреннего блока идет теплый, то, скорее всего, недостаточно фреона. Низкая концентрация газа не позволяет компрессору его сжать, а затем перевести в жидкое состояние, а значит, процесса испарения не происходит. Есть еще одно промежуточное состояние, когда становится ясно, что фреона не хватает: это когда вроде и холодный воздух идет из внутреннего блока, но труба жидкостная обмерзает. Обмерзание жидкостной трубы говорит о том, что фреона в системе недостаточно, и он начинает вскипать (испаряться) еще до внутреннего блока. Вероятно, скоро его не останется совсем и придется заправлять кондиционер, предварительно устранив причину отсутствия фреона.

2. Чем выше температура уличного воздуха, тем ниже эффективность кондиционера, т.к. сложнее охладить фреон в конденсаторе. У большинства кондиционеров верхний диапазон рабочей температуры не превышает 45 градусов. И наоборот, чем ниже температура наружного блока, тем выше эффективность

3. Если, во время монтажа, в систему закачено слишком много фреона, то есть вероятность, что испарения не произойдет и жидкий хладагент попадет в компрессор, что неминуемо выведет его из строя, т.к. жидкость, в отличие от газа, не сжимается. Но это возможно, скорее, теоретически.

Что происходит с воздухом в помещении?

Как видно из примера, наружный и внутренний блоки кондиционера соединены только медными трубками заполонёнными хладагентом. Стандартный кондиционер не переносит уличный воздух. Другими словами, кондиционер прогоняет один и тот же воздух внутри помещения через внутренний блок, охлаждая его. Существуют кондиционеры с функцией притока свежего воздуха, но их единицы и в большинстве моделей она не предусмотрена.

За более подробной информацией по моделям кондиционеров можете обратиться к нашим менеджерам

Технические характеристики

Климатическую технику, работа которой построена на принципе теплообмена, выбирают для помещения определенной площади, с конкретным объемом воздуха. Чтобы система работала долго и качественно, ее технические параметры должны соответствовать габаритам комнаты, офисного помещения. При покупке оценивают характеристики модели:

  • потребляемую мощность;
  • мощность охлаждения (1 кВт мощности на 10 кв. м площади);
  • мощность в режиме обогрева;
  • энергоэффективность в режимах обогрева, охлаждения (ERR, COP);
  • уровень шума;
  • срок службы;
  • производительность.

Энергоэффективность климатической системы характеризуют коэффициенты COP, ERR. Их рассчитывают как отношение мощностей охлаждения (обогрева) к мощности потребления.

Основные виды бытовых сплит-систем

При изучении разных моделей учитывайте архитектурные особенности собственной квартиры, дома, офиса

Одновременно следует обращать внимание на личные предпочтения. Это упростит выбор оптимальной сплит-системы

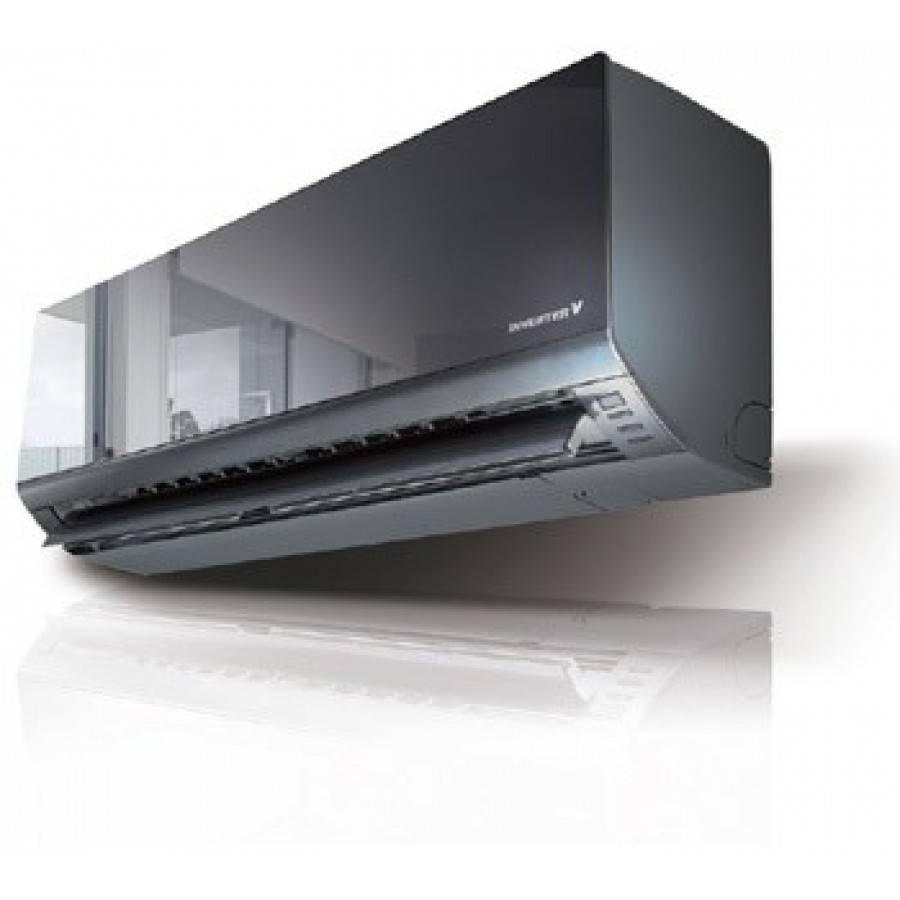

Настенные

Самый популярный комплект климатической техники

Компактный внутренний блок (1) занимает минимум места. Многие производители предпочитают подобный нейтральный дизайн, чтобы не затруднять соответствие разным стилям интерьеров. Внешняя часть (2) в этом и другом варианте идентична. Надо только подобрать блок, подходящий по мощности. Пульт ДУ (3) с инфракрасным приемником/передатчиком включают в стоимость сплит-систем. Это разумно, так как ручное управление закрепленной на большой высоте техникой вызовет затруднения.

Канальные

Состав оборудования (минимальный набор)

В соответствии с названием, эти внутренние блоки (1) предназначены для монтажа в каналах вентиляционных систем. Их дополняют отдельными или встроенными фильтрами, нагревательными устройствами. Для индикации рабочих параметров и настройки применяют подобные электронные блоки с настенным креплением. Комфортное управление обеспечивают с помощью дополнительных пультов ДУ.

Монтажная схема

При скрытом способе установки видны только эстетичные декоративные решетки. Размещение внутри строительных конструкций снижает уровень шумов. Но такой вариант пригоден, если достаточна высота потолков. В подобных устройствах отсутствует механизм поворота жалюзи. Сравнительно небольшой объем выпуска увеличивает стоимость внутренних блоков. Надо отметить сложность обслуживания сплит-систем такого типа.

Потолочные и кассетные

Надежное крепление тяжелого внутреннего блока к потолку

Эти сплит-системы отличаются высокой эффективностью. Здесь установлены жалюзи, которые подают потоки воздуха одновременно в четырех направлениях.  Допустимо применение режима перемешивания, когда лопасти перемещаются по заданной программе вверх, вниз и в стороны. Главный недостаток, как и в предыдущем случае, уменьшение высоты потолков.

Напольные и колонные

Колонная часть сплит-системы в кафе

Такой вариант, с надежной опорой, применяют для монтажа тяжелого оборудования. Внутренние блоки этого типа, если не идет речь о мобильных моделях, отличаются высокой производительностью. Их применяют для поддержания комфортных условий в крупных помещениях.

Эту модель можно закрепить на стене, поставить на пол. Компактная техника подходит для оснащения домашних интерьеров, небольших офисных комнат

Статья по теме:

Мульти сплит-системы

Не обязательно ограничивать себя рамками единых конструкций. При желании в каждом помещении можно установить оригинальный внутренний блок.

Проект оснащения жилого объекта недвижимости, созданный в формате 3D

Конструкция

Как устроен кондиционер, понять довольно просто, надо только изучить по отдельности составные части кондиционера: внутренний и внешний блоки.

Выносной блок

Конструкция наружного блока весьма сложная, ведь он управляет работой всей системы, основываясь на заданных режимах, которые набираются пользователем вручную. Его компоненты представлены на фото:

  1. Вентилятор — его обязанности создавать обдув внутренних частей.
  2. Радиатор, в котором осуществляется охлаждение хладагента, называется конденсатором, он отдает тепло потоку наружного воздуха.
  3. Компрессор кондиционера сжимает хладагент и осуществляет его циркуляцию между блоками. Описание принципа работы компрессора легко найти в интернете, поэтому мы не будем перегружать статью излишними техническими подробностями.
  4. Плата автоматического управления имеет такое размещение на моделях инверторного класса, у остальных — вся электроника располагается внутри внутреннего блока кондиционера.
  5. Сложной конструкции клапан устанавливается только на моделях класса «холод-тепло», при включении режима обогрев, принцип действия блоков меняется зеркально.
  6. Крышка, защищающая штуцерные соединения.
  7. Фильтр — защищает устройство от попадания посторонних частиц, которые могли проникнуть в систему во время монтажа изделия.
  8. Внешний корпус.

Корпус испарителя

Его конструкция не отличается особой сложностью.

  1. Решетка из прочного пластика — сквозь нее воздух поступает вовнутрь устройства, при необходимости она удается, открывая доступ ко всем частям.
  2. Сетка или фильтр — его основная задача задерживать крупные частицы пыли, находящиеся во взвешенном состоянии. Специалисты советуют чистить его несколько раз в месяц.
  3. Теплообменник или испаритель — он охлаждает воздушный поток перед поступлением в комнату.
  4. Горизонтальные жалюзи, регулируют направление воздушного потока. Положение регулируется двумя способами: вручную или задать колебательное движение в автоматическом режиме, тогда поток охлажденного воздуха равномерно распределяется по всему помещению.
  5. Индикаторная панель, показывающая режимы работы изделия, индикаторы сигнализируют обо всех неполадках, когда работа кондиционера становится некорректной.
  6. Система тонкой очистки, которая состоит из угольного фильтра для удаления различных запахов, устройства для фильтрации мелкодисперсной пыли, антибактериальные и прочие.
  7. Вентилятор тангенциального класса — он способствует постоянной циркуляции воздушных масс в данном помещении.
  8. Жалюзи вертикального типа — регулируют поступление воздуха по горизонту.

Микропроцессор и плата электроники, а также штуцера, к которым подключают медные трубки с циркулирующим фреоном, на фото не указаны — они находятся сзади.

Теперь вы в курсе из чего состоит кондиционер, поэтому можно переходить к краткому ознакомлению с принципом конкретной работы кондиционера.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

  1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
  2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
  3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
  4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
  5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
  6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Работа кондиционера на холод

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
