Советы перед началом работ
Навык и сноровка приходят с опытом, поэтому если работа выполняется впервые, лучше сначала потренироваться на ненужных кусочках трубы (можно специально купить недорогие отрезки)
Ведь очень важно понять, на какой температуре и в течение какого времени труба расплавляется лучше всего. Кроме того, новичку не повредит наблюдение более опытного напарника
Соединение полипропиленовых труб
Другие советы:
- Если температура помещения меньше +5 градусов, это будет мешать нормальному процессу работы. Нужно каким-то образом организовать «зону тепла» (например, установив на стену инфракрасный обогреватель).
- В паяльнике место для двух насадок. Если задействовать их обе, не придётся ждать, пока остынут насадки, чтобы их сменить. Если же пайка разных диаметров не предвидится, можно одно отверстие оставить пустым.
Если держать трубы мало, они не спаяются как следует и в будущем, возможно, потекут. Если трубы передержать, они могут слипнуться изнутри.
Преимущества использования полипропилена в отопительных системах
Таких преимуществ немало:
- Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
- Отопление с пластиковыми трубами обойдется вам в разы дешевле.
- Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
- Его использование положительно влияет на теплоотдаче системы.
- Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
- Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.
Видео по выбору труб
https://youtube.com/watch?v=fKf2kG7gHvw
Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.
Какие трубы следует использовать для отопительных систем ?
При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:
- PN25.
- PN20.
Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.
Читайте так же, как подключить терморегулятор к ситсеме отопления
Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.
Главное – грамотный проект
Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.
Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:
Правильный подбор диаметра
Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб
Оптимальный вариант – армированные трубы из полипропилена.
Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект
В этом проекте должны быть следующие моменты:
- Чертеж котловой обвязки.
- Все диаметры используемых труб.
- Нюансы крепления и монтажа всех отопительных приборов.
- Информация об углах наклона труб.
Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут
Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.
Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:
- С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
- С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.
Достоинства и недостатки полипропиленовых труб
Металлические трубы используются в автономных отопительных системах все реже и реже. Их место занимают собратья из полипропилена. Они отличаются простотой в монтаже и стойкостью к высокой температуре. Трубы легко спаиваются и режутся, не менее легко закладываются прямо в стены или в полы. В случае поломки на замену поврежденного участка уйдет минимум времени. Если монтаж выполняется с нуля, то при использовании труб из полипропилена сроки проведения работ значительно сокращаются.
Существуют различные размеры труб из полипропилена. Диаметр подбирается исходя из мощности и размеров вашей отопительной системы.
В чем заключаются преимущества труб из полипропилена?
- Достаточная прочность для работы в автономных системах – пластиковые трубы выдерживают давление до 10 и выше атмосфер, не лопаясь под его воздействием;
- Стойкость к высоким температурам – комбинированные трубы, сделанные из пластика и алюминия, способны работать при температуре теплоносителя до +95 градусов. Также допускается кратковременное превышение максимально возможной температуры;
- Отличное прохождение теплоносителя – внутренняя поверхность пластиковых труб очень гладкая, поэтому протеканию теплоносителя ничто не мешает;
- Отсутствие коррозии – если сталь боится ржавчины, то пластику она не страшна. Они не портятся и не ржавеют, сохраняя свои свойства долгие десятилетия;
- Продолжительный срок службы – производители уверяют, что полипропиленовые трубы служат по 40-50 лет и даже больше;
- Стойкость к солям и агрессивным компонентам – полипропилен спокойно реагирует на повышенную кислотность теплоносителя, не разрушаясь и не портясь;
- Легкость в монтаже – отопительную систему можно запросто смонтировать самостоятельно, без посторонней помощи.
Список достоинств довольно большой, поэтому полипропиленовые трубы и получили столь широкое распространение.
Продолжительный срок службы достигается при соблюдении оптимальных условий эксплуатации без перегрузок по давлению и температуре.
К сожалению, трубы из полипропилена обладают и недостатками:
- Наличие теплопотерь – за это придется расплачиваться дополнительными расходами на отопление. В некоторых случаях проблема решается с помощью дополнительной теплоизоляции, накладываемой сверху;
- Нужно научиться правильному монтажу – тем, кто привык работать с металлическими трубами, придется обучаться принципам их монтажа из полипропилена.
Также для монтажа труб придется приобрести специальное оборудование для спайки. Мы рекомендуем обратиться в магазины теплотехники и сантехники по вопросу аренды оборудования – многие магазины дают «паяльники» в аренду, с посуточной оплатой, что обеспечит дополнительную экономию.
Важные моменты при монтаже полипропиленовых труб
- Полипропиленовые трубы можно разрезать только специальным инструментом – предназначенные для труб ножницы или хорошо заточенный нож. Разрезать строго под углом 90 градусов.
- Работу по монтажу в помещении можно выполнять при температуре выше 5 градусов.
- Перед тем как начать использовать сварочный прибор, нужно его хорошо подогреть до нужной температуры. Края отрезка нужно нагреть в течении 5-20 секунд, и сразу соединить (сварочный аппарат нужно подогревать до 250 градусов). Уточняйте нужную температуру сварки у конкретного произволителя. Нужно обязательно следить за тем, чтобы соединение было достаточно плотным и ровным.
- Соединенные пайкой отрезки нельзя шевелить в течении 3 минут.
- При обрезке труб, нужно обязательно зачищать их края, чтобы убрать неровности (для этого можно взять торцеватель или же швейдер).
Нужно обязательно придерживаться этих правил при организации отопления частного дома из полипропиленовых труб, так как неожиданная поломка может оказаться небезопасно для ваших домочадцев. Особенно в том случае, если ваш котел работает на газу. При хорошем давлении в трубах, может произойти неожиданный разрыв, который может повлечь за собой поломку всей отопительной системы. Очень важны прочные соединения как в местах спаек, так и в других местах, где трубы соединены какими-либо элементами для отопления. Еще одним важным элементом в трубах является термоволокно – это важная вещь, без которой полипропиленовые трубы нельзя устанавливать в систему отопления. Термоволокно в первую очередь влияет на теплопроводность и срок службы всей системы. Поэтому если вы не можете разобраться в материале, то лучше обратиться к специалистам, ведь это будет намного лучше, чем заново тратить деньги на очередной ремонт. Существует несколько видов таких вот вставок:
- Стекловолокно,
- Алюминиевый лист,
- Перфорированная прослойка,
- Всплошную покрытая металлом труба изнутри.
Нужно знать, какие именно вам подойдут, потому что при неудачно выборе трубы просто полопаются
Это основные моменты, при выборе полипропиленовых труб, их важно знать каждому хозяину. Чтобы сделать вручную ремонт, не нужно слишком много времени и умения
Достаточно лишь знать, как использовать правильно материал, и что делать в процессе монтажа. Также существует много источников информации, где можно узнать подробные инструкции по ремонтным работам, поэтому Вы можете без проблем сделать для себя небольшой мастер-класс.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Технология сварки полипропиленовых труб
Она заключается в таких действиях:
- Замеряется и отрезается необходимый кусок трубы.
- Острым ножом на свариваемом торце делается фаска под угол 30-40°.
- Маркером отмечается глубина запуска торца трубы в фитинг.
- На всех свариваемых элементах оставляются осевые метки, чтобы они не смещались.
- Специальным приспособлением срезается с торца трубы алюминиевый слой (верхний или средний) для её сваривания с фитингом.
- Обезжириваются свариваемые участки специальным средством.

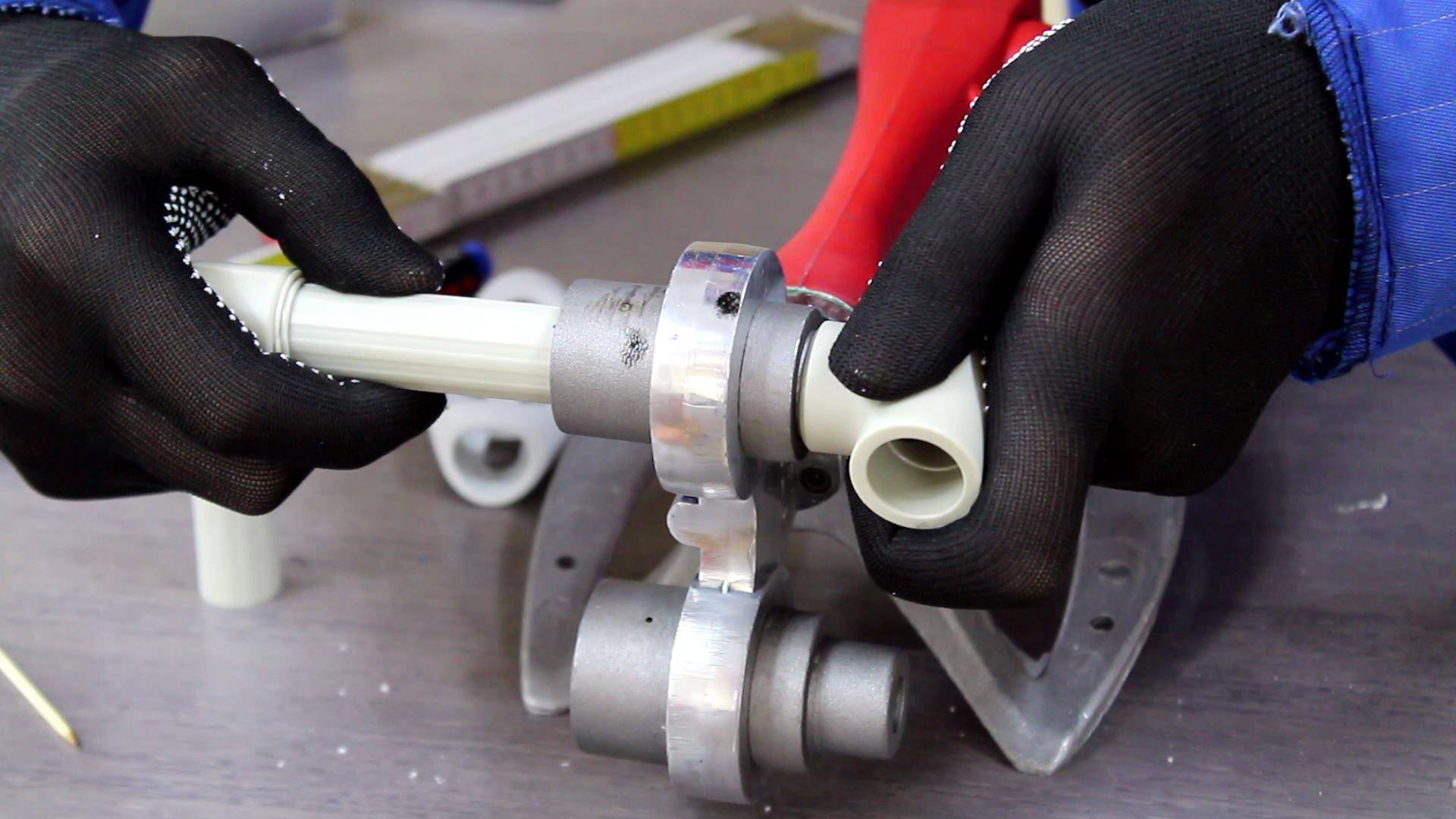

- Паяльником нагреваются торцы свариваемых элементов.
Первым на насадку надевается фитинг, потому что у него толще стенки.
Затем в другую насадку требуется вставить зачищенный от алюминиевого слоя торец трубы. Он тоже должен плотно входить в отверстие насадки.
Оба свариваемых элемента нагревают паяльником указанное в нижней таблице время:
По истечении этого времени нагретые детали снимают с паяльника, после чего равномерно запускают трубу в фитинг на требуемую глубину, отмеченную ранее маркером.
В ходе сварки полипропиленовых элементов необходимо исключить осевое смещение.
После запуска трубы в фитинг необходимо зафиксировать руками соединение не менее чем на 20 сек. За это время расплавленный пластик остынет, в результате чего получится надежное соединение.
Для набора полной прочности спаянный узел требуется выдержать без какой-либо нагрузки не менее 1 часа. По такой технологии собирают весь контур отопления, при этом сначала собирают небольшие участки, после чего объединяют их в более крупные, а затем соединяют в общую сеть.
Учёт линейного расширения (сжатия)
Перепады комнатной температуры и теплоносителя приводят к линейному расширению и сжатию полипропилена. Это нужно учитывать в ходе сборки контура отопления из ПП труб. Если возможное удлинение трубы отопления полностью не удастся компенсировать, то эксплуатационный срок собранной системы будет меньше.
Требуется только грамотно проложить трубопровод. Это позволит ему свободно двигаться в процессе нагрева и остывания, поэтому он будет меньше разрушаться и дольше эксплуатироваться.
Как выполнить монтаж такого контура отопления? Довольно просто. В ходе монтажа труб нужно устанавливать специальные компенсаторы, и крепёжные неподвижные хомуты и U – образные хомуты-клипсы, позволяющие пластиковым трубам свободно двигаться.
С помощью верхней схемы можно ознакомиться с примером компенсации расширения пластиковой трубы, достигаемой за счёт установки в нужных местах подвижных (ПК) и неподвижных (НК) кронштейнов.
Данная технология монтажа позволяет уменьшить удлинение нагретой пластиковой трубы. Предварительное напряжение должно быть направлено в противоположную сторону линейному расширению.
Особенности монтажа пропиленового контура отопления
Укладывается полипропиленовый контур отопления в соответствии с ГОСТами 21.602-79 и 21.602-2003, в которых указан минимальный уклон трубы в сторону самой нижней точки системы — не менее 0,5%.
Благодаря этому удастся минимизировать ущерб, который может возникнуть в результате утечки теплоносителя из системы и оперативно устранить неисправность.
Для этого также разделяют контур отопления на небольшие участки запорными кранами. Эти вентили перед установкой требуется проверять на целостность и работоспособность.
При монтаже стояков необходимо особое внимание уделять неподвижным опорам и формированию оптимальной схемы компенсации удлинения нагретой трубы. Компенсируется линейное расширение стояка с помощью:
Компенсируется линейное расширение стояка с помощью:
- Установки подвижных опор.
- Размещению на нём компенсационных петель.
В системах отопления частных домов для этого в основном используют подвижные опоры. Неподвижные опоры размещают под и над тройником или в местах муфтового соединения. Благодаря подобному способу фиксации удаётся предотвратить проседание стояка.
Исключением являются участки трубопровода, расположенные в отапливаемых помещениях, которые тоже в некоторой степени должны отдавать тепло.
Утеплять пластиковые трубы желательно пенополиуретановой изоляцией.
Монтаж отопительной системы
Для установки полипропиленовых труб, Вам понадобится не только смета и проект, но и специальный инструмент для создания пластиковых соединений. Есть два способа, как соединять между собой трубы:
- Сварка раструбов;
- Сварка муфты.
Для осуществления такой сварки используется специальный инвертор, который состоит из нагревательного элемента, гильзы и индикаторов контроля температуры. После включения прибора в сеть и настройки необходимых температурных параметров, из гильзы начинает выходить горячая струя, которая равномерно распределяясь по всей поверхности полипропиленовой трубы, обеспечивает диффузию молекул. Соединяемые детали нагревают и снаружи, и изнутри – это обеспечивает максимально надежное крепление.
Сварка труб из полипропилена
Если Вы решили купить сварочный аппарат для пластика, то следите за тем, чтоб его рабочая поверхность состояла из тефлоновых или аналогичных покрытий. Это необходимо, т.к. при работе расплавленный пластик прилипает к инвертору, чем снижает его срок годности, а тефлон отталкивает его молекулы.
Сварка раструбов считается более популярной и надежной, чем муфтовые соединения. Но перед началом работ, Вам нужно знать некоторые рекомендации мастеров:
- Вся работа проводится только в защитном костюме, в перчатках и масках во избежание попадания горячего пластика на кожу;
- Если Вам нужно разрезать трубы из полипропилена до определенной длины, то работать можно только острым ножом, все разрезы проводятся под прямым углом;
- Плотно прижимайте соединяемые детали друг к другу;
- После окончания работы зафиксируйте соединение, чтобы они некоторое время были совершенно неподвижны – это необходимо для завершения диффузионного процесса.
Пайка полипропиленовых труб своими руками выполняется довольно быстро, больше всего времени отнимает установка труб в ровное положение. Чтобы спаять две детали, Вам нужно включить инвертор и выдержать время нагрева (у каждого устройства оно отличается, необходимая температура указывается в инструкции пользователя конкретного прибора). Далее они стыкуются, и завариваются. Во время соединения их нельзя шевелить или переворачивать. Очень аккуратно нужно работать с поворотными деталями – если Вы сварите их не в нужную сторону, то всю работу нужно будет начинать с начала с новыми поворотными элементами.
Таблица сварки полипропиленовых труб
Сварка с муфтами практически аналогична, но вначале соединения нагреваются, после на них надеваются муфты. За счет давления, молекулы соединяются и обеспечивают прочное и долговечное крепление.
Фото: муфтовая сварка
После сварки труб, можно начинать их устанавливать. Локальная система отопления состоит из:
- Нагревательного прибора;
- Радиаторов;
- Трубопровода;
- Расширительного бака;
- Дополнительных деталей.
Схема также может включать разные котлы или бойлера. Для подробного расчета Вам нужно будет разработать план-проект.
Схема системы отопления
Согласно требованиям СНиП, при монтаже системы отопления из полипропиленовых труб нужно использовать коммуникационные соединения разных диаметров. Это помогает увеличить эффективность нагревательного прибора и отдачу теплоносителей. Помимо этого, следите за уровнем возвратной трубы, она не должна быть ниже приемного ввода.
Крепление коммуникация к стене производится при помощи специальных монтажных приспособлений. Примерный шаг их размещения – 70 сантиметров, но многое зависит от выбранного диаметра труб. При установке не выворачивайте соединения и не крепите скобы в местах паяных стыков.
Стоимость на монтаж системы отопления из полипропиленовых труб во многом зависит от выбранного материала. В среднем метр трубы PN 20/25 мм стоят около 100 рублей/метр погонный, в то время как цена на армированные PN 20 Al может находиться в районе 150-200 рублей за метр.
Выбор типа труб на основе полипропилена для частного дома
Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:
- Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
- Невысокое магистральное давление и практически полное отсутствие гидроударов.
- Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
- Небольшая протяженность трубной магистрали исключает воздушные пробки.
- Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.
Существует широкий выбор размеров труб из полипропилена
Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.
Труба PN-10
Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.
Труба PN-16
Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.
Труба PN-20
Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.
Трубы PN-25
Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.
Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.
Ошибки при сварке ПП труб
При монтаже полипропиленовых труб для водопровода своими руками, сантехники новички совершают ряд ошибочных операций, которые приводят к некачественной стыковке, а впоследствии к разгерметизации системы.
- Затягивают насадку на паяльнике гаечным ключом , что делает ее непригодной к последующему использованию. В комплекте к прибору идет шестигранный ключ, специально предусмотренный для затяжки.
- Ставят максимальный нагрев паяльника . Такую процедуру следует производить только на первой стадии разогрева. После полного остывания рекомендуют ставить не более 220°С, чтобы насадка не прикипала к трубке.
- Перегревают трубу , что ведет к деформации среза. Отверстие в трубке сжимается, оставляя очень маленький проход для жидкости. В насадке нужно греть около 5-8 секунд – этого вполне достаточно для качественной спайки узла.
- Не успевают правильно смонтировать с фитингом . После снятия с паяльника следует произвести стыковку в течение ближайших 4-5 секунд, иначе температура снижается и склеивание не происходит.
Изучив предложенные советы, новичок сможет выполнить несложные работы по монтажу полипропиленовых систем в домашних условиях.
Монтаж отопления в частном доме с применением полипропиленовых труб:
Схемы систем отопления
Многоквартирные дома в большинстве случаев отапливают с помощью зависимой схемы, которая работает за счёт центральной теплосети. Частные дома, в основном, отапливаются за счёт газового одноконтурного или двухконтурного котла или твердотопливного агрегата, которые необходимо правильно обвязать.
Независимая схема организации отопления предполагает не только прокладку труб, монтаж котла, радиаторов и правильное их подключение, но и обустройство в доме качественной вентиляции.
Самым экономным и эффективным вариантом сегодня считается комбинирование электрического и твердотопливного котла. В связи со спецификой работы данного отопительного оборудования необходимо предпринять следующие меры безопасности:
- Из-за выделения большого объёма тепла в процессе сжигания дров обвязывать твердотопливное отопительное оборудование нужно металлическими трубами с переходом на пластиковый трубопровод с помощью специальных муфт.
- Для стабильной работы электрокотла отопления требуется позаботится о качестве электроснабжения.
- Схема обвязки твердотопливного котла должна обязательно предусматривать установку расширительного бачка и группы безопасности.
В зависимости от герметичности контур отопления может быть открытого либо закрытого типа. Первый предусматривает размещение на чердаке дома открытой ёмкости для расширяющегося теплоносителя, второй – наличие рядом с котлом закрытого герметичного бака с мембраной.
Открытый контур работает за счёт естественного движения воды. Она течёт самотёком за счёт уклона трубопровода и давления, образуемого в результате её нагрева и расширения. В схеме закрытого типа теплоноситель циркулирует по контору отопления за счёт электрического насоса.
Несмотря на экономию электроэнергии в процессе эксплуатации системы без насоса, на её монтаж уходит больше денег, потому что требуется установить изделия большого диаметра.
Системы закрытого типа с электронасосом работают более стабильно, по сравнению с самотечными. В них постоянно одинаковое давление и нормальная циркуляция, поэтому дом будет более равномерно протапливаться.
Открытые схемы считаются оптимальным выбором для небольших по площади домов, расположенных в районах, где часто возникают перебои с электроснабжением. От правильного выбора системы отопления на этапе проектирования зависит её эффективность и качество жизни семьи в доме.
Схемы прокладки труб отопления бывают: однотрубными, коллекторными и двухтрубными. Поэтому стоит рассмотреть подробно каждую из них, чтобы понять, какая лучше подходит для вашего конкретного случая.
Однотрубная схема
Это самый дешёвый вариант разводки контура отопления. Вода в такой системе последовательно заполняет все батареи. Причем по мере её охлаждения каждый последующий регистр отопления греется меньше, поэтому тепло распределяется по дому не равномерно. В контурах закрытого типа, в которых теплоноситель циркулирует за счёт электрического насоса, этот минус практически незаметен.
Обвязка котла
По способу монтажа котлы отопления бывают напольными и настенными. Подключаются они немного по-разному. Общая для всех котлов схема обвязки включает:
- котел;
- батарею;
- запорные краны;
- гайки для фиксации котла;
- фильтрующие элементы;
- термоголовки для батарей;
- тройники и уголки;
- краны Маевского;
- различные клапаны;
- контрольно-измерительные приборы;
- электронасос;
- распределители;
- крепежные элементы.
Для обвязки настенных моделей используют только закрытую схему, потому что они полностью автономные. Напольные агрегаты нельзя устанавливать выше разводки, потому что они не сбрасывают воздух. В итоге в трубах и батареях будут появляться воздушные пробки. Настенные модели практически все оснащаются воздухоотводчиками, которые позволяют им сбрасывать воздух.
При обвязке газового котла пластиковыми трубами требуется свести к минимуму количество стыков. Основной недостаток твердотопливных агрегатов — нет возможности регулировать подачу тепла. После отключения электричества насос отключается, в результате давление на выходе из котла поднимается, поэтому система может выйти из строя.
На этот случай предусматривают аварийные схемы. Одной из которых является монтаж автоматического байпаса. В процессе работы насоса горячая вода проходит через него. После отключения электронасоса, теплоноситель поступает в байпас. Для схем из пропилена с принудительной циркуляцией, целесообразность использования насоса и его рабочие характеристики необходимо определять с помощью гидротехнического расчета.
Выбор труб для монтажа отопления
Чтобы смонтировать надежную и долговечную систему отопления, следует не только выбрать материал, из которого сделаны трубы (то есть в моем случае полипропилен), но и правильную марку этих деталей.
Для отопительной системы дачного дома (с котлом и жидким теплоносителем) я советую брать толстостенные полипропиленовые изделия, армированные дополнительным слоем фольги. Да, их цена несколько выше стандартных труб, но они способны выдерживать внутреннее давление жидкости в 6 атмосфер при температуре более 80 градусов Цельсия.
И даже несмотря на это, я советую применять описанные изделия именно для дачных домов и коттеджей, где давление внутри отопительной системы не превышает 7 атмосфер. Забегая вперед скажу, что у меня установлен котел, который работает при давлении жидкости в 2 атмосферы, потому прочности армированных полипропиленовых труб вполне достаточно.
Существует две разновидности армированных изделий:
- С внешним армированием. Они стоят немного дешевле. Такой способ армирования практически не отражается на прочности полимерных изделий. В этом случае слой фольги служит только для того, чтобы уменьшить коэффициент теплового расширения деталей.
Труба отопления с поверхностным расположением армирующего слоя.
Кроме того, пайка труб с внешним армированием более трудоемка. В этом случае вам нужно избавиться от слоя фольги на том участке детали, который будет вставляться в фитинг.
- С внутренним армированием. Я предпочитаю работать именно с такими трубами. Технические характеристики и эксплуатационные свойства обоих вариантов очень похожи, но трубы с внутренним армированием намного легче паять.
Трубы с внутренним алюминиевым армированием.
Еще один момент. В этих изделиях укрепляющий слой расположен глубоко под пластиком. Поэтому не может быть поврежден при механическом воздействии, как это часто бывает с деталями с поверхностным армированием.
Но помимо перечисленных выше, существует еще два варианта более дорогих полипропиленовых труб с еще более высокими техническими характеристиками:
- Трубы с внутренним наполнением из полиэтилена. Это такой многослойный пирог, состоящий из полиэтилена (внутренняя часть), армирующего слоя из фольги и полипропилена (снаружи). Они имеют совсем небольшой коэффициент теплового расширения.
- Трубы с армированием из стекловолокна. Это рекордсмен среди аналогов по тепловому расширению. Десять метров трубы при нагревании удлиняются всего на 1,5 см.
Трубы из полипропилена, армированные стекловолокном.
Еще один важный плюс полипропиленовых изделий, армированных стекловолокном – одинаковая температура плавления этих материалов. То есть при пайке оба материала разжижаются и диффундируют друг в друга, образуя максимально прочное, герметичное и долговечное соединение.
Что касается конкретных производителей, тот тут я советую не экономить. Я всегда приобретаю изделия чешского или немецкого производства. Хотя они и стоят дороже, их цена целиком оправдывается намного большим сроком эксплуатации.
Если брать полипропиленовые детали турецкого производства, то можно заметить, что они изготовлены менее аккуратно, неодинаковы по толщине, иногда наблюдаются дефекты армирующего слоя. В итоге возможно неравномерное термическое расширение, что приводит к нарушению герметичности.
Потому подумайте, хотите ли вы, приехав на отдых на дачу, бегать по холодному дому с тряпками, собирая вытекшую воду.
Пошаговая инструкция сварки ПП труб
Рассмотрим порядок действий при соединении с использованием сварочного аппарата.
Применяют специальный труборез, который делает срез четко, без заусенцев.
Край среза зачищают, а фаскоснимателем зарезают внутренний слой полимера.
Подготовка паяльника
Перед работой прибор максимально нагревают, дают остыть и повторяют прогрев, после чего приступают непосредственно к пайке.
Нагрев и соединение деталей
В торец среза вставляют насадку, соответствующую размеру трубки и прогревают его не более 8 секунд. Сразу вставляют соединительный элемент, плотно прижимая. Повторяют со вторым срезом.
Этапы монтажа труб из полипропилена
Монтаж труб из полипропилена можно разделить на следующие стадии:
- Проект.
- Приготовление материалов, инструментов и поля деятельности.
- Монтажные работы.
С подготовкой инструментов и выбором материалов понятно. Количественное представление об объеме работы и материалах дает составление проекта.
Проект
Начинающему мастеру проектировать лучше на местности, размечая на стенах, где и каким образом пройдет трубопровод. Планировать трубопровод следует таким образом, чтобы:
- длина его была наименьшей из возможных в данных условиях,
- количество изгибов и пересечений было минимальным.
В процессе рисования проекта монтажа указывают все необходимые фитинги, длину труб, количество скоб для горизонтального крепления и держателей для вертикальной фиксации.
Для монтажа отопления из полипропилена или горячего водоснабжения следует планировать установку линейных компенсаторов, поскольку трубопровод из полипропилена способен при нагреве значительно удлиняться.
Возможно 2 варианта монтажа:
- открытый, когда полипропиленовый трубопровод размещается поверх стен, пола;
- закрытый, когда трубы прячут в специально подготовленные штробы и замуровывают, оставляя только выходные части в свободном доступе.
Оба варианта проектирования монтажа имеют свои преимущества и недостатки. Однако при профессиональном исполнении закрытый монтаж предпочтительнее – он эстетичнее, а полипропилен позволяет это сделать при холодном водоснабжении.
