Подключение ленты LED
Для подключения диодной ленты внутри квартиры либо частного жилого дома нужна покупка блока питания, имеющего соответствующий защитный класс от влаги и пыли. Как правило, применяются блоки, чьё выходное электронапряжение составляет 12 В, в более редких случаях — 24 В. Реже всего встречаются мало распространённые выпрямители с электронапряжением 36 В. Ещё есть диодные ленты, которые подключаютя к электросети 220 в. Но им также нужно постоянное электронапряжение, а не переменное.
Ещё в случае подключения ленты LED возможно использование диммера, позволяющего регулировать интенсивность света. Это способствует расслаблению дома в вечернее время, прежде всего — в случае, если в рабочем помещении (цех, офис) всё время присутствует яркий свет, вызывающий усталость глаз.
Инструменты и процесс установки светодиодной ленты
После обработки всей информации, ее анализа и подбора подходящего светильника можно начинать монтаж светодиодной ленты. Для этого понадобятся инструменты:
- ножницы для нарезания кусков полотна нужной длины;
- клей или двусторонний скотч для усиления крепления – при необходимости;
- алюминиевый скотч или профиль – для лент большой удельной мощности;
- коннекторы необходимой длины или паяльник с расходниками (только для серьезных мастеров);
- кусачки для нарезания отрезков провода;
- нож или съемник изоляции для зачистки концов проводников.
При планировании монтажа надо определить место установки блока питания так, чтобы длина проводов от источника 220 В до потребителей (осветительной ленты) была минимальна. Потом надо продумать крепление полотен, осмотреть и подготовить поверхности. Если лента мощная, начать надо с крепления профилей. Если нет – можно сразу начинать клеить предварительно нарезанное полотно. После наклейки можно соединять отрезки. Если монтаж ведется пайкой и вне помещения, то, возможно, придется увеличить мощность паяльника – даже небольшой ветерок заметно снижает температуру жала.
Места резки RGB-светильника.
Выключатель питания надо установить в удобном и доступном месте. Потом заранее подготовленными проводами подключается RGB-контроллер, если он есть, и блок питания.
Простое подключение к блоку питания через RGBW контроллер.
К сети 220 В блок питания обязательно подключать через автоматический выключатель – существующий или вновь установленный, это может уберечь от многих неприятностей.
Правила подключения
Подключение таких световых приборов отличается от монтажа обычного осветительного оборудования. Такие устройства работают от постоянного напряжения 12 или 24 В, и для его генерации необходимо приобрести блок питания. Также порядок подключение такого освещения отличается для монохромных лент и многоцветных светодиодных приборов.
Подключение одноцветной светодиодной ленты
Процесс подключения светодиодной ленты очень прост: достаточно подключить выводы из блока питания к светодиодной ленте и прибор начнёт светиться ярким светом
На этом этапе монтажа светодиодных лент важно не допустить нарушения полярности подключаемых проводов, как правило “+” всегда в таких выводах имеет красный цвет, а “-” будет либо синего, либо чёрного цвета
При подключении такого светового прибора не стоит слишком сильно изгибать ленту, максимальный радиус должен быть не более 2 см.
Во время проведения паяльных работ следует соблюдать осторожность, чтобы не повредить тонкие медные токопроводящие дорожки. Паяльник для этой цели лучше использовать мощностью не более 40 Вт.
При осуществлении монтажа такого устройства общей длиной более 5 метров, запрещается последовательное соединение элементов
При осуществлении монтажа такого устройства общей длиной более 5 метров, запрещается последовательное соединение элементов.
Если требуется подсветка большей длины, то монтаж осуществляется параллельным подключением отрезков светодиодных устройств длиной 5 или менее метров к блоку питания.
Если требуется плавное изменение яркости прибора, то применение диммеров в электрической схеме позволит легко осуществлять управление свечением монохромных светодиодных лент.
Подключение полноцветных светодиодных приборов
подключение RGB ленты с одним блоком питания
Если требуется подключить многоцветную светодиодную ленту, то необходимо приобрести RGB-контроллер, который будет управлять свечением такой прибора.
подключение RGB усилителя
При осуществлении монтажа обычно не возникает никаких сложностей, но некоторые моменты в установке лент следует рассмотреть более подробно:
- При выборе RGB-контроллера следует правильно подобрать устройство по напряжению питания и мощности.
- Рабочее напряжение, которое необходимое для питания светодиодных приборов обычно составляет 12 или 24 В.
- Мощность контроллера должна быть равна мощности всех светодиодов. Рассчитать общую мощность, которая понадобится для питания многоцветной светодиодной ленты очень просто. Для этого необходимо мощность 1 метра ленты умножить на общий метраж. В результате получится показатель мощности блока питания, который следует установить вместе с этим светотехническим прибором. Например, если мощность 1 метра равна 15 Вт, а общая длина устройства составляет 10 метров, то блок питания должен быть мощностью не менее 150 Вт. Для того чтобы трансформатор не работал на пределе своей мощности, следует подобрать модель с запасом показателя мощности на 20%.
- При монтаже многоцветной световой установки не рекомендуется устанавливать в одну линию более 5 метров, в этом случае наиболее удалённые от блока питания светодиоды будут излучать намного меньше световой энергии. Если есть необходимость в более длинных конструкциях, монтаж следует осуществлять параллельно.
- При осуществлении монтажа приборов общей длиной более 20 метров, необходимо подключить в схему питания светодиодов RGB – усилитель, который позволяет запитать светодиодные ленты большой мощности. При этом не происходит уменьшения свечения светодиодов, а нагрузка на блок питания заметно снижается.
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Подключение в автомобиль
В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.
Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.
Виды светодиодных лент
Светодиодные ленты классифицируются по следующим видам:
- Цветовая гамма. Светодиодные ленты разделены на монохромные и многоцветные. Первые светодиодные элементы содержат маркировку SMD, являются одними из самых распространенных, т. к. имеют значительную разницу в ценовом эквиваленте от многоцветных. Монохромные производят в красном, синем, зеленом и белом цвете. Многоцветные светодиоды промаркированы, как RGB. Они дороже SMD в 2-3 раза, т. к. в одном маленьком светодиоде насчитывается синий, зеленый и красный цвет, ими можно маневрировать и создавать различные оттенки. В основном такие элементы применяются для декора.
- Конструкция исполнения. Ленты изготавливаются на жестких основаниях и на гибких, также некоторые изделия имеют защиту от влаги. Поверх диодов покрыта силиконовая прозрачная пленка. Для удобства монтажа на обратной стороне нанесено клейкое основание. Особенно частым спросом пользуются влагозащищенные ленты.
- Уровень защиты. Как любой электрический прибор, ленты имеют классификацию IP по безопасной эксплуатации.
- Потребляемая мощность. Ленты классифицируются также по мощности, которая зависит от длины изделия.
Способы подключения диодной ленты
Подключить LED ленту можно двумя способами:
- Через подключение каждой светодиодной ленты к блоку с помощью исходящих от него проводов с заземлением. В этом случае используется только один трансформаторный блок, но нам потребуется разветвитель, либо придется подсоединять провода к соответствующим клеммам самого блока.
- Можно осуществить подключение диодной ленты к сети с помощью такого количества блоков, сколько у вас лент в наличии. В этом случае разветвитель, то есть тройник, нужно ставить на входящем проводе от сетевой розетки к трансформаторному блоку.
Перед тем как подсоединить диодную ленту к трансформаторному блоку, следует выяснить, на какое именно напряжение этот блок рассчитан. Лента на 24 В при подаче 12 вольт просто будет тускло светиться, но вот если подать 24 В на 12-вольтовые излучатели, то скорей всего, они просто перегорят. Поэтому перед тем, как подключить ЛЕД ленту, следует внимательно изучить инструкцию по ее эксплуатации.
Если требуется подключать более длинные светодиодные ленты, например, 20-метровые, то в данном случае нужно помнить: ни в коем случае нельзя подключать их последовательно, когда начало новой ленты подключается к концу предыдущей. При таком подключении сила тока отдельных участков суммируется, то есть через первую ленту будет течь суммарный ток, потребляемый всеми остальными лентами, которые вы подключите к первой. Это с большой вероятностью приведет к возгоранию.
Поэтому каждое звено в цепи лент должно подсоединяться проводами к блоку отдельно и независимо от других звеньев. Возможно это не самый удобный способ подключения, но зато самый безопасный и правильный.
Правила подключения
Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.
- Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
- Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
- Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
- Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
- Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
- Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.

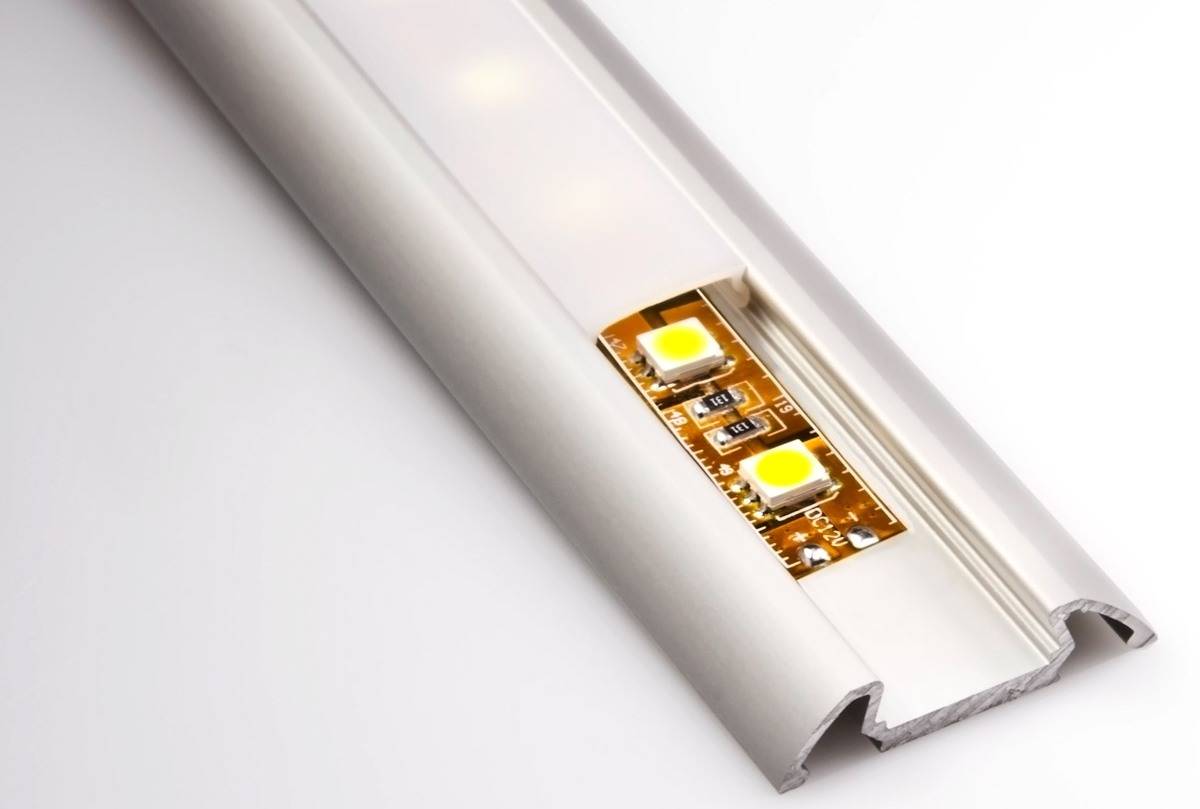

Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.
Сращивание светодиодной ленты с помощью проводов пайкой
Во-первых, необходимо подготовить перемычки. В качестве перемычек подходит абсолютно любой провод любой торговой марки. Главное чтобы сечение провода хватило. Отрежьте необходимо вам длины провод, а после этого обязательно нужно залудить его концы. Длина провода перемычки может быть любой: от одного сантиметра до двух-трех метров.
Как и для обычной пайки в данном случае необходим флюс. Самый распространенный материал – канифоль. Он удобен тем, что сам по себе является диэлектриком, поэтому его остатки на месте пайки можно не удалять. Если вы хотите придать месту пайки ленты красивого внешнего вида, то канифоль придется удалить. Для этого зачастую используют кисточку смоченную спиртом. Помните, что светодиодную ленту недопустимо сгибать под прямым углом. А вот после установки перемычки разрешается устанавливать ленту под любым углом.
Способы монтажа LED-ленты
Аббревиатура LED (Light-emitting diode) обозначает “светоизлучающий диод”. Под категорией “LED-ленты” подразумеваются изделия, рабочее напряжение которых равно 12, 24 или 36 В. Чаще они применяются в качестве дополнительного, праздничного или декоративного освещения отдельных предметов, участков или комнат внутри жилого здания. Реже это пристройки, беседки, террасы, фасад дома. Монтаж светодиодной ленты выполняется разными способами, что определяется мощностью погонного метра подсветки.
Низковольтные светодиодные ленты
Светолентой малой мощности считается изделие, погонный метр которой потребляет до 10 Вт электроэнергии. Условия для отведения тепла здесь обычно не требуются. На монтажной поверхности платы, как правило, имеется клеевая прослойка. Состав достаточно прочный на отрыв, чтобы выдержать легкую ленту внутри отапливаемого сухого помещения. На кухне, в ванной или снаружи дома стоит его усилить средствами для эксплуатации при переменной влажности и температуре.

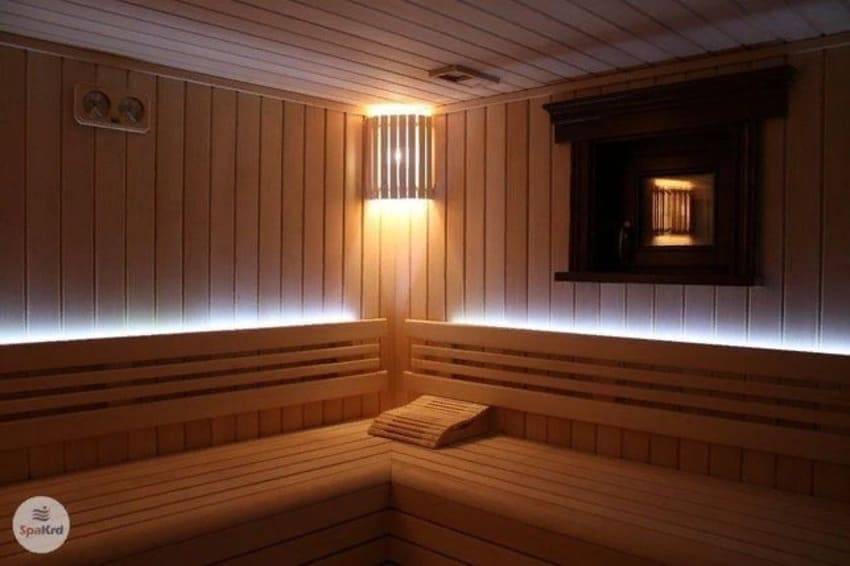

Светодиодная подсветка в бане
В любом случае установка подсветки выполняется следующим образом:
- рабочее основание очищается от грязи, пыли, выступающих элементов и отслоений;
- площадка выравнивается;
- основание обеспыливается и обезжиривается (если это не обои или иная только что выполненная отделка);
- с изнаночной стороны светодиодной ленты снимается защитная бумажная полоса;
- изделие приклеивается к основанию без значительного нажима, чтобы не повредить светодиоды, резистор или плату.
Вторичное приклеивание подсветки на заводской состав невозможно, поэтому монтаж нужно проводить аккуратно за один заход. Иначе придется использовать двухсторонний скотч, “жидкие гвозди” или иной клей. При этом перед тем, как устанавливать светодиодную ленту подготовка основания не исключается.
От клея также можно отказаться в пользу сухого монтажа. Например, крепить низковольтную светодиодную ленту можно на пластиковые хомуты, специальные подвесы или скобы для мебельного степлера. Первые заметны при свете дня, поэтому чаще применяются для организации уличной иллюминации. Металлическими скобками есть риск повредить плату. Этот способ дешевый, быстрый и простой, но редко практикуется.
Пластиковые клипсы
Ленты средней мощности
В эту категорию входят светоленты с потреблением 10-14 Вт/пог.м. Здесь рекомендуется позаботиться о том, чтобы диоды не перегревались. Для этого можно выбрать основание из бетона, металла или установить металлопрофиль. Также допустимо крепление светодиодной ленты с помощью металлизированного скотча.
Монтаж высоковольтных LED-светильников
Метровый отрезок высоковольтной подсветки потребляет более 16 Вт электроэнергии. При такой мощности, при установке светодиодной ленты обязательна организация теплоотвода. Для подобной продукции существуют специальные алюминиевые профиля. Они могут быть накладными, врезными или угловыми (45 градусов по отношению к основанию). Главное во время монтажа – не допустить прямого контакта металлической планки и оголенных контактов подсветки.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
