Как подключить теплый пол своими руками: этапы подключения водяного пола

Выбор схемы укладки контура

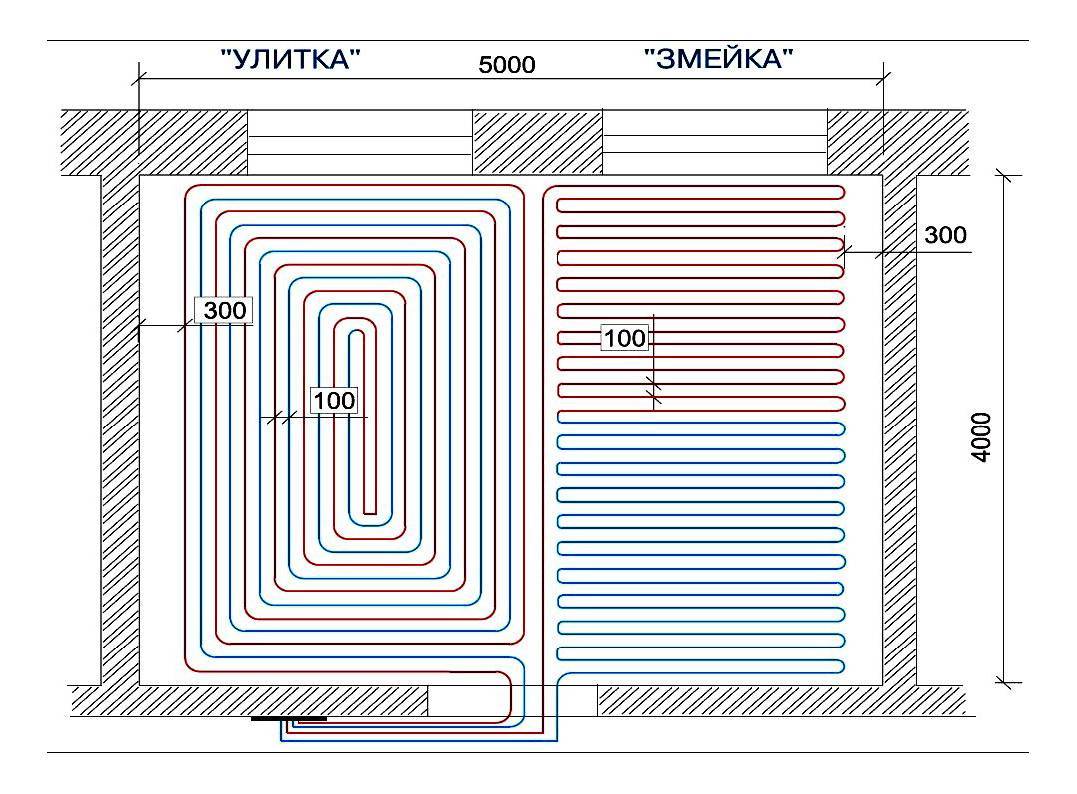

Схемы укладки контура

Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С.  Считается оптимальным, если перепад температуры жидкости на входе и выходе контура  составляет 5-10°С.  При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев  самых холодных зон.

Наибольшей популярностью пользуются следующие варианты укладки контура:

1. Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
2. Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
3. Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
4. Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку

Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Комбинированная система отопления: радиаторы + теплый пол

В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.

Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.

Трехходовой термосмесительный клапан

Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.

После устройства смешения обычно устанавливают циркуляционный насос.
Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.

Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.

В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.

Готовый смесительный узел

Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.

Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.

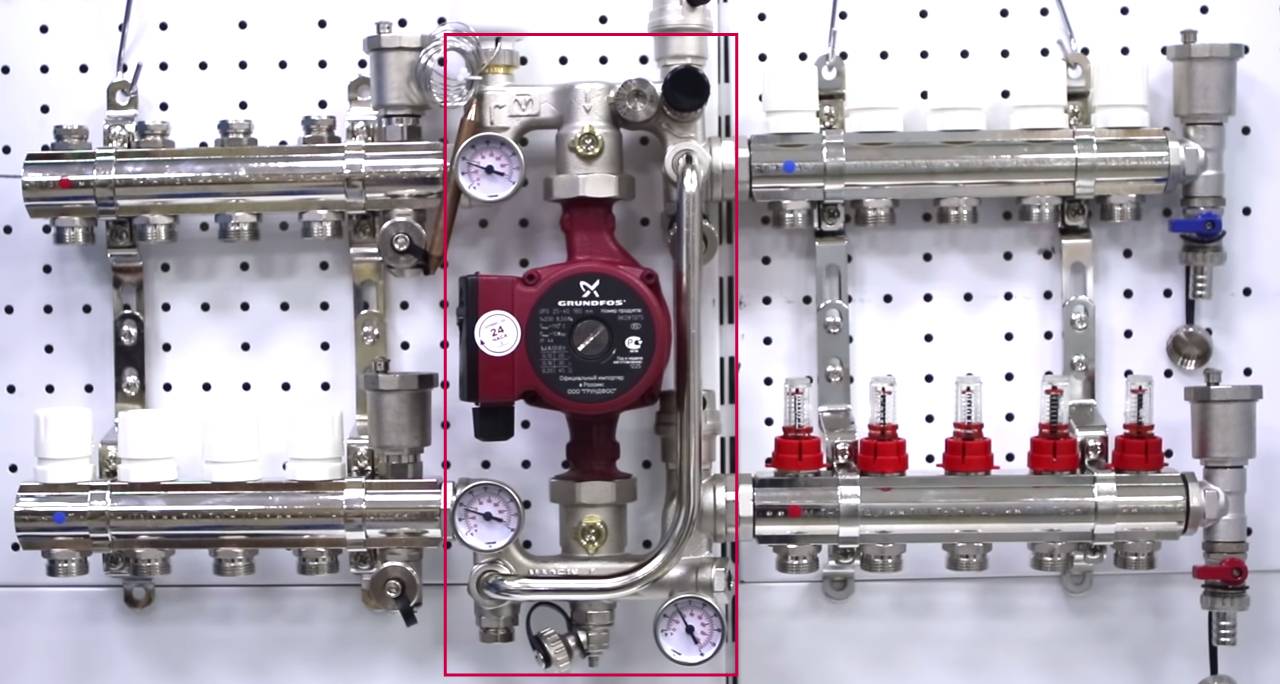

В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.

Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

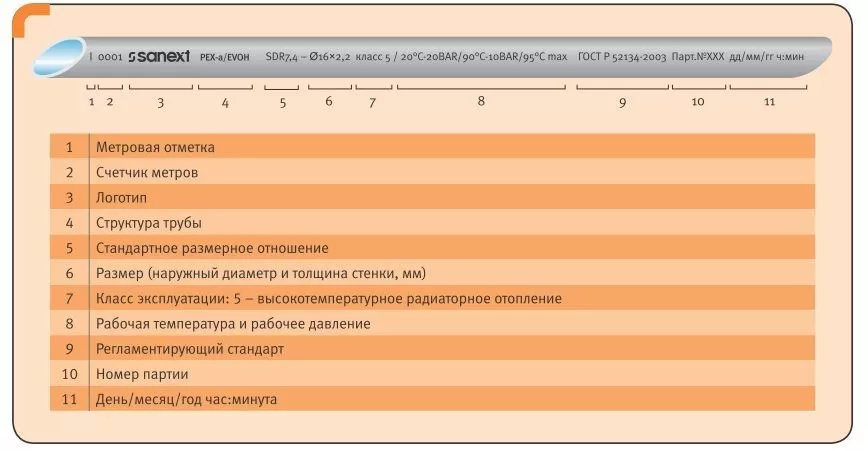

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

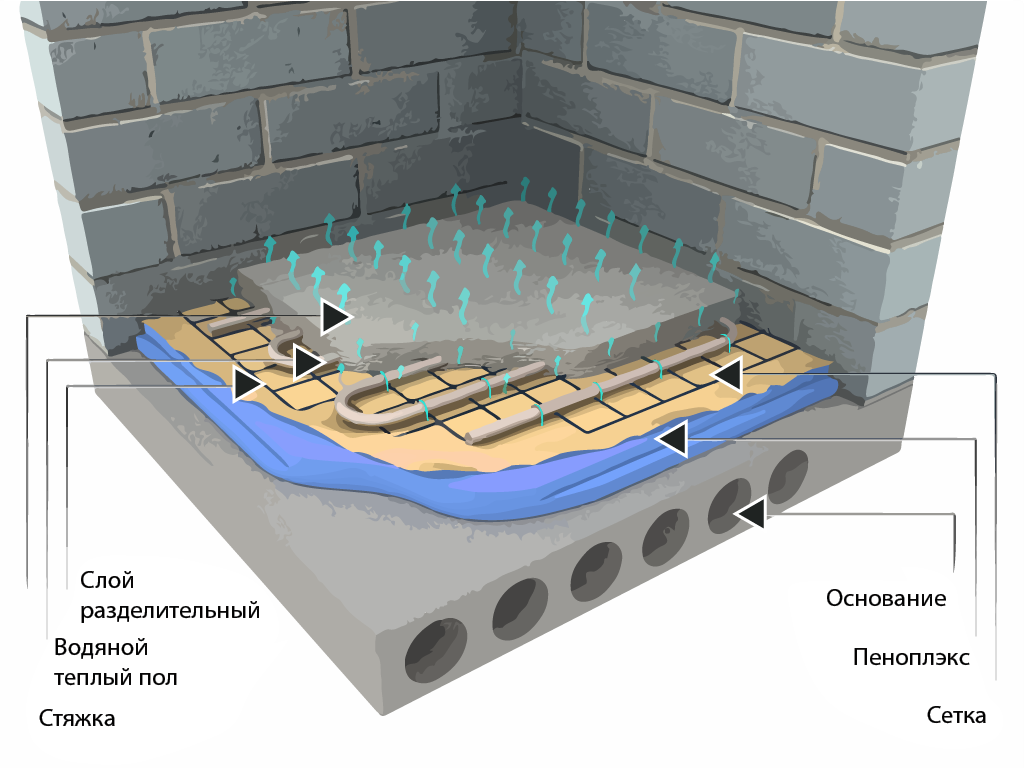

Устройство основания под тёплый пол.

Тёплый пол нужно устанавливать на прочном основании. Например, на плите из бетона. Тогда толщина «общего» слоя пола не превысит 8 см. При укладке пола прямо на грунт, требуется его максимально выровнять и как можно лучше утеплить. Толщина утеплителя будет зависеть от погодных условий района и конкретного местоположения. В том случае, если тёплый пол будет укладываться над подвальным помещением, либо на этажах выше первого, толщина утеплителя будет самой минимальной. Около 3 см.

Утепление и гидроизоляция.

Вместо плотной полиэтиленовой плёнки можно использовать рубероид. От рулона плёнки или рубероида отрезают куски по длине помещения и укладывают с нахлёстом друг на друга (нахлёст около 20см.) Так же гидроизоляцию надо обязательно завернуть на стены.

Поверх выложенной гидроизоляции кладётся утеплитель, который служит для удержания тепла в помещении. Из множества вариантов, которые могут предложить современные производители, профессионалы советуют выбирать из двух вариантов:

1. Экструдированный пенополистирол. Обладает всеми необходимыми преимуществами. У него пониженная теплопроводность, повышенная влагостойкость. Так же он весьма износоустойчив.
2. Пенополистирол в виде профильных матов. Главная особенность этого вида утеплителя — поверхность с выступами. Это позволяет легче производить укладку труб. Шаг выступов в этом утеплителе 5 см. Главный недостаток — повышенная стоимость по сравнению с ЭППС.

При выборе толщины слоя утеплителя следует учесть несколько важных условий.

При укладке утеплителя прямо на грунт его толщина обязана быть не меньше 10 см. Так же можно рассмотреть вариант двухуровневой укладки. Два слоя утеплителя по 5 см. толщиной.
При выкладке утеплителя в помещении под которым расположен подвал, слой от 5 см.
При укладке на все последующие этажи его толщина возможна до 3 см.

Для крепления утеплителя потребуются дюбели-зонтики, либо тарельчатые дюбели. Для крепления труб необходимы гарпун-скобы.

Порядок действий выкладки утеплителя:

1. Выровнять поверхность где будет лежать теплоизоляция. Это лучше сделать при помощи песка или черновой стяжки.
2. Укладка кусков гидроизоляции. Швы надо проклеить скотчем.
3. Непосредственно выкладка плит утеплителя стык в стык. (маркированная сторона должна оказаться наверху)
4. Швы между плитами надо так же проклеить скотчем.
5. Закрепить утеплитель дюбелями.

Если вы укладываете утеплитель в два слоя, следует соблюдать принцип кирпичной кладки. Швы верхнего и нижнего слоёв не должны совпадать.

Устройство стяжки

После проведения испытаний теплого водяного пола готовый контур заливается стяжкой. Для этого применяется раствор бетона марки не менее М300, с фракцией щебня 5-20 мм. Толщина стяжки над трубами составляет минимум 3 см, что дает возможность не только получить нужную прочность, но и равномерно распределить тепло по всей отапливаемой поверхности. Масса 1 м2 стяжки толщиной 50 мм составит примерно 125 кг.

С целью предотвращения преждевременного разрушения бетонной стяжки в покрытии нужно монтировать деформационные (усадочные) швы или температурные зазоры. Их нужно делать при большой площади помещения (свыше 30 м2), длине стен более 8 метров, нестандартной форме самого помещения, а также когда отношение длины к ширине превышает два раза. Кроме того, усадочные швы на плане должны перекрывать деформационные швы основных конструкций здания.

На месте шва выполняется разделение арматурной сетки, а по его периметру устанавливается демпферная лента. Толщина деформационного зазора у основания составляет 10 мм, а верхняя часть обрабатывается герметиком. При нестандартной форме помещения, оно разбивается на несколько простых составляющих с квадратной или прямоугольной формой. Если труба пересекает усадочный шов, в этом месте ее укладываем в гофрированную трубу, заходящую в обе стороны по 30 см.

Особенности устройства пола без смесительного узла

В системе обогрева пола со смесительным узлом не возникает проблем с температурным режимом теплоносителя в контуре. Нагретая котлом жидкость поступает в коллекторную группу, где происходит смешивание ее с охлажденным теплоносителем из обратной ветки контура. Благодаря этому теплый пол всегда имеет приемлемую температуру.

Монтаж водяного оборудования обогрева пола без смесительного узла предполагает рабочий процесс системы с отсутствием регулировки температурного режима поступающей в контур жидкости. Поэтому для такого типа установки требуется отдельный котел.

При установке теплого пола без коллектора нагретый отопительным прибором теплоноситель в процессе поступления в трубопровод быстро остывает. За счет этого происходит неравномерный прогрев поверхности полового покрытия.

Чтобы максимально сохранить необходимую температуру в водяном контуре следует при монтаже системы без смесительного модуля учитывать такие требования:

• не использовать такую схему установки для помещений, площадь которых превышает 25 метров квадратных;
• в помещении должна быть полная теплоизоляция стен, включая использование утеплителя с внутренней и внешней их стороны;
• исключить потери тепла из окон – установить качественные стеклопакеты;
• вся площадь половой основы должна быть покрыта теплоизоляционным материалам;
• установку пола нужно производить сразу возле системы обогрева.

Для того, чтобы сохранить тепло при монтаже теплого пола без смесительного узла нужна обязательно теплоизоляция стен При укладке водяного контура особое значение имеет правильный расчет его длины. Слишком большой метраж системы обогрева становится причиной заниженной температуры теплоносителя поступающего обратно. Это может привести к появлению конденсата в большом количестве на теплообменном устройстве котла. В итоге теплообменник быстро выйдет из строя.

Термостатический клапан

Устройство регулирует температуру теплоносителя в «обратке». На практике применяют два варианта подключения ВТП через термостатический клапан.

Первая схема

Котел → Контур → Термостатический клапан → Котел

На практике это выглядит так:

	°С
Теплоноситель на выходе из котла	60
Показание термоголовки	20
Средняя достигнутая температура	30–35

На входе в контур вода слишком горячая, а на выходе заметно остывшая. В зависимости от толщины стяжки, вида напольного покрытия и шага трубы поверхность пола прогревается неодинаково. Нужные параметры, достигаются только в центре. На остывание воды с 60 до 20 градусов уходит много времени, потому что скорость воды низкая. Подключение через термостатический клапан подходит только для маленьких площадей – санузла, коридора.

Вторая схема

Радиатор → Контур → Термостатический клапан → Котел

	°С
Теплоноситель на выходе из радиатора	45
Показание термоголовки	25
Средняя достигнутая температура	30–35

Преимущества подключения ВТП после радиатора:

• Меньшая разница температуры на входе и выходе.
• Большая скорость движения воды.
• Равномерный прогрев пола.

Остаются ограничения по регулированию и зависимость от радиаторов. В случае с санузлом, такое отопление можно подключить через полотенцесушитель.

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть

Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

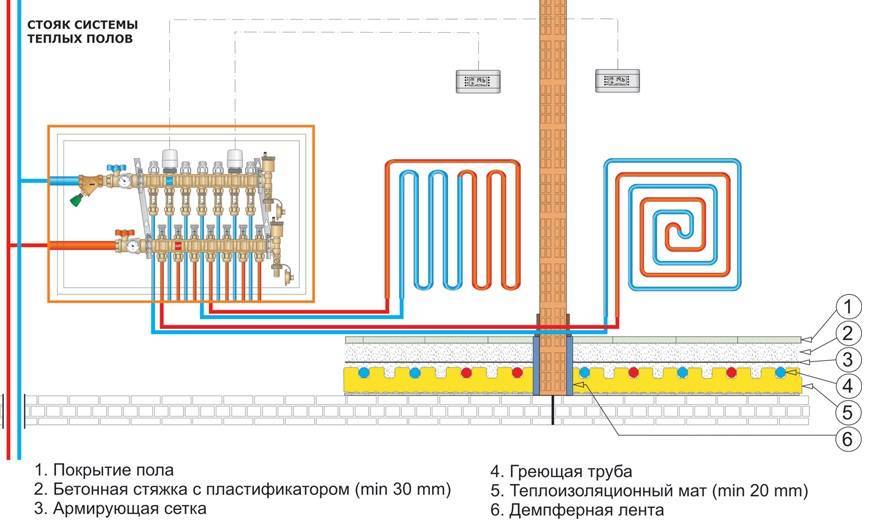

Схема подключения отопительной водяной трубы к коллектору

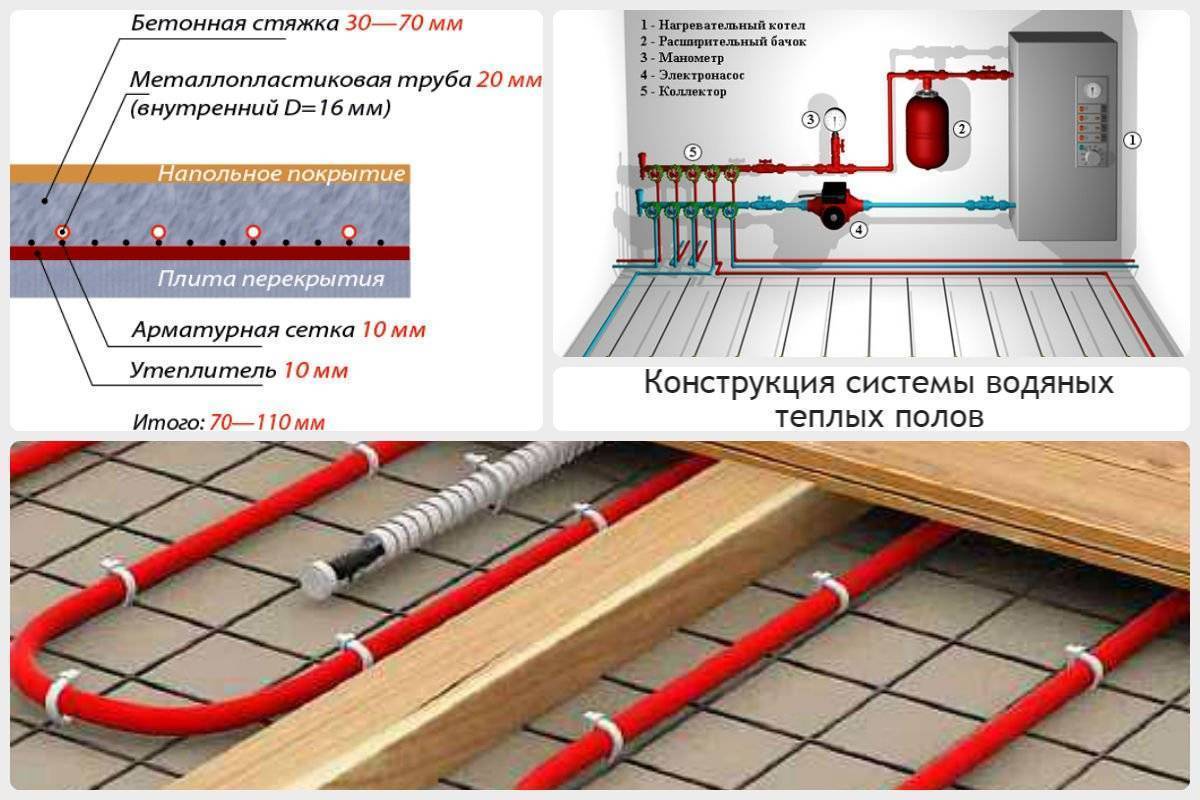

Устройство бетонной стяжки, укладка водяной греющей трубы – инженерно-технологические моменты монтажа теплого пола. Основным этапом при монтаже является подключение трубопровода к смесительному узлу и к коллектору.

Выше уже было сказано о том, где и как лучше расположить коллекторный шкаф. Вместе с установкой смесительного узла, коллектор и циркуляционный насос составляют блок управления отопительной системой.

Обычно шкаф имеет размеры 50х50 см. Для лучшего сочетания с интерьером жилого помещения коллекторный шкаф делается в углублении 10-15 см. Соответственно и водяные контуры, в местах подключения, лучше спрятать в стену.

Установив коллектор, начинается подключение к нему необходимых магистралей. Традиционно схема подключения выглядит так:

Разница может быть в том, какой способ нагрева используется. Это может быть использование теплоносителя, поступающего через централизованную систему отопления, либо автономная отопительная система, работающая от котла.

Подающая труба и обратка подключаются к коллектору посредством специальных фитингов. Если диаметры трубы и входного гнезда коллектора отличаются, используются переходники.

В систему обязательно устанавливается запорный кран, который перекрывает подачу горячей воды в водяные контуры. На обратной трубе необходимо установить сливной клапан.

Для обеспечения точной регулировки температуры нагрева теплого пола, на коллектор устанавливаются специальные вентили и смесительный узел. При наличии средств можно приобрести готовый, комплексный коллектор, в конструкцию которого входят все перечисленные элементы. Коллекторы могут отличаться своей конструкцией, в зависимости от количества подключаемых водяных контуров и объемов отапливаемых помещений.

При использовании одной схемы укладки трубы, в коллекторе одно количество входных и выходных мест подключения. Используя комбинированную укладку, вам придется иметь коллектор с большим количеством входных и выходных патрубков.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате

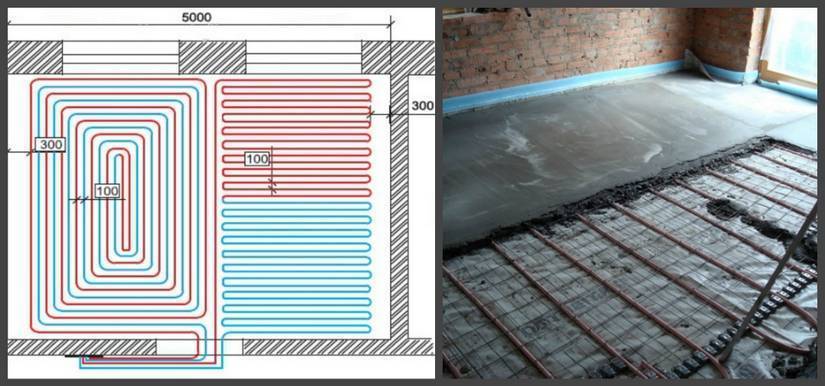

Схема укладки труб

Трубы для теплопередающей системы делают из сшитого полиэтилена, полипропилена, меди, металлопластика или нержавеющей стали. Преимущество полипропиленовых труб заключается в их невысокой стоимости. Металлопластиковые изделия сохраняют стабильность формы и не деформируются. Медные трубы имеют продолжительный эксплуатационный срок и высокую степень теплопроводности. Трубы из сшитого полиэтилена отличаются высокой термической устойчивостью и прочностью.

Перед тем как начать укладывать систему водяного обогрева пола своими руками, необходимо выбрать шаг трубопровода. Здесь шаг трубы – это расстояние между уложенными трубами, выполняющими подогрев пола. Шаг укладки труб влияет на то, как равномерно будет распределяться температура по поверхности пола.

Читать также: Тепловой узел отопления: схема теплового пункта

Инструкция укладки позволяет использовать шаг от 5 до 60 см, но чаще всего укладка труб производится с шагом в 15-30 см. Выбор этого параметра необходимо делать в зависимости от типа и особенностей помещения, а также показателей его расчетной тепловой нагрузки

К примеру, монтировать систему труб с шагом укладки в 15 см рекомендуется в санузлах и всех тех помещениях где важно равномерное распределение тепла по поверхности пола при уровне отопительных нагрузок в более чем 85 Вт/м2. Уложить трубы самому можно с ориентировкой на следующие схемы:

1. Улитка;
2. Змейка;

3. Двойная змейка.

При реализации схемы укладки «улитка» трубопровод необходимо уложить спиралью, которая от центра комнаты раскручивается к стенам. «Улитка» является наиболее популярным и часто встречающимся методом укладки труб своими руками. Конструкция такой схемы дает возможность подаче и обратке находится рядом, что способствует выравниванию средней температуры пола, в котором не будут возникать холодные зоны.

Такая схема позволяет проводить подогрев в самые холодные участки, расположенные вдоль внешних стен. Обратный контур инструкция позволяет монтировать ближе к центру комнаты

Делать укладку змейкой можно в помещениях с уклоном пола – важно правильно уложить нагревательный контур в наиболее высокой части комнаты. Это поспособствует самостоятельному выходу воздуха из трубопровода к коллектору

Читать также: Как рассчитать коллекторную систему отопления

Раскладка труб двойной змейкой позволяет сглаживать неравномерности обогрева пола. Чтобы выполнить такую укладку, нужно делать двойные петли контуров подачи и обратки. Технология укладки допускает совмещение схем «улитка» и «змейка» – змейкой трубы укладываются по периметру стен, а в середине помещения они укладываются спиралью.

Все представленные способы напрямую зависят от особенностей помещения и угла наклона пола.

Ход монтажа

Прежде чем уложить провод, проверьте его сопротивление. Сравните с показателями в паспорте. От паспортных данных он может отличаться на 1десять процентов – это допустимо. Монтируя систему, вы можете прикрепить ее к армирующей сетке с помощью специальных крепежных лент или стяжек (главное не затягивать).

Если вы оборудуете теплый пол в бане или ванне, то заземлите армирующую сетку по ним и подведите заземление к регулятору. Для этих целей сгодиться луженый провод из меди. Теплый пол в бане укладывать можно, нужно только позаботиться о заземлении и установке модуля УЗО.

Если вы остановили выбор на инфракрасном полу, то его нужно просто расстелить поверх утеплителя. Исходя из технологии, разработанной производителем, закрепить его можно за специальные ушки на полосе или проклеить строительным скотчем.

В тех места, где над разделительной линией (что между двух плит перекрытия) проходит провод, спрячьте его в гофротрубу длиной в десять — пятнадцать сантиметров. Если даже плиты расширятся при чрезмерном нагревании, риск обрыва кабеля все равно будет не столь высок. На расстоянии десяти – пятнадцати сантиметров от штробы находится место соединения между проводом питания и место нагревательным кабелем. Здесь проконтролируйте, чтобы клипсы были впоследствии утоплены в стяжку.

Крайне важно отметить на плане квартиры места всех соединений. Вам пригодиться это, если впоследствии придется осуществить внеплановый ремонт

Сопротивление провода проверяется повторно уже, когда все элементы находятся на своих местах. Испытывать нагревательные элементы можно лишь в том случае, если показатель сопротивления не на много отличается от того, что обозначен в паспорте.

Важно учесть еще один нюанс. По шторбе от регулятора опускается гофрированная труба

Ее конец размещается между ближайшими полосами нагревательного кабеля, посередине. Датчик просовываем вовнутрь этой трубы. С его помощью регулируют работу все системы. Проверьте, легко ли вынимается датчик, и будут ли проблемы с его заменой.

Если проверка окажется удачной, тот систему нужно обесточить, а регулятор снять до конца отделочной работы. Далее заливаем стяжку пола. Когда она высохнет, проверьте работу системы еще раз. Если все в порядке, работайте с напольным покрытием. Если стяжка не нужна, то сразу стелите линолеум или ламинат.

В отличие от электрической системы водяной теплый пол в качестве источника тепла использует горячую воду. Принцип работы элементарный: на поверхности располагается гибкая труба, по которой идет циркуляция горячей воды. В качестве источника тепла используется, конечно, газовый котел или система центрального отопления.

Подключение к газовому котлу предпочтительнее, поскольку такой вариант не зависит от давления, перепада температур и сезонных отключений отопления.

Для просторных комнат лучше подойдет спиральный способ укладки труб

Как рассчитать теплые полы

Предварительно рассчитанный теплый пол, и его технология монтажа позволяют заранее определить наиболее оптимальную схему укладки труб и рассчитать количество необходимых материалов. С этой целью составляется подробная схема, на которой отмечено точное расположение всех элементов.

При этом, следует учитывать следующие правила и технические условия:

• Места установки мебели, сантехники и других тяжелых предметов определяются заранее, после чего составляется схема монтажа. Укладка труб на этих участках не допускается.
• Контур, состоящий из труб диаметром 16 мм, должен иметь длину не более 100 м, а при диаметре 20 мм – не более 120 м. В противном случае давление в системе будет недостаточным. Следовательно, площадь одного контура в среднем составляет до 15 м2.
• Несколько отдельных контуров, устанавливаемых в одном месте, не должны существенно отличаться по длине. Как правило, они используются в помещениях с большими площадями.
• Расстояние между трубами соблюдается в пределах 15 см. такой интервал предполагает качественную теплоизоляцию. При частых морозах в зимнее время, когда температура воздуха опускается ниже минус 20 градусов, шаг укладки уменьшается до 10 см. Расстояние между трубами в этом случае можно уменьшить только возле наружных стен. В северных районах потребуется дополнительная установка обычных батарей.
• При расчетах следует учитывать, что расход труб с шагом установки 15 см составит около 7 м на 1 м2 помещения, а с шагом 10 см – 10 метров на 1 квадрат.

Плотность потока теплоносителя зависит от его средней температуры. Расчет этой величины выполняется путем деления суммы теплопотерь в данном помещении (Вт) на площадь с уложенными трубами (за вычетом отступов от стен). Показатель средней температуры вычисляется через ее величину на входе и выходе из контура. Разница между ними составляет примерно 5-10С. Нагрев самого теплоносителя не должен быть выше 55 градусов.

Общая длина контура рассчитывается следующим образом: активная площадь обогрева (м2) нужно разделить на размер шага укладки (м). К полученной величине добавляются размеры загибов и расстояние между контуром и коллектором. Общие исходные данные позволяют лишь предварительно рассчитать тёплые полы. Более точные регулировки выполняются на готовой системе, где используются термостаты и смесительный узел.

Производители готовых комплектов

Для устройства отопительной системы напольного типа под плитку можно купить готовый комплект от известных производителей. Это гарантирует совместимость всех элементов и высокую эффективность установленной конструкции.

Водяной теплый пол VALTEC

Kermi

Готовая система для устройства отопления напольного типа под плитку от немецкого производителя Kermi. При изготовлении комплектующих деталей применяются инновационные решения, которые полностью отвечают европейским стандартам качества. Данная система может выступать в качестве основного или дополнительного отопления в помещениях разного функционального назначения.

Cмесительный узел для теплого пола KERMI

Uponor

Производитель из Финляндии, который выпускает полимерные трубопроводные системы для устройства напольного отопления. Все конструкционные элементы изготовлены с учетом экологических требований и климатических условий северных стран. Такая отопительная система идеально подойдет для регионов с суровыми зимами.

Структура труб Uponor

Valtec

Компания принадлежит группе итальянских и российских специалистов. Valtec изготавливает готовые комплекты для устройства напольного отопления. При установке системы с терморегулятором можно добиться максимальной экономии энергоресурсов при сохранении необходимого уровня продуктивности. Компания разработала несколько уникальных решений для отопления помещений разной площади.

Готовый комплект для устройства напольного отопления Valtec
