Однотрубная схема отопления
Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:
- потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
- невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
- необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.
Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.
Особенности устройства однотрубной системы отопления
Наиболее легкий способ подсоединения радиаторных батарей к котельному оборудованию — это обустройство однотрубной ОС. Схема системы предусматривает наличие единственной трубы, которая ведется по периметру жилья. Она отходит от подающего патрубка котельного агрегата, а заходит во вход. От трубопровода идут отводы около каждого подвода к батарее. Здесь обязательно ставят краны.
Использование такой ОС, схема которой проста, рационально использовать в маленьких домиках с простым планом размещения комнат. Особенность ее в том, что вода быстро остывает. Поэтому последние на пути теплоносителя батареи нагреваются слабее, чем первые. Это означает, что если дом огромный, то к концу пути носитель тепла практически не сможет ничего согреть. Особенно это касается безнасосного вида циркуляции теплоносителя.
Все радиаторы рекомендовано также оборудовать краниками, нужными для поддержки стабильного давления в схеме, посредством своевременного стравливания воздуха. Подобные краны обладают маленькими отверстиями, прижатыми нетонущим шариком, и открываются при попадании последнего в воздушную среду.
Особенности солнечных коллекторов
Солнечные системы отопления частного дома наиболее эффективны в регионах, где в течение года насчитывается большое количество солнечных дней. Кроме того, зимой солнечное освещение также должно быть достаточно интенсивным. При монтаже подобной системы отопления нужно учитывать следующие особенности.
Чтобы конструкция обогрева была эффективной, необходимо качественно выполнить утепление дома. Рекомендуется сочетать солнечное отопление с другими видами — газовым или электрическим – это самый оптимальный вариант. Интеграция элементов гелиосистемы в традиционную схему обогрева значительность увеличивает эффективность отопления дома и снижает материальные затраты.

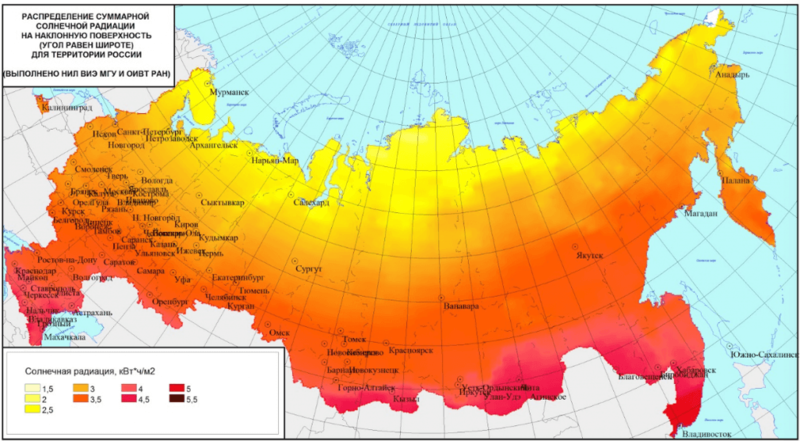

В регионах, для которых характерен низкий уровень инсоляции (потока лучей солнца на горизонтальную поверхность), нужно правильно рассчитать площадь коллекторов и в точности соблюдать инструкцию по монтажу, чтобы система работала максимально эффективно. Специалисты рекомендуют устанавливать коллекторы под углом, равным географической широте местности, в таком случае они будут более эффективны. Дело в том, что максимальный уровень поглощения солнечной энергии происходит в том случае, если их поверхности находятся под прямым углом по отношению к инсоляции.
При определении степени потока лучей следует помнить о том, что его интенсивность значительно выше в середине дня. Поэтому поверхности солнечных батарей для отопления дома желательно располагать в южном направлении. Допустимы незначительные отклонения в юго-восточном и юго-западном направлениях. При монтаже коллекторов необходимо проследить за тем, чтобы их не затеняли деревья или соседние постройки. Организуя отопление от солнца своими руками, нужно слегка увеличить угол наклона, чтобы повысить эффективность работы этих устройств зимой. При этом в летнее время эффективность системы несколько понизится, но это допустимо, так как в любом случае будет переизбыток тепловой энергии.
Двухтрубная система с нижней разводкой
Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.
Двухтрубная система отопления с нижней разводкой.
Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?
- Равномерное распределение тепла по помещениям.
- Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
- Возможность обогрева многоэтажных частных домов.
Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.
Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.
Достоинства и недостатки двухтрубной системы с нижней разводкой
При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.
Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.
- Возможность маскировки труб.
- Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
- Минимизируются тепловые потери.
Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.
Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.
Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.
Особенности монтажа двухтрубной системы с нижней разводкой
Пластиковый крепеж для труб отопления разного диаметра.
Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.
Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.
Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.
Монтаж системы отопления частного дома
Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.
В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.
Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:
монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;
трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;
исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;
радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;
обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.
Порядок выполнения монтажа системы отопления:
- установка котла;
- разводка труб;
- установка радиаторов;
- состыковка радиаторов и труб с установкой терморегуляторов;
- установка расширительного бачка и насоса;
- подключение котла к системе.
Способы подключения к системе отопления
Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.
Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.
Схема с водяным коллектором
В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:
- Летний вариант для горячего водоснабжения
- Зимний вариант для отопления и горячего водоснабжения
Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.
Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке
Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.
Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.
Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно
По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.
Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.
В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.
Схема с солнечной батареей
Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети
С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.
Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.
Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.
Галерея изображений
Фото из
Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин
Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается
Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей
Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать
Солнечные электростанции в отоплении дома
Процесс установки солнечных панелей на кровлю
Самостоятельный монтаж прибора на крышу гаража
Самодельный электроприбор для солнечного отопления
Что могут предложить современные технологии
В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года. В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.
Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С
Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи.
Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.
Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.
Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты.
Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.
Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.
Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы
Плюсы и минусы от использования энергии солнца
Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.
Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.
Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.
Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак
Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.
Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.
Создание солнечного коллектора своими руками
- объем аккумуляторного бака в 100-150 л длина трубы теплообменника 7 м, площадь коллектора 2 м2;
- объем аккумуляторного бака в 150-300 л длина трубы теплообменника 9 м, площадь коллектора 3 м2;
- объем аккумуляторного бака в 200-400 л длина трубы теплообменника 12 м, площадь коллектора 4 м2.
Инструкция по самостоятельной сборке.
Короб
Сделать его можно из фанерного или пластикового листа и деревянных реек, закрепленных по его периметру в качестве бортов.
Теплообменник
Для его изготовления необходимо сварить решетку или согнуть из металлических труб, которые и будут использоваться для нагрева теплоносителя. Готовое изделие закрепить скобами на второй лист пластика или фанеры и окрасить черной матовой краской.
Приклеить утеплитель по всей площади короба.
Сборка
Установить теплообменник в подготовленный короб. Сверху поглотителя установить стекло, предварительно промазав места его соприкосновения с коробом герметиком на основе силикона. Самодельный поглотитель солнечного тепла готов.
Изготовление аккумулятора тепла
Из медной трубы следует сделать змеевик, после чего поместить его в подготовленную емкость, предварительно проделав отверстия для входа и выхода теплоносителя. Вывести через уплотнения из аккумулятора концы теплообменника.
Утепление
Необходимо тщательно утеплить бак-аккумулятор минеральной ватой.
Для сохранности утеплительного слоя закрыть его листом оцинкованного металла, создав своеобразный «чехол».
Монтаж
Следует изготовить опорную конструкцию под аккумулятор тепла и установить рядом с ним готовый солнечный коллектор. После чего все устройства соединить тепловым контуром.
Запуск системы
Для нагрева воды и подачи ее в здание следует заполнить систему антифризом, а аккумулятор тепла водой. Через 20-30 минут вода в баке начнет нагреваться, после чего ее можно использовать для отопления помещения или других нужд.
Комплекты солнечных батарей 3 кВт на дачу от 60000 рублей
На даче, как правило, находятся электрические приборы небольшой мощности, где требуется ограниченное количество батарей и малая периодичность их использования. Если на даче отсутствует централизованное электроснабжение, тогда целесообразно установить комплект солнечных батарей, который будет бесплатно генерировать электроэнергию. Однако чтобы получить такое безвозмездное удовольствие первоначально придется потратиться на покупку необходимых материалов, стоимость которых окупиться только через несколько лет.
Для производства 1 кВт электроэнергии необходим комплект производительностью более 200 Вт. Согласно многочисленным отзывам солнечные электростанции для дома на даче производительностью 800 Вт способны обеспечить полное автономное электроснабжение объекта. Стоимость такой системы обойдется от 80000 руб.
Стандартный комплект солнечной электростанции для дачи состоит из панелей на 200 Вт, контроллера заряда 40 А, инвертора мощностью 3 кВт, двух аккумуляторов на 200 А и других вспомогательных деталей. Цена такого комплекта начинается от 60000 руб., а примерный срок окупаемости составляет 3-5 лет. Однако это самый выгодный способ получения электроэнергии для объектов без централизованного электроснабжения. Он менее затратный, чем использование дизельного генератора.
Составляющие солнечной станции
Согласно отзывам владельцев, солнечные батареи для дома на дачном участке лучше укомплектовывать двумя или четырьмя модулями мощностью 200 В каждый. Это зависит от количества потребителей энергии, продолжительности и периодичности их использования. Если мощности недостаточно, ее можно нарастить, добавляя солнечные панели.
Многие приобретают такой комплект для частного сектора, где есть централизованное электроснабжение, как дополнительный источник энергии. Многочисленные отзывы о солнечных батареях для дома свидетельствуют, что в этом случае можно существенно сэкономить на оплате счетов за электроэнергию.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
