Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Видео описание

Перемычку можно попробовать сделать самому, например, как в видео:

Замена корпуса

Второй, не менее распространённой процедурой является замена обветшавшего корпуса распределительного щита. Большинство производителей комплектуют их монтажной рейкой, а также шинами распределения питания

При покупке обратите внимание – если DIN-рейка выполнена из пластика, то такой корпус лучше не приобретать. Крайне ненадёжный вариант быстро приходящий в негодность

Металлический корпус для щитка Источник sovras.ru

Отдельного слова заслуживает размер приобретаемого корпуса. В идеале, ещё на стадии разработки схемы, в форм-фактор должен быть заложен запас на расширение. Поэтому при замене надо учитывать это обстоятельство. Например, если по схеме получается сорок модулей, то корпус лучше покупать на шестьдесят.

Это позволит устанавливать новые модули и проводить отдельные линии. Такое решение может потребоваться при приобретении более мощной бытовой техники. Также в сеть можно будет включать приборы, рассчитанные на работу кабеля с иными техническими характеристиками, чем в общей системе.

Достаточное пространство внутри корпуса упрощает установку элементов и их замену. Помимо этого, повышается безопасность эксплуатации, поскольку снижает риск перегрева компонентов.

Схема подключения на дверце щитка Источник elshitob.ru

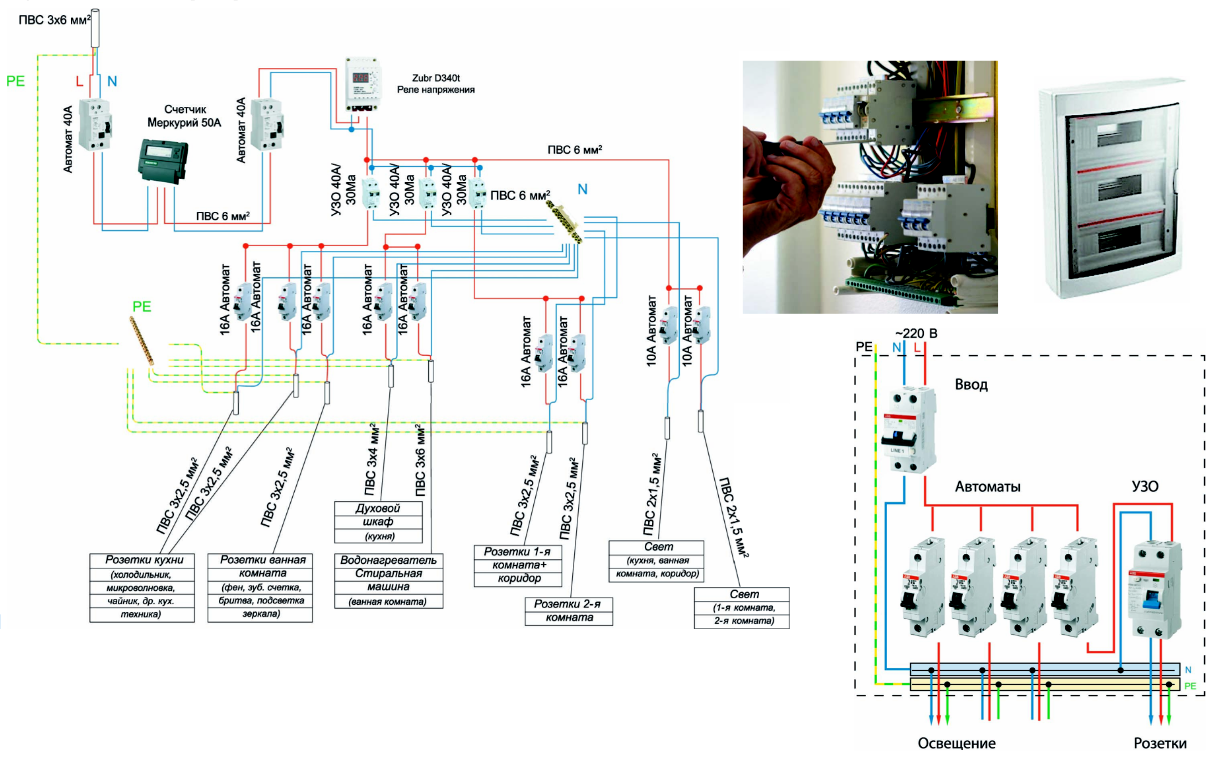

Подключение эл.щитка в квартире с необходимыми автоматами

Теперь вы знаете, как подключить щиток с автоматами в квартире. Что ж, давайте приступим к непосредственному подсоединению проводников к нашим устройствам.

  1. Удаляем изоляцию с провода. Срезаем столько сколько нужно и не больше.
  2. Затем пропаиваем или оснащаем специальными обжимами оголенные места жил, которые тоже следует обработать пайкой.
  3. Подсоединяем проводники к нашим устройствам. Затягивать клеммы следует достаточно туго, дабы избежать возможных проблем (нагрев жилы, искрение и т.д.).
  4. Земля идет напрямую к заземляющей шине.
  5. Ноль подключается к нулевой шине.

Если роль защиты выполняет обычный автомат, то ноль идет напрямую. Если вместо него выступает УЗО, то ноль идет через него к линии подключения. При прокладке сетей по квартире вам поможет статья «Чем и как штробить бетонную стену под проводку».

РЩ при однофазной нагрузке

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз. В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

  • Котёл и насосы подключают через автомат к первой фазе;
  • Розетки и свет на кухне ко второй;
  • Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Замена и ремонт

Рассмотренный выше порядок действий касался конструирования и монтажа распределительного щита «с ноля». Такая установка необходима в новостройках или жилых помещениях после капитального ремонта. Зачастую подобных радикальных мер не требуется, достаточно произвести мелкий ремонт или расширить функционал уже установленного устройства.

Автоматы в щитке Источник edds.kgo66.ru

Замена автоматов

Наиболее распространённой процедурой при ремонте распределительного щита является замены установленных автоматических выключателей. Перед проведением любых работ необходимо отключить пакетный выключатель.

Решая, как подключить автомат к проводке, не забывайте о правиле, которое было обозначено выше. Также необходимо внимательно изучить маркировку устройства и в магазине приобретать аналогичный с таким же номиналом. Не допускайте ошибки, приобретая более мощный автоматический выключатель – это неизбежно приведёт к аварийной ситуации. Для разгрузки сети лучше создать отдельную линию со своим автоматом.

При работе соблюдайте осторожность, чтобы полностью не обесточить помещение и не получить травмы. Техника безопасности в этом случае должна соблюдаться неукоснительно. Что касается пакетного выключателя то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты

Что касается пакетного выключателя то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты .

Замена перемычек

Если выполнять внутренние соединения таких элементов как автоматические выключатели, по классической схеме, то используются отрезки провода с оголёнными концами. Из них делаются перемычки, формирующие из компонентов целевые группы.

Фазная «гребёнка» Источник gkeridan.ru

Теперь эти элементы соединяются более надёжно и грамотно при помощи специальных изолированных шин из меди. Электрики их называют «гребёнками» поскольку внешне они похожи расчёски с редким зубом. Расстояния между контактами такой шины соответствует одному модулю или полуторной величине.

«Гребёнка» позволяет соединить несколько линейных автоматов в единую конструкцию и контакт осуществляется по нулевому проводу или фазе. Длина шин варьирует в зависимости от поставленной задачи. Как правило, можно соединить от двенадцати до шестидесяти модулей.

«Гребёнки» выпускают трёх видов:

  • фазные;
  • нулевые;
  • универсальные.

Первый тип соединяет фазные проводники и окрашивается в серый цвет, второй осуществляет контакт нулевых проводников. Этот вид шин окрашивается в синий цвет, как и нулевая жила проводки силовой линии. Универсальные «гребёнки» имеют двойную маркировку и могут устанавливаться на проводники как фазного, так и нулевого типа.

Эти соединительные элементы можно использовать не только для «связки» выключателей автоматического типа, но и для различных контакторов, УЗО и диф-автоматов.

Если после проведения ремонтных работ и включении щита происходит замыкание, следует внимательно изучить изоляцию соединяющей проводки. В случае повреждения изоляционный слой можно реанимировать при помощи изоляционной ленты.

Визуальная схема электрощита

Третьим этапом работы перед сборкой электрощита является разработка уже на основании технического задания (опросного листа) визуальной схемы электрощита, а так же однолинейной схемы (при необходимости).

В визуальной схеме электрощита даже если вы не электрик и не чего не понимаете в этом, будет наглядно видно, какая применяется автоматика, как она расставлена, какого размера будет электрощит.

Это своего рода уже готовая модель щита в 2D по современным меркам, и если сравнивать визуальный проект щита с однолинейной схемой, то в случае однолинейной схемы, если вы не специалист по данной теме, то совершенно не разберетесь какого размера и как будет выглядеть окончательно электрощит.

А в случает с визуальным проектом электрощита, все просто и понятно.

Проверка работы РЩ

Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Сборка электрощитка на 220В в частном доме


Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

  • уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
  • место монтажа щитка – влияет на тип корпуса;
  • число ответвлений – для каждой понадобится отдельный защитный модуль;
  • надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Что устанавливается в боксе

Перед сборкой электрощита для частного дома необходимо разобраться, из чего он состоит, что устанавливается внутри и как. Давайте перечислим, что включает в себя комплект:

  1. Корпус, на котором установлена дверка. Это и есть искомый бокс.
  2. Одна или несколько DIN-реек. Представляет собой полоску особой формы, на которую насаживается автоматика.
  3. Шины N и PE. Используются для безопасного соединения нулевых проводов и подключения заземления.
  4. Автоматические выключатели, дифференциальные выключатели, УЗО. Используются для управления питанием линий и автоматического размыкания при повышении нагрузки до критической, коротком замыкании и пр.
  5. Счетчик. Сегодня счетчики часто устанавливают в щитках, чтобы сэкономить пространство и скомпоновать все электронные узлы в одном месте.
  6. Кабеля, которые сходятся к щитку от всех линий.

Разумеется, кабеля должны быть подобраны согласно мощности потребителей. Рассказывать об этом в этой статье мы не будем — на нашем сайте уже есть подробное описание правильного расчета кабелей. Вы сможете найти статью в соответствующем разделе или через поиск. Отметим лишь, что обычно в электрощиток в частном домеи квартире заводятся медные кабеля 1,5 квадрата на освещение, 2,5 квадрата на розетки и отдельные 2,5 или 4 квадрата на мощные потребители (бойлеры, электрокотлы и пр.). Более толстые кабеля в бытовых условиях не используют, поскольку подобный ампераж просто не выдержит счетчик. Также вам нужно будет выбрать автоматы и УЗО согласно нагрузке (на 1,5 квадрата 16А, на 2,5 — 25А). Продумайте все заранее, закупите качественные кабеля и автоматы, и только после этого приступайте к сборке. Линии желательно разводить отдельно на каждую комнату или группу комнат — к примеру, с одного автомата на 16А свет в ванной-туалете, со второго — в кухне-кладовке-коридоре, с третьего — спальня, с четвертого — гостиная. Подобным образом делается разводка розеток кабелем на 2,5мм2 — на одну комнату один кабель и автомат, на каждый мощный потребитель — отдельная линия.

Подключение автоматов перемычками и кабелями

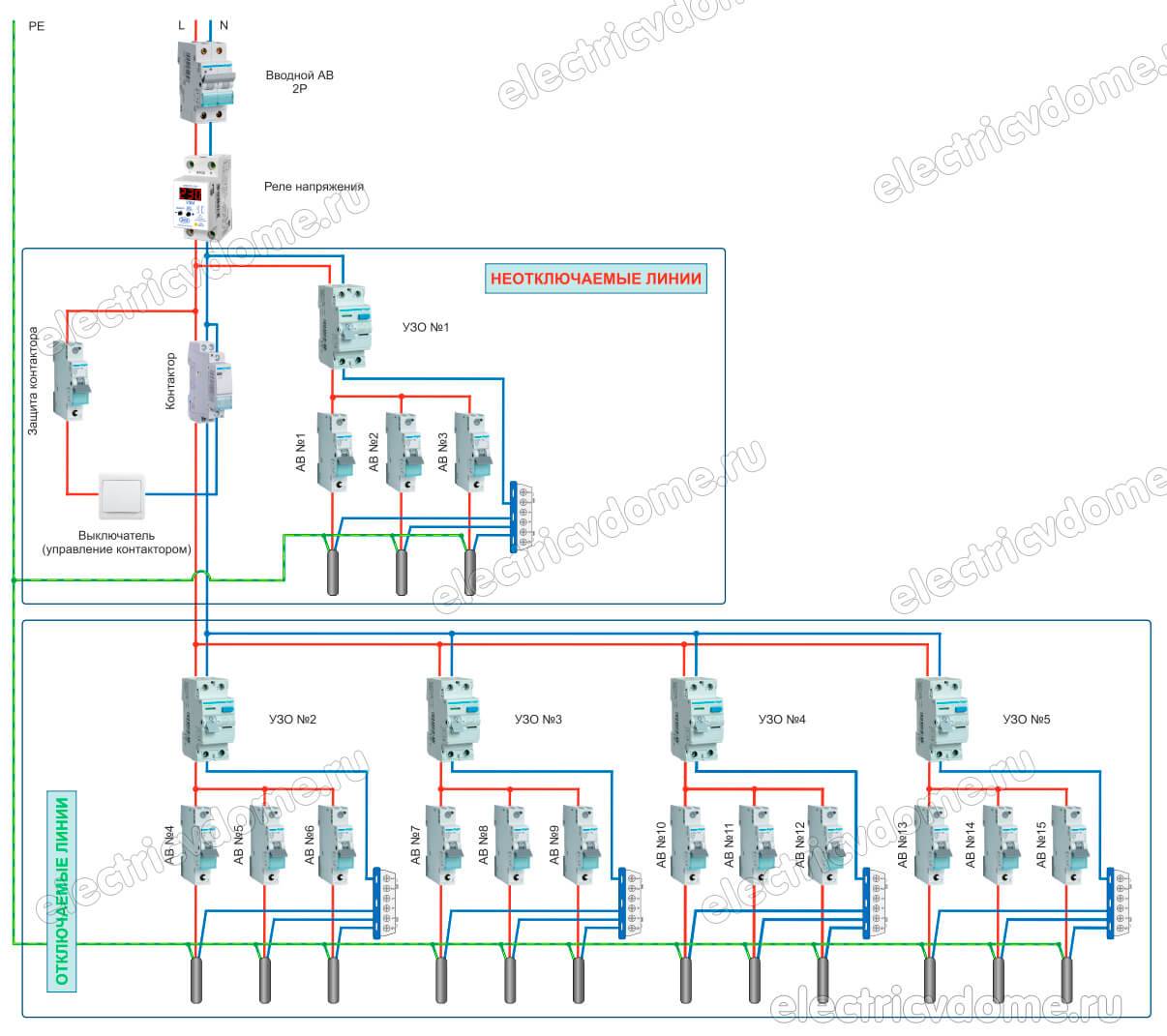

Реализация неотключаемых линий в щите с помощью контактора

Данная функция может быть реализована и другими простыми способами и среди них стоит выделить наиболее актуальный. Часто рекомендуют использовать контакторы, этот элемент в свою очередь управляется классическим выключателем, таким же который отвечает за выключение света в помещении.

Контактор монтируется в электрический щит и через его контакты подключается не приоритетная (отключаемая) нагрузка помещения. Как уже говорилось выше, нагрузка управляется посредствам самого обычного выключателя, его лучше всего установить возле выхода из дома. Принцип работы довольно прост.

Нужно щелкнуть кнопку для того чтобы цепь питания катушки контактора разомкнулась, таким образом размыкаются и его силовые контакты, и все потребители отключаются от электрической сети.

Если щелкнуть выключатель повторно, то цепь замыкается и оборудование получает питание от электрической сети и все функционирует в прежнем режиме. Как видно это тоже не очень-то сложно, и вполне можно провести работу своими силами.

Кого можно отнести к НЕотключаемым потребителям

К подобным потребителям зачастую относят холодильник или морозильную камеру, чтобы началась разморозка и продукты не испортились. Свет в коридоре нужен для того чтобы можно было одеться и обуться безо всяких проблем.

Электрокотел или газовое оборудование не отключается, чтобы поддерживать в помещении оптимальную температуру в холодное время года. Иногда вместе с котлами работают электрические насосы, система защиты от утечки воды.

Чтобы не оставить дом без охраны на определенный срок, нужно обеспечить электрической энергией сигнализацию и возможно систему видеонаблюдения.

В целом тут может быть самое разное оборудование, нужно детально все продумать. Иногда это может быть еще и серверное оборудование или автоматическая система отключения или включения освещения в темное время суток.

Особенно актуально иметь розетку на дин-рейке, так как можно обесточить весь дом, но при этом сверлить, долбить, бурить и выполнять дополнительные работы с электроинструментом.

Какие недостатки в НЕотключаемых линиях

Но помимо явного преимущества нужно ознакомиться и с имеющимися недостатками:

  1. 1. Если имеются электронные часы на бытовой технике то это проблема, после отключения время сбрасывается.
  2. 2. Система теплого пола должна быть подключена к неотключаемой группе, в противном случае придется некоторое время ходить по холодному полу. Сюда стоит отнести и змеевик, но это уже не так критично.
  3. 3. Как уже упоминалось, стоимость электрощита увеличивается, но незначительно.
  4. 4. ПК нельзя оставить в режиме ожидания или в спящем режиме, при отключении сети он выключится.
  5. 5. Нет возможности использования ИБП на отключаемых линиях, потому как они будут разряжаться и издавать характерный звук.

Похожие материалы на сайте:

Установка и подключение

Этапы установки

Все устройство, которые монтируют в электрический щиток, обладают унифицированными размерами, что значительно облегчает установку. Для главного крепления можно использовать DIN-рейку, которая сделана в виде металлического профиля. Посадочные места измеряют модулями. Эта единица соответствуют 1 единице места, которое занимает одноплюсный выключатель автоматического действия.

При расчете мест, которые будут использованы в щитке, следует учесть, что 2 модуля – это один двухполюсный автомат, а 3 модуля – один трехполюсный. При установке однофазного УЗО потребуется 2 модуля, а для трехфазного четыре. В один модуль вмещается один клемник, а для электрического счетчика может потребоваться от 6 до 8 модулей (все зависит от конструкции).

Для начала устанавливают вводное устройство для защиты в автоматическом режиме. После этого схема расключения кабеля может быть выполнена в двух вариантах:

  1. В линейной схеме все УЗО располагаются после вводного автомата, а после автоматические выключатели. В таком случае на линии будет трудно найти появившуюся неисправность.
  2. По групповой схеме сначала устанавливаем общее УЗО для группы, а уже после автоматы. В таком случае при аварии будет отключена одна группа, а остальные будут работать в обычном режиме.

Установку приборов проводят по общим правилам:

  • Провода внутри и на входе щитка должны быть одинакового сечения.
  • Каждый прибор должен быть размещен так, чтобы сверху был вход, а снизу выход.
  • Зажимать многожильные провода можно при помощи наконечников НШВИ.
  • Чтобы соединить в одной клемме два провода, воспользуйтесь наконечниками, которые предназначены для двух проводов.

Подключение проводов и кабелей в щитке

Для начала нужно снять изоляцию с жил. После этого можно начать соединять провода между собой. Если вы используете многожильные проводники, то будет удобно сделать все наконечниками с нужным вам сечением, опрессовка которых проводится пресс-клещами.

Технология расключения кабеля намного проще благодаря использованию специальных шин. У них есть плоские контакты, которые выглядят как штыри, которые соединяются с контактами. Эти гребенки выпускают не для всех типов приборов и не подойдут к другим моделям из-за другого шага штырей. Из-за этого  рекомендовано покупать единый набор и от одного производителя, чтобы в дальнейшем упростить себе работу.

Лишние провода срезают, и оставляют лишь нужное для подключения. При расключения нужно строго соблюдать цветовую маркировку, которая соответствует разным жилам и проводникам. При выполнении подключений с нарушениями вы можете создать все условия для короткого замыкания, возгорания или пробоя проводников.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

По материалу корпуса электрические щиты подразделяются на:

  • Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
  • Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

  • Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
  • Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

  • У каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
  • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
  • Организация и фиксация входящих кабелей.
  • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
  • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
  • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
  • И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с  автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Сборка

После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.

Правильный инструмент облегчает процесс подключения

Процесс выглядит следующим образом:

  1. Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
  2. В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
  3. Края проводов зачищаются при помощи ножа или специального элемента.
  4. Прикручивается DIN-планка (она крепится на саморезы).
  5. Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке — дополнительно укреплять их не нужно.
  6. Монтируется шина заземления и нулевая шина.
  7. Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
  8. Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы — ничего не должно болтаться или гулять.
  9. Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
  10. Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
  11. Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
  12. Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

Грамотно собранный бокс
