Преимущества и недостатки соединения жил кабелей клеммами
Преимуществ соединения проводов в распределительной коробке достаточно. Основными можно назвать быстрый монтаж, возможность повторного использования и то, что такие соединители позволяют коммутацию жил, изготовленных из различных материалов. Но если есть достоинства, должны быть и недостатки. Среди них отметим следующее:
- Самозажимные соединители рассчитаны на определенную нагрузку и сечение, превышать которые нельзя,
- Одноразовые клеммники не предназначены для соединения гибких жил кабелей,
- Они боятся высоких температур. В случае нагрева пружина может ослабнуть, что уменьшит контактное давление и, как следствие, плотность соединения.
Технология монтажа
Самозажимные клеммники настолько упростили технологию монтажа соединений электропроводки, что отпала необходимость в выполнении трудоёмких неудобных операций: делать скрутки, пропаивать и покрывать их изоляцией. Особенно это заметно, когда нужно подключать подвесное оборудование на весу.
Для соединения проводов достаточно вооружиться ножом или лучше кримпером. Концы проводников очищают от изоляции на такую длину, чтобы оголенная жила не выступала за пределы корпуса зажимного устройства. Жилы вставляют в гнёзда СК и зажимают их с помощью рычажков. Такая операция занимает буквально минуты.
Клеммники Вага, характеристики
При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.
В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.
Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.
Внутренняя конструкция клеммы WAGO
Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима.
Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.
Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.
Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.
Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.
Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.
Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.
Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.
Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.
- Преимущества клемм WAGO:
- Быстрый и легкий монтаж за секунды.
- Соединение не требующее дополнительной изоляции.
- Возможность соединять проводники различного сечения из различных материалов.
- При необходимости соединение может быть легко переделано.
- Возможность производить диагностику цепи без её разрыва.
- Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.
6 проблем клеемника
Можно использовать только для освещения
Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:
Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.
Нельзя зашивать в стену
Клеммики WAGO нуждаются в обслуживании, поэтому к ним должен быть открытый доступ. По сути их можно (и нужно) размещать только в распредкоробках. Практика показала, что со временем контакты на прижимных пластинах ослабевают, поэтому нужно делать ревизию. Под штукатуркой зажим со временем может гореть — жди беды. Если необходимо спрятать в стену соединение, то лучше воспользоваться опрессовкой или сваркой.
Много подделок и аналогов
Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.
Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.
Высокое переходное контактное сопротивление
В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.
При больших нагрузках плавятся они, а не провода
Нельзя сказать, что это прям большая проблема, ведь именно соединения чаще всего греются, а не проводник. Однако в сети есть видео, где при нагрузке в 80 А сначала оплавляется изоляция, а ваговский зажим, как жидкий терминатор, плавится последним. Вероятнее всего оно снято самим производителем для популяризации зажима. На практике же все выходит совершенно наоборот. Зачастую именно пластины в клеммнике сильно разогреваются, из-за чего начинает плавиться корпус, а изоляция на проводах в последнюю очередь.
Высокая цена
Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

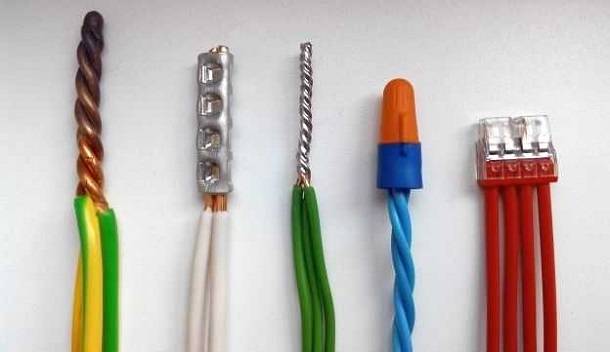

Способы соединений
Самыми популярными способами соединений можно назвать следующие:
- Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
- Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
- Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
- Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
- Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.
Соединители серий 294 и 294 Linect
Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:
- Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
- С обрезанных концов проводов удаляется изоляция на длину 1 см.
- Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
- Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
- Подключить провода осветительного прибора к самозажимным контактам каждого полюса.
Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.
Клеммные колодки пружинного типа
Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.
Серия WAGO выпускается в 2 вариантах:
- PUSH WIRE (неразъемные одноразовые).
- CAGE CLAMP (многоразовые).
Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.
Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.
Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.
Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.
модель WAGO
WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.
Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.
Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).
Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм 2 . Существует возможность соединения до 50 проводов одновременно.
Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.
Монтаж предельно прост и доступен:
- Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
- Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
Преимущества пружинных соединений:
- Наличие отдельного гнезда для каждого проводника.
- Прочное, качественное соединение.
- Низкое переходное сопротивление.
- Возможность состыковки проводов из различных материалов.
- Защита от коррозии, а также других внешних воздействий.
- Не требуется специальных инструментов.
- Не требуется специальных навыков.
- Возможность многоразового применения.
- Не требует ежегодного обслуживания.
- Устойчивость к вибрациям.
- Свободный доступ для измерительных инструментов.
- Распределение потенциала (при необходимости) используя перемычки.
К недостаткам можно отнести не высокие допустимые токи.
Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.
Таблица:
| Изготовитель | Тип | Характеристики | Цена,руб |
| WAGO | 222-412 | 2х0,08 – 4мм2, 32А, медь | 15,80 |
| WAGO | 222-415 | 5х0,08 – 4мм2, 32А, медь | 31,50 |
| WAGO | 273-248 | 8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus | 21,70 |
| WAGO | 273-503 | 3х1,5-4 мм2, 32-24А. медь/алюминий | 34,10 |
| Phoenixcontact | ST 1,5 — 3031076 | Проходная, 0,08-1,5мм2, AWG 28 — 16, Ширина: 4,2 мм, 17,5 А | 22.97 |
| Phoenixcontact | SP 2,5/ 1-L 3043019 | Вставные,1 полюс, 0,08 мм2 — 4 мм2, AWG: 28 — 12, Ширина: 5,2 мм, Высота: 39 мм,24А | 91.59 |
Клеммы для соединения проводов
Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
- Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
- ножевых;
- вилочных;
- кольцевых;
- штыревых;
- муфтовых.
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.
Ножевые
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.
Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вилочные
Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.
Кольцевые
Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.
Штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.
Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.
Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.
Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.
Способы соединений
Самыми популярными способами соединений можно назвать следующие:
- Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
- Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
- Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
- Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
- Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.
Что такое WAGO клемма.
Это соединительная клемма, при помощи которой можно соединять жилы кабеля. Зажим провода или жилы кабеля происходит посредством пружины. Клеммы бывают разные:
1. Клеммы бывают самозажимные и рычажные (ручной зажим).
2. По максимальному количеству проводов, которые можно подключить в одну клемму: от двух до восьми.
3. По металлу соединяемого проводника: с пастой для алюминия и меди (Al-Cu), а без пасты только для меди (Cu-Cu).
4. Бывают с прозрачным корпусом, для контроля жилы внутри, и бывают с не прозрачным корпусом.
5. По допустимому проводимому току. Бывают 24 А, 32 А и 41 А, на сколько я помню. Это, соответственно, 5,3; 7 и 9 кВт по проводимой допустимой мощности.
Последнему параметру у WAGO я не сильно доверяю. Оригинальные WAGO, я использую только для групп освещения, а чаще только для подключения люстр. Для соединения силовых групп даже если на WAGO написано, что максимальный ток 41 А, я всё равно не подключу на него силовую линию (даже на 16 А). В РФ не принято производить обслуживание таких соединений, как предписано ПУЭ. А освещение, как правило, не в состоянии прогреть контакты до температуры деформации и воспламенения (особенно светодиодное).
Разновидности клемм самозажимного характера
Собственно, существуют две разновидности продуктов подобного типа:
- Рычажные.
- Нажимные.
Первая разновидность представляет конструкцию, где используются микро-рычаги. Потенциальный пользователь поднимает или отжимает такой рычаг, после чего вставляет концевик провода в гнездо. После отпускания рычага медная или алюминиевая жила крепко прижимается подпружиненной пластиной.
Одна из распространенных конструкций клеммника самозажимного действия, где используется вспомогательный элемент управления – микро-рычаг. Действует просто: подъём рычага открывает клемму, опускание – закрывает, зажимая проводник
Вторая разновидность обычно предполагает дополнительное действие отверткой или похожим инструментом. Лезвие отвертки вставляется в дополнительный паз, обычно расположенный выше паза ввода проводника, и применяется несильный нажим. Удерживая отвертку в таком положении, вставляют концевик провода в отверстие ввода до упора.
Примерно по той же схеме работают самозажимные нажимные клеммники, где не требуется применение отвертки. В этом варианте конец проводника попросту вставляется в окно ввода с некоторым нажимом до упора. Обычно этот вид клемм предназначен для одножильных медных проводов.
Конструктивное исполнение клеммника самозажимного действия, где необходимо применение отвертки или подобного инструмента. Для действия инструментом на таких конструкциях делается специальный паз
Отмеченные две разновидности дополняются массой подвидов, в какой-то степени, модернизированных клемм.
Яркий пример на этот счёт демонстрирует продукция известной немецкой фирмы Wago. Коннекторы которой отличаются надежностью, простотой и удобством при эксплуатации. Неудивительно, что большинство электромонтажников выбирают именно эти клеммы. Познакомимся с ними ближе.
Преимущества самозажимного клеммника
Самозажимные клеммники хоть и являются самым простым способом соединить концы электропровода, но тем не менее они имеют свои достоинства и недостатки. К их преимуществам относятся:
- простота и скорость монтажа;
- многократность использования, даже одноразовые клеммы можно использовать повторно;
- возможность соединения медных и алюминиевых проводников.
Что же касается одноразовой клеммы, единственное ее отличие от устройства многоразового использования – отсутствие рычага. В таком случае, разъединить концы провода, которые скрепляет клеммник электрический самозажимной конструкции, можно с помощью обычной тоненькой плоской отвертки.
Обзор производителей электроустановочных устройств
От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.
ABB
Клемма винтовая M35/16 35 мм.кв (5124R0700) ABB
Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:
- отличное качество;
- разнообразие моделей;
- инновационные разработки;
- надежность.
Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.
WAGO
Клеммник для проводов Wago 5 разъемов
Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:
- устойчивость к вибрации;
- скорость соединения контактов;
- постоянное давление исключает деформацию жилы;
- возможен доступ измерительных инструментов при ремонте.
Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.
Legrand
Проходная клемма с винтовым зажимом Legrand Viking 3
Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:
- стойкость к выдергиванию провода;
- механическая прочность;
- простой монтаж;
- разнообразие размеров.
Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.
По какой цене можно купить клеммники для проводов
В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:
| Фото | Продукция | Характеристики | Средняя цена, руб. |
 | Клеммы универсальные Wago рычажковые 222×412 |
| 800 |
 | Клемма универсальная Blox 5×2.5 | 350 | |
 | Клемма Wago 2- х проводная. |
| 260 |
 | Клемма «Легранд» 37261 |
| 65 |
 | Винтовой зажим TDM ЭВИ-10 |
| 55 |
Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.
Watch this video on YouTube
Watch this video on YouTube
Предыдущая ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола
Следующая ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа
Классификации и требования ГОСТ
Соединители для электропроводки
Классификация электрических соединителей приводится в ГОСТ 10434-82, согласно которому они делятся на классы (1, 2, 3) и группы (А, Б). Помимо этого, в соответствии с действующими стандартами они различаются по типу образующегося контакта и способу фиксации жил.
Требованиями ГОСТ оговариваются условия применения различных образцов соединительных изделий и также их технические характеристики, обеспечивающие требуемое качество коммутации. Прежде чем разобраться со всеми этим вопросами, желательно ознакомиться с существующими способами соединения проводников, рекомендуемых ПУЭ.
