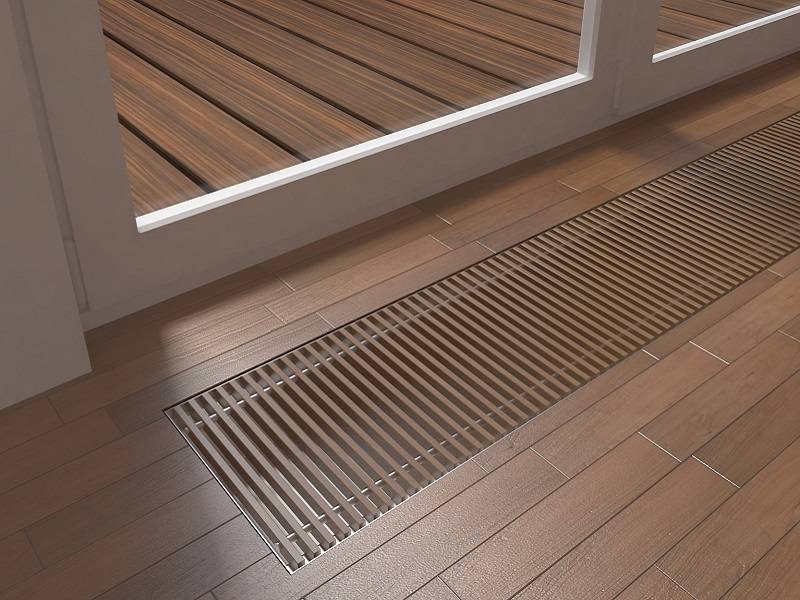

Водяные внутрипольные конвекторы отопления: виды, особенности монтажа и обустройства

Установка и подключение

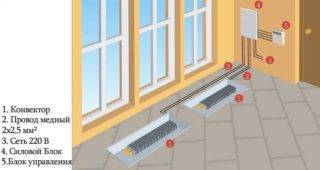

Схема подключения

Чаще всего подключение внутрипольных конвекторов необходимо в помещениях, где слишком большие теплопотери. Чтобы правильно произвести монтаж, необходимо придерживаться рекомендаций:

• ниша должна быть сделана минимум на 1 см выше от всей высоты прибора;
• отступы от стены делают на расстоянии 15-30 см, от окна 5-15 см;
• чтобы повысить эффективность обогрева, устанавливается защитная изоляция;
• для подключения рекомендуется использовать гибкие шланги, они позволяют без труда выровнять стыки;
• на «обратку» в обязательном порядке крепят запорную арматуру с клапаном.

Как только оборудование будет установлено в канал, необходимо произвести выравнивание регулировочными болтами. Вокруг конвектора прокладывается изоляция. Затем производится монтаж чистового покрытия и подключается электрический кабель. Чаще всего производитель прилагает схему монтажа.

После завершения работ можно устанавливать декоративную решетку и тестировать систему.

Различия радиаторных и электрических видов

В электрических и в водяных внутрипольных обогревательных приборах для увеличения мощности устанавливают вентиляторы. Это позволяет получить намного больше тепла от конвекторов.

Вентиляторы работают от сети постоянного тока на 12, 24 В и переменного на 220 В. Чтобы уменьшить уровень шумов, их ставят на виброзащитные опоры.

Несмотря на шум, исходящий обычно от конвекторов с принудительной конвекцией, они имеют важные преимущества. Устройства выдают больше тепла и осаждают холодные потоки, которые поступают от стеклянной поверхности

Если владелец помещения планирует использовать водяной внутрипольный конвектор в качестве единственного или основного источника тепла, рекомендуется выбирать модели с принудительной конвекцией. Они быстро и эффективно нагревают воздух в помещении, не позволяя конденсату осесть на стекле.

Отдельные модели, например, изделия фирмы Kermi, могут использоваться не только для отопления помещений, а и для его охлаждения. Это происходит благодаря использованию 2-х отдельных теплообменных элементов, подключенных к различным системам — к отоплению и охлаждению.

Существует 2 вида встроенных систем — двухтрубные и четырехтрубные. В двухтрубных 1 теплообменник работает с 2-мя системами.

На современном рынке представлены модификации внутрипольных конвекторов, подающих в помещение чистый и теплый воздух. Вначале он поступает в специальное отверстие, затем очищается при помощи встроенных фильтров. Потом воздух подогревается, после чего поступает в помещение.Водяные внутрипольные конвекторы с встроенными фильтрами оптимально подходят для установки в помещениях со стеклопакетами. В них обычно наблюдается низкая влажность и недостаток кислорода

Производители также выпускают внутрипольные приборы для эффективного обогрева жилых, коммерческих и производственных помещений с высоким уровнем влажности. При их изготовлении используются влагостойкое и современное электрооборудование. Эти модели оснащены дренажным стоком для отвода скопившегося конденсата.

Перед началом ремонта можно заказать конвектор нестандартного размера, соответствующее особенностям помещения.

Отдельные производители изготавливают поворотные нагревательные элементы, которые облегчают уход за внутренней частью корпуса. Теплообменник можно установить на гибких шлангах, за счет этого его можно легко вынуть для очистки.По заказу клиента встраиваемые в пол конвекторы делают с требуемым радиусом кривизны или угловыми. Это чаще используется для оформления витрин или помещений с нестандартной геометрией

За контроль температуры и мощности конвектора отвечают электронные или электромеханические термостаты. Они находятся в корпусе прибора, управляются при помощи дистанционного или выносного пульта. Электронные термостаты позволяют запрограммировать температуру по времени суток, дням недели.

Классификация конвекторов в зависимости от конструктивных особенностей

Отопление квартиры или частного дома может осуществляться не только при помощи конвекторов, которые устанавливаются внутри конструкции пола. Также существуют такие типы приборов:

• напольные. С их помощью можно отапливать помещения разного функционального назначения и размера. Напольные приборы отличаются небольшой высотой, что позволяет устанавливать их в здании с панорамными окнами. Для увеличения эффективности агрегатов предпочтительно производить установку нескольких секций, которые соединяют параллельно. Напольные приборы чаще всего работают по принципу естественной конвекции;

• плинтусные. Размещаются по всему контуру помещения и обеспечивают эффективный обогрев. Температура корпуса конвекторов редко превышает +30°С, что позволяет размещать около них мебель;

• настенные. Больше всего напоминают традиционные радиаторы. Отличаются эффективностью и надежностью;

• цокольные. Можно устанавливать в ниши, ступеньки лестниц, мебель, перегородки.

При устройстве отопительной системы дома можно комбинировать несколько вариантов, что позволит повысить ее эффективность и снизить энергопотребление.

Область применения встроенных систем обогрева

Устанавливаются внутрипольные конвекторы водяного отопления в следующих случаях:

1. В комнатах с панорамным остеклением. Конвекторы предупреждают появление сквозняка и наледи на стеклах.
2. В ограниченных по площади помещениях или в интерьерах с минимальным количеством лишних элементов. В том и другом случае остается свободным пристенное пространство, а приборы отопления утапливаются в стяжку пола.
3. В помещениях с переменным и высоким уровнем влажности для создания тепловой завесы, не допускающей запотевания оконных стекол.

Применение скрытых конвекторов допустимо в любых помещениях, где есть возможность формирования ниш для укладки агрегатов и системы трубопровода в стяжке пола.

Выбор запорно-регулирующей арматуры

При самой простой схеме подключения на конвекторе встроенном в пол устанавливается только запорная арматура, то есть такая, которая может работать в открытом либо закрытом положении. Сегодня в продаже представлены две разновидности таких устройств:

1. вентиль;
2. шаровой (пробковый) кран.

Вентиль представляет собой клапан, двигающийся вверх или вниз за счет вращения винтового штока. Вентиль — достаточно надежное устройство, но имеет ряд недостатков:

большое гидравлическое сопротивление (до полного перекрытия крана шток приходится поворачивать несколько раз);
сальниковая набивка штока под давлением теплоносителя часто теряет герметичность и дает течь;
высокая вероятность накопления солевых отложений;
при неполном закрытии клапана возможно образование серии гидроударов.

Достоинства и недостатки шаровых кранов и вентилей

Шаровой кран является наиболее эффективным вариантом обвязки внутрипольного конвектора отопления. Он представляет собой помещенную в корпус сферу с выполненным внутри нее пропускным каналом. Поворачивая шар с помощью рукоятки крана, пользователь может совмещать ось его канала с осью трубопровода, открывая путь рабочей жидкости. В альтернативном положении крана поток перекрывается. Современные модели шаровых кранов не дают протечек и могут перекрываться легким движением руки.

Ручные дроссели являются наиболее доступным вариантом. При своей простоте он достаточно неудобен, так как для регулировки требуется участие человека. В настоящее время данный способ регулировки применяется достаточно редко.

Автоматическое регулирование

Автоматические регуляторы представлены термостатическими головками. Установка этого устройства на водяные отопительные приборы позволяет поддерживать в помещении заданную пользователем температуру. Винтовой шток головки имеет электрический привод, который управляется выносным температурным датчиком. В простых моделях оптимальная температура задается механическим способом, в более дорогих — посредством контрольного модуля, снабженного панелью управления.

Схема автоматического управления температурой и оборотами.

Определение потребной мощности

Геометрические параметры конвектора устанавливаемого в пол и строительных конструкций, в которых будет осуществляться установка, зависят от мощности прибора. Последняя определяется тепловым расчетом, который также выполняется на этапе разработки проекта. Тепловой расчет учитывает такие важные факторы, как теплопроницаемость стен, количество оконных проемов и т.д.

https://youtube.com/watch?v=HNNn5J_PALc

Кроме перечисленных особенностей, инженеру-проектанту следует предусмотреть правильный отвод теплоносителя и воздуха из конвектора. Задача эта носит специфический характер, поскольку конвекторы встраиваемые в пол обычно располагаются горизонтально, в то время как напольный либо настенный вариант установки может предусматривать и вертикальное размещение.

Крепление обвязки

Обвязка крепится с помощью резьбовых разъемных соединений. Наиболее удобной системой крепления арматуры для водяных внутрипольных конвекторов признана так называемая «американка», представляющая собой накидную гайку, охватывающую присоединяемую деталь. Все резьбовые соединения при установке кранов следует уплотнять ФУМ-лентой или льняной паклей.

Монтаж внутрипольных конвекторов отопления

Оконное пространство в помещении является наиболее холодным местом, отсюда следует, что для наиболее эффективного использования отопительных приборов установку следует производить под окном. Такая небольшая хитрость поможет по всему периметру помещения увеличить циркуляцию тёплого и холодного воздуха.

Используя гибкую подводку, происходит подключение теплоносителя к системе отопления. Здесь следует уточнение, что в независимости от местонахождения несущей (основной) трубы системы водяного отопления или котла произвести монтаж внутрипольного конвектора отопления можно в любом необходимом месте, что очень удобно.

Соблюдая строительные нормы, подготавливается канал для установки конвектора внутрь пола. Чтобы не было потери тепла гидроизоляцию канала делают такой же, как и во всём здании. Возможно, понадобится монтажная слабо расширяющаяся пена, чтобы заполнить пространство между стенкой конвектора и каналом. Это проделывается по причине нежелательных нагрузок на боковые стенки устройства.

Основную часть конвектором без проблем можно установить в чистовую стяжку пола, так как высота большинства приборов не превышает 10 см. Монтаж происходит в предназначенное для этого место поверх гидроизоляции на черновой пол. Крепёж выполняется входящими в комплект винтами и уголками. Используя шурупы и дюбеля, к черновому полу крепят уголки. Каждый угол отопительного прибора приходится подгонять по уровню и здесь в ход идут регулировочные болты. Они вкручиваются по углам дна короба.

Медные трубы считаются более надёжными. В соответствии виду используемых труб подбираются фитинги для подключения конвектора к системе отопления. Отходящие от конвектора трубы к системе отопления следует разместить ниже уровня стяжки, затем происходит теплоизоляция, что позволит избежать перегрева стяжки пола и уменьшить теплопотери.

Теперь пришло время армировать, залить стяжку и выровнять. Дабы всё это дело высушить короб конвектора заранее следует укрыть плотным материалом, тогда раствор внутрь никак не попадёт. Последним делом наносят финишное покрытие пола. А вот теперь самое время поставить защитную решётку.

Где используются внтурипольные конвекторы?

Область применения этого типа отопительных приборов отопления весьма обширная – офисы, торгово-развлекательные центры, ресторанные комплексы и, конечно же, жилые помещения частных домов и квартир. Во время установки конвектора нарушить общий дизайн комнаты мало вероятно, ведь существует огромное количество цветового разнообразия декоративных решёток для этого отопительного прибора, а значит, даже самый утончённый интерьер не пострадает.

За счёт того, что конвектор встроен в пол, пространство под витражом освобождается. По конструкции установленного отопительного прибора можно совершенно не бояться передвигаться и даже ставить лёгкую мебель.

Напольно-настенные конвекторы водяного отопления

По месту расположения конвекторы подразделяются на:

1. Внутрипольные.
2. Напольные.
3. Внутристенные.
4. Настенные.
5. В подоконниках.

Напольные приборы крепят под окном (оснащены ножками), настенные – в углубления и стеновые проёмы.

Они могут быть с боковым и нижним подключением.

Отдельно можно отметить подоконниковые конвекторы. Это миниатюрные обогреватели (от 11 см глубиной, для установки в подоконник толщиной 2,5 см), которые можно встроить в любой подоконник и они практически не будут заметны.

При этом агрегаты достаточно мощные (чаще всего имеют встроенный вентилятор, для повышения скорости теплообмена). Такие приборы оберегают жильё от сквозняков и холодного воздуха, опускающегося с окон.

Пример: Парапетный обогреватель Eva идёт в комплекте с дубовым подоконником и стоит 28-40 тыс. руб.

Есть напольные модели конвекторов, выполненные в виде тёплых деревянных скамеек.

Толщина стяжки и уровень пола

Если у вас толщина стяжки по всей квартире составляет примерно 5см, то для установки внутрипольного конвектора, придется сверху налить еще целых 7см.

А это примерно 3 мешка смеси на 1м2. Или 320 мешков на квартиру площадью в 100м2.

В итоге, вы получите ни много ни мало – 13 тонн стяжки. В обычную Газель входит примерно 1,5 тонны.

И привезти в свою квартиру почти 10 Газелей стяжки просто для того, чтобы поставить себе внутрипольный конвектор, не очень умное решение.

А это значит, что примерно в 70% квартир, вы просто не сможете налить необходимое количество стяжки для установки 120-го короба.

Рекомендации по монтажу и эксплуатации

Какому бы типу водяных конвекторов вы не отдали предпочтение, помните: эффективность, безопасность и долговечность приборов во многом зависит от того, насколько умело и качественно будет произведен их монтаж.

Справиться с напольными, настенными и плинтусными устройствами, в принципе, несложно – достаточно четко следовать Инструкции по монтажу и иметь опыт выполнения подобных работ. А вот с внутрипольными зачастую приходится изрядно «повозиться».

При установке внутрипольного водяного конвектора следует обязательно учесть тот факт, что края короба должны быть смонтированы на одном уровне с чистовым полом — не ниже, а уж тем более не выше

Основные правила и рекомендации по установке внутрипольных водяных конвекторов таковы:

1. Приборы следует монтировать в закрытых помещениях.
2. Оборудование нужно размещать таким образом, чтобы теплообменник располагался с той стороны прибора, которая более удалена от окна – в том случае, если оно предназначается для основного обогрева помещения. В том случае, если «миссия» конвектора заключается исключительно в создании воздушной завесы вдоль остекления, теплообменник следует «развернуть» к окну.
3. Рекомендованное расстояние между окном и конвектором — 25-30 сантиметров.
4. Размеры монтажной ниши для внутрипольного конвектора должны превышать габариты прибора «по всем направлениям» на 1-1,5 сантиметра.
5. Регулировку конвектора по высоте следует осуществлять при помощи регулировочных болтов, расположенных в днище изделия.
6. Для подвода и отвода теплоносителя необходимо использовать гибкие шланги и запорные краны, входящие в комплект поставки.
7. Фиксация прибора должна производиться при помощи монтажной пены и цементного раствора.
8. Механическое воздействие на теплообменник агрегата во время монтажа недопустимо: деформация пластин может привести к нарушению процесса конвекции.

Обратите внимание, что некачественный монтаж оборудования влечет за собой не только финансовые потери, но и представляет опасность для жизни. Завоздушивание конвектора провоцирует снижение теплопроизводительности оборудования, вплоть до полного прекращения теплоотдачи

Не рекомендуется эксплуатация приборов без защитной решетки. Не следует опустошать систему отопления более чем на две недели в году. Если в качестве запорной арматуры используются шаровые краны резкое их закрытие или открытие может спровоцировать гидравлический удар – помните об этом.

Раз в 1-2 месяца нужно производить очистку теплообменника и внутренней поверхности корпуса оборудования от естественных бытовых загрязнений – пыли, крошек, прочего мелкого мусора. Это процедура совсем необременительна – достаточно снять воздуховыпускную решетку и пропылесосить/протереть влажной тряпкой внутри. Внешнюю поверхность корпуса конвектора можно протирать хоть ежедневно – главное не использовать при этом агрессивных химических составов.

По истечении трехлетнего срока эксплуатации конвектора не лишним будет осуществить полную его проверку, возможно, потребуется замена отдельных элементов отопительной системы.

При соблюдении этих нехитрых правил, водяные конвекторы создадут в вашем доме или на рабочем месте максимальный комфорт и уют. Это экономное решение вопроса отопления абсолютно заслуженно набирающее все большую популярность.

Не уяснила для себя, чем принципиально конвекторы отличаются от “привычных радиаторов” — разве те воздух нагревают не тем же самым способом? А ассортимент конвекторов, конечно, впечатлил. Особенно приглянулись плинтусные. Очень эстетично выглядят, ну и что воздух прогревается прямо начиная от пола — тоже здорово. Ну, внутрипольные — это явно не для обычных квартир в многоэтажных домах, к сожалению, а так тоже сильный вариант. Вот про быструю реакцию на перепады температуры хотелось бы уточнить — это о всех моделях? Или только отдельных? И каким образом они “узнают” об изменении — у них есть датчики?

То есть, внутрипольный конвектор подойдет и для влажного помещения? Например, если есть необходимость обдувать запотевшие стекла, может даже в летнее время, или подавать прохладный воздух внутрь комнаты, то внутрипольный конвектор справится с этой задачей? Мы планируем в достаточно большой частный дом с высокими потолками, установить французские окна, но не можем определиться с качественным и экономичным отоплением. Возможно, еще в проекте будет зимний сад с большой площадью остекления, который уж точно не отопить обычными радиаторами, да и смотреться это будет не эстетично.

Положительные и отрицательные стороны

Помимо водяных конвекторов рынок богат газовыми и электрическими моделями. Первые не получили широкого распространения, так как нуждаются в дополнительном обустройстве дымохода. При установке вторых значительно увеличиваются траты на электроэнергию.

Водяные конвекторы более просты и надежны. Они легко устанавливаются, несложны в эксплуатации и обладают рядом весомых преимуществ:

1. Высокий уровень безопасности использования
2. Эксплуатационный срок – более 2-х десятков лет
3. Нет необходимости в дополнительном специализированном оборудовании
4. Возможность автоматизировать работу отопительных устройств
5. Высокая скорость обогрева большого пространства
6. Максимальное КПД при невысокой температуре теплоносителя
7. Теплые потоки не позволяют образовываться на остекленных поверхностях конденсату

Отрицательных сторон немного. Среди них стоит отметить следующие:

1. Нельзя устанавливать водяные конвекторы в помещениях, в которых предусмотрена принудительная вентиляция
2. Постоянное перемещение воздушных потоков вызывает пылеобразование
3. Воздушные потоки могут стать причиной появления сквозняков

Принцип работы конвекторов и отличия от радиаторов

Хоть визуально конвекторы и похожи на радиаторы, то в особенности своей работы кардинально отличаются. Радиаторы по основе своей работают по принципу излучения (чугунные на 90% излучают тепло). Водяные конвекторы отопления работают по принципу конвекции – то есть забирают в себя холодные потоки воздуха и извлекают уже теплые. Все работает естественным способом.

Плюсы водяных конвекторов по сравнению с радиаторами

• Быстро прогревают помещение. Буквально за 5 минут и у Вас уже тепло. Радиаторы в среднем затрачивают на этот процесс 1 час.
• Более равномерный прогрев помещения. За счет постоянного движения потоков воздуха прогрев происходит более равномерно.
• Долгий срок службы. До 50 лет, если говорим про медно-алюминиевые конвекторы
• Могут встраиваться в пол. Отличное решение для больших окон
• Имеют цельную конструкцию. Меньше шансов протечки
• Отдают тепло уже от 35 градусов теплоносителя. Радиаторы же начинают работать от 65 градусов
• Внешний корпус чуть теплый. Минимизируется вероятность получения ожога.

Минусы водяных конвекторов

• Из-за своего принципа работы достаточно быстро остывают
• Стоят значительно дороже радиаторов. В среднем в 1,5-2 раза
• Теплообменники довольно нежные. Большой шанс помять конструкцию

В потреблении тепла, что конвекторы, что и радиаторы практически идентичны. Правда у конвекторов есть плюсы в виде использования погодозависимой автоматики. Это порой позволяет сэкономить от 15%.

Типы внутрипольных конвекторов

На современном рынке представлены радиаторы отопления встраиваемые в пол от многих производителей. Несомненно, все подпольные радиаторы отопления имеют индивидуальные характеристики, однако есть некоторые общие черты, по которым их можно классифицировать.

В частности, батареи отопления в полу могут делиться по принципу организации циркуляции воздуха. Она может быть:

• естественная – воздух произвольно поступает в конвектор, и так же произвольно поднимается вверх;
• принудительная – конвекторы отопления в полу оснащены специальным вентилятором, который в значительной степени ускоряет циркуляцию воздуха.

Достоинство данного типа – в более быстром прогреве помещения. Кроме того, работая, вентилятор, встроенный в канальные конвекторы отопления, служит для охлаждения нагревательного элемента – а это может значительно продлить срок его эксплуатации.

Внутрипольный водяной вентилятор с вентилятором

Популярнейшие модели

Самым простым и объективным способом определения, какие внутрипольные конвекторы водяного отопления (или электрического) лучше – изучить отзывы реальных покупателей аналогичного оборудования. Это логично, так как вы сможете оценить все плюсы и минусы радиаторов лишь в процессе практической эксплуатации

Важно отметить и тот факт, что на данный момент найти отзывы будет несложно с учетом популярности устройства и его повсеместного использования

Несложно будет найти отзывы, размещенные в Интернете об используемых внутрипольных конвекторах, чтобы узнать, что высоко ценится в том или ином конвекторе. Чаще всего положительные отзывы оставляют на изделия от Тесhnоhеаt, также на продукцию от  торговой марки Моhlеnhоff, а еще радиаторы от Кермы, Бриз, Еvа.

Типы отопления и помещения

Тут будет подразумеваться степень влажности (жилая комната или бассейн). Если вокруг достаточно сыро, то стоит посмотреть в сторону конвекторов, у которых корпус выполнен из оцинкованной или даже нержавеющей стали. Хотя, практически все производители перешли на подобный материал при изготовлении короба. Электрический вы собираетесь ставить конвектор или водяной – это тоже стоит учесть и соизмерять с возможностями кошелька, а также вариантами подключения.

Мощность и метраж

Тут все логично – чем больше будет площадь обогревания, тем мощнее потребуется прибор. Но многое будет зависеть от того, дополнительным или основным источником тепла будет являться система. Это будет существенно влиять на определение мощности во время выбора устройства расчет мощности не сложный – на каждый кубический метр объема требуется 40 Вт мощности. Умножьте данные и получите приблизительное значение. Высота потолка тоже будет играть немаловажную роль, и чем она будет больше, чем мощнее должен быть конвектор.

Наличие дополнительных опций

Производители стараются предложить различные варианты дополнительного оснащения встроенного типа конвекторов. Это подведение воздуха при естественной конвекции и турбонагнетатель при принудительной системе; также есть термостат, возможность задавать определенную температуру, которую прибор будет постоянно поддерживать, а также функции вентилирования и охлаждения. Также предлагаем вам посмотреть полезные видеоролики, в которых рассказано, как выполнять монтаж внутрипольного устройства для обогревания.

Итог

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
