Общие рекомендации по размещению элементов вентиляции
Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.
- При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
- Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
- Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
- Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.
Определение высоты трубы относительно кровли.
- В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
- Крыши сложной формы требуют большого количества вентиляционных элементов.
Устройство вентиляционной шахты
Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:
- одна большая – порядка 300х600 мм;
- две маленькие – порядка 150 мм.
Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.
Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.
В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.
Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе
При расчете системы разрежение, которое создает ветер, не принимается во внимание
Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.
Высота трубы
Размер трубы, располагающейся над кровлей, указывается СНиП:
- При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
- На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
- Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
- При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.
Выбор места для трубы
Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.
В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.
Пожаробезопасность
При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.
Технические факторы
Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.
Важные тонкости и советы
По правилам система вентиляции должна разрабатываться на стадии проектирования здания, что существенно облегчит последующие монтажные работы. Однако на практике устройство или реконструкция вентиляционных узлов прохода через кровлю чаще выполняется в уже эксплуатирующемся доме с учетом особенностей планировки.
Важные рекомендации экспертов по обустройству узла прохода воздуховода через кровлю:
Монтаж проходных элементов нужно выполнять с минимальным уклоном и изгибом. Оптимальное расположение труб – точно над внутренним стояком шахты вентиляции. Если такой точности достичь по каким-либо причинам не получается, рекомендуется использовать специальную гофрированную трубу для соединения стояка с выводом.
Фото 14. Гофрированная труба для УП
Важно четко различать узлы для обустройства прохода вентиляционной и дымовой трубы на кровле. Устройства для вентиляции рассчитаны на воздушные потоки нормальной и низкой температуры, а дымоходы выводят продукты сгорания, поэтому должны обладать высокой огнестойкостью
Как видите, сам процесс установки несложный, но требуется соблюдать все технологические аспекты во избежание нарушения герметичности покрытия и эффективности вентиляционной системы.
Металлочерепица Grand Line Classic, Pural, Темно-коричневый (RR 32) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 1808 руб/м²Подробнее
Металлочерепица Grand Line Kamea, Pural, Темно-коричневый (RR 32) 0,5 ммМеталлочерепица в стильном и современном профиле Камея с финским покрытием GreenCoat Pural…
От 1820 руб/м²Подробнее
Мягкая кровля Shinglas ДЖАЗ, текстура “драконий зуб” (коррида)Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос…
От 900 руб/м²Подробнее
Мягкая кровля Shinglas ДЖАЗ, текстура “драконий зуб” (сицилия)Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос…
От 675 руб/м²Подробнее
Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 ммСамый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил…
От 2152 руб/м²Подробнее
Двойной стоячий фальц Grand Line Pural, темно-коричневый (RR 32) 0,5 ммГлавная особенность двойного стоячего фальца – универсальность применения, материал подход…
От 1773 руб/м²Подробнее
Малый полукруглый конек Grand Line SatinФирменный доборный элемент от производителя кровли. Доступны все расцветки.
От 168 руб/пог. мПодробнее
Особенности обустройства узла примыкания к крышам, имеющим различные покрытия
- Для битумной черепицы лучшим вариантом будет использование примыкающей планки, которая обеспечит плотное прижатие.
- Для металлочерепичной кровли применяется планка вака, под которую укладывают вакафлекс. Сверху все покрывается герметиком.
Полную герметичность обеспечивает обработка герметиком
- Стыки покрытий из керамической черепицы заделываются лентами из гофрированного алюминия, волнистый профиль которого повторит форму черепицы. Последующая заливка битумом сделает швы абсолютно герметичными.
- Ленты из гофрированного алюминия могут применяться и для битумной черепицы. Благодаря широкой цветовой гамме можно выбрать любой цвет под окраску покрытия.
Современные строительные материалы, используемые для обустройства кровли, просты и удобны в применении. Инструкции от производителя упрощают процесс и позволяют пользоваться ими даже непрофессионалам. При этом не следует забывать, что от состояния кровли зависит сохранность всего сооружения, поэтому кровельные работы, в том числе по установке ее узлов, лучше доверять профессиональным исполнителям.
Вентиляционные системы зданий нуждаются в точке вывода отработанного воздуха или ввода свежей приточной струи. Места прохода воздуховодов сквозь перекрытие или кровлю здания должны быть оформлены соответствующим образом и обеспечивать:
- Герметичность соединения, отсутствие протечек дождевой или талой воды.
- Отсутствие конденсата на металлических частях устройства.
- Свободный проход необходимого количества воздуха.
Для комплексного решения этих вопросов применяются унифицированные (УП), конструкция которых оптимальным образом соответствует выдвигаемым требованиям. Узел прохода — это сварная металлоконструкция, представляющая собой патрубок круглого сечения, оснащенный с двух торцов фланцами для присоединения к воздуховодам, имеющая основной (опорный) фланец, служащий основным крепежным узлом конструкции, опционально оборудованный клапаном и специальным кольцом для отвода конденсата. В зависимости от условий эксплуатации применяется тот или иной вид УП, максимально отвечающий требованиям конструкции системы.
Коротко о важном
Подводя итоги, выделим для себя основные требования при проектировании и монтаже систем вентиляции:
Воздуховоды для вентиляции могут быть изготовлены из пластика или металла, в зависимости от того в какой среде они прокладываются
Качество материала не влияет на циркуляцию воздуха.
При укладке труб в перекрытиях и стенах важно помнить, что узлы прохода должны быть защищены стальной гильзой или другим оберточным материалом.
Формула расчета сечения площади вентиляционных трубопроводов применяется из справочников для проектирования или СНиПов.
Вентиляционные короба (материал и количество фасонных частей) используются исходя из типа зданий и задач, поставленных проектировщиками.
Не стоит забывать про шумоизоляционные материалы, а также соблюдать требования крепления воздуховодов для снижения дополнительного шума в помещении.
Вентканалы могут прокладываться не только внутри помещений, но и в каналах существующих шахт, а также снаружи здания.

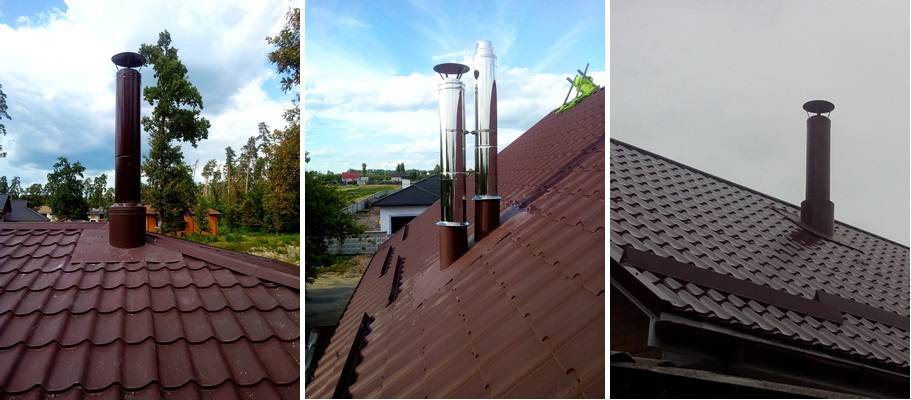

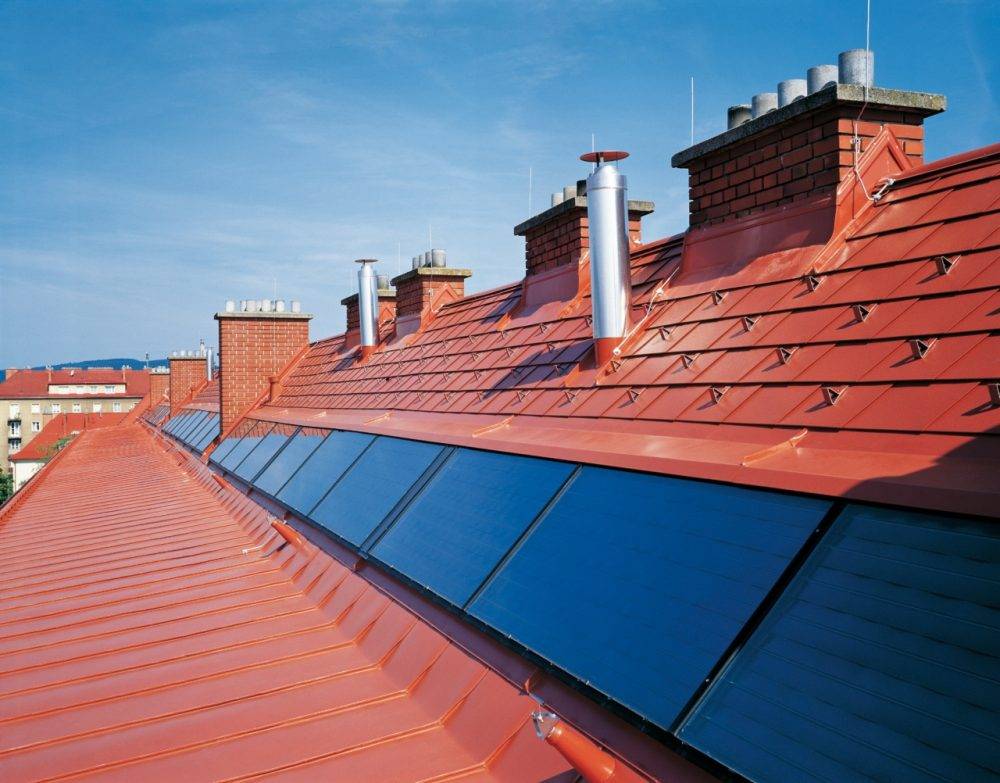

Монтаж вентиляционных труб на крыше
Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.
Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.
Это индустриальные изделия отечественного или иностранного производства
В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.. До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.
После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.
Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.
Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.
Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.
Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.
Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.
Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.
Узлы прохода дымоходов
Для домов имеющих печное отопление или камины на фальцевых крышах из профнастила сооружаются узлы прохода для устройства труб и дымоходов. Такие конструкции имеют свои особенности. Так, при устройстве дымохода, создают дополнительную стропильную систему на мансардной конструкции, чтобы сверху дымоходного канала не образовывались снежные карманы.
Дополнительное укрепление стропил и профнастила необходимо и в случаях расположения кровельной проходки через конек крыши. Такая схема затрудняет устройство мансардной кровли в чердачном пространстве.
Следует использовать защитные противовозгораемые материалы для того чтобы избежать нагревания и возгорания кровли. Также следует выдерживать нормативы СНиП регламентирующие зазоры между трубой и деревянным элементом в УП.

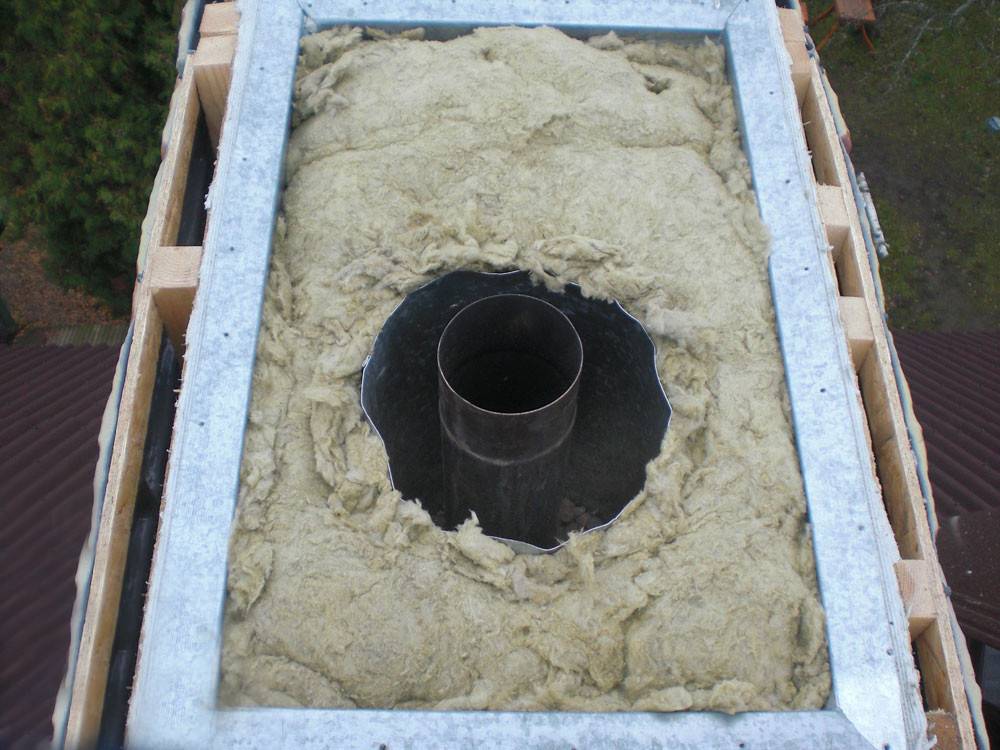

Распространенная конструкция УП для предохранения от нагревания от дымохода выглядит в виде короба вокруг трубы. Короб заполняют негорючими материалами типа стекловаты.
Над дымоходами устраивают специальные зонты, предотвращающие попадание дождя и уменьшающие задувание ветра на мансардной кровле. Поскольку герметичность стыка фальцевой крыши и фартука вокруг дымохода может быть нарушена, не рекомендуется устанавливать УП в ендове.
Проход трубы дымохода через кровлю.
Планирование вентиляционных проходов
В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).
Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.
Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.
Узлы прохода дымоходов
Для домов имеющих печное отопление или камины на фальцевых крышах из профнастила сооружаются узлы прохода для устройства труб и дымоходов. Такие конструкции имеют свои особенности. Так, при устройстве дымохода, создают дополнительную стропильную систему на мансардной конструкции, чтобы сверху дымоходного канала не образовывались снежные карманы.
Дополнительное укрепление стропил и профнастила необходимо и в случаях расположения кровельной проходки через конек крыши. Такая схема затрудняет устройство мансардной кровли в чердачном пространстве.
Следует использовать защитные противовозгораемые материалы для того чтобы избежать нагревания и возгорания кровли. Также следует выдерживать нормативы СНиП регламентирующие зазоры между трубой и деревянным элементом в УП.
Распространенная конструкция УП для предохранения от нагревания от дымохода выглядит в виде короба вокруг трубы. Короб заполняют негорючими материалами типа стекловаты.
Над дымоходами устраивают специальные зонты, предотвращающие попадание дождя и уменьшающие задувание ветра на мансардной кровле. Поскольку герметичность стыка фальцевой крыши и фартука вокруг дымохода может быть нарушена, не рекомендуется устанавливать УП в ендове.
Проход трубы дымохода через кровлю.
ТИПЫ ВЕНТИЛЯЦИОННЫХ СИСТЕМ
Конструктивно вентиляция делится по типам (видам) в зависимости от производственной необходимости, удобства проживания, стоимости и т.п. Системы вентиляции бывают:
- Естественный, не принудительный воздухообмен. Вытяжка появляется из-за неодинаковых физических параметров носителя (температура, давление) снаружи и внутри помещения.
- При комбинированной системе используются как электромеханизмы, так и естественная циркуляция.
- Электромеханическая принудительная вентиляция. Перемещение воздушных масс осуществляется электро вентиляторами. Этот тип может и не включать в себя вытяжную вентиляционную шахту, особенно в одноэтажном доме.
Как правило, каждый вид системы воздухообмена включает в себя воздуховоды, вытяжную вентиляционную шахту и защитный зонт.
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Основные моменты при выполнении вывода венттрубы на крышу

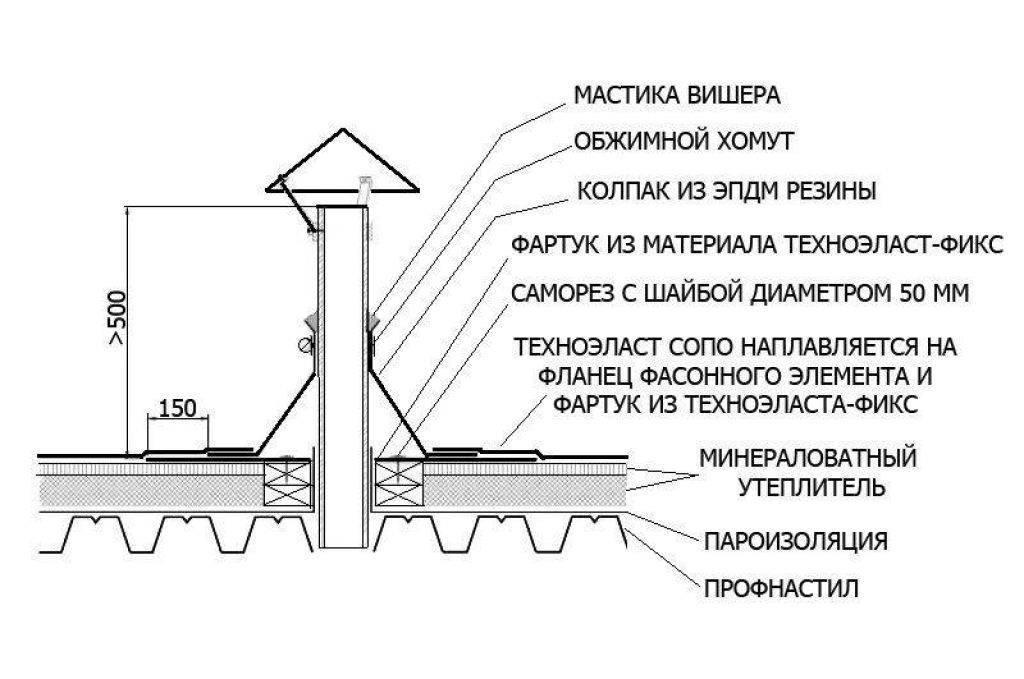

В процессе производства монтажных работ при выполнении прохода через кровлю необходимо обеспечить герметизацию стыка (подробнее: “Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты”). При нарушении герметизации, вода будет попадать под покрытие кровли, а также стекать по самой трубе внутрь помещения. При самостоятельной установке вентиляционной трубы на крыше герметик можно купить в любом магазине стройматериалов.
Верх трубы защищают специальным колпаком, назначение которого прикрывать систему от попадания внутрь осадков в виде дождя и снега. Современный метод решения этой проблемы – установка дефлектора на конец трубы.
Соединение воздуховода с вентиляционной трубой на кровле производят при помощи стыковочных фланцев. Для лучшей герметизации вывод оборудуют опорным кольцом. Для регулировки воздуха в трубу устанавливают специальный клапан.
Монтаж вентиляционной трубы на крыше осуществляют при помощи вспомогательных элементов, выбор их просто огромен. При затруднении в выборе того или иного элемента, можно получить консультацию специалистов, которые дадут совет, что нужно приобрести для упрощения работы.
