Утеплитель для теплого водяного пола: виды, как выбрать, способы укладки

Как выбрать качественные изделия

Вопрос выбора комплектующих для создания системы водяного теплого пола чрезвычайно важный, так как ко всем элементам предъявляются особые требования

При покупке учитывают характеристики помещения и уделяют внимание качеству самого материала для укладки труб

При выборе матов следует соблюдать несколько простых правил:

Если есть возможность выбора, следует отдать предпочтение матам с фольгированным или ламинирующим верхним слоем

Это сразу решит вопрос гидроизоляции перед заливкой стяжки и соответственно повысит эффективность системы подогрева пола.
Обращайте внимание на соответствие параметров мата планируемому диаметру труб контура и шагу его укладки – здесь не исключаются несовпадения.
Толщину мата выбирают в зависимости от степени утепленности полов. Обязательно принимают в расчет толщину будущей стяжки и финишного покрытия пола, чтобы не превысить допустимый предел поднятия высоты.
Если пол не нуждается в утеплении, можно приобрести профильные маты с бобышками минимальной толщины, только для облегчения процесса укладки контуров.
Рынок засыпан подделками

Если в планах приобрести качественную продукцию известного производителя, имеет смысл потребовать от продавца соответствующие документы, подтверждающие оригинальность изделий. Это уменьшит риск прибрести пенопластовые «самоделки» непонятного качества, изготовленные в какой-нибудь полукустарной мастерской.

Отдавайте предпочтение матам с двойным замком по периметру. Такая конструкция уменьшает теплопотери и увеличивает прочность соединения.

Технология укладки

Технология и особенности укладки

Последовательность действий по укладке матов для теплого пола напрямую зависит от вида используемого утеплителя.

При настиле любой разновидности необходимо соблюдать общие требования:

Под матами обязательно устраивается гидроизоляция. Это может быть пленочное покрытие поверхности основания пола, изоляция обмазочного или проникающего типа

Важно исключить капиллярное проникновение влаги снизу, а также создать барьер, который не допустит протечки вниз, если вдруг нарушится целостность трубы контура. По всему периметру комнаты и на деформационных разрывах обязательно проклеивают демпферную ленту

Маты укладывают на гидроизолированную поверхность и скрепляются между собой замковыми соединениями (если они предусмотрены конструкцией). Тонкие и легкие маты требуют фиксации к полу. Это можно провести с использованием клея

Но категорически запрещено использовать для этого металлический крепеж – пострадает и гидроизоляция пола, и прочностные характеристики мата. Если применяются плоские маты (плиты), не имеющие замковый соединений, их также целесообразно приклеить к поверхности пола. Стыки между листами необходимо проклеить поверху водостойким скотчем. Первый мат уложите так, чтобы две стороны, на которых нет замков, примыкали к стене. Соответственно последующие маты будут своими замками вкладываться поверх близлежащего мата. Если требуется подрезка, то можем воспользоваться разметкой на оборотной стороне, которая также дублируется с внешней. При укладке следите, чтобы маты были прижаты к демпферной ленте. Если такой технической возможности нет ввиду неровностей стен или углов неправильной формы, идеально восполнить расстояние каким-нибудь материалом, допустим монтажной пеной, то есть таким, который способен заполнить эти швы. Это позволит избежать растекания «молочка» при заливке бетоном. Демпферная лента должна быть из мягких материалов. Это может быть пенополистирол или пенопласт. В идеале, чтобы не было экструдированных материалов, потому что у стяжки тогда в процессе расширения, после нагрева не будет возможности куда-то расширяться, она просто встанет в тупик. Дальнейший ход укладки матов – в разбежку, поскольку это обеспечит прочность конструкции.

Укладка труб: правила и нюансы

Особенности укладки труб

Переходить к укладке труб теплого пола можно только после полного закрытия всей поверхности помещения матами. Трубу можно укладывать с помощью двух приемов: улиткой или змейкой.

Более эффективный метод — улитка, так как мы в процессе закладки труба закручивается, и за счет этого равномерно распределяется тепло. При такой схеме укладки нет разницы температуры между подающей и обратной линией. Если использовать метод змейки, сначала теплоноситель поступает в подающую линию и в процессе циркулирования теплоносителя он же отдает это тепло, а на обратке остается подстывший теплоноситель, и если он находится в каком-то помещении, то может быть недогрев.

Как только труба теплого пола полностью уложена, дополнительная фиксация не требуется. Бобышки имеют форму с обратным углом, потому на 50 метров трубы может быть достаточно одной якорной скобы.

Завершающий этап укладки – испытания: опрессовка системы. Ее можно сделать как гидравлическим путем, так и пневматическим. В первом случае закачиваем водой, во втором – воздухом. Оптимальны гидравлические испытания.

Далее можно приступать к обустройству стяжки после выставления маяков и соответствующих приготовлений, а именно обеспечение строительной готовности. Трубу оставляют под давлением и заливают раствором.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

низкий коэффициент теплопроводности;
сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
стабильность формы;
длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

Причин несколько:
Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Основной функцией теплоизоляции является:

Предотвращение потерь тепла через черновое покрытие пола. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты

Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу. Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком

Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Это интересно: Линолеум толщина защитного слоя (видео)

Утепляющий материал – каким требованиям должен соответствовать?

Существует три типа теплых полов (ТП) – электрический, инфракрасный, водяной. Каждый из них имеет свои особенности, которые определяют необходимость монтажа и правила выбора специальной подложки, снижающей энергопотери. Все разновидности современной теплоизоляции описываемых нагревательных систем характеризуются следующими свойствами:

минимальным влагопоглощением;
повышенной (от 25 кг на кубометр площади) плотностью;
прочностью на сжатие;
малой теплопроводностью;
стойкостью к воздействию агрессивных сред;
хорошей упругостью;
устойчивостью к механическим нагрузкам, небольшим показателем деформации при таковых.

Грамотный подбор и укладка утепляющего материала особенно важны, когда в помещении монтируется водяной пол. Подобные системы обустраиваются в бетонной стяжке. Без дополнительной изоляции она не в состоянии обеспечить:

отсутствие тепловых потерь через плиты перекрытия вниз;
максимальный и равномерный поток нагретого воздуха вверх.

УТП делают из пробки, пенополистирола, полипропилена, пенопласта, минеральной ваты, лавсановой металлизированной пленки. О достоинствах, технических и эксплуатационных недостатках таких материалов, а также об особенностях их использования рассказано в следующих разделах.

Плюсы и минусы использования

Применение матов в качестве теплоизоляционной подложки под водяные теплые полы дает следующие преимущества:

соответствие нормам пожаробезопасности;
нетоксичность и экологичность;
сохранение формы на протяжении всего срока эксплуатации;
устойчивость к температурным скачкам;

химическая инертность, устойчивость к воздействию бактерий, гниению, окислению.
водоотталкивающая способность;
простота монтажа;
длительный срок эксплуатации.

Единственный недостаток качественных моделей – высокая стоимость. Но если брать в расчет весь «бюджет» пола, стоимость приемлема, поскольку затраты оправдывают себя существенной экономией при оплате счетов за энергоносители.

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

Пленочные маты
Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
Плоские маты из пенополистирола
Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.

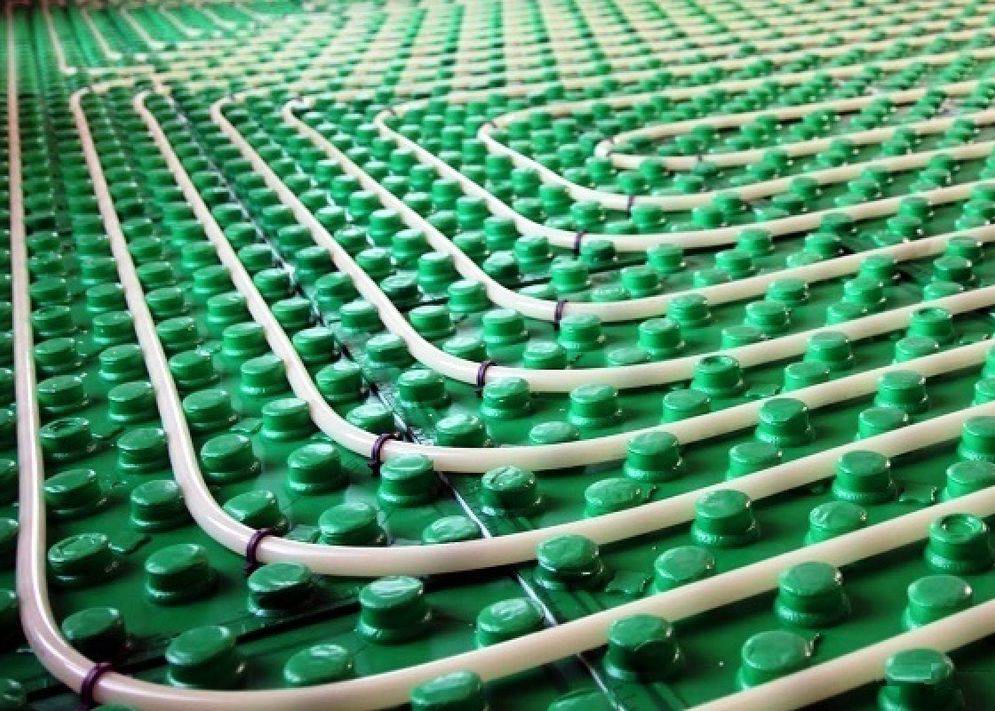

Специальные маты с бобышками.
Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.
Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб
не требуется дополнительной фиксации труб
не требует дополнительных слоев перед укладкой стяжки
сопутствует равномерному распределению теплопроводящих элементов конструкции
обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Использование профильных систем в качестве утеплителя

Водяные контуры можно монтировать с помощью профильных систем, которые создают при помощи особой технологии. Она называется гидропеллентная штамповка, позволяющая формировать разные выступы. Системы изготавливаются ламинированными либо обычными. Ламинированные изделия покрывают с помощью пленки для пароизоляции. В качестве основы для элементов берут пенополистирол, который в расплавленном состоянии проходит сквозь отверстия экструдера с помощью выдавливания.

Каждая грань сбоку имеет замки, которые позволяют делать подгонку деталей в виде поля без швов. Цилиндрические выступы на плитах имеют высоту, равную около 20 миллиметров. Их легко соединить с водяными контурами, у которых диаметр варьируется в пределах 14 – 20 миллиметров. Часто расположенные бобышки исключают сдвиги контуров, когда производят стяжку полов.

В минусам материала относят невозможность уложить контуры для воды, которые изготовлены из элементов, имеющих нестандартное сечение. Профильные системы заливают с помощью специального клея, как только закончат укладку контуров. Чтобы клей подсох, приходится ждать несколько суток, затем можно запускать систему в работу.

На чем основан выбор изоляционного материала

Основу для теплого пола составляет так называемый «слоеный пирог» — наборная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утепление в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества изоляционного материала, его состава и структуры. Теплоизоляция должна отвечать любым изменениям условий эксплуатации отопительной коммуникации. Безопасность изолирующего материала является одним из главных факторов, определяющего его выбор.

Вторым по значимости технологическим параметром теплоизоляционных материалов является теплопроводность. Здесь налицо тесная взаимосвязь толщины материала и коэффициента теплопроводности. На предлагаемом рисунке – схеме показаны параметры различных строительных материалов, используемых в бытовой обстановке.

Преимущество синтетических изоляционных материалов и минеральной ваты заключается в том, что при небольшой толщине, они обладают хорошей теплопроводностью. Когда речь идет о монтаже теплых полов на межэтажных перекрытиях или в деревянных строениях, малая ширина теплоизоляционных материалов и их незначительный вес играют определяющую роль.

Поэтому на основании приведенных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов, обладающих следующими характеристиками:

низкий коэффициент теплопроводности;
огнеупорность;
влагостойкость;
звукоизоляция;
технологическая совместимость с другими материалами.

Толщина изоляции определяется фактурой и структурой материала. Свой выбор при покупке изоляционных материалов ориентируйтесь на приведенные параметры. Цена в данном случае не играет особой роли. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте расходов на оборудование теплых полов, цена теплоизоляции не является критичной.

Какой толщины должна быть теплоизоляция?

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м3.

Виды теплоизоляции

Пенофол

Пенофол выпускается и продается в виде рулонов.

Пенофол — это покрытый фольгой вспененный полиэтилен. Представляет собой мягкий и гибкий материал, выпускаемый в рулонах.

Коэффициент теплопроводности — 0.037 – 0.052 Вт/м×°С.

Пенофол удобен в укладке, легко нарезается. Слой фольги эффективно распределяет тепло по всей поверхности прогреваемого пола.

Однако у этого материала есть и недостаток: под тяжестью стяжки и напольного покрытия он может сжиматься, при этом объем пузырьков с воздухом, входящих в его структуру, значительно уменьшится, что повлечет за собой потерю теплоизоляционных качеств.

Важно! Как правило, этот материал используют на верхних этажах многоквартирных домов, где под подогреваемым полом находится теплое отапливаемое помещение, и плита перекрытия достаточно прогрета

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится

Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится. Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Совет! При выборе утеплителей для пола ищите именно фольгированные материалы с толщиной алюминиевой фольги не менее 30 мкм. Лавсанные покрытия с отражающими способностями нас не интересуют, только толстая фольга!

Пробковое дерево

Теплоизолятор из пробкового дерева продается в рулонах, иногда в виде матов или плит.

Теплопроводность пробкового дерева колеблется в пределах 0.035 – 0.05 Вт/м×°С. Как видим, эта характеристика сравнима с таковой у пенофола.

Однако считается, что слой пробки, толщиной в 2 – 3 мм достаточен для утепления теплого пола. Это, безусловно, спорное мнение.

Плюс пробкового утеплителя — это его натуральность. Состоит из абсолютно природного сырья и не выделяет ядовитых химикатов ни при каких условиях.

Однако есть и минусы:

высокая цена материала;
возможность гниения, питательной среды для грибков и плесени;
порчи от биологической коррозии;
пробка нуждается в гидроизоляции.

Поэтому для пробкового дерева также можно сделать вывод, что оно годится только для полов с незначительными потерями и теплых прогретых перекрытий. Чаще пробку используют как подложку под ламинат.

Пенополистирол

Фольгированный пенополистирол для теплоизоляции полов с разметкой.

Пенополистирол — наиболее приемлемый вариант для теплоизоляции полов.

Это вызвано целым рядом причин:

Материал имеет достаточную для укладки под стяжку плотность — более 35 кг/м³;
Плиты пенополистирола имеют достаточную толщину — 50 мм, благодаря которой можно легко устроить эффективную 100-миллиметровую теплоизоляцию полов цокольных и подвальных помещений, первых этажей и т.д.;
Материал обладает низкой теплопроводностью — 0.039 Вт/м×°С, что при слое в 50 – 115 мм дает полную изоляцию и сводит потери тепла на нет;
Пенополистирол для полов покрыт ламинированным слоем фольги от 30 мкм толщиной, что делает этот вид изоляции оптимальным;
Инструкция по укладке предполагает простую работу своими руками, а разметка на фольге упрощает монтаж нагревательный элементов;
Плиты не сжимаются под тяжестью стяжки и сохраняют стабильные показатели теплопроводности на протяжении многих лет;
Полистирол химически инертен к растворам солей, кислот и щелочей;
Материал биологически неактивен и не является пищей для живых организмов или субстратом для грибов;
Не изменяет параметров и не выделяет вредных химикатов в диапазоне температур от – 180 до +180 °С.

Совет! При покупке теплоизолятора на основе пенополистирола ищите именно напольный материал, так как фасадные и другие конфигурации могут быть не приспособлены к работе вблизи нагревательных элементов и выделять вредные вещества или изменять свои параметры и форму.

Особенно удобен пенополистирол для теплых водяных полов, если он снабжен специальными замками для крепления трубок.

Важно! По мнению большинства специалистов, именно экструдированный пенополистирол плотностью от 35 кг/м³ — лучшее средство теплоизоляции для теплых полов, особенно на цокольных этажах и в случае неотапливаемых помещений снизу

Заключение

Состояние черновой поверхности пола, способ оборудования теплого водяного пола определяет тип и разновидность теплоизоляции. При работе с бетонной стяжкой обычно используют пенополистирол, миреральные маты или профильные маты. Бетонное покрытие обеспечивает достаточно надежную фиксацию изоляционного материала. В случае с настильными системами, при работе можно использовать минеральные маты и пенопласт.

Способ фиксации материала осуществляется с помощью клея или строительного скотча. Для прочности листы пенопласта обрабатываются герметиком

Важно не забыть уложить после слоя изоляционных материалов армированную сетку или листы, для придания всей конструкции необходимой прочности
