Устройство внутреннего блока сплит системы: как разобрать оборудование для прочистки и ремонта

О способах и трудностях демонтажа своими руками

Как правило, владельцы частных домов и квартир устанавливают 2 разновидности кондиционеров — моноблочные (мобильные) и сплит-системы. С первыми особых проблем не возникает, поскольку в подобных моделях все основные элементы заключены в едином корпусе, и для перемещения агрегата достаточно просто отсоединить воздуховод.

Демонтаж мобильной версии заключается в отсоединении воздуховода

Сплит-система состоит из двух секций, расположенных внутри и снаружи жилища. Они соединены между собой двумя магистралями, по которым в различных агрегатных состояниях циркулирует хладагент — фреон. По медной трубке малого диаметра он в виде жидкости течёт из внешнего блока во внутренний. По магистрали большого диаметра газообразный хладагент движется в противоположном направлении. Отсюда возникает ряд трудностей, поджидающих несведущего пользователя при попытке самостоятельного демонтажа:

  1. Полная либо частичная потеря фреона в результате неквалифицированного отсоединения магистральных трубопроводов.
  2. Попадание в трубки и теплообменники воздуха, содержащего влагу. При неправильной установке сплит-системы в другом месте несжимаемая влага попадёт в компрессор и может нанести ему вред.
  3. Засорение медных трубок при вытягивании их из стены и во время транспортировки. Влага или песок во фреоновом контуре — это быстрая «смерть» компрессора.
  4. При отключении магистралей от патрубков внутренней секции можно случайно свернуть припаянные к ним резьбовые сгоны.
  5. Отсоединение проводов электропитания без пометок на клеммах, куда они были подключены, ведёт к путанице в процессе повторного монтажа.
  6. Слишком короткая обрезка дренажной трубки, выводящей на улицу конденсат.
  7. Потеря во время перевозки винтиков и прочих мелких деталей, не закреплённых после демонтажа.

Сплит-система состоит из двух секций и коммуникаций между ними

Демонтировать внутренний и наружный блок можно тремя способами:

  • простая разборка с выпуском хладагента в атмосферу;
  • с сохранением фреона в системе по методике «на глазок»;
  • с применением специального оборудования, позволяющего полностью сберечь хладагент в контуре.

Наилучший результат даёт последний способ, хотя в определённых обстоятельствах применяются все три. Чтобы у вас не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись с методикой сохранения фреона.

Демонтаж-монтаж кондиционеров

Популярная услуга «демонтаж-монтаж кондиционеров», включает отсоединение всего оборудования и подготовка его к транспортировке на новое место или к хранению.Мы бережно относимся к имуществу наших клиентов, не нарушая его целостности, не допуская появления сколов или царапин на его деталях. Демонтированный нашими мастерами кондиционер, можно без каких-либо проблем устанавливать снова. Также, мы полностью сохраним весь фреон, запечатав его во внешнем блоке.

Недорогая установка кондиционеров производиться по окончанию ремонта или при ее повторном использовании в новом месте. При заказе демонтажа и последующего монтажа системы – мы перевезем ее к месту установки совершенно бесплатно. Если речь идет о демонтаже сегодня и монтаже через месяц или два – доставка будет платная.

Чем выгодно то, что обе процедуры выполняет одна компания? Выполнив всю работу, мы можем вам гарантировать, что снятый нами кондиционер будет прекрасно работать на новом месте. К тому же, тем клиентам, кто заказывает у нас заказать у нас демонтаж кондиционера, мы делаем скидку на его чистку. И это легко объяснить: снятый со стены кондиционер очень легко почистить перед тем, как устанавливать назад. Внутренний блок, при этом, можно разобрать и прочистить целиком и ваша климатическая техника будет как новая!

Как разобрать сплит-систему

Кондиционер требует особо тщательной эксплуатации. Так, необходимо своевременно проводить его прочистку. Если же за сплит-системой не ухаживать, то она со временем выйдет из строя.

Перед тем, как самостоятельно почистить сплит систему, следует разобрать прибор. Это можно сделать самому либо призвать на помощь профессионалов. Если необходимо сэкономить свои средства, то моно попытаться разобрать устройство самостоятельно:

  • Выключаем прибор из сети
  • Исходя из рекомендаций инструкции по применению, во внутреннем блоке снимаем защитный фильтр.

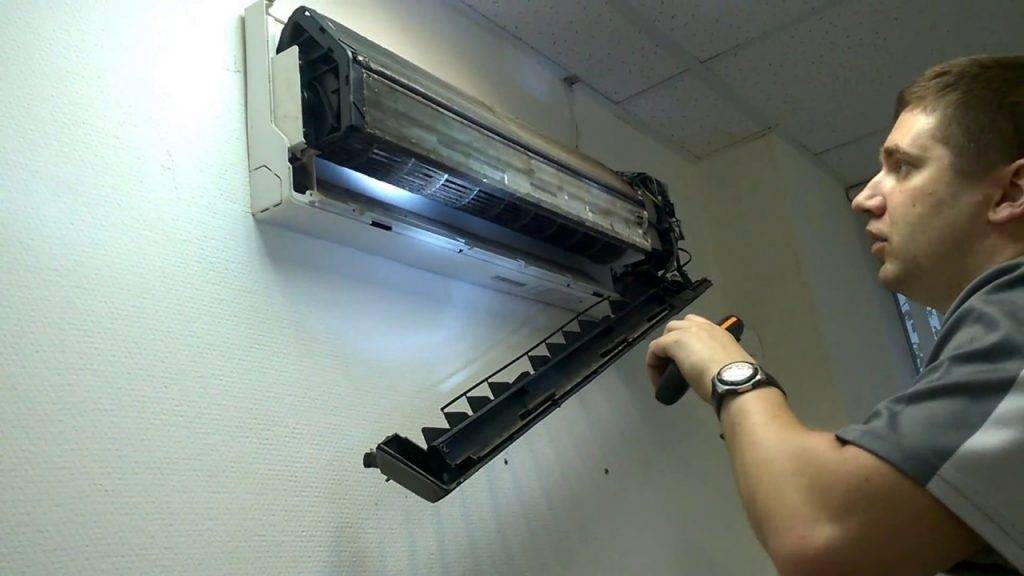

  • Снятие внешней панели внутреннего блока:
  1. Под заглушками с двух сторон открутить болты
  2. Потянуть вниз корпус блока
  • Из пазов вытянуть лопасти, направляющие и распределяющие воздух
  • Снимаем нижнюю часть блока (она также фиксируется защелками)
  • Отсоединяем шнур электропитания
  • Снимаем дренажную трубу
  • От прибора отсоединяем электрические провода
  • Снимаем корпус внутреннего электронного блока:
  1. Убираем заземляющую проводку
  2. Сдвигаем скобы фиксации
  3. Снимаем корпус

Снимаем прибор слива и выводной шланг

После проведения процедуры прочистки в обратном порядке собрать кондиционер.

Несколько советов для правильной эксплуатации кондиционера


Максимальный срок службы агрегата составляет 9-11 лет. Отсутствие должного ухода сказывается на функциональности кондиционера, ускоряет изнашивание деталей и приводит к преждевременному выходу устройства из строя.

Соблюдение некоторых правил эксплуатации позволяет продлить время работы:

  • В помещении с кондиционером необходимо закрывать окна и двери. Это позволяет поддерживать необходимую температуру. При сквозняках увеличивается нагрузка на компрессор прибора.
  • Не рекомендуется постоянно использовать максимальный обдув при минимальной температуре. Длительная работа агрегата при высокой мощности ускоряет износ внутренних узлов.
  • Необходимо регулярно проводить сервисное обслуживание прибора не реже 1 раза в 6 месяцев.
  • Необходимо защитить внешний уличный блок от попадания снега или дождя. В зимнее время стоит очищать эту часть от сугробов и не допускать образования сосулек.
  • После каждого использования кондиционер ставят на обычную вентиляцию на 30 минут. Это позволяет осушить конденсат.
  • Первую чистку устройства рекомендуют доверить специалистам и внимательно наблюдать за их работой.

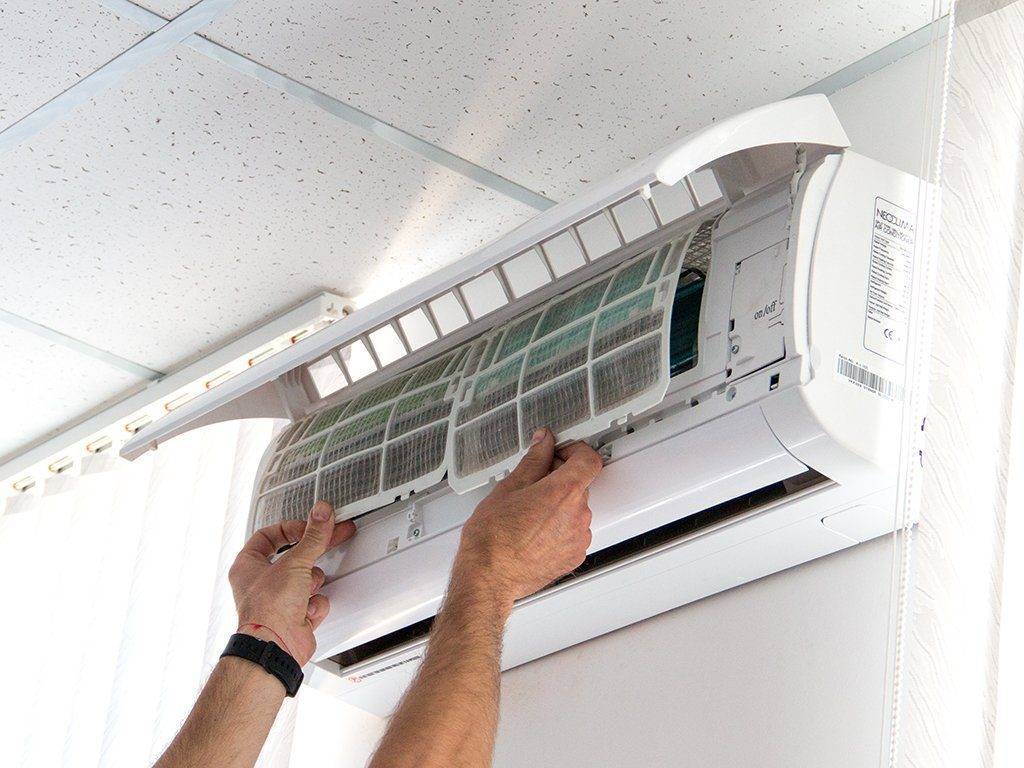

  • Фильтры устройства необходимо чистить не реже 1 раза в месяц.
  • После проведения чистки кондиционер подключают к сети только после полного высыхания всех деталей и механизмов.

Своевременная и регулярная чистка кондиционера от загрязнений позволяет продлить срок службы. Однако при проведении процедуры нужно быть предельно аккуратным, чтобы не повредить детали дорогостоящего устройства. Соблюдение простых правил эксплуатации поддерживает высокую эффективность работы прибора, который создаёт максимально комфортные климатические условия в помещении.

Вы чистите кондиционер
1 раз в полгода 0%

1 раз в год 100%

Реже 0%
Проголосовало: 1

Часто спрашивают

Нуждаются ли в чистке кондиционеры с автоматической системой очистки?

Система автоматической очистки не может удалить налипающие на элементы конструкции загрязнения, хотя и существенно снижает скорость их накопления. Поэтому чистить такие сплит-системы тоже нужно, хотя и реже.

Можно ли обойтись без дезинфицирующих растворов если при чистке используется пароочиститель?

Перегретый пар оказывают и дезинфицирующее воздействие, однако не обладает таким спектром действия, как специальная химия. Поэтому для качественной очистки от последней отказываться не рекомендуется.

Как очистить электронные блоки?

Делать это самостоятельно нельзя. Обслуживание электроники – задача для имеющего специальную подготовку персонала сервисных центров, в противном случае резко возрастает опасность выхода системы управления из строя.

Можно ли ускорить процесс высыхания, запустив вентилятор блока?

Такой метод использовать нельзя, вода может попасть на электронику или части схемы под напряжением.

Почему фильтры нельзя протирать после промывки?

Механическое воздействие может удалить активное покрытие фильтров, тогда компоненты придется менять.

Samsung aq09tfb

Этот кондиционер обладает огромным набором первоклассных функций. Например, его параметры можно настроить так, чтобы начать дополнительно вентилировать воздух.

Как и предыдущая модель, aq09tfb умеет проводить самостоятельную диагностику проблем, возникающих в процессе работы. Кондиционер может автоматически осушать помещение, способен забирать из воздуха до 1 литра лишней влаги в час.

С таким прибором вам будет не страшна любая плесень. Вы просто забудете о ее существовании. Как и со всеми сплит-системами, удобней всего управлять этой моделью с пульта дистанционного управления.

Прибор порадует своего владельца такими функциями, как регулирование потока воздуха, запоминание настроек, автоперезапуск. Дополнительным преимуществом станет фильтр тонкой очистки Full High Density Filter. Он в состоянии избавить воздух в вашем доме от пыли, шерсти домашних животных и других потенциальных аллергенов. Главное, вовремя промывать его. Сам корпус этого кондиционера имеет антибактериальное покрытие.

Минусом этой модели станет шум, который издает уличный блок. Как вы можете убедиться, с этой бедой сталкивается большинство устройств этой серии, хоть и внутри помещения часто работают максимально тихо, если не вовсе бесшумно.

Что такое дезинфекция кондиционера

Дезинфекция кондиционера – комплекс мероприятий, с помощью которых происходит очищение его систем от микроорганизмов и пыли. Во время работы прибора происходит циркуляция воздушных потоков.

При загрязненном фильтре качество поступающего воздуха сильно ухудшается. Помимо этого, в кондиционерах способны размножаться патогенные микроорганизмы – легионеллы пневмофиле. Они вызывают болезнь легионеров, поражая легкие.

Дезинфекция кондиционера должна проводиться не тогда, когда фильтр уже засорился, а с целью профилактики. Частота осмотра, обеззараживания и очистки прибора:

  • 2 раза в год – калориферы;
  • ежемесячно – фильтры;
  • ежегодно – воздуховоды, воздухозаборы.

К просмотру полезное видео:

Снимать или нет роторный вентилятор?

Переходим к роторному вентилятору или как его называют, беличьей турбине.

Ошибка №18
Без демонтажа и мойки этого элемента чистка кондиционера вообще не считается чисткой.

Так, поверхностное протирание. Именно он является главным разносчиком пыли, плесени и бактерий.

В самых запущенных ситуациях, когда заканчивается место внутри, плесень постепенно начинает вылезать наружу!

Даже чистый на первый взгляд вентилятор имеет на поверхности лопастей множество черных точек. А это как раз и есть грибок.

Подобраться к нему не так просто, придется изрядно повозиться.

Для начала ослабляете фиксирующие элементы испарителя. Это может быть защитная боковая планка, ну и шурупы по сторонам.

Ошибка №19
Внимание – Неосторожные и резкие движения при манипуляциях с этим испарителем могут привести к заломам фреоновых трубок.

Сам испаритель никогда не демонтируется. Крепеж ослабляют, чтобы можно было аккуратно приподнять его вверх и получить доступ до нижнего барабана.

При чистке задней стенки и заднего лотка для сбора конденсата теплообменник раскручивают полностью.

Только будьте осторожны с крепежом всей конструкции, чтобы не сломать трубки.

Как часто требует очистки кондиционер

Всем понятно, что время полноценной фильтрации очень зависит от чистоты содержания помещения. Если в помещении загрязненная среда, то и кондиционер будет требовать частой очистки. Для того чтобы понять, нуждается ли кондиционер в очистительных работах можно произвести опыт. Для этого следует разобрать прибор, если фильтр уже будет полностью забит, то в следующий раз, необходимо это сделать чуть раньше, а если фильтр еще чистый, то процедуру можно отложить на попозже. Также на некоторых современных моделях, можно определить уровень загрязненности фильтра, при помощи индикатора, который выдает информацию об уровне загрязненности в настоящее время.

В идеале, кондиционер требует чистки через каждые две недели. Правильный и регулярный уход за устройством, обеспечит в доме приятную и комфортабельную атмосферу.

Причины загрязнения

Перечислим только основные:

  1. Если ваш кондиционер постоянно находится во включенном состоянии, то он засоряется грязью из воздуха. Эти загрязнения оседают как на внешнем, так и на внутреннем блоке устройства.
  2. Из-за влаги внутри агрегата развивается плесень и грибок.
  3. Если внешний блок кондиционера установлен невысоко от земли, то неизбежно происходит загрязнение уличной пылью и выхлопными газами.
  4. Тополиный пух в сезон становится настоящим бедствием для кондиционеров, и нередко становится причиной их поломки.
  5. В процессе работы внутри агрегата неизменно скапливается грязь, влага, пыль. Кроме этого, теплая и влажная среда нередко привлекает насекомых. Такое «содержимое» негативно сказывается на работе и часто ведет к поломке сплит-системы.

Если не чистить устройство вовремя, то оно не только перестанет охлаждать воздух, но и начнет засорять его.

Чистый кондиционер успешно борется с вредными загрязнениями, которые присутствуют в воздухе жилых помещений.

Как часто это делать?

Чистку кондиционера, необходимо проводить регулярно. Касается это и внутреннего, и наружного блоков сплит-системы.

Периодичность чистки внутреннего блока

Специалисты компаний-производителей климатического оборудования и сервисных центров советуют производить полную чистку устройств внутреннего блока не реже 2 раз в год:

Кроме полной чистки рекомендуется регулярно в течение сезона обслуживать (чистить и промывать) фильтры грубой очистки воздуха. Оптимальная периодичность таких операций – 1 раз в 2 недели.

Поскольку именно фильтр грубой очистки задерживает до 90% находящихся в воздухе примесей, выполнение таких рекомендаций позволит существенно снизить загрязнение других деталей агрегата и уменьшить риск для здоровья человека.

Периодичность обслуживания наружного блока

Промежуток времени между профилактическим чистками наружного блока сплит-системы, в основном, определяется расположением (высотой, на которой смонтирован блок).

Это объясняется постепенным снижением концентрации пыли и других примесей в воздухе с увеличением высоты.

Так, на высоте 20 м (7-8 этаж многоэтажных домов) содержание пыли уменьшается в 2 раза по сравнению с концентрацией у поверхности земли.

Для городских условий, для которых характерен повышенный, по сравнению с природным, уровень запыленности и загазованности, рекомендуемая периодичность профилактики составляет:

Для кондиционеров, установленных в частных домах в черте города, периодичность чистки устанавливается аналогично устройствам, монтируемым на первых этажах многоквартирных домов. Для загородных коттеджей, домов в деревенской местности и домиков на садовых участках интервал между обслуживанием можно увеличить вдвое.

Интервалы приводятся для сплит-систем, работающих, в основном, в течение летнего сезона на охлаждение обслуживаемых помещений и используемых для обогрева только изредка. При регулярной работе кондиционера на обогрев в зимнее время частоту очистки нужно многократно увеличить. Специалисты рекомендуют проводить ее ежемесячно, а для некоторых моделей – не реже 1 раза в 1-2 недели.

Устанавливать интервалы очистки следует не только в зависимости от высоты монтажа наружного блока, но и от окружения. Так, при расположении блоков в непосредственной близости от проезжей части, или в окружении тополей, активно сбрасывающих пух, обслуживание нужно проводить значительно чаще.

Кроме регулярной, может возникнуть необходимость в проведении срочной очистки системы, когда наблюдаются проблемы с ее работой. Признаками такой ситуации являются:

  1. Снижение производительности при работе на охлаждение/обогрев (медленный набор температуры) и повышение потребления электроэнергии.
  2. Появление неприятного запаха плесени при включении кондиционера.
  3. Посторонние шумы, сопровождающие работу агрегатов сплит-системы.
  4. Течь конденсата.

Подготовка кондиционера: «упаковываем» фреон

Итак, прежде всего, необходимо обеспечить сохранность хладагента. Чтобы понять, как это делается, нужно вспомнить устройство сплит-системы. Она представляет собой заполненный фреоном замкнутый контур, который состоит из компрессора, двух условно говоря, камер (испаритель и конденсатор) и связывающих эти элементы фреонопроводов (медные трубки).

Схема устройства сплит-системы

Из конденсатора в испаритель хладагент поступает в жидком виде, поэтому трубка, по которой он течёт, имеет меньший диаметр.

По второму фреонопроводу — из испарителя в компрессор — фреон следует уже в газообразном состоянии, поэтому диаметр этой ветки увеличен.

Чтобы осуществить демонтаж без потери газа, необходимо собрать его в конденсаторе:

  • во время работы кондиционера на охлаждение перекрывают вентиль между конденсатором и тонкой трубкой;
  • когда весь хладагент благодаря работе компрессора «переберётся» в конденсатор, нужно будет закрыть ещё и вентиль между толстой трубкой и компрессором.

Перекрываем хладагент

Важный момент: через какое время следует перекрывать второй вентиль? Правильнее всего отслеживать давление газа по вакуумному манометру. Но для этого придётся одолжить у мастеров специальный инструмент — манометрический коллектор.

Те, у кого такой возможности нет, просто выжидают около минуты: как показывает опыт, за это время бытовой кондиционер обычно успевает закачать в конденсатор почти весь фреон.

Манометры для контроля давления при перекачке фреона

Переходим от теории к практике:

  1. Если вам удалось раздобыть манометрический коллектор, присоедините его к ниппелю (клапан шредера) на штуцере, к которому подсоединён «газовый» фреонопровод. При отсутствии такого инструмента этот пункт просто пропускаем.
  2. Включаем кондиционер и вводим с пульта настройки: работа на охлаждение, режим «турбо», температура — как можно более низкая (допустимый минимум нужно уточнить в паспорте). Так прибор должен отработать 10 мин.
  3. На внешнем блоке найдите вентиль, к штуцеру которого подключён жидкостный фреонопровод (напомним, что он является тонким). Под защитным колпачком, который необходимо снять, обнаружатся шлицы под шестигранник. Вставив ключ, вентиль необходимо закрыть.
  4. Теперь следует наблюдать за манометром либо, если его нет, за часами. В первом случае ожидаем, когда прибор покажет наличие вакуума; во втором — засекаем 1 минуту.
  5. Далее нужно произвести снятие защитного колпачка со второго вентиля на наружном блоке, к которому подсоединена толстая «газовая» магистраль, и также закрыть его при помощи шестигранника. Кондиционер после этого сразу же выключаем. Защитные колпачки возвращаем на свои места.

Всё, теперь фреон в ловушке и систему можно смело разбирать и демонтировать.

Заправка фреона в систему

В нормальных условиях работы хладагент повторно заправляют не ранее, чем через 18 месяцев после покупки. Это связано с естественным свойством фреона испаряться. Испарение происходит в местах соединения трубопровода или через микротрещины в материале.

Емкость с хладагентом должна находиться в одном положении от начала работ и до их окончания. Поэтому необходимо выбирать устойчивое положение емкости и оптимальную длину шлангов

Но, необходимость в дозаправке системы может возникнуть и раньше. К этому могут привести следующие события:

  • механические повреждения трубопровода;
  • заводской брак – выход из строя автоматики на производстве;
  • нестандартная установка сплит системы – увеличение длины коммуникационных трубок;
  • проведение ремонта системы без последующей дозаправки – например, замена компрессора.

Это причины, по которым может наблюдаться недостаток фреона в системе. Стоит отметить и тот факт, что хладагент будет испаряться даже из той техники, которая ни разу не подключалась к сети

Поэтому нужно учитывать эту особенность и обращать внимание на дату производства техники

В среднем, объем фреона в системе сокращается на 8% в год. Значительный недостаток хладагента может привести к непоправимым последствиям: заклиниванию компрессора и его полной поломке. Поэтому рекомендуется проверять уровень фреона раз в полтора года и после каждого ремонта.

Этап №1 – подготовительные работы

Нужно изучить техническую документацию своей сплит-системы. Это необходимо для того, чтобы определить, какой вид фреона заправлен в оборудование и какое оптимальное давление газа в системе.

Далее, исходя из полученной информации, нужно купить баллон с хладагентом. Наиболее часто используются марки фреона R410A и R407C.

Первым видом вещества можно дозаправить систему, не выкачивая остатки фреона. Вторым видом вещества заправить сплит-систему можно только после полного удаления остатков фреона из трубопроводов и компрессора.

Лучше всего обзавестись профессиональным инструментом для контроля объема хладагента в системе. Это позволит избежать ситуаций недозаправки или перезаправки фреона в технике

Для работы понадобится следующее:

  • фреон нужной марки;
  • манометр, который будет подсоединяться к баллону и сплит-системе;
  • гаечный ключ нужного размера.

Существует несколько методов заправки сплит-системы фреоном. Наиболее практичным для самостоятельного осуществления в домашних условиях является метод контроля давления в системе. Чаще всего его используют и профессионалы.

Для замены хладагента понадобится свободный доступ к наружному блоку. На нем расположены два выхода для замены фреона. Через них выкачивается и закачивается газ.

Этап №2 – замена фреона

Порядок выполнения работ по замене хладагента можно разделить на следующие этапы:

  1. Включение сплит-системы в режим максимального охлаждения.
  2. Подключение манометра к наружному блоку.
  3. Удаление остатков газа из системы – если это необходимо.
  4. Выставление температуры охлаждения на среднее положение.
  5. Порционная подача газа в систему, со сверкой показаний на манометре с заводскими показателями давления.
  6. Прекращение подачи фреона в момент, когда давление нормализовалось.
  7. Отсоединение шланга и манометра от коллектора.
  8. Закручивание выводов для дозаправки.
  9. Проверка работы климатической техники.

Если всё сделано верно, то оборудование не будет нуждаться в повторной процедуре еще минимум полтора года.

В ряде случаев некоторые владельцы сплит-систем прибегают к демонтажу наружного блока. Это позволяет не только заправить систему фреоном, но и произвести полноценное обслуживание техники в помещении

Если возникает потребность в дозаправке слишком часто, то это свидетельствует об утечке хладагента из системы. Как это устранить будет рассказано далее.

Поиск причины поломки

Перед тем, как начать ремонт, необходимо выяснить, в чем причина неполадки.

Предварительно это можно понять без разборки самого аппарата.

Основные неисправности электроводонагревателей — это:

  • аппарат не включается;
  • срабатывает защита от короткого замыкания (УЗО);
  • водонагреватель не греет воду, либо не соблюдает норму нагрева;
  • потек бойлер.

Если появилась течь, необходимо выяснить в каком месте течет. Если это потекла прокладка ТЭНа, то такой дефект легко устраним. Нужно просто ее заменить на новую, тем более, что стоят они копейки.

Предварительно понять, что вышел из строя именно нагревательный элемент можно по таким косвенным признакам:

  • срабатывает защитная автоматика;
  • выбивает автомат на счетчике;
  • нагрева воды не происходит, либо аппарат плохо греет;
  • шипение водонагревателя и выход воды мутной консистенции с неприятным запахом.

При таких симптомах наибольшая вероятность выхода нагревательного элемента из строя. Это можно определить и по внешнему виду самого ТЭНа – повреждена оболочка.

Иногда ТЭНы перегорают и без видимого повреждения оболочки, тогда это можно определить с помощью тестера.

Если на клеммах омметр показывает бесконечность, значит обрыв нихромовой спирали.

Если же ноль, значит где-то есть короткое замыкание. В любом случае такому элементу нужна замена.

В ряде случаев ТЭН выходит из строя по следующим причинам:

  • ТЭН отработал свой срок;
  • агрегат был включен без воды;
  • водонагреватель находился длительное время в выключенном состоянии, но вода не была слита;
  • резкие перепады напряжения в сети.

В любом случае ТЭН нужно менять. Конечно проще всего воспользоваться услугами мастера, но сменить ТЭН вполне возможно и самостоятельно. Необходимо предупредить, что ремонт нужно делать в определенной последовательности, чтобы не было путаницы. Это является важным залогом успешного ремонта.

Снимаем дренажную ванну

Добираемся до дренажной ванночки, в которую собирается конденсат.

Ванночка помимо шурупов держится на защелках и подсоединена к сливной трубке.

Сливная трубка сидит довольно плотно. После отстегивания защелок демонтируете и ее.

Ошибка №14
Помимо мойки ванночки не забудьте продуть и пролить водой трубку.

Там иногда собираются такие сопли, что могут дать фору любой грязи. А еще бывает со стороны улицы в ней селятся осы и внутренний блок начинает течь.

Если слив забит, и вода не уходит, его можно почистить тросиком или каким-либо жидким средством для удаления засоров.

Ошибка №15
Внимание – в большинстве новых моделей (Gree, Toshiba, Mitsubishi и др.) дренажная ванночка не съемная и идет в монолите корпуса!

Ее придется мыть непосредственно внутри кондиционера, либо демонтировать конструкцию совместно с беличьим колесом и двигателем, оставляя на стене только испаритель, подвязанный на веревочках.

Ошибка №16
При демонтаже будьте осторожны, у кондеев сзади есть пластмассовая планка, которая фиксирует трубки к корпусу.

Без ее извлечения вы не отстегнете корпус от испарителя.

Многие опытные монтажники изначально снимают эту планку еще на этапе установки блока на стену, дабы в последствии было меньше проблем с обслуживанием.

А вообще такую работу (полный демонтаж со стены) лучше уже доверить профессионалам.

Общая информация

Существует множество разновидностей охладителей: моноблоки, сплит системы, канальные, кассетные и прочие.

Демонтаж моноблока не займет много времени и не потребует дополнительных специфических знаний, поскольку в этом типе кондиционера все компоненты (в том числе фреон ) находятся в едином корпусе. Для полного демонтажа достаточно отсоединить воздуховод и просто перенести аппарат в нужное место.

Демонтаж кассетного кондиционера (или иных типов т.н. офисных кондиционеров) потребует от вас определённого профессионализма. Подобные работы лучше доверить мастеру с опытом. К тому же, подобные аппараты редко встречаются в квартирах и вряд ли в вашем доме установлен именно такой кондиционер.

А вот о сплит системах мы как раз и поговорим в этой статье. Сплит — самый распространенный тип бытового кондиционера. Он устанавливается во многих квартирах.

Разборка внутреннего блока настенного кондиционера

Начинают разбирать кондиционер со снятия лицевой пластиковой панели, которая может крепиться с помощью клипсовых элементов (LG) или же болтов (Toshiba), в зависимости от производителя. В первом случае нужно воспользоваться прямой отверткой и поддеть клипсы, расположенные сверху и снизу, а во втором – использовать соответствующий инструмент. Следующий шаг – это снятие сетчатого фильтра (грубой очистки) и пластиковых жалюзи из внутреннего блока, которые просто вынимаются из соответствующих пазов.

Сетчатый фильтр, который нуждается в чистке

Далее следует аккуратно демонтировать дренажную систему внутреннего блока кондиционера, которая обычно выполняется в виде лотка. В некоторых моделях он может быть выполнен воедино с корпусом и сниматься только с ним. Перед его съемом следует заранее подготовить емкость или тару, чтобы удалить конденсационное образование. Чтобы отсоединить лоток в моделях LG требуется открутить один болт и отщелкнуть клипсы, расположенные в нижней части.

Дренажный лоток (с правой стороны отсоединяется от электродвигателя жалюзи)

Варианты снятия вентилятора/крыльчатки

Далее требуется снять вентилятор внутреннего блока СПЛИТ системы, выполненный в виде вала

Здесь потребуется очень аккуратная и ответственная работа, поскольку важно не повредить внутренние узлы и компоненты кондиционера

Извлечение сетчатого фильтра

Существует два способа вытащить вал:

  1. Упрощенный вариант, при котором не потребуется выполнять операции с электромотором и блоком управления (вал вытаскивается снизу). Обычно именно его выбирают при выполнении работы своими руками, что требует меньше времени и усилий. Здесь последовательность операций следующая:

Откручиваем болты/винты и освобождаем радиатор с левой стороны от главного основного корпуса СПЛИТ системы Аккуратно ослабляем крепление справа, где потребуется осторожно выкрутить винт на самом валу (как правило, он затянут весьма крепко, так что действовать нужно осторожно и медленно, чтобы не скрутить головку элемента крепежа)

Аккуратно извлекаем из корпуса валовый компонент, причем из-под низа, следя за тем, чтобы не повредить лопасти (придерживая винт отверткой)

  1. Более сложный вариант, когда вал демонтируется с правой стороны, для чего извлекается блок управления и электрический мотор. Для выполнения операции действуем следующим образом:

Отсоединяем проводку и датчики электронного типа от блока управления, отщелкиваем клипсы крепления (в некоторых моделях выкручиваем винты крепления) и аккуратно извлекаем блок Откручиваем элементы крепления электромотора, отсоединяем вал от кожуха Очень аккуратно и осторожно, медленными движениями отсоединяем вал от мотора, а также отгибаем радиаторные трубки

При выполнении работы важно запомнить все манипуляции, чтобы все правильно собрать после выполнения сервисного обслуживания СПЛИТ установки

Что требует очистки?

После выполнения данных манипуляций можно приступать к чистке внутренних компонентов, причем здесь в обязательном порядке удаляют грязевые отложения с ротора и испарителя, используя для этого антибактериальные составы (активную пену), чистую воду и пар (парогенераторный инструмент). От грязи также очищают приемную ванну конденсата, после чего все части тщательно высушиваются. Помимо этого будет не лишним смазать все подвижные части силиконовой смазкой, что продлит их службу.

Чтобы выполнить разборку внутреннего блока кондиционера необходимо запастись терпением, действовать аккуратно и не торопясь

Всегда важно помнить, что СПЛИТ система имеет сложное устройство, где все внутренние компоненты располагаются друг к другу очень близко. Данная инструкция дает последовательность действий, которые выполняются вне зависимости от конструкционных особенностей настенной климатической техники. Антибактериальная обработка и чистка действующей сплит-системы должна выполняться ежегодно

Уточним: речь о внутренних модулях, эксплуатирующихся у вас дома, а офисные агрегаты надо мыть еще чаще. Обслуживание внешнего блока производится по мере загрязнения, но не реже 1 раза в 2 года. Давайте же разберемся, как можно почистить домашний кондиционер без вызова сервисного мастера, то бишь, своими руками

Антибактериальная обработка и чистка действующей сплит-системы должна выполняться ежегодно. Уточним: речь о внутренних модулях, эксплуатирующихся у вас дома, а офисные агрегаты надо мыть еще чаще. Обслуживание внешнего блока производится по мере загрязнения, но не реже 1 раза в 2 года. Давайте же разберемся, как можно почистить домашний кондиционер без вызова сервисного мастера, то бишь, своими руками.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
