Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи

Конструкция русской печи с лежанкой

Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.

Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.

Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.

Кухонная плита с духовкой и водогрейной коробкой

Для кладки кухонной плиты с духовкой и водогрейной коробкой размером 1290×640 мм необходимы те же материалы, что и для предыдущей плиты. Дополнительно следует приобрести водогрейную коробку размером 510x280x120 мм.

На рисунке ниже приведены общий вид, горизонтальный разрез по А—А и вертикальный разрез по Б—Б плиты.

Кухонная плита с духовкой и водогрейной коробкой: а — общий вид; б — разрезы. Определения: 1 — топливник; 2 — чугунная плита; 3 — духовка; 4 — водогрейная коробка; 5 — дымовая задвижка; 6 — зольниковая камера; 7 — обвязка из угловой стали

Кухонную плиту с духовкой и водогрейной коробкой кладут в том же порядке, что и кухонную плиту с духовкой. Разница только в том, что после кладки третьего ряда вместо перегородки кирпичом на ребро между духовкой и вертикальным каналом устанавливают водогрейную коробку в футляре. Высота водогрейной коробки должна соответствовать высоте четырех рядов кирпичной кладки плашмя. В остальном кладка полностью похожа на кладку кухонной плиты с духовкой.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

• подпечья, используемого для сушки дров, его делают не всегда;
• холодной печурки для хранения кухонной утвари, ее также может не быть;
• шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
• пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
• горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
• щеки – передней стенки горнила;
• устья печи – отверстия между щеками;
• перетрубья – ниши, над которой начинается дымоотводящая труба;
• вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
• лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

• Пара разноразмерных мастерков из нержавеющей стали.
• Расшивка для швов, если планируется такой вид отделки.
• Молоток-кирка каменщика.
• Резиновая киянка.
• Угловая шлифмашина (болгарка) с отрезным кругом.
• Электрическая дрель с набором свёрл.
• Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
• Ножницы для работы по металлу.
• Ёмкости для смешивания раствора.
• Сетка для просеивания глины и песка.
• Рулетка.
• Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

• Кирпич красный (марка не ниже М-150) – 1900 шт.
• Песок — 300 кг.
• Глина (как можно более жирная) – 250 кг.
• Картон базальтовый или другой негорючий уплотнитель.
• Рубероид для влагоизоляции фундамента.
• Варочная панель двухконфорочная размерами 400х700 мм.
• Топочные дверцы размерами 250х210 мм и 250х180 мм.
• Колосниковая решётка 200х280 мм — 2 шт.
• Колосниковая решётка 250х380 мм.
• Дымовая задвижка 180х260 мм.
• Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
• Поддувальная дверца — 250х150 мм.
• Заслонка горнила — 380х450 мм.
• Бак водогрейный 120х280х500 мм.
• Уголок стальной с полкой 60 мм — 1.5 м.
• Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Виды уличных русских печей. Схема конструкции

При выборе своего проекта продумайте, какие функции должна выполнять конструкция: жарить, парить, варить, коптить. В соответствии с этим и делайте выбор уличной русской печи:

• с мангалом;
• с барбекю;
• с местом для казана;
• только с варочной плитой;
• с коптильней;
• с лежанкой.

Схема печи бывает как самой простой, так и максимально сложной, она может предусматривать традиционные для русской печки элементы:

• место для просушки дров — подпечье;
• место для хранения посуды и другой утвари — печурку;
• место для горячих горшков, вынутых из печи — шесток;
• камеру под шестком — перетрубье;
• поверхность в камере для приготовления пищи, куда ставят варочную посуду — под;
• саму камеру — горнило;
• перекрытие дымохода для сохранения тепла — вьюшку;
• окошко, ведущее в дымоход — душник;
• регулятор тяги — заслонку.

Фото 1. Схема устройства обыкновенной русской дровяной печи, указаны все основные элементы конструкции.

Возможна и конструкция с лежанкой, но в уличном варианте она не очень уместна или служит для других целей.

Важно! Схема и чертежи печи должны включать все, что вы планируете соорудить

Обычная русская печка для улицы

Самая простая уличная печь состоит из каркаса, одно- или двухкомфорочной плиты, туннельной топки, которая дымовым зубом делится на пламенную и дымовую камеры. Схема такой кладки сравнительно проста и не требует особых знаний и применения технологий. Она подходит именно для уличного варианта, так как:

• благодаря дымовому зубу нет зависимости от силы и направления ветра;
• приготовление пищи становится возможным при любой температуре;
• можно готовить даже на самом некачественном топливе.

Варочная поверхность может варьироваться от одного до двух кв. м и более — в зависимости от выбранной схемы. Высота горнила по типовому варианту может быть 70 см.

Мини-печь в русском стиле имеет размеры 100 см на 130 см. Но она многофункциональна и позволяет готовить любые блюда, печь хлеб и имеет ряд преимуществ:

• малозатратна в финансовом плане;
• удобна и проста в эксплуатации;
• быстро строится;
• быстро готовит блюда;
• не требует большого количества топлива;
• экологична.

Возвести уличную мини-печь можно за один день.

Совет. Не начинайте возведение мини-печи, если нет чертежа, проекта, разработанного дизайна. Получите квалифицированные консультации специалистов.

Уличное устройство с мангалом

Строение мангала, сделанного своими руками, включает поддон с топливом и решётку с мясом на высоте 10—15 см.

В роли открытого пламени будет выступать раскалённый воздух после протапливания печи. Приготовление продуктов ведется не на открытом огне, а внутри горнила. Топка может находиться как в стороне от вставленных решёток для приготовления мяса, так и под ними. Разные схемы печи с мангалом подразумевают различные варианты строительства. Выбирая проект, ориентируйтесь на ваши кулинарные пристрастия.

Обратите внимание! Мясо, приготовленное в уличной русской печи, имеет больше полезных свойств. В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку

Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку

В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку.

Русская печь в беседку под навесом

Такой проект подразумевает разработку определённого дизайна, который должен гармонично вписаться в общий интерьер участка, хорошо сочетаться с архитектурой дома.

При выборе схемы такой уличной русской печи сразу продумывается беседка, в которой и расположится новое сооружение. Проект должен соответствовать:

• размерам выделенной под строительство площади;
• несгораемым материалам, из которых планируется сооружение как беседки, так и печи;
• другим характеристикам беседки, позволяющим расположить под её сводами конструкцию с топкой и пламенем.

Беседка должна быть вместительной и красивой. При желании её можно спроектировать с закрывающимися окнами или опускающимися жалюзи.

Важно! Перед строительством беседки ознакомьтесь со всеми интересными и современными проектами

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Схема русской печи с варочной плитой

На Руси готовили прямо в печи, оставляя блюда томиться в остывающем горниле порой на много часов. В современных моделях часто встраивается дровяная плита, дающая возможность готовить на открытом огне. Её располагают прямо над дверцами топочной камеры.

Варочную поверхность чаще всего делают из чугуна — это теплоёмкий и долговечный металл, который имеет особенность не отдавать жар непосредственно в окружающее пространство, а удерживать в себе. Это позволяет создать комфортные условия для готовки — вокруг плиты не образуется зоны с перегретым воздухом.

Фото 3. Схема русской печи с лежанкой и плитой из чугуна. Также указаны размеры готового устройства.

Успешное приготовление блюд обеспечат специальные отверстия в плите, дающие открытому пламени прямой доступ к стенкам посуды. Чтобы увеличивать или уменьшать интенсивность нагрева предусмотрены съёмные чугунные круги, изменяющие диаметр конфорки.

Внимание! При всех положительных свойствах чугун — очень хрупкий материал

Если неосторожно облить водой раскалённую варочную поверхность, она растрескается. Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены

Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены.

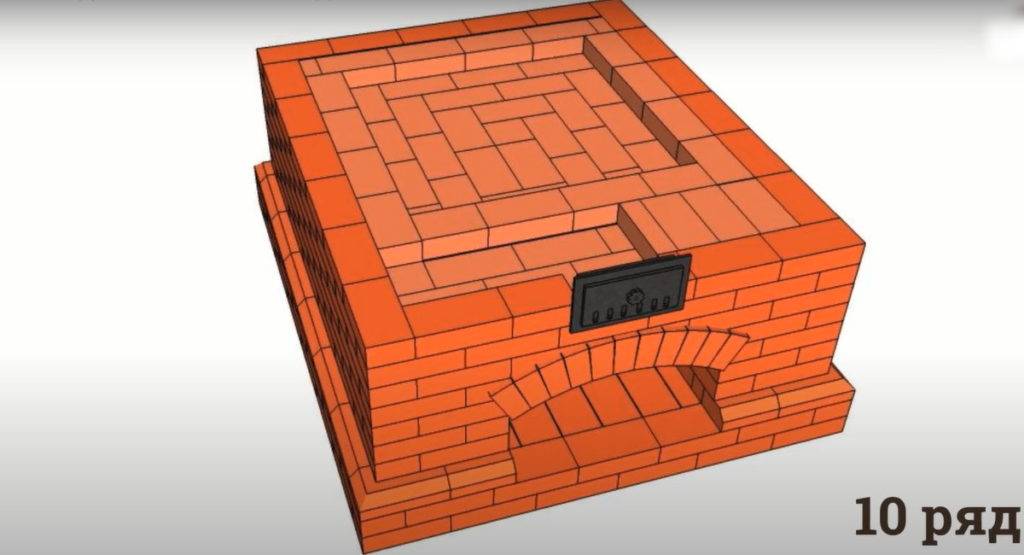

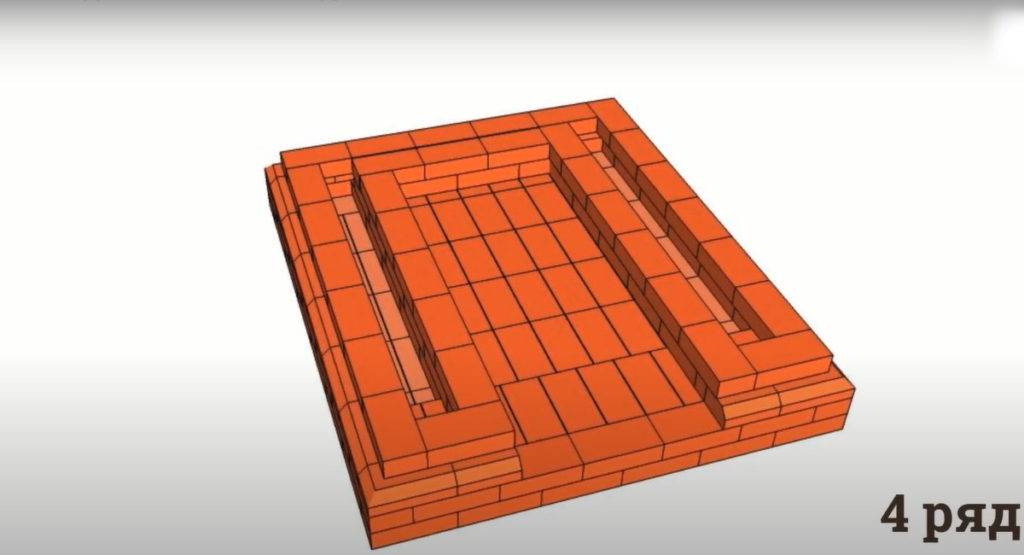

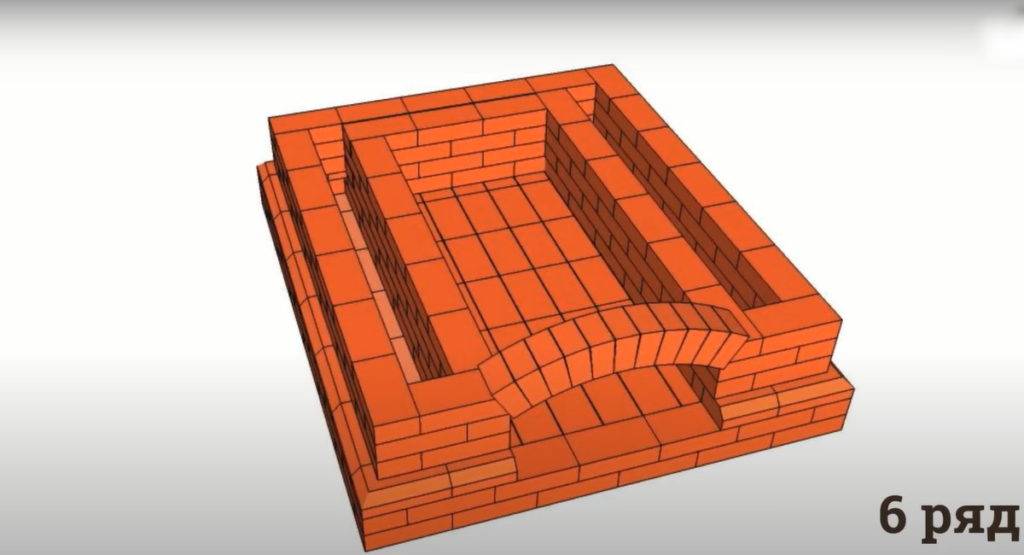

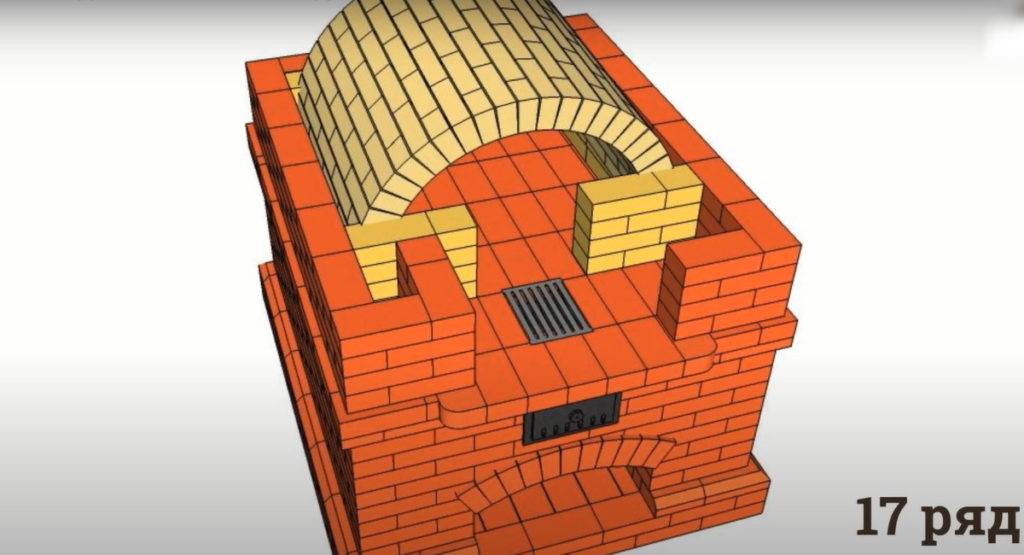

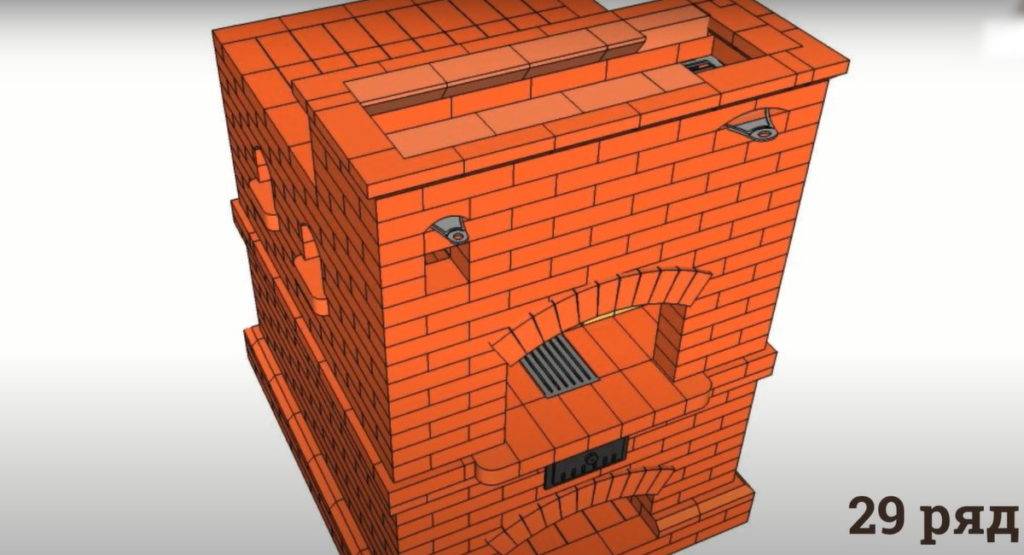

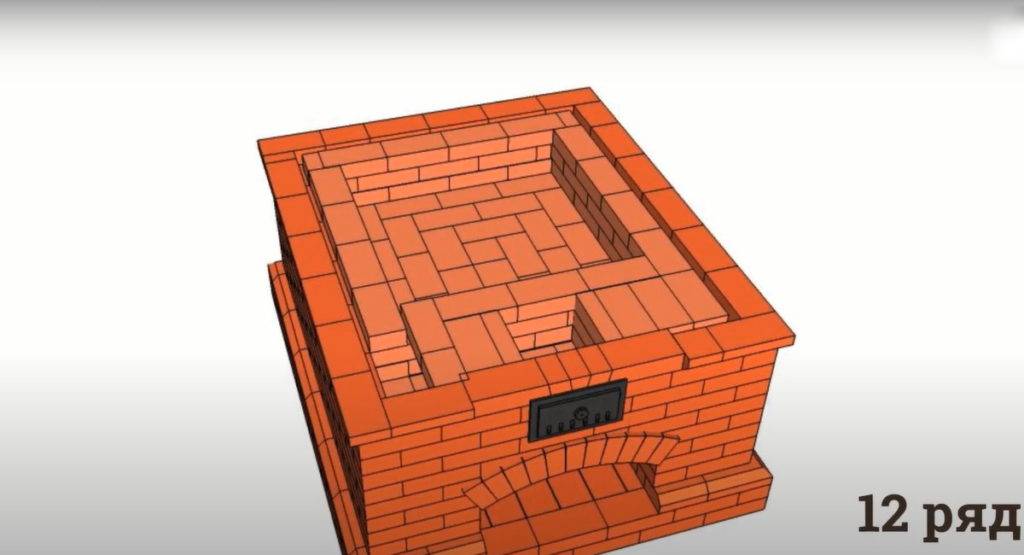

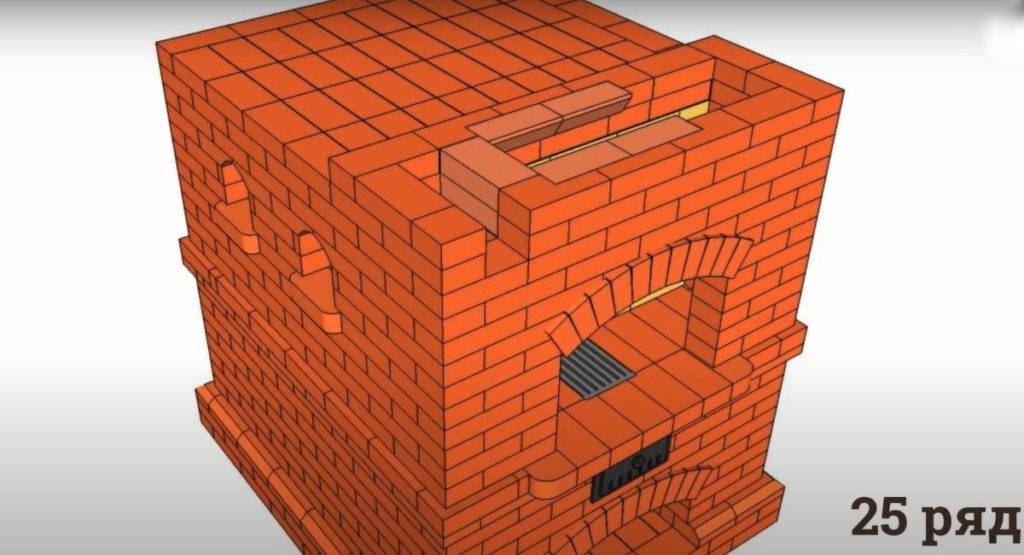

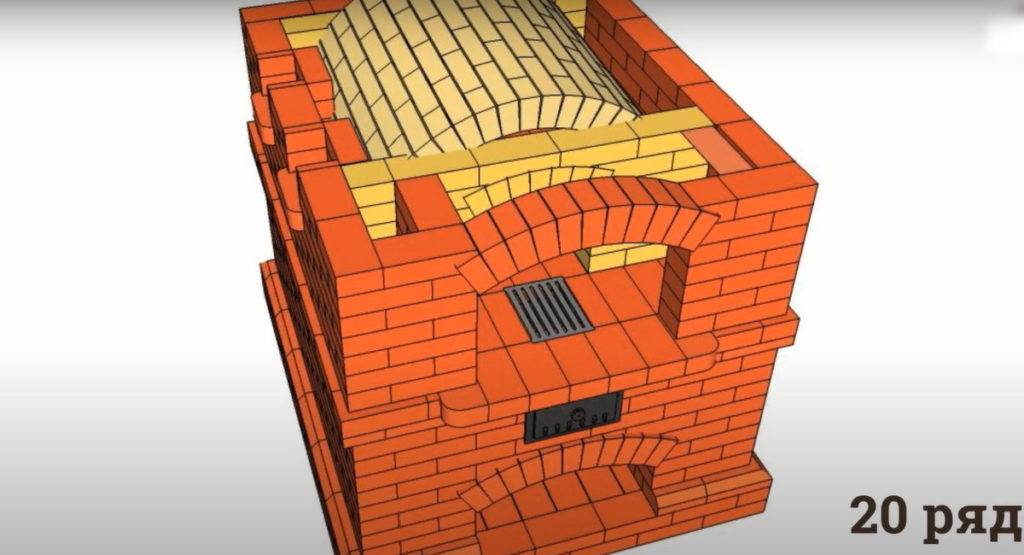

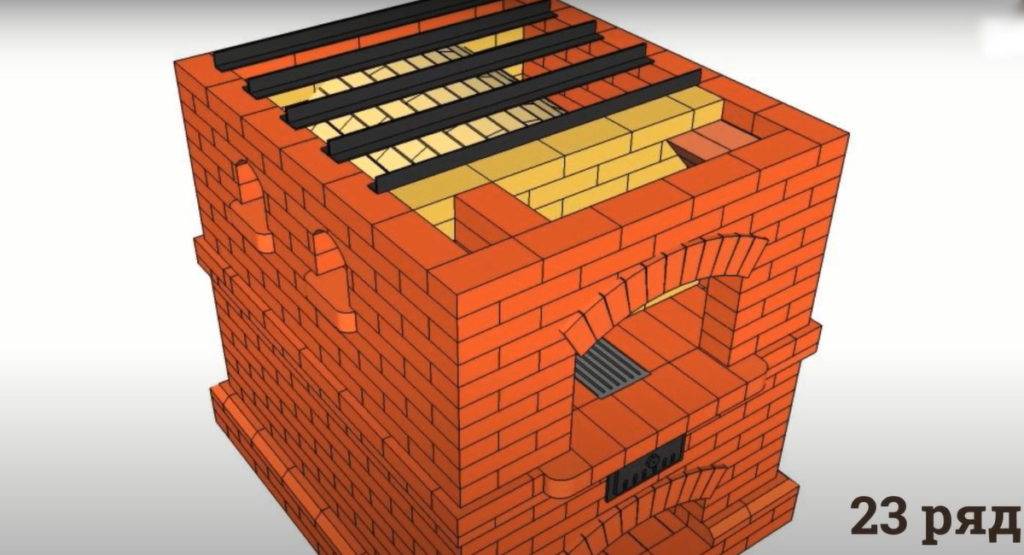

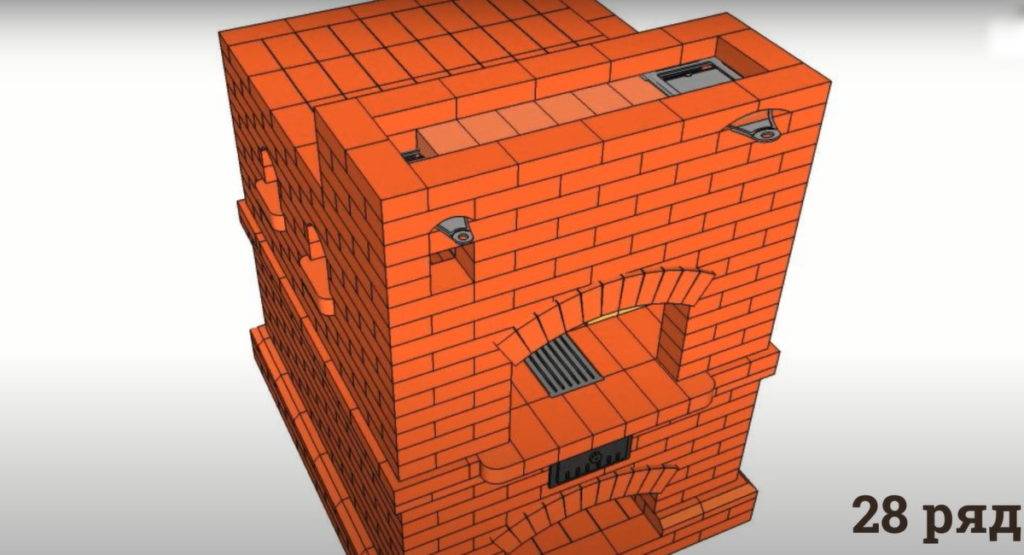

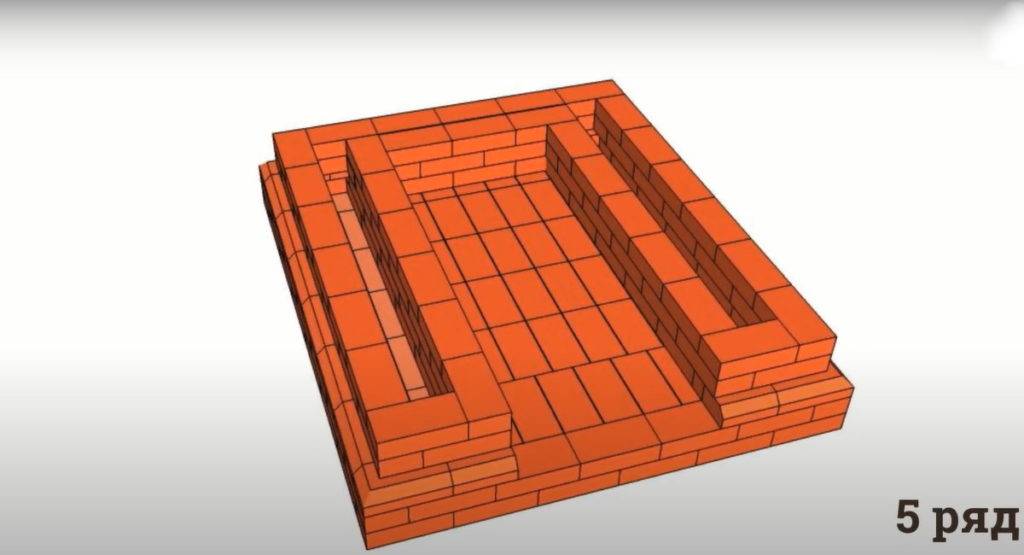

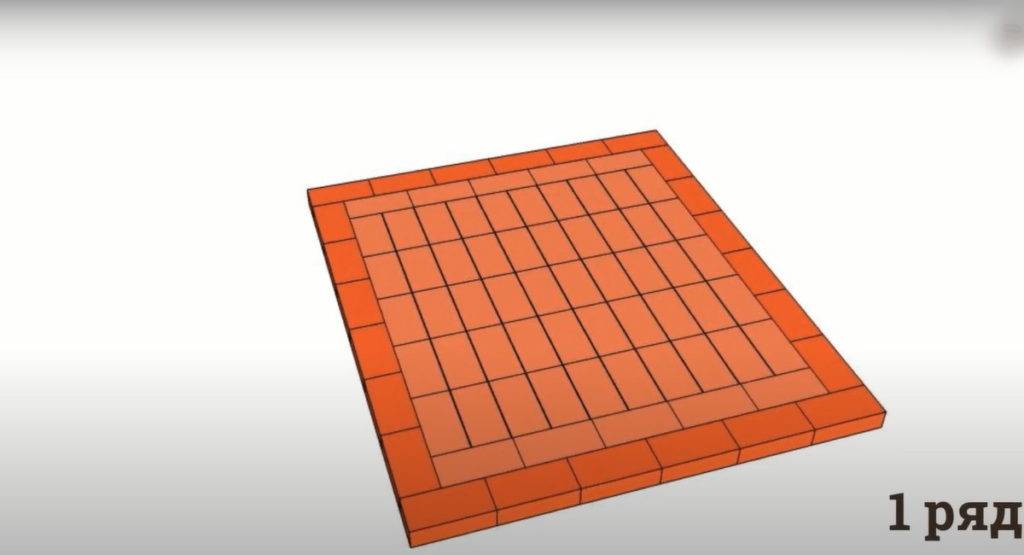

Порядовка русской печи с комментариями

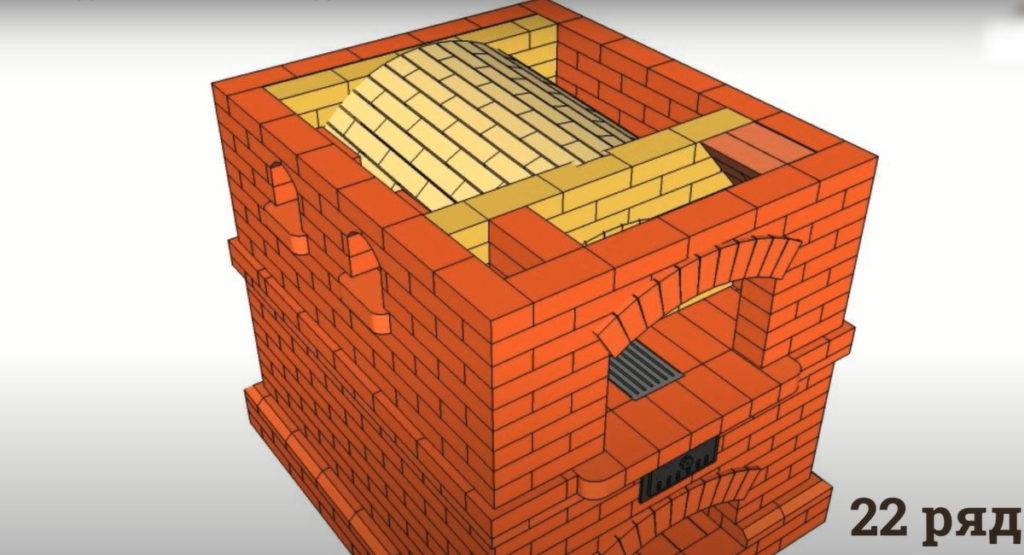

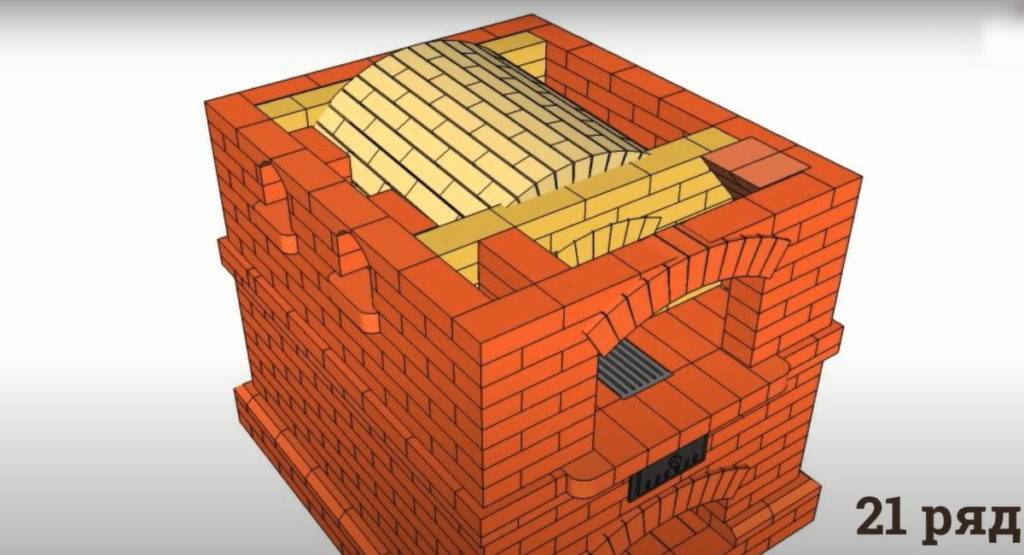

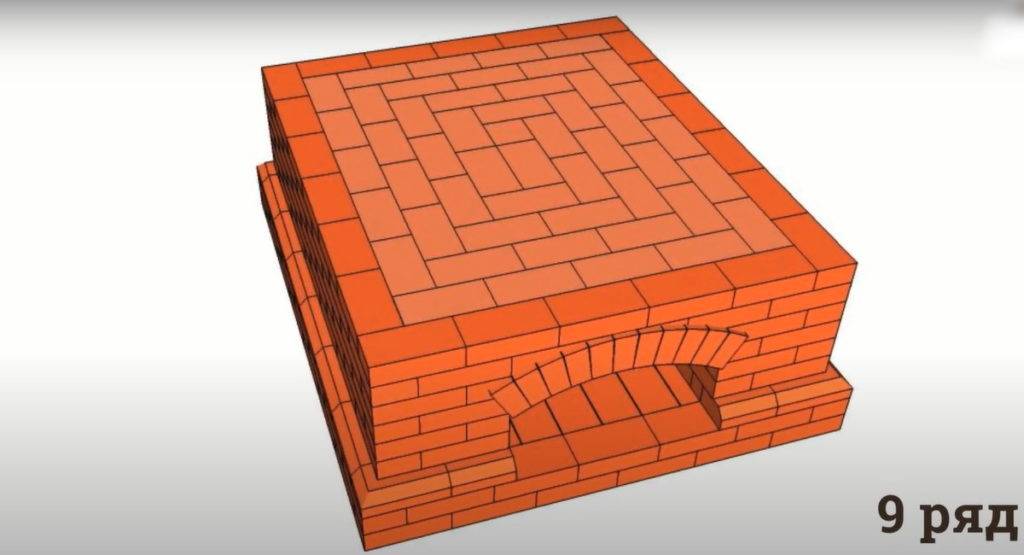

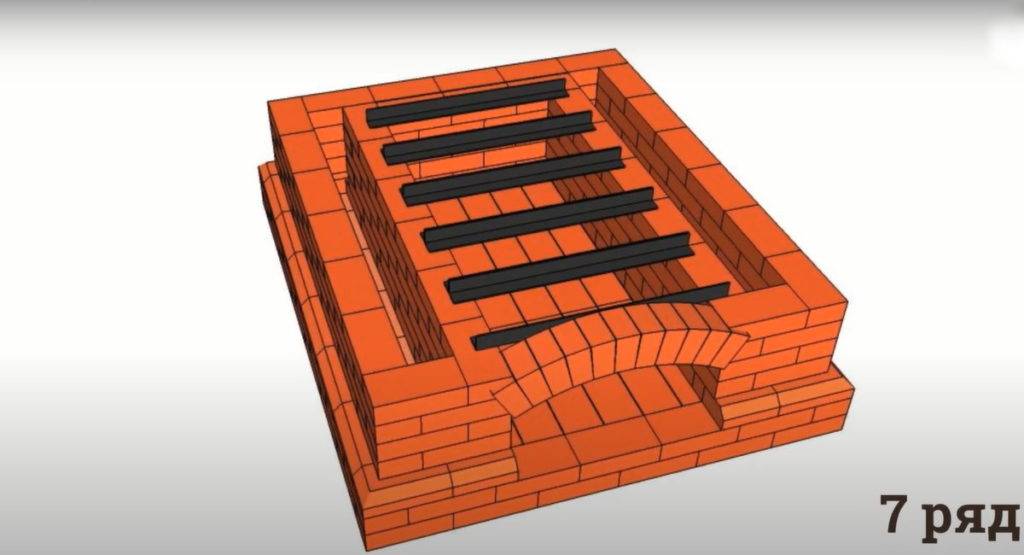

В этой главе рассмотрена русская печь близкая к классической. Ниже быстрый гиф-обзор по рядам:

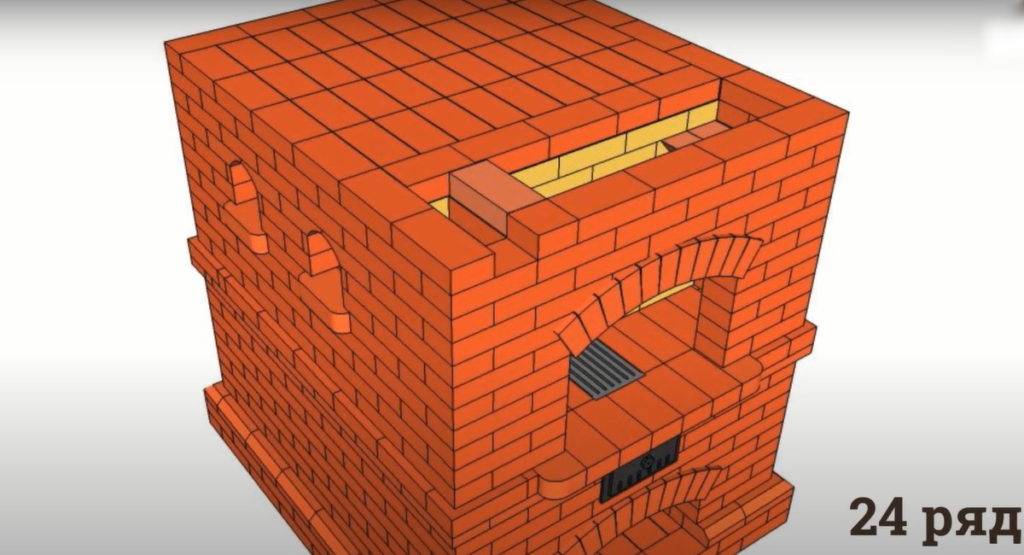

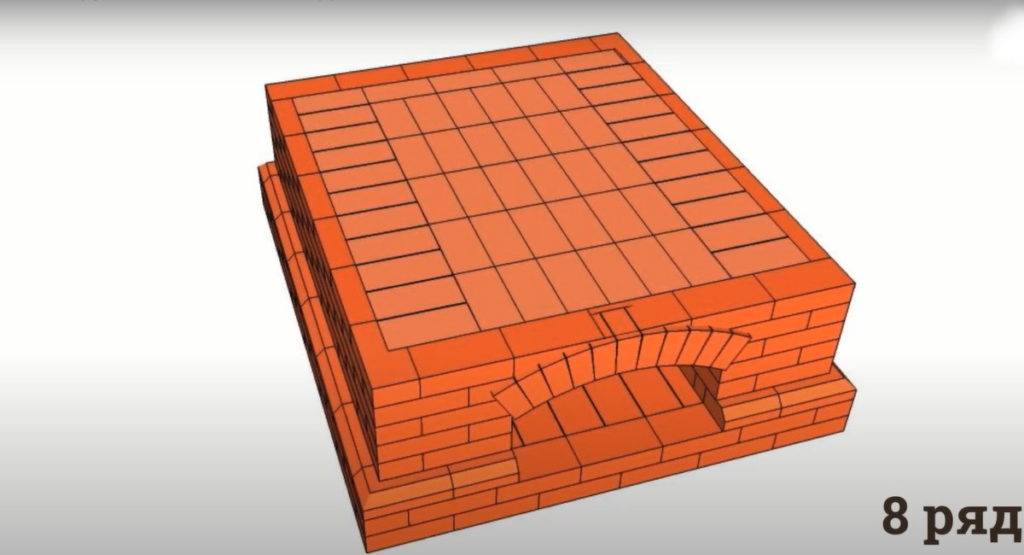

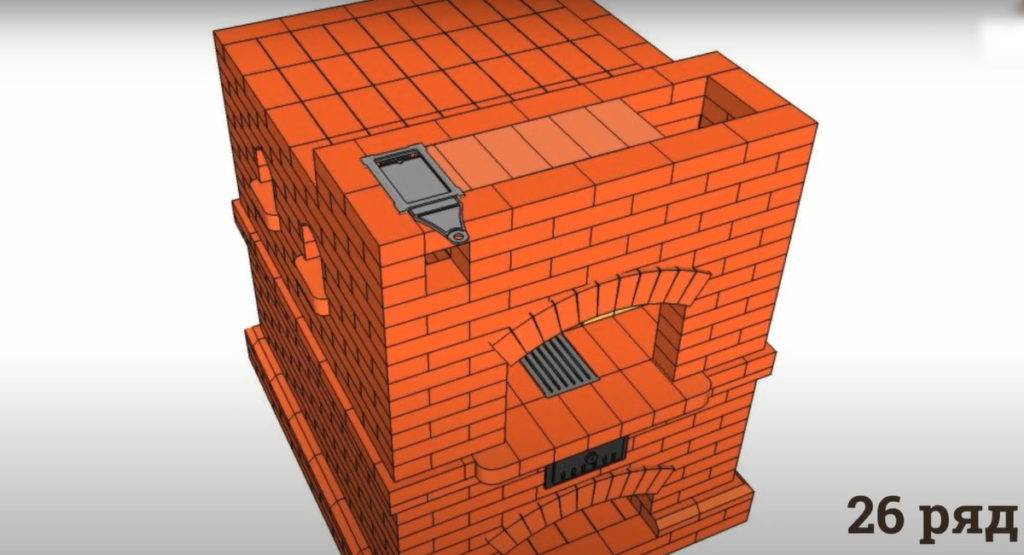

Кладка по порядовке

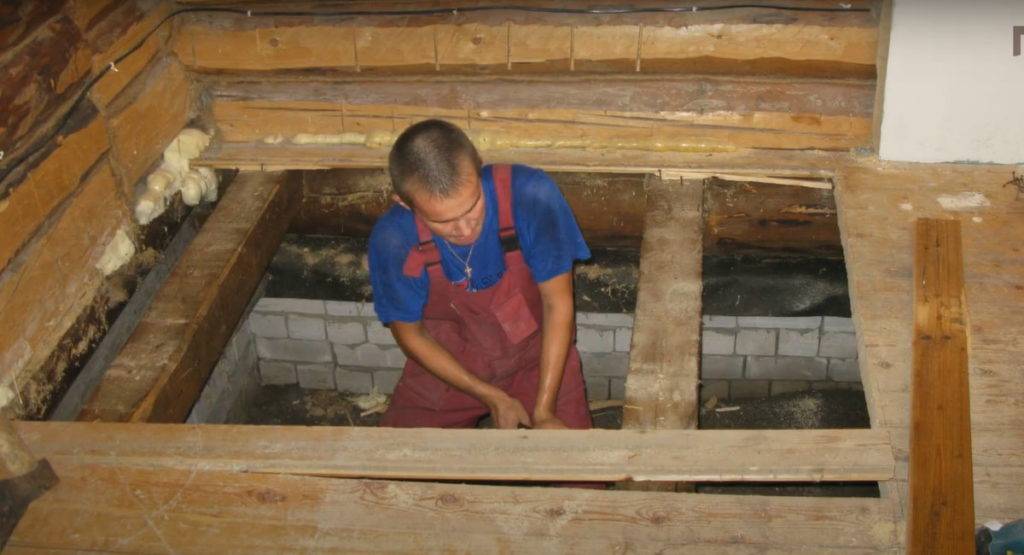

Подготовка фундамента к заливке.

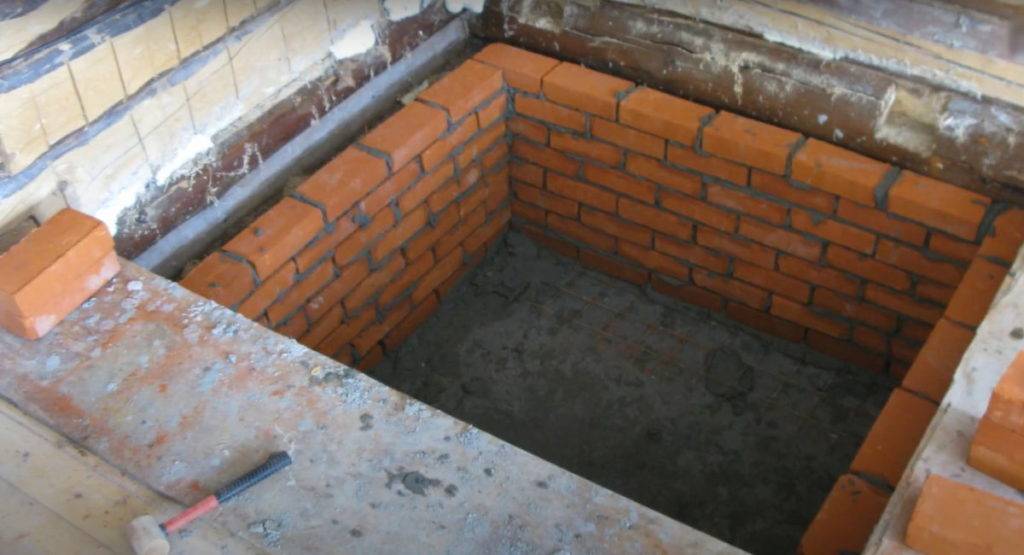

Опалубка фундамента из красного кирпича.

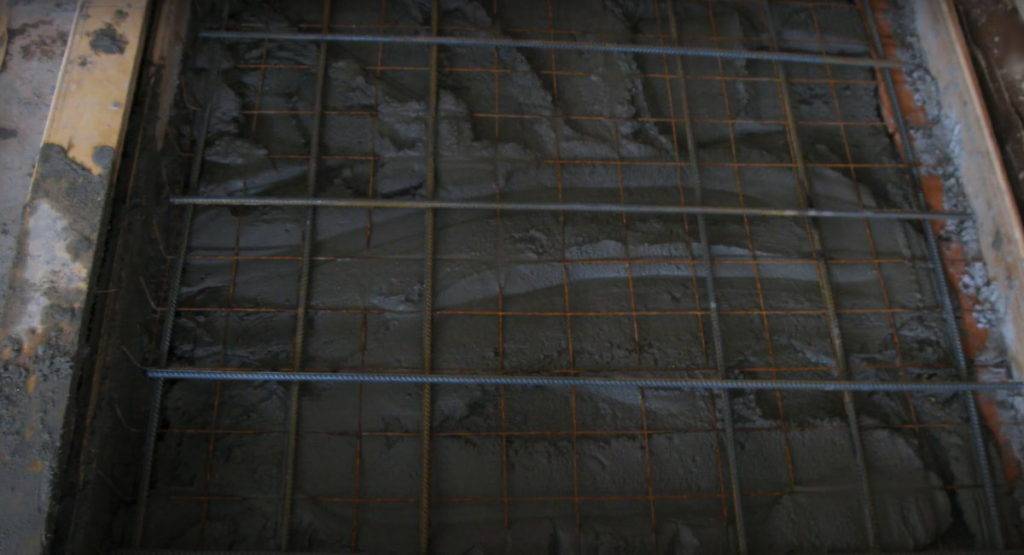

Заливка с армированием.

Противопожарная разделка, зашьётся стекломагниевым листом.

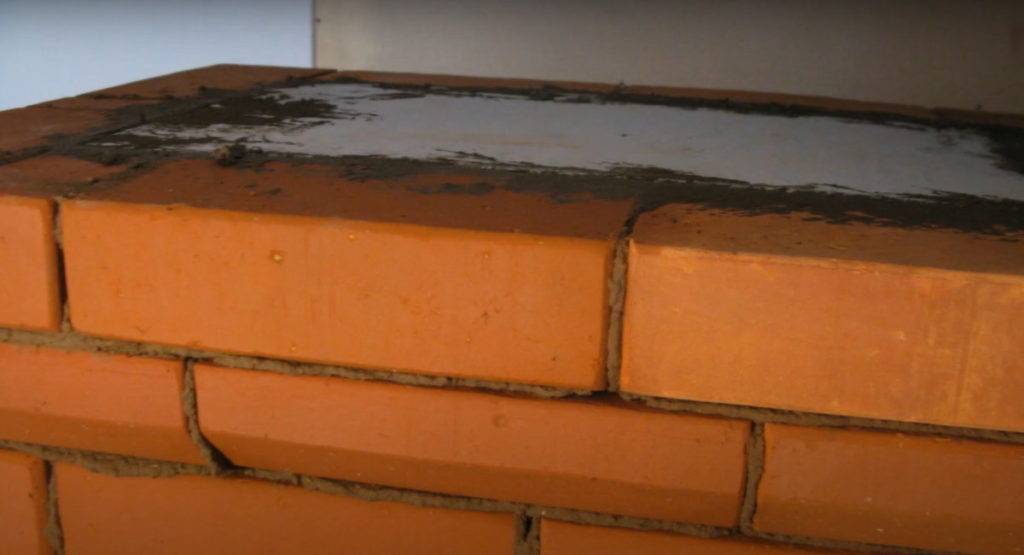

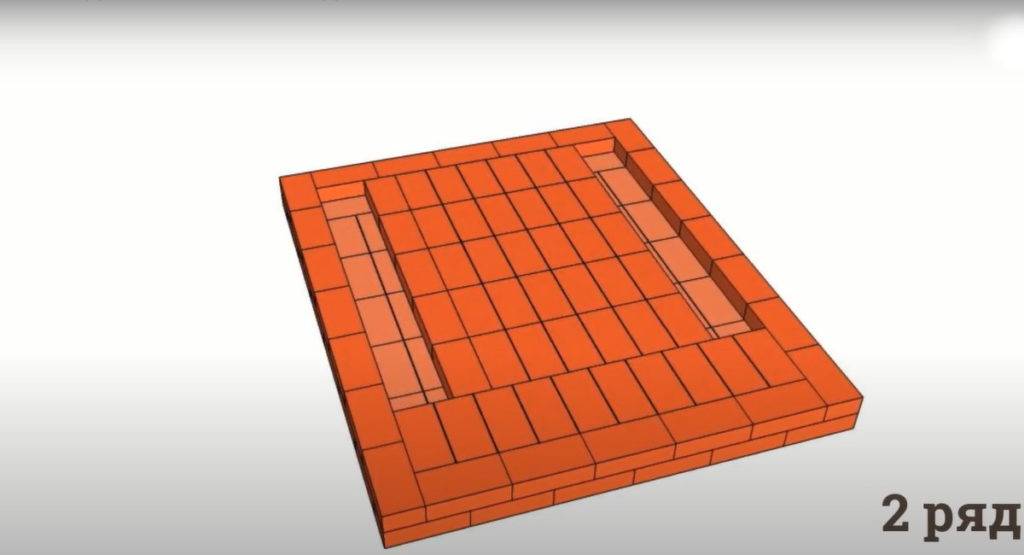

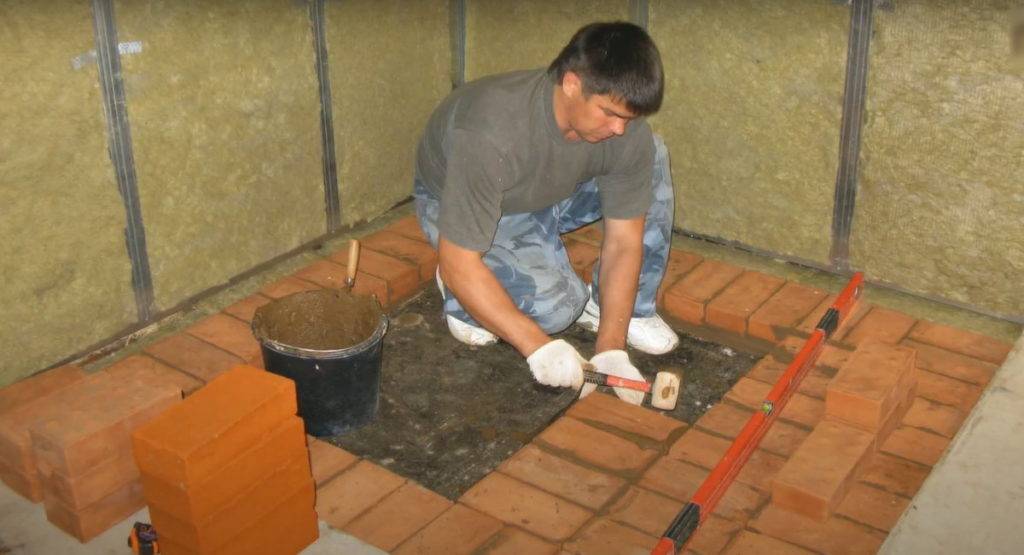

До отметки чистого пола делаем два ряда по рубероиду.

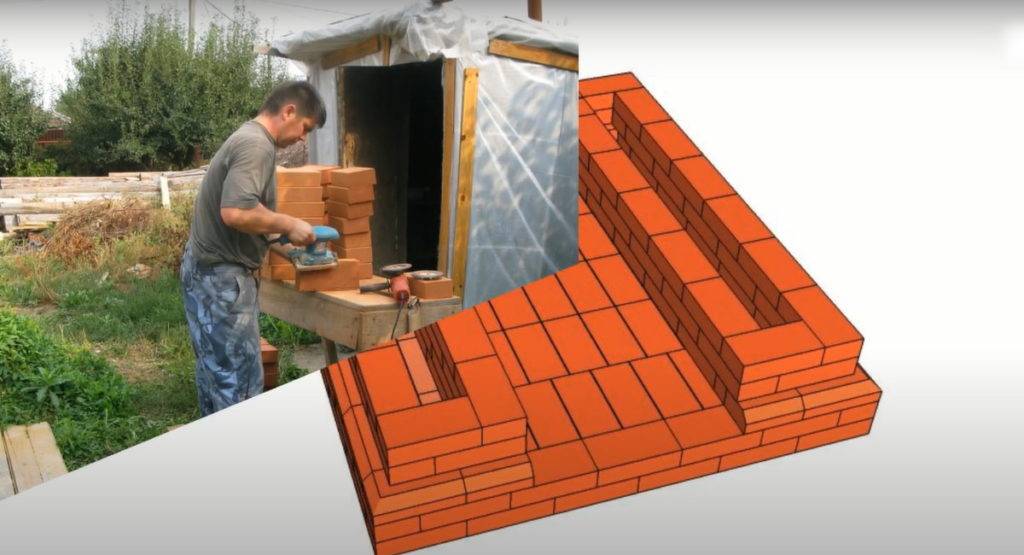

Снятие фасок у кирпича.

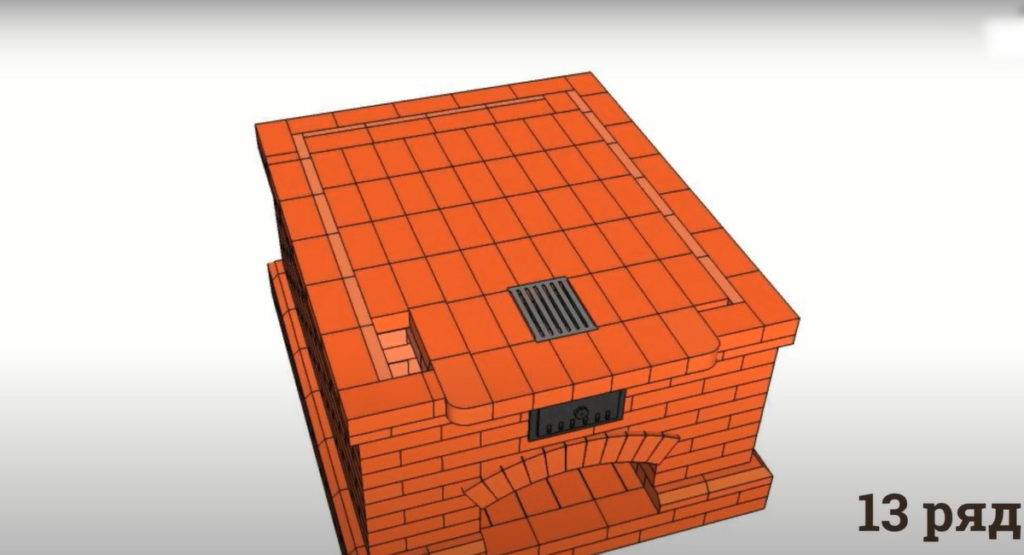

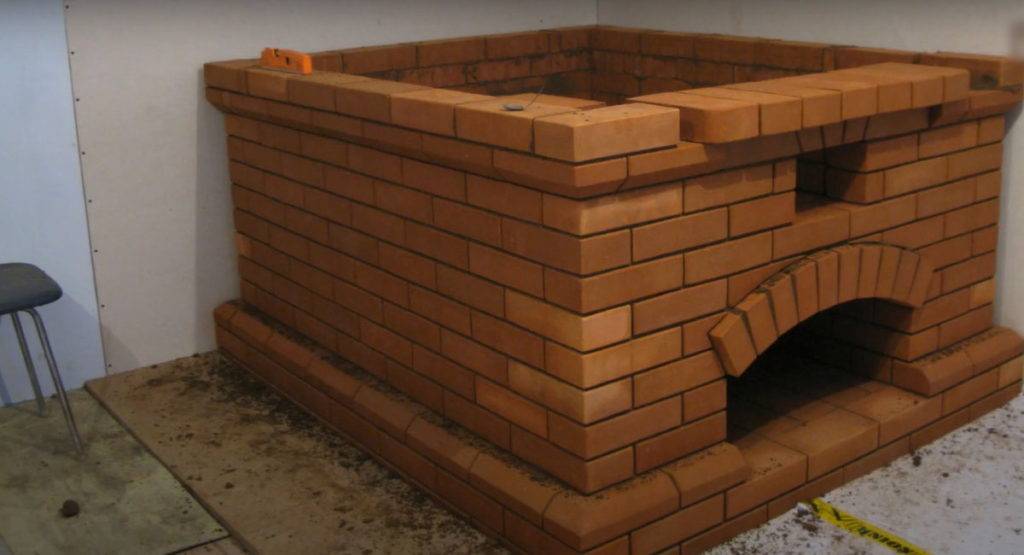

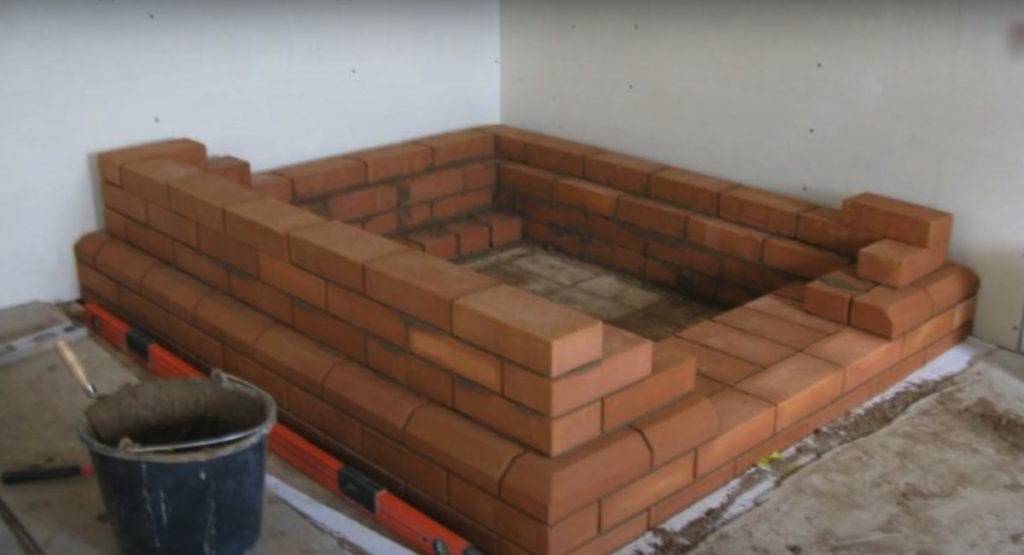

Формирование подпечья.

Ниша, чтобы располагать ухваты и кухонную утварь.

Загнетка под угли.

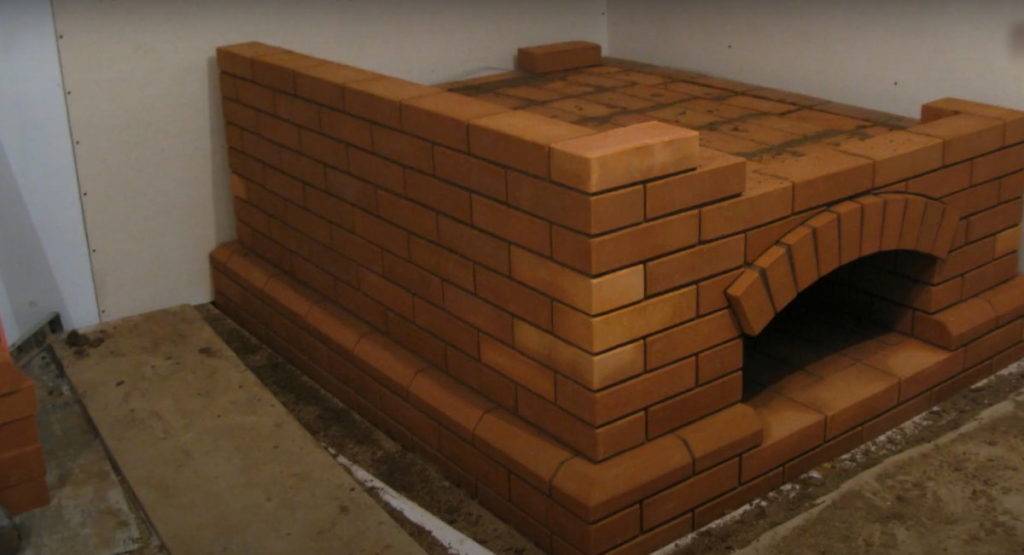

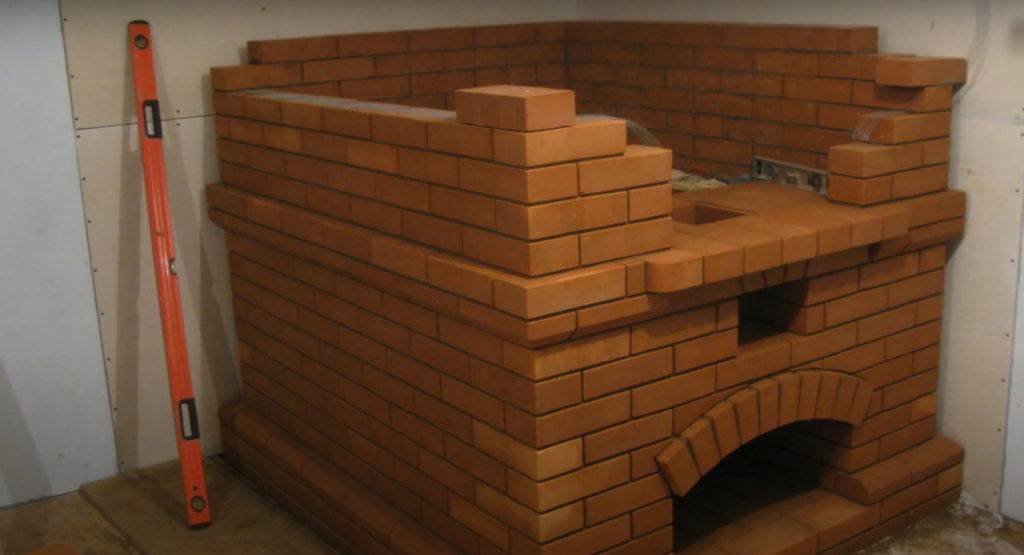

Наружные стенки горнила.

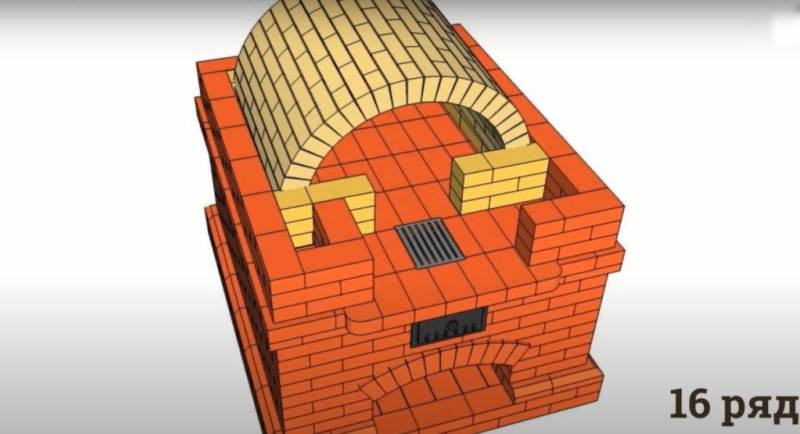

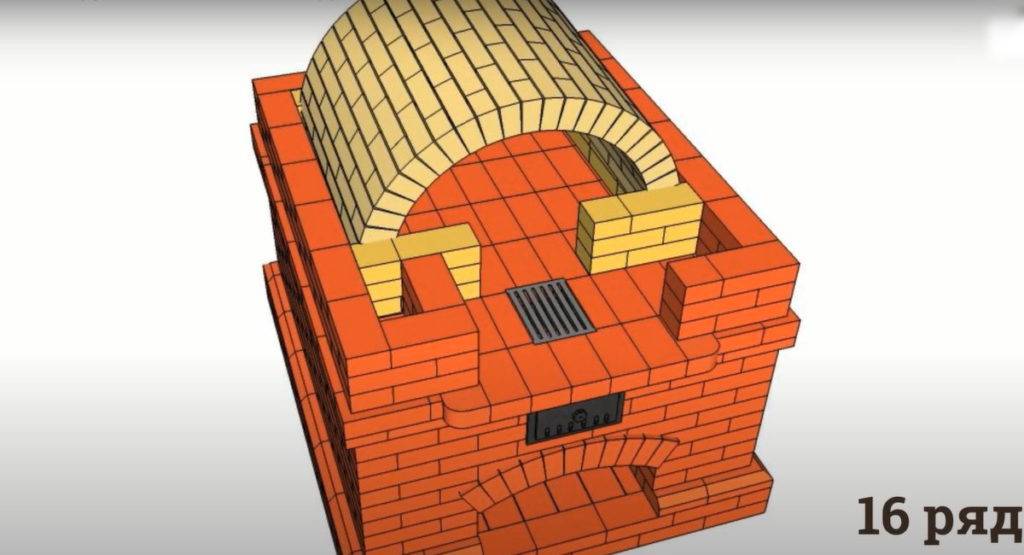

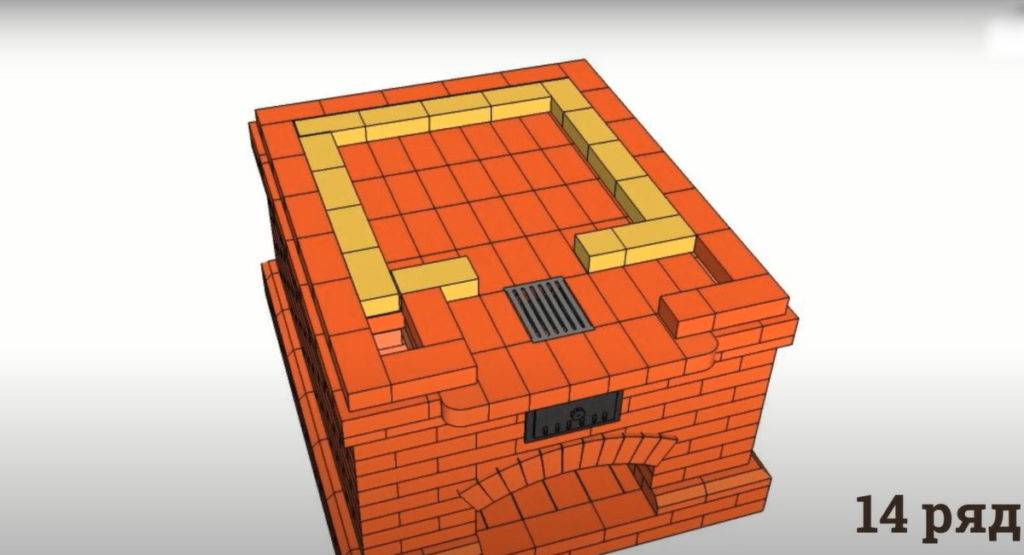

Пяты для свода.

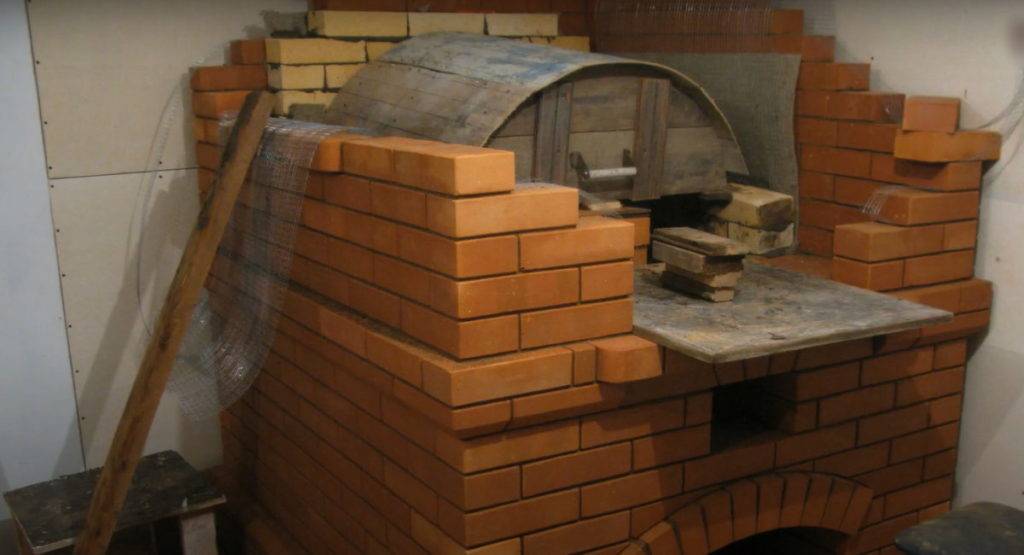

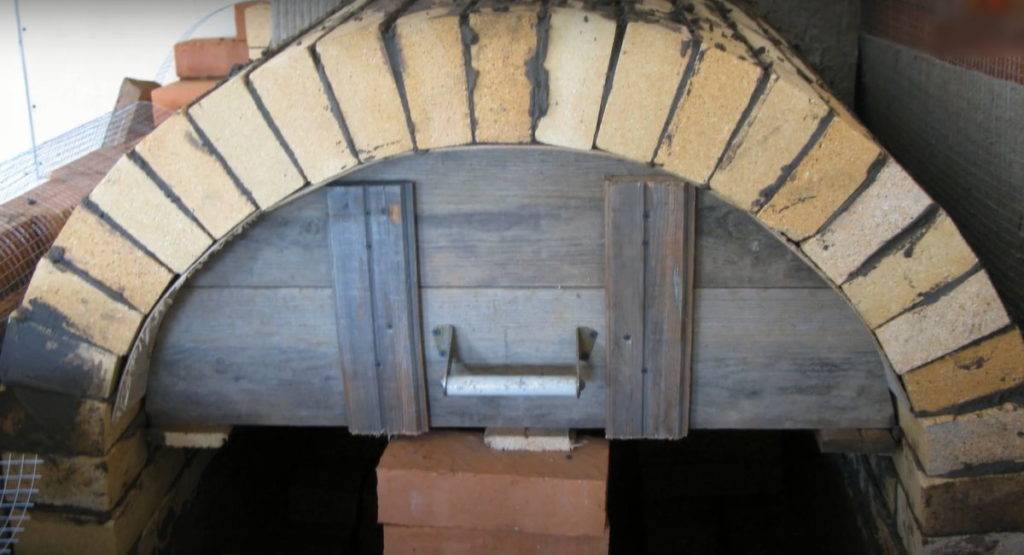

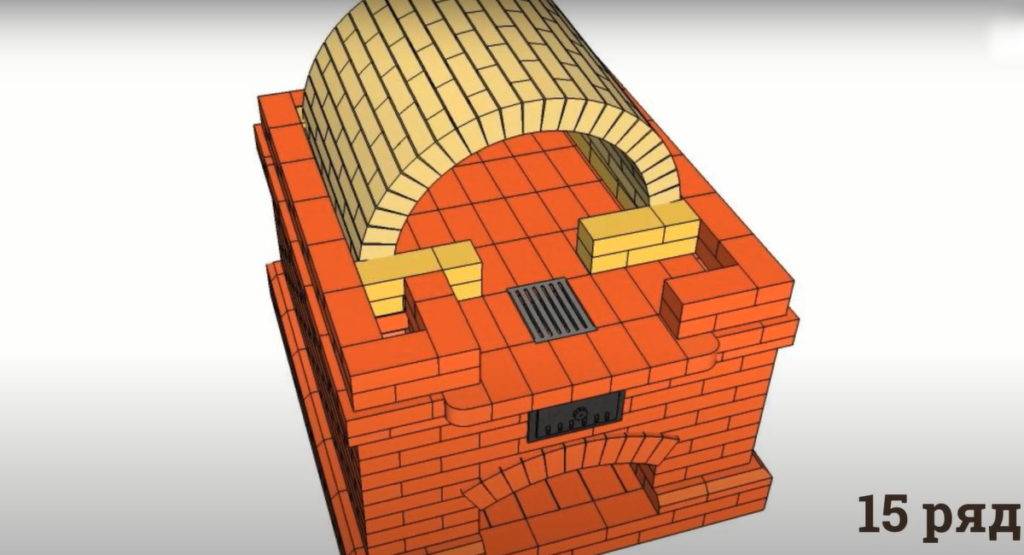

Кружало установлено.

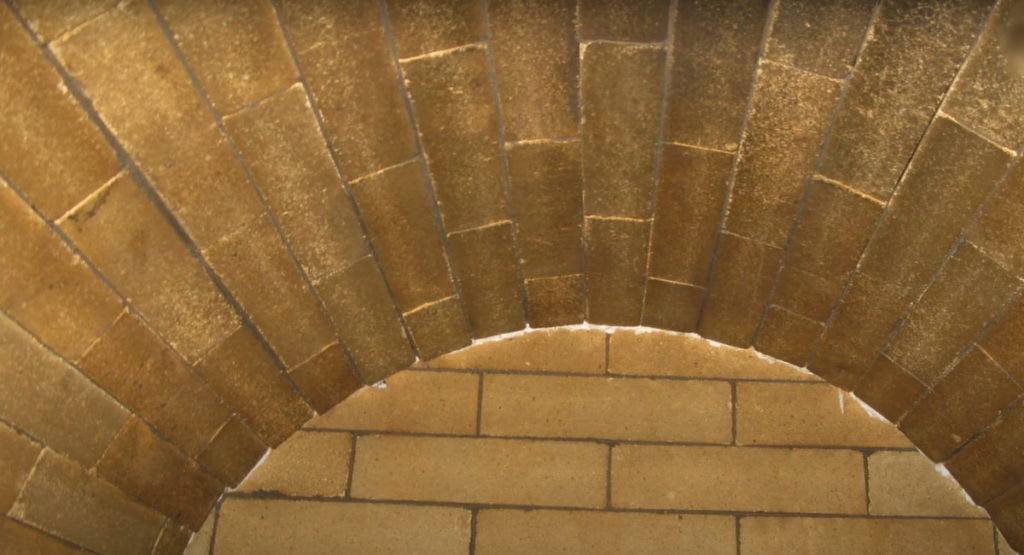

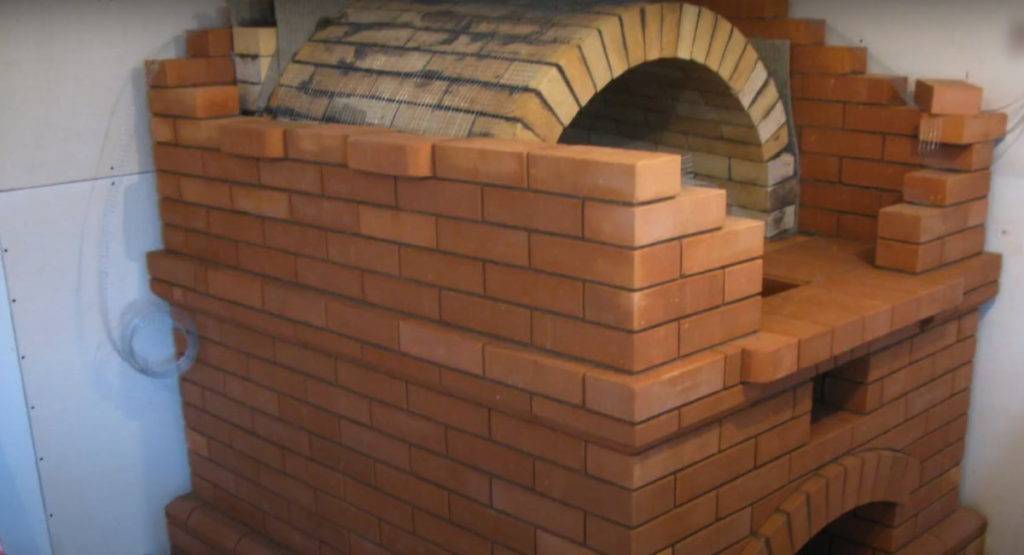

Свод готов.

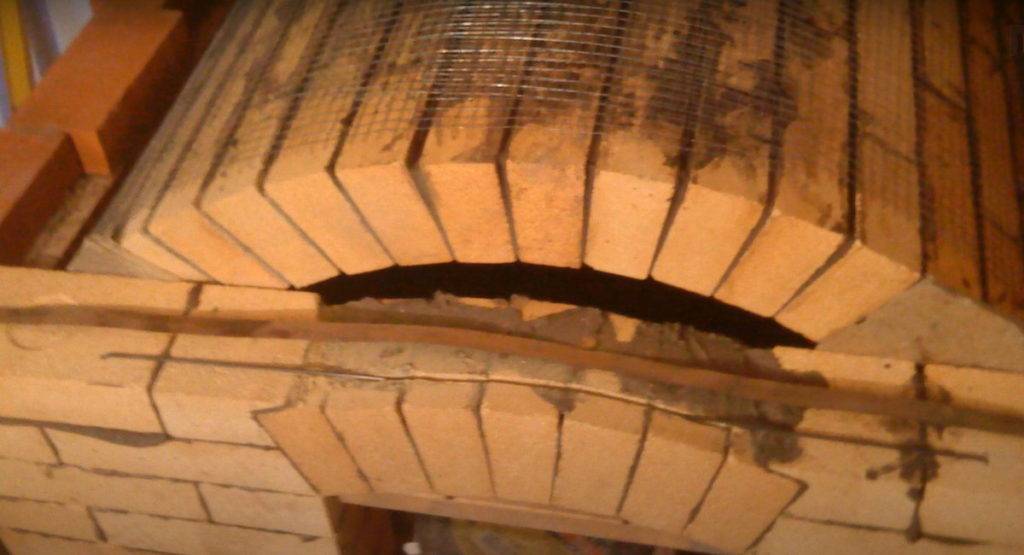

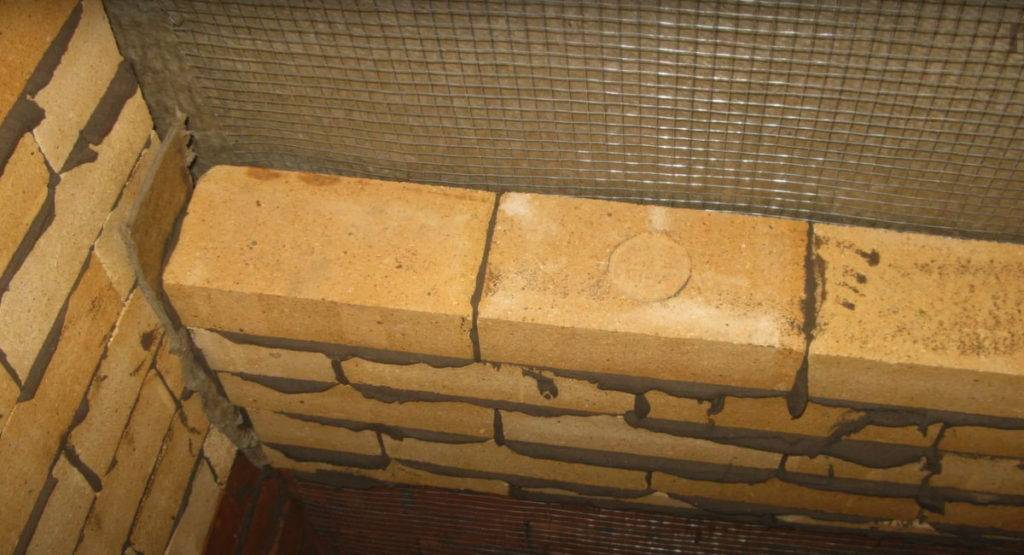

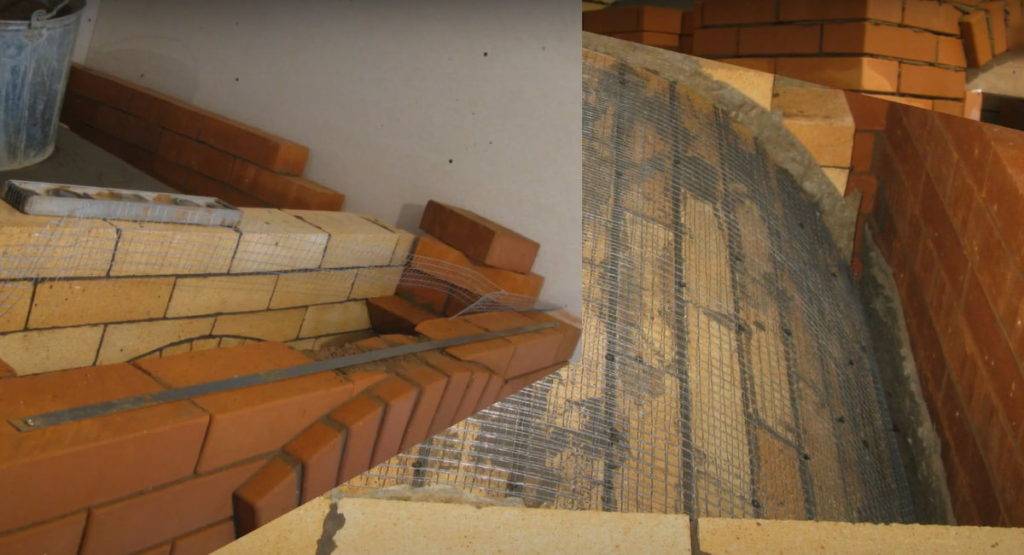

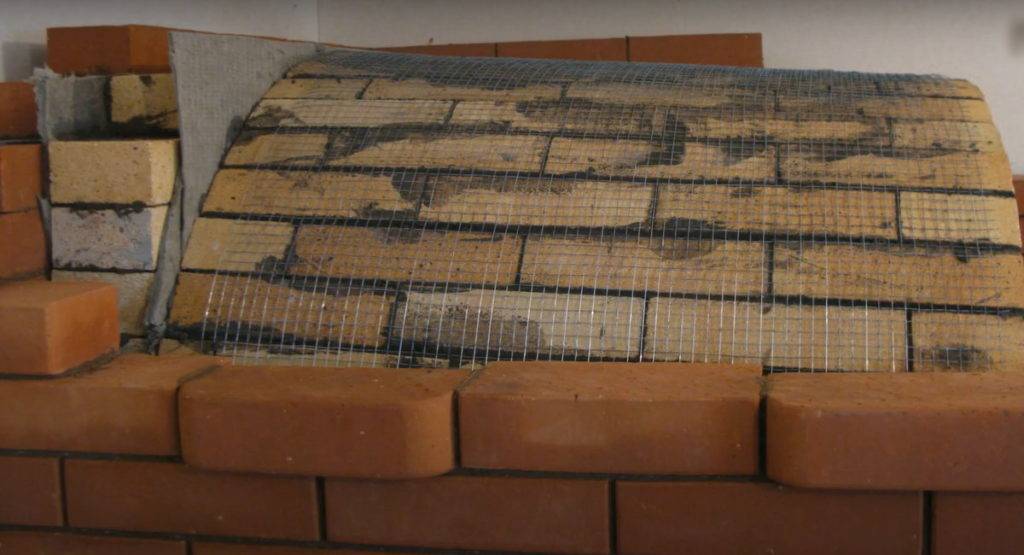

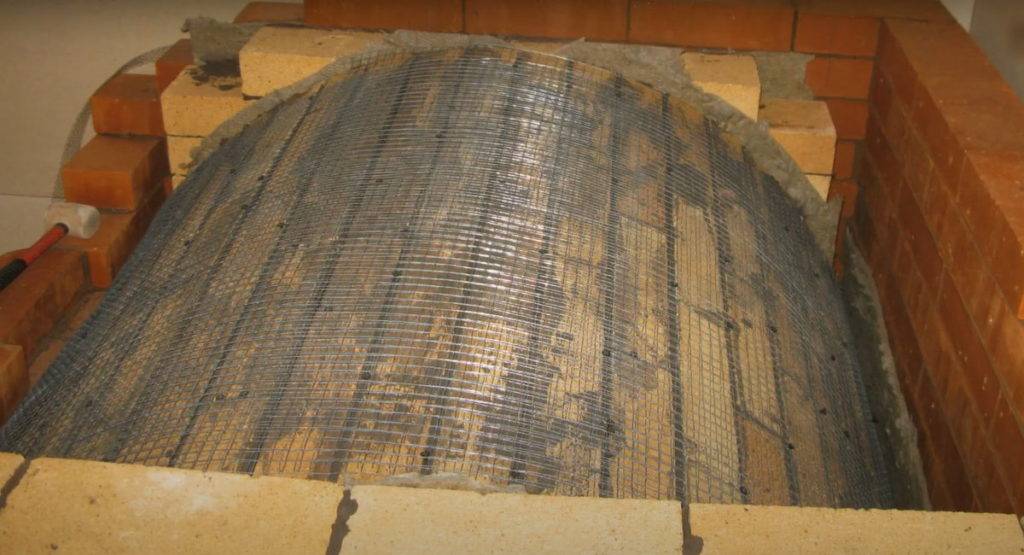

По периметру свода обтягиваем сеткой.

Расшивка швов в горнило.

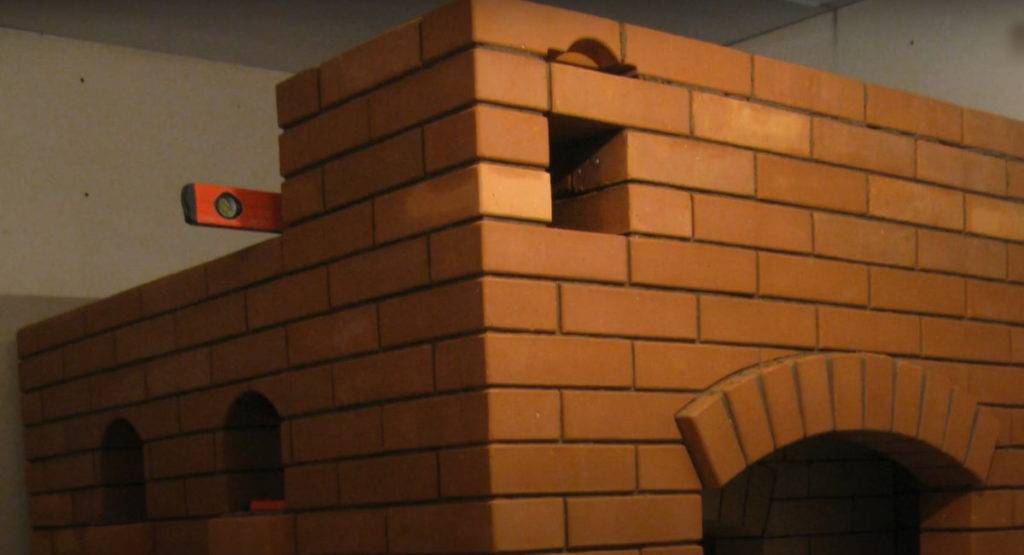

Полочки под печурки.

Арка устья армируется лентой.

Крепление сетки на саморезы.

Арочное перекрытие шестка.

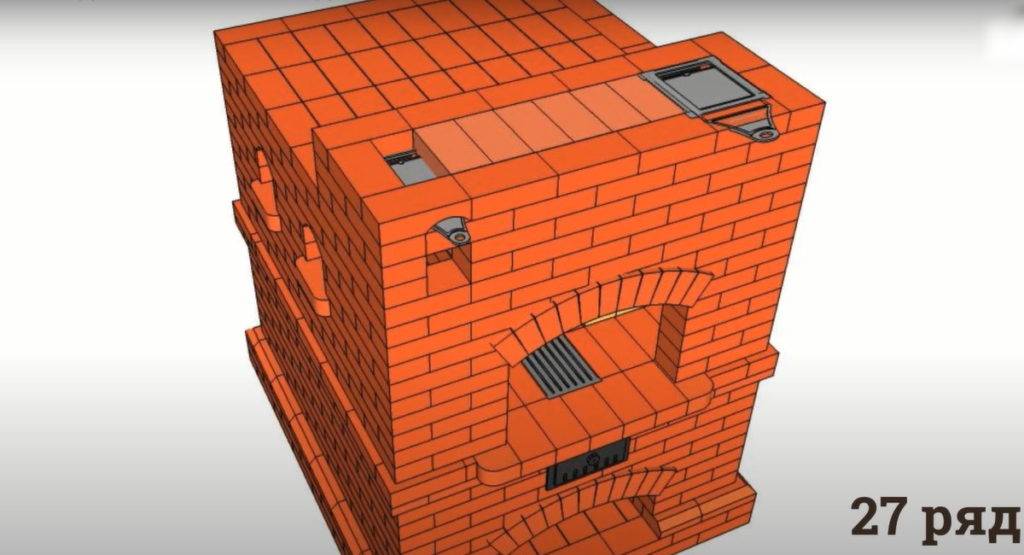

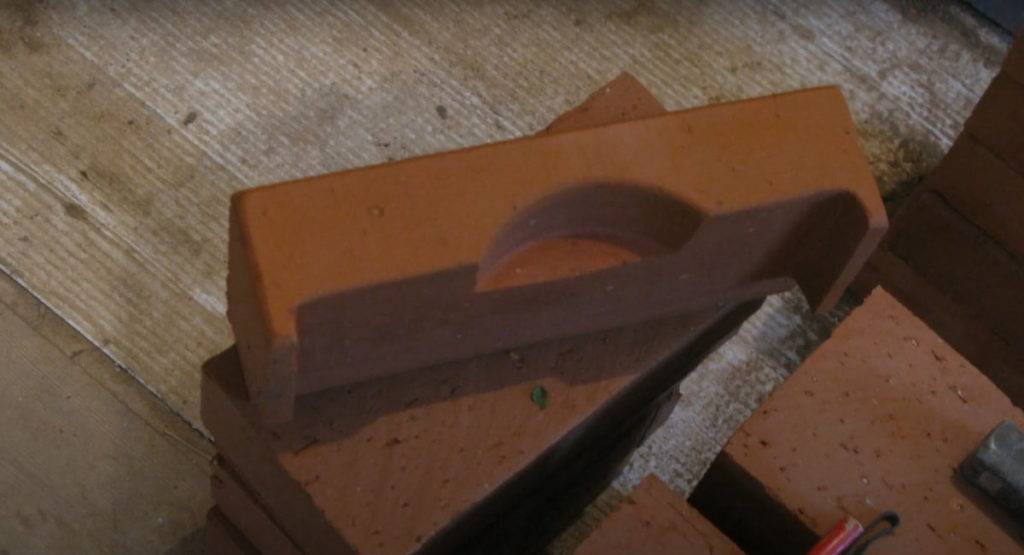

Элемент, позволяющий перекрывать задвижку самоварника.

Отверстие, в которое он вставляется.

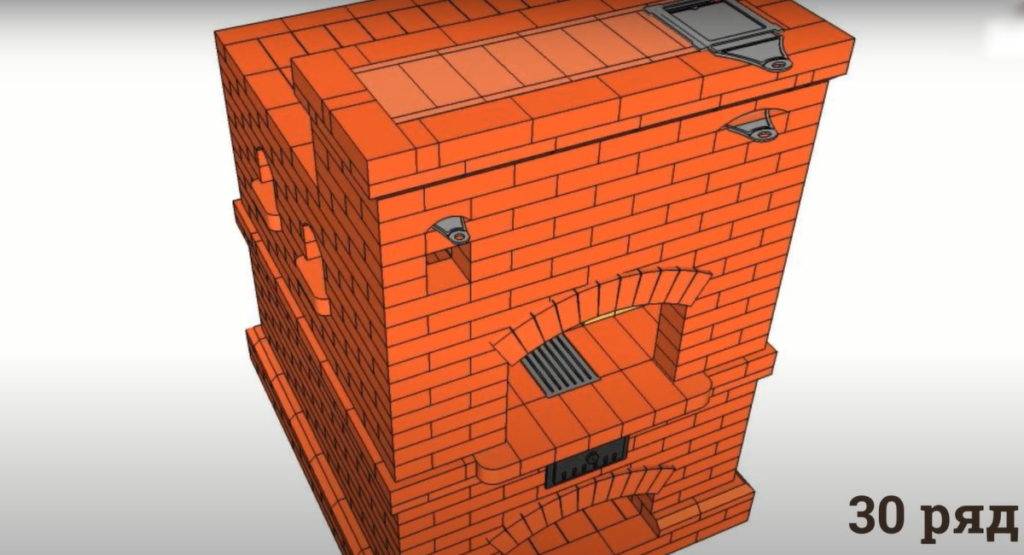

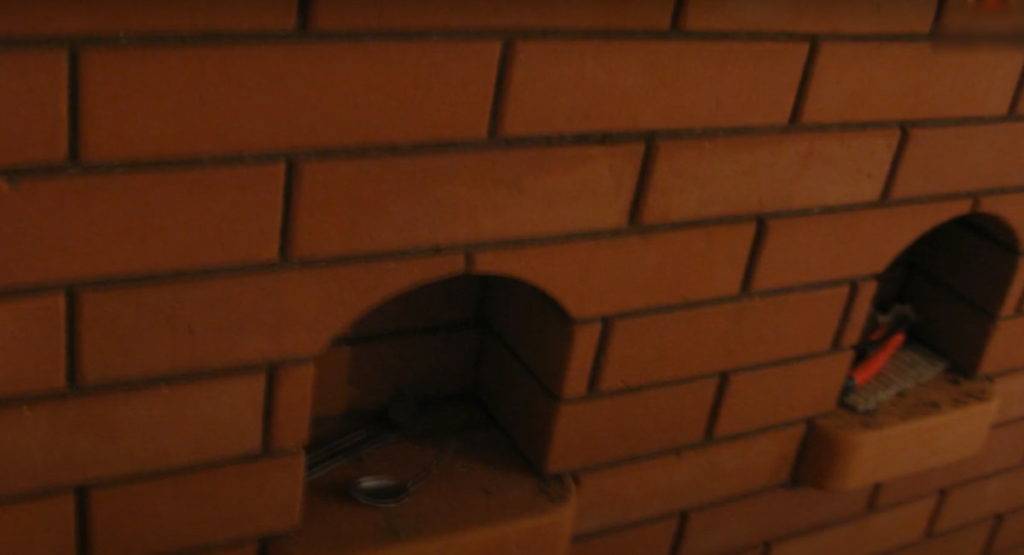

Печурки, чтобы сушить варежки.

В перекрытие перед потолком вставим лист суперизола.

Осталась только труба!

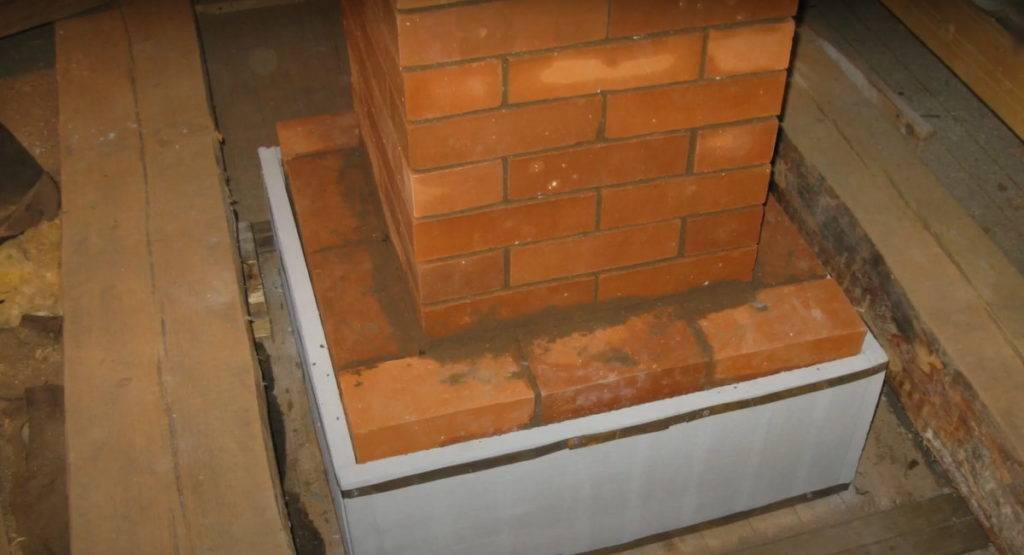

Распушка.

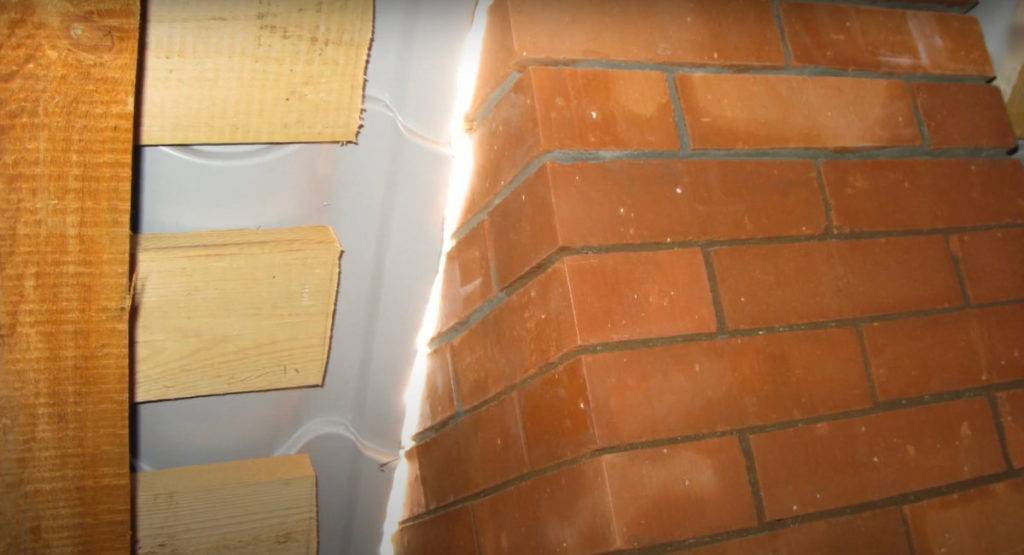

Проходка кровли.

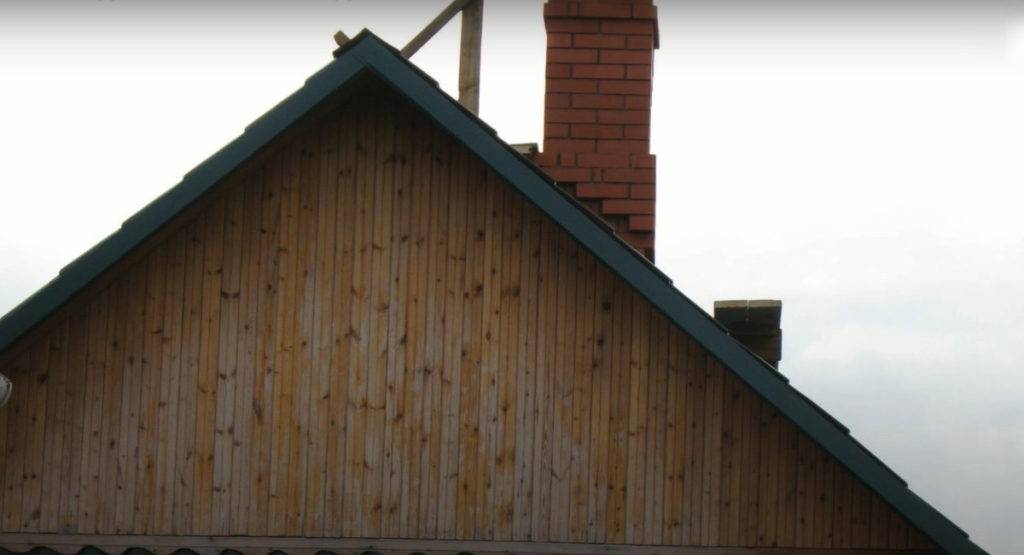

Труба сделана!

Конопатка швов каолином.

Газовый порог — важный элемент для КПД.

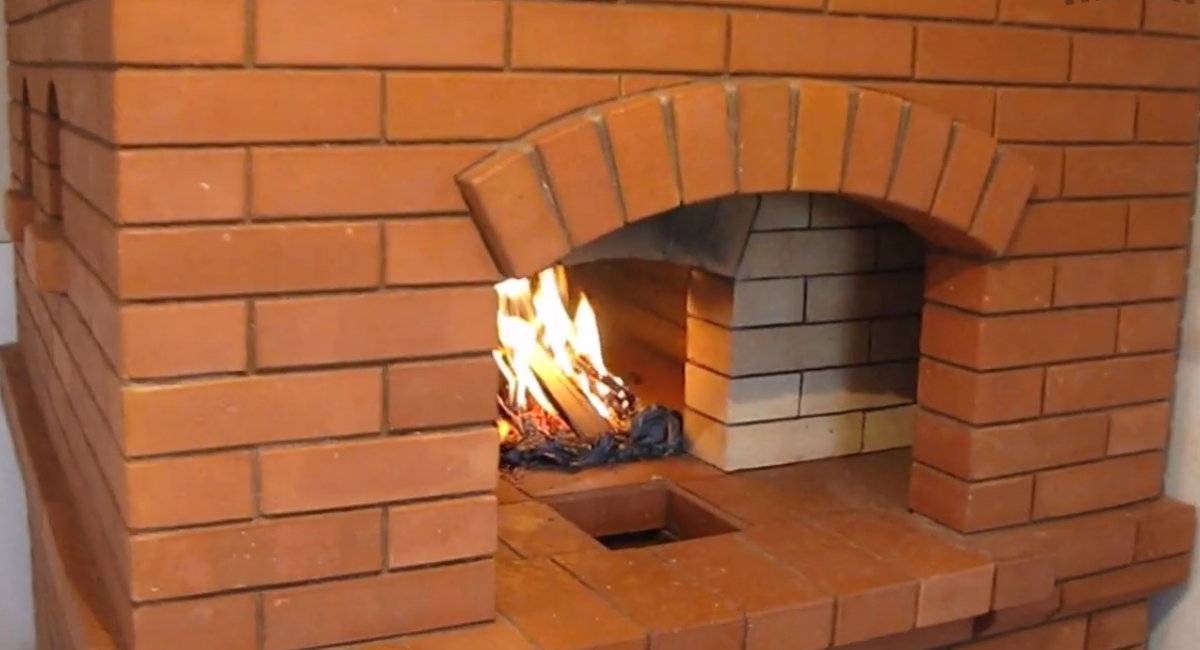

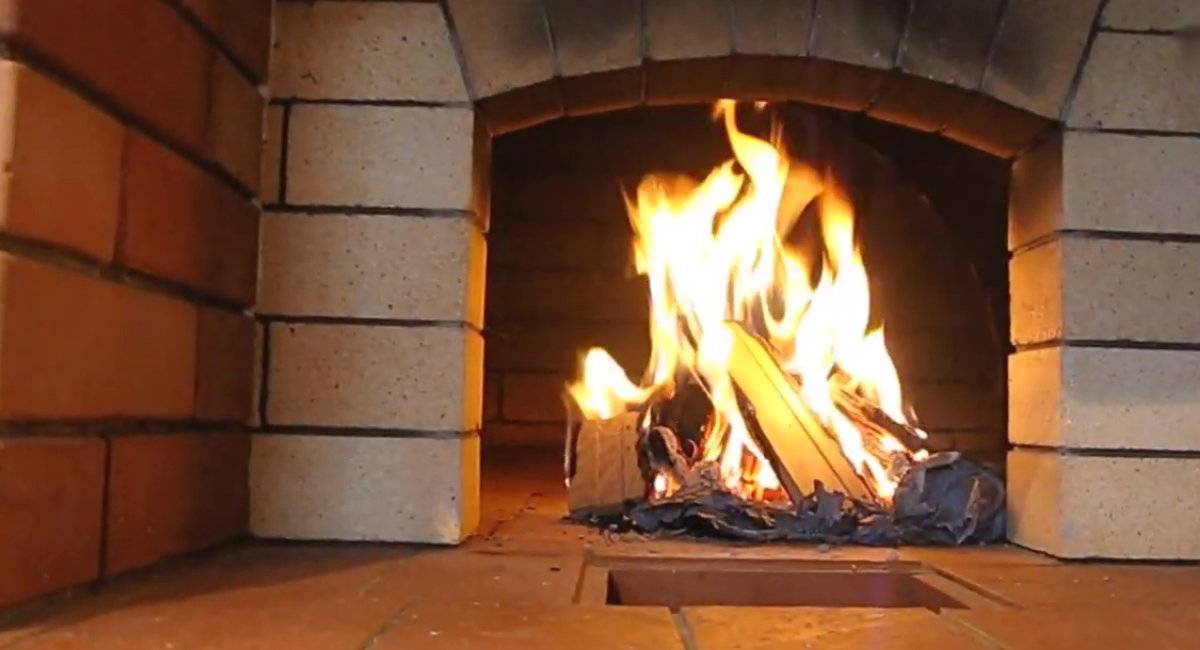

Пробная протопка

Перед вводом в эксплуатацию проводится 3-х недельная просушка.

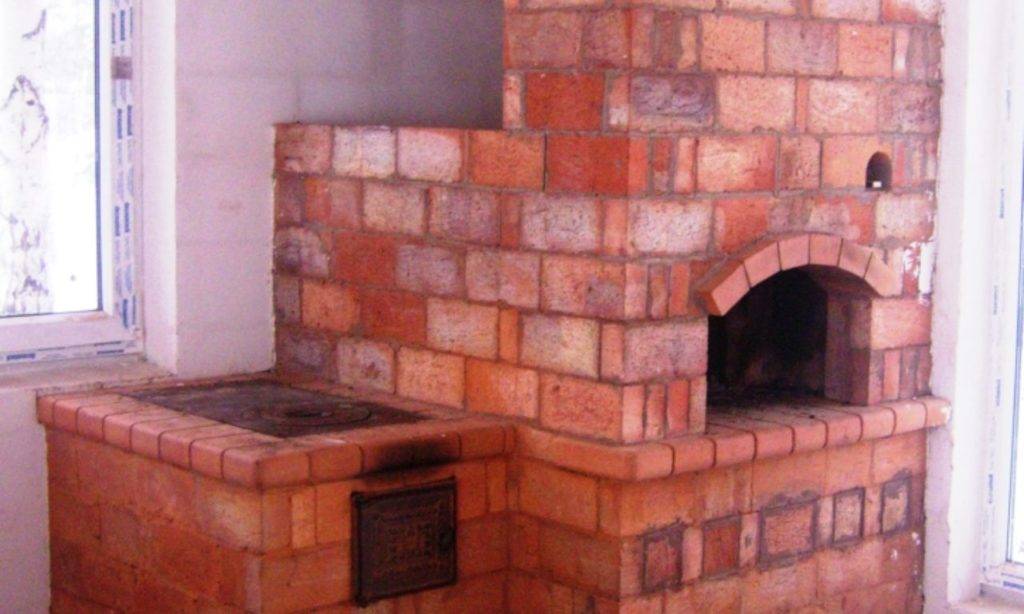

Всё готово для работы над вкусными и полезными блюдами!

На этом все, надеемся, что у вас получилась отличная печка!

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

1. Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
2. Печурка — холодная ниша для хранения посуды.
3. Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
4. Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
5. Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
6. Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
7. Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
8. Вертикальный газоход над шестком
9. Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
10. Задвижка дымовой трубы.
11. Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.

Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива

И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь

История происхождения

Русская печь в её классическом исполнении появилась в XVIII веке. Именно тогда для кладки стали использовать огнеупорный кирпич и оснастили трубой. С этого времени она становится символом достатка и уюта. А росписи на её наружных стенках не только украшали печь, но и играли роль оберега жилища от происков нечистой силы.

Главными задачами печи становятся отопление дома и приготовление пищи. Равномерному прогреву всех помещений способствовал выбор места. Печь ставили в центре избы.

Большие печи использовали в роли бани. Протопив их, место, где горели дрова, тщательно очищали, затем настилали туда соломы и ставили несколько чугунов с водой. Потом туда залезали взрослые, а детей доставляли к месту купания на специальной деревянной лопате (вспоминаем сказку про Бабу-Ягу).

Как мылись в русской печи

Печь являлась прекрасным местом для отдыха и сна. Для этого  есть  специально отведённое  место, именуемое полатями (полки для сна). По «Домострою» их требовалось поднять над полом на 2,5 аршина. Чаще всего полати выполняли двухъярусными (первый, для взрослых, второй, для детей).

У большой русской печи здесь одновременно могли уместиться до шести человек.

Сегодня интерес к подобным конструкциям неуклонно возрастает. Чему в немалой степени способствует экономичность устройства, возможность выложить её без использования сложного оборудования, дорогостоящих материалов.

Русская печь является конструкцией полиморфной. Даже классические варианты подобных печей отличались друг от друга в соседних избах одного населённого пункта. Их последующее улучшение и модернизация породили огромное число вариаций которые, при всём желании, невозможно рассмотреть в рамках одной статьи.

Поэтому более детально рассмотрим только печь классическую.

Устройство под иным углом

Если представить русскую печь в изометрии, можно увидеть печурки. Так именуются специальные ниши. Они пригодятся для сушки в них ягод, грибов, полезных трав.

Стенка между печуркой и горнилом выполняется в один кирпич. Заготовки сушатся под действием ИК излучения. В зависимости от того, где именно выполнена печурка (относительно открытого огня), режим сушки может значительно меняться. На рисунке представлена «бюджетная» версия русской печи, без подпечка. Роль последнего выполняет опечье.

Под шестком часто обустраивают подтопок (обычно, для уличных печей). Это маленькая печка, которая топится по-чёрному. Образующийся дым улавливается колпаком, расположенным над шестком. Имеющееся у последнего устье присоединяется к дымнику, расположенному над вьюшкой.

В летние месяцы подтопок обеспечивает экономию топлива, если не нужна функция обогрева. Также используется, когда требуется быстро приготовить пищу, не ожидая завершения прогрева всей печи.

Есть конструктивные решения, в которых подпечек выдвигается на один уровень с шестком, занимая место вдоль всего чела. Вариант: зев сдвигается назад, одновременно с дымником, загнётком, варьируя длину полатей.

Важно понимать, что на физику происходящих процессов глубина горнила почти не влияет. Зато получается весьма удобный шесток

Подобный подтопок можно обустроить в форме ниши, вывести дымник непосредственно в загнёток. Это позволит организовать топку по-белому.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

• Цемента;
• Извести;
• Глины;
• Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Устройство

Печь традиционно имеет несколько типоразмеров, однако сейчас редко придерживаются старых норм. Обычно печь имеет габариты примерно 210х140х150 сантиметров. Этого достаточно чтоб приготовить еду и эффективно обогреть 30 м2 жилой площади. Устройство русской печки состоит из таких элементов:

1. Опечек (подпечье) – отделение для сушки дров и их хранения.
2. Холодная печурка – небольшая ниша для хранения посуды.
3. Шесток – площадка перед горнилом, на которую ставят горшок, вытащив его из печи.
4. Пол варочной камеры. Для облегчения передвижения тяжелой посуды он тщательно шлифуется и имеет уклон к устью.
5. Варочная камера (горнило) – место горения дров и приготовления пищи. Его свод имеет уклон к переду печи, чтобы горячие газы скапливались под потолком горнила и прогревали печь, особенно лежанку.
6. Перетрубье – небольшая камера над шестком, возле которой расположена дымоходная труба.
7. Душник (самоварник) – отверстие в дымоходе, в которое вставляется труба самовара. Самовары ушли в прошлое и современная русская печь обычно строится без него.
8. Вьюшка – дверца для полного перекрытия дымохода. Открыв ее, можно добраться до металлической заслонки для регулировки тяги. Заслонка перемещается, увеличивая или уменьшая сечение для прохода дыма.
9. Лежанка – площадка сзади дымохода над сводом горнила. На ней можно спать. Именно печь с лежанкой является классической русской печью.

Конструкция русской печи

Делать самому или заказывать работу

Имеет ли смысл браться за столь сложную работу самостоятельно? Сколько стоит работа опытного и надежного печника? Если 100% от стоимости материалов, как принято в общих строительных работах, то это еще не так уж дорого.

Отнюдь и отнюдь не вдвое против материала. Можно встретить предложения сложить печь за 20 000 руб, но это явная несуразица. Попробуем прикинуть сами.

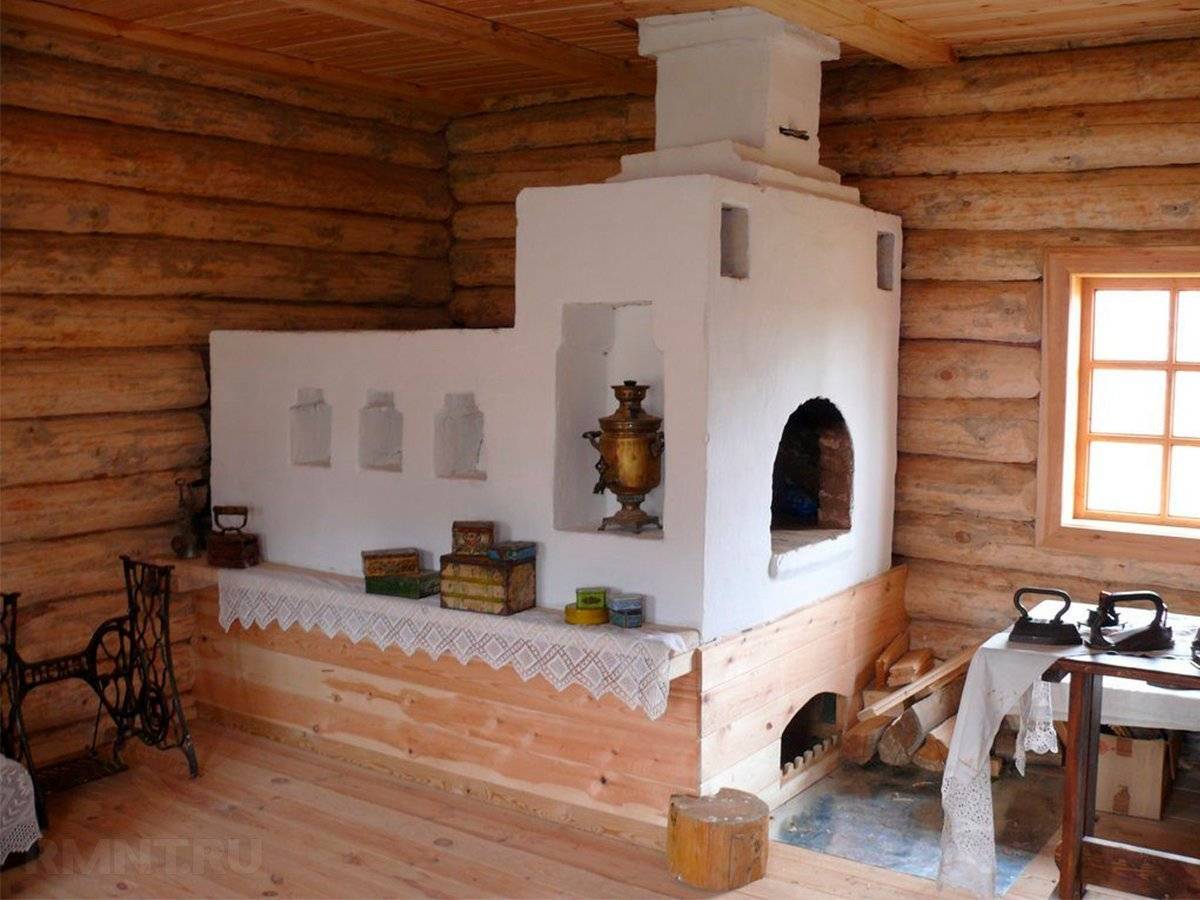

Русская печь с плитой

Печник работает в средних широтах полгода, и обязательно с подручным-учеником. Считая их занятость в 100% рабочего времени, зарплату мастера в 25 000 руб, а помощника в 15 000 и время выполнения работы 7 рабочих дней (это совершенно реальный срок), получим, что простая печь обойдется не дешевле 45 000 руб, а русская печь с плитой и водогрейкой (см. рис.) в 55 000-60 000 руб.

Но через неделю уже можно будет топить. Одно лишь условие: мастер должен сообщить, где, когда и кому он уже клал печи, и их нужно осмотреть лично. Хорошие мастера обязательно запасаются рекомендателями, а если крутит и мямлит – лучше обратиться к другому.
