Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Инструменты и материалы для монтажа

Подготовка к монтажу имеет такое же важное значение, как и сами электромонтажные работы. Можно значительно сократить сроки выполнения, если заранее собрать все необходимые материалы и инструмент

Стандартный набор, включающий в себя:

• Карандаш, маркер и строительный уровень для выполнения разметки стен в местах будущего монтажа. Когда устанавливаются блоки подрозетников, их выравнивание производится при помощи уровня.
• Перфоратор или электродрель, а также коронки нужного диаметра. При отсутствии коронок можно воспользоваться сверлами с рабочей частью из твердых сплавов. При монтаже в деревянные конструкции применяются сверла по дереву.
• Пульверизатор или другое самодельное приспособление для водяного охлаждения коронок в процессе сверления. В результате полива не образуется пыль и не растрескивается кафельная плитка.
• Строительные смеси или цементный раствор для фиксации подрозетников в бетонную стену. Ими замазывают все зазоры и щели.
• Шпатель или мастерок для накладывания раствора. Инструмент должен иметь такие размеры, чтобы свободно проходить внутрь посадочного отверстия.
• Подрозетники. Конструкция и модель выбирается в соответствии с материалом стен.
• Дюбели. Могут понадобиться в качестве дополнительного крепления установочных коробок в мягком материале стен.

После строительных работ в помещении нужно будет навести порядок, поэтому нужно заранее запастись уборочным инвентарем и пылесосом.

Правила монтажа подрозетника

Порядок работы следующий:

буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между “дырок”, если речь о блоке)

Глубина сверления – 5см.

выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Подготовка и монтаж подрозетников

Вывод кабеля к будущей розетке

Перед тем как начать устанавливать подрозетник, в отверстие нужно вывести кабель. Если он уже есть, следует проверить его работоспособность, чтобы не делать лишнюю работу. Если провод отсутствует, его нужно врезать в стену, используя те самые инструменты, которые использовались при изготовлении отверстий — перфоратор и болгарку. При новой прокладке целесообразно к каждому гнезду подводить отдельные провода, чтобы не зависеть от ограничений по мощности подключаемых потребителей.

Подготовка к установке двойного подразетника состоит из таких этапов:

1. Внешний осмотр изделий, проверка их целостности и правильности форм.
2. Удаление заглушек, предназначенных для пропускания жил и прочих фрагментов, которые не понадобятся при установке.
3. Соединение монтажных коробок вместе, если их конструкцией предусмотрен такой крепеж.
4. Примерка изделия в нише. Оно должно свободно в нее входить без наклона и выпирания.
5. Пропускание кабеля в отверстия и фиксация коробок в подвешенном состоянии.

Чтобы сделать розетку в бетонной стене, нужно правильно выбрать замазку для фиксации. Лучше использовать материал со средней скоростью схватывания, чтобы была возможность корректировать подрозетник после погружения в нишу.

Чтобы поставить и закрепить монтажную коробку в стене, нужно выполнить следующие действия:

1. Еще раз очистить отверстия от пыли и грязи, обработать их грунтовкой. Дождаться, пока она высохнет.
2. Заделать силиконом отверстие, через которое выходит кабель. Это защита от насекомых, которые могут приползти из соседних квартир.
3. Развести шпаклевку. Делать ее нужно средней консистенции, достаточно плотной, чтобы сохраняла форму, но и в меру податливой, чтобы без труда поддаваться давлению.
4. Равномерно нанести раствор на внутренние стенки выемок. Толщина слоя зависит от разницы в размерах основания и монтажной коробки.
5. Держа кабель натянутым, вдавить стакан в отверстие до полного погружения. Его края должны оказаться в одной плоскости с поверхностью панели.
6. С помощью мастерка и отвертки провести коррекцию положения и окончательное выравнивание изделий.

Заготовка раствора и установка в нишу

Следующий этап – установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача – выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Подрозетник для установки в ГКЛ должен быть таких характеристик:

Существует ГКЛ различной толщины, коробки различной глубины

Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом. В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм

Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта

В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм. Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

• электроинструмент – перфоратор, дрель;
• коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
• уровень, строительный нож, пассатижи;
• карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Под распределительные подрозетники

Для создания отверстия под распределительную коробку намечают место установки. Для этого подрозетник прикладывают к поверхности и обводят карандашом, таким образом, чтобы центр коробки совпадал с центром разметки. После этого коронкой вырезается отверстие.

Под установочные

Чтобы сделать отверстие под установочную коробку надо правильно разметить на поверхности центры (если точек несколько). После этого сделать отверстия вышеперечисленными способами (коронкой, ножом).

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении разметки:

1. Отмерить от пола нужное расстояние.
2. Поставить метку, и провести линию, применив лазерный нивелир.
3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

• дрель;
• насадка балеринка или коронка;
• нож;
• отвертка;
• рулетка;
• карандаш;
• уровень;
• железная линейка.

Устанавливаем подрозетники

После вырезания отверстий готовим инструмент электрика и устанавливаем подрозетники. Но перед этим в них необходимо проделать отверстие для протяжки проводки.

Далее протягиваем провод через монтажную коробку, ставим ее в отверстие и фиксируем при помощи лапок.

Но здесь есть некоторые нюансы, касающиеся конструкции подрозетников.

В одних видах коробок паз, по которому перемещается лапка, имеет плавный переход.

В крайнем положении (возле дна подрозетника) лапка получается полностью утопленной в паз.

Но по мере перемещения (при закручивании винта) из-за перехода она начинает выступать над корпусом, что и позволяет зафиксировать подрозетник (с внесшей стороны упором выступает кайма по окружности корпуса, а с внутренней – лапка, прижимаемая к листу винтом).

Закрепить такой подрозетник несложно – устанавливаем его в отверстие и фиксируем. При этом положение лапок роли не играет.

Второй тип коробок отличается тем, что паз у него ровный по всей длине. Но чтоб при установке подрозетника в отверстие лапки не мешали, для них предусмотрены специальные ниши, в которые они прячутся (проворачиваясь на винте).

Такой подрозетник монтируется так: следим, чтобы обе лапки были в нишах и устанавливаем его в отверстие.

Затем, проворачиваем коробку так, чтобы винты лапок располагались вертикально.

При этом лапка нижнего винта выйдет из своей ниши (будет выступать над корпусом).

Если ее немного подтянуть винтом, то изменить свое положение она уже не сможет.

Чтобы вытянуть вторую лапку из ниши, проворачиваем подрозетник на 180 град., чтобы верхний винт оказался внизу.

А далее уже притягиваем обе лапки, фиксируя коробку. Но отметим, что не стоит сразу полностью зажимать лапки, лучше их оставить пока недотянутыми (чтобы можно было проворачивать коробку).

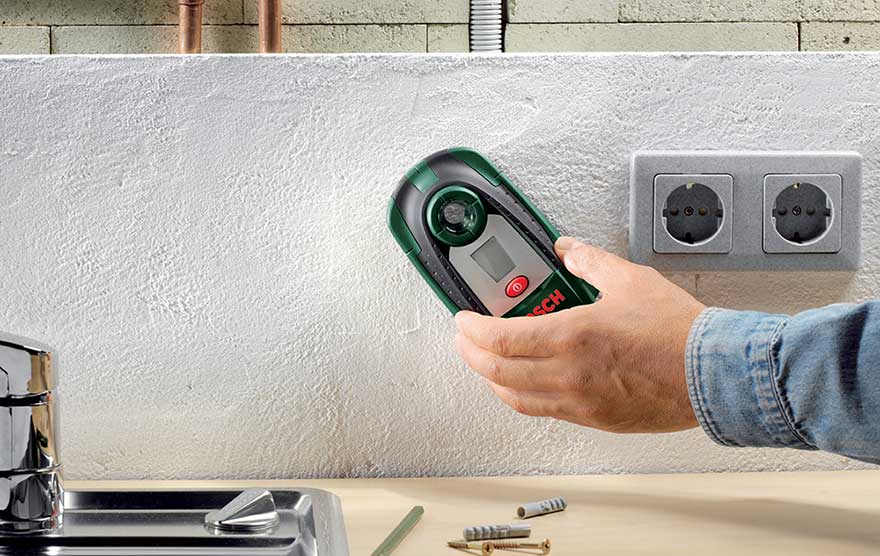

Как найти скрытую проводку в стене квартиры прибором и без

Некоторые нюансы

Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.

Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:

Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.

Инструкции по работе

Способ выравнивания стен и потолков гипсокартоном зависит от линейных перепадов по высоте и ширине. Если разница не превышает 3 сантиметров, то листы приклеивают на специальный клей или монтажную пену. В остальных случаях делают разметку и устанавливают профили для гипсокартона.

При установке листов на металлопрофиль образуется межстеновой зазор. Воздушное пространство можно заполнить монтажной пеной, что создаст дополнительную звуко- и теплоизоляцию. Для этого в каждом листе просверливают по 9-12 отверстий, по диаметру совпадающих с размером ствола монтажного пистолета.

Через отверстия под лист вводят небольшое количество состава. Чтобы не произошла деформация покрывного материала, его дополнительно укрепляют с внешней стороны листом фанеры, удерживая 10-15 минут до полного расширения пены. На ровные стены листы наклеивают сразу на монтажную пену. Для выполнения работы требуется сноровка и тщательная подготовка. Клей-пена наносится зигзагообразными линиями по всей площади листа и сразу прикладывается к стене. Ее прижимают с усилием и удерживают в таком положении 10-15 минут.

Как установить подрозетник в гипсокартон

Чтобы установить подрозетник в гипсокартонную стену понадобятся:

• Коронка по гипсокартону на 68 мм;
• Отвертка;
• Строительный нож.

Первый вариант установки подрозетника в гипсокартон подходит для стен с тепло и звукоизоляционным материалом. При осуществлении данного способа монтажа подрозетника можно отказаться от каких-либо дополнительных способов фиксации, используя только специальные распоры в самом подрозетнике.

Для этого необходимо:

• Сделать разметку в стене из гипсокартона и просверлить отверстие, которое не должно попасть в перемычку или стойку каркаса. Разметка делается только по горизонтали;
• Перед монтажом распоры подрозетника следует ослабить. Также потребуется избавиться от перфорации, чтобы открыть проход для проводов;
• Концы проводов заводятся в отверстие, а сам подрозетник устанавливается в стену. При этом для его фиксации вполне достаточно будет затянуть винты распоров;
• После установки подрозетника в гипсокартон, останется лишь подрезать конец проводов на 15 см.

В том случае если стена зашита гипсокартоном только с одной стороны, для установки подрозетников используем следующий вариант:

• Воспользуемся несколькими кусками гипсокартона в качестве подкладки;
• Усилим стену в месте установки гипсокартона слоем алебастра.

Также можно воспользоваться и защищённым способом установки подрозетника. Для этого в стене необходимо сделать небольшой короб из гипсокартона, размеры которого 10х10 см. Данный способ установки подрозетников в гипсокартон нестандартный и технологически сложный в исполнении.

Чтобы не возникло каких-либо сложностей с установкой подрозетников, лучше всего придерживаться существующих технологий.

Какие нужны инструменты для операции?

Монтаж розетки в подрозетник считается достаточно простой процедурой, если знать основные тонкости процесса. Больше всего времени тратится на сверление стены. Причем монтаж подрозетников в кирпичной стене от такой же манипуляции в бетон немного отличается. Процесс происходит быстрее в кирпичной стене.

Перед началом работ необходимо отключить электричество в квартире, необходимо соблюдать технику безопасности. Не следует путать рычаг, отключающий одну комнату, от общего автомата на весь дом. При отключении помимо фазы разрывается также ноль. Обязательно нужно проверить, есть ли напряжение, даже если человек отключил автомат.

Для монтажа розетки в подрозетник важно заранее подготовить инструменты. Для работы потребуются:

1. Крестовая отвертка и маленький уровень.
2. Заранее нужно подготовить пассатижи.
3. Потребуется приобрести гильзы ГМЛ.
4. Стоит также запастись термотрубками и специальными пресс-клещами.
5. Не обойтись при работе без перфоратора и электродрели. Нужно приобрести шпаклевку и шпатели.

У каждого в инструментах можно найти молоток, маркер, зубило. Все перечисленные инструменты потребуются для дальнейших действий.

Первый этап установки подрозетников: разметка и правила расположения установочной коробки

Пошаговая схема по установке подрозетника

При осуществлении разметки необходимо соблюдать стандарты ПУЭ:

1. Розетки штепсельного типа можно устанавливать в любых помещениях, за исключением моечных, душевых отсеков и саун.
2. Необходимо предварительно выполнить подсоединение электросети к заземляющему контуру или молниеотводу.
3. От водных объектов розетку нужно удалить минимум на 60 см.
4. Желательно устанавливать питание проводки в гостиной или зале.
5. Щиток должен быть защищен дифавтоматом или аналогичным устройством.

Вырезаем отверстия в гипсокартоне под установку подрозетников

Монтаж установочных коробок в бетонных стенах

При выполнении монтажа чаще всего приходится работать с бетонными конструкциями. В этом случае разметка подрозетников играет особую роль, поскольку в случае ошибки, исправлять положение будет очень сложно. Поэтому диаметр отверстий рекомендуется делать больше, чем у самой коробки, чтобы в дальнейшем ее было можно поправить и выровнять при замазывании раствором.

Сверление отверстий по разметке выполняется коронкой по бетону или обычным сверлом с твердосплавным наконечником. В последнем случае по всему периметру намеченной окружности сверлятся отверстия, после чего промежутки между ними и вся внутренняя часть выбиваются молотком и зубилом. При отсутствии традиционных электроинструментов, бетон можно прорезать в форме прямоугольника с помощью болгарки. Конфигурация отверстия не имеет значения, поскольку оно все равно будет замазываться раствором.

Подрозетник нужно заранее примерить в посадочное место. Установка подрозетников в бетон осуществляется внутрь стены заподлицо, а кабель должен свободно входить в отверстия, прорезанные в корпусе. Прежде чем замазать, конец заведенного провода предварительно заматывается изолентой, чтобы на них не попал сырой раствор.

Вмазывать подрозетники нужно замазкой, укладываемой внутрь отверстия в таком количестве, чтобы коробка при установке немного выдавливала ее наружу. Все это фиксируется в нужном положении на короткое время, чтобы раствор начал схватываться. Далее со стены снимаются излишки раствора. После того как гипс полностью высохнет, монтаж подрозетника в бетон будет считаться завершенным.

Иногда установочная коробка слабо удерживается внутри отверстия. Поэтому дополнительно крепить подрозетник в бетонной стене можно с использованием дюбелей, вкручиваемых в четырех местах под углом 45 градусов.

Размеры стаканов

Подрозетники для обычной установки, предлагаемые отечественными производителями, имеют наружный диаметр 68 мм и глубину 45 мм. Выпускаются и увеличенные модели — глубиной 60 и 80 мм. Они используются при необходимости расположить в подрозетнике расключения, например, при последовательном подключении розеток (монтируется разветвление для жилы заземления) или отсутствии отдельной распределительной коробки.

Подрозетники для каркасных стен имеют меньшую глубину — до 25 мм. Продукция зарубежных производителей может несколько отличаться по размерам. Например, диаметр подрозетников марки Schneider Electric составляет 65 мм, марки Legrand — 70 мм.

Столь незначительные различия в диаметре обычно не играют особой роли, поскольку они варьируются в пределах запаса хода крепежных распорок розетки (положение регулируется винтами). Тем не менее рекомендуется отправляться в магазин за подрозетником с розеткой для примерки.

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Установка в полую стену

Установка подрозетника в полую стену

Подобного рода перекрытия встречаются довольно часто и в них также легко установить подрозетник. Но как, ведь в таких стенах не за что зацепиться клейкому раствору? Ответ простой – производители разместили на корпусе специальные зажимы, которые цепляются за внутреннюю поверхность стены.

Устанавливаем подрозетник для полых стен следующим образом:

1. Размечаем поверхность по аналогии с бетонной стеной.
2. Для резки гипсокартона используем перфоратор или дрель с коронкой по бетону, деревянную поверхность нужно вырезать фрезой по дереву, соответствующего диаметра.
3. Потом подгоняем корпус подрозетника к отверстию и фиксируем зажимы двумя винтами.

В этом случае ждать ничего не нужно, можно переходить к следующему этапу.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus – если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus – меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может “вязать” коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра — строительного гипса. Небольшой лайфхак, — чтобы гипс не застывал слишком быстро, необходимо смешать его с штукатукой (например ротбандом). Тогда появятся лишние несколько минут, чтобы раствор не застыл, пока вы устанавливаете подрозетник.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить все саморезы из подрозетника.

Закладка кабеля в подрозетникЛучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО №1, но так получается не всегда. Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник

В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно.

Подготовительные работы

Розетка в стене с одним гнездом Перед тем как сделать отверстие под розетку в бетоне, необходимо составить схему и провести расчеты. Прокладывать кабели разрешается только в вертикальном и горизонтальном направлении, любые диагонали исключаются. Если изготавливаются штробы, провод должен быть протянут в гофрированную пластиковую трубку, которая вмуровывается в канавку.

На основании составленной схемы производится расчет материалов, инструментов и вспомогательных приспособлений. Кроме этого, необходимо продумать вопросы безопасности.

Чтобы провести установку внутренних розеток своими силами, потребуются такие инструменты:

• перфоратор, болгарка;
• уровень, рулетка;
• плоскогубцы, кусачки, нож, молоток, зубило;
• сверло для розеток, алмазная коронка, набор отверток;
• индикатор;
• узкий шпатель, тонкая малярная кисть;
• гофрированная пластиковая трубка;
• карандаш.

Стандартный внешний вид подрозетников

Из материалов необходимо приобрести следующее:

• трехжильный медный кабель, чтобы можно было сделать заземление;
• пластиковые подрозетники;
• гипс или шпаклевка;
• жидкая грунтовка для бетона и штукатурки;
• розетки с тремя контактами.

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).
