Дымогенератор для холодного копчения своими руками: принцип действия + инструктаж по сборке коптильни

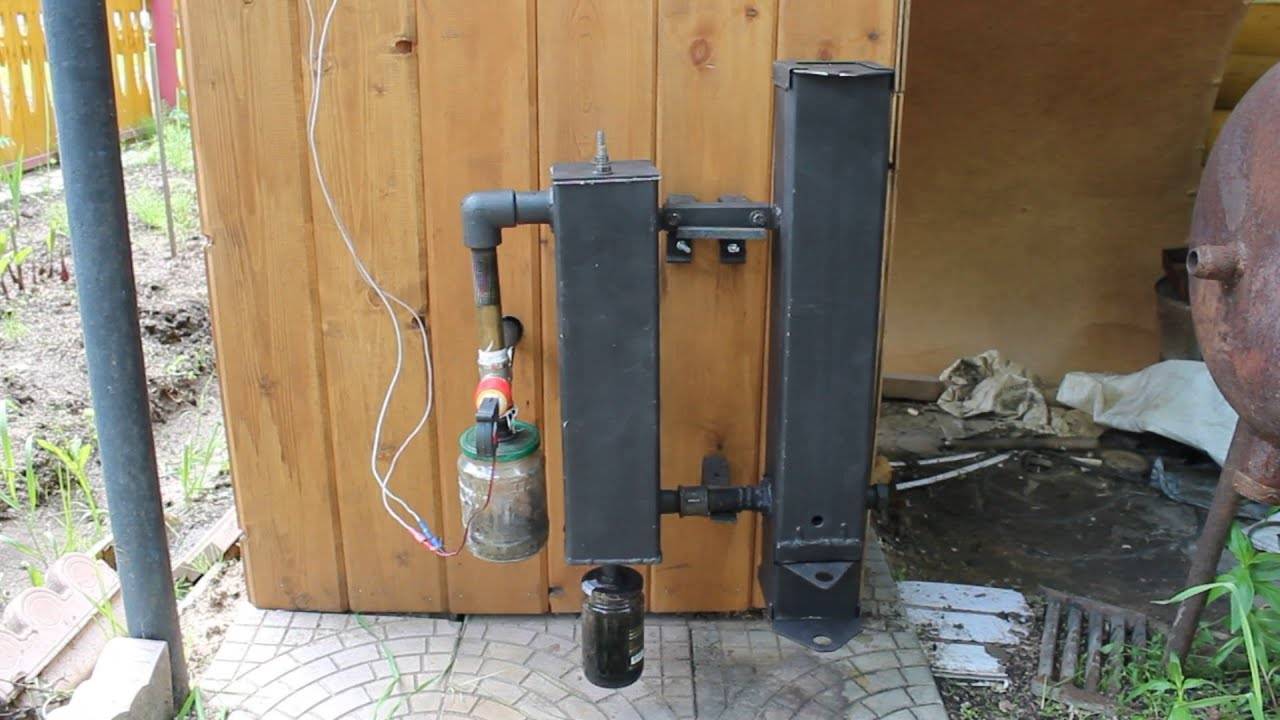

Стандартная сборка

Классический агрегат изготавливается по аналогичной схеме коптилки из огнетушителя.

Как сделать правильный дымогенератор для холодного копчения своими руками пошагово:

  1. Зачистить все металлические детали болгаркой со шлифовальным кругом до блеска.
  2. Из стального листа вырезать круглые плашки. От основной трубы отрезать кольца шириной 5 см.
  3. Отрегулировать пластины путем удаления лишнего металла до той степени, пока они не будут плотно входить внутрь трубы. К кольцам приварить круглые плашки. Манипуляции проделывают на двух трубах.
  4. В верхних крышках в центре вырезаются отверстия диаметром 2 см. Затем на дыры ввариваются две трубки длиной 4 см с резьбой на краях. К основной трубе, где будет сжигаться топливо, приваривается стальной тройник.
  5. К одной стороне прикручивается переходник с соплом сечением 1 см, к которому прикручивается компрессор.
  6. С другой стороны тройника фиксируется шланг длиной 2-3 м и устанавливается на трубку, выходящую из камеры копчения.
  7. Внизу основных труб вырезается отверстие сечением 4 см. Затем два изделия соединяются сваркой с помощью разборного переходника.
  8. На дне фильтровальной камеры в центре проделывается отверстие размером 3 см. Сваркой или болтами к днищу прикрепляется металлическая крышка, в середине которой тоже имеется отверстие сечением 3 см. Поскольку размер крышек практически стандартный, то для сбора конденсата можно прикрутить банку любого объема.

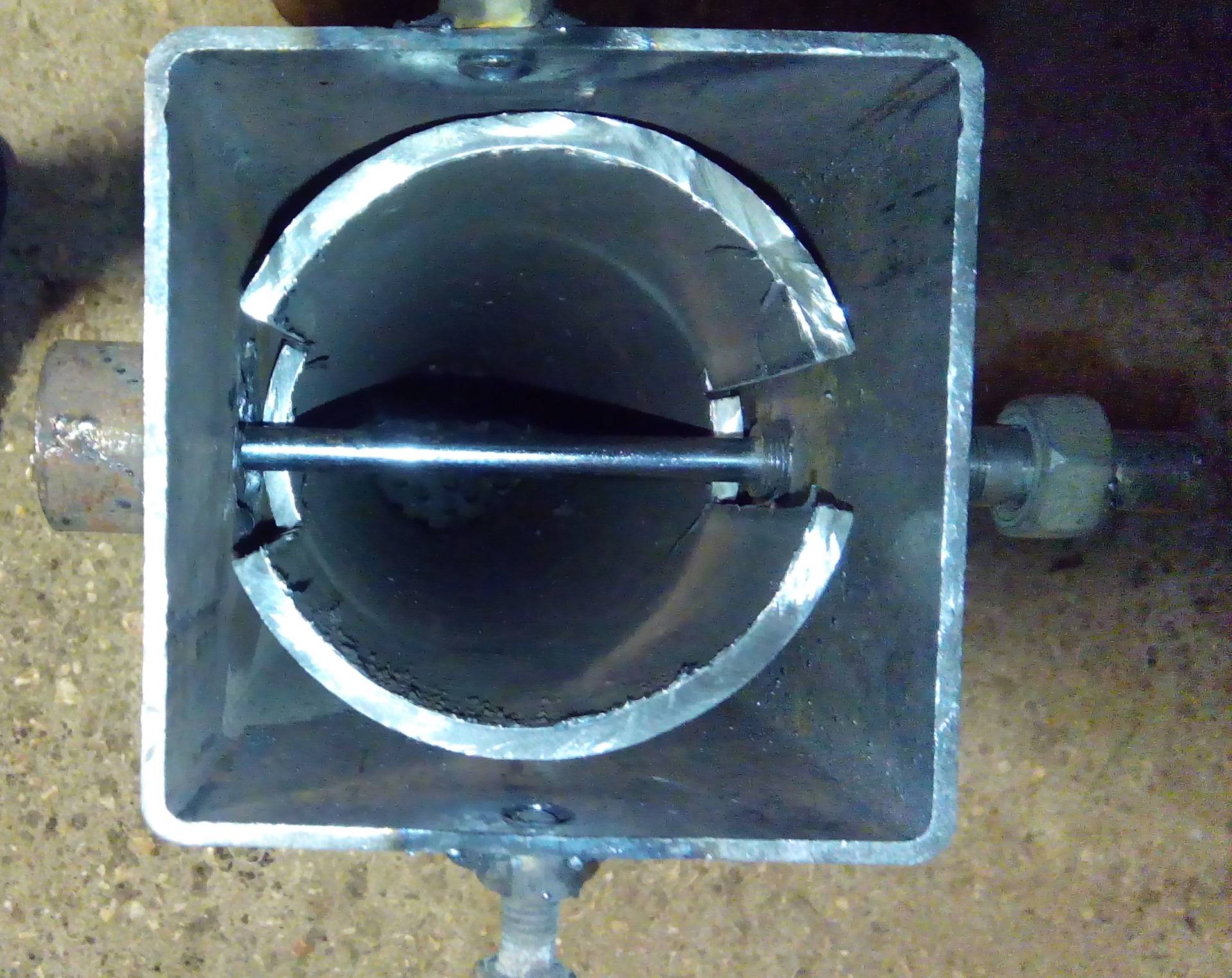

  9. Внутрь фильтровальной камеры помещается арматура с пластинами, которые оснащены множественными дырами. Дополнительно используется металлическая стека для чистки посуды или другой пористый материал для сдерживания дыма.
  10. Затем к переходнику на фильтровальной трубе приваривается дымоход из металлической трубы, также допустимо использовать шланг.
  11. Для дополнительной тяги в камере горения внизу делается несколько отверстий сечением 1 см и приваривается трубка длиной 20 см. Внутри воздуховода монтируется заслонка из мелкой пластинки и прутка.

В конце коптильня холодного копчения с дымогенератором своими руками оснащается зольником из мелкоячеистой сетки и ножек. Конструкция помещается на дно камеры горения, а поверх накладываются опилки.

Такой агрегат способен не только равномерно окуривать продукты, но и очищать дым от смолы и грязного конденсата, при попадании которых внутрь камеры копчения мясо испортится горечью.

Что такое холодное копчение

Холодное копчение — это процесс обработки продуктов с помощью дыма.

Температура копчения не превышает 30°, для чего между источником (тлеющей древесиной) и коптильным шкафом (емкостью, в которую загружены подготовленные продукты) делается длинный канал. Проходя по нему, дым теряет свою температуру и поступает в коптильню уже с нужными параметрами. Продукты, обработанные таким способом, сохраняют свои полезные свойства, витамины, микроэлементы. Отсутствие нагрева позволяет сохранить плотность и структуру продуктов. Таким способом можно готовить мясо, рыбу, бекон, фрукты и овощи и массу других продуктов.

Холодное копчение — весьма длительный процесс. Обработка длится многие часы, иногда — дни. В отдельных случаях длительность процедуры может достигнуть месяца. Кроме того, качество обработки зависит от особенностей конструкции коптильни, длины и конструкции канала и прочих факторов. Поэтому, качество копчения у разных конструкций немного отличается.

Для приготовления качественных копченых продуктов необходимо обеспечить соответствие оборудования определенным требованиям. Это усложняет процесс сборки стационарных коптилен, требует больших трудозатрат и множественных экспериментов.

Принцип работы

Дымогенератор для холодного копчения вырабатывает дым, идущий по цилиндру с патрубком и отводкой к камере с продуктами. Подаваемый под давлением воздух увлекает его за собой. При этом он полностью поглощается продуктом и не выходит за пределы устройства. То есть — потребляется без потерь. Чем больше объем камеры сгорания, чем дольше продукты коптятся.

Коптильня состоит из двух частей: для сжигания топлива и развешивания продуктов. Дрова должны лишь тлеть, поэтому свежего воздуха с кислородом в данную камеру должно поступать немного. Эти части соединены трубопроводом, по которому идет дым. Чем его больше, тем интенсивнее происходит копчение. В этой средней части должно быть отверстие, чтобы лишний дым удалялся. С его же помощью создается разреженная атмосфера.

При копчении продуктов несколько часов, нужно, чтобы топливо постоянно тлело. Дрова добавляют, что вынуждает находиться неподалеку. Сделав дымогенератор своими руками, возможно устранить эту необходимость.

Когда дым при сжигании дров оказывается в камере с развешенными продуктами, те пропитываются, что дает эффект консервирования. А также приобретают своеобразный вкус и аппетитный аромат. Этапы работы аппарата следующие.

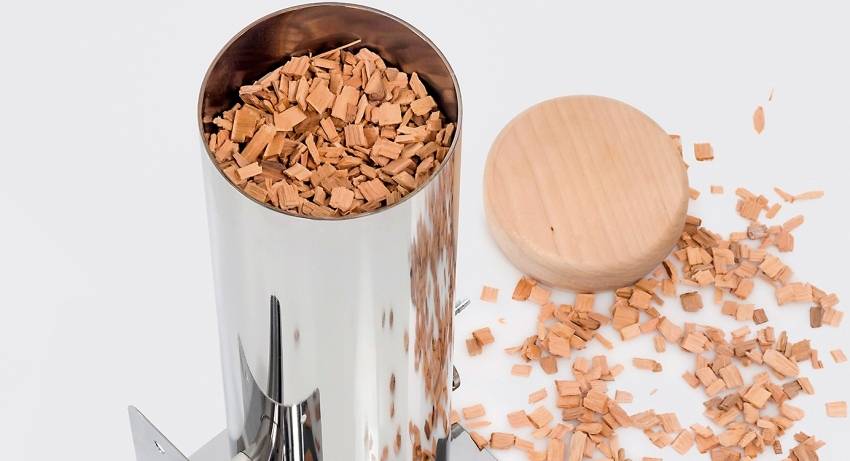

  • Генератор дыма загружают на объем до 1 л щепой или опилками, закупоривают крышкой.
  • Патрубок компрессора присоединяется, дымоход совмещается с коптильной камерой.
  • Посредством бокового отверстия поджигаем древесину.
  • Включается вентилятор. Копчение началось.

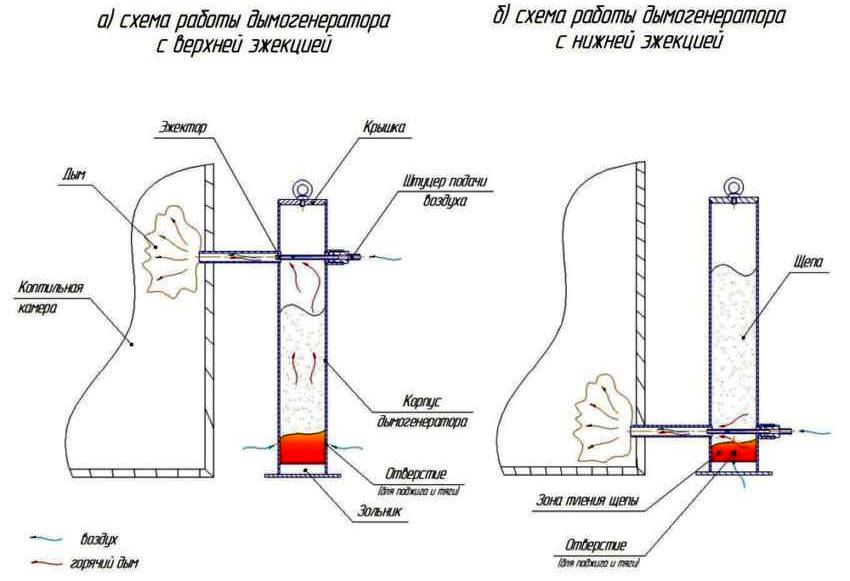

Принцип работы дымогенератора копчения реализуется с помощью инжектора, роль которого выполняет тройник с вентилятором. В дымоходе образуется разреженная атмосфера, которая вытягивает дым. Поток идет к коптильному шкафу. Боковые отверстия дымогенератора обеспечивают одновременный приток внешнего воздуха. Благодаря этому горение происходит без вмешательства человека. Вмонтированный термометр контролирует температуру внутри. Если длину дымохода изменять, условия регулируются от горячего до холодного копчения.

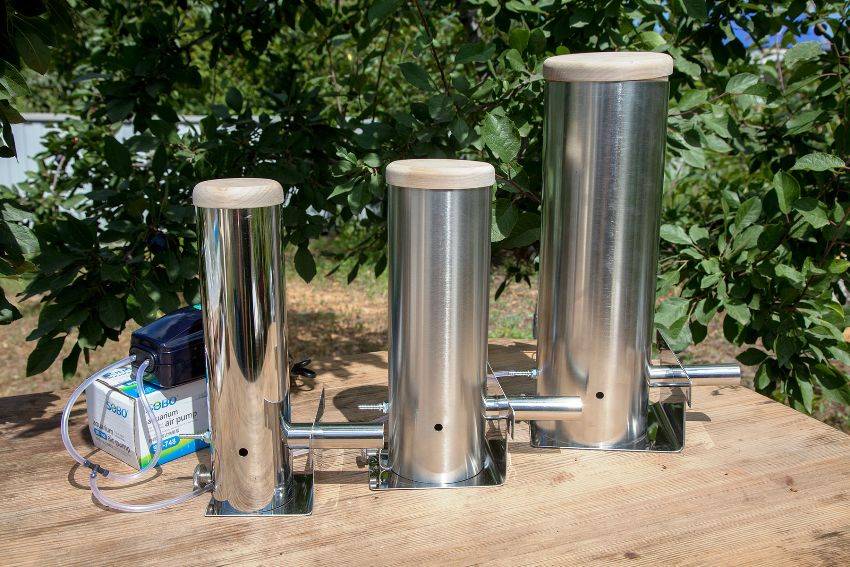

Дымогенератор для холодного копчения: размеры

Габариты устройства, используемого для производства дыма, могут быть разными. Покупные модели, как правило, реализуются вместе с техническими документами, в которых указываются их характеристики. Из них же можно узнать о том, для какого коптильного шкафа будет оптимальным данный прибор.

Устройства, собранные в домашних условиях, с трудом поддаются классификации. Чтобы габариты емкости и мощность дымогенератора совпали, нередко требуется проводить тестовые запуски. Наиболее распространенный на сегодняшний день размер коптильного резервуара составляет 0,3 м³. Такая конструкция позволяет приготовить достаточное количество блюд, изготавливаемых в домашних условиях, путем холодного копчения. Своими руками дымогенератор можно выполнить из самых разных подручных средств.

Агрегаты для копчения могут создаваться в разных вариациях и размерах

Важно запомнить, что размеры самого прибора не так важны. Они зависят в первую очередь от того, какие будут использованы материалы при его сборке

Основным параметром в любом случае является мощность устройства, которая влияет на производительность дымогенератора.

Принцип работы

Прибор для приготовления еды методом холодного копчения работает по принципу пиролиза, то есть процесса разложения природных соединений, испытывающих недостаток в кислороде, то есть опилок или дров при копчении. Суть работы агрегата нельзя назвать сложной, она заключается в производстве дыма, который создается при двух непрерывных тесно связанных между собой процессах:

  • нагревании древесины;
  • тлении без подачи кислорода.

Прибор выглядит как небольших размеров закрытый ящик, где каждая часть дымогенератора выполняет свою роль:

  1. В передней части прибора находятся выключатели, позволяющие осуществлять контроль над его работой.
  2. В верхней части аппарата располагается бункер, который обеспечивает подачу топлива, и труба, необходимая для отведения дыма.
  3. Во внутренней части устройства располагается механизм, обеспечивающий определенную дозу подачи опилок к аппарату нагревания, место для сбора золы и электронный контроллер, отвечающий за частоту подачи древесины и за температуру.

Несмотря на то, что дымогенератор чаще используется в коптильнях, готовящих продукты холодным способом копчения, им все же снабжаются и некоторые модели коптилен, коптящих пищу горячим методом.

Принцип работы устройств различных видов коптилен одинаков, разница заключается лишь в его размещении. В коптильнях для горячего копчения он располагается внутри камеры, в агрегатах, предназначенных для холодного копчения, он размещен снаружи коптильной камеры.

Преимущества устройства

К преимуществам генератора дыма фрикционного типа относят следующее:

  • Высокое качество дыма. Дым, получаемый способом трения, содержит минимальное количество вредных для организма веществ. Вкусовые качества и аромат готовых копченостей более богатый и приятный, чем у тех, которые обработаны дымом, полученным путем горения древесины.
  • Безопасность вырабатываемого дыма. Процесса горения нет, что обеспечивает отсутствие смол, а также фенольных и других опасных для здоровья соединений. В электрических печах древесный материал полностью распадается, причем часть органических веществ почти полностью окисляется, что отражается на качестве дыма. Во фрикционных генераторах дыма создаются благоприятные условия для неполного сгорания материала. Из-за этого дым перенасыщен органическими веществами, концентрация которых резко сокращается при разбавлении воздухом.
  • Отсутствие риска пережигания продуктов. Здесь все понятно.

Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим

Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы. Из старого огнетушителя можно сделать дымогенератор для холодного копчения

Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор

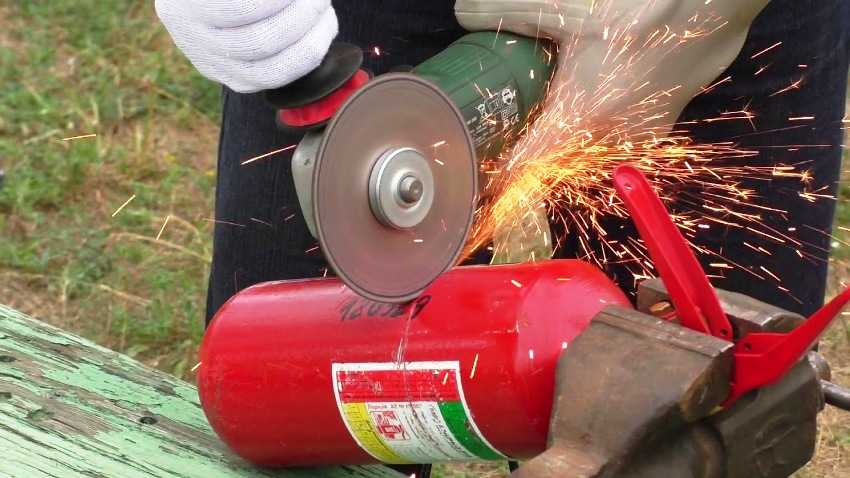

Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.

Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм.

Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.

На заметку! Перед сборкой рекомендуется выполнить подробный чертеж дымогенератора для холодного копчения своими руками. Видео также поможет упростить процесс изготовления данного устройства.

После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.

Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.

Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник.

Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.

Инструкция по эксплуатации

Чтобы агрегат как можно эффективнее использовал заложенные конструкцией функции, следует придерживаться правил по его эксплуатации:

  1. Перед тем как запустить дымогенератор в работу подберите поверхность и установите агрегат. Поверхность должна быть ровной и надежно защищенной от возгораний, поскольку в имеющиеся в генераторе отверстия часто просыпается не только пепел, но и не прогоревшие угли (так называемый жар).
  2. Размещая древесно-стружечное топливо в отсек корпуса, старайтесь вначале укладывать на дно тонкие веточки и щепки (10-20 мм), затем можно использовать материал более крупный. Не стоит увлекаться формированием «колодцев», а также загружать слишком большие ветки.
  3. При использовании в качестве топлива опилок (они будут ложиться плотнее щепок, веток или щепы, что затормозит или даже полностью перекроет выход дыма), наденьте на трубу, которая располагается верху (более тонкая), круто завитую пружину (можно использовать трубку из стали с перфорацией). Качество материала не имеет особого значения, главное – нужно правильно подобрать диаметр (около 20 мм). Пружину можно «наглухо» закрепить либо сделать съемной.
  4. После этого помещаем в коптильню приготовленные для копчения продукты.

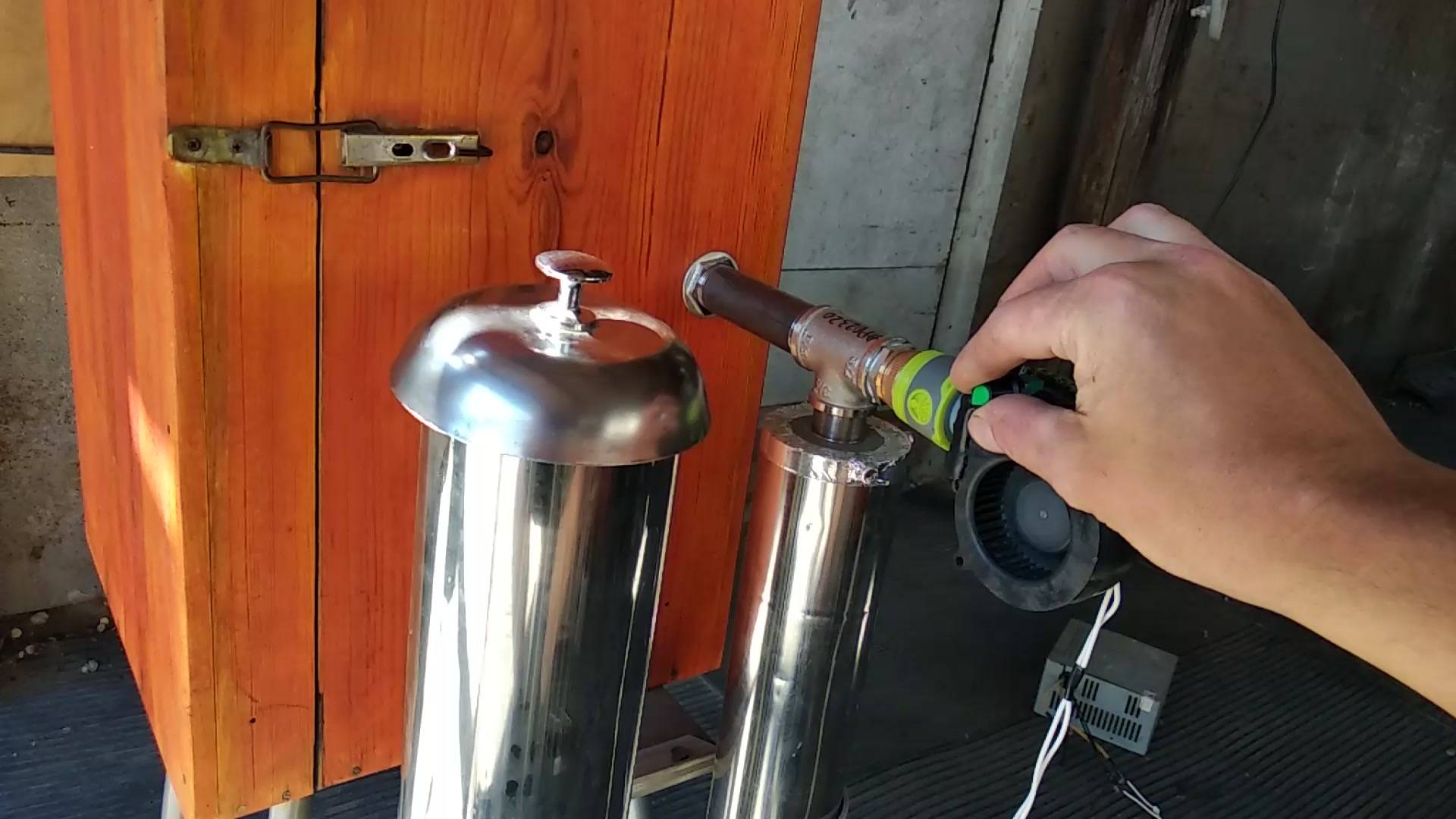

  5. Прикрываем плотно крышку. Соединяем дымоходом компрессор с фитингом, а коптильню с генератором.
  6. Поджигаем топливо и осуществляем запуск компрессора.
  7. Открываем заслонку зольника.
  8. Когда тление древесины выходит на средний уровень, по необходимости производим регулировку подачи воздуха компрессором и зольной заслонкой.

Изготовить собственными руками дымогенератор с заслонкой и зольником при владении навыками сварки абсолютно несложно. Для этого не понадобится ни дорогостоящих материалов, ни особых инструментов (кроме сварки). Если вы хотите опробовать холодное копчение, обязательно сделайте такой агрегат, он имеет отличную тягу и позволяет на выходе получить качественные копченые продукты.

Дымогенератор из электроплиты своими руками

А теперь знакомьтесь: самая простая коптильня холодного копчения своими руками с дымогенератором. Такое устройство делается без компрессора и подойдет для готовки на улице.

Модель проще по конструкции, нежели другие негерметичные садовые модели, где может быть применено дерево в качестве основы корпусы. Здесь нет дверок. Чтобы сделать дымогенератор из огнетушителя, берется заготовка. Здесь готовая заготовка – просто жбан с обрезанным дном.

Дальнейшие шаги вам подскажет следующее «руководство к действию».

Комплектующие:

  • электроплитка;
  • старое стальное ведро, либо кастрюля;
  • труба, или жестяная бочка б/у;
  • проволочная сетка;
  • пара арматурных прутков;
  • железный лист, либо фанера;
  • опилки, стружка, щепа.

Для этой затеи понадобится запитка от электричества, поэтому стоит заранее позаботиться о подключении плитки.

Руководство по изготовлению

  1. Не забыть срезать дно с бочки. Можно оставить, но будет неудобно загружать продукты для обработки.
  2. Далее просверливаются либо пробиваются дырки под арматуру на 1/3 высоты бочки (крючья тоже подойдут). Пара прутов продевается навылет, через дырки. Крест на крест либо параллельно.
  3. На прутки устанавливается противень из проволоки. На нее подвешиваются продукты. Берется кастрюля и заправляется подготовленным топливом.
  4. На всякий случай плитка ставится на негорючее основание и включается в сеть. На нее водружается кастрюля. Ручка плитки выставляется на необходимую мощность.
  5. Далее устанавливается бочка – так, чтобы плитка с кастрюлей оказались внутри. Верхняя дыра бочки прикрывается листом железа либо фанерой.

Конструкцию можно усовершенствовать. Для этого стоит сделать внизу дверцу – тогда появится возможность регулировать накал плитки. На одной закладке топлива агрегат будет работать от 3 до 5 часов.

Виды дымогенераторов

Дымогенераторы для коптилен холодного копчения различаются по способу нагрева щепы:

  • твердотопливные;
  • газовые;
  • электрические.

Жидкое топливо в коптильнях не применяется. Оно при сгорании дает неприятный запах, который может передаться готовым продуктам и испортить их.

Дымогенераторы различают также по способу подачи дыма в коптильню:

  • естественной тягой;
  • вентилятором.

Различаются устройства и по способу охлаждения дыма до необходимой температуры. Многочисленные конструкции призваны решить такие технические задачи, как уменьшение габаритов узла и повышение рабочих качеств дыма. На рынке Москвы и других городов представлены следующие варианты:

  1. Спиралевидный. В дымоходе на его оси размещена тонкая труба, а к ней приварена спиралевидная лопасть с шагом, равным диаметру внешней трубы. Дым, следуя за витками спирали, проходит расстояние, равное нескольким длинам трубы.
  2. Со сборником конденсата. Конденсат образующийся при охлаждении дыма, попадая на продукты, вызывает снижение их потребительских качеств и даже порчу. Если он стекает обратно в опилки, то переувлажняет щепу. Патрубок дымохода в середине прогибают вниз, при этом конденсат скапливается в нижней точке трубы. Там монтируют отвод, чрез который накопившуюся влагу сливают в отдельную емкость.
  3. Пассивный лабиринт («Улитка»). Несложный по конструкции и ограниченный по производительности дымогенератор работает на опилках и позволяет обойтись без конденсатоуловителя и нагнетателя. В коробке из перфорированного листа делают спиральный лабиринт с шириной прохода 4-6 см и такой же высотой стенок. В проходы лабиринта плотно забивают опилки на высоту 3-4 см. Далее их поджигают с одного конца, и устанавливают в камеру сгорания. Тлеть такая конструкция может 6-10 часов. Существует вариант конструкции с прямоугольной спиралью.
  4. Промышленный дымогенератор. Это серьезные механизированные установки, в которых осуществляется непрерывная подача опилок в зону тления. Опилки хранятся в бункере, оттуда через фильтровальную решетку через воронку подаются на шнековый механизм. Он и подает опилки в рабочую зону. Там опилки нагреваются электронагревательным элементом. Золя от сгоревшей древесины проходит сквозь решетку колосников и падает вниз, в зольник-накопитель. Система регулирует влажность и температуру дыма, поддерживая их на заданном уровне. Она способна к продолжительной работе без вмешательства оператора.
  5. Бытовой электродымогенератор. Это упрощенная версия промышленной установки, имеющая те же основные узлы, но обладающая меньшей производительностью и автономностью работы.
  6. Портативный. Представляет собой модифицированную кастрюлю или небольшую металлическую бочку. На дно насыпаются щепа или опилки, над ними на высоте 5-6 см устанавливается поддон для стекающего сока и жира на ножках. На высоте 10-15 см от верхнего края крепится решетка, на которую укладывают продукты. Под днищем разводят костер. Следует следить за тем, чтобы пламя было умеренным, лучше пережигать дрова в стороне и подгребать под днище только горячие угли.
  7. Походный. Самую простую коптильню делают из походного котелка, на дно насыпают щепу, крышку переворачивают и привязывают продукты к ручке.

Портативный дымогенератор для коптильни

Устройство агрегата

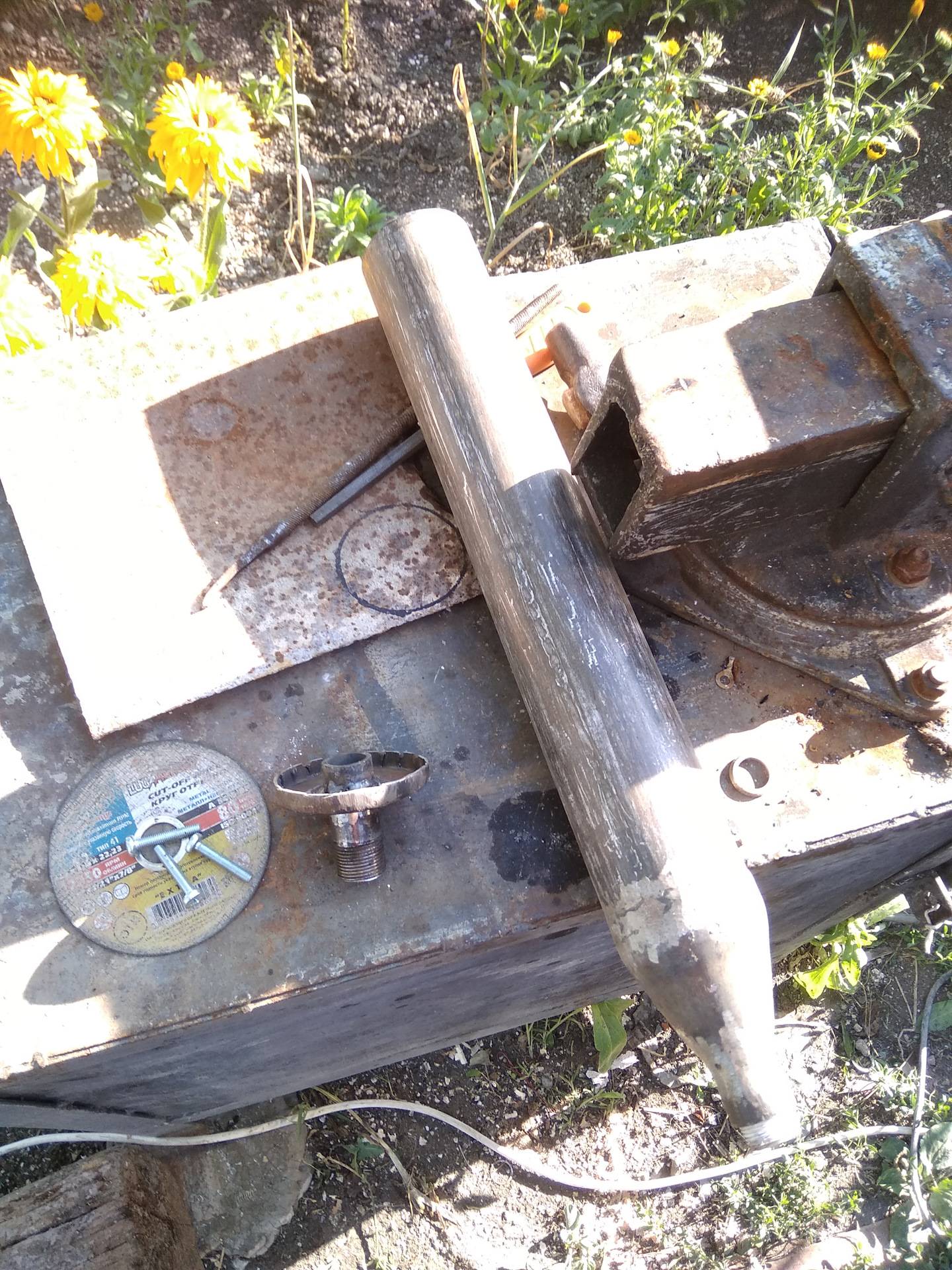

Стандартный генератор дыма состоит из трубы, играющей роль корпуса, двух заглушек, трубки для дымохода и тяги, гофры или рукава, компрессора, эжектора и камеры копчения.

Устройство дымогенератора для холодного копчения и назначение деталей:

  1. Труба сечением 10-15 см. Для маленьких коптилок не стоит применять трубопровод большого диаметра, поскольку расход топлива на малые объемы копчения продуктов получится нецелесообразным.
  2. Две заглушки снизу и сверху трубы. Корпус также может быть не круглый, а квадратный. Для этого используется профильная труба. Ее преимущество заключается в плотном стыковании отдельных элементов конструкции, к примеру, дымохода.
  3. Гофра малого диаметра применяется для соединения дымогенератора и кабинки для копчения, а также для соединения вентилятора с агрегатом для подачи воздуха.
  4. Трубки для дымохода и циркуляции воздуха с заслонкой должны быть сечением примерно 3 см.
  5. Эжектор состоит из сантехнических изделий, таких как тройник, медная трубка. Деталь предназначена для активной подачи дыма в камеру копчения.
  6. Компрессор или вентилятор нужен для интенсивной подачи воздуха на эжектор, который направляет поток дыма в кабинку с готовящимися продуктами.
  7. Камера копчения – это деревянный, металлический короб с дымоходом, в котором коптится мясо. Кабинку и генератор обязательно соединяют гофрой или металлической трубкой, прикручивающейся на резьбу.

Как видно, элементов для сборки аппарата немного, и они доступны каждому. Единственно, придется приобрести маленький компрессор, к примеру, аквариумный, который продается в зоомагазинах.

Дымогенераторы самостоятельного изготовления

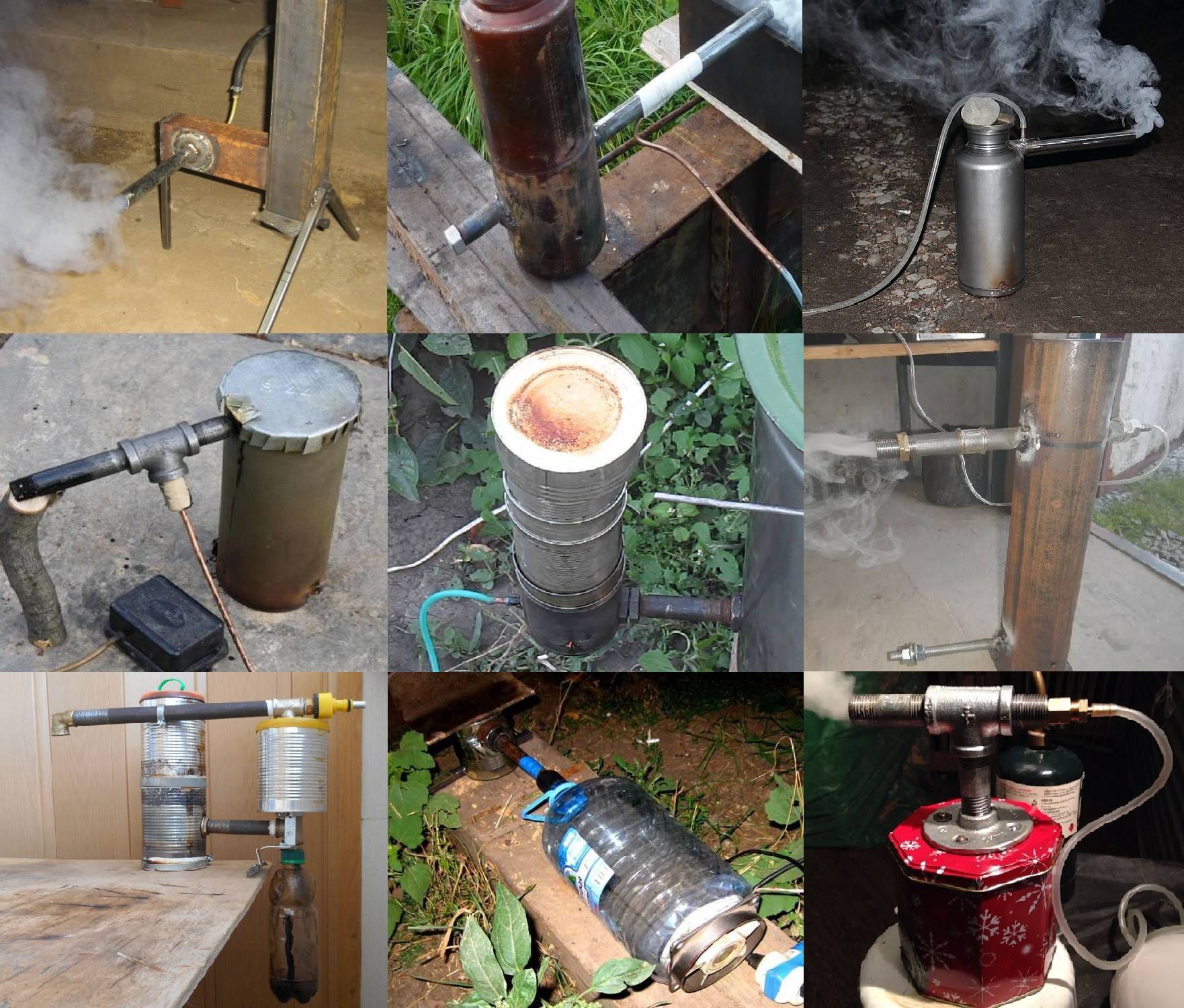

Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

  • электрическая плитка;
  • старая кастрюля;
  • труба или бывшая в употреблении бочка,
  • сетка из проволоки;
  • два прута арматуры;
  • лист железа, фанеры;
  • опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

  1. Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
  2. Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
  3. Положить в кастрюлю древесное топливо.
  4. Кастрюлю поставить на включенную в розетку плитку.
  5. При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
  6. Поставить бочку на плитку.
  7. Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

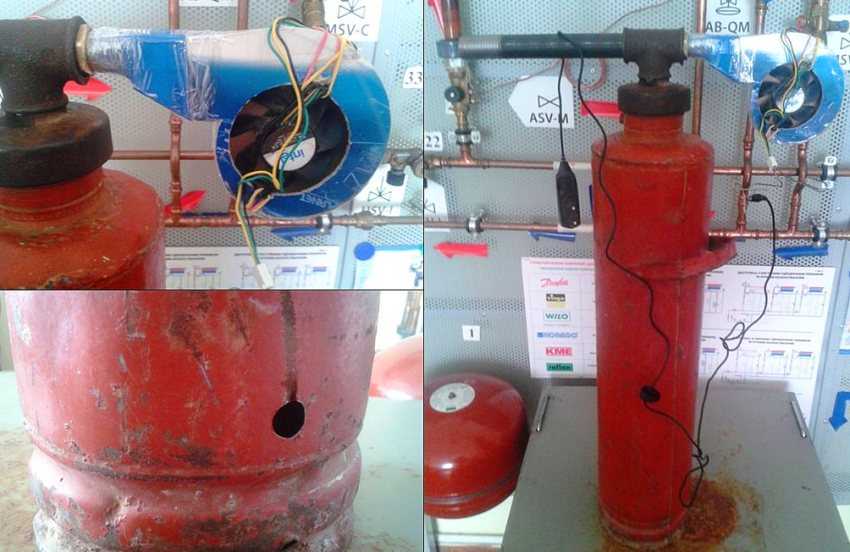

Дымогенератор из отработанного огнетушителя

Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.

Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.

Сборка дымогенератора:

  1. Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
  2. В крышке сделать отверстие, вкрутить тройник с патрубками.
  3. К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
  4. Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.

Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.

Дымогенератор из жестяных банок

Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.

Для этого понадобятся:

  • три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
  • соединительные хомуты или металлическая лента;
  • лента фум;
  • тройник и гайка для его закрепления;
  • кусок медной трубки с небольшим диаметром;
  • кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.

Порядок сборки устройства:

  1. Очистить и высушить консервные банки.
  2. Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
  3. Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
  4. В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
  5. К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
  6. Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
  7. Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
  8. Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
  9. Закрыть конструкцию сверху эжектором.
  10. На второй конец медной трубки прикрепить шланг компрессора.

Простой дымогенератор готов.

Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Общие требования к технологии холодного копчения

Чтобы определиться с оптимальным агрегатом, необходимо знать технологические особенности холодного копчения. Важен также вопрос технических и финансовых ограничений.

Учитывая перечисленные факторы, к оборудованию предъявляют ряд требований:

  1. Устройство дымогенератора должно быть простым, чтобы его проще было смастерить самостоятельно.
  2. Рабочая камера конструируется таким образом, чтобы её объёма было достаточно для непрерывного подвода и охлаждения дыма.
  3. Коптильня функционирует автоматически, но нельзя забывать о правилах пожарной безопасности.
  4. Топливо в виде древесных щепок должно расходоваться эффективно, а интервалы между последующими загрузками должны быть максимальными.
  5. Чтобы свести к минимуму время копчения, имеет смысл остановиться на доступных и надёжных конструкциях. Простой дымогенератор является самым эффективным, его можно сделать в домашних условиях и пользоваться долгое время.

Перечисленные требования справедливы и в случае приобретения готового аппарата.

https://youtube.com/watch?v=rbfqanhgHCU

Дымогенератор своими руками: принцип действия устройства

Для того чтобы собрать функционирующий прибор, рекомендуется разобраться в его конструкции и понять, каким образом он работает. У всех дымогенераторов одинаковый принцип действия. Все они используются для продуцирования дыма и способствуют его транспортировке в нужном направлении.

Топливо, применяемое для получения дыма, может быть представлено как дровами, так и щепой (древесными опилками). Рассмотрим принцип действия генератора дыма для холодного копчения более подробно. При сгорании топлива выделяется дым, который поступает во входное отверстие данного прибора. Затем он (под воздействием компрессора) направляется в другую часть прибора, в результате чего попадает в коптильный резервуар.

Схема работы дымогенератора с разным типом эжекции

Компрессор играет очень важную роль, так как он подает в генератор дыма своими руками воздух, который имеет повышенное давление. Многие специалисты отмечают, что данные устройства имеют очень высокий коэффициент полезного действия.

Для того чтобы собрать камеру дымогенератора, в которой будет происходить перегонка дыма, можно воспользоваться любой подходящей емкостью. Чаще всего в этом случае применяется тара:

  • корпус огнетушителя;
  • алюминиевый молочный бидон;
  • термос.

Наиболее целесообразным является использование металлической трубки. Из нее можно изготовить дымогенератор для холодного и горячего копчения

Важно запомнить, что ее длина не должна превышать 1 м. Если сделать прибор большей протяженности, то тогда эффективность устройства уменьшится

Дым, проходящий по слишком длинной трубке, будет терять свою скорость движения, а также температуру.

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

Сборник конденсата

При холодном копчении выделение конденсата – это часть процесса. От этого никуда не денешься. Этот факт заметно усложняет процесс копчения, особенно если на улице нежарко. Но если сделать устройство для сбора конденсата, то проблема уже не будет стоять так остро.

Выходную трубку из дымогенератора нужно опустить вниз, в самой нижней ее точке поставить специальную емкость под сбор конденсата, к емкости приварить две трубы — одну напротив другой. С противоположной стороны эта труба вновь поднимается вверх и обычным образом входит в коптильный шкаф. Такое устройство собирает большую часть конденсата. Не забывайте время от времени сливать конденсат из емкости.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
