Стальные радиаторы отопления: разновидности, характеристики и преимущества батарей

Как выбрать лучшую модель

Предпочтение определённой модели отопительной панели зависит от финансовых возможностей, параметров помещения, типа отопительной системы и требованиями относительно здоровья людей, проживающих или вынужденных подолгу находиться в помещении.

Тип радиатора

Наиболее бюджетным типом являются панельные радиаторы, но они плохо поддаются уборке, в конвекторных панелях скапливается пыль.

Вследствие этого они не рекомендованы для использования в детских и медицинских учреждениях, а также для аллергиков. В этих случаях выбирать следует между трубчатыми и секционными моделями.

Кроме того, панельные радиаторы наиболее чувствительны к давлению в отопительной системе вследствие малого сечения каналов.

Высота

Подбор модели по размерам определяется параметрами помещения — высотой подоконников, под которыми будут устанавливаться обогреватели. А также учитывают необходимую мощность, которая также связана с габаритами.

Справка! Радиаторы панельного типа имеют высоту от 20—90 см, трубчатого — от 19 до 30 см.

Мощность

Мощность отопительной батареи указывается производителем. При эксплуатации она зависит от температуры подаваемого теплоносителя. На тип радиаторов и их количество для установки влияет количество окон и размер помещения. Предварительный расчёт требуемой мощности определяется умножением площади помещения на 100.

Диаметр трубопровода

Внутренний диаметр подключения указывается производителем, и должен не сильно отличаться от диаметра отопительной системы.

В идеале, эти два параметра лучше планировать одновременно с установкой всей системы.

Способы установки: с нижним подключением или навесной

Поскольку стальные радиаторы обладают меньшим весом по сравнению с чугунными, чаще всего их размещают в навесном настенном варианте.

Однако, если стены непригодны для этого варианта, можно выбрать напольный обогреватель с нижним подключением.

Основные типы секционных радиаторов, их преимущества и недостатки

Чугунные

Чугунные секционные радиаторы – наиболее традиционные отопительные приборы, которые применяются для установки в системах парового и водяного отопления уже более 150 лет. Несмотря на то что за столь большой период времени на рынке появилось множество альтернативных вариантов, благодаря ряду присущих им достоинств радиаторы из чугуна продолжают пользоваться популярностью и сейчас.

Плюсы и минусы

  • долгий срок службы – обычно производители предоставляют гарантию на чугунные секционные радиаторы в пределах 10-30 лет, но в реальных условиях такой прибор прослужит не менее 50-80 лет;
  • способность выдерживать давление до 18 атмосфер, благодаря чему такие радиаторы допускается устанавливать в высотных домах;
  • доступная стоимость стандартных секционных моделей;
  • устойчивость к механическим нагрузкам;
  • отсутствие негативного воздействия на качество воздуха;
  • низкие требования к качеству теплоносителя – высокий уровень кислотности или наличие абразивных частиц не сказываются на эффективности работы и сроке службы чугунного радиатора;
  • коррозионная стойкость – при контакте с водой на поверхности чугуна образуется оксидная пленка (сухая ржавчина), предотвращающая дальнейшее разрушающее воздействие на металл;
  • способность выдерживать температуру теплоносителя до 150 °C, позволяющая устанавливать такие секционные радиаторы в системах не только водяного, но и парового отопления.
  • большой диаметр сечения проточной части (объем стандартной секции радиатора МС-140 составляет около 1,45 литров), из-за чего увеличивается объем требуемого теплоносителя в случае применения в автономных замкнутых системах;
  • высокая инерционность нагрева – из-за низкой теплопроводности чугуна, около 50 Вт/(м*К), такие секционные радиаторы долго разогреваются до рабочей температуры;
  • непритязательный дизайн стандартных моделей (впрочем, на рынке присутствуют и чугунные радиаторы в дизайнерском исполнении, особенно популярен стиль ретро);
  • достаточно низкая теплоотдача – тепловая мощность одной секции чугунного радиатора составляет в среднем 80-160 Вт в зависимости от размера из-за низкой теплопроводности металла, а также относительно небольшой площади теплоотдачи;
  • большой вес – стандартная секция чугунного радиатора весит примерно 7 кг, из-за чего усложняется транспортировка и монтаж, а также выдвигаются повышенные требования к крепежу и прочности материала стены.

Алюминиевые и биметаллические

Алюминиевые и биметаллические секционные батареи отопления внешне практически неотличимы и имеют схожую конструкцию, состоящую из отдельных вертикальных секций, соединенных стальными ниппелями диаметром 1\’\’. В верхней и нижней части каждого элемента находятся горизонтальные каналы большего диаметра, которые для обеспечения равномерного нагрева всей поверхности соединены между собой протоками меньшего диаметра. На боковых частях каждой секции располагаются тонкие вертикальные пластины, способствующие увеличению площади теплоотдачи и улучшению конвекции. Биметаллические радиаторы отличаются наличием во внутренней части стального «скелета», по которому циркулирует теплоноситель – такая особенность позволяет повысить устойчивость к высокому давлению и снизить чувствительность к присутствующим в теплоносителе примесям.

Плюсы и минусы

  • высокая теплоотдача – теплопроводность алюминия составляет 202-236 Вт/(м*К), что гарантирует низкую инерционность нагрева радиатора, при этом мощность одной секции стандартного размера 500/100 может достигать 200 Вт.
  • возможность установки в системах с рабочим давлением от 6 до 20 бар для алюминиевых секционных радиаторов и до 30 бар для биметаллических – такое разнообразие позволяет выбрать как более доступные приборы для систем автономного отопления, так и более дорогие для квартир в высотных домах;
  • небольшой объем теплоносителя – емкость одной секции составляет в среднем 0,25-0,5 л, такая характеристика особенно важна в случае применения алюминиевых или биметаллических радиаторов в автономных замкнутых системах отопления;
  • универсальный привлекательный дизайн стандартных секционных батарей, а также возможность приобретения дизайнерских моделей оригинальной формы и любого цвета;
  • легкий вес (до 2 кг для алюминиевых радиаторов), облегчающий транспортировку и монтаж, а также делающий возможной установку даже на деревянные или гипсокартонные стены.
  • чувствительность к уровню кислотности теплоносителя (отсутствует у биметаллических секционных радиаторов);
  • относительно невысокая механическая прочность алюминия.

Плюсы и минусы панельных радиаторов

Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.

Достоинства панельных конструкций заключаются в следующем:

  • Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
  • Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
  • Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
  • Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
  • Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
  • Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.

Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.

Слабые стороны оборудования панельного типа состоят в следующем:

  • Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
  • Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
  • При транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.

Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.

Стальные панельные радиаторы: виды и определение мощности

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

  • Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
  • Тип 22 — двухпанельный с двумя пластинами оребрения.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
  • Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Типы стальных панельных радиаторов

Панельный вид

Стальные панельные радиаторы называют часто конвекторами. Состоит из одной/нескольких панелей для нагревания, конвекторного оребрения, патрубки для подключения, каналов для теплоносителя, решётки.

Довольно экономичный выбор для использования в частном доме, широко применяется для помещений с автономным теплоснабжением.

Типы стальных батарей

Делится на типы в зависимости от числа нагревательных панелей, конвекторов. 11 тип — состоит из одного ряда панелей, конвектора, не имеет решётки сверху. Нередко применяются для оборудования коридоров, туалетов. 22 тип — имеет две панели, конвектора, кожух. При относительно небольших габаритах имеет хорошую тепловую мощность. 33 тип — три панели, конвектора, кожух находится в закрытом состоянии.

Подбор

Теплоотдача варьируется между 200 и 1800 Вват и больше. Зависит от размера радиатора, фирмы и модели. Их инерционность мала. Быстро нагреваются и отдают тепло помещению. Рабочее давление около 7-10 атмосфер. Сильно подвержены коррозии. Выдерживают температуру воду до 120 градусов. Длина около трёх метров, высота от 25 до 85 сантиметров. Толщина стали зависит от производителя, обычно от 1,1 до 1,2 мм. Долговечны за счет своего материала, чем толще стенки, тем дольше прослужит радиатор. Их монтаж довольно прост и удобен.

Типы подключений

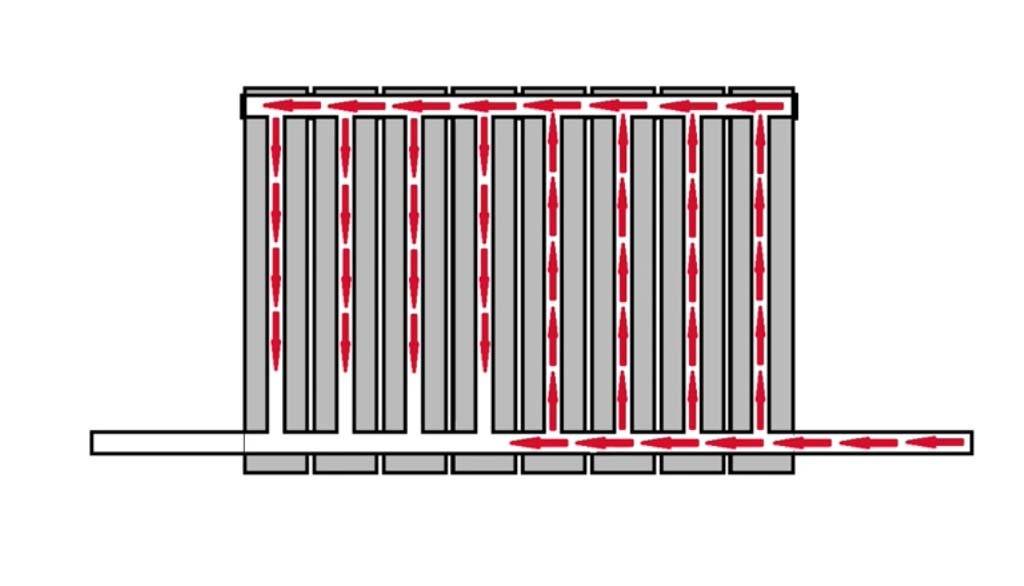

Нижнее. Теплоноситель проходит в нижнюю долю радиатора. Тёплые теплоносители легче прохладных, вследствие этого он подымается вверх, вытесняя остывший теплоноситель. Затем остывший опускается в нижний горизонтальный коллектор радиатора. Издержки тепла станут равны примерно 15-20% в зависимости от различных факторов.

Верхнее. Теплоноситель движется по верхней доли радиатора, но обязан опуститься книзу из-за заглушки, затем подняться по пастельной секции вверх и вытечь из радиатора с иной стороны. Таким образом теплоноситель протекает сквозь всю конструкцию радиатора, и он разогревается всецело.

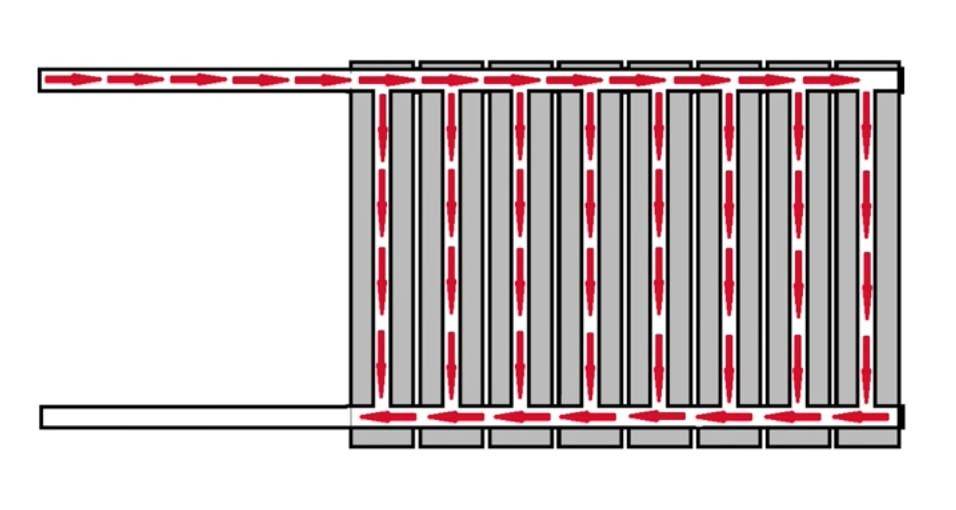

Боковое. При этом включении в верхнюю долю радиатора поступает теплоноситель, вслед за тем он опускается книзу по вертикальному каналу радиатора и сквозь нижний коллектор выходит сквозь ту сторону, откуда и подключался радиатор. Впрочем, всякий теплоноситель движется по пути меньшего сопротивления. Гигантская доля теплоносителя станет протекать сквозь 1-ые секции. Вследствие этого чем большее количество секций у радиатора, тем ниже температура подогрева будет у последних секций. Это скажется на совместной теплопотери радиатора.

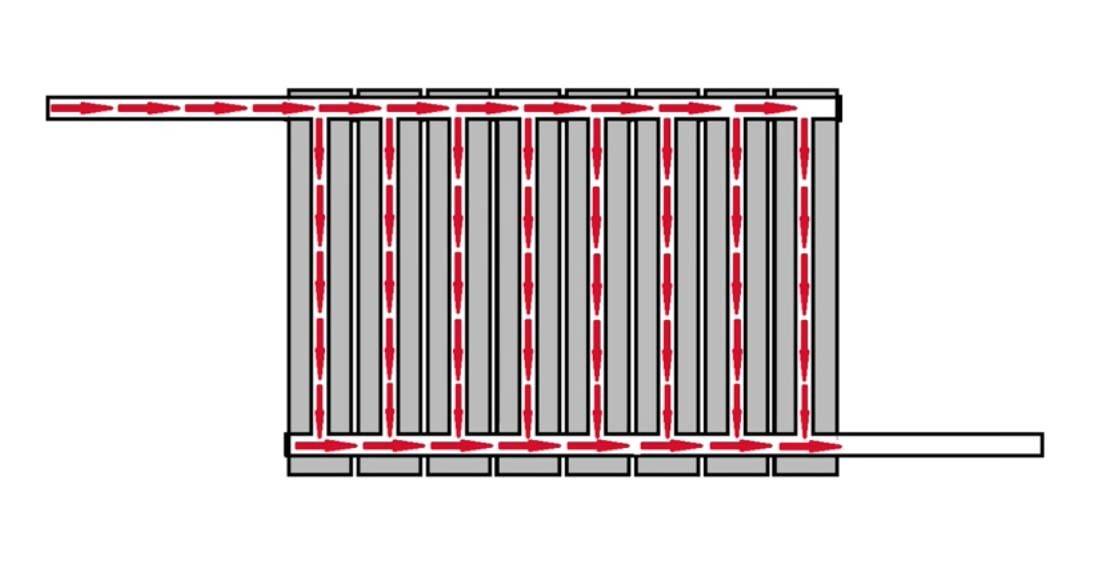

Диагональное подключение. Теплоноситель подаётся по верхней части радиатора, которая горизонтальна полу. Дальше стекает книзу по вертикальным трубам, попадает в низ радиатора и выходит в другую сторону. Так радиатор разогревается всецело, каждая секция греет приблизительно идентично хорошо.

Плюсы и минусы различных типов стальных батарей

При выборе типа радиаторов следует учесть все их особенности, так что необходимо разобрать и положительные, и отрицательные стороны приборов:

ПанельныеТрубчатые

ФОТО: allbuy.md

ФОТО: vsedlaprofi.ru

Преимущества
Быстрый монтаж за счёт цельности конструкцииРавномерный и быстрый прогрев
Высокая способность к теплоотдаче за счёт большой площадиОтличная теплоотдача с возможностью терморегулировки через встроенный термостат
Экономичный расход теплоносителя и, за счёт этого – экономия энергии на обогревПростой уход и отсутствие скопления пыли. Возможность периодической влажной уборки
Гладкая поверхность без травмоопасных углов и рёберБольшой выбор дизайнерского оформления, в том числе – с полками и панелями-сидениями, а также приспособлениями для просушивания обуви или полотенец
Универсальный и аккуратный внешний видБезопасность за счёт округлённых углов
Недостатки
Панели неразборные, а значит – неремонтопригодныеПодверженность коррозии, особенно при теплоносителе, не соответствующем стандартам качества
Плохая устойчивость к колебаниям давления в системеНеустойчивость к механическому воздействию
Чувствительность к качеству теплоносителя, склонность к образованию накипи и наростовВысокая стоимость, в сравнении с аналогичными панельными конструкциями
Нестойкость к механическому воздействию

Основные виды радиаторов для центрального отопления, их недостатки и преимущества

Чугунные радиаторы. Лидирующий по распространенности вид радиаторов на протяжении нескольких десятилетий. Существенно изменился только внешний вид — есть модели, являющиеся настоящими дизайнерскими образцами (стоимость их соответствующая). Хороши в использовании в жилых и производственных многоэтажных зданиях.

Преимущества:

  • высокая теплопередача;
  • прочность и долговечность;
  • неприхотливость и выносливость;
  • большое проходное сечение, позволяющее сохранять пропускную способность даже при накоплении отложений.

Недостатки:

  • необходимость промыва 2-3 раза в год;
  • уязвимость к сильным механическим воздействиям (батарея может треснуть);
  • высокая цена.

Алюминиевые радиаторы. В настоящее время пользуется огромной популярностью у россиян. Состоят из секций, количество которых зависит от площади обогреваемого помещения. Именно данный вид характеризуется наибольшей степенью обогрева, достигаемой за счет высокой теплопроводности самого металла и увеличения площади теплопроводности, благодаря развитой системе оребрения. По конструкции выделяют модели секционные и цельные.

Для централизованных систем отопления радиаторы из алюминия не рекомендуются к эксплуатации. Поскольку при наличии кислорода в теплоносителе этот металл окисляется, и происходит «завоздушивание» секций из-за выделения водорода. Для избежания этого устройству требуется регулярный уход и откачка воздуха.

Преимущества:

  • легкость;
  • внешняя привлекательность;
  • прочность и надежность;
  • отличная теплоотдача.

Недостатки:

  • подверженность коррозии;
  • необходимость регулярного спускания воздуха из радиатора через воздухоотводный клапан;
  • деформация алюминия при гидроударе;
  • твердые частицы, присутствующие в теплоносителях, способствуют разрушению стенок устройства изнутри, что снижает срок эксплуатации устройства (эта проблема решается путем оснащения радиатора грязевиками и дополнительными фильтрами, требующими регулярной чистки);
  • при соединении алюминиевых труб с медными, быстрое разрушение алюминия.

Стальные радиаторы. Распространенный вид в условиях малоэтажного частного строительства. Для централизованного отопления не лучший вариант, поскольку:

  • обычно рабочее давление в отопительной системе превышает допустимое;
  • при гидравлическом ударе эксплуатационный срок значительно сокращается и составляет всего нескольких месяцев.

Преимущества:

  • привлекательный дизайн;
  • занятие небольшого места в помещении.

Недостатки:

  • подверженность коррозии;
  • средний срок службы при соблюдении эксплуатационных правил — не больше 7 лет.

Биметаллические радиаторы. Сочетают преимущества двух предыдущих видов радиаторов, за счет особой конструкции — алюминиевой оболочки и стального сердечника. Используются при любом виде отопления, но особенно с хорошей стороны зарекомендовали себя в высотных зданиях с центральным отоплением.

Преимущества:

  • способность выдерживать значительные нагрузки и гидравлические удары, прочность;
  • высокая теплоотдача;
  • небольшой вес и продуманная форма, способствующая эффективному обогреву помещения.

Недостатки:

высокая цена, обусловленная сложностью конструкции.

Выводы

Итак, дать однозначный ответ на вопрос, какие радиаторы отопления лучше для центрального отопления, не представляется возможным, поскольку каждая конкретная ситуация индивидуальна и выбор зависит от особенностей жилищных условий и ценового диапазона. Но в общем случае мнения экспертов сводятся к следующему:

  1. В силу непредсказуемости центрального отопления лучшими на сегодняшний момент считаются биметаллические радиаторы, сочетающие в себе механическую прочность, высокую теплоотдачу и эстетичный вид. Основной минус — высокая стоимость.
  2. Чугунные радиаторы также заслуживают внимания, но требуют большего ухода.
  3. От стальных и алюминиевых радиаторов в домах с центральным отоплением лучше отказаться, в силу особенностей данных металлов — подверженность коррозии, взаимодействие с другими металлами и др.

Плюсы и минусы

Все достоинства стальных радиатор:

  1. из-за конструктивных характеристик срок службы практические вечен, обладание прочной устойчивостью к различным травмам, размер 2 см;
  2. вмонтировать такое оборудование обогрева можно вручную самому, в этом виде работы не требуется уникальных навыков и умений, достаточно просто установить все по уже имеющемуся шаблону или на сайте производителя;
  3. обладают уникальным дизайном, и впишется в различные дизайнерские интерьеры.

Оригинальный дизайн со стальными батареями

Все недостатки стальных радиаторов для системы отопления дома и квартиры:

  1. основной минус батарей из стали неустойчивость при влажной температуре, ведь в таком случае системы портятся и даже в некоторых случаях не подлежат ремонту, а также появляется коррозия. Также их некоторую частичную местность ни в коем случае не стоит держать без воды, потому как они испортятся;
  2. уникально сильная восприимчивость к химическим упорам на монтируемые сварочные швы;
  3. некачественное лакокрасочное покрытие приводит к шелушению и теряется первозданный вид батарей в течение 3-х лет.

Зная обо всех недостатках этого стального оборудования, оно все равно становится достойным для всех устройств обогрева. Как утверждают рецензии потребителей, конструкция имеет множество отличных технических критерий и рабочих моментов.

Учитывая фактор стоимости, а также дизайн и прочие положительные черты устройств, к тому же по стоимости весьма дешевые, то такой обогрев вполне может стать главным прибором для отопления всего вашего помещения.

https://youtube.com/watch?v=_VNEgU38tAA

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Заключение по теме

Радиаторные краны Carlo Poletti

Итак, прощаться с чугунными радиаторами еще рано, тем более что появилась возможность приобрести приборы высокого класса — красивые и стильные. Конечно, новинки будут вытеснять традиционные изделия с рынка, но пока теплоносители в сетях не поднимутся до определенного качественного уровня, говорить об уходе чугуна из сферы отопительных систем не приходится.

Добавим невысокую цену и большой срок эксплуатации чугунных изделий — а эти два показателя для массового потребителя пока что стоят на первом месте. Поэтому батареи из чугуна еще долго будут присутствовать в наших домах и квартирах.
